FMくらら857(栃木県・栃木市)

FMくらら857

※このページには中継局とギャップフィラーについても併記します。
中継局のほかにも栃木市が免許人になったギャップフィラーが4局あります。

放送エリアは栃木市の一部です。

初回訪問日:2020年04月21日
最終訪問日:2021年07月13日(ギャップフィラー)
最終訪問日:2023年10月08日(本局)

送信所設備概要(FMラジオ)
放送局名 周波数 空中線電力 実効輻射電力
FMくらら857(本局) 85.7MHz 20W 30W
(藤岡中継局) 5W 12.5W
(金崎SFM) 50mW 100mW
(真名子SFM)
(出流SFM)
(小野寺SFM) 50mW

2023年10月08日訪問分

2023年10月08日訪問分の画像です。
本局(栃木市役所局)に訪問した際の画像です。
前回訪問時と特に変化はありませんでした。

本局(栃木市役所局)

本局(栃木市役所局)

この送信所は栃木県栃木市万町9-25(栃木市役所)にあります。

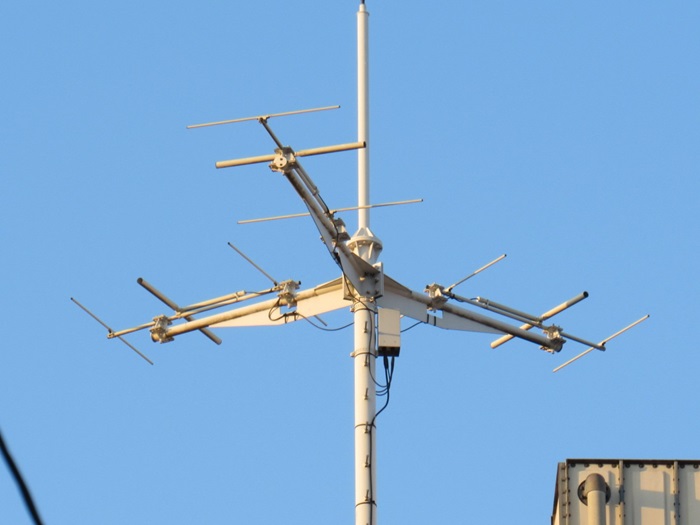

送信アンテナ

送信アンテナ
送信アンテナです。建物の一番高い部分に付いています。

・八木3素子3面(FMくらら857)

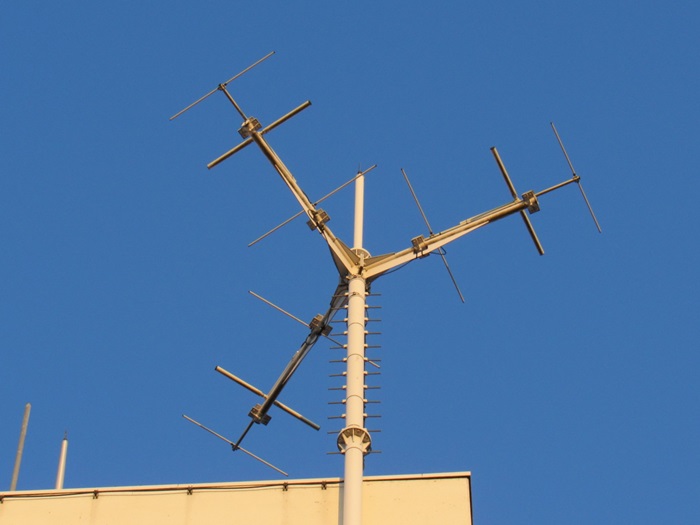

送信アンテナ2
拡大しました。

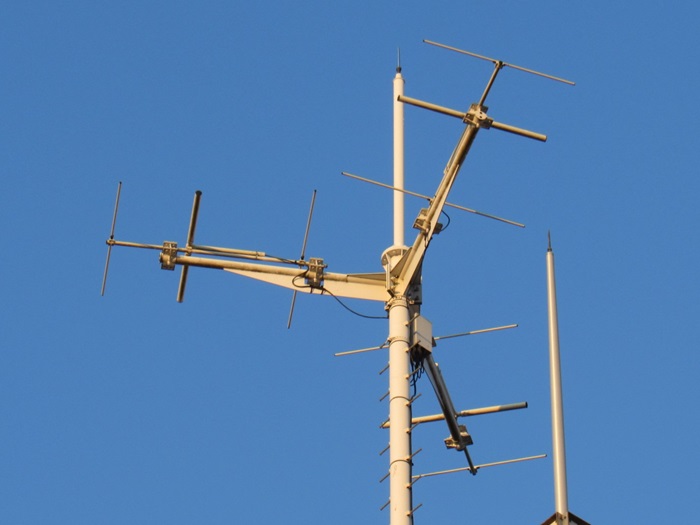

送信アンテナ3
少し違う角度から。

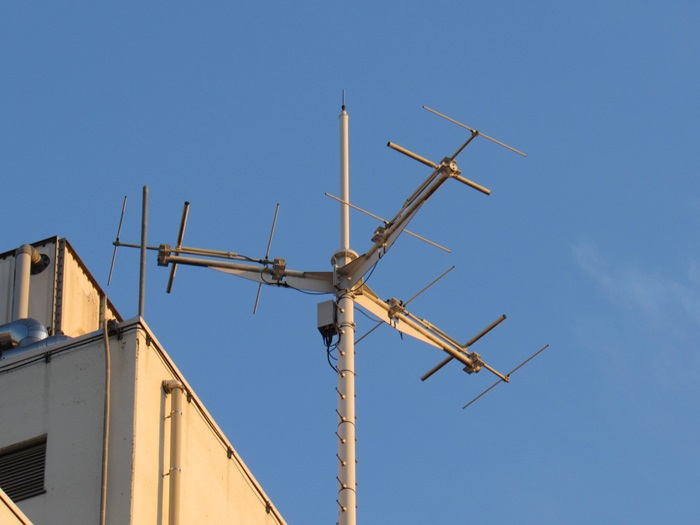

送信アンテナ4
さらに角度を変えて。

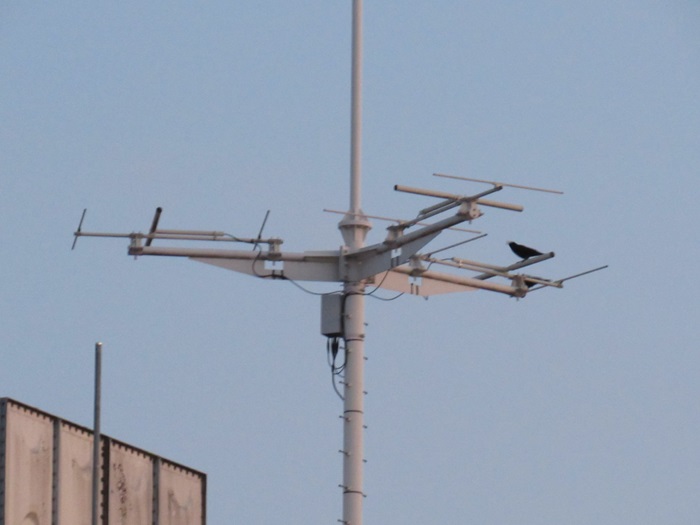

送信アンテナ5
東側からだと貯水タンクなどに少し被ってしまいますね。

送信アンテナ6
かなり頑丈そうな支柱に設置されています。

その他

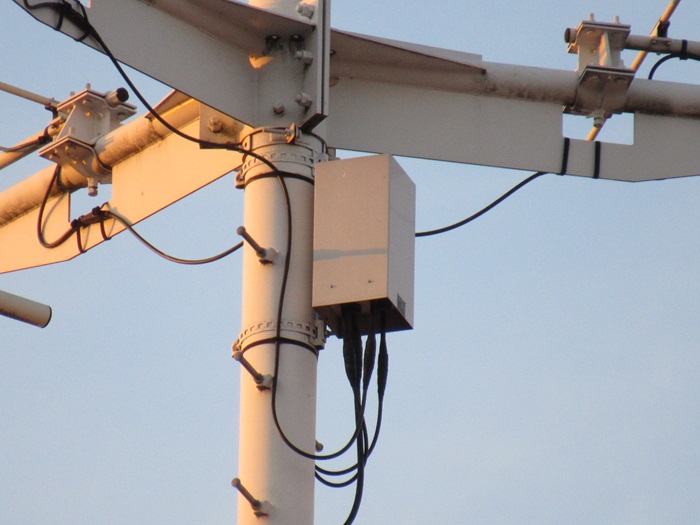

分配器
分配器と思われる箱です。
かなり大きなものが使われています。

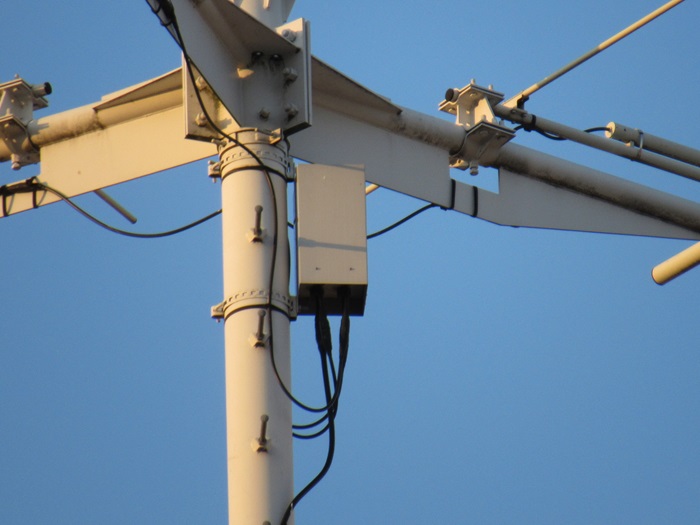

分配器2
別の角度から

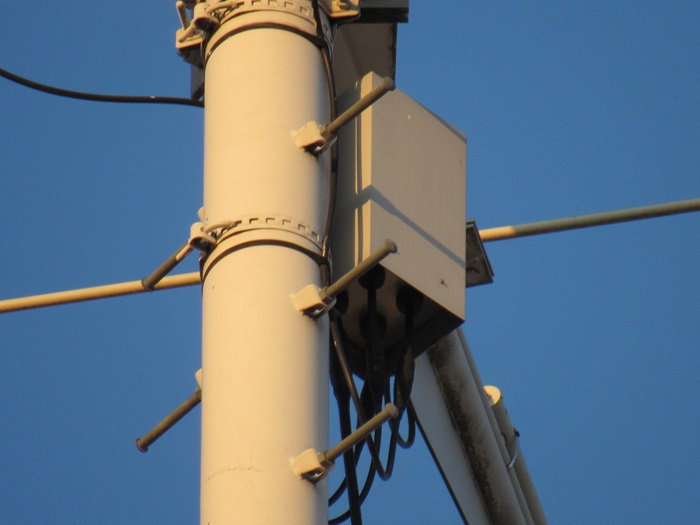

分配器3
配線の本数から見て分配器など思いますが、
避雷器なども内蔵しているのでしょうか。

分配器4
さらに別の角度から。

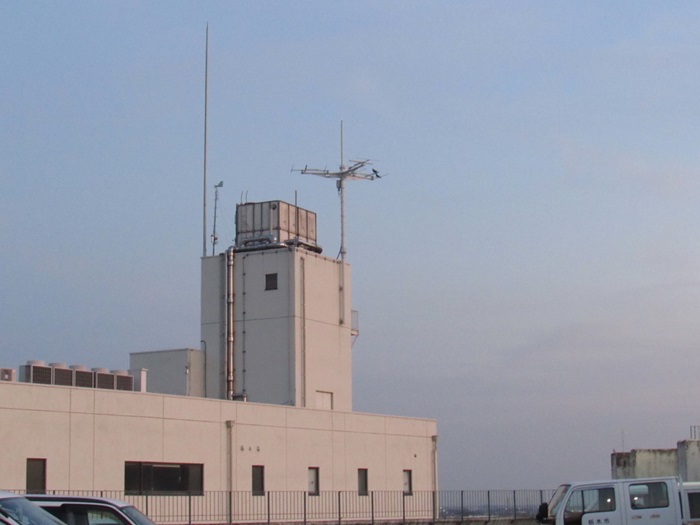

全体像
送信所南側の道から撮影した送信所の全体像です。
建物の一番高い位置にあります。

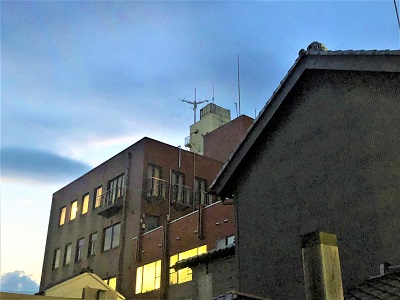

全体像2
送信所南東から撮影した送信所の全体像です。

2021年07月13日訪問分

2021年07月13日訪問分の画像です。
ギャップフィラー局に訪問した際の画像です。

金崎SFM

このギャップフィラー局は栃木市西方町金崎747(栄町公民館南)にあります。
防災行政無線のパンザマストに同居する形のギャップフィラー局です。
※ギャップフィラーの免許人は栃木市となります。

金崎SFM

送信アンテナ

送信アンテナ
ギャップフィラー送信アンテナです。
八木3素子1面のようです。

送信アンテナ2
別角度から。

送信アンテナ3
見上げショット

機器類

機器類
ギャップフィラー局の機器類です。

機器類2
別の角度から。

機器類3
送信機です。

機器類4
銘板を拡大しました。マスプロ製のようです。

機器類5
バントパスフィルターと思われるものです。

機器類6
バントパスフィルターの銘板です。
85.7MHzのみを通すようです。

引き込みケーブル
引き込まれているケーブルです。
ケーブルテレビの回線を利用しているようです。

引き込みケーブル2
ケーブルに付いてた名。

真名子SFM

このギャップフィラー局は栃木市西方町真名子1086-1(栃木市役所真名子出張所)にあります。
防災行政無線のパンザマストに同居する形のギャップフィラー局です。
※ギャップフィラーの免許人は栃木市となります。

真名子SFM

送信アンテナ

真名子SFM送信アンテナ
ギャップフィラーの送信アンテナです。
八木3素子1面のようです。

真名子SFM送信アンテナ2
別の角度から。

機器類

真名子SFM機器類
ギャップフィラーの機器類です。

真名子SFM機器類2
別の角度から。

真名子SFM機器類3
さらに別の角度から。

真名子SFM機器類4
送信機です。

真名子SFM機器類5
他のギャップフィラーと同じくマスプロ製ですね。

真名子SFM機器類6
バンドパスフィルターの銘板です。
85.7MHzのみを通すようです。

真名子SFMケーブル
引き込まれてるケーブルです。
他と同じくケーブルテレビの回線を利用しているようです。

真名子SFMケーブル2
ケーブルに付いてた札。

出流SFM

このギャップフィラー局は栃木市出流町159-2(栃木市消防団第11分団5部)にあります。
防災行政無線のパンザマストに同居する形のギャップフィラー局です。
※ギャップフィラーの免許人は栃木市となります。

出流SFM

送信アンテナ

出流SFM送信アンテナ
ギャップフィラーの送信アンテナです。
八木3素子1面のようです。

出流SFM送信アンテナ2
別の角度から。

出流SFM送信アンテナ3
さらに別の角度から。

機器類

出流SFM機器類
ギャップフィラーの機器類です。

出流SFM機器類2
別の角度から。

出流SFM機器類4
送信機です。

出流SFM機器類5
他のギャップフィラーと同じくマスプロ製ですね。

出流SFM機器類6
バンドパスフィルターのようです。

出流SFM機器類7
バンドパスフィルターの銘板です。
85.7MHzのみを通すようです。

小野寺SFM

このギャップフィラー局は栃木市岩舟町小野寺2481(栃木市消防団岩舟方面隊第3分団4部)にあります。
防災行政無線のパンザマストに同居する形のギャップフィラー局です。
※ギャップフィラーの免許人は栃木市となります。
ここのみ他の局と違い2方面送信でした。

小野寺SFM

送信アンテナ

小野寺SFM送信アンテナ
ギャップフィラーの送信アンテナです。
八木3素子2面のようです。
この局だけ他とは違い2方面送信でした。

小野寺SFM送信アンテナ2
別の角度から。

小野寺SFM送信アンテナ3
さらに別の角度から。

機器類

小野寺SFM機器類
ギャップフィラーの機器類です。

小野寺SFM機器類2
別の角度から。

小野寺SFM機器類4
送信機です。

小野寺SFM機器類5
他のギャップフィラーと同じくマスプロ製ですね。

小野寺SFM機器類6
バンドパスフィルターのようです。

小野寺SFM機器類7
バンドパスフィルターの銘板です。
85.7MHzのみを通すようです。

小野寺SFMケーブル
引き込まれてるケーブルです。
ケーブルテレビの回線を利用しているようです。

小野寺SFMケーブル2
ケーブルに付いている札。

2020年04月21日訪問分

2020年04月21日訪問分の画像です。
本局(栃木市役所局)と藤岡中継局に訪問した際の画像です。

栃木市役所局

この送信所は栃木県栃木市万町9-25(栃木市役所)にあります。

送信アンテナ
送信アンテナ
送信アンテナです。
八木3素子3面のようです。
送信アンテナ2
別角度から。

藤岡中継局

この中継局は栃木市藤岡町甲64-2(三鴨保育園跡地)にあります。
こじんまりとした中継局です。

送信所全体

藤岡中継局

送信アンテナ

送信アンテナ
中継局の送信アンテナです。
八木3素子2面のようです。
送信アンテナ2
別角度から。

局舎

局舎
よく見かける局舎です。

局舎2
別角度から。

局舎3
さらに別角度から撮影。

GPSアンテナ

GPS
GPSアンテナです。おそらく同期用。

GPS2
GPS3
それぞれ撮影。

受信系

受信
ケーブルテレビから信号を貰っているようです。

参考文献

こちらのサイトでも詳しく解説しています。
でんぱでーた on Web さま
