大室指共聴組合(山梨県・南都留郡道志村)

山梨県南都留郡道志村大室指のヘリポート付近にあった大室指共聴組合の受信点です。
伝送はよく見かける同軸タイプですが、県外波も流しているおもしろい受信点です。

最終訪問日:2025年05月15日

受信アンテナ

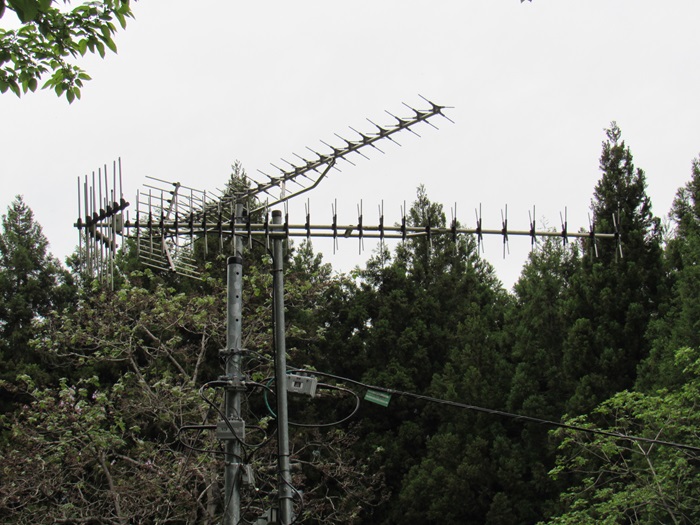

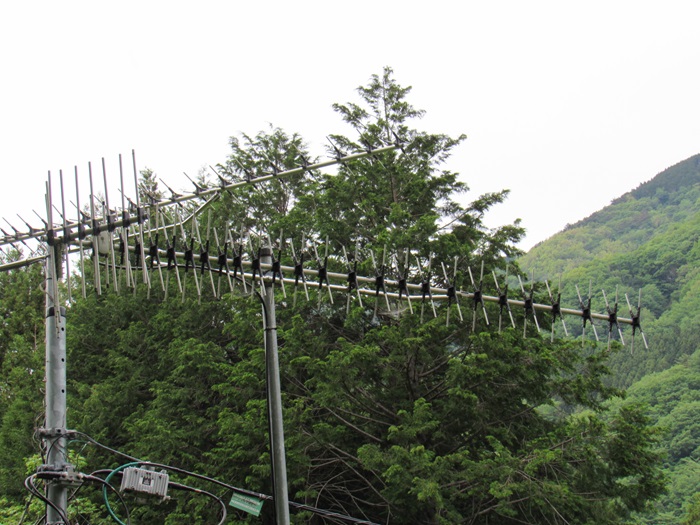

東京方面と地元の秋山テレビ中継局を向く受信アンテナです。

・垂直27素子パラスタック八木アンテナ(秋山受け)×1
・水平27素子パラスタック八木アンテナ(東京受け？)×1

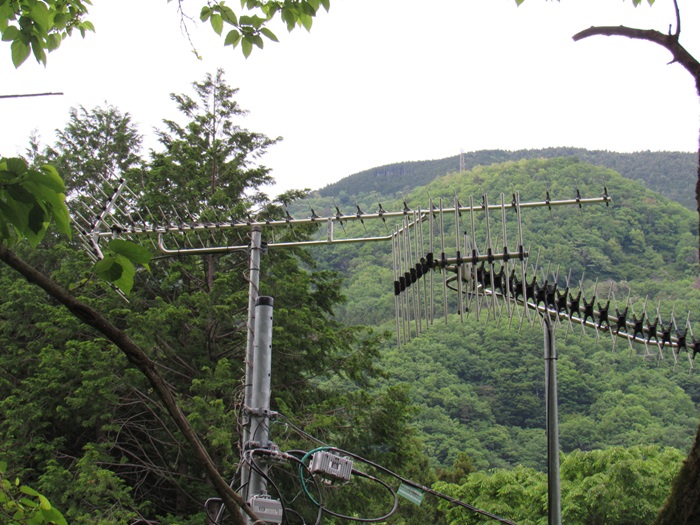

東京向けと思われる受信アンテナです。

秋山テレビ中継局を向いている県内波受信用アンテナです。

機器類

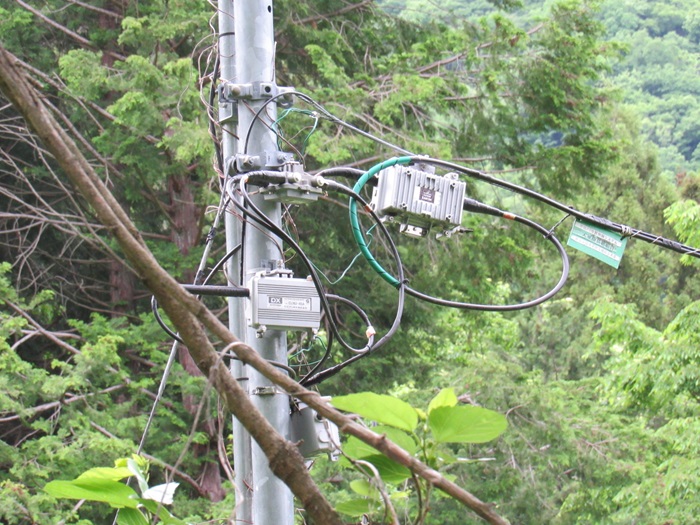

前置増幅器×2、分配器を逆接続で混合器として使っているようです。
各アンテナ==>前置増幅器==>分配器(混合器として使用)==>トランクアンプという構成のようです。

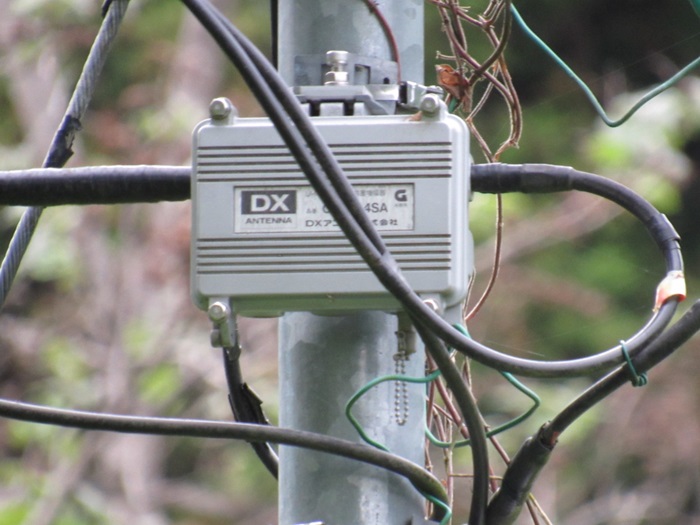

前置増幅器です。入力前にフィルターも挟んであるようです。

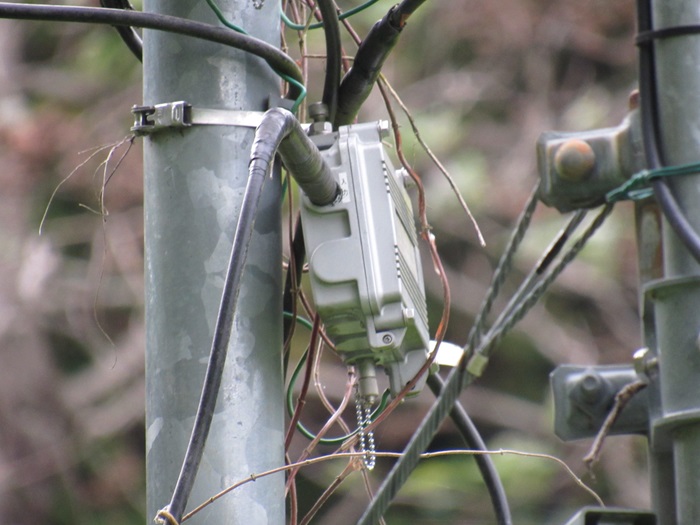

もうひとつある前置増幅器です。こちらも入力前にフィルターも挟んであるようです。

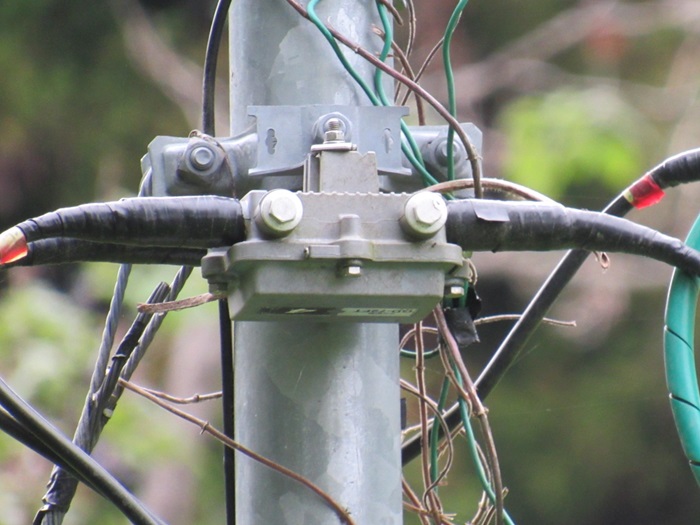

混合器代わりの分配器です。逆接続のようです。

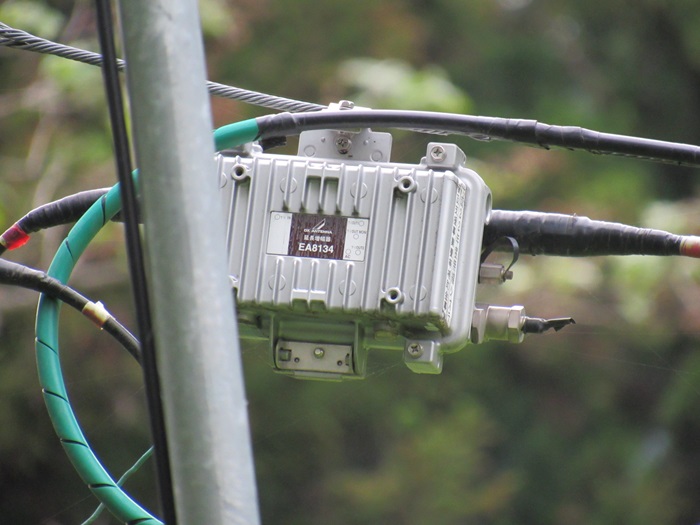

トランクアンプです。

その他

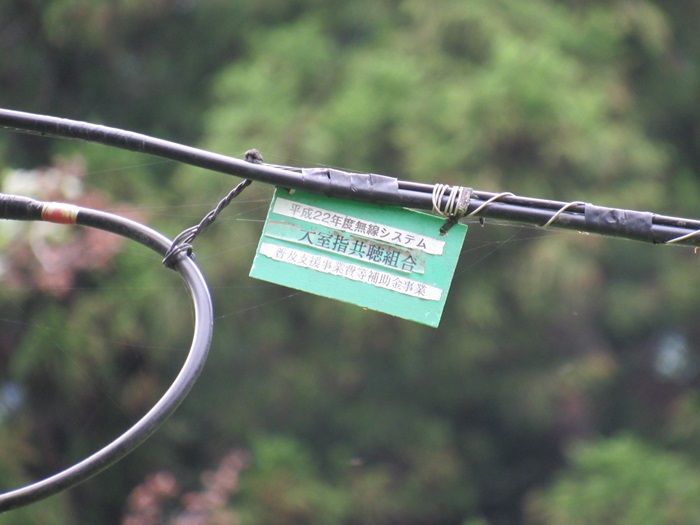

伝送は同軸ケーブル。組合名のわかる札がついていました。
