大森山テレビ・FM送信所(秋田県・秋田市)

秋田県秋田市にあるテレビ・FMラジオの基幹送信所です。
「NHK」「ABS秋田放送」「AKT秋田テレビ・FM秋田」「AAB秋田朝日放送」の4グループに分かれています。
この送信所は「秋田県秋田市浜田字大森山(大森山)」にあります。

■訪問日:2024年09月29日

2024年09月29日訪問分

2024年09月29日に訪問した際の画像です。
早朝訪問につき逆光気味です。

NHK単独

まずは「NHK」から解説していきたいと思います。

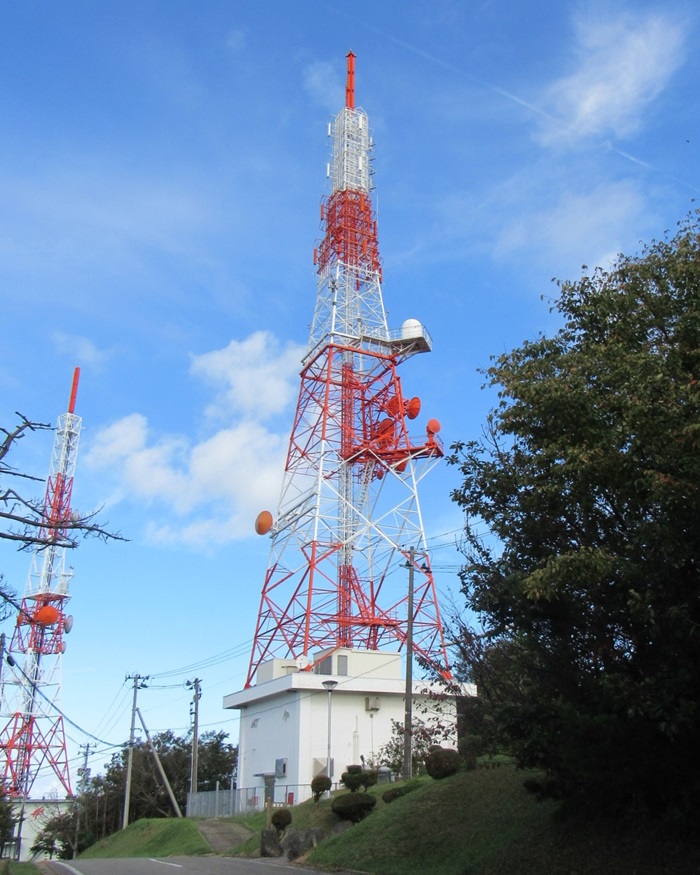

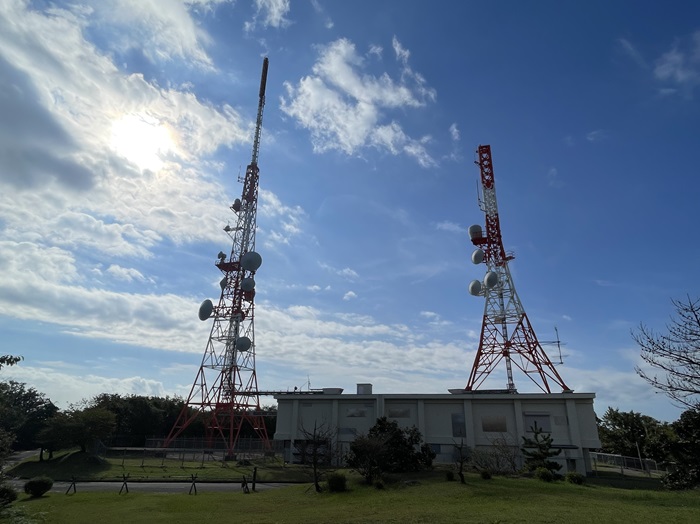

鉄塔が二塔もあって豪華な送信所です。

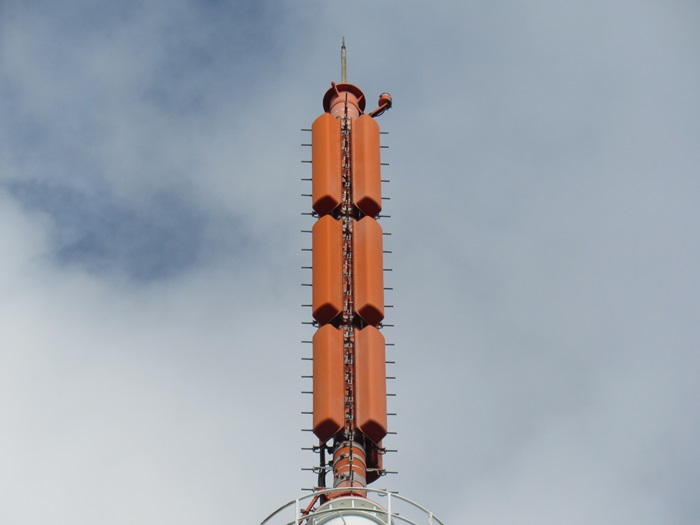

テレビ送信アンテナ

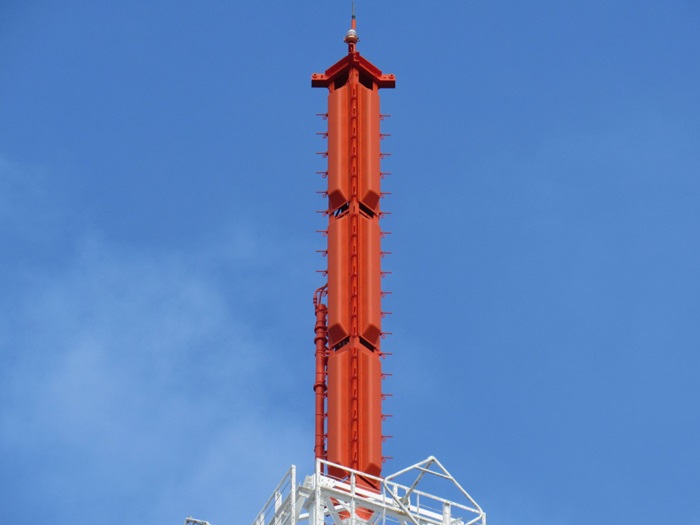

地面から建っている鉄塔についている送信塔です。
上からテレビ送信アンテナ、NHK-FM送信アンテナ、各種STL・TTL等のアンテナです。

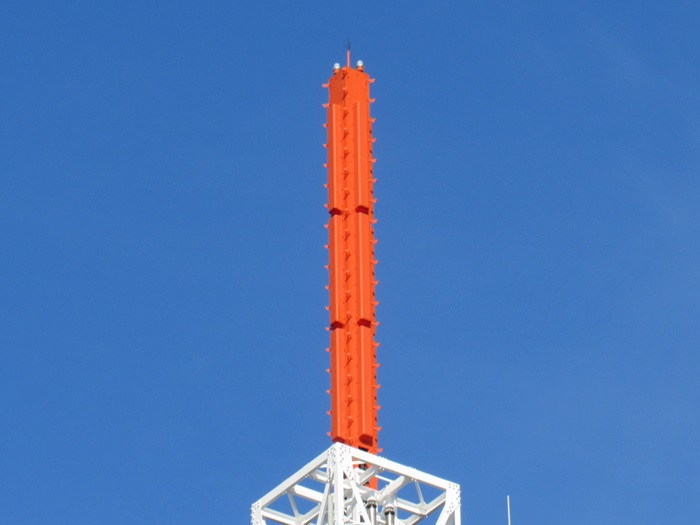

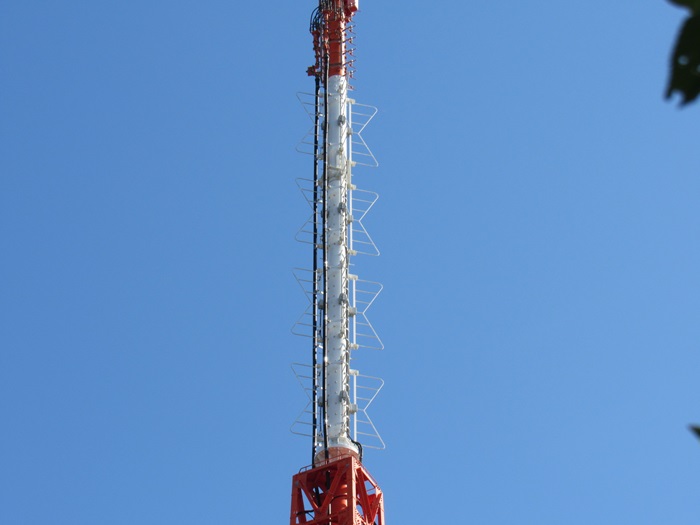

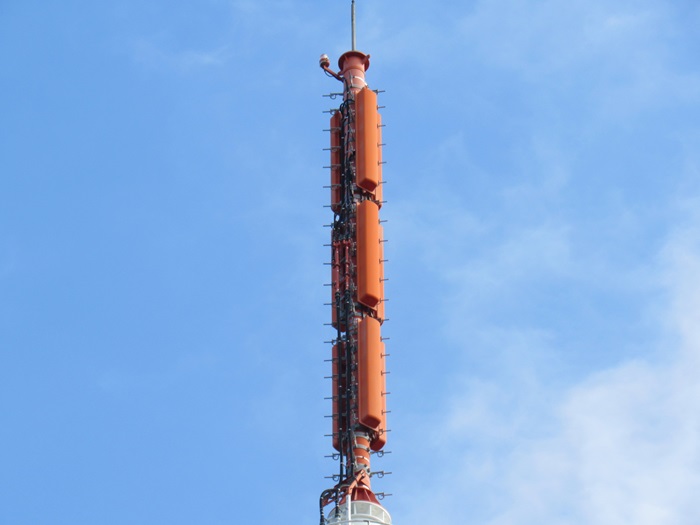

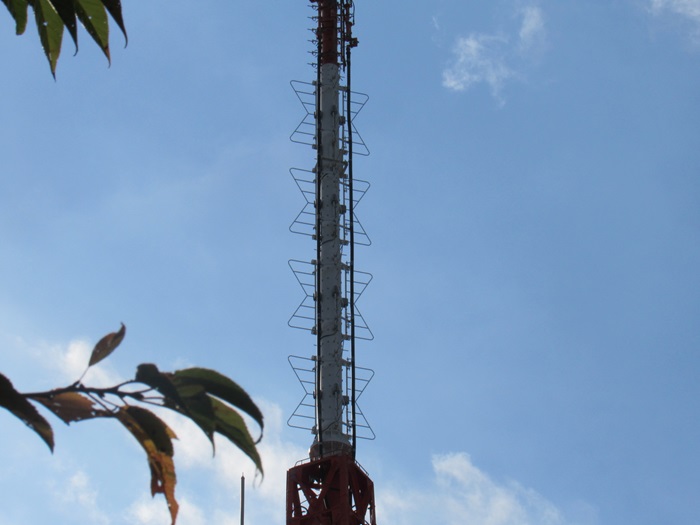

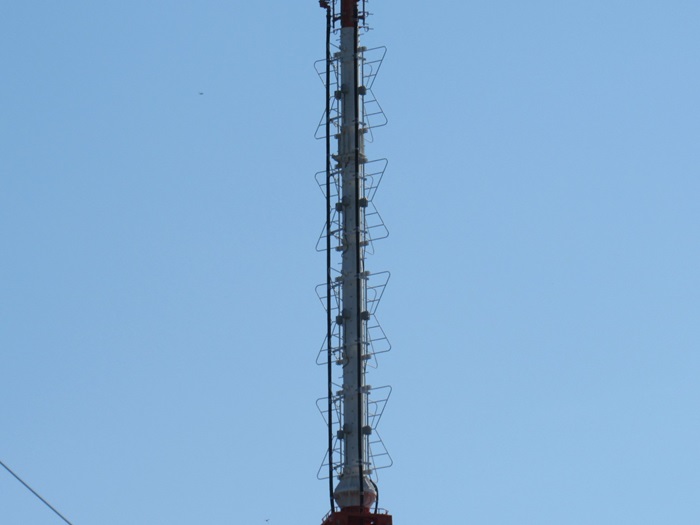

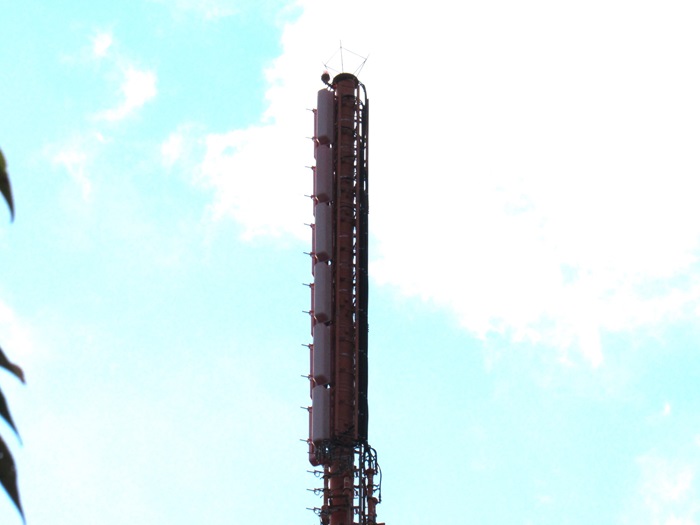

デジタルテレビの送信アンテナです。
他サイトと比較すると、送信アンテナが変更されているようです。
・送信アンテナ:4L双ループ6段3面(総合・Eテレで共用)

別の角度から撮影。

ちょうど逆光になってしまっています。

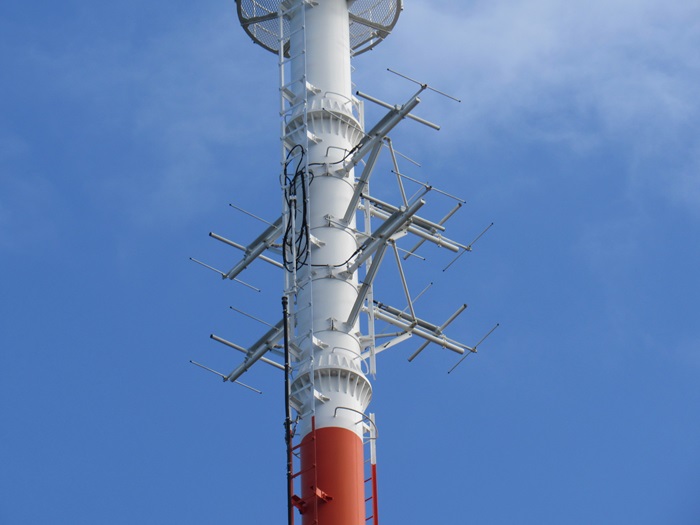

FM送信アンテナ

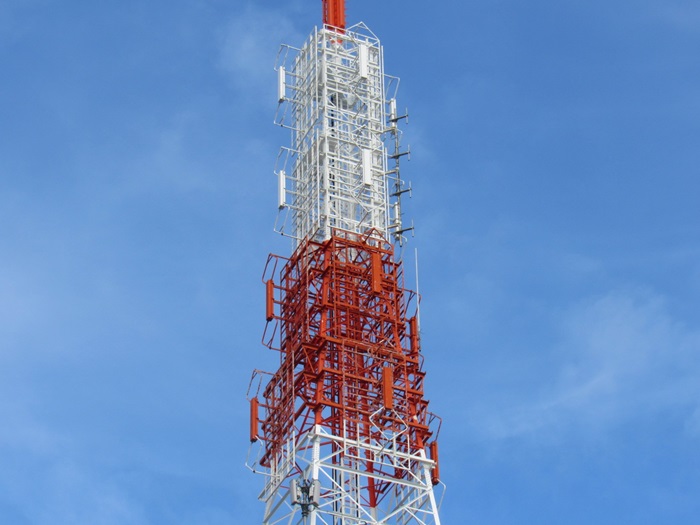

デジタルテレビ送信アンテナの下にNHK-FMの送信アンテナがあります。
・送信アンテナ:スーパーターン4段(NHK-FM)

別の角度から。

さらに別の角度から。

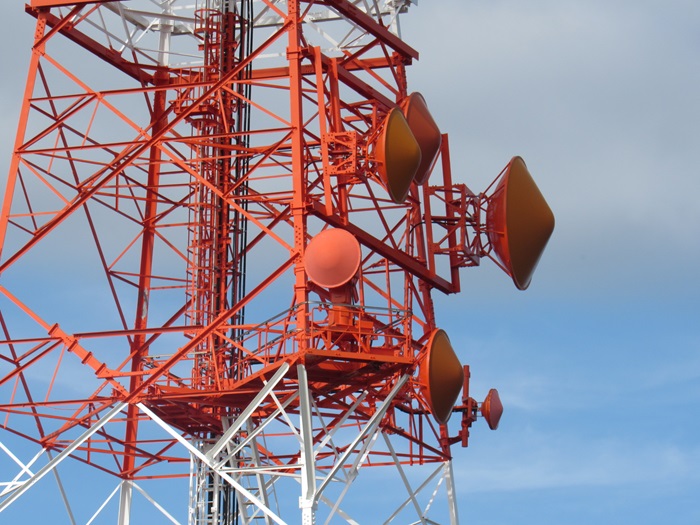

STL・TSL・TTLアンテナ

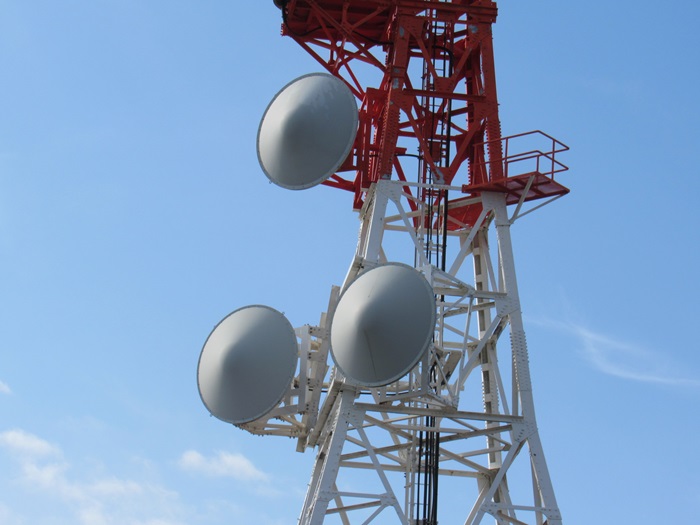

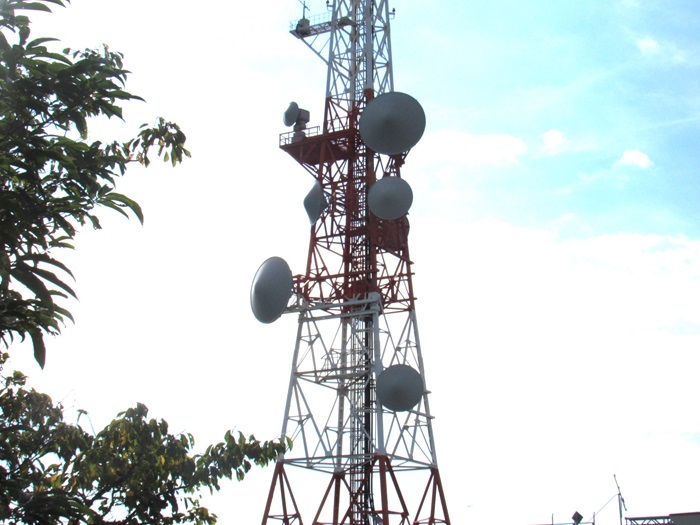

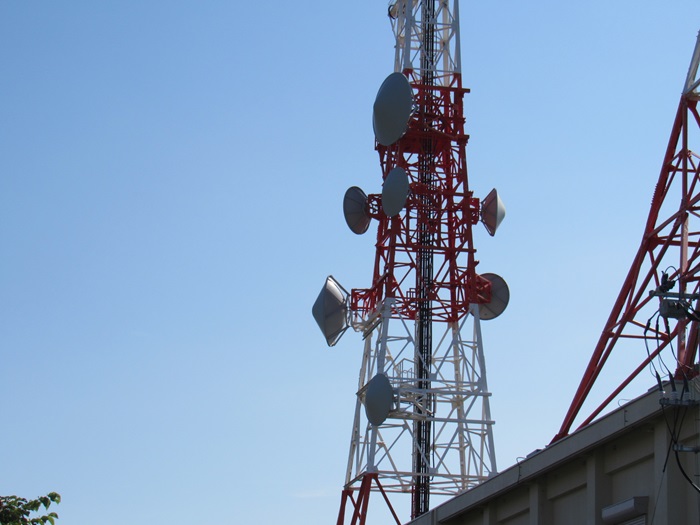

地面から建っている鉄塔のSTL・TSL・TTL関係のアンテナです。

別の角度から。

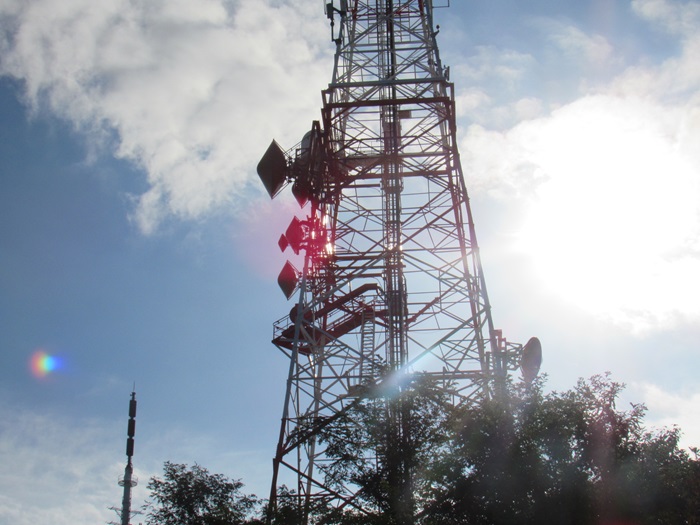

この角度だと逆光になってしまいます。

鉄塔屋上に建っている鉄塔にもアンテナが付いています。
おそらくこちら側に設置されているのはTSL関係だと思います。

アンテナ類を拡大しました。

局舎

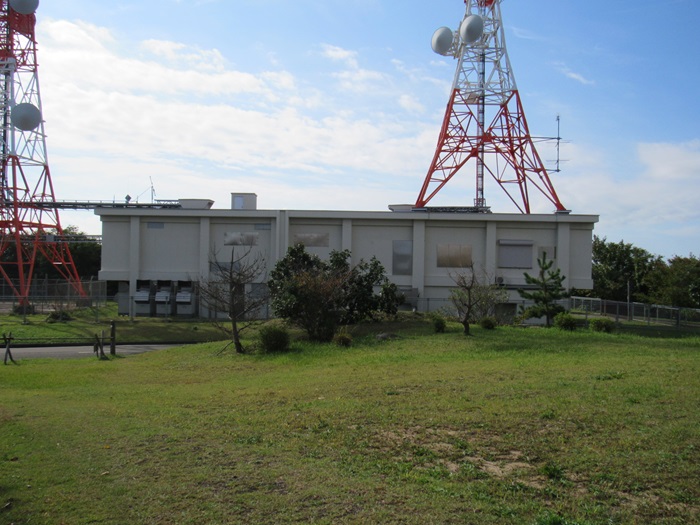

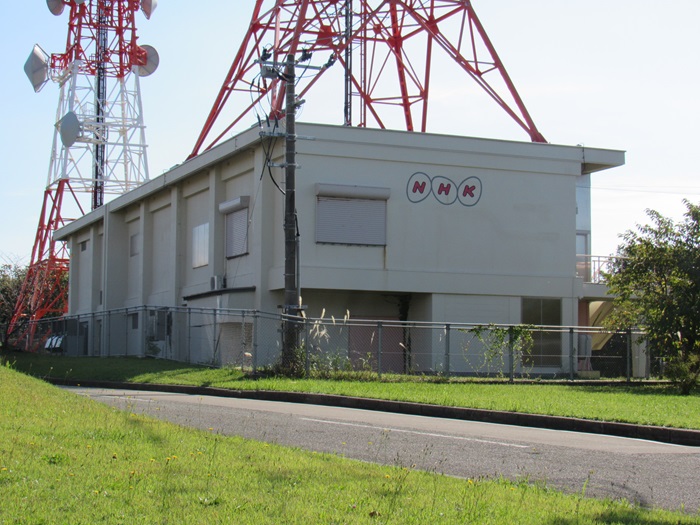

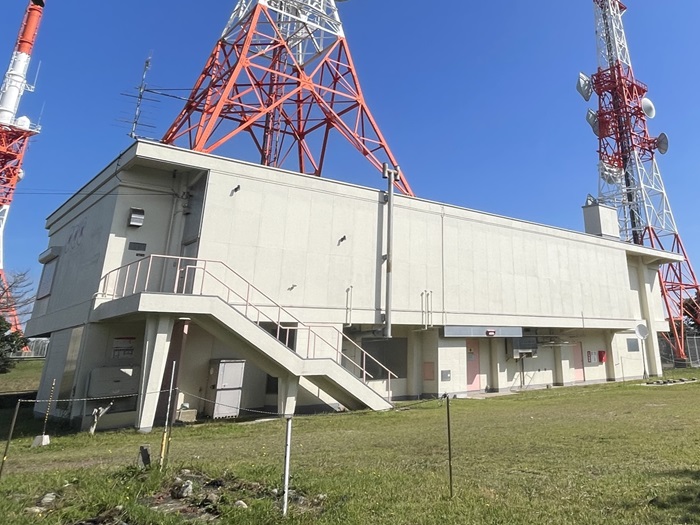

かなり大型の局舎です。

別の角度から。

この角度だと順光ですね。

この角度だと順光ですね。

その他

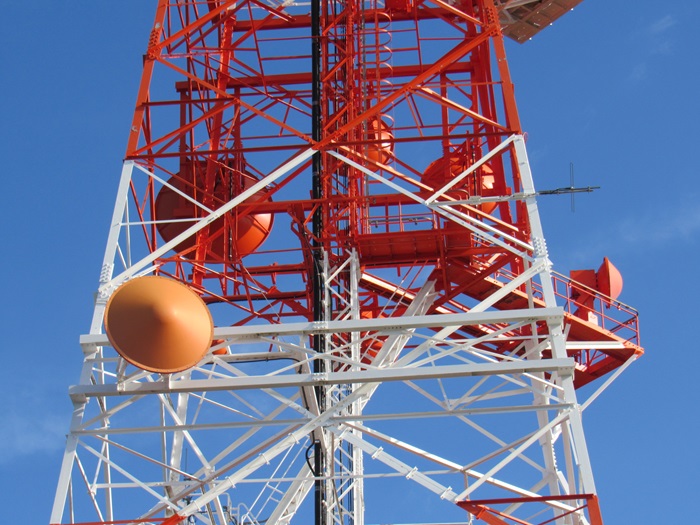

局舎屋上側の鉄塔に設置されたアンテナ類です。

・UHF帯八木20素子アンテナ×1(南向き:山形or新潟局モニター?)
・FM帯八木5素子アンテナ2段(南向き:山形or新潟局モニター?)

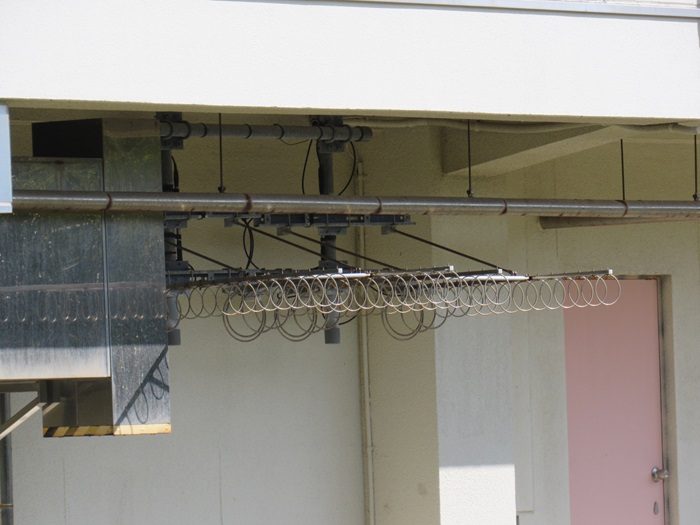

局舎のかなり低い部分に設置されたアンテナです。

・UHF帯16素子リングアンテナ4列(南向き:山形or新潟局モニター?)

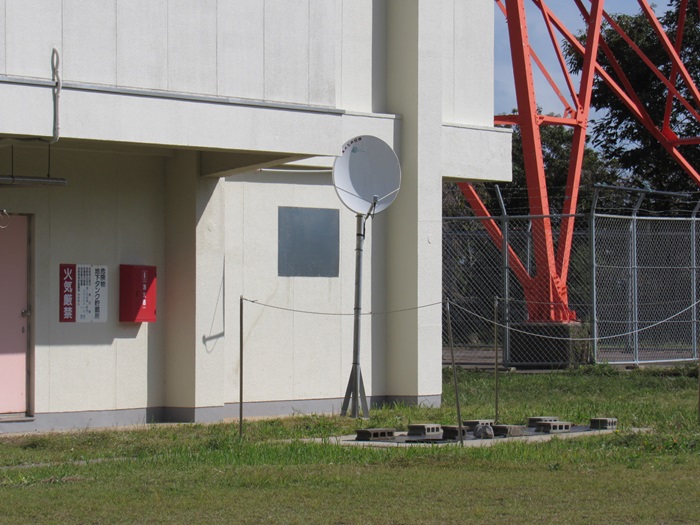

局舎横に設置されたBSアンテナ。

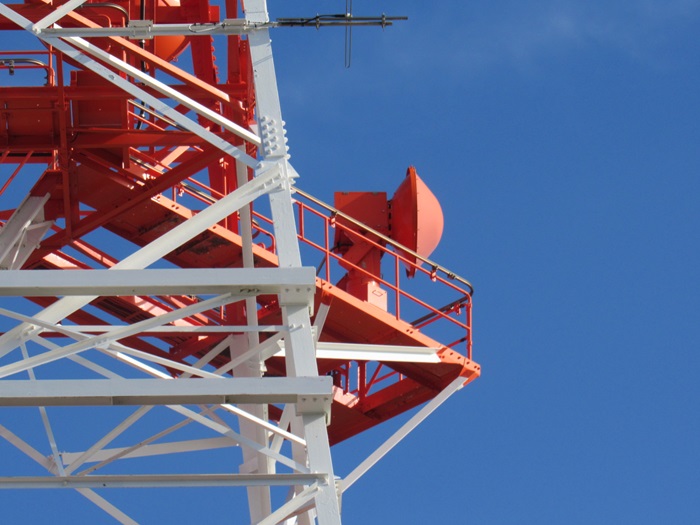

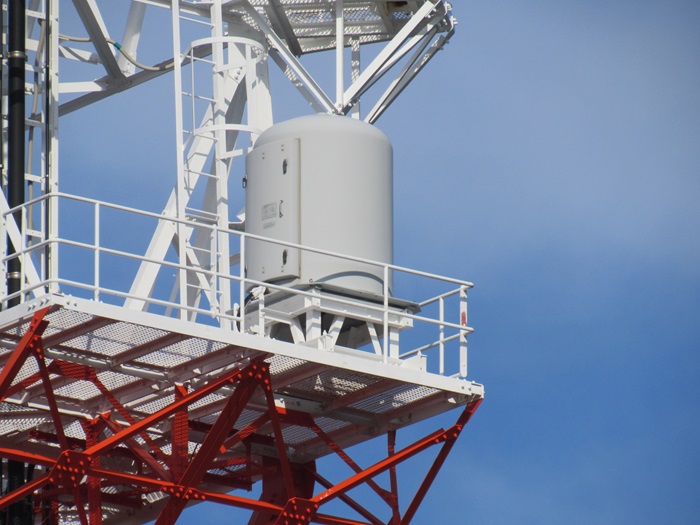

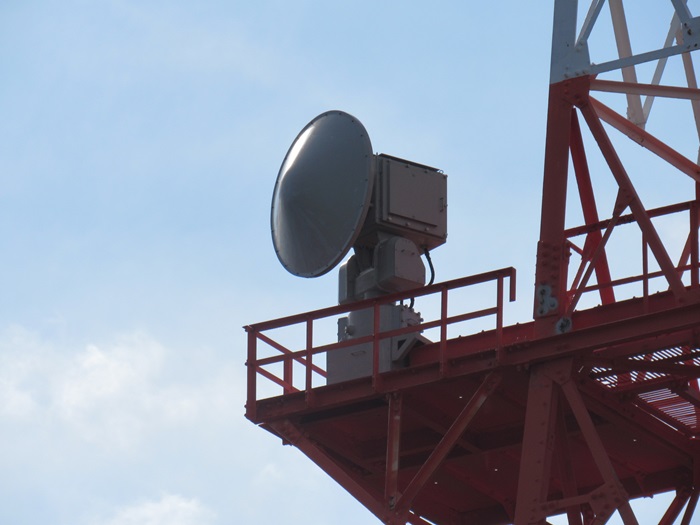

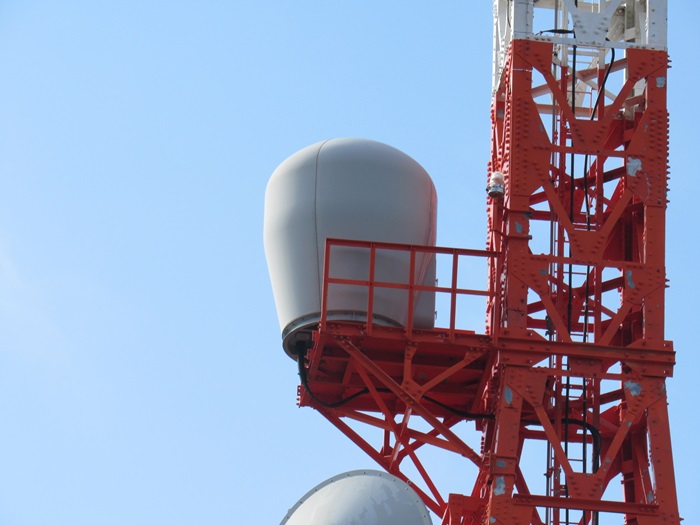

地面から建っている鉄塔についていたFPU関係のアンテナです。

もう一つありました。

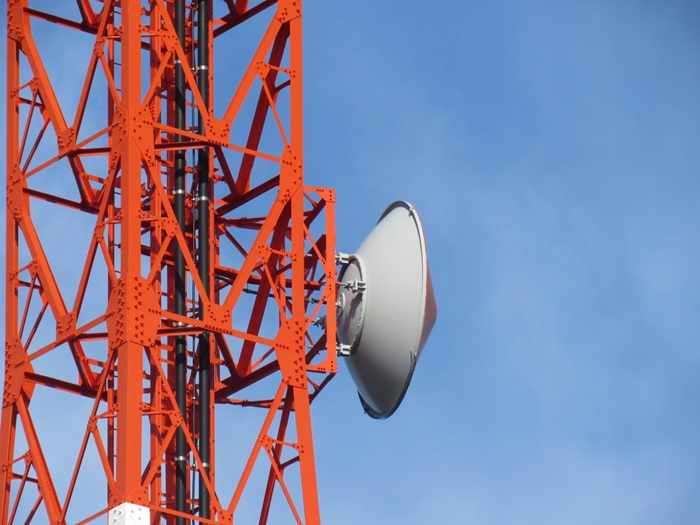

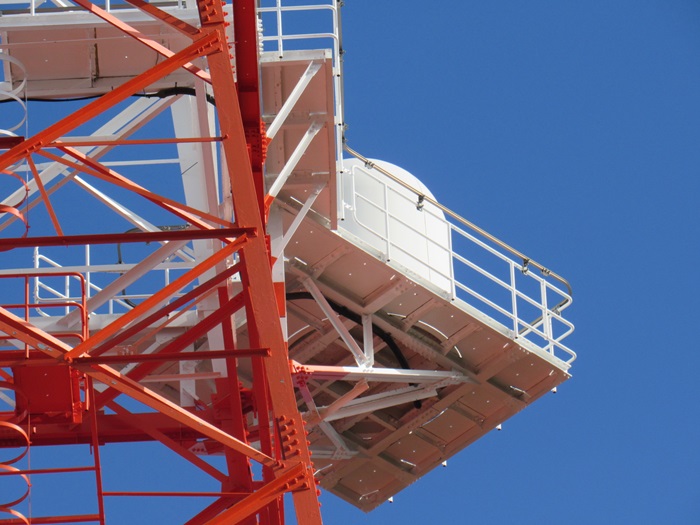

局舎屋上に建っている鉄塔に付いているFPU関係のアンテナです。

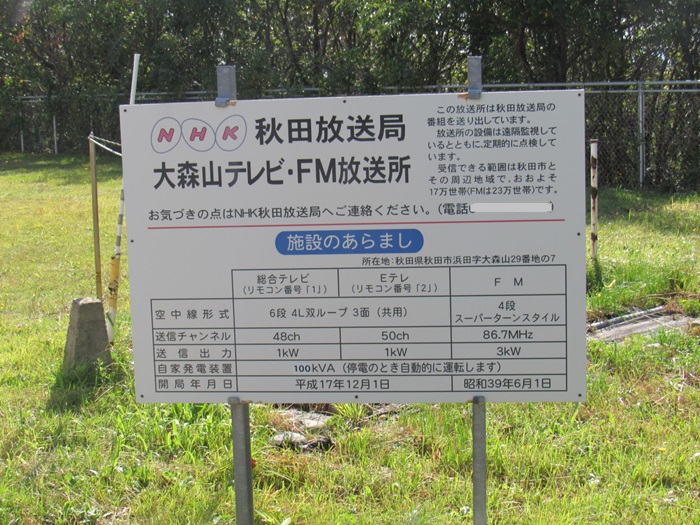

施設のあらましです。

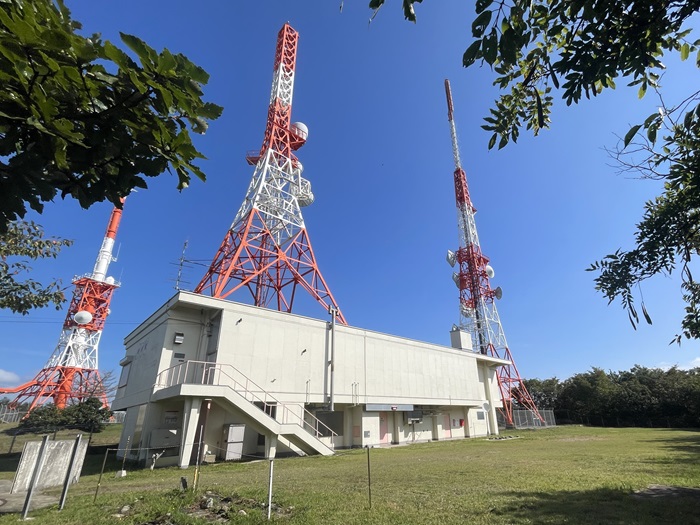

送信所の全体を別の角度から撮影。この角度だと逆光ですね。

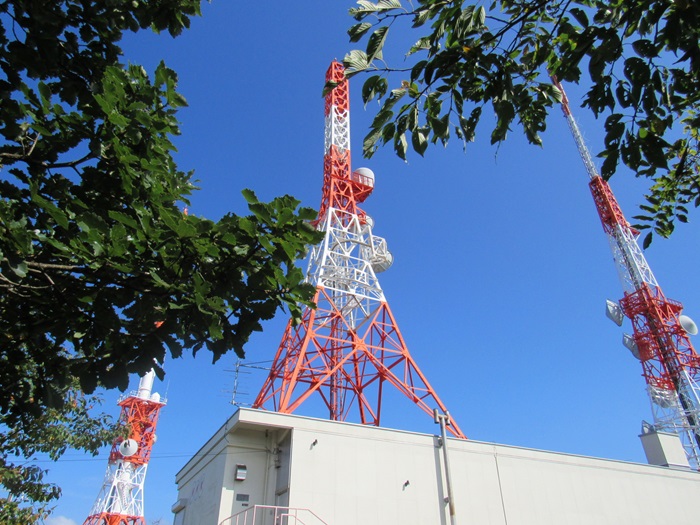

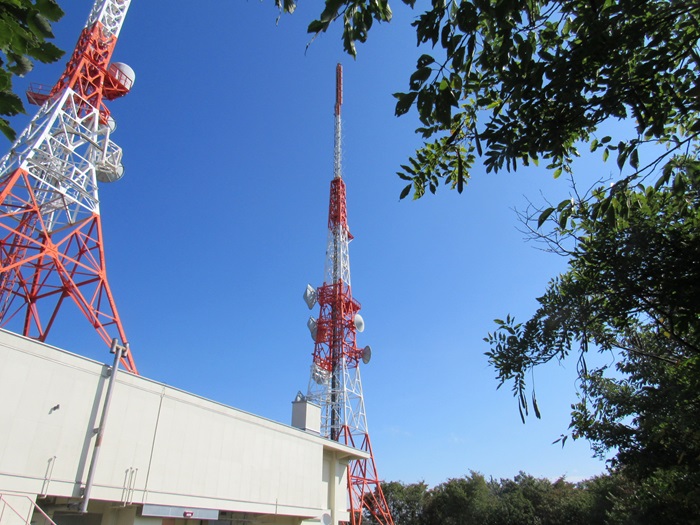

局舎脇から見上げショット。

ABS秋田放送

つづいて「ABS秋田放送」です。

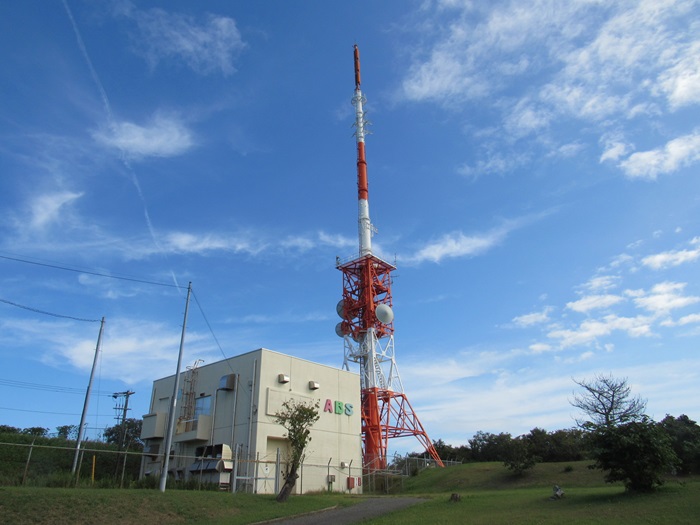

NHKのお向かい。道路を挟んだ向かい側にABS秋田放送の送信塔があります。
デジタル放送に際して送信塔を新築したとのこと。

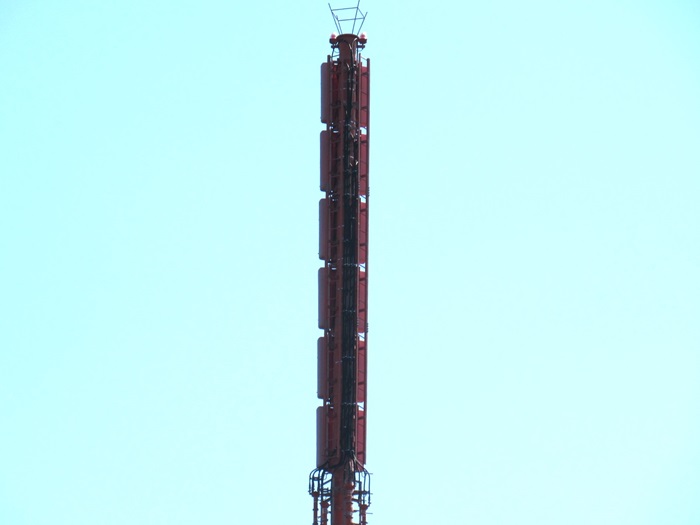

テレビ送信アンテナ

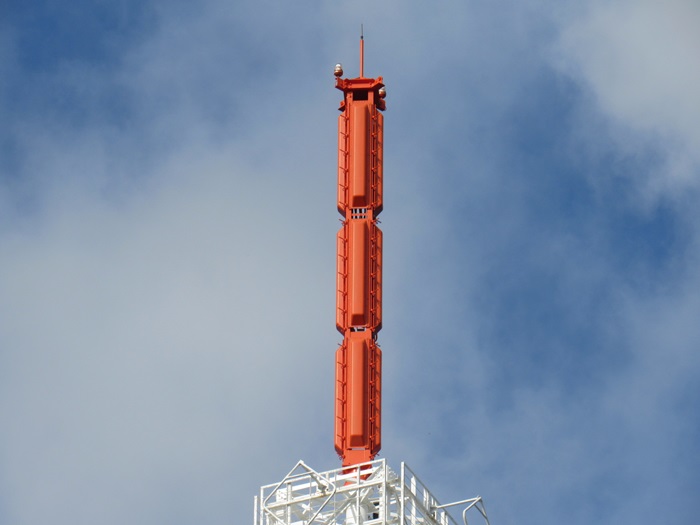

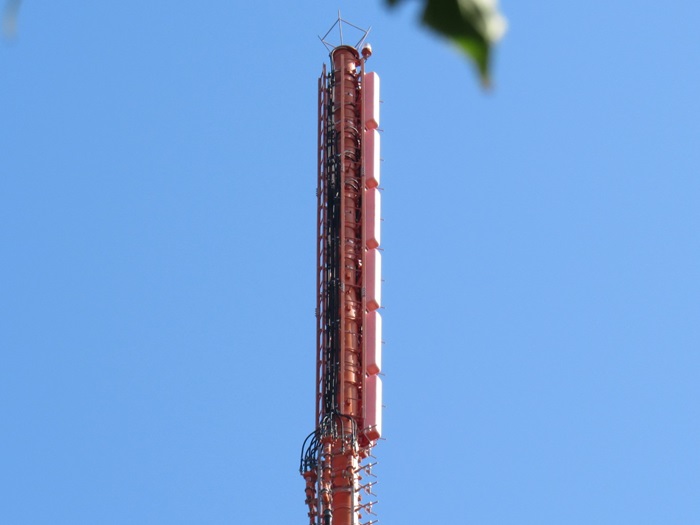

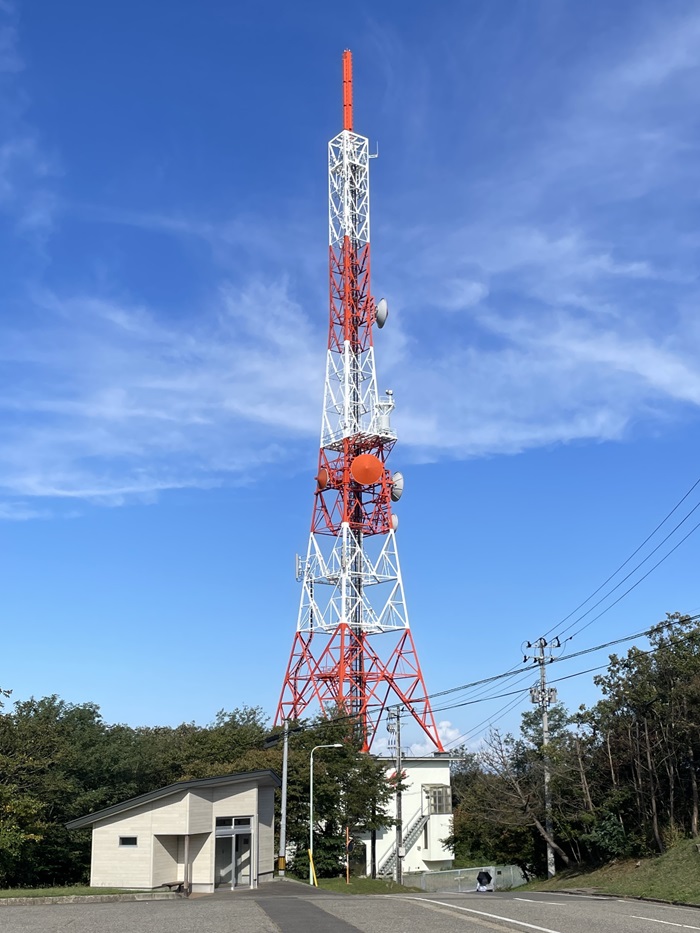

地面から建っているタイプの送信塔です。
上からテレビ送信アンテナ、FM補完局の送信アンテナ、各種STL・TTL等のアンテナです。

・送信アンテナ:6L双ループ3段3面(ABS秋田放送)

別の角度から。

FM補完局・送信アンテナ

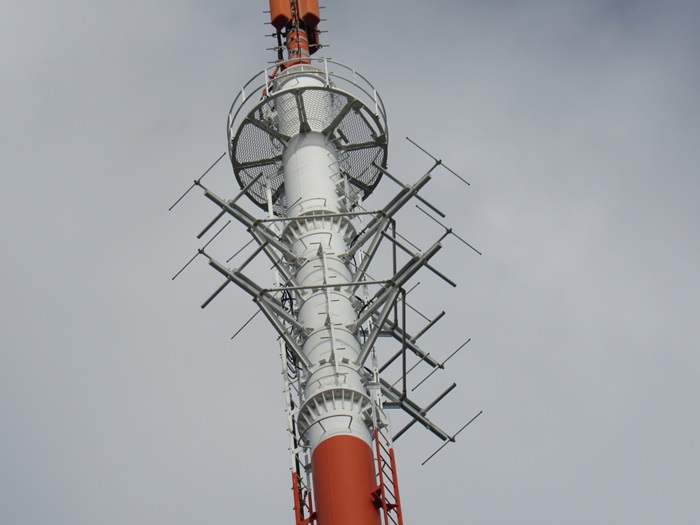

テレビ送信アンテナの下に設置された、FM補完局の送信アンテナです。
・送信アンテナ:八木3素子2段3面(ABS秋田放送)

見上げショット。

STL・TSL・TTLアンテナ

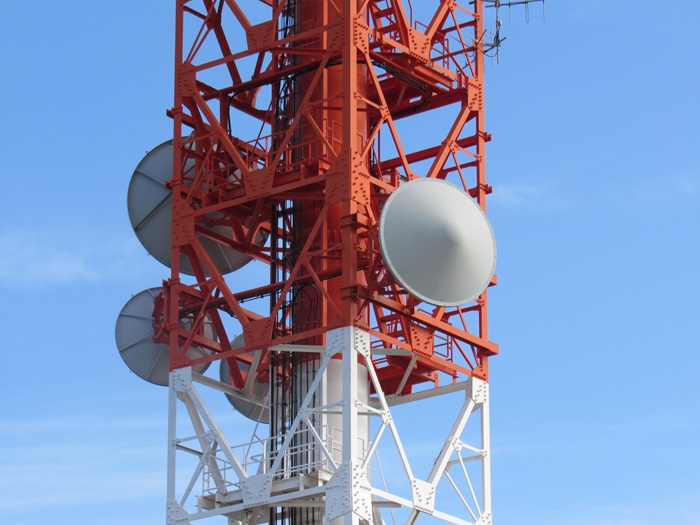

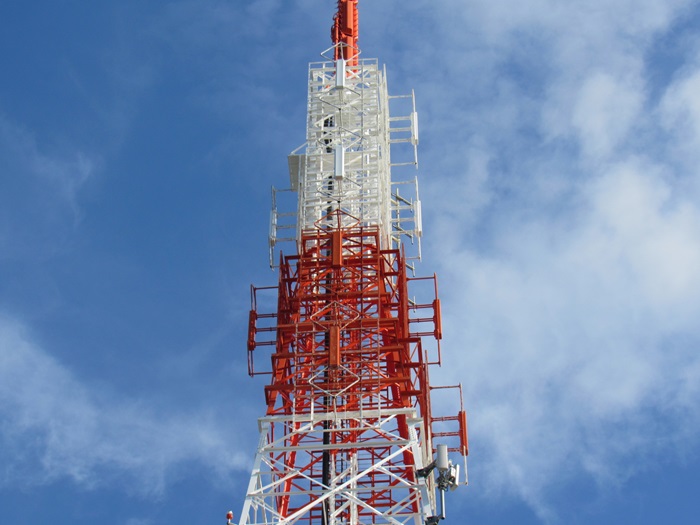

テレビ・FM補完送信アンテナの下には、STL・TSL・TTL関係のアンテナが付いています。

STL・TSL・TTLアンテナ

テレビ・FM補完送信アンテナの下には、STL・TSL・TTL関係のアンテナが付いています。

局舎

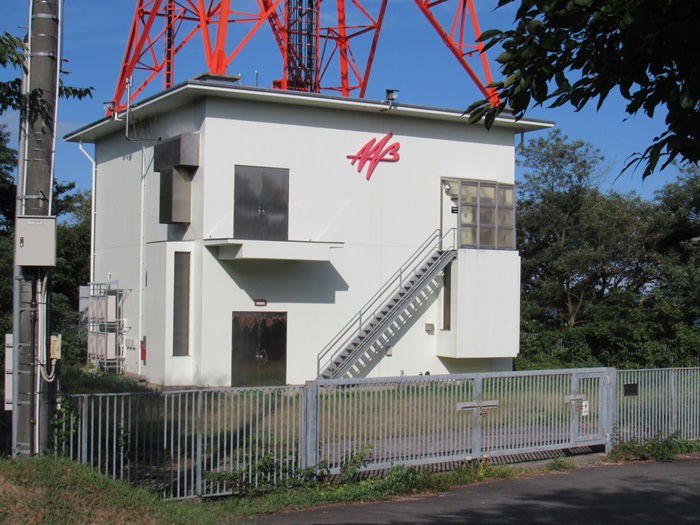

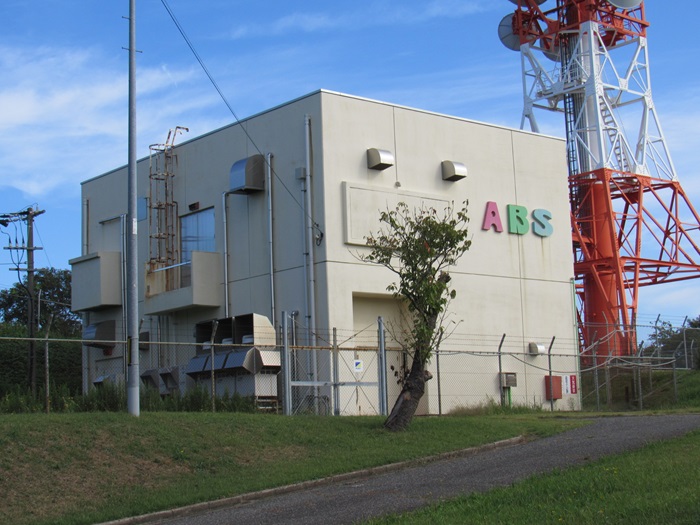

局舎です。アナログ時代からの継続利用です。

別の角度から。

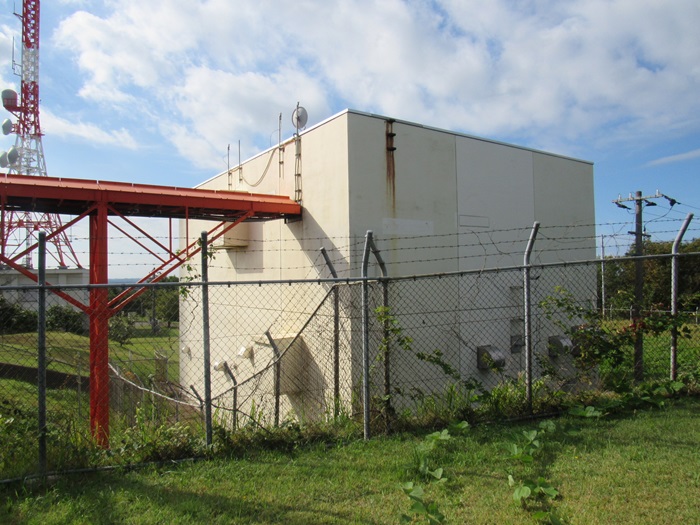

局舎の裏側です。

その他

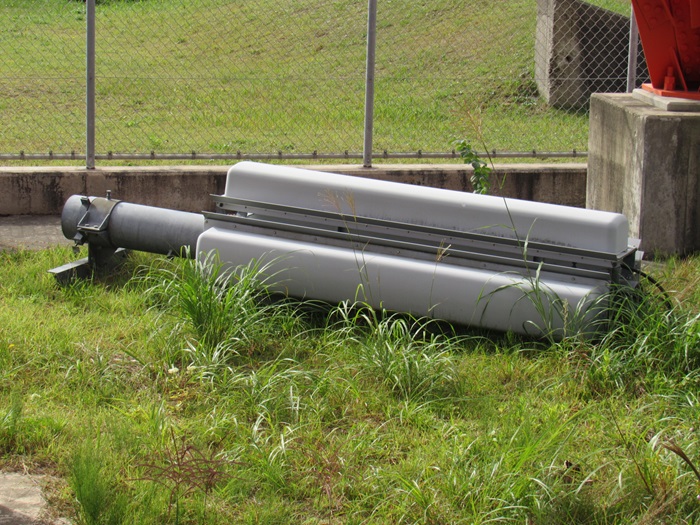

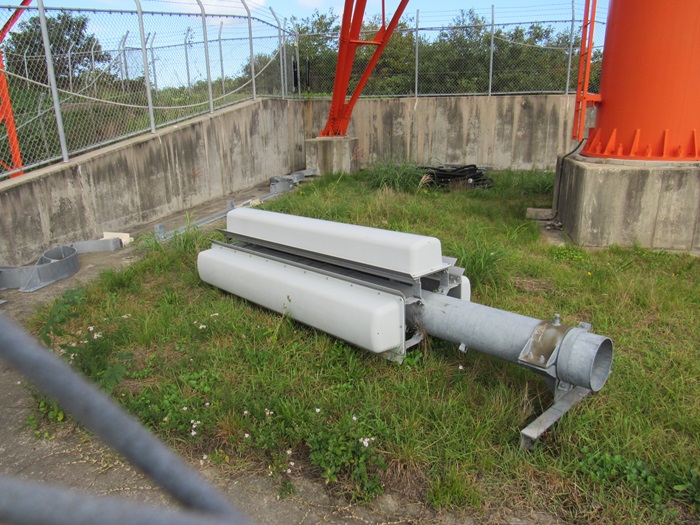

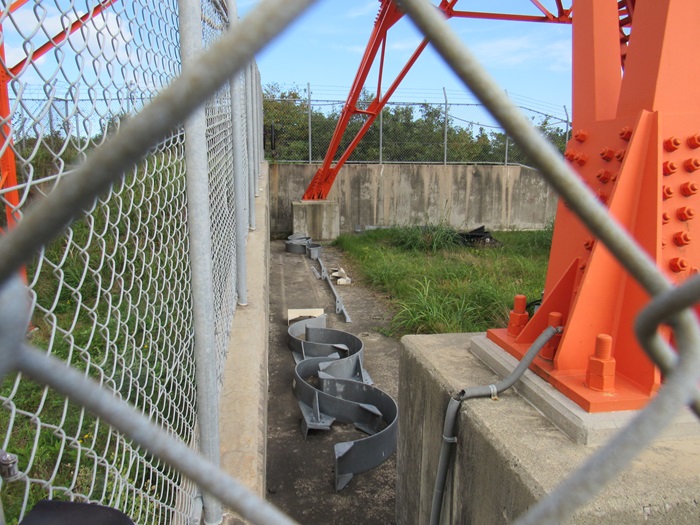

鉄塔下部のスペースに双ループアンテナが置かれていします。

別の角度から。劣化具合からして取り外したものを残置だと思います。

金具も置かれています。

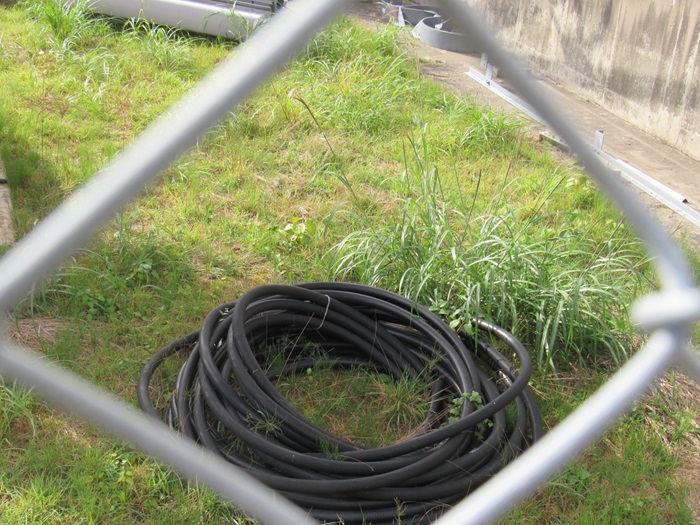

同軸ケーブル?

所内連絡無線関係のアンテナでしょうか。

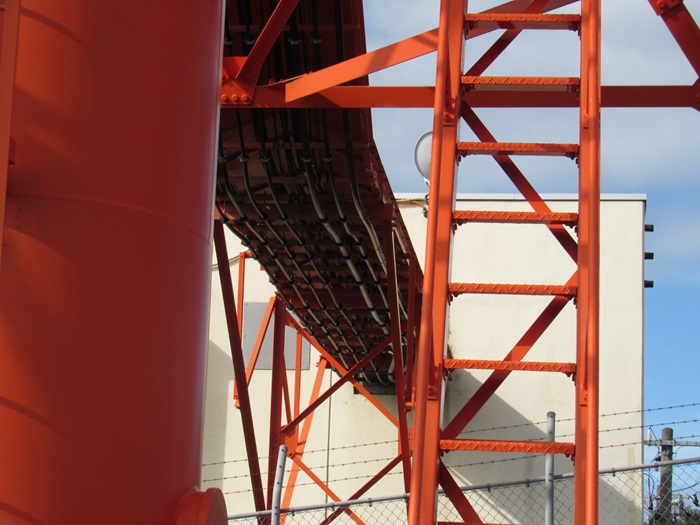

ケーブルラック。

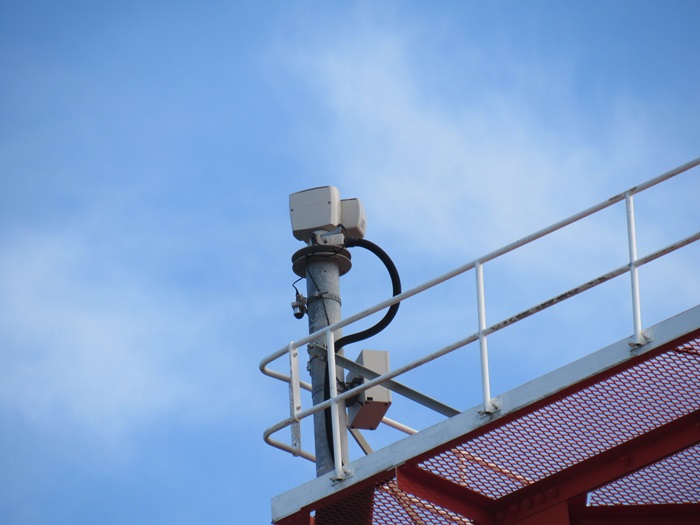

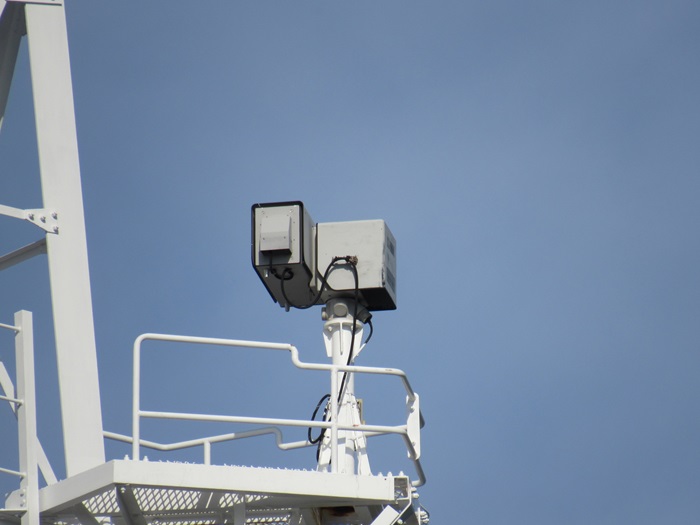

お天気カメラ?

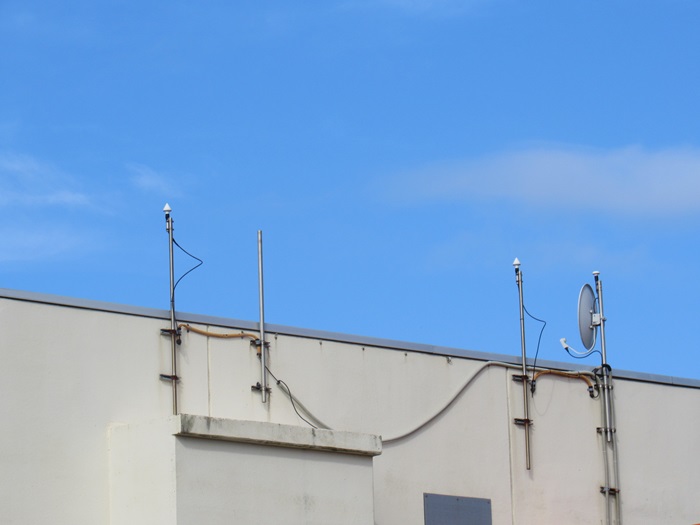

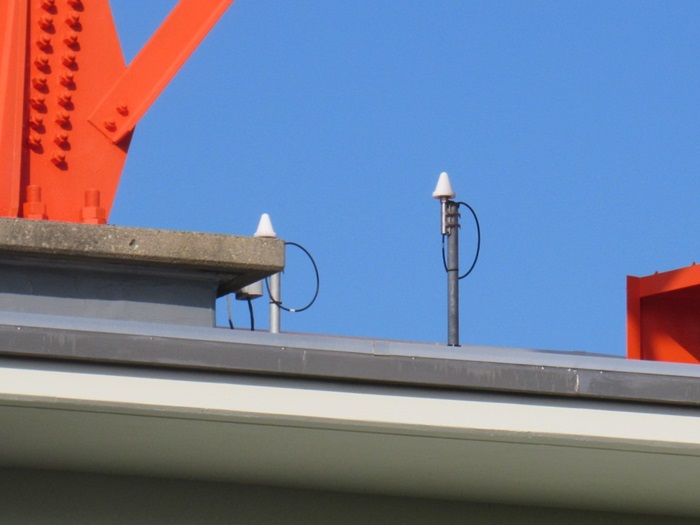

局舎屋上にGPSアンテナ×3

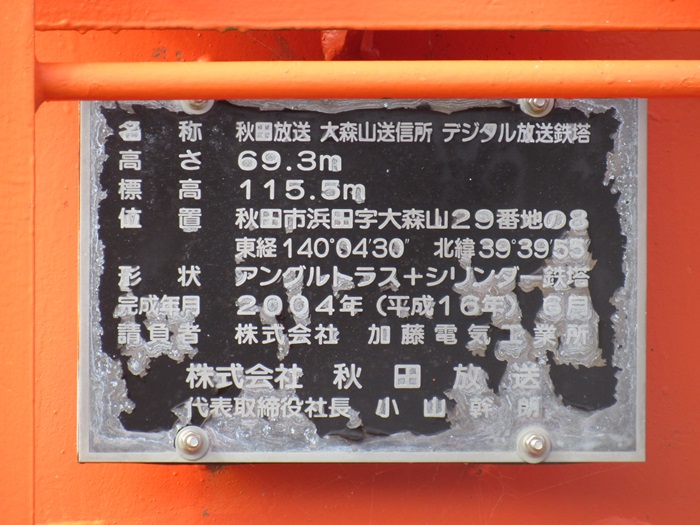

鉄塔の銘板です。
当時の代表取締役の方の氏名なども書かれている珍しい銘板です。

塗装に関する表示です。

AKT秋田テレビ・FM秋田

つづいて「AKT秋田テレビ・FM秋田」です。
ABS秋田放送のお隣に送信塔があります。
局舎の上に鉄塔が乗っているタイプの送信所です。
FM秋田はAKT秋田テレビの鉄塔・局舎を間借りしています。

テレビ送信アンテナ

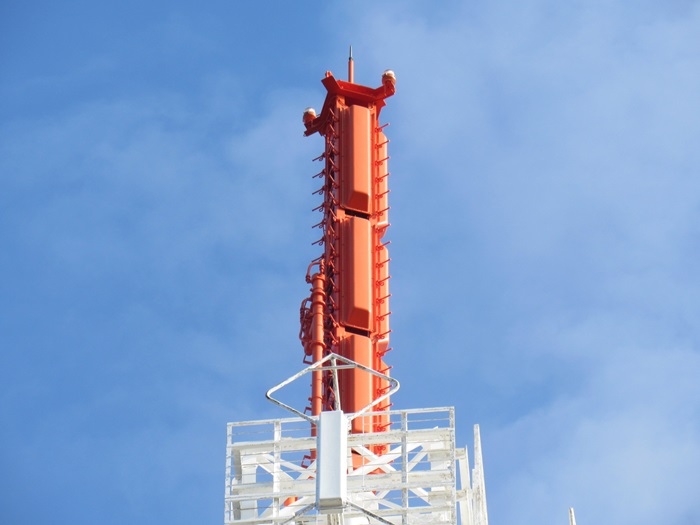

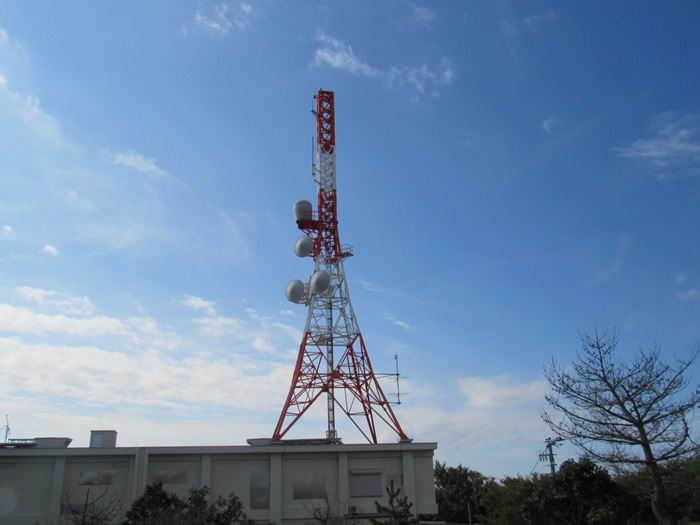

局舎の上に建っているタイプの送信塔です。
上から秋田テレビの送信アンテナ、FM秋田の送信アンテナ、各種STL・TTL等のアンテナです。

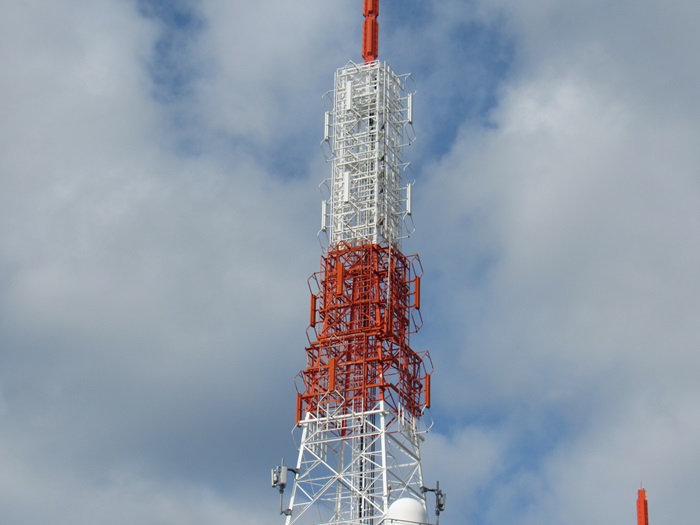

・送信アンテナ:6L双ループ3段3面(AKT秋田テレビ)

別の角度から撮影。

さらに別の角度から撮影。

FMラジオ送信アンテナ

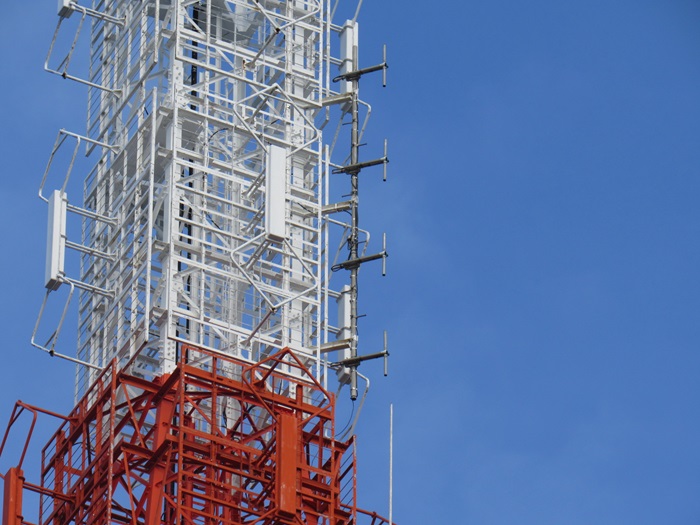

テレビ送信アンテナの下には、FM秋田の送信アンテナが付いています。
・送信アンテナ:2L双ループ4段3面+2段1面(FM秋田)

別の角度から撮影。

さらに別の角度から撮影。

STL・TSL・TTLアンテナ

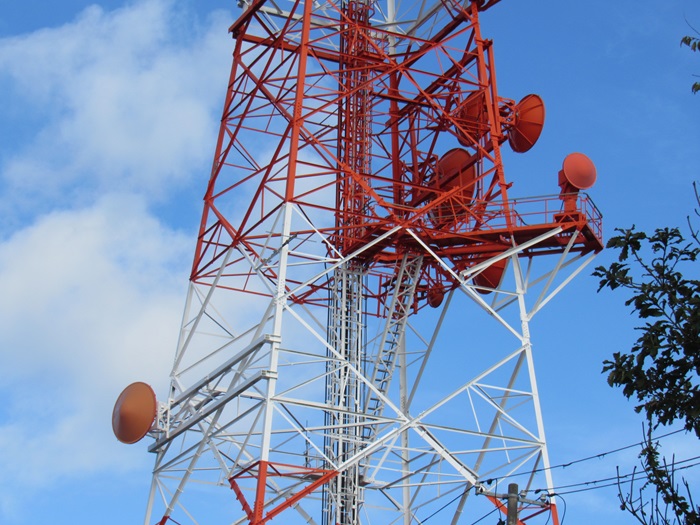

STL・TSL・TTL関係のアンテナです。

別の角度から。手前向きはTTL送信アンテナだと思います。

さらに別の角度から。

すべて赤色に塗装されています。

局舎

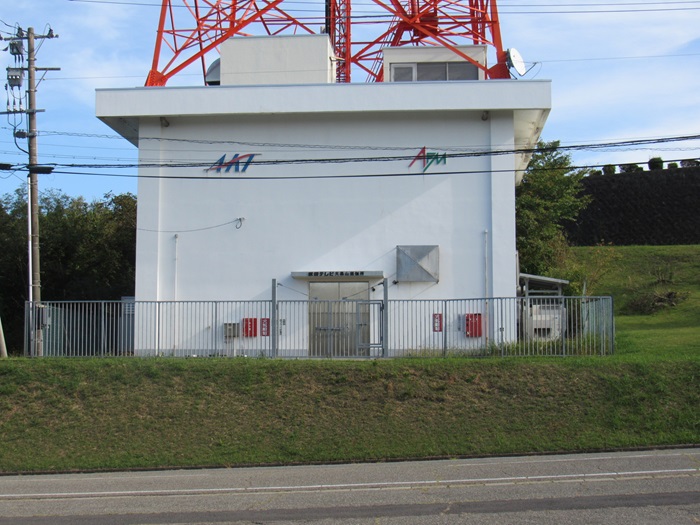

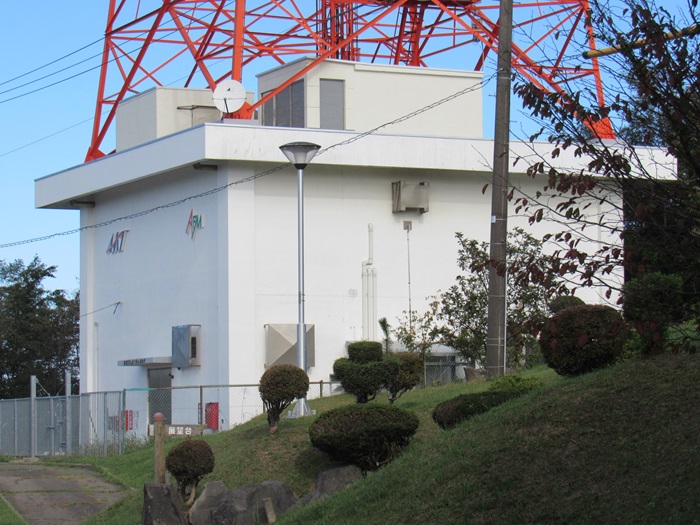

送信塔の下には局舎があります。

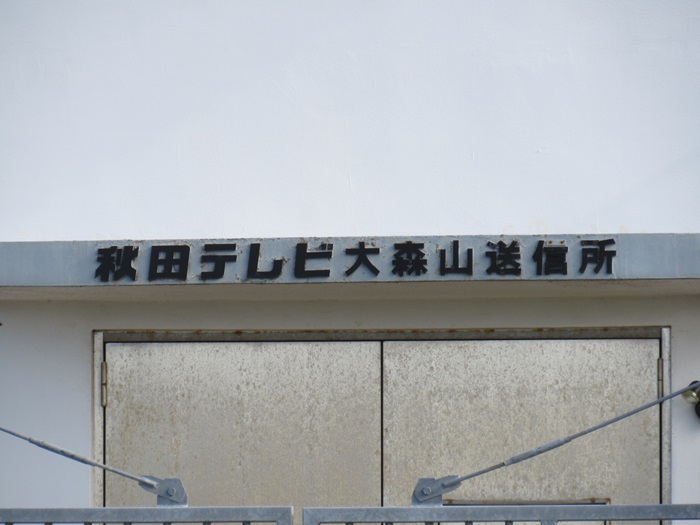

秋田テレビ大森山送信所。

局舎を別の角度から。

その他

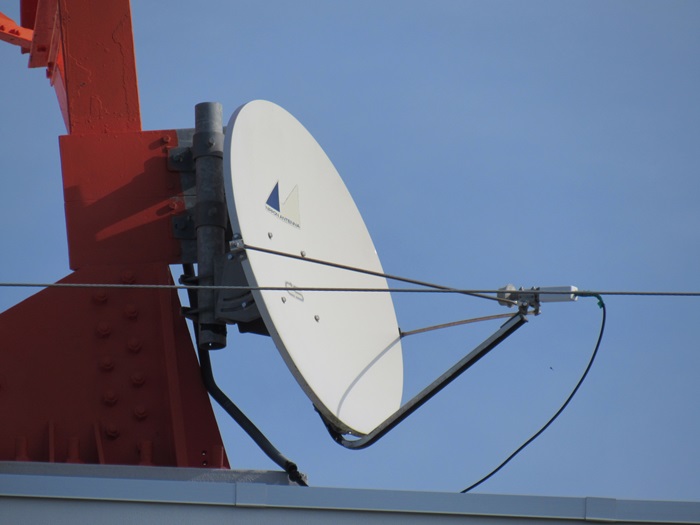

用途不明のCSアンテナが付いています。

FM送信アンテナの横に謎のアンテナが付いていました。

FPUアンテナです。

もう一つありました。

GPSアンテナです。

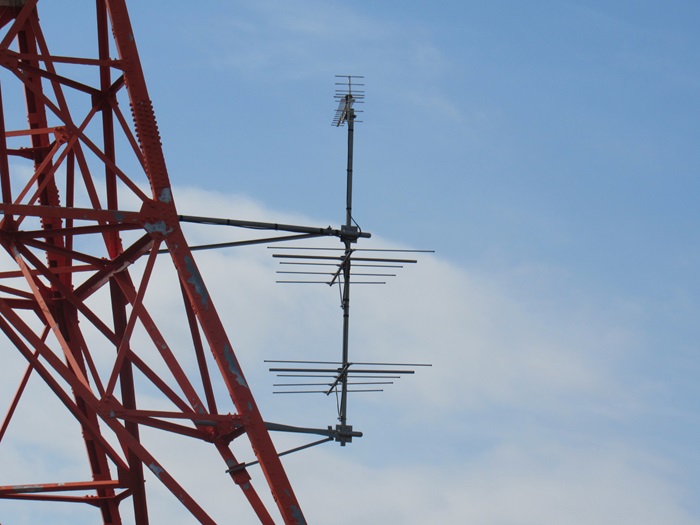

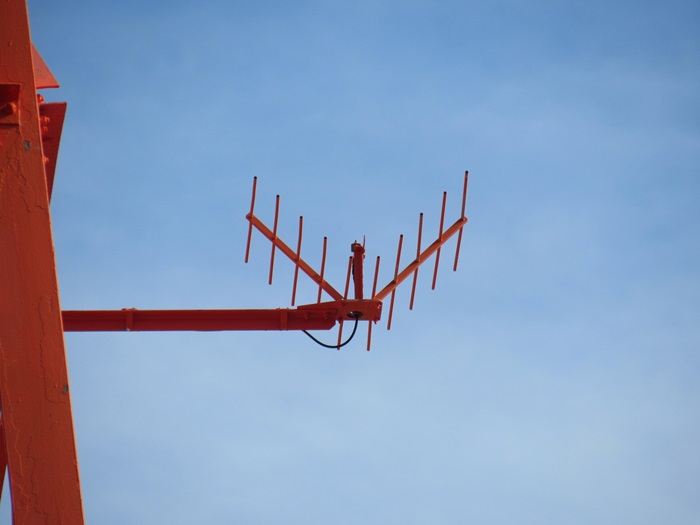

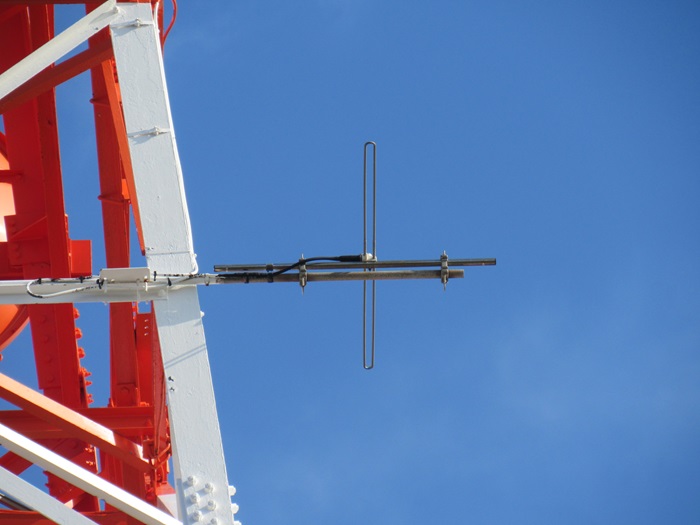

自局のモニターアンテナです。FM秋田のものだと思います。

これも自局のモニターアンテナです。秋田テレビのものだと思います。

AAB秋田朝日放送

最後は「AAB秋田朝日放送」です。
他局と比べて少し低い位置にあります。ちょうど道路のカーブしている付近にあります。

テレビ送信アンテナ

局舎の上に建っているタイプの送信塔です。
上からテレビ送信アンテナ、その下に各種STL・TTL等のアンテナです。

・送信アンテナ:6L双ループ3段3面(AAB秋田朝日放送)

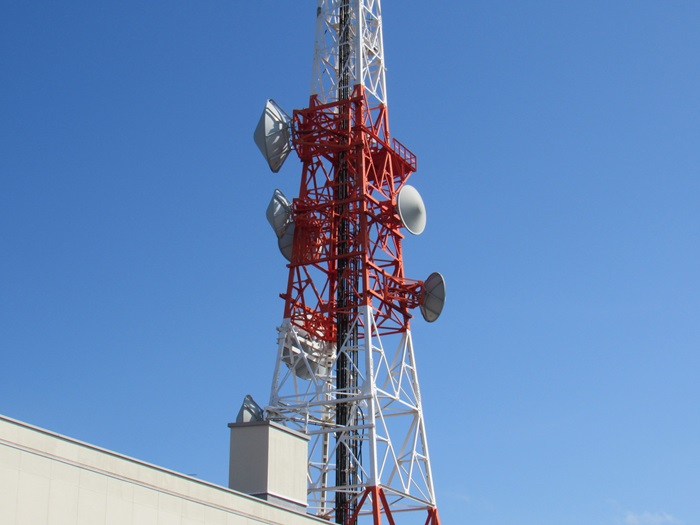

STL・TSL・TTLアンテナ

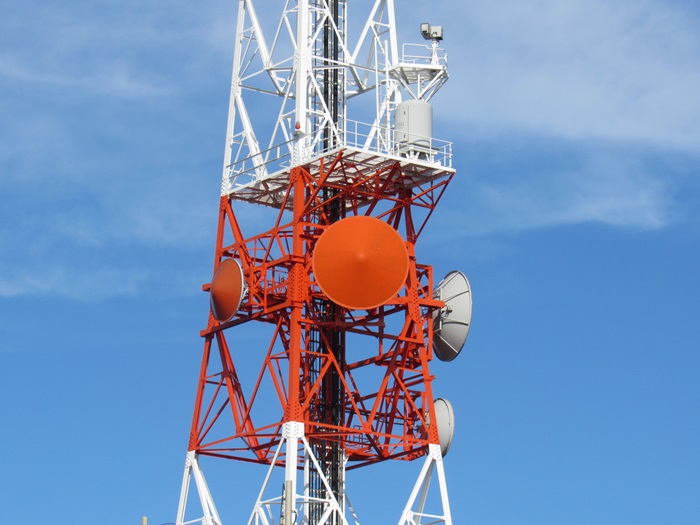

テレビ送信アンテナのすぐ下にあるSTL・TSL関係のアンテナです。

さらに下の方にもSTL・TSL・TTL関係のアンテナがあります。
左向け・手前向けはTTLだと思います。

局舎

送信塔が乗っかっていいるタイプの局舎です。

局舎壁面の表札です。

その他

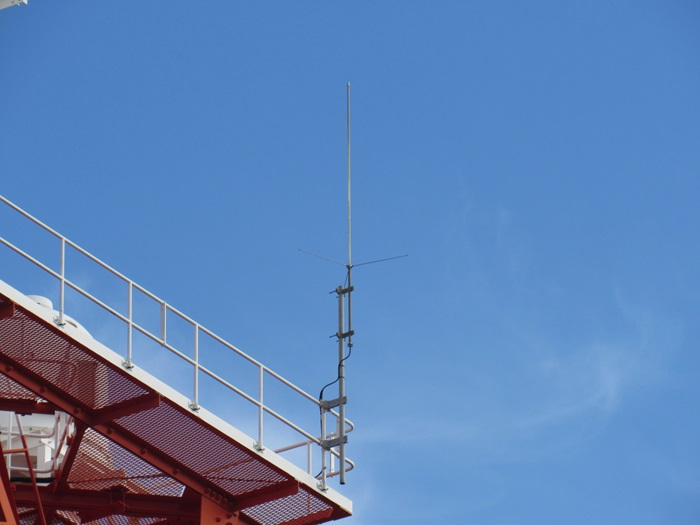

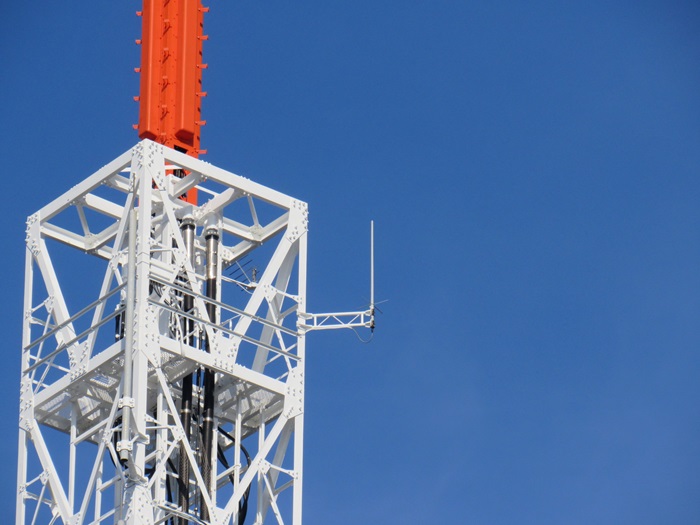

局内連絡用無線のアンテナでしょうか。

お天気カメラでしょうか。

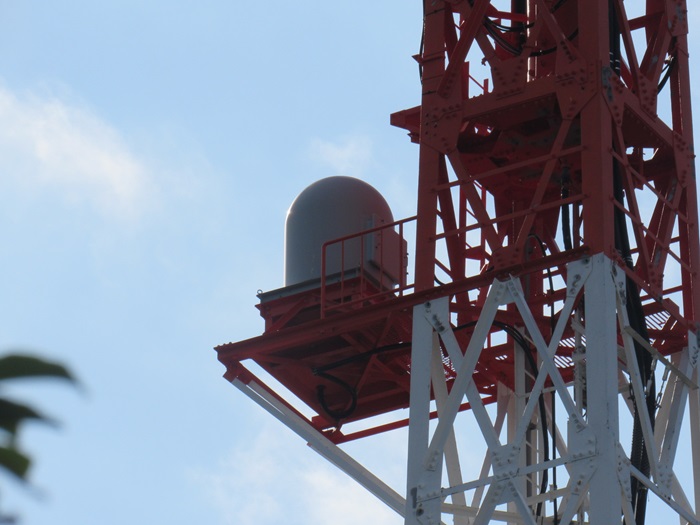

FPU関係のアンテナです。

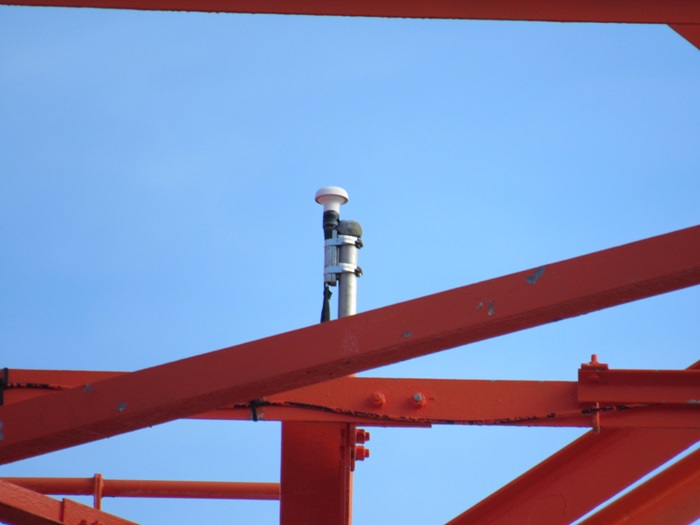

GPSアンテナです。局舎屋上に付いています。

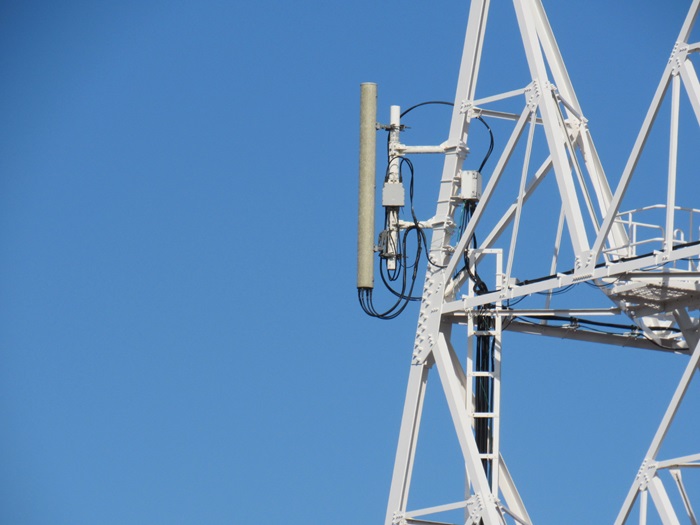

携帯電話関係のアンテナです。

門扉の表札です。

遠望撮影

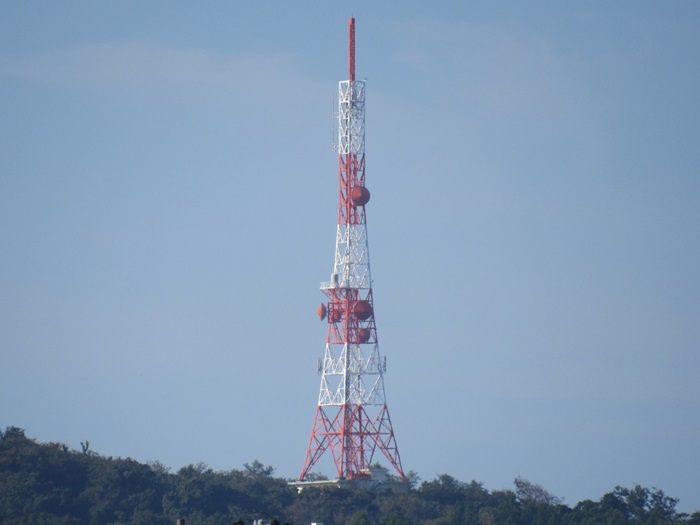

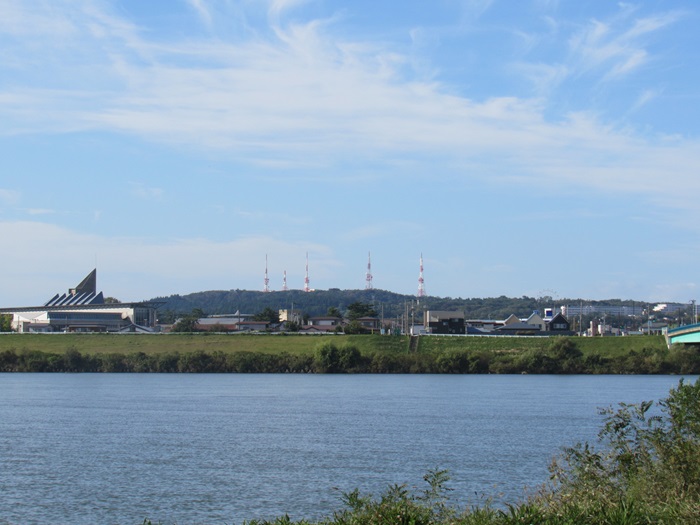

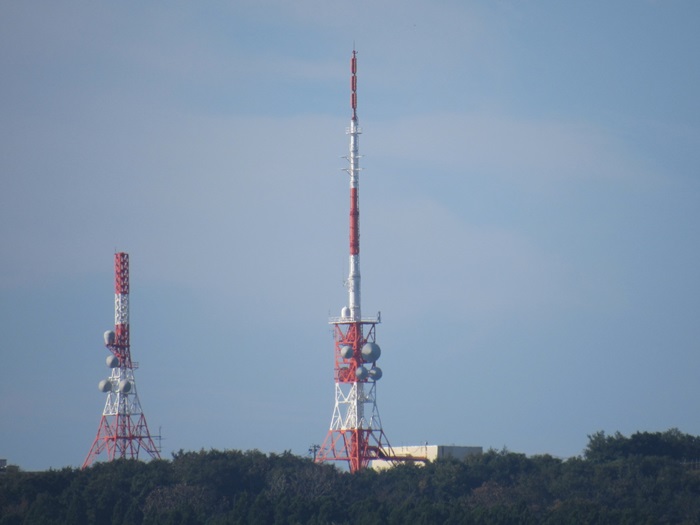

秋田大橋付近から遠望撮影した送信所です。
左から「NHK」×2「ABS秋田放送」「AKT秋田テレビ・FM秋田」「AAB秋田朝日放送」の順で鉄塔が並んでいます。

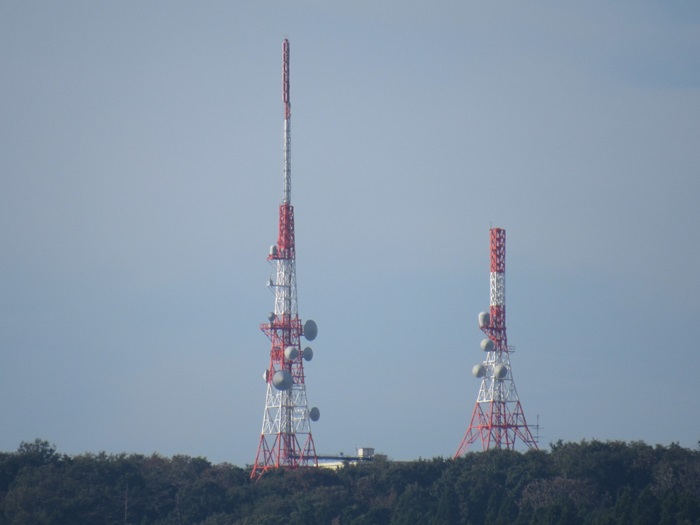

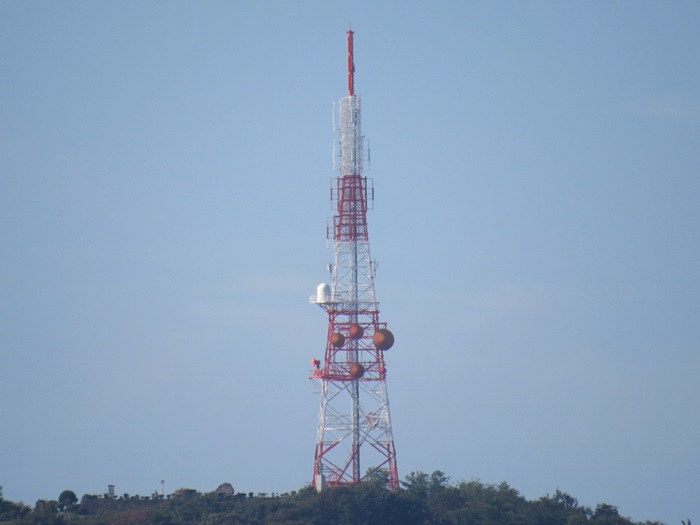

NHK秋田放送局の送信塔です。

「ABS秋田放送」単独の送信塔です。

「AKT秋田テレビ・FM秋田」共用の送信塔です。

最後に「AAB秋田朝日放送」単独の送信塔です。

参考文献

こちらのサイトでも詳しく解説しています。
■送信塔見て歩きWeb　さま
