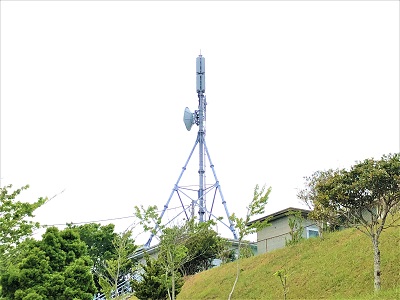

いすみテレビ中継局(千葉県・いすみ市)
千葉県いすみ市大原台402-402(小池配水所横)にあるデジタルテレビの中継局です。
NHKと東京広域テレビ5局・千葉テレビの中継局です。
初回訪問日:2025年01月04日
最終訪問日:2020年05月09日
| 送信所設備概要(地デジ) | |||
|---|---|---|---|
| 放送局名 | チャンネル | 空中線電力 | 実効輻射電力 |
| NHK千葉総合 | 50ch | 1W | 3.9W |
| NHK東京Eテレ | 52ch | ||
| チバテレ | 48ch | ||
| 日本テレビ | 44ch | ||
| テレビ朝日 | 40ch | ||
| TBSテレビ | 41ch | ||
| テレビ東京 | 45ch | ||
| フジテレビ | 42ch | ||
2025年01月04日訪問時
2025年01月04日訪問時の画像です。
当日は天気に恵まれてきれいに撮影できました。
送信アンテナ

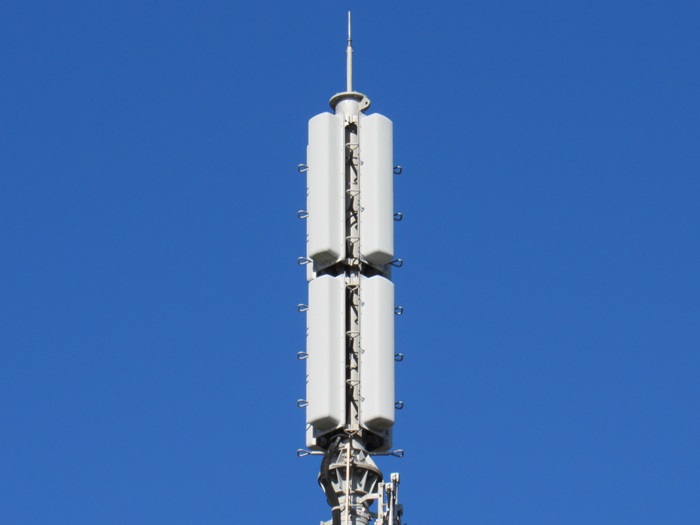

送信アンテナです。
・上段:4L双ループ1段4面(NHK総合・Eテレ)
・下段:4L双ループ1段4面(千葉テレビ・東京民放5社)

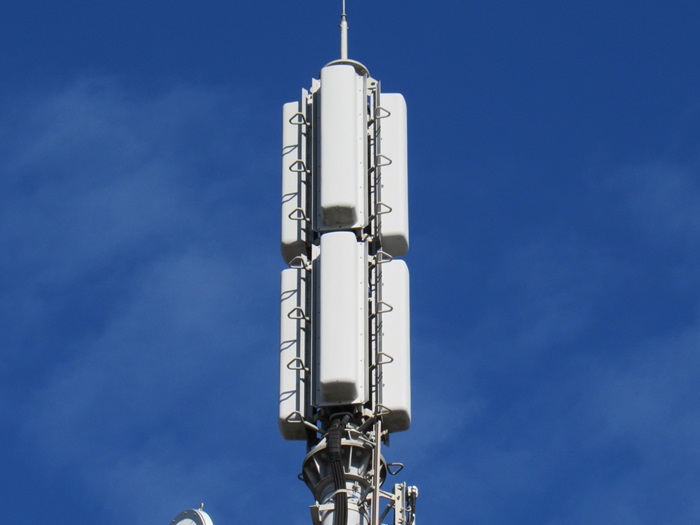

別角度から撮影。
受信アンテナ

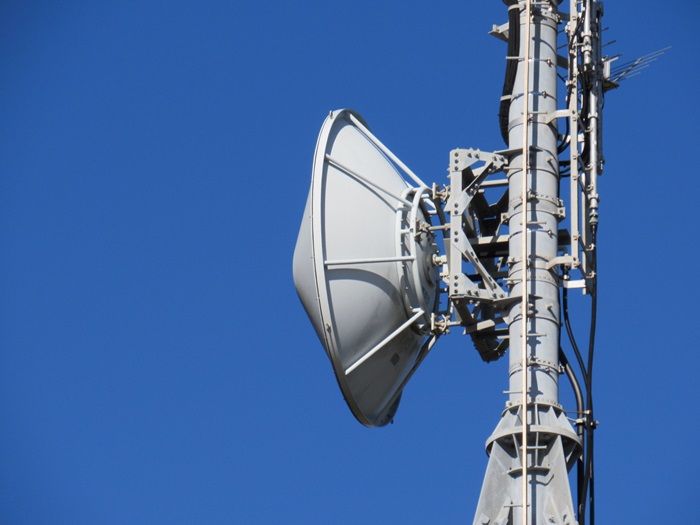

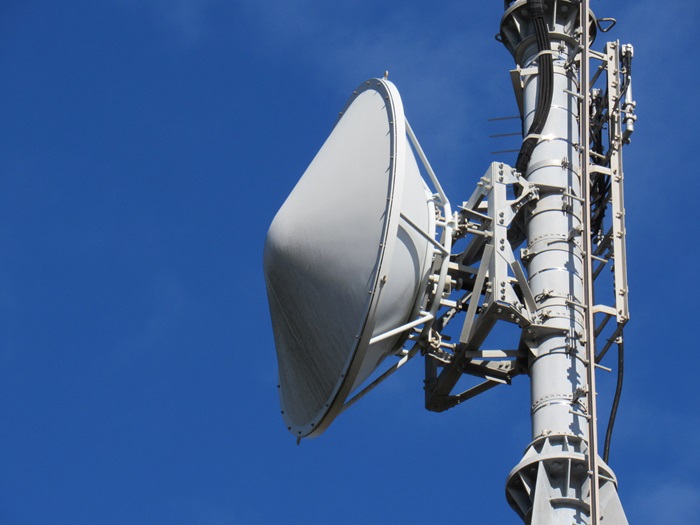

受信アンテナです。
・SHF帯プレートパラボラ(全局共用:清澄山TTL固定局受け)
別の角度から撮影。
さらに別の角度から撮影。
局舎

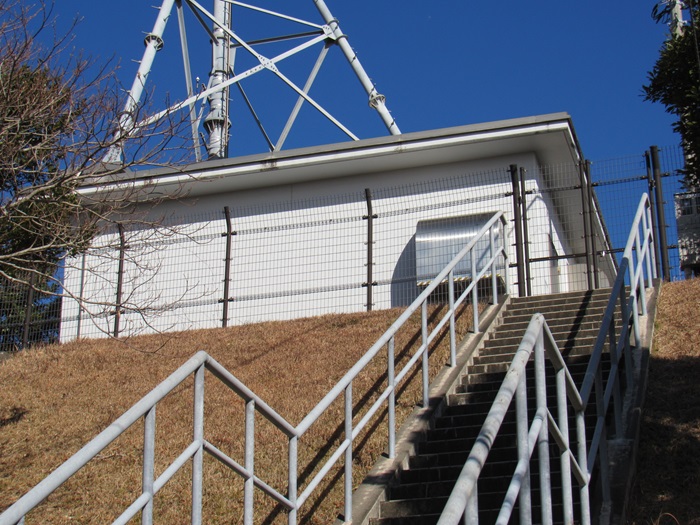

全局共用の局舎です。
別の角度から撮影。

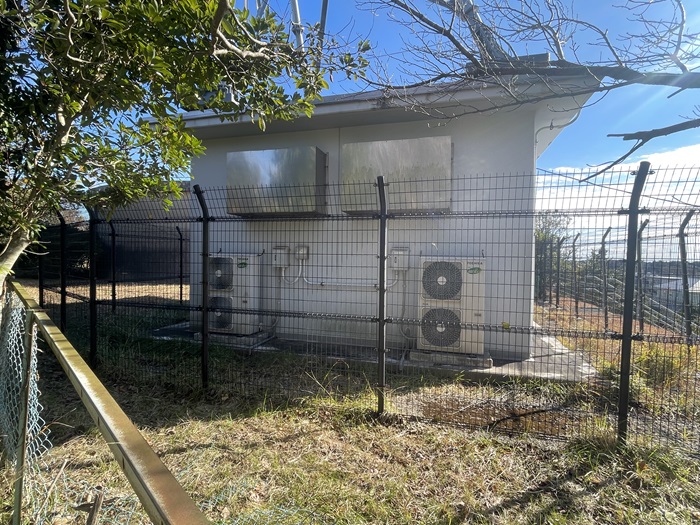

裏側には室外機などが見えます。

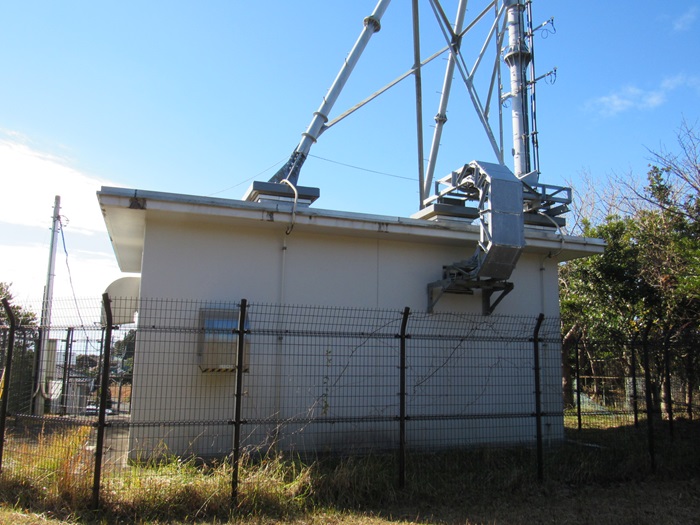

ケーブルはこちら側から伸びています。
その他

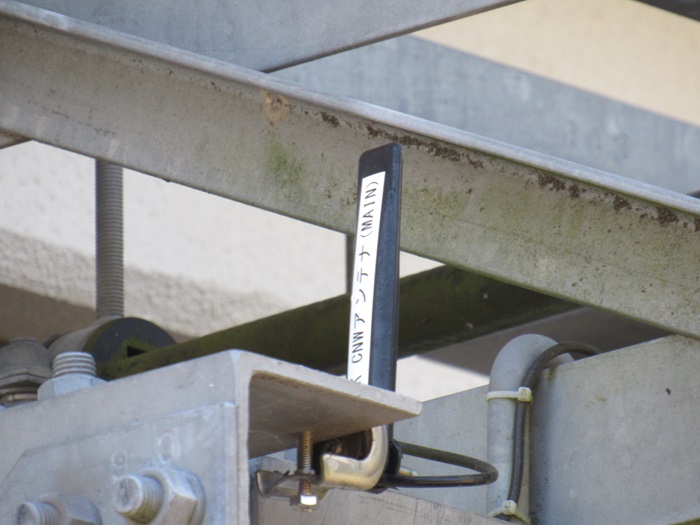

機器の監視・通報用アンテナです。

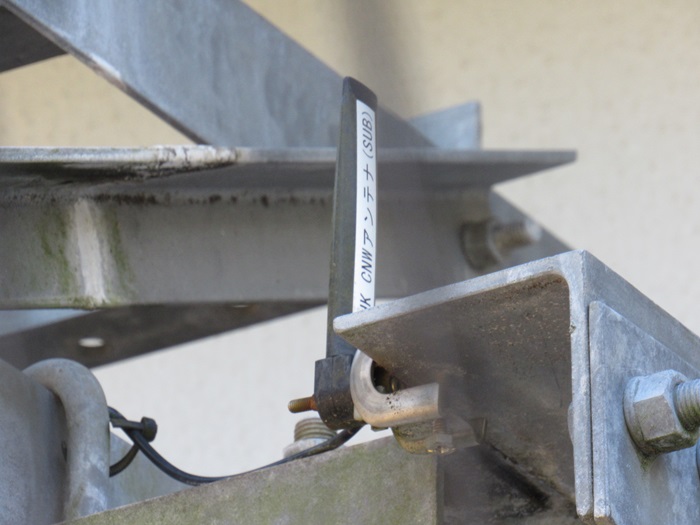

もう一つありました。

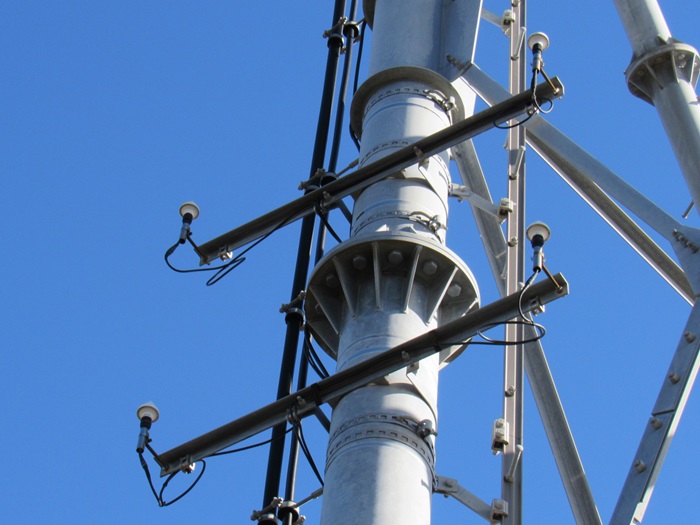

GPSアンテナです。

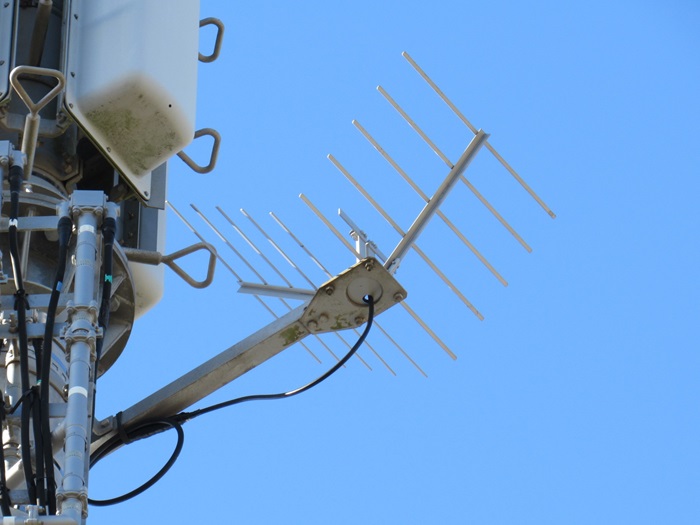

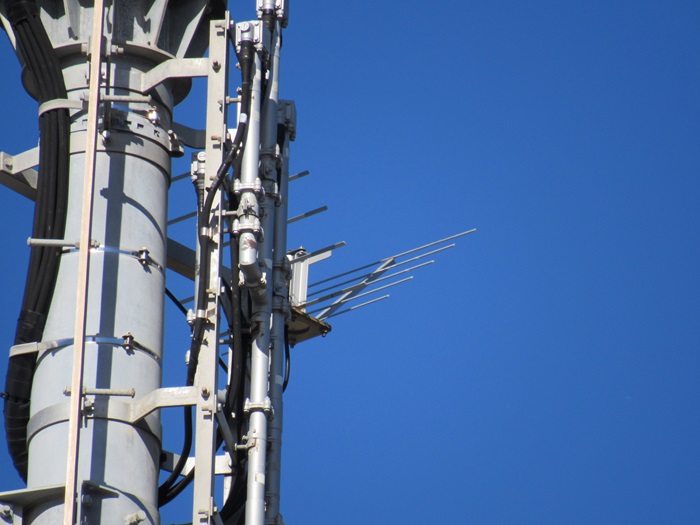

自局のモニターアンテナです。
少し違う角度から撮影。

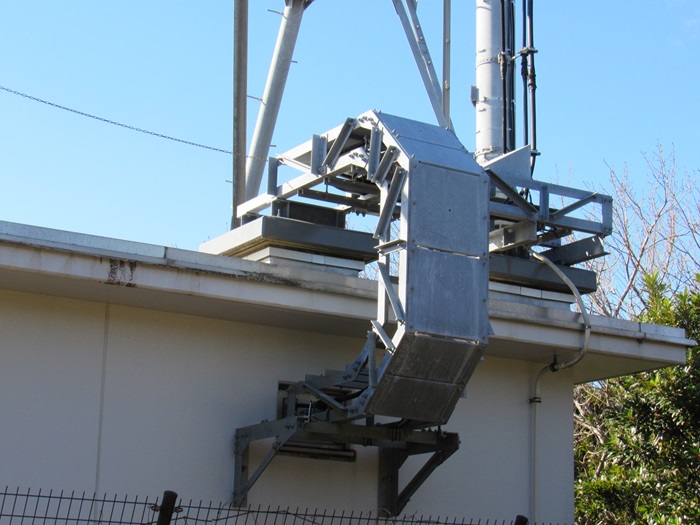

ケーブルラック。
2020年05月09日訪問時
2020年05月09日訪問時の画像です。
薄曇で画像が暗めですがご容赦ください。
送信アンテナ

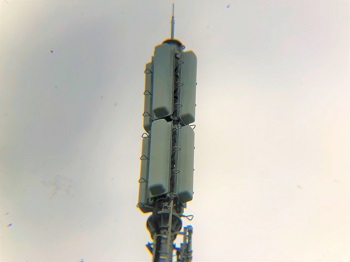

送信アンテナです。
・上段:4L双ループ1段4面(NHK総合・Eテレ)
・下段:4L双ループ1段4面(千葉テレビ・東京民放5社)

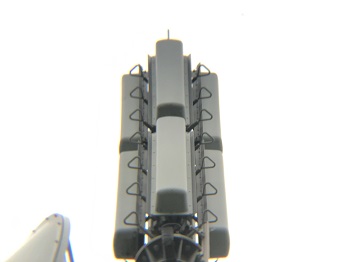

別角度から撮影。
受信アンテナ

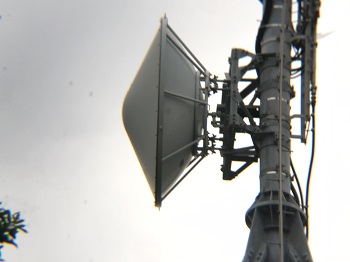

全波ともにTTL受信のようです。
おそらく清澄山TTL固定局受けです。
局舎

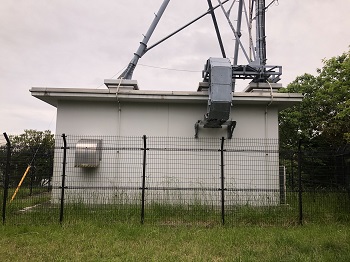

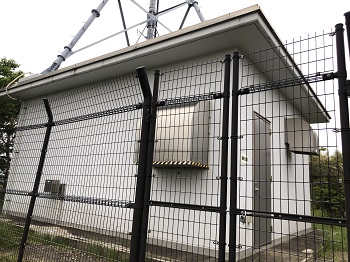

局舎です。
別角度から撮影。

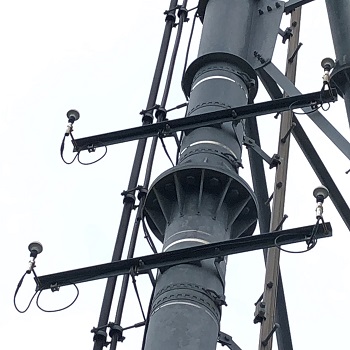

GPSアンテナです。
計4つありました。

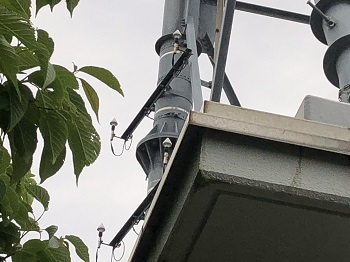

別角度から撮影。

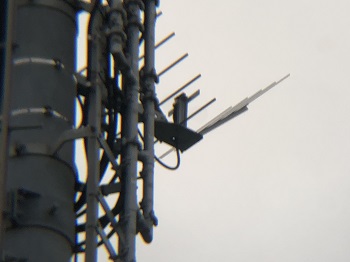

モニターアンテナです。
