鴨川平塚テレビ中継局(千葉県・鴨川市)

千葉県鴨川市平塚1717-10(高蔵神社横)にあるデジタルテレビの中継局です。
NHKと東京広域テレビ5局・千葉テレビの中継局です。

■最終訪問日:2025年01月04日
■初回訪問日:2024年04月11日

2025年01月04日訪問時

2025年01月04日訪問時の画像です。
今回は受信点・送信点真下まで訪問することが叶いました。

送信アンテナ

送信アンテナです。

・上段:リング3素子2段3面(NHK総合・Eテレ)
・下段:リング3素子2段3面(東京広域5局・チバテレ)

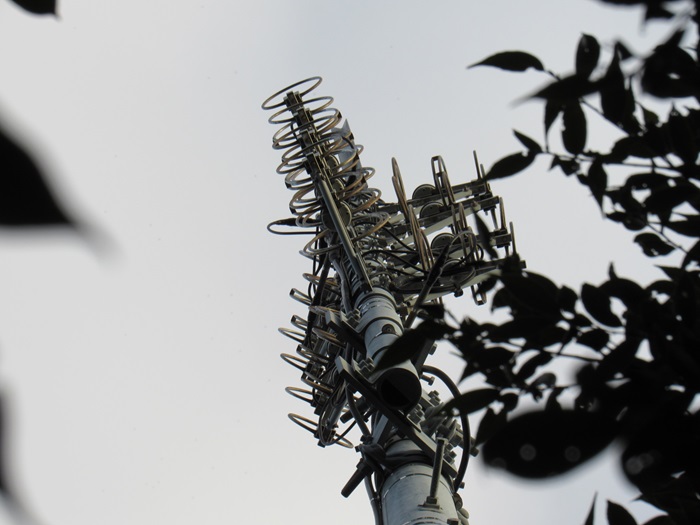

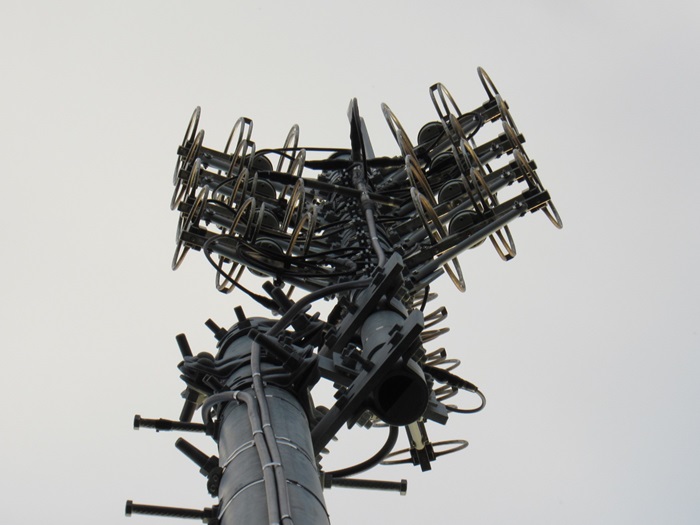

送信アンテナを見上げショット。

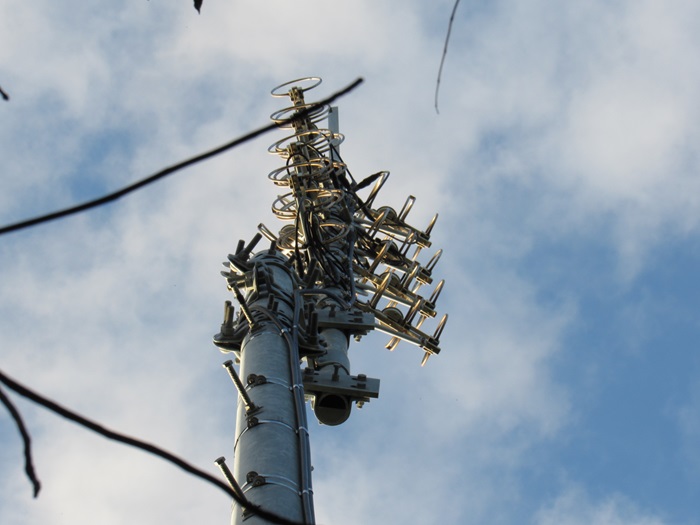

さらに別の角度から見上げショット。

送信所付近は樹木が生い茂っていて見上げショットしかできませんでした。

受信所

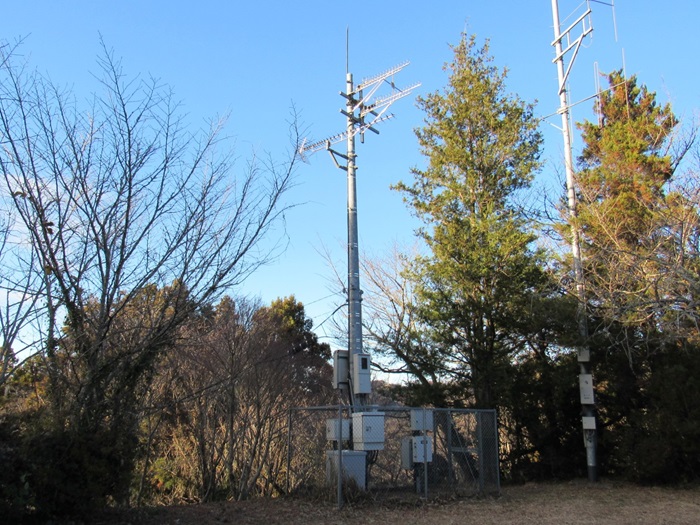

受信アンテナです。
送信点から北東方面、約150m離れた場所にある受信所です。

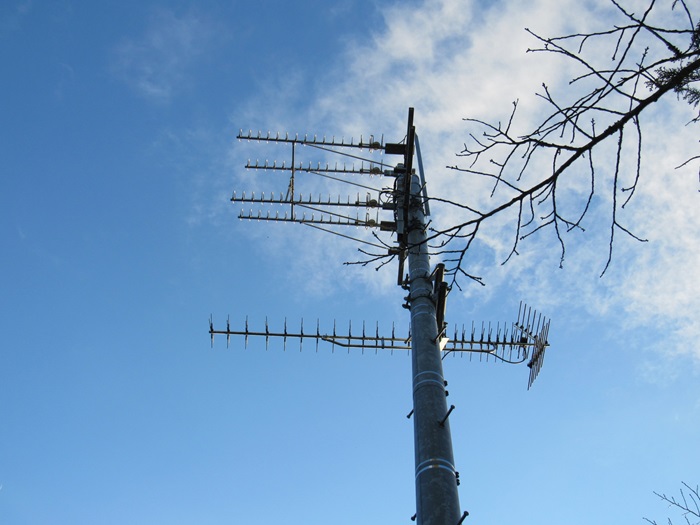

受信アンテナ

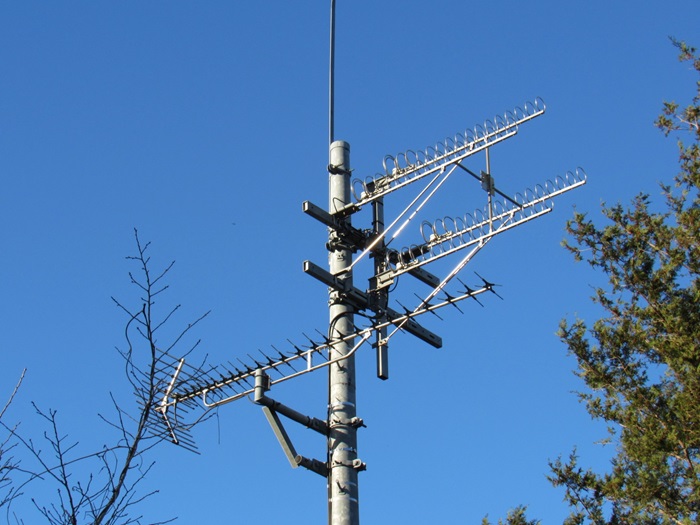

受信アンテナを拡大しました。

・菱形配列16素子リングアンテナ(NHK総合・Eテレ:勝浦局を放送波受信)
・27素子パラスタック八木アンテナ(東京広域5局・チバテレ:勝浦局を放送波受信)

受信アンテナを別の角度から。

機器類

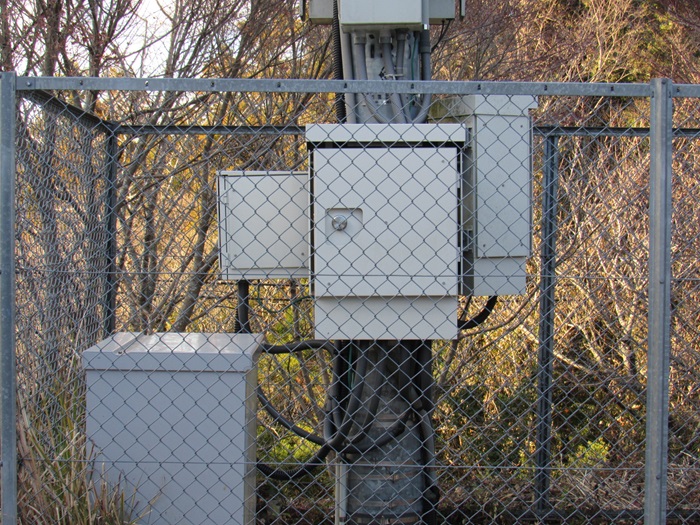

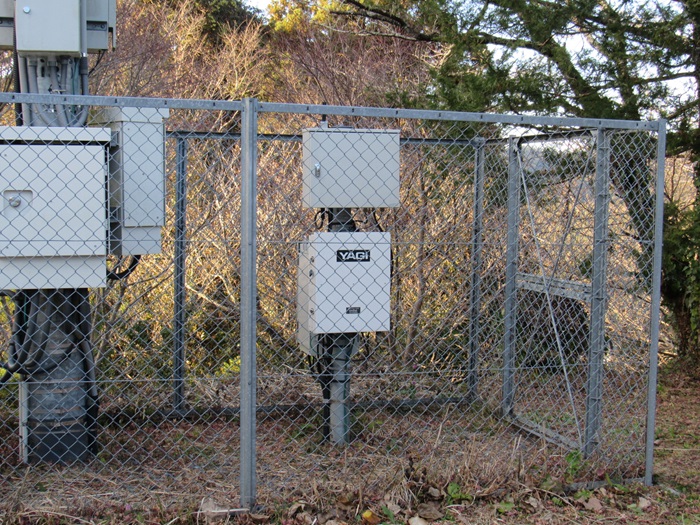

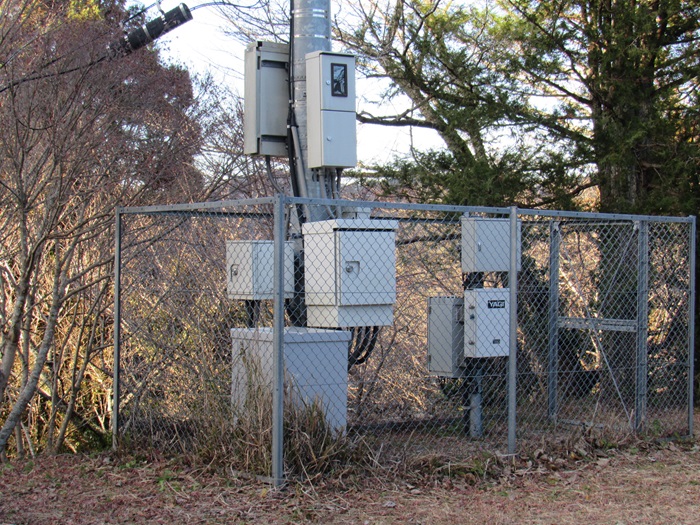

受信点の機器類です。左側がNHKと電源関係、右側が民放の機器類です。

別の角度から。手前側が民放の機器です。

NHKの機器類です。

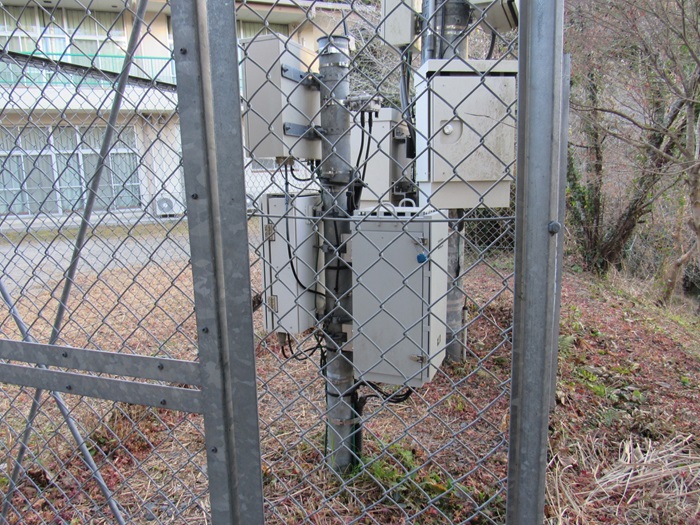

民放の機器類です。

民放の機器類を別の角度から。

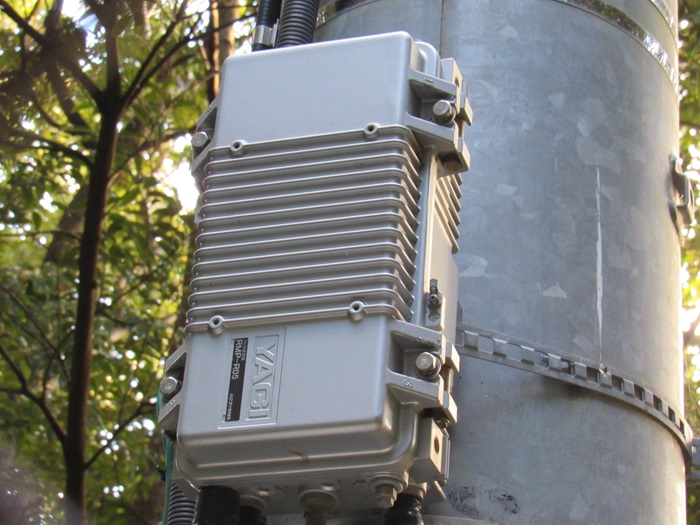

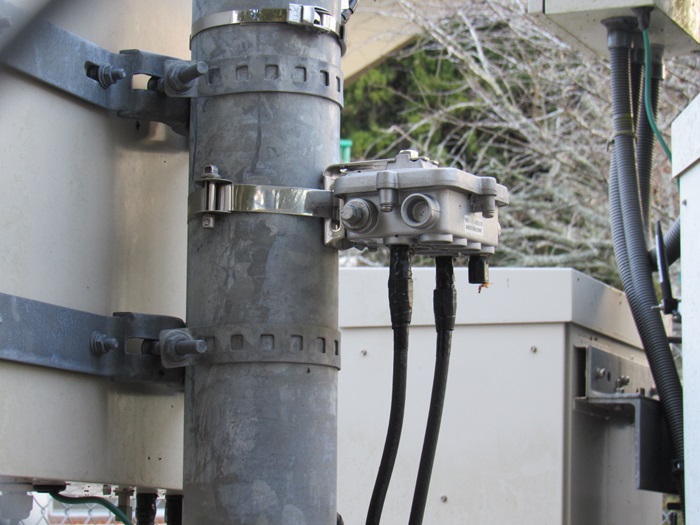

前置増幅器?

その他

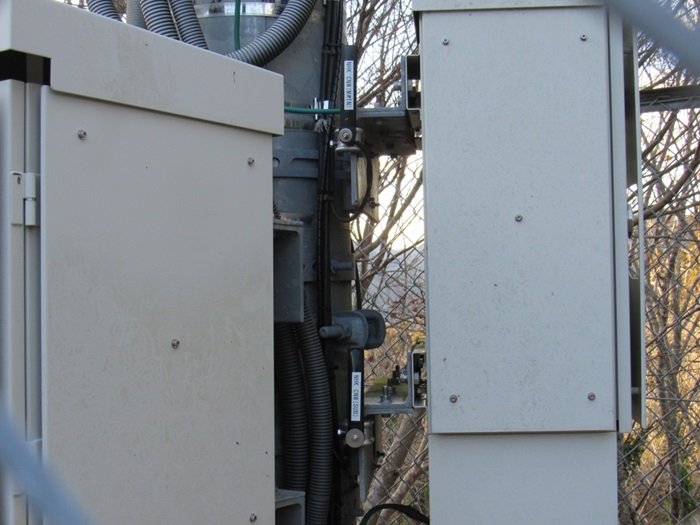

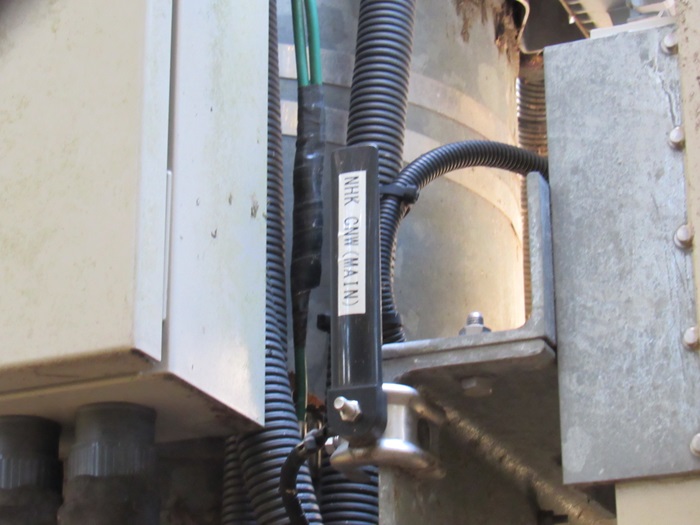

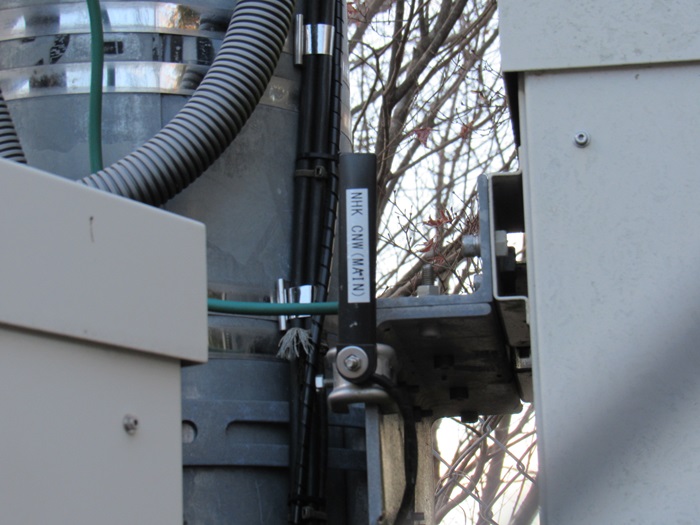

NHKの受信点機器に付いていた監視・通報用のアンテナです。

メイン。

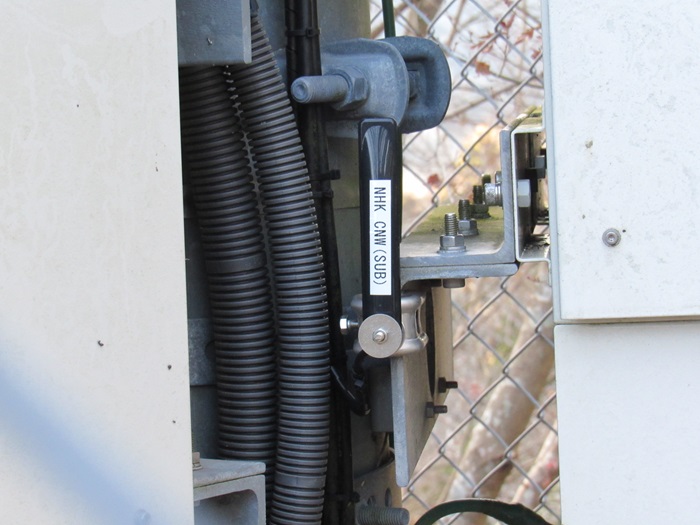

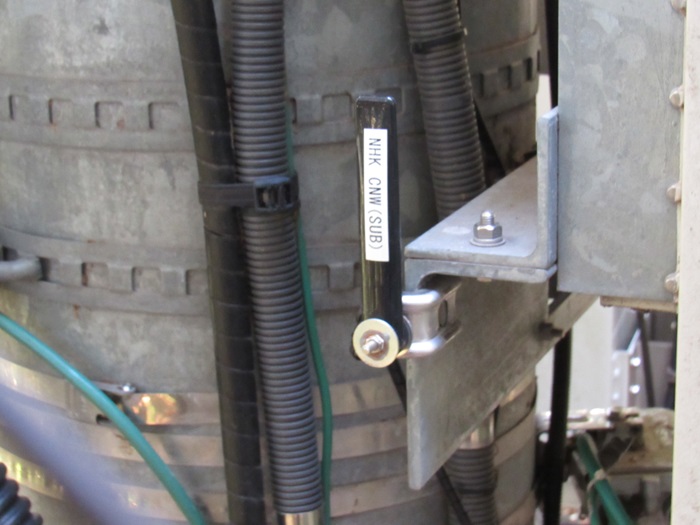

サブ。

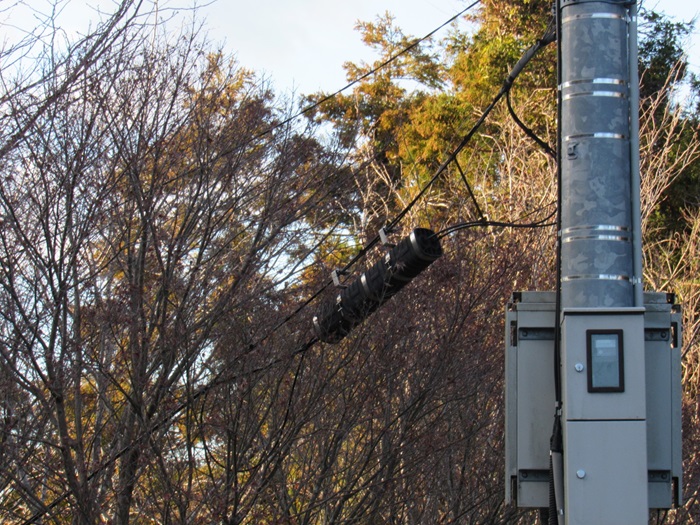

受信点から送信点へ向かうケーブル。

千葉県の送信所でよく見かける物置です。

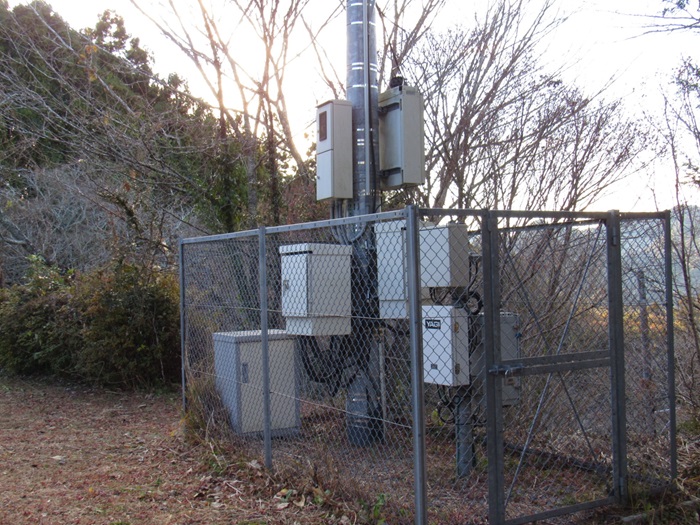

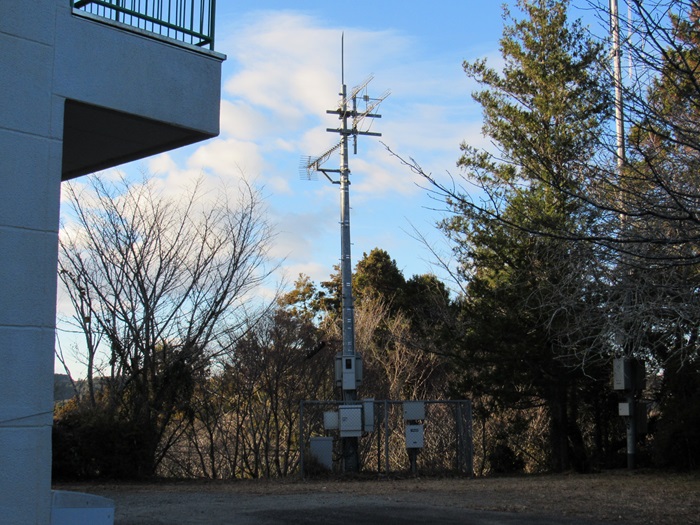

最後に引きで受信点の全体像。

機器類(送信点)

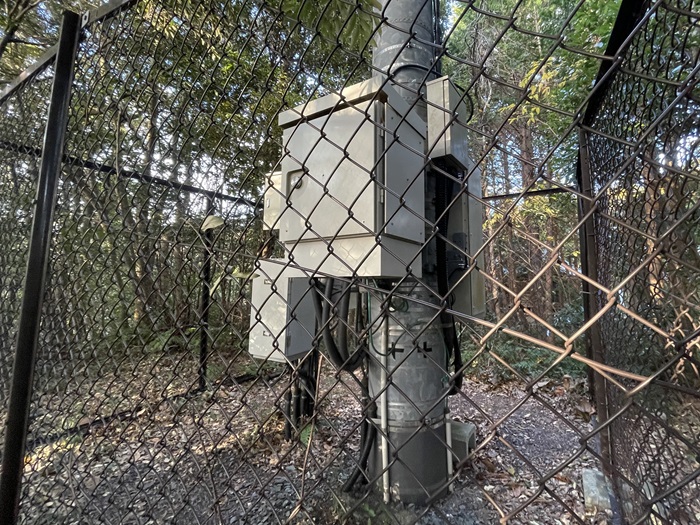

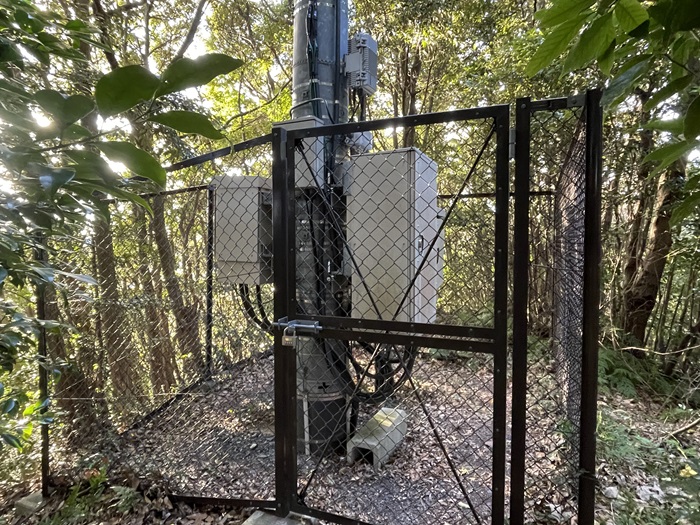

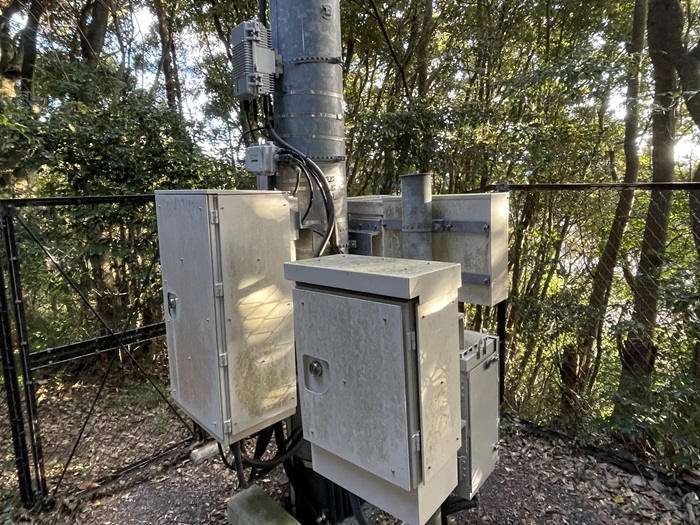

送信点にある機器類です。

別の角度から撮影。

さらに別の角度から撮影。

民放の使用している機器類です。チャンプロとバッテリー?

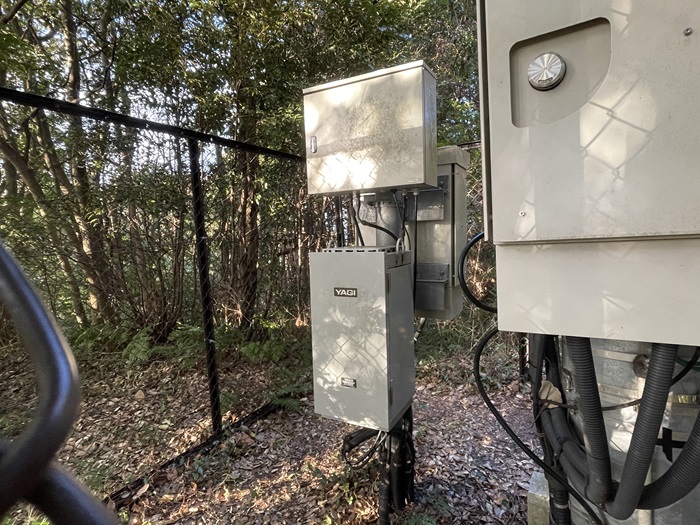

民放6局で使用している送信機です。

送信機を拡大しました。

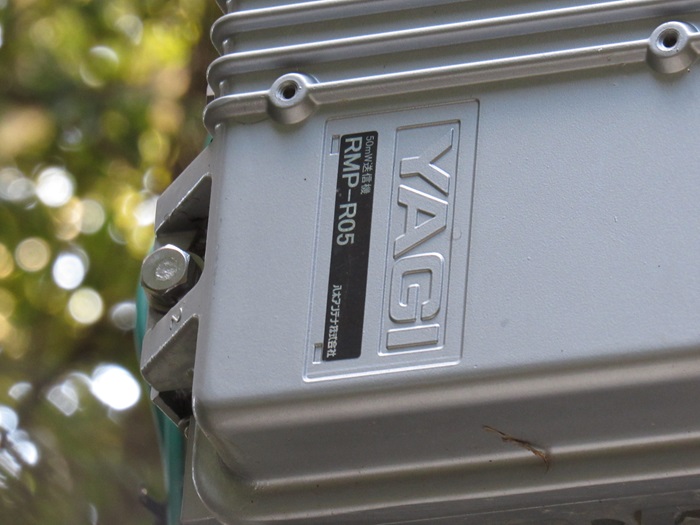

その銘板です。

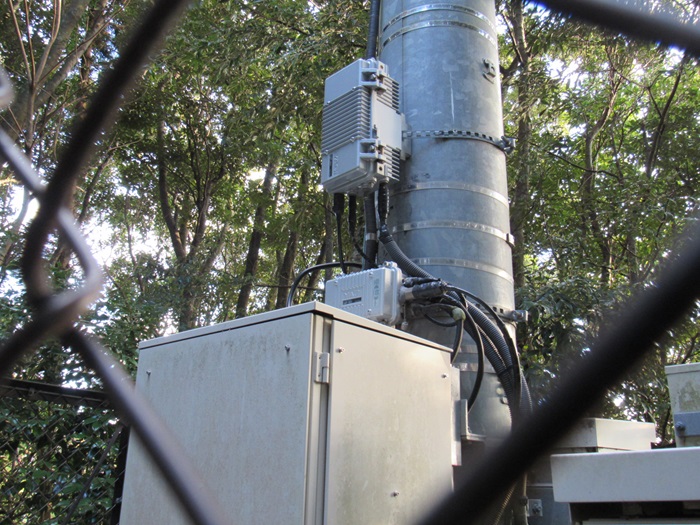

送信機に入る手前にある光受信機のようです。
19mW送信機と書かれていますが、出力を弱めて光受信機として使用しているようです。

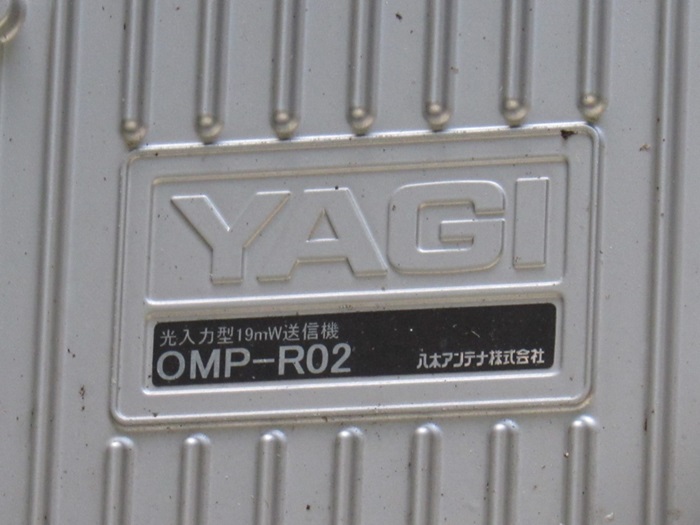

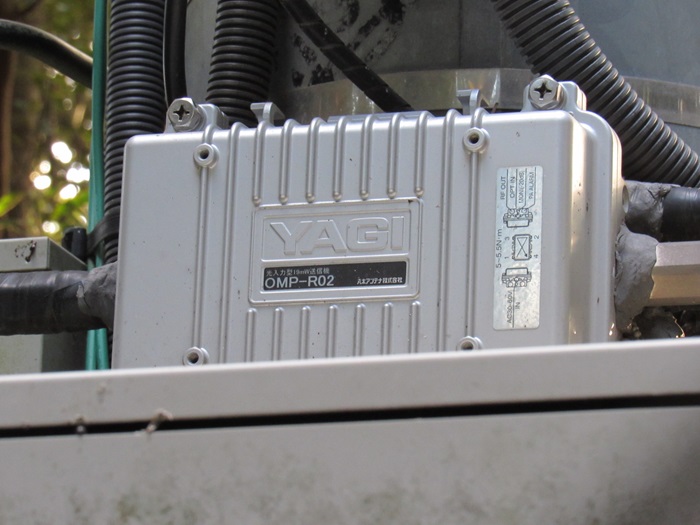

その機器の銘板です。「光入力型19mW送信機」と書かれていました。

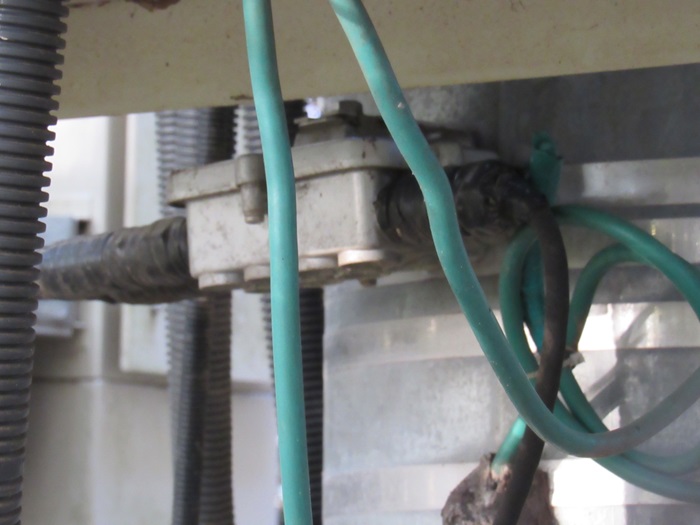

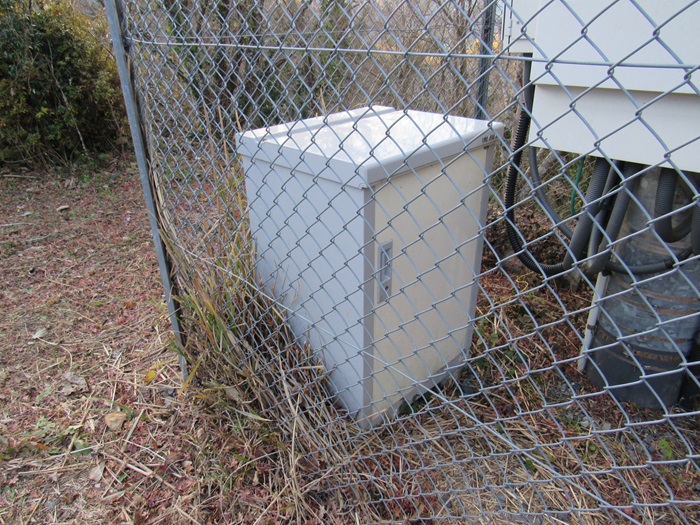

これは分配器?

その他

機器の監視・通報用アンテナです。

もう一つありました。

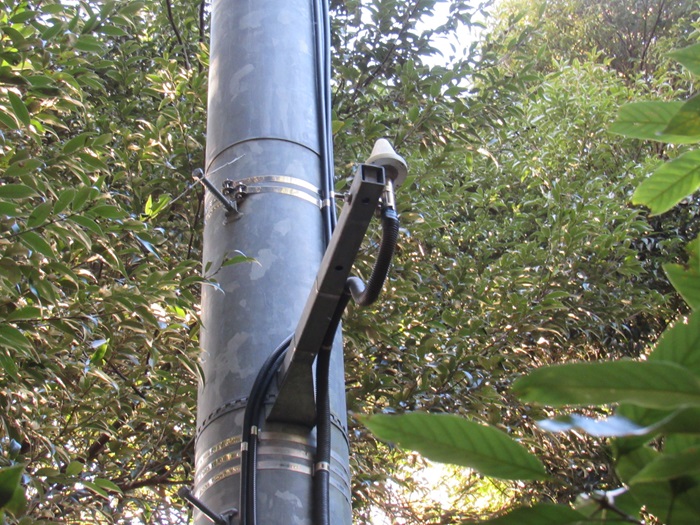

GPSアンテナです。NHKが使用していると思います。

送信所付近にある高蔵神社の社殿です。

送信所付近に眺めの良い場所がありました。送信所西側の景色です。

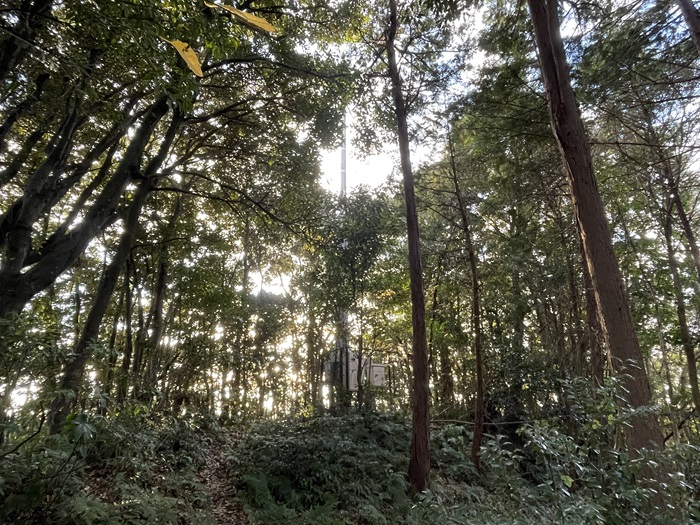

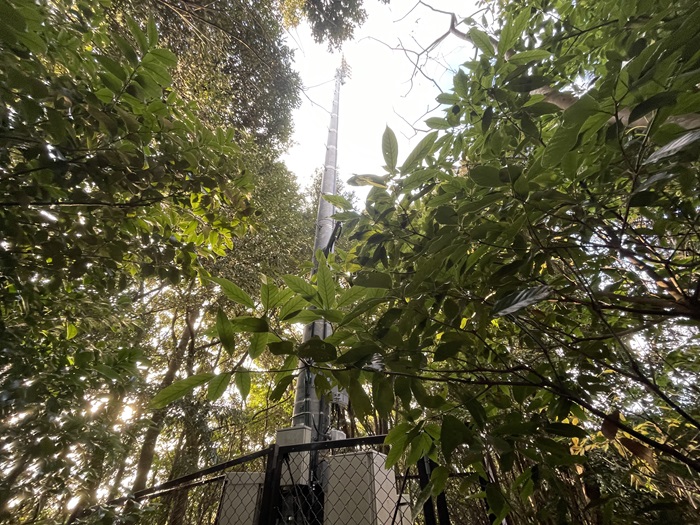

樹木に覆われて見づらいですが、送信所の全体像です。

見上げショット。

送信所へ向かう途中から見えた景色です。
手前の社殿は大山不動尊さんです。

拡大してみました。受信所でこの景色の先にある「勝浦テレビ中継局」を放送波受信しています。

2024年04月11日訪問時

2024年04月11日訪問時の画像です。
この日は一日かけて千葉の行けてなかったテレビ送信所を巡りました。
その十局目の送信所です。登局路が分からず遠望撮影のみです。

送信アンテナ

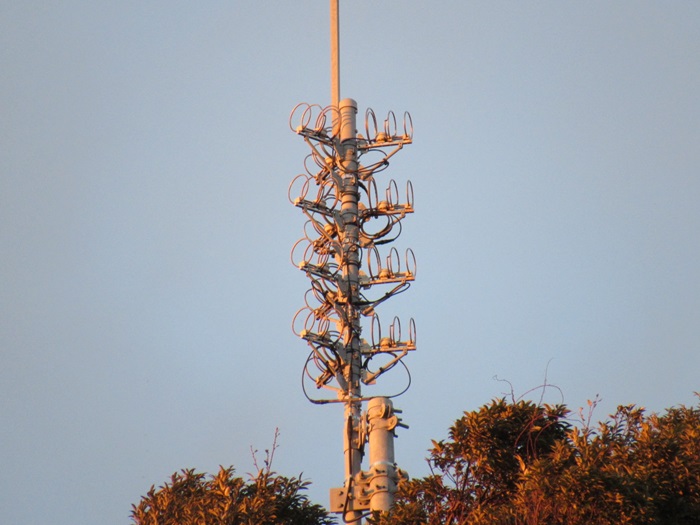

送信アンテナです。

・上段:リング3素子2段3面(NHK総合・Eテレ)
・下段:リング3素子2段3面(東京広域5局・チバテレ)

少し拡大しました。

別の角度から。

受信アンテナ

受信アンテナは送信点から少し離れた場所にありました。
今回は訪問し損ねましたので、ストリートビューを貼っておきます。
大山青少年研修センターという施設に隣接しているようです。

・菱形配列リング16素子(NHK総合・Eテレ:鴨川受信)
・パラスタック八木20素子(東京広域5局・チバテレ:鴨川受信)
※いずれも憶測です。

その他

麓から見える送信所の様子です。
赤丸が送信所です。

少し拡大しました。

さらに拡大しました。

さらに別の場所から撮影。

一部拓けた場所がありましたが、かなり足場が危なそうな印象です。
