君津テレビ中継局(千葉県・君津市)

君津テレビ中継局

送信所の場所は「千葉県君津市法木字水場(朝日山)」にあるデジタルテレビの中継局です。
NHKと東京広域テレビ5局・千葉テレビの中継局です。
テレビ中継局にはTTL固定局が併設されていて、
「市原加茂局・富津局・上総湊局・富山局(固定局併設)・清澄山固定局」へ伝送しているハブ局でもあります。

最終訪問日:2025年01月04日
初回訪問日:2020年05月10日

送信所設備概要(地デジ)
放送局名 チャンネル 空中線電力 実効輻射電力
NHK千葉総合 34ch 3W 8.9W
NHK東京Eテレ 26ch 9.1W
チバテレ 30ch
日本テレビ 25ch
テレビ朝日 24ch
TBSテレビ 22ch
テレビ東京 23ch
フジテレビ 21ch

2025年01月04日訪問時

2025年01月04日訪問時の画像です。
晴天で撮影日和でした。

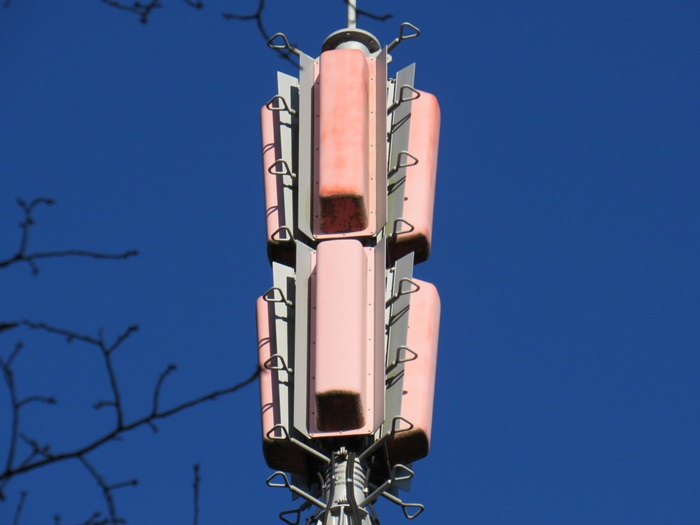

送信アンテナ

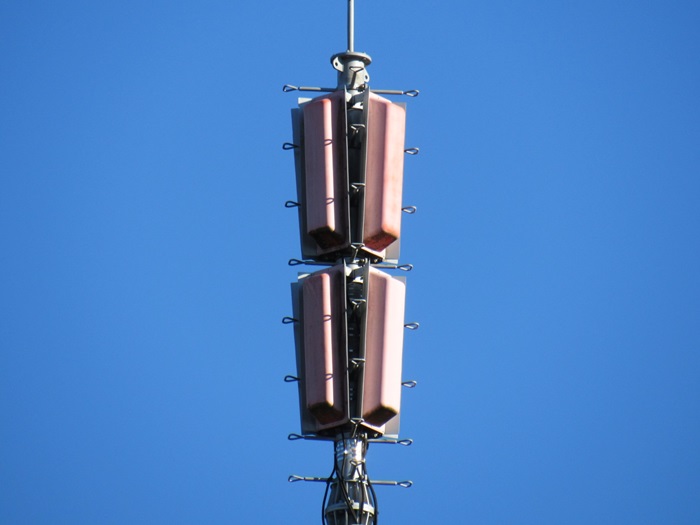

送信アンテナ
全局共用の送信アンテナです。

・4LR双ループ2段4面(全局共用)

送信アンテナ2
別の角度から撮影。

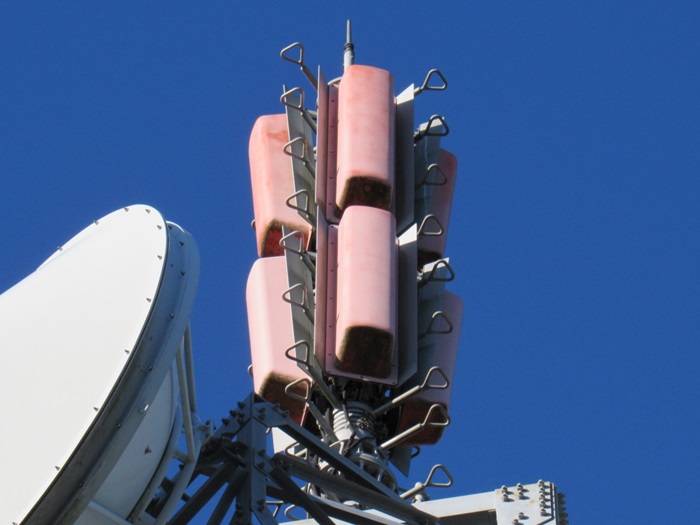

送信アンテナ3
さらに別の角度から撮影。

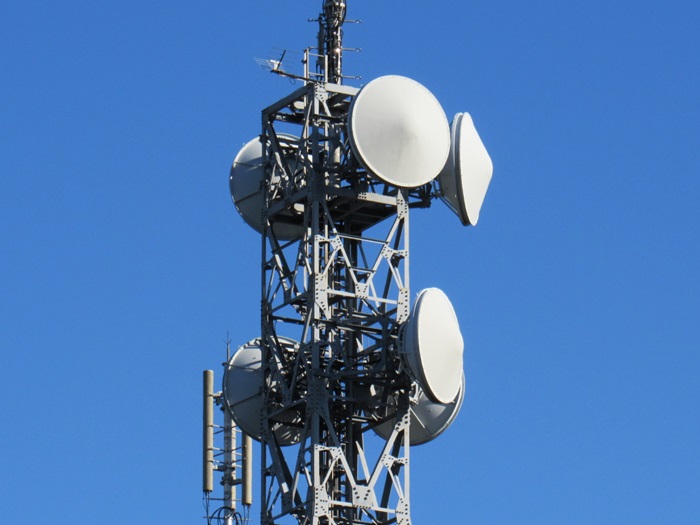

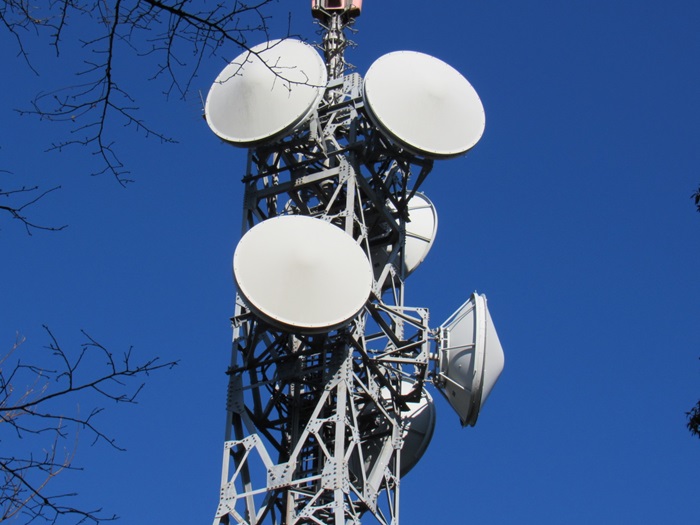

TTLアンテナ

TTLアンテナ
TTL関係のアンテナです。
大多喜TTL固定局を受信して、さらに多方面に分岐しています。

・手前向け:富津局へTTL送り(全局共用・推測)
・その右隣:上総湊局へTTL送り(全局共用・推測)
・その下の右向け:富山局へTTL送り(全局共用・推測)
・右側:奥向け:清澄山へTTL送り(全局共用・推測)
・奥向け:上段:大多喜TTL固定局を受信(全局共用・推測)
・奥向け:下段:市原加茂局へTTL送り(全局共用・推測)

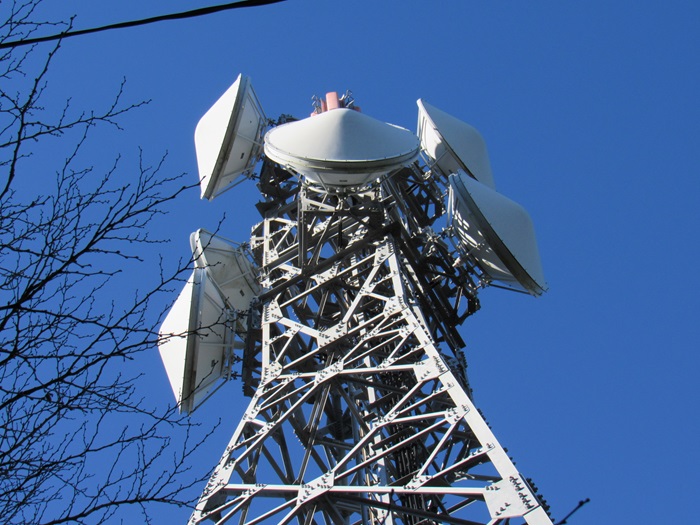

TTLアンテナ2
別の角度から。

・手前やや左向け:富津局へTTL送り(全局共用・推測)
・その右隣:上総湊局へTTL送り(全局共用・推測)
・中央やや右向け:富山局へTTL送り(全局共用・推測)
・奥向け:上段:大多喜TTL固定局を受信(全局共用・推測)
・奥向け:下段:市原加茂局へTTL送り(全局共用・推測)
・右側:奥向け:清澄山へTTL送り(全局共用・推測)

TTLアンテナ3
さらに別の角度から。

・上段:左向け:富津局へTTL送り(全局共用・推測)
・中段:左向け:上総湊局へTTL送り(全局共用・推測)
・下段:左向け:富山局へTTL送り(全局共用・推測)
・中央手前向け:清澄山へTTL送り(全局共用・推測)
・上段:右向け:大多喜TTL固定局を受信(全局共用・推測)
・下段:右向け:市原加茂局へTTL送り(全局共用・推測)

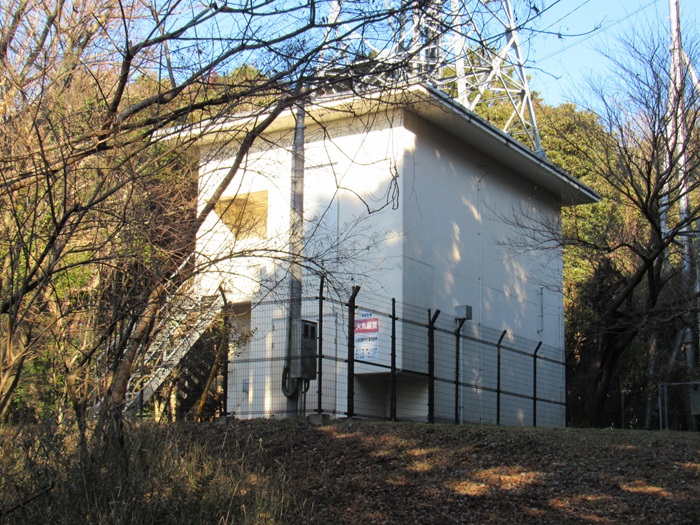

局舎

局舎
全局共用の局舎です。

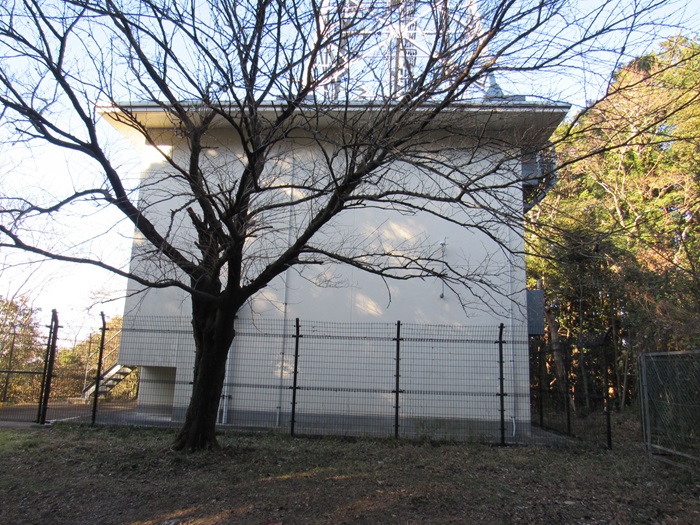

局舎2
別の角度から撮影。

局舎3
さらに別の角度から撮影。

局舎

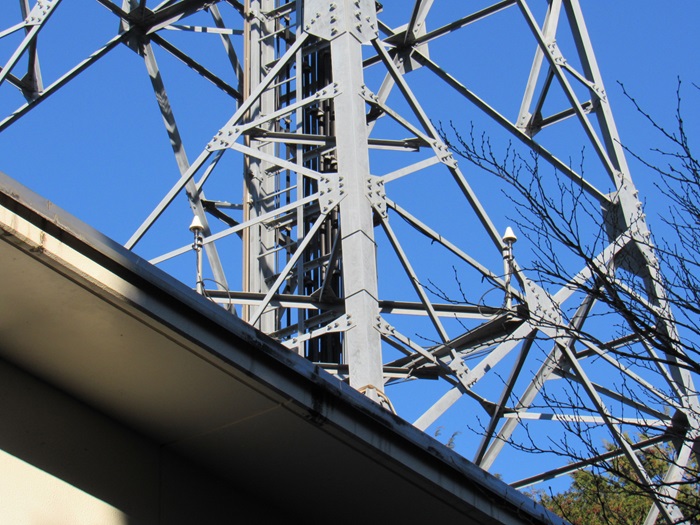

GPSアンテナ
GPSアンテナ×2

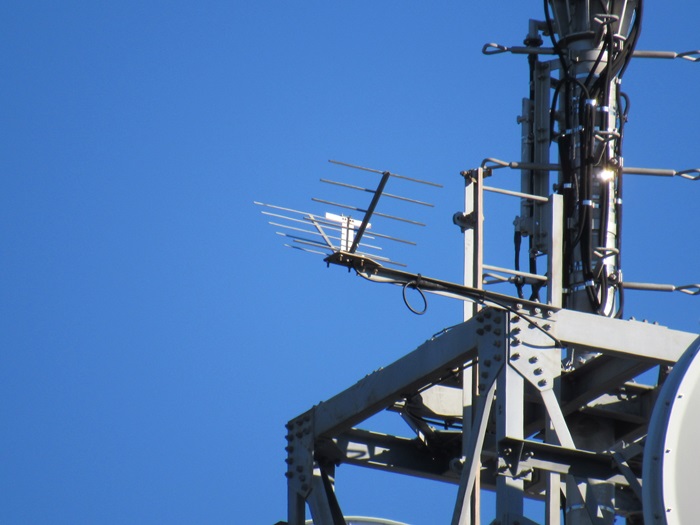

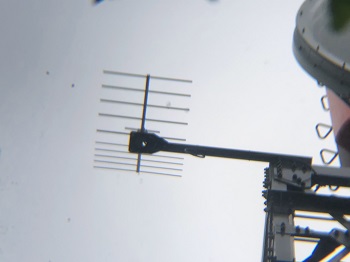

モニターアンテナ
自局のモニターアンテナです。

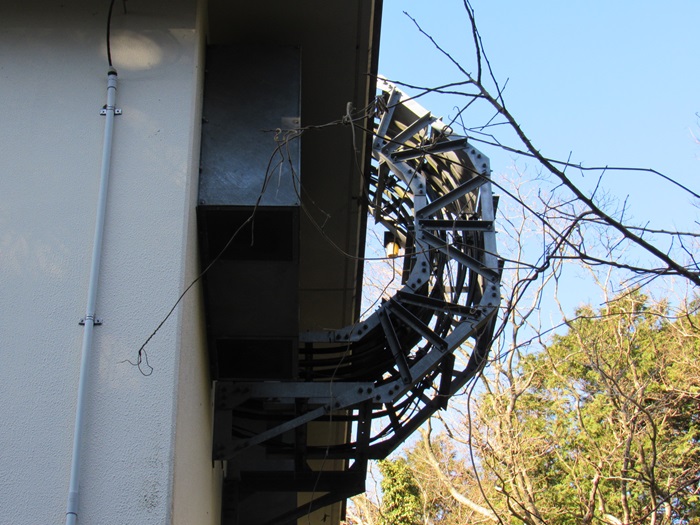

ケーブルラック
ケーブルラック。

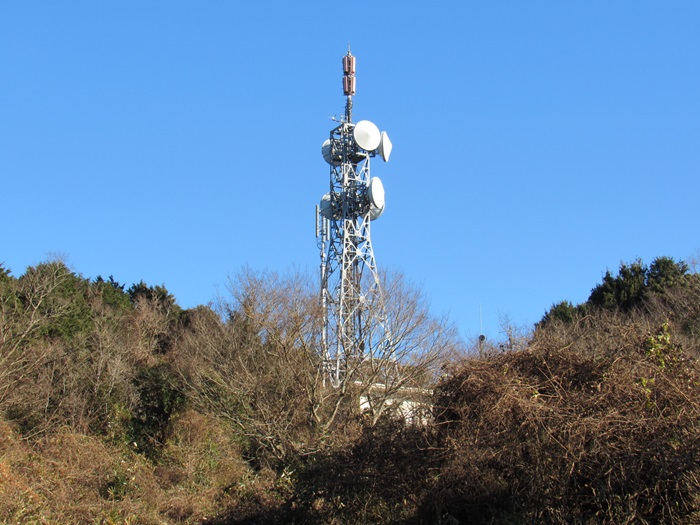

全体像
送信所へ向かっている最中に撮影した全体画像です。

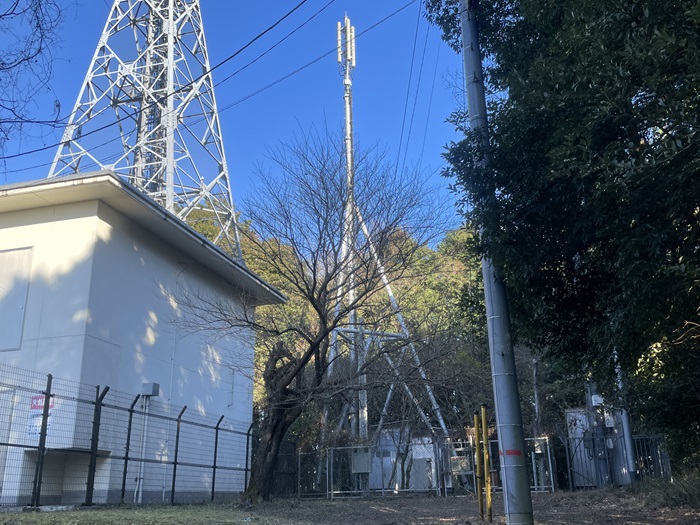

ソフトバンク基地局
デジタルテレビ送信所真横にあるソフトバンク基地局。
元チバテレビのアナログ送信塔を再利用してアンテナを取り付けたようです。

ソフトバンク基地局2
アナログテレビ時代の局舎は現存していました。

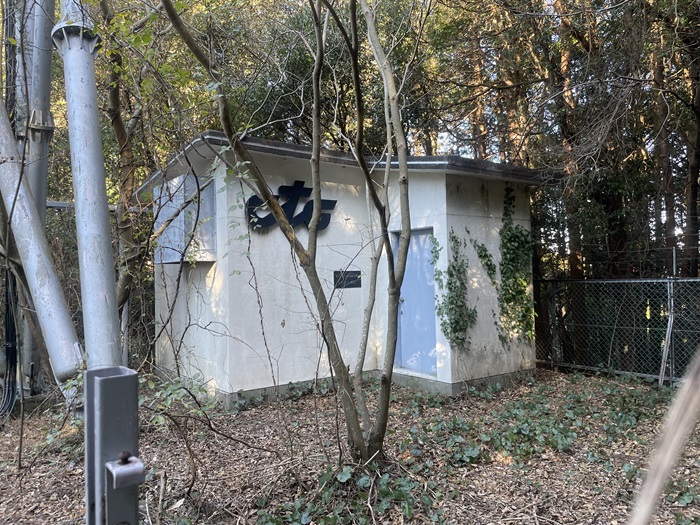

ソフトバンク基地局3

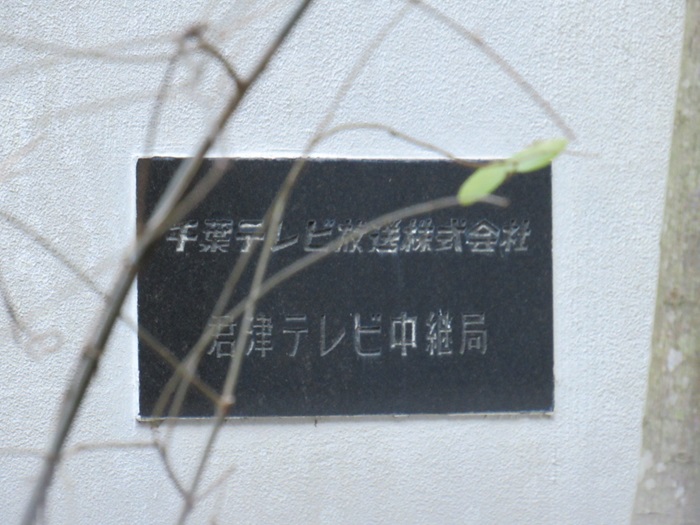

チバテレビの表札。

君津市防災行政無線

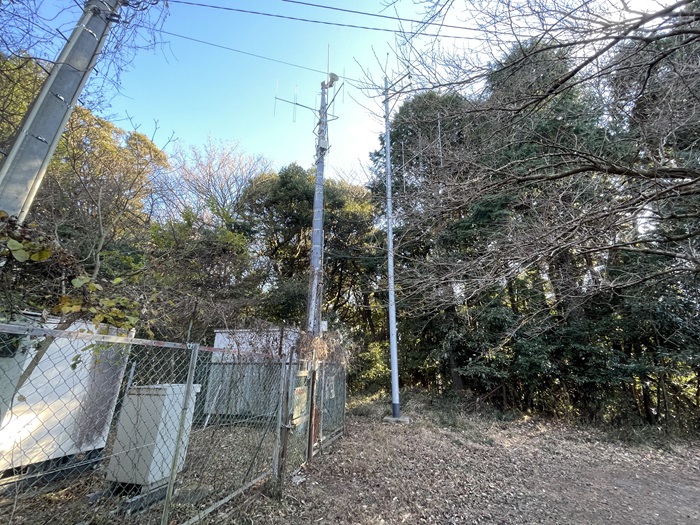

デジタルテレビ中継局の道路を挟んだ向かいにある、君津市防災行政無線の中継局のようです。

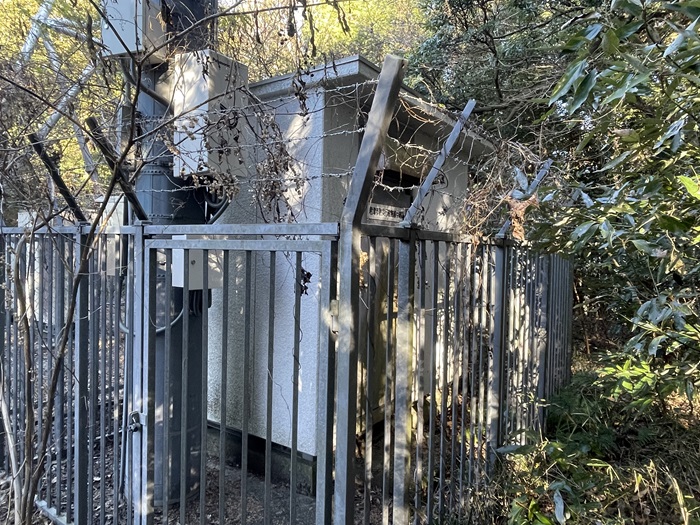

君津市防災行政無線2
その局舎です。

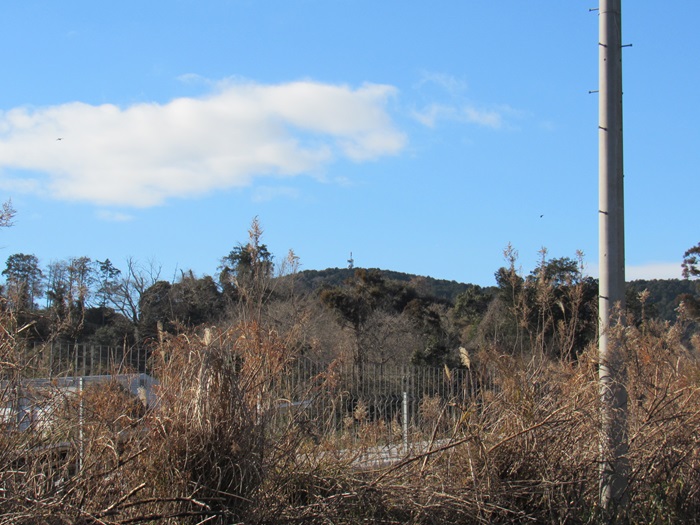

遠望撮影

遠望撮影
送信所東側のもくもく街道沿いから撮影した遠望画像です。

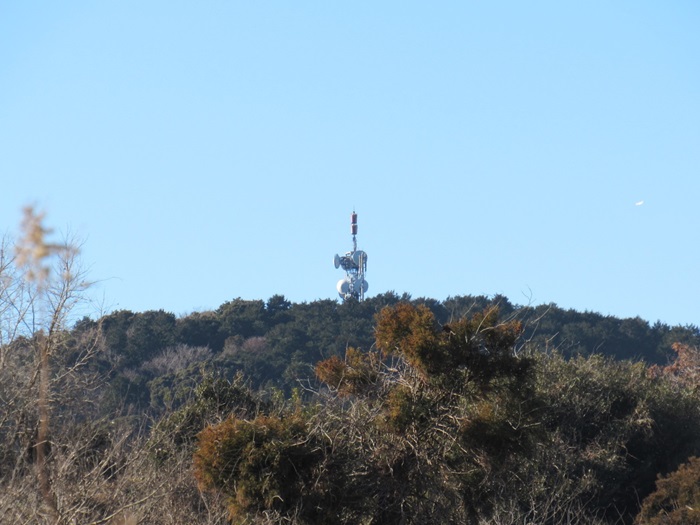

遠望撮影2
少し拡大しました。

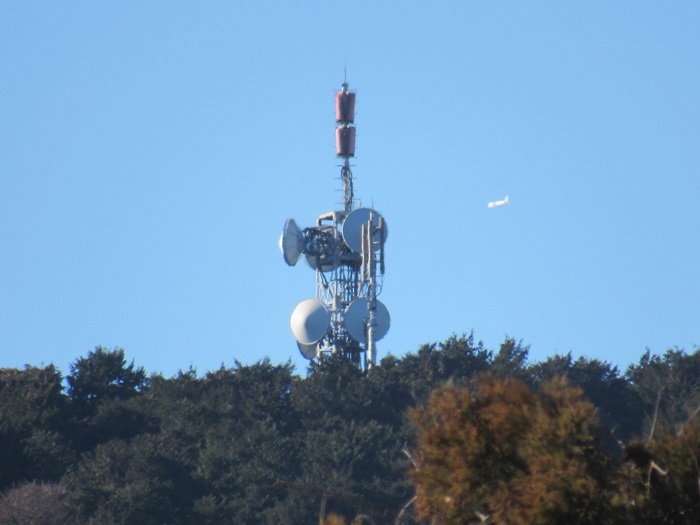

遠望撮影3
さらに拡大しました。

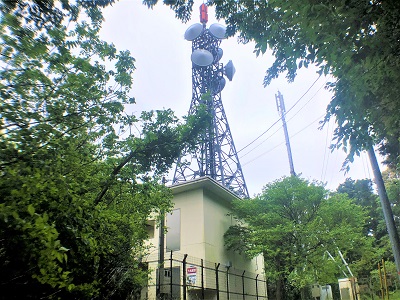

2020年05月10日訪問時

2020年05月10日訪問時
2020年05月10日訪問時の画像です。
当日は天気がイマイチでした。

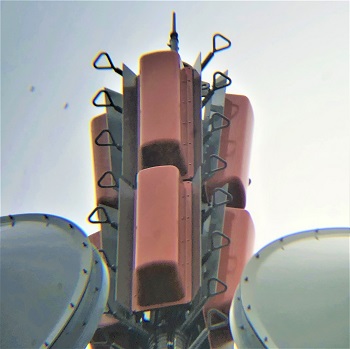

送信アンテナ

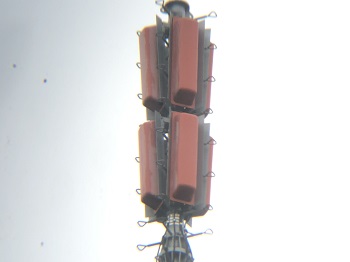

送信アンテナ
送信アンテナです。
・双ループ4L2段4面(全波共用)
送信アンテナ2
別角度から撮影。

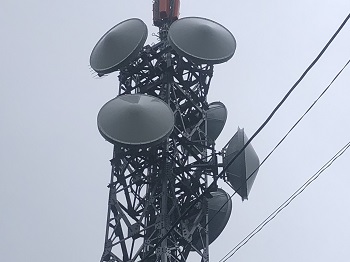

受信アンテナ

受信アンテナ
全波ともにTTL受信のようです。
おそらく大多喜TTL固定局受けです。

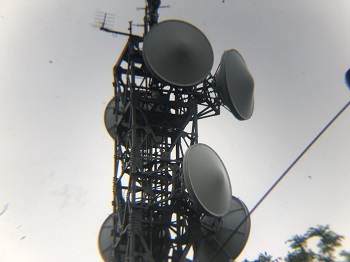

受信アンテナ2
市原加茂・富津・上総湊・富山固定局・清澄山固定局の送り出しも
この固定局には備えているようです。

局舎

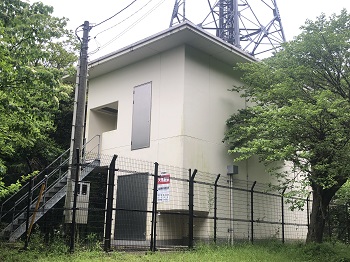

局舎
局舎です。
モニターアンテナ
モニターアンテナです。

参考文献

こちらのサイトでも詳しく解説しています。
君津テレビ中継局(いなしん村) さま
送信塔見て歩きWeb さま
