船橋三山テレビ・FM送信所(千葉県・船橋市)

船橋三山テレビ・FM送信所

千葉県船橋市三山の住宅地にある千葉テレビとNHK千葉放送局のFM放送、BAYFMの基幹送信所です。
在京テレビ・NHK・千葉テレビ共用のTTL固定局も併設されています。
送信所の周りには住宅街が広がっています。

■最終訪問日:2020年05月10日
■初回訪問日:2018年01月02日

送信所設備概要(ラジオ)
放送局名 周波数 空中線電力 実効輻射電力
BAYFM 78.0MHz 5kW 23kW
NHK千葉FM 80.7MHz 25kW
送信所設備概要(地デジ)
放送局名 チャンネル 空中線電力 実効輻射電力
チバテレ 30ch 500W 4.2kW

2024年12月11日訪問時

2024年12月11日訪問時の画像です。
午後の訪問につき逆光画像が多めです。

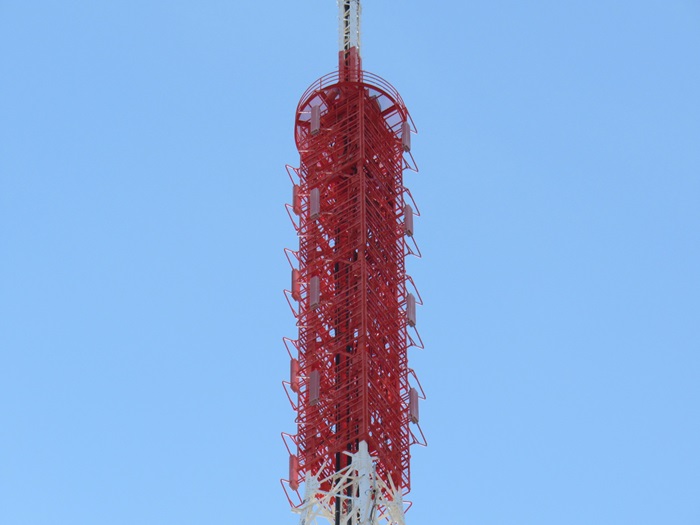

テレビ送信アンテナ

テレビ送信アンテナ

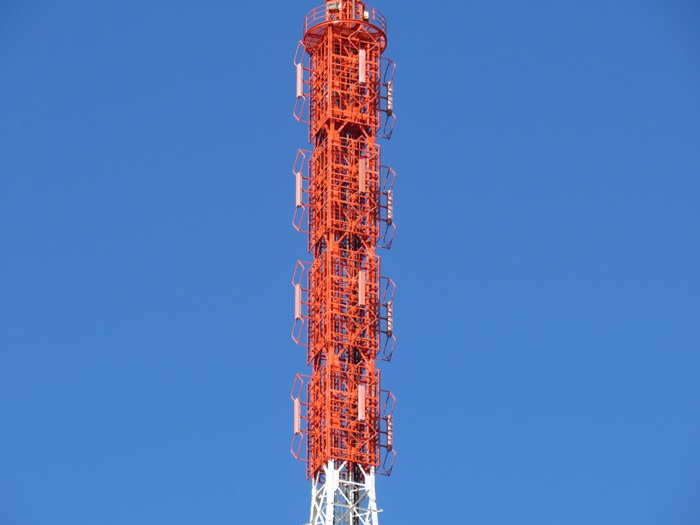

チバテレビの送信アンテナです。

・4L双ループ3段4面(チバテレビ)

テレビ送信アンテナ2
別の角度から撮影。

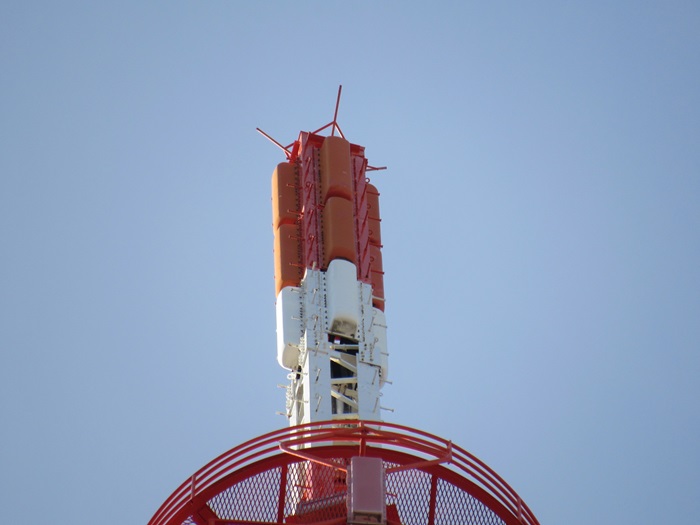

テレビ送信アンテナ3
見上げショット。

テレビ送信アンテナ4
さらに別の角度から。

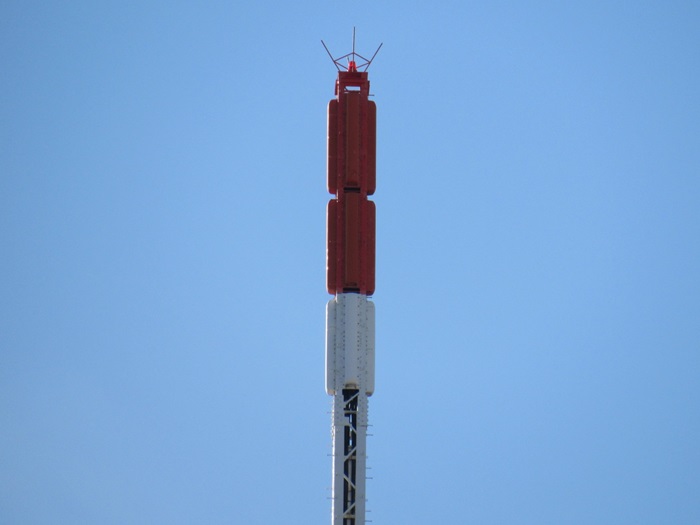

FM送信アンテナ

FM送信アンテナ

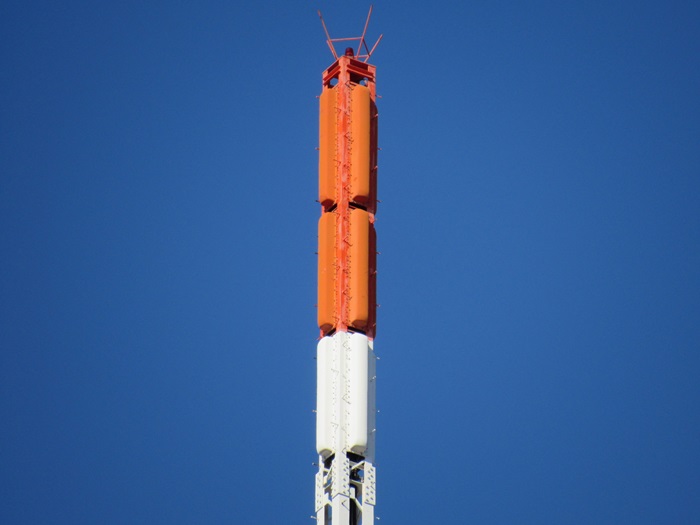

NHK-FM・BAYFMで共用の送信アンテナです。

・2L双ループ4段4面(NHK-FM・BAYFMで共用)

FM送信アンテナ2
別の角度から撮影。

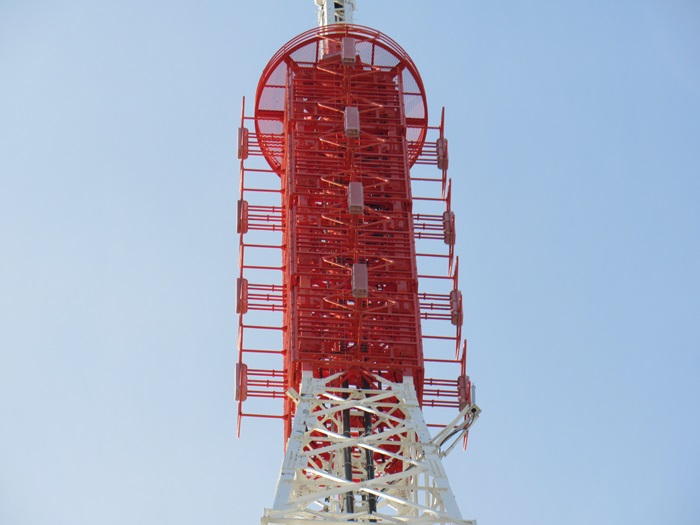

FM送信アンテナ3
見上げショット。

FM送信アンテナ4
さらに別の角度から。

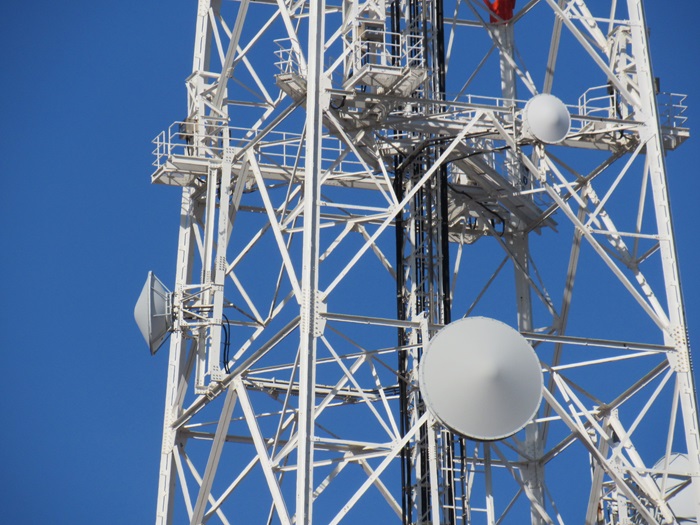

STL・TTLアンテナ

STL・TTLアンテナ
各種STL・TTL関係のアンテナです。

・左向け:スカイツリーからTTL受信(NHK・東京民放5社)
・中央上段:NHK千葉放送局からのSTL受信(NHK-FM)
・中央:大多喜へTTL送り(NHK・東京民放5社・チバテレビ)
・中央右下:千葉テレビ演奏所からSTL受信(チバテレビ)
・正面左下:BAYFM演奏所からのSTL受信(BAYFM)
・右側右向け:佐原へTTL送り(NHK・東京民放5社・チバテレビ)

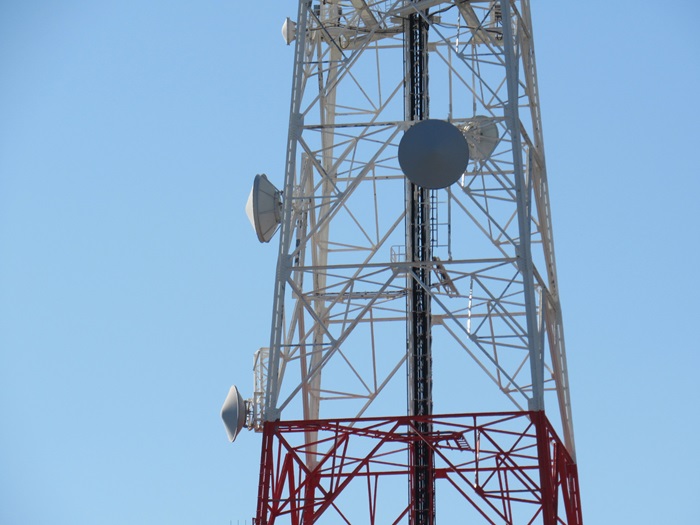

STL・TTLアンテナ2
少し拡大しました。

・左向け:スカイツリーからTTL受信(NHK・東京民放5社)
・中央上段:NHK千葉放送局からのSTL受信(NHK-FM)
・中央下段:大多喜へTTL送り(NHK・東京民放5社・チバテレビ)

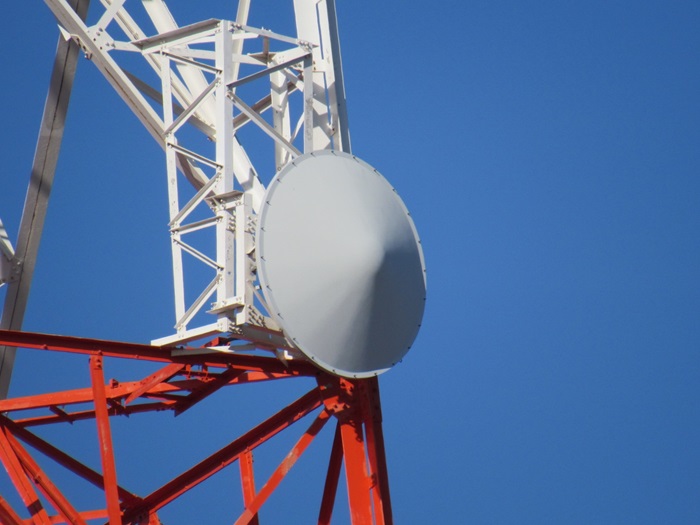

STL・TTLアンテナ3
チバテレビのSTL受信アンテナです。

・千葉テレビ演奏所からSTL受信(チバテレビ)

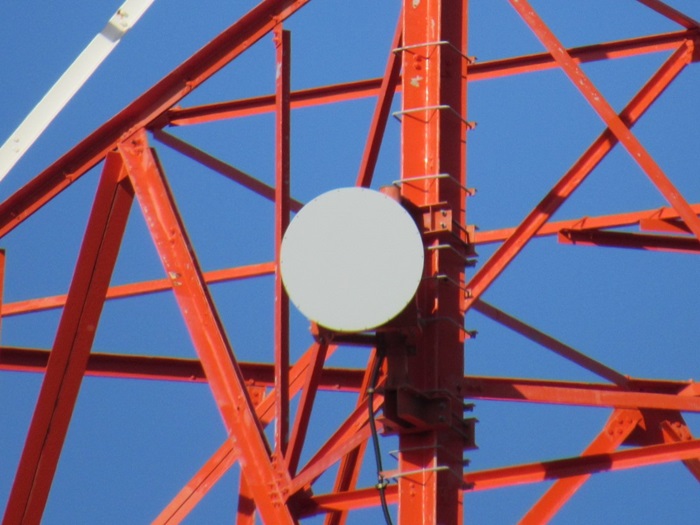

STL・TTLアンテナ4
BAYFMのSTL受信アンテナです。

・BAYFM演奏所からのSTL受信(BAYFM)

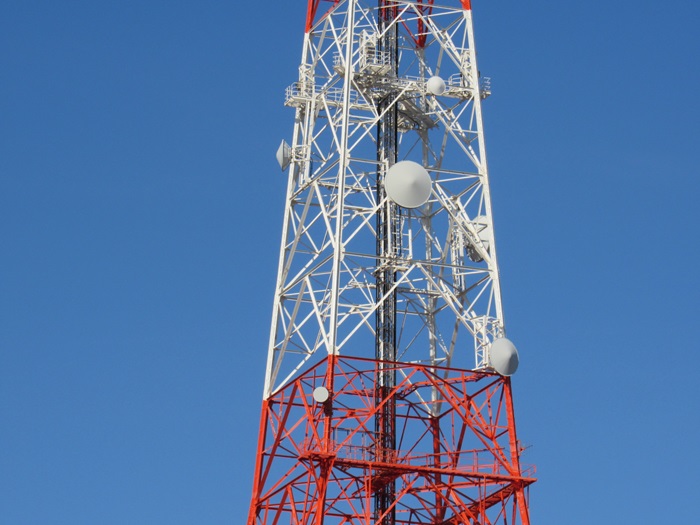

STL・TTLアンテナ5
各種STL・TTL関係のアンテナです。

・中央奥向け:スカイツリーからTTL受信(NHK・東京民放5社)
・左向け上段:NHK千葉放送局からのSTL受信(NHK-FM)
・左向け中央:大多喜へTTL送り(NHK・東京民放5社・チバテレビ)
・左向け下段:千葉テレビ演奏所からSTL受信(チバテレビ)
・中央手前向け:佐原へTTL送り(NHK・東京民放5社・チバテレビ)

局舎

局舎
局舎が2棟見えます。
左側がTTL局舎、右側がNHK・BAYFM共用局舎です。

局舎2
TTL局舎のようです。

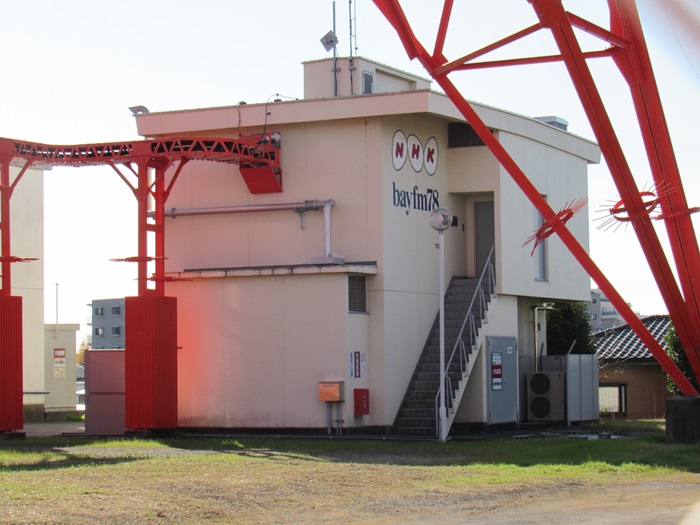

局舎3
NHK・BAYFM共用の局舎です。

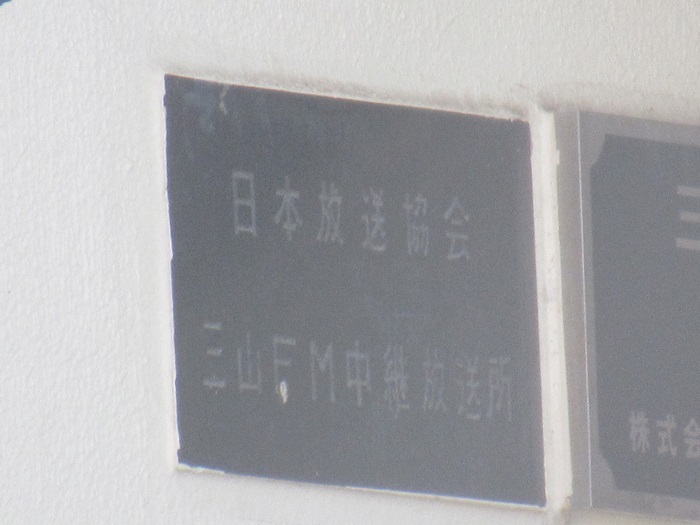

表札
壁面のペイントと表札が見えます。

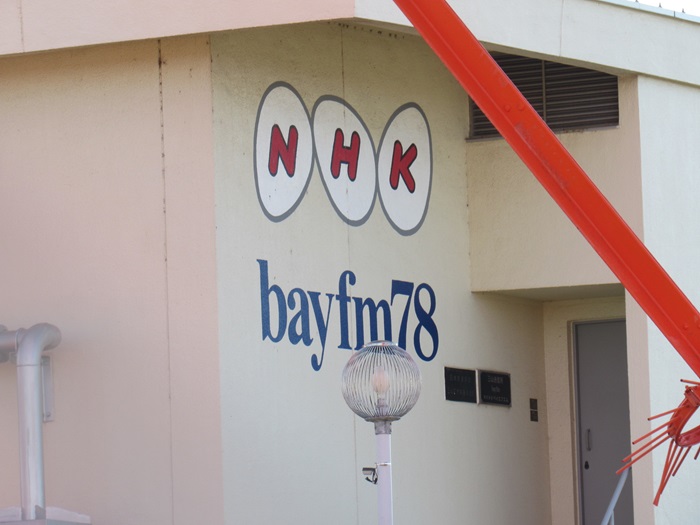

表札2
NHKとBAYFMの局舎が見えます。

表札3
NHKの表札です。

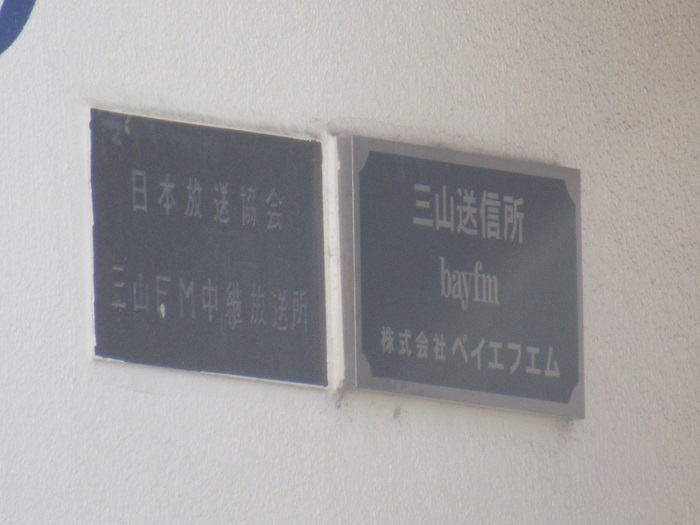

表札4
BAYFMの表札です。

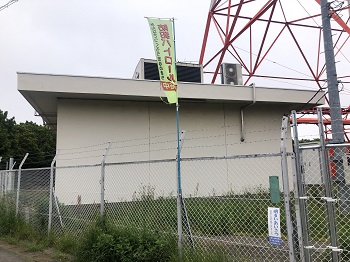

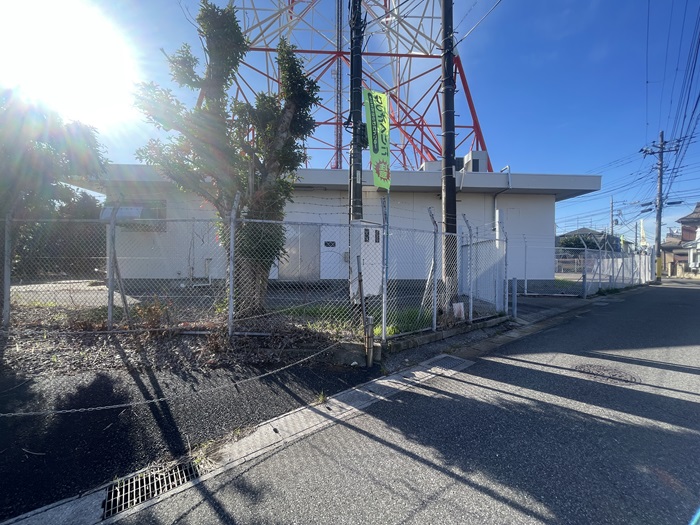

局舎4
道路沿いにあるチバテレビの局舎です。

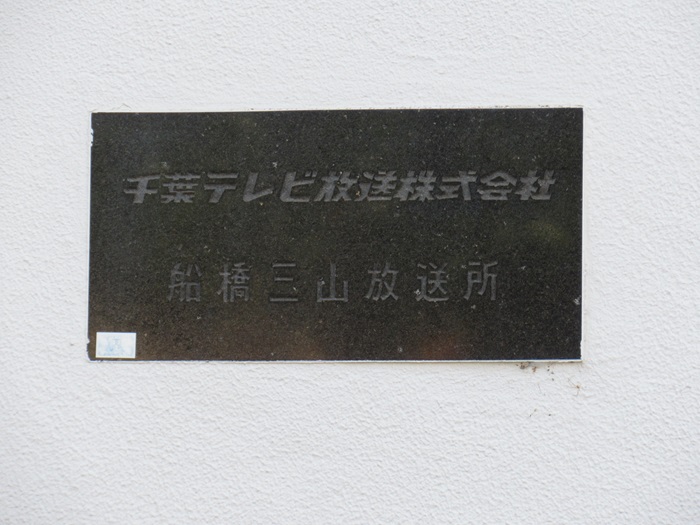

表札5
チバテレビの表札です。

局舎5
別の角度から。

その他

アンテナ

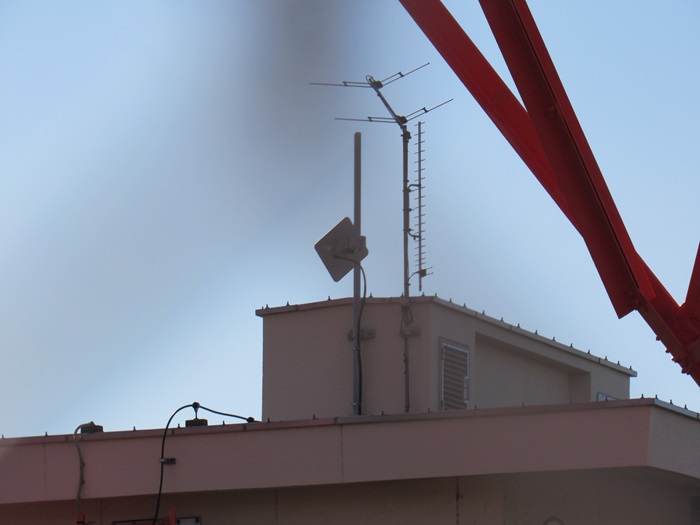

NHK・BAYFM共用局舎の屋上にあるアンテナ類です。
衛星電話や自局のモニターアンテナが付いていました。

アンテナ2
チバテレビ局舎の屋上にあるアンテナ類です。
東京方面へ向いたVHFアンテナ、垂直偏波の他局へ向いていると思われるUHF帯テレビアンテナ。
真上を向いている自局モニターアンテナがあります。

アンテナ3
東京方面を向いていると思われるFM帯八木アンテナ2列です。
NHKの予備受信用だと思います。

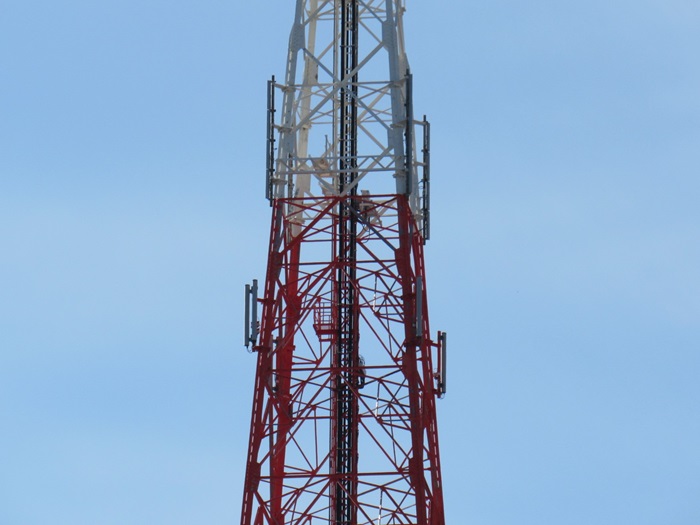

携帯電話アンテナ
MCA無線のアンテナのようです。

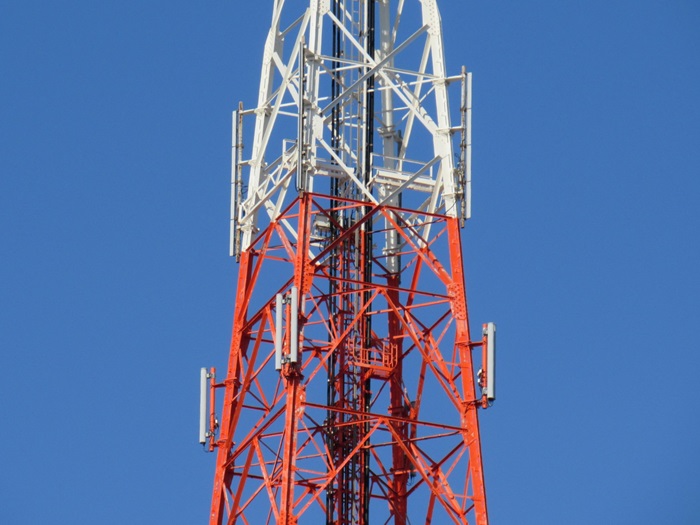

携帯電話アンテナ2
別の角度から撮影。

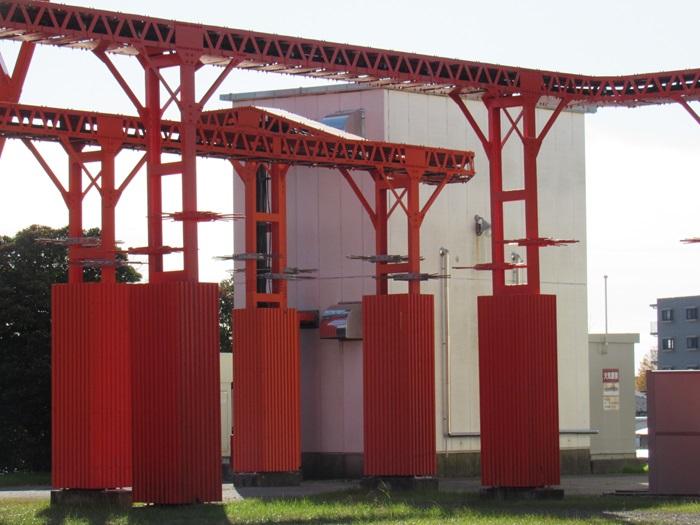

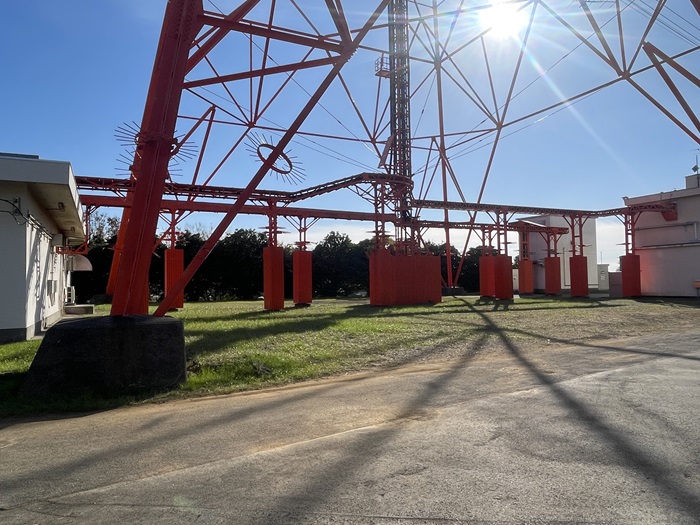

ケーブルラック
3つの局舎とケーブルラックです。

全体像
最後に少し離れた場所から全体撮影

2020年05月10日訪問時

2020年05月10日訪問時の画像です。
当時の編集スタイルのため、画像が小さめです。

送信アンテナ

テレビ送信アンテナ

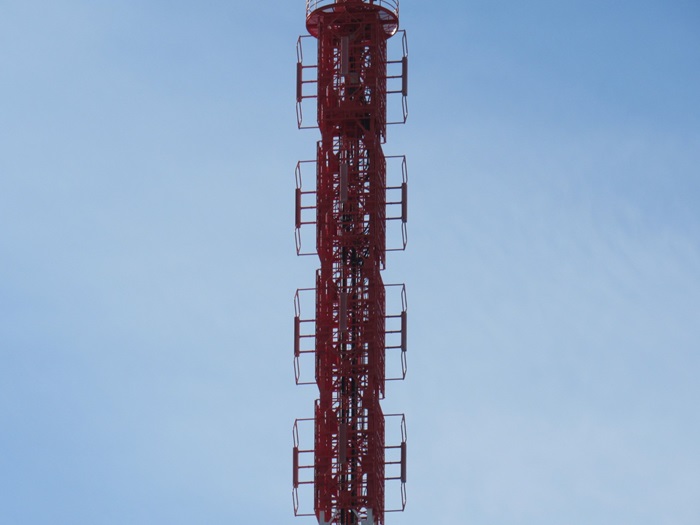

チバテレビの送信アンテナです。
・双ループ4L3段4面(チバテレビ)

FM送信アンテナ

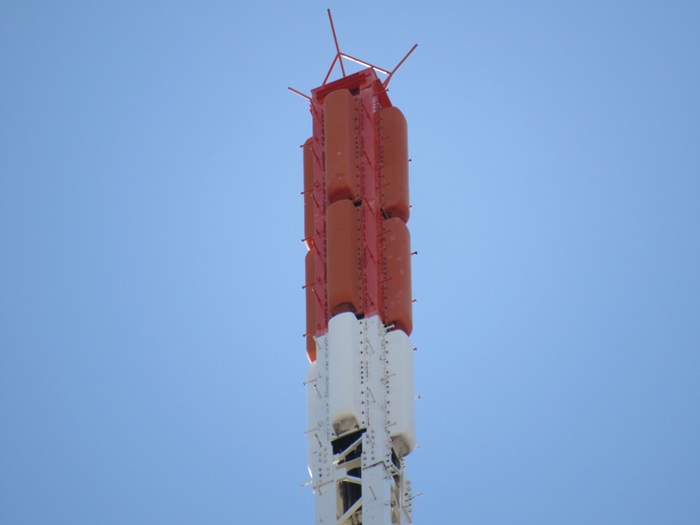

bayfm・NHK千葉FMの送信アンテナです。
・双ループアンテナ4段4面(bayfm・NHK-FM共用)

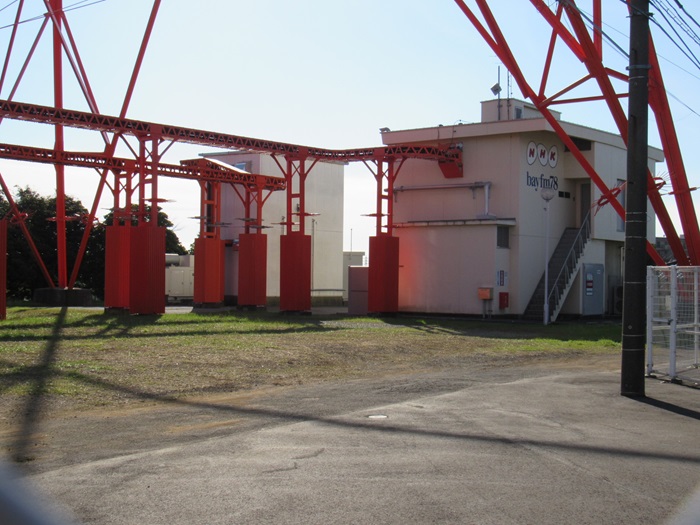

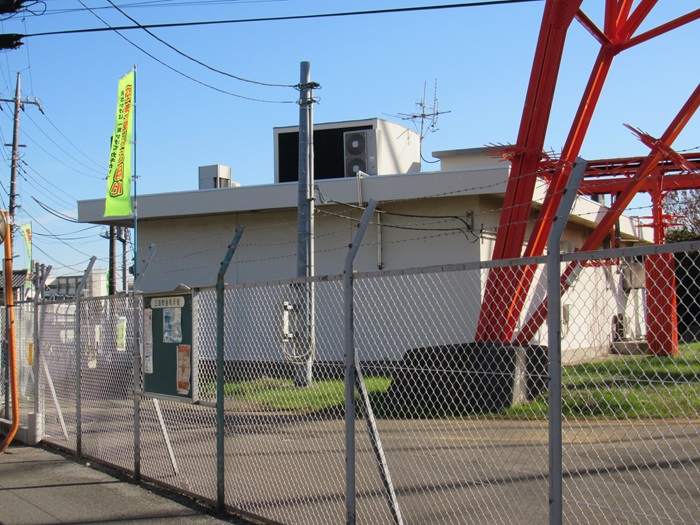

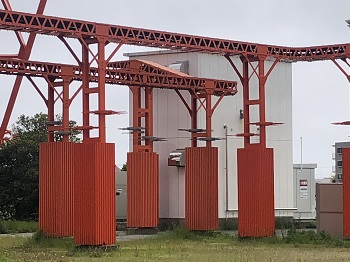

局舎

局舎

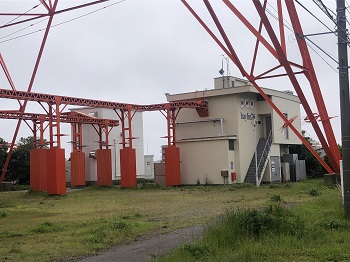

チバテレビの局舎です。
局舎2
表札です。

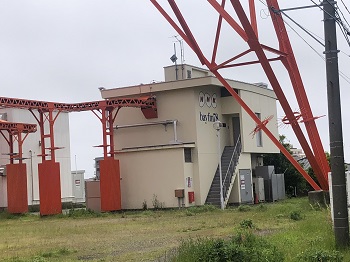

局舎3
NHKとbayfmの局舎です。

局舎4
民放5社などのTTL局舎だと思われます。

局舎5
全体像

参考文献

こちらのサイトでも詳しく解説しています。
君津テレビ中継局(いなしん村) さま
船橋三山FM送信所(茂木ネットワークセンター) さま
