大多喜テレビ中継局(千葉県・夷隅郡大多喜町)

送信所の場所は千葉県夷隅郡大多喜町横山(伊東大山)にあるデジタルテレビの中継局です。
NHKと東京広域テレビ5局・千葉テレビの中継局です。
テレビ中継局にはTTL固定局が併設されていて、長南・東金・君津・岬方面へ伝送しているハブ局でもあります。
送信所付近にはNHKのFPU基地局もあります。

最終訪問日:2025年01月04日
初回訪問日:2020年05月10日

2025年01月04日訪問時

2025年01月04日訪問時の画像です。
晴天で撮影日和でした。

送信アンテナ

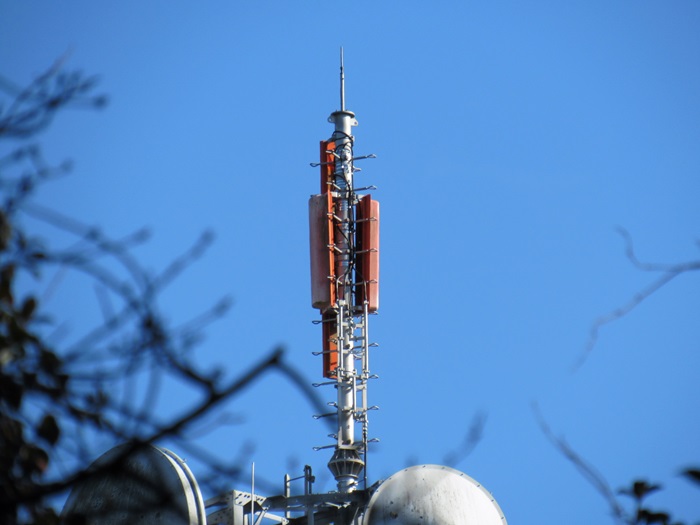

送信アンテナです。

・4L双ループ2段1面＋1段2面(全局共用)

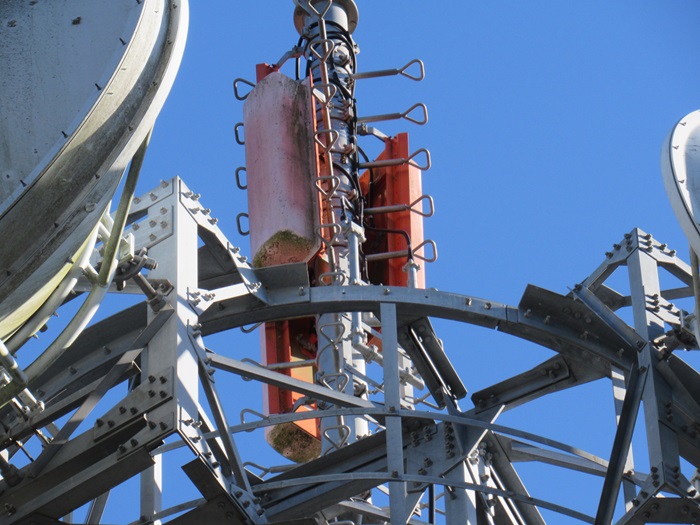

見上げショット。

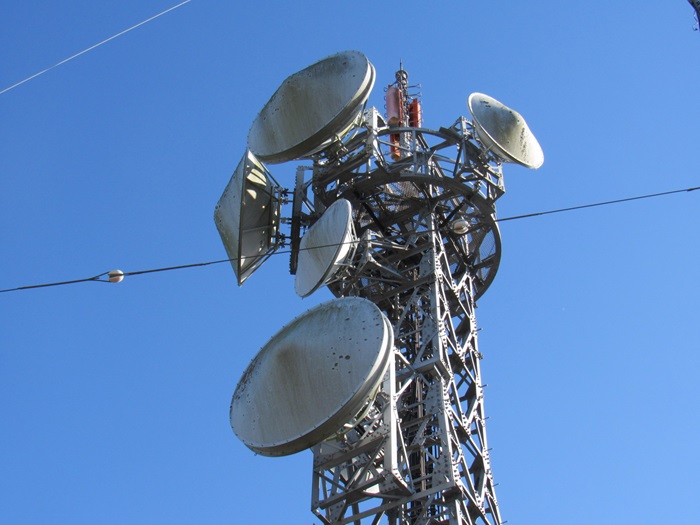

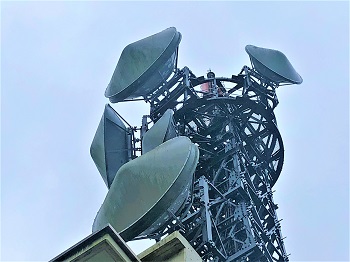

TTLアンテナ

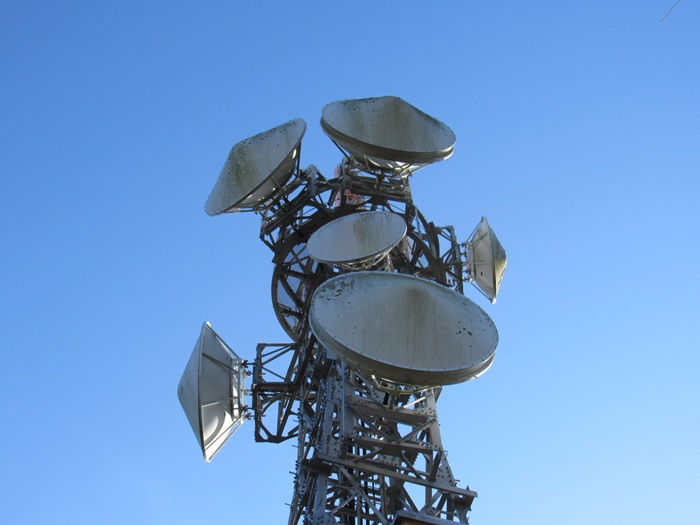

船橋TTL固定局を受信して、ここから更に長南・東金・君津・岬にTTL伝送しています。

・左向け:岬へTTL送り(全局共用)
・左向けやや手前向け:東金へTTL送り(全局共用)
・中央手前向け×2:船橋TTL固定局受け(全局共用)
・中央やや左向け:長南へTTL送り(全局共用)
・右向け:君津へTTL送り(全局共用)

別の角度から撮影。

・左向けやや手前向け:東金へTTL送り(全局共用)
・中央手前向け×2:船橋TTL固定局受け(全局共用)
・その下のやや左向け:長南へTTL送り(全局共用)
・右向け:君津へTTL送り(全局共用)

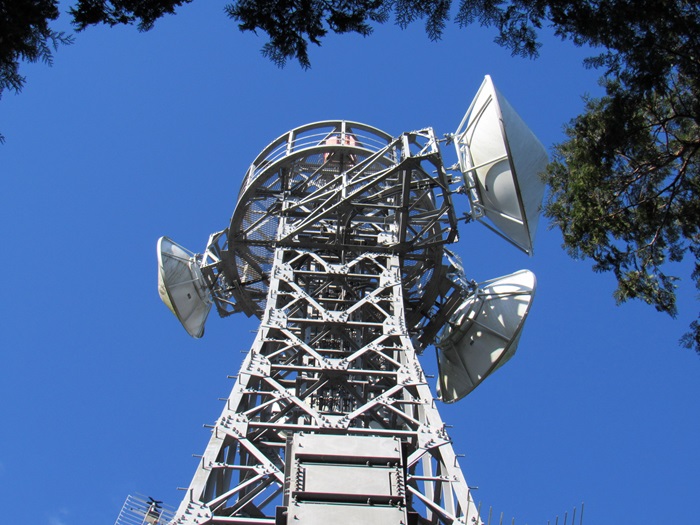

さらに別の角度から見上げショット。

・左向け:君津へTTL送り(全局共用)
・右奥向け:東金へTTL送り(全局共用)
・右向け:岬へTTL送り(全局共用)<

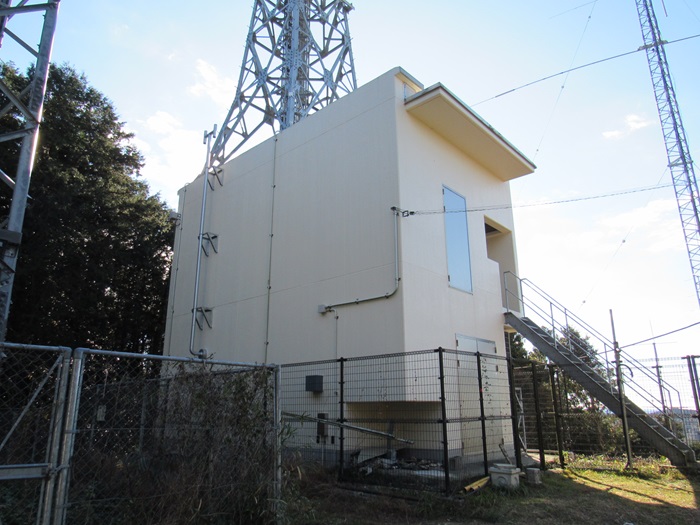

局舎

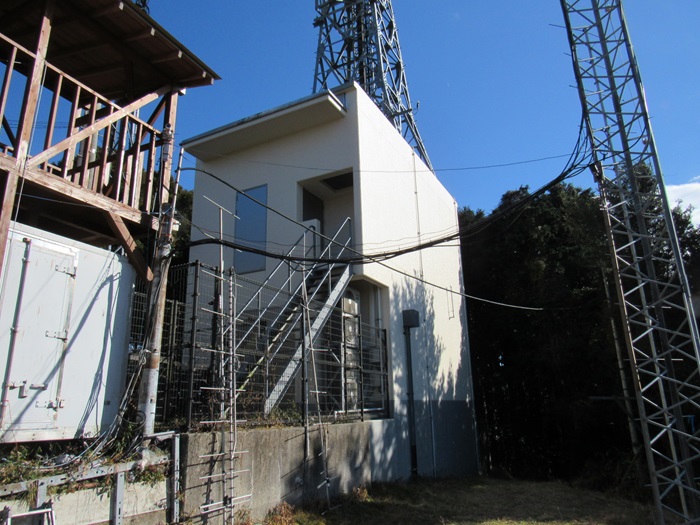

デジタル化の際に新築された全局共用の局舎です。

別の角度から撮影。

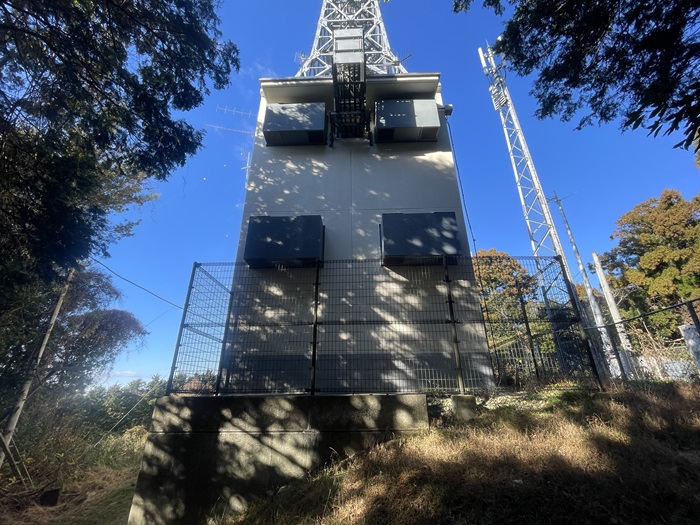

局舎の裏側です。ケーブルはこちら側から出ています。

その他

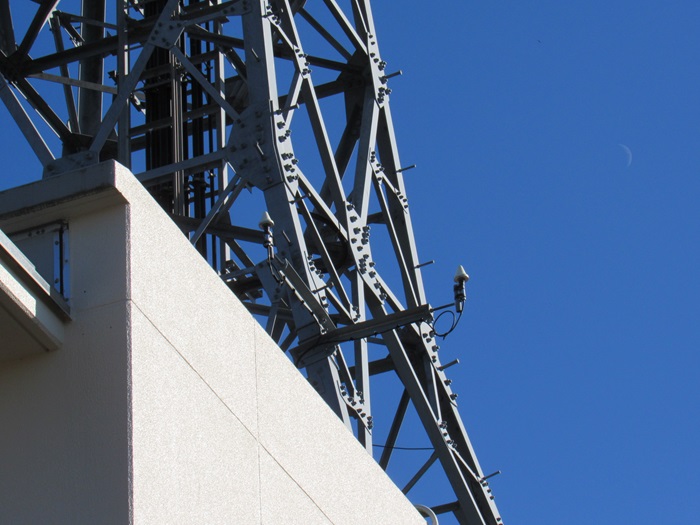

GPSアンテナです。

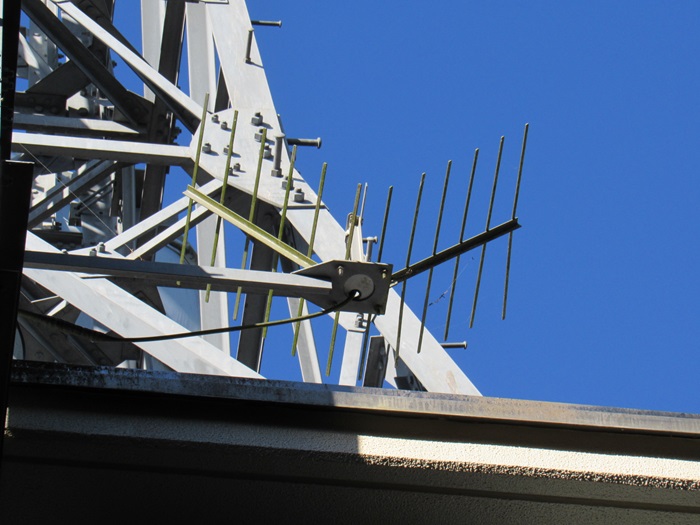

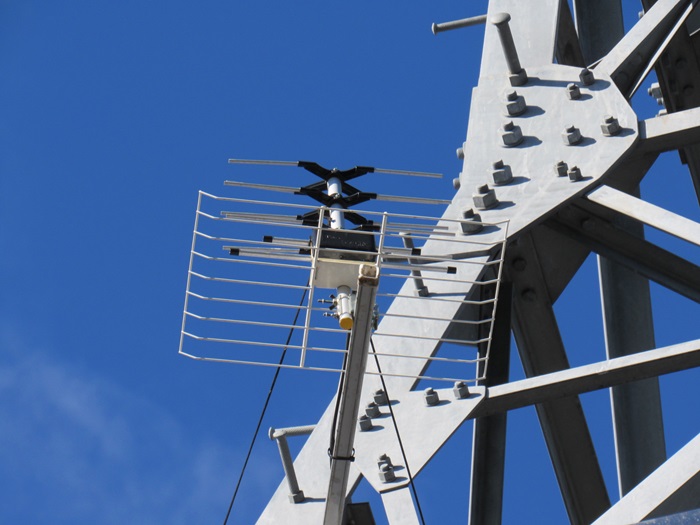

自局のモニターアンテナです。

これも自局のモニターアンテナです。おそらく民放が使用か?

局舎から出ているケーブル類。

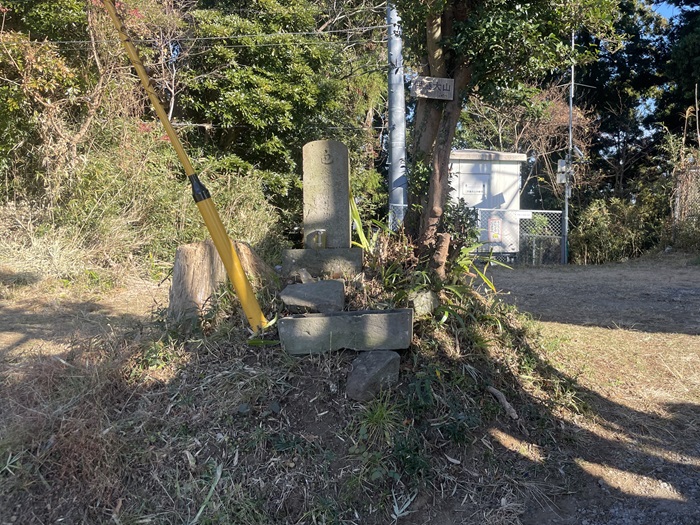

送信所脇にはなにかの石碑がありました。

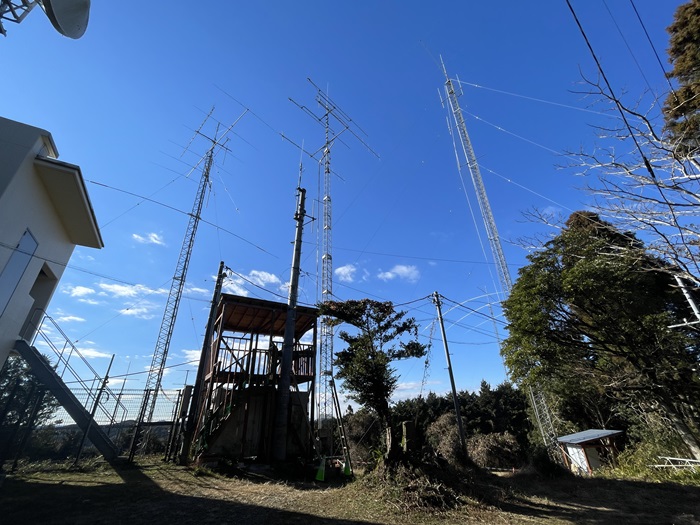

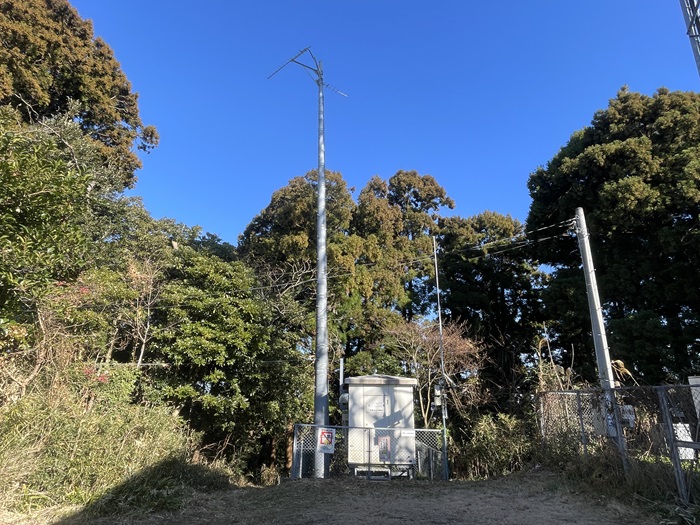

送信所付近にはアマチュア無線と思われるアンテナもありました。

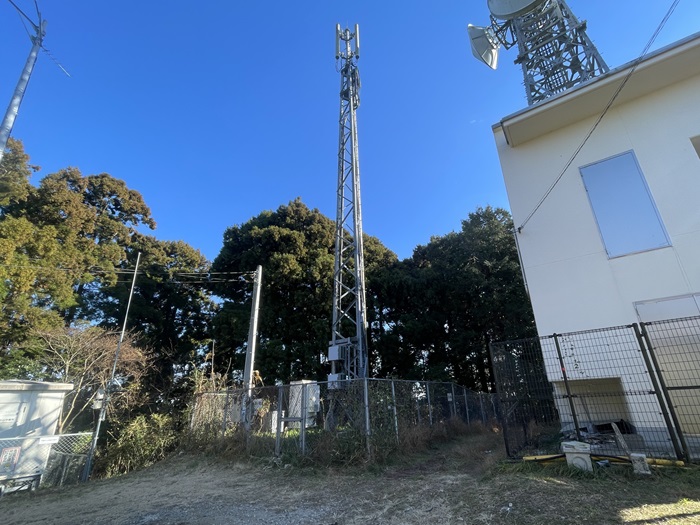

元NHK・CTC送信所の鉄塔を再利用したソフトバンク基地局。

水資源機構?

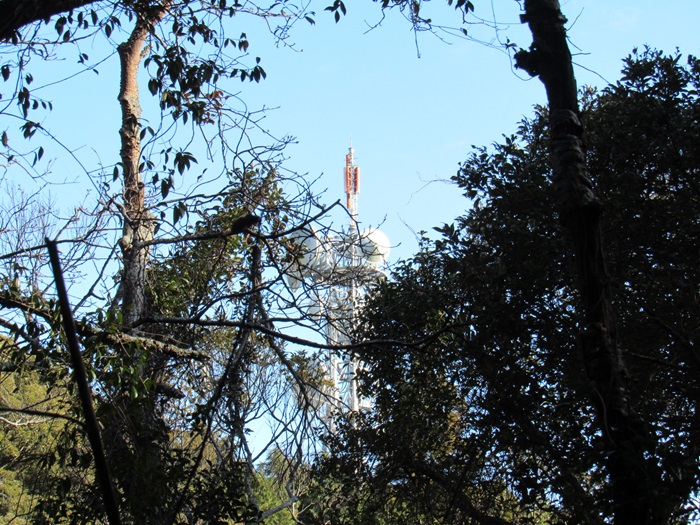

送信所に向かっている最中に見えた様子です。

別の位置から。

NHK大多喜FPU基地局

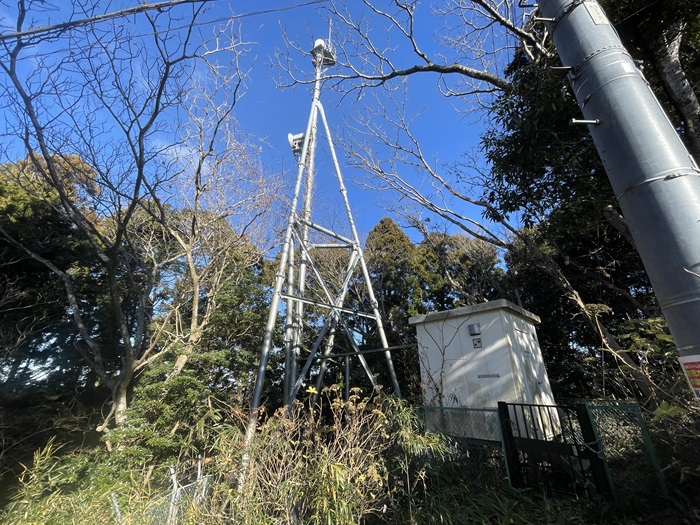

テレビ中継局の脇にある「NHK大多喜FPU基地局」です。

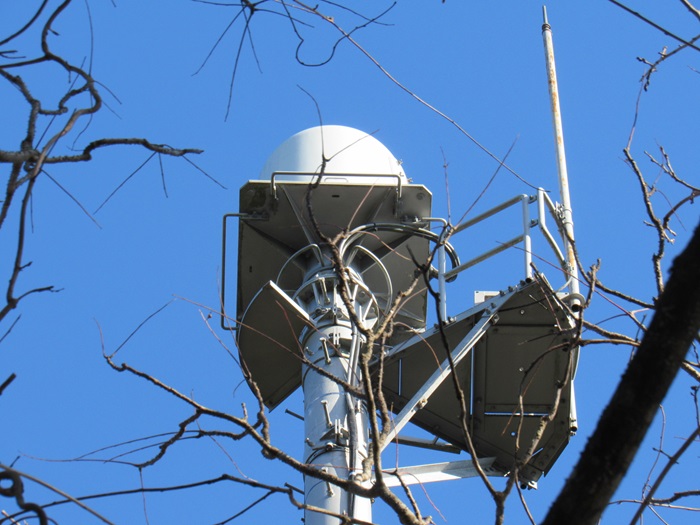

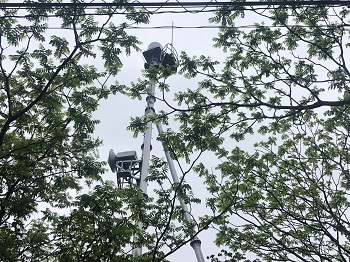

レドーム付きのFPUアンテナです。

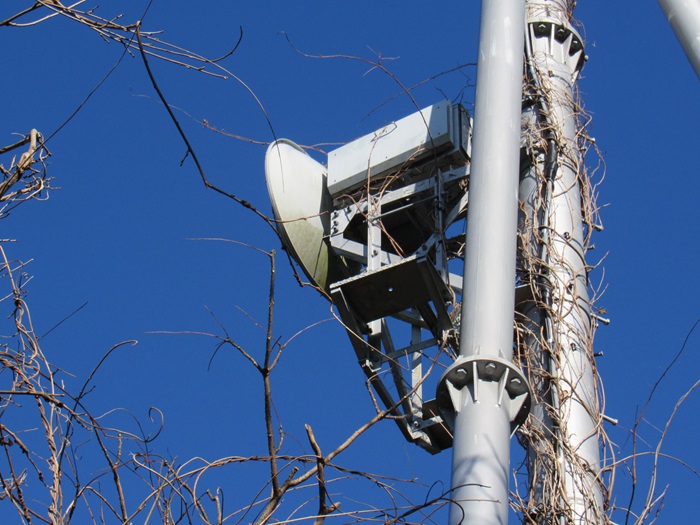

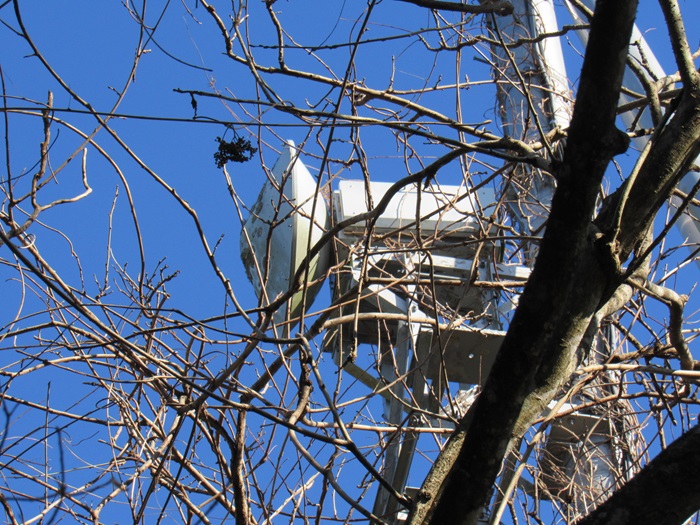

おそらく最寄り固定局送りのTSLです。

別の角度から撮影。

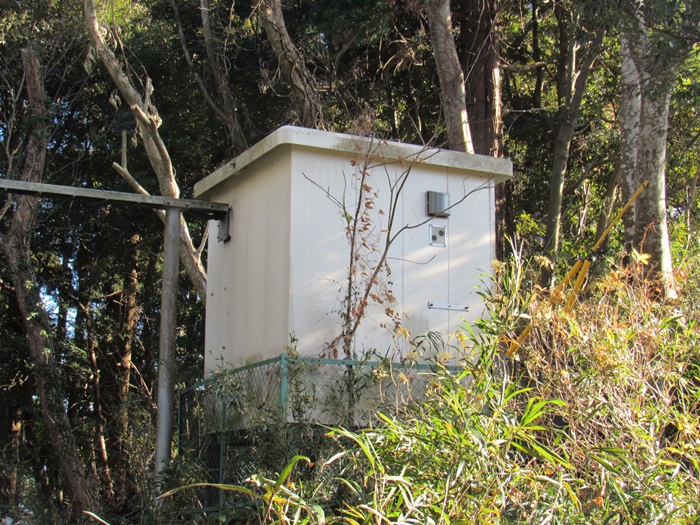

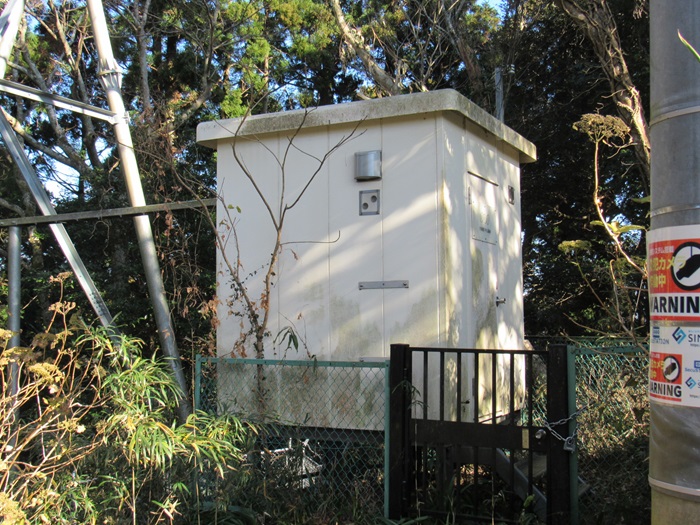

局舎です。

局舎を別の角度から。

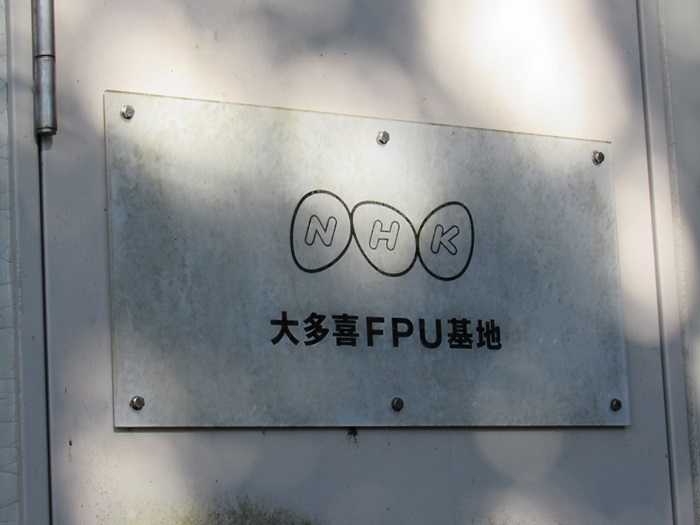

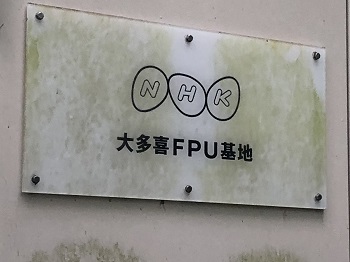

局舎の表札です。

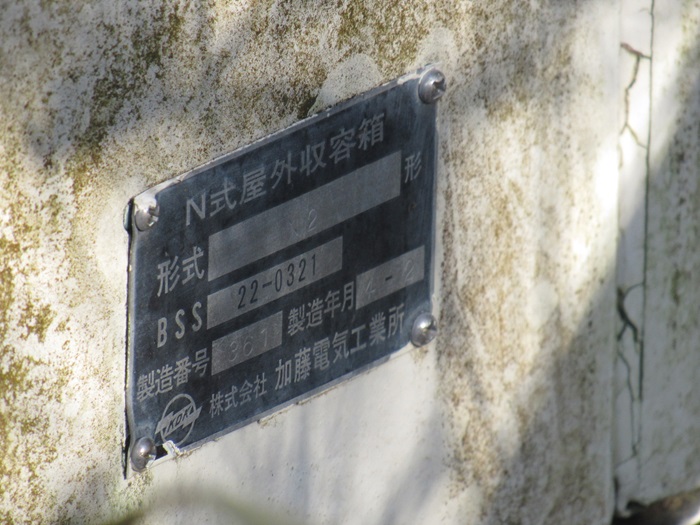

局舎の銘板です。

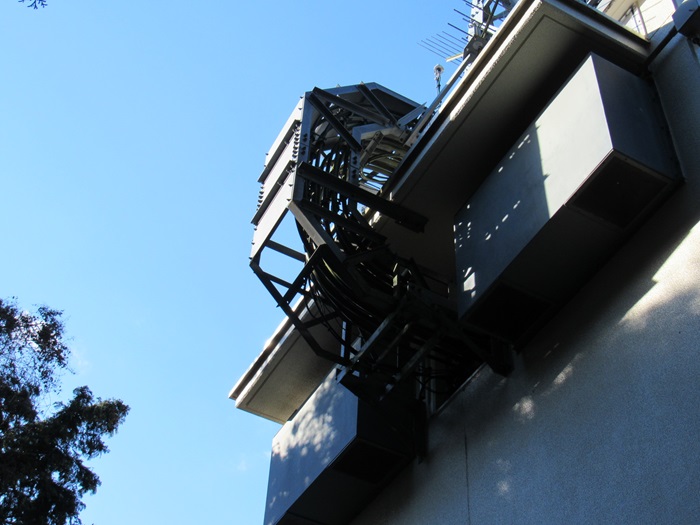

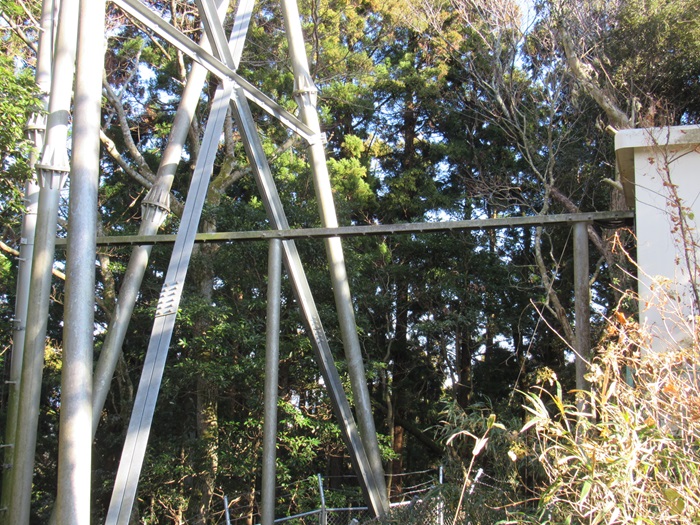

局舎から伸びるケーブルラックです。

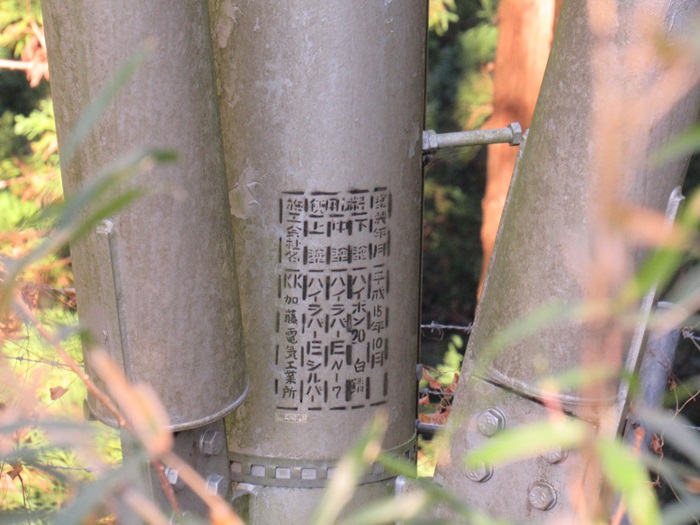

鉄塔の塗装表示です。

2020年05月10日訪問時

2020年05月10日訪問時の画像です。
あいにくの天気でしたが記録として掲載します。

送信アンテナ

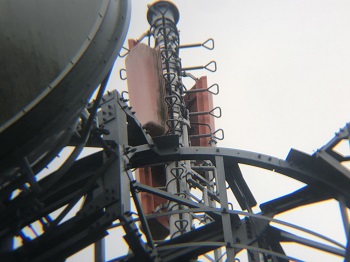

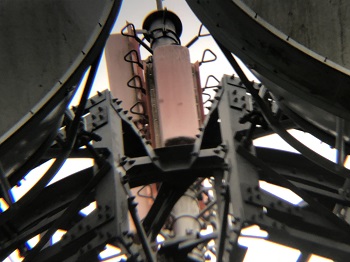

送信アンテナです。
・双ループ4L2段1面＋4L1段2面(全波共用)

別角度から撮影。

別角度から撮影。

離れた場所から撮影。

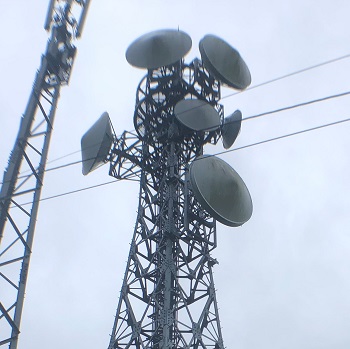

受信アンテナ

全波ともにTTL受信のようです。
やや右向きのプレートパラボラで千葉三山受けのようです。

写真中央の正面向きプレートパラボラ×2が三山向きのようです。

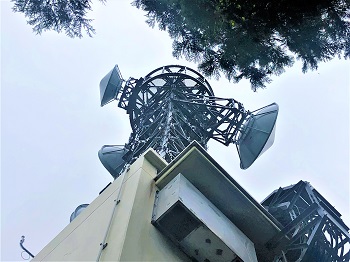

別の角度から撮影。
ここから様々な方向へTTLパラボラが向いていました。

局舎

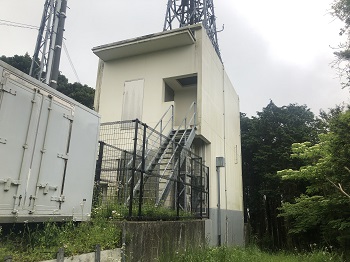

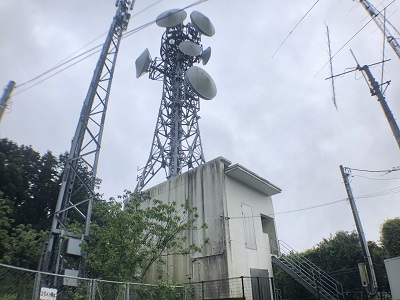

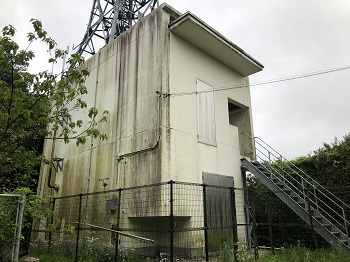

局舎です。

別角度から撮影。

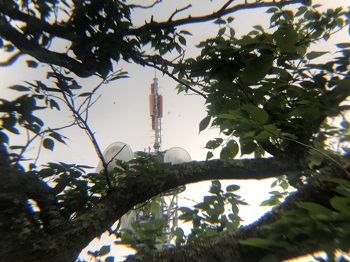

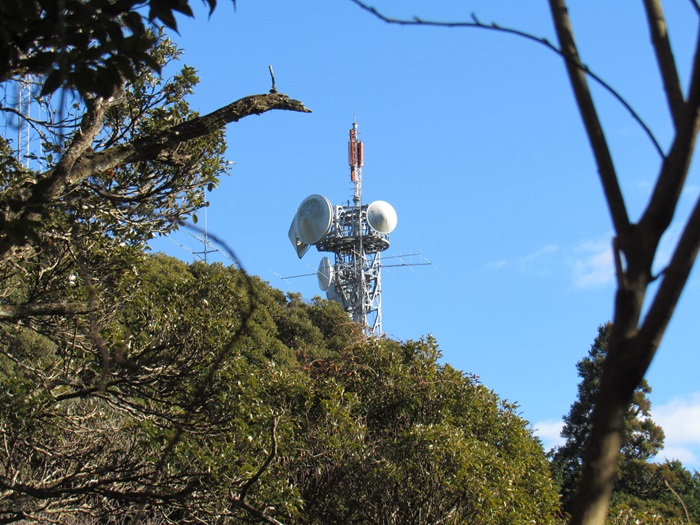

遠望です。

FPU基地

FPUの受信基地も併設されていました。

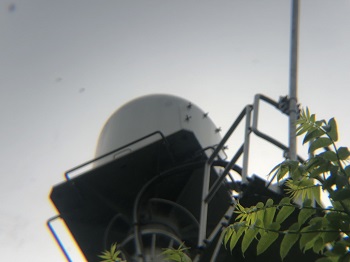

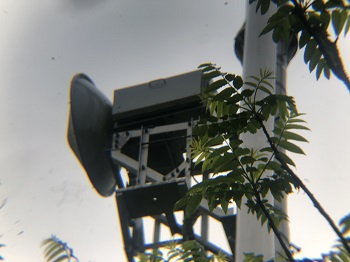

レドームに入ったFPUアンテナです。

おそらくTSL関係アンテナです。

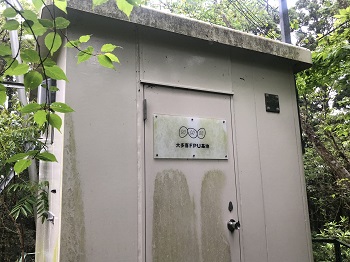

局舎です。

別角度から撮影。
