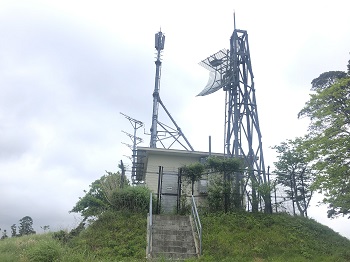

大多喜三条テレビ中継局(千葉県・夷隅郡大多喜町)
送信所の場所は千葉県夷隅郡大多喜町三条(大塚山)にあるデジタルテレビの中継局です。
NHKと東京広域テレビ5局・千葉テレビの中継局です。
最終訪問日:2025年01月04日
最終訪問日:2020年05月10日
| 送信所設備概要(地デジ) | |||
|---|---|---|---|
| 放送局名 | チャンネル | 空中線電力 | 実効輻射電力 |
| NHK千葉総合 | 20ch | 1W | 2.2W |
| NHK東京Eテレ | 13ch | ||
| チバテレ | 49ch | 2.1W | |
| 日本テレビ | 14ch | ||
| テレビ朝日 | 17ch | ||
| TBSテレビ | 15ch | ||
| テレビ東京 | 18ch | ||
| フジテレビ | 19ch | ||
2025年01月04日訪問時
2025年01月04日訪問時の画像です。
今回も天気がいまいちでしたが、記録として掲載します。

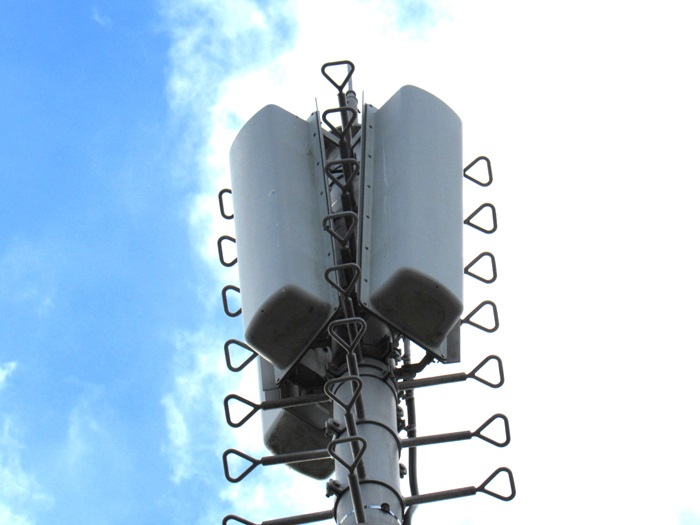

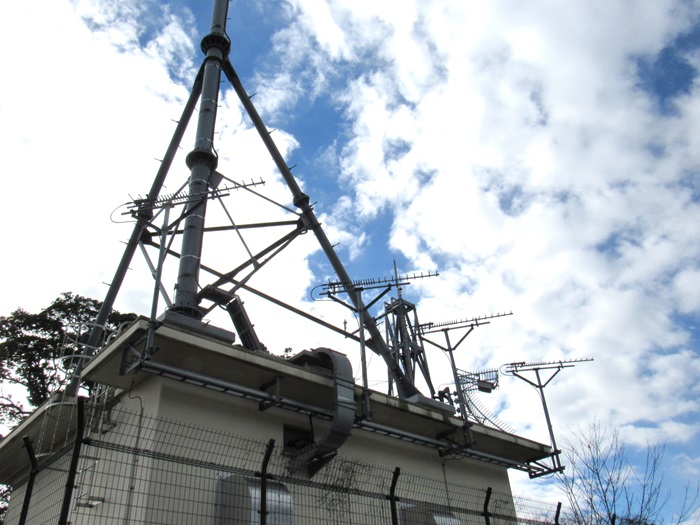

送信アンテナ

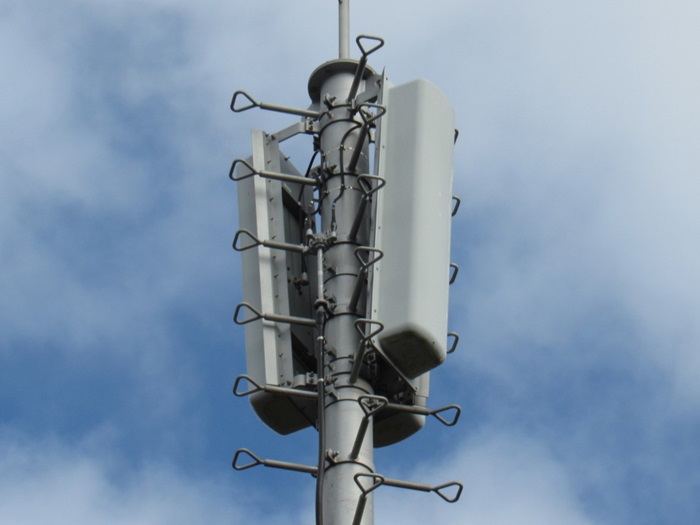

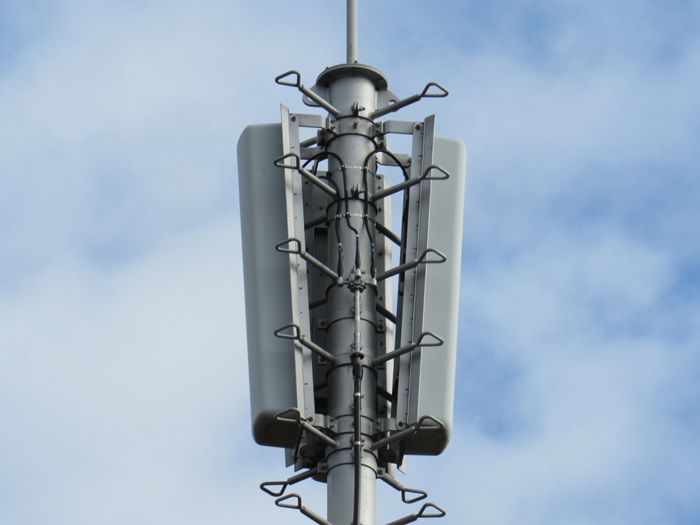

全局共用の送信アンテナです。
・4L双ループ1段3面(全波共用)
さらに別の角度から撮影。
見上げショット。
受信アンテナ

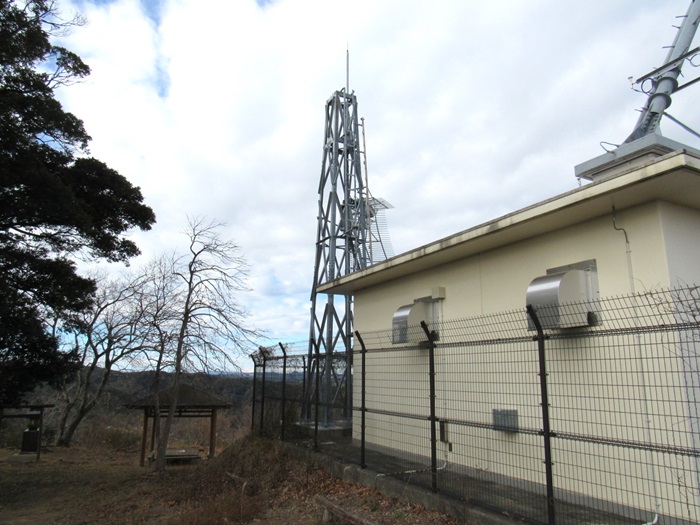

全局共用の受信アンテナです。

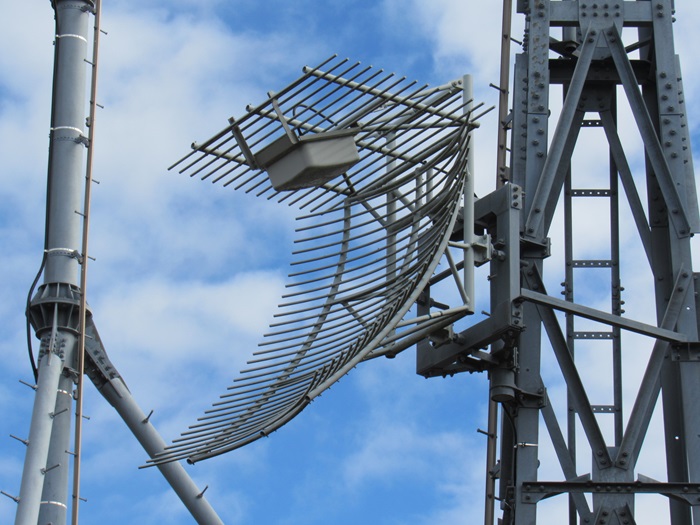

・オフセットグリッドパラボラ(全局共用:君津局を放送波受信？)
受信アンテナを拡大しました。

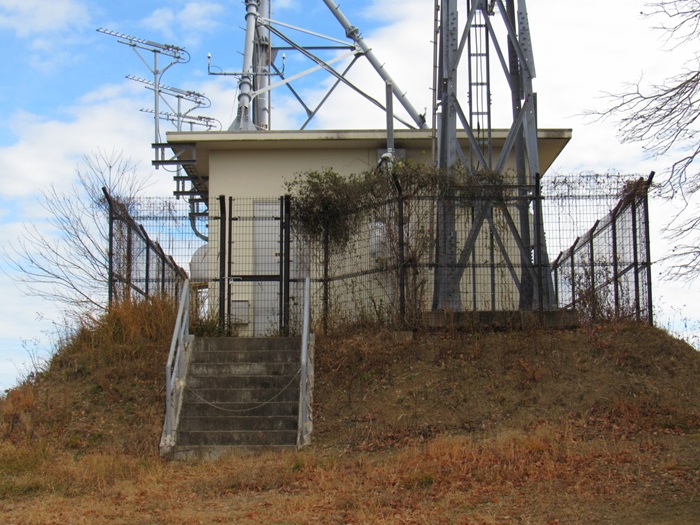

局舎

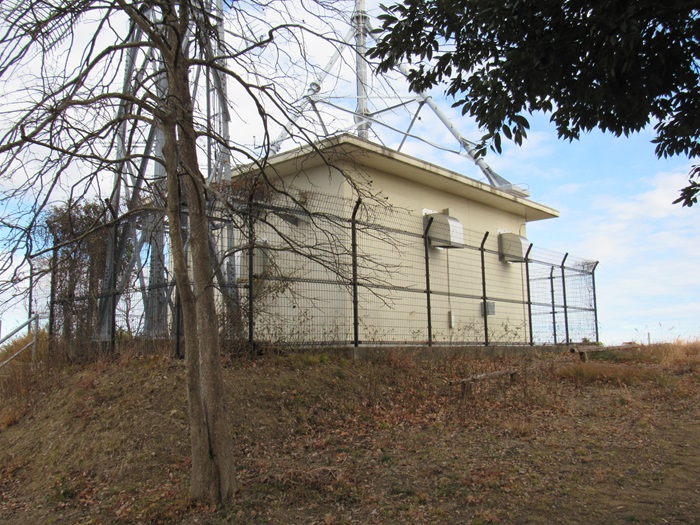

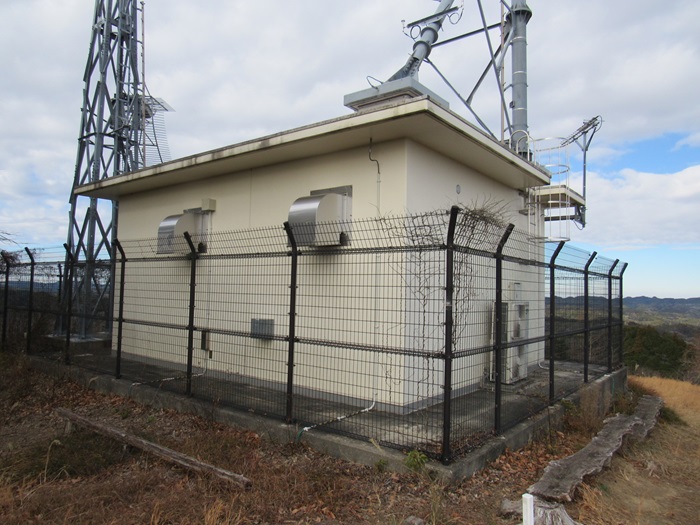

全局共用の局舎です。

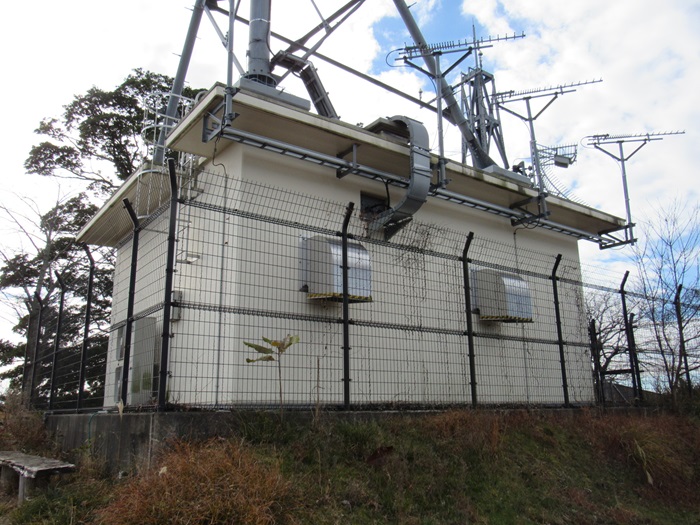

局舎を別の角度から撮影。
さらに別の角度から撮影。
ケーブルはこちら側から出ていました。
その他

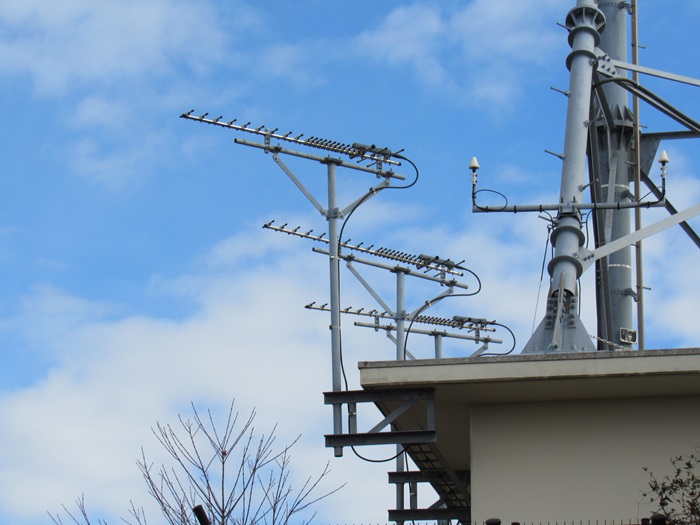

おそらくキャンセラーアンテナと思われる八木20素子×4です。
ぜんぶ微妙に違う角度を向いています。
別の角度から撮影。

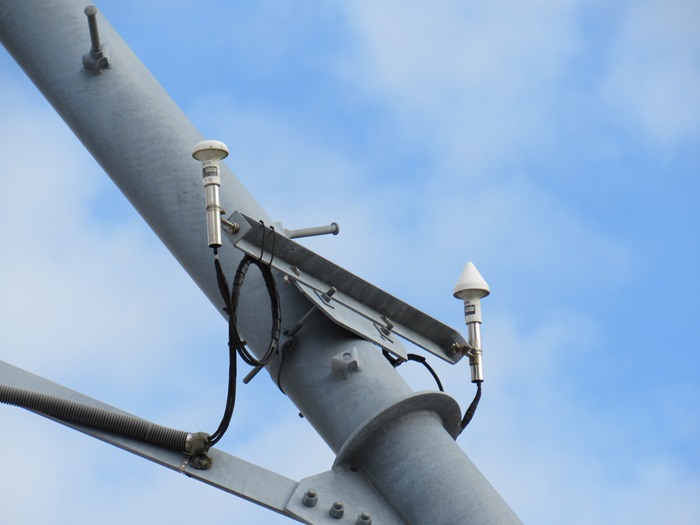

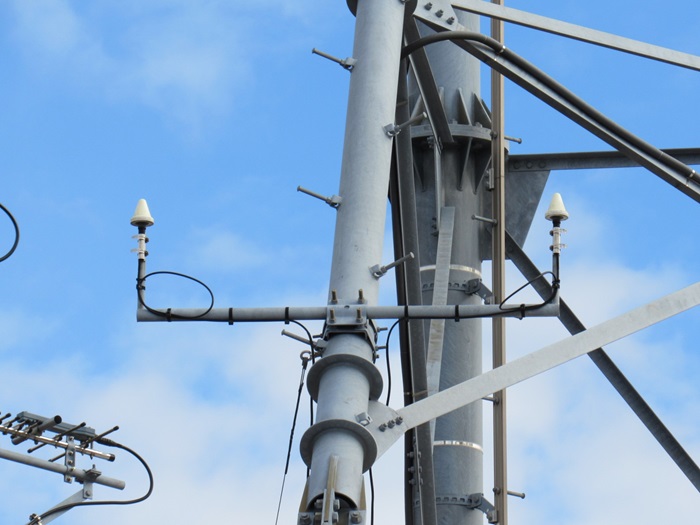

NHKのGPSアンテナ×2です。
民放が使用しているGPSアンテナ×2です。

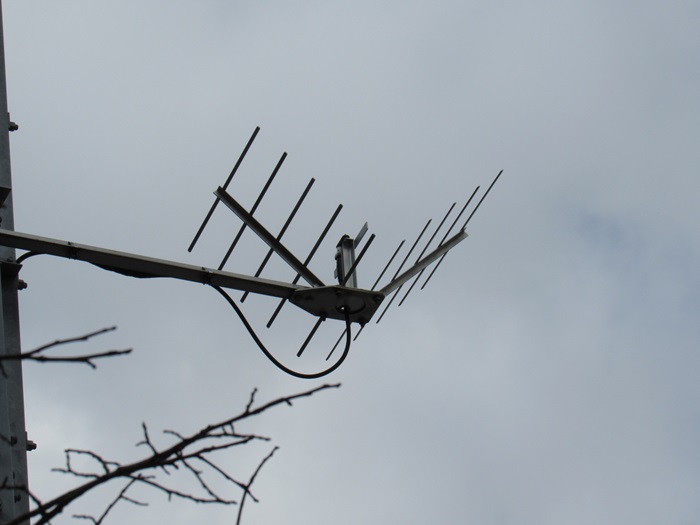

自局のモニターアンテナです。

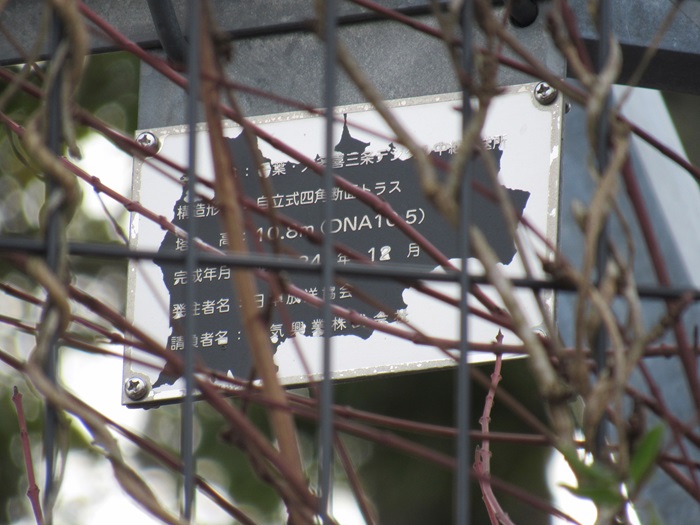

受信アンテナの付いている鉄塔の銘板です。

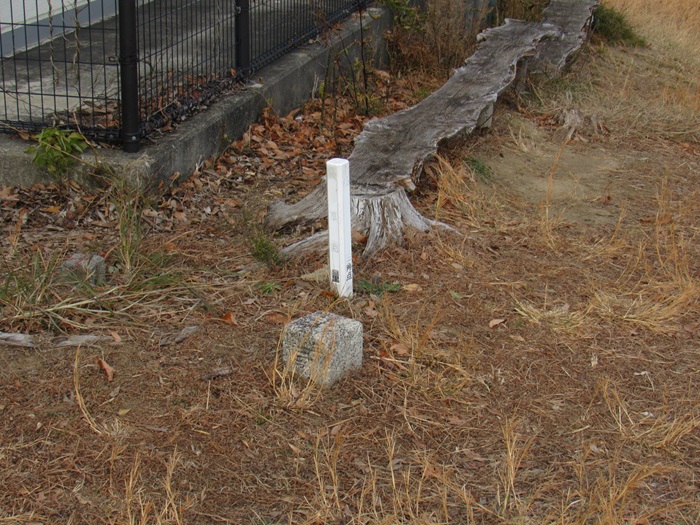

送信所の脇に三角点もありました。
2020年05月10日訪問時
2020年05月10日訪問時の画像です。
あいにくの天気でしたが記録として掲載します。

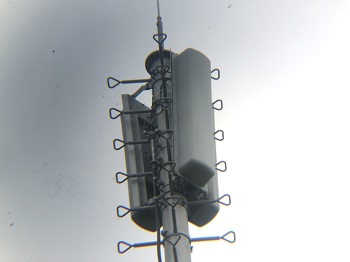

送信アンテナ

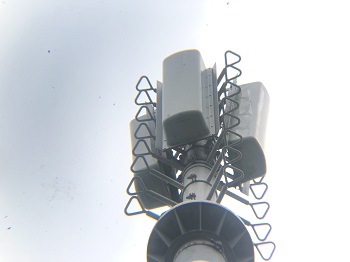

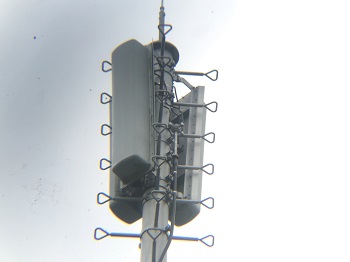

送信アンテナです。
・双ループ1段3面(全波共用)
別角度から撮影。
別角度から撮影。
受信アンテナ

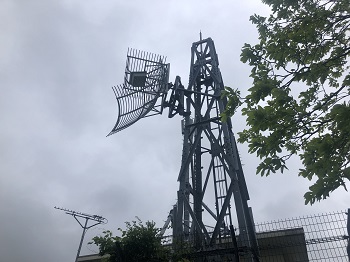

オフセットグリッドパラボラ
市原加茂局を放送波受信しているようです。

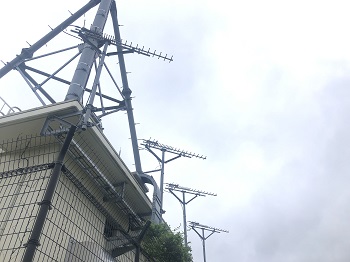

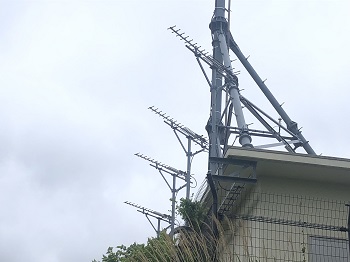

八木アンテナ×4
こちらも市原加茂局を受信しているようです。
別の角度から撮影。

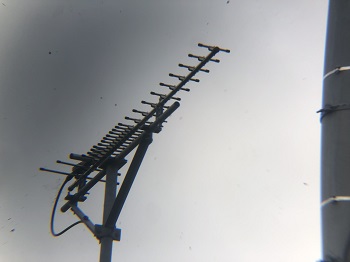

20素子以上はありそうな八木アンテナです。
別の角度から撮影。

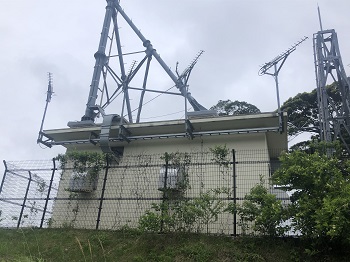

局舎

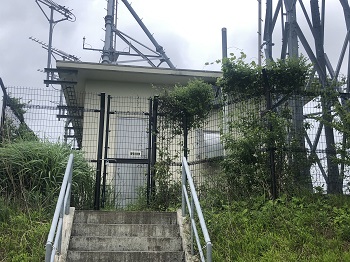

局舎です。
その他

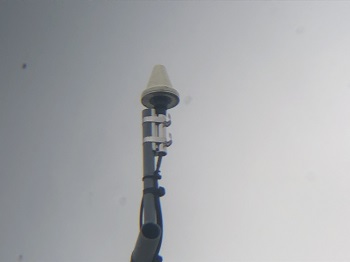

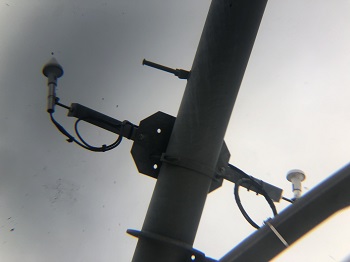

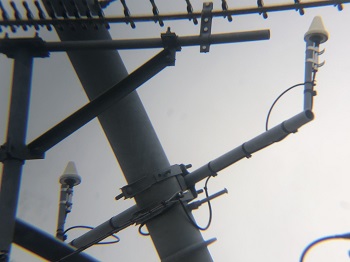

GPSアンテナです。
計5つありました。

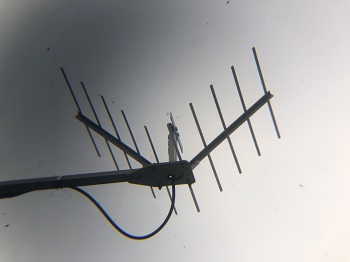

モニターアンテナです。
