館山テレビ・FM中継局(千葉県・館山市)

「千葉県館山市洲宮字星祭(館山運動公園北)」にあるテレビ・FMラジオ中継局です。
NHKとBAYFM、東京広域5社・チバテレビ共同の送信所です。

最終訪問日:2025年01月05日
初回訪問日:2020年05月09日

2025年01月04日訪問時

2025年01月04日訪問時の画像です。
晴天で撮影日和でした。

テレビ送信アンテナ

全局共用のテレビ送信アンテナです。

・4LR双ループ2段2面(全局共用)

テレビ送信アンテナを別の角度から。

さらに別の角度から。

日が陰ってからの撮影につき暗めですが、ご容赦ください。

FM送信アンテナ

各社個別のFM送信アンテナです。

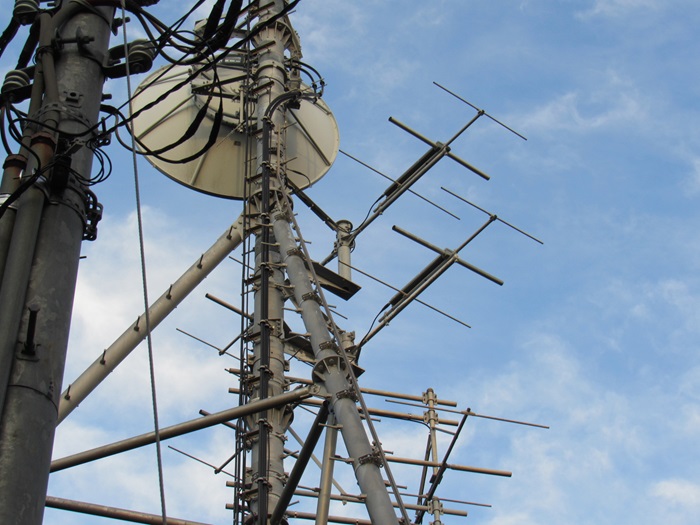

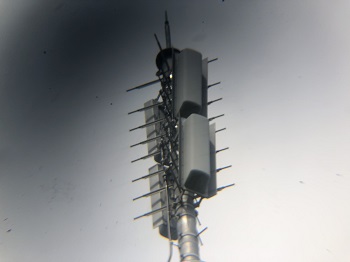

・上段:八木3素子2面(NHK-FM)
・下段:八木3素子2面(BAYFM)

少し違う角度から撮影。

見上げショット。

テレビ受信アンテナ

全局共用のテレビ受信アンテナです。

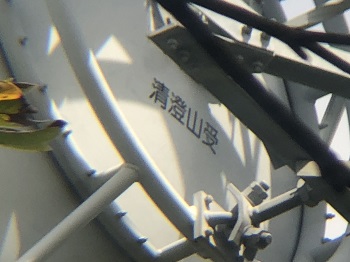

全局、清澄山TTL固定局を受信しています。

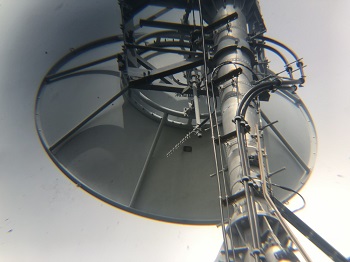

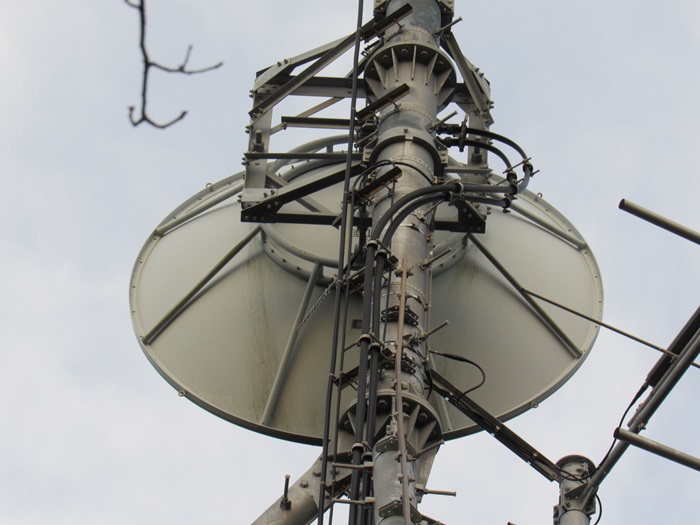

・SHFプレートパラボラ(全局共用:清澄山TTL固定局からTTL受信)

受信アンテナを別の角度から撮影。

FM受信アンテナ

全局共用のFM受信アンテナです。

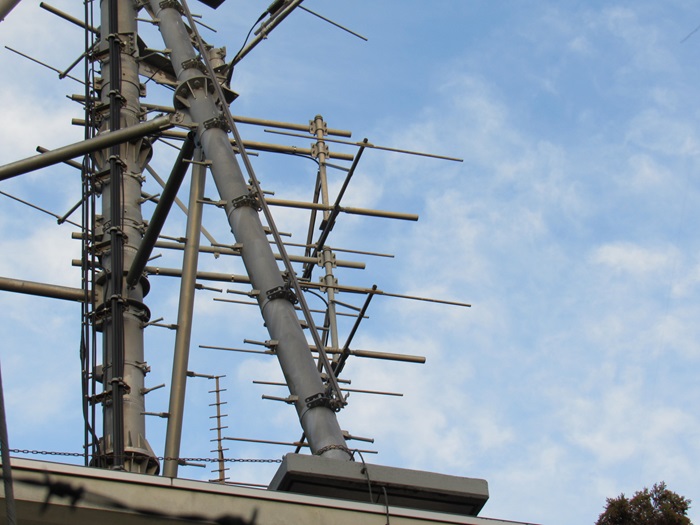

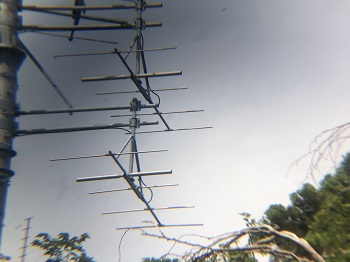

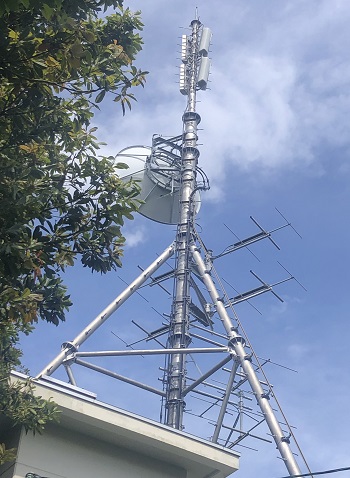

・八木5素子2段(NHK・BAYFMで共用:勝浦局を放送波受信)

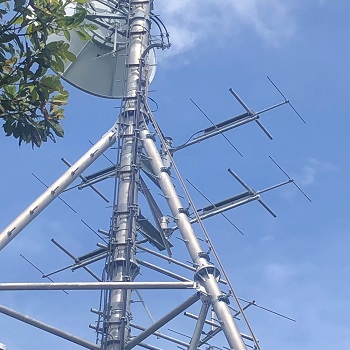

別の角度から撮影。

さらに別の角度から。

局舎

全局共用の局舎です。

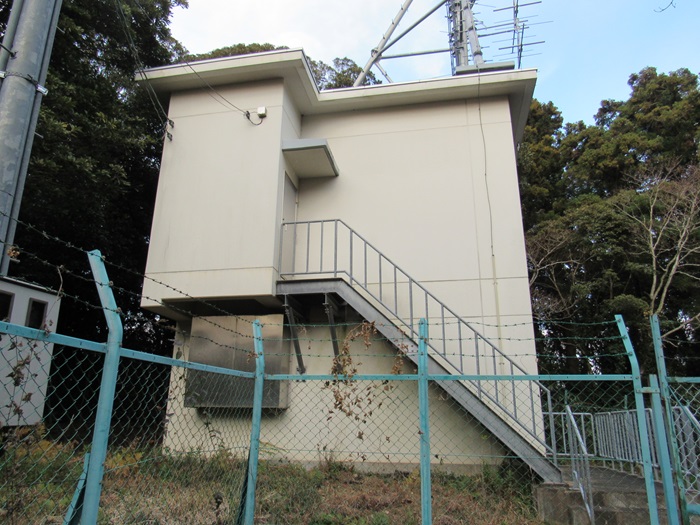

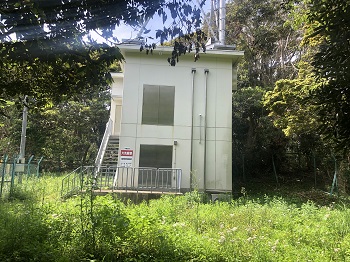

局舎を別の角度から。

機材の搬入口が見えます。

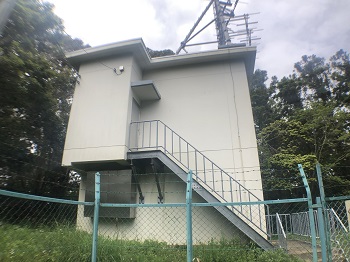

局舎の裏側です。

その他

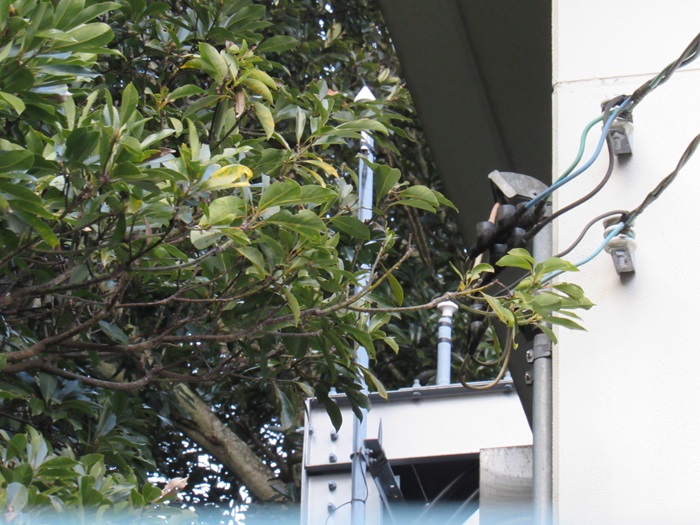

局舎裏側に見えたGPSアンテナ×2

局舎

デジタルテレビの自局モニターアンテナです。

局舎

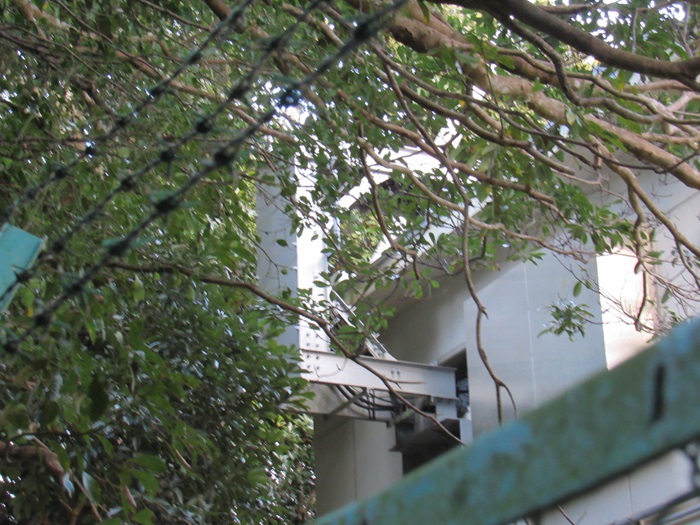

ケーブルラックです。

2020年05月09日訪問時

2020年05月09日訪問時の画像です。
あいにくの曇天ですが記録として掲載します。
※当時の編集方式の為、見づらい部分があるかと思いますがご容赦ください。

テレビ送信設備

まずはテレビ関係から解説します。

送信アンテナ

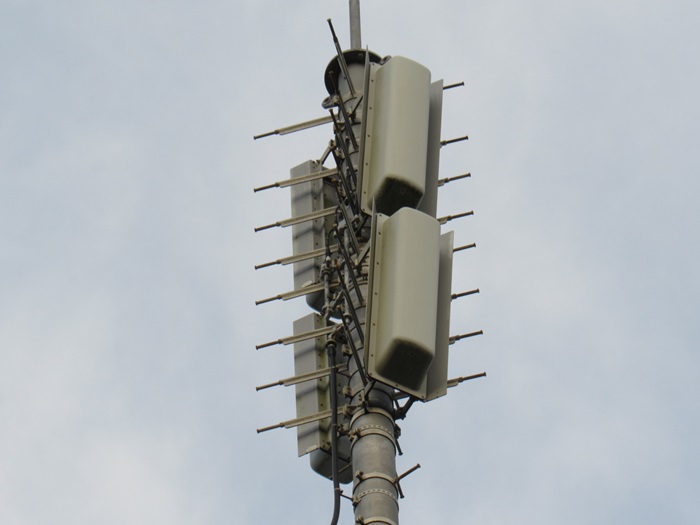

送信アンテナです。

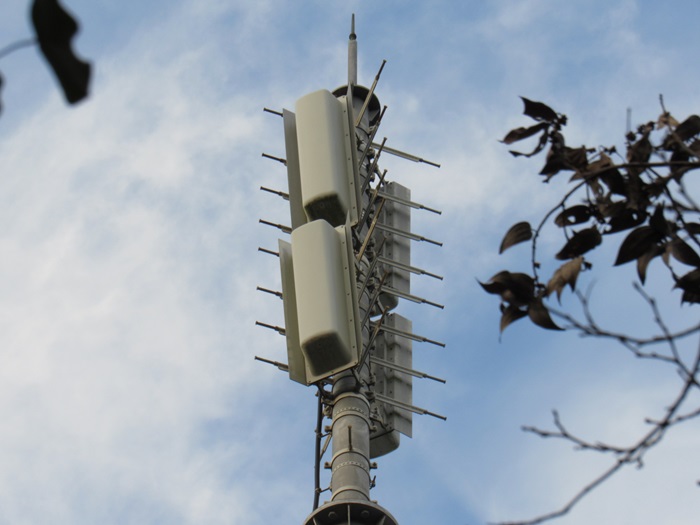

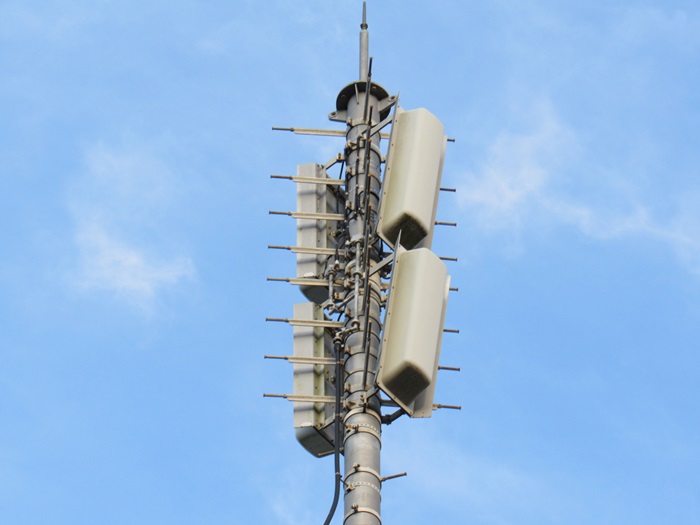

・双ループ4L2段2面(全波共用)

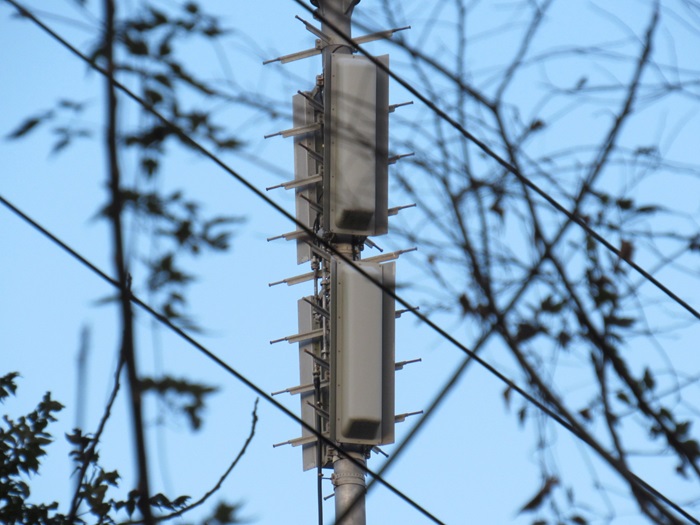

別の角度から撮影。

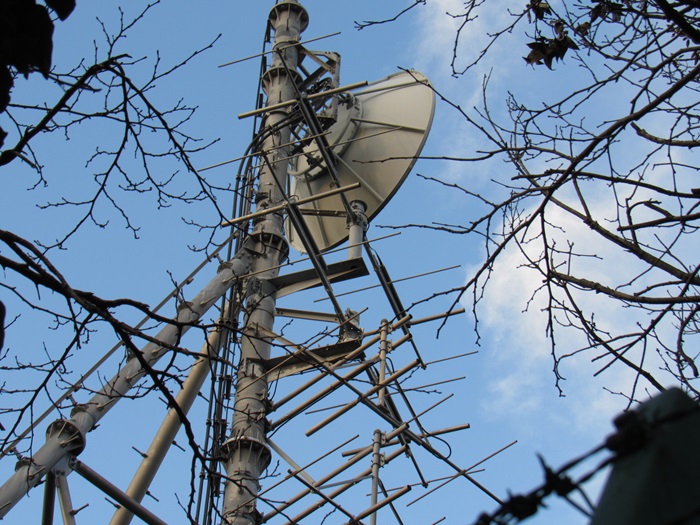

さらに別の角度から撮影。

受信アンテナ

受信は全局ともTTL受信のようです。

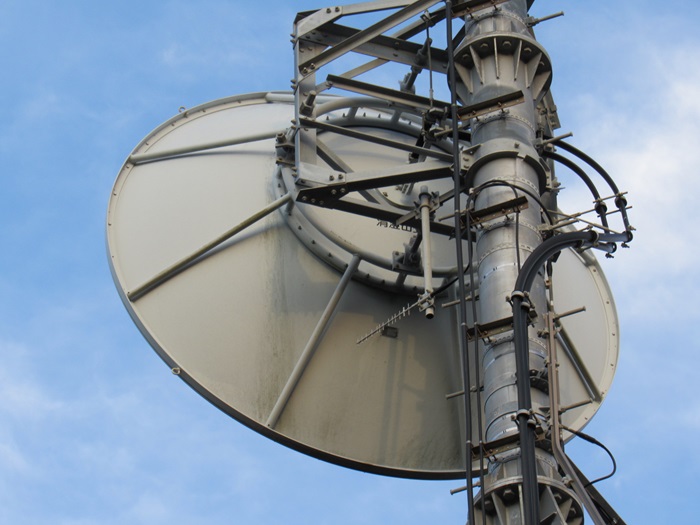

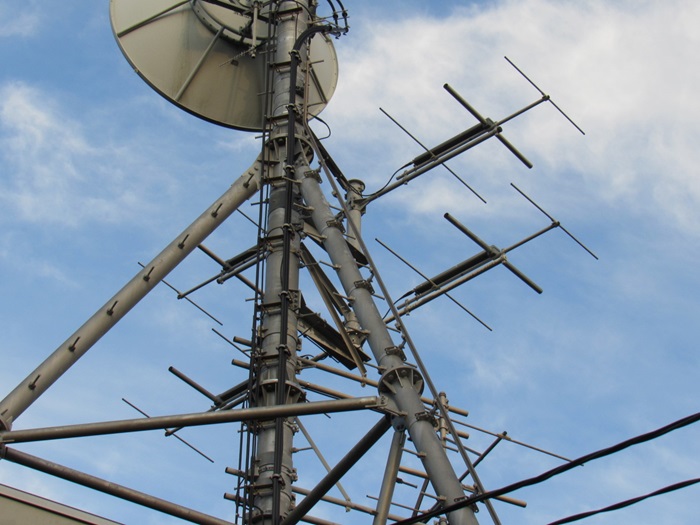

・プレートパラボラアンテナ(全局共用)


・清澄山受けのようです。

モニターアンテナ

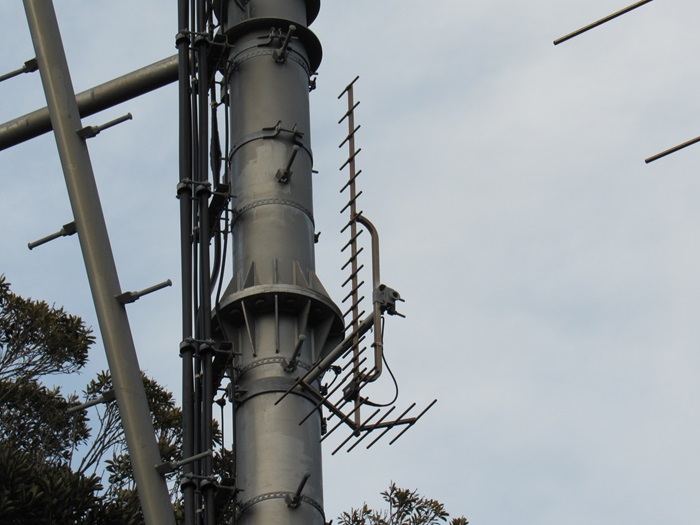

モニターアンテナです。
・UHF20素子八木アンテナ(モニターアンテナ)

FM送信設備

FMラジオの送信設備について解説します。

送信アンテナ

送信アンテナです。

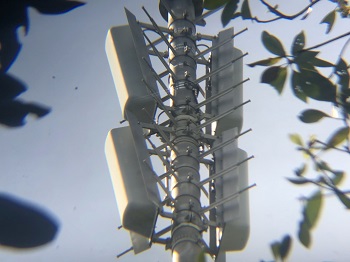

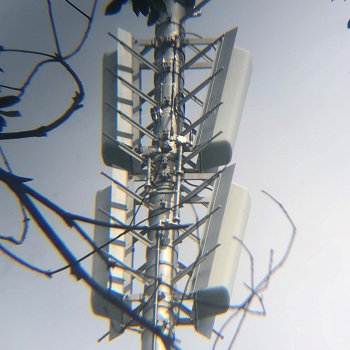

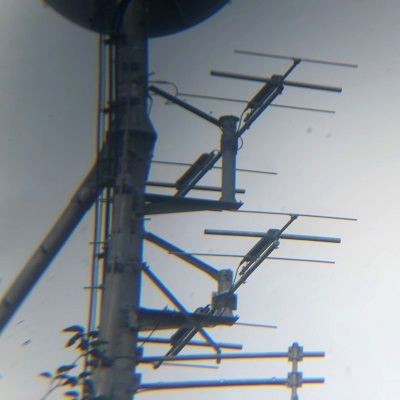

・八木3素子2段2面(NHK-FM・bayfm共用)
※推測です。

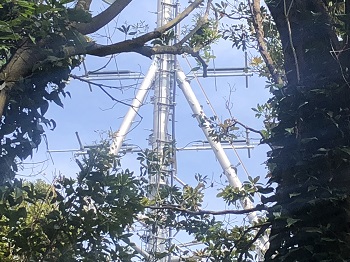

別角度から撮影。

さらに別角度から撮影。

受信アンテナ

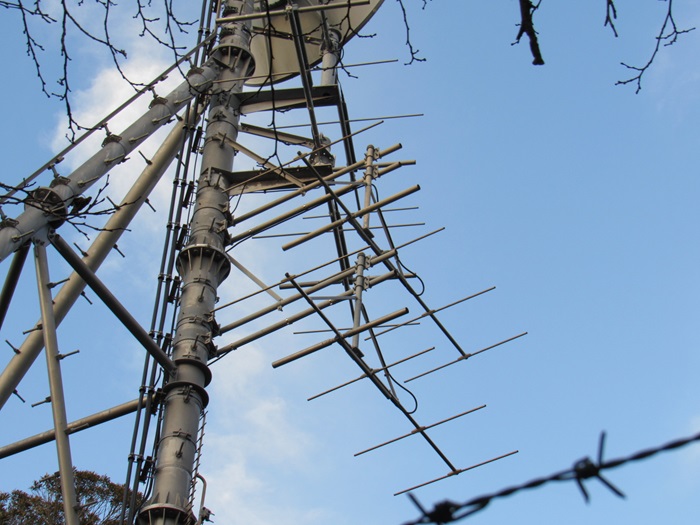

受信アンテナです。
・上段:八木5素子(NHK)
・下段:八木5素子(bayfm)

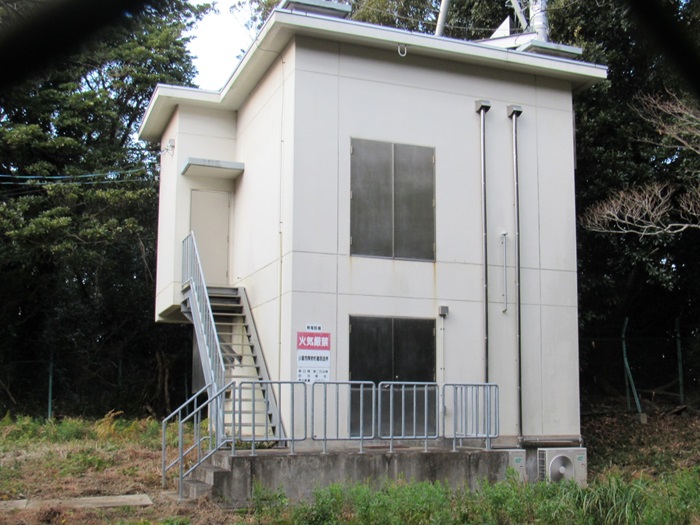

局舎

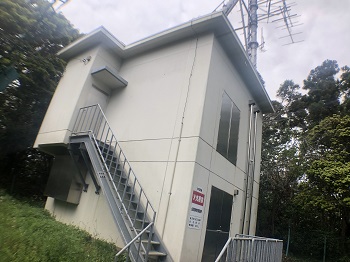

全局共用の局舎です。

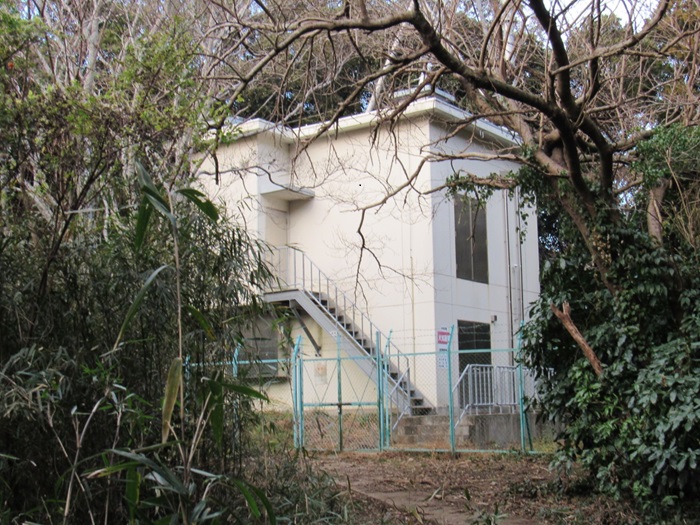

別角度から撮影。


同上。


アンテナ部分のみ拡大。

道のり

案内板です。
右上の道が途切れている場所が送信所です。

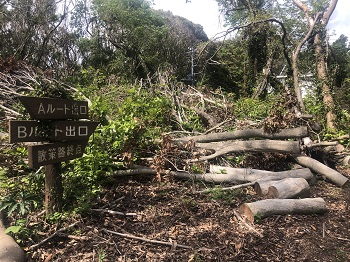

こんな感じのところから入ります。

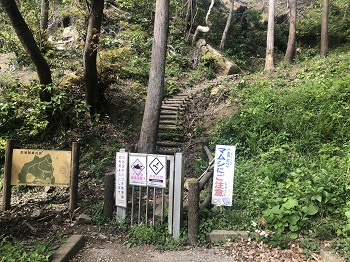

運動公園の端に登局路があります。

しばらく登るとつきます。

参考文献

こちらのサイトでも詳しく解説しています。
■館山テレビ中継局(いなしん村)　さま
