館山竜岡テレビ中継局(千葉県・館山市)

「千葉県館山市神余516(久保区集会所裏山)」にあるデジタルテレビの中継局です。
NHKと東京広域テレビ5局・千葉テレビの中継局です。
よく見かけるミニサテ方式の中継局です。

■最終訪問日:2025年01月05日 ■初回訪問日:2018年01月03日

2025年01月05日訪問時

2025年01月05日訪問時の画像です。
前回訪問時で撮影漏れが多々有りましたので再訪問です。
前回から約7年ぶりの訪問です。

送信アンテナ

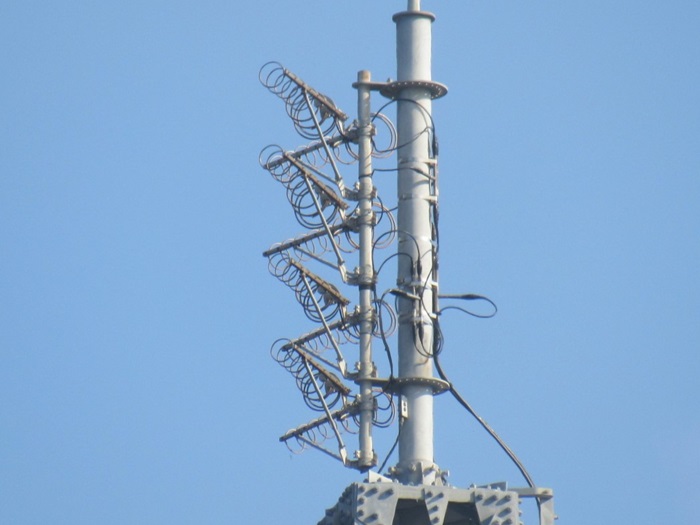

送信アンテナです。

・上段:8素子ループアンテナ2段2面(NHK-総合・Eテレ)
・下段:8素子ループアンテナ2段2面(東京広域5局・チバテレビ)

別の角度から撮影。

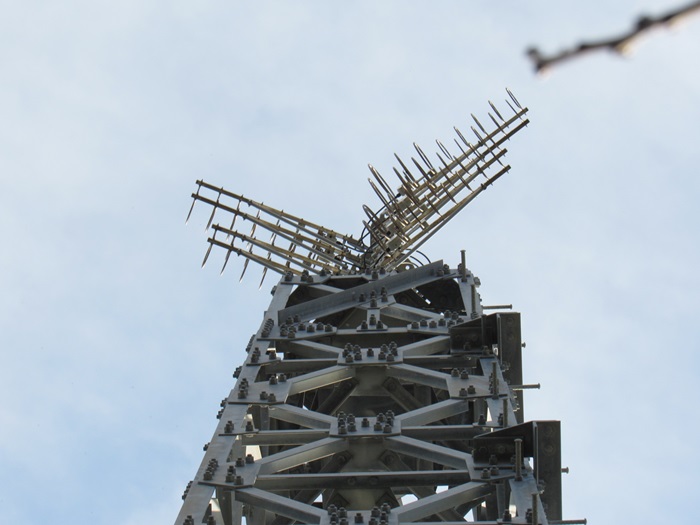

見上げショット。

受信アンテナ

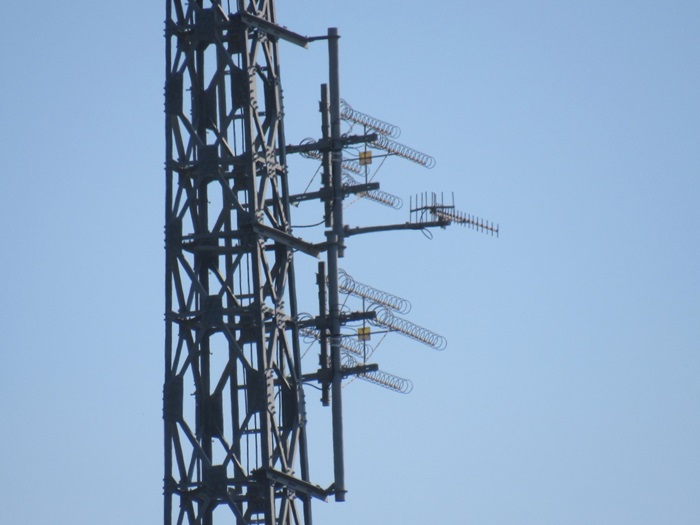

鉄塔中間部についている受信アンテナです。

・上段:菱形配列リング16素子(NHK総合:白浜局を放送波受信)
・中段:垂直八木20素子×1(東京広域5局・チバテレで共用:白浜局を放送波受信)
・下段:菱形配列リング16素子(NHK-Eテレ:白浜局を放送波受信)

別の角度から撮影。

・上段:菱形配列リング16素子(NHK総合:白浜局を放送波受信)
・中段:垂直八木20素子×1(東京広域5局・チバテレで共用:白浜局を放送波受信)
・下段:菱形配列リング16素子(NHK-Eテレ:白浜局を放送波受信)

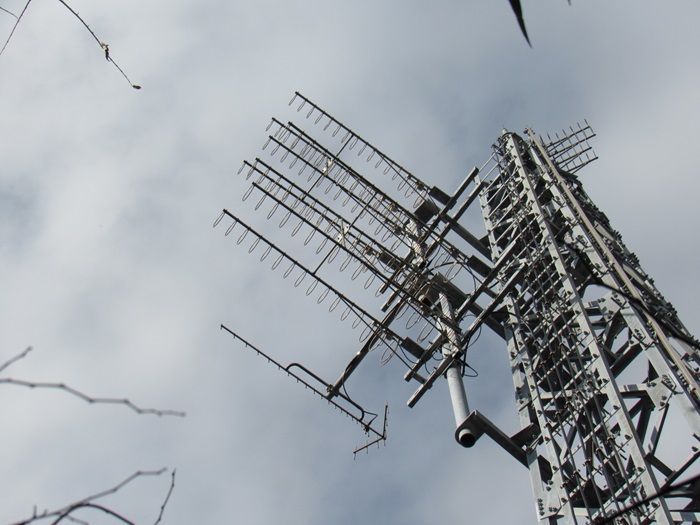

見上げショット。

・上段:菱形配列リング16素子(NHK総合:白浜局を放送波受信)
・中段:垂直八木20素子×1(東京広域5局・チバテレで共用:白浜局を放送波受信)
・下段:菱形配列リング16素子(NHK-Eテレ:白浜局を放送波受信)

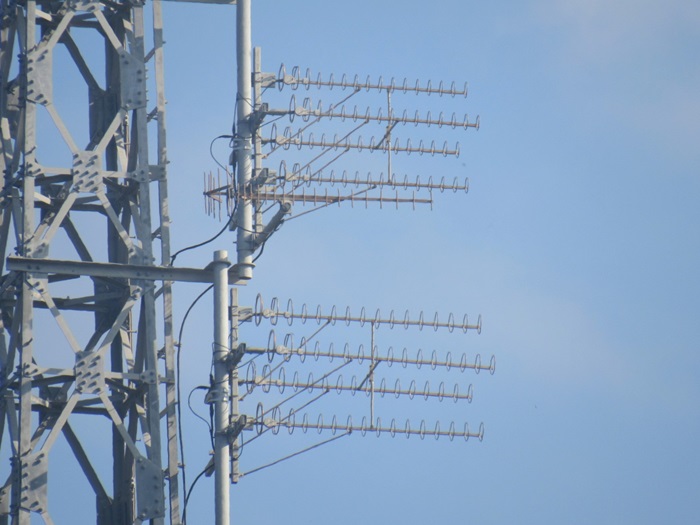

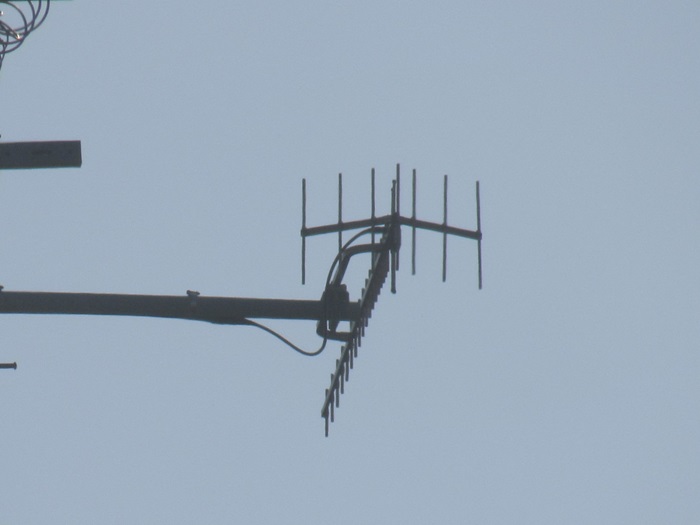

東京広域5局・チバテレで共用している受信アンテナを拡大。

機器類

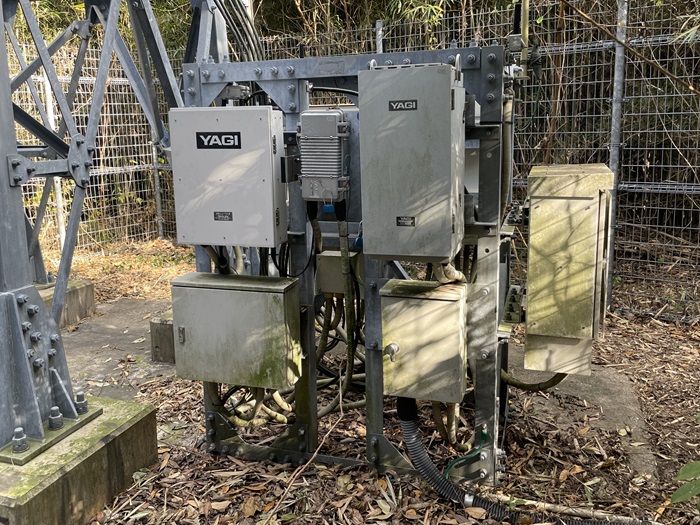

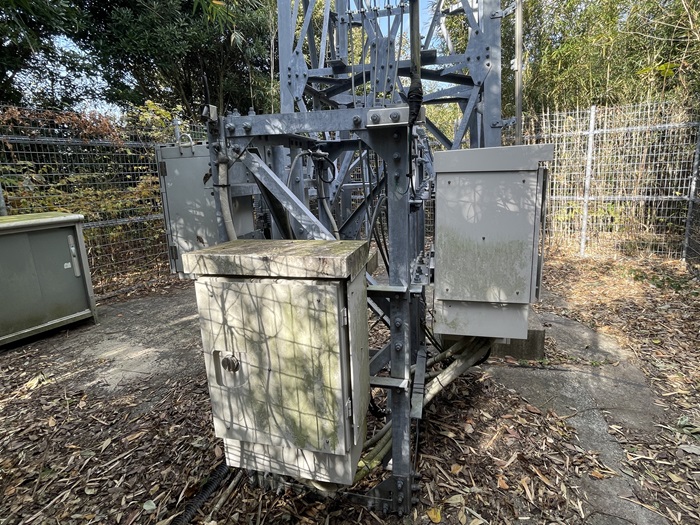

千葉県のミニサテ局でよく見かける機器類です。
手前に見えている機器類は民放が使用している機器類です。

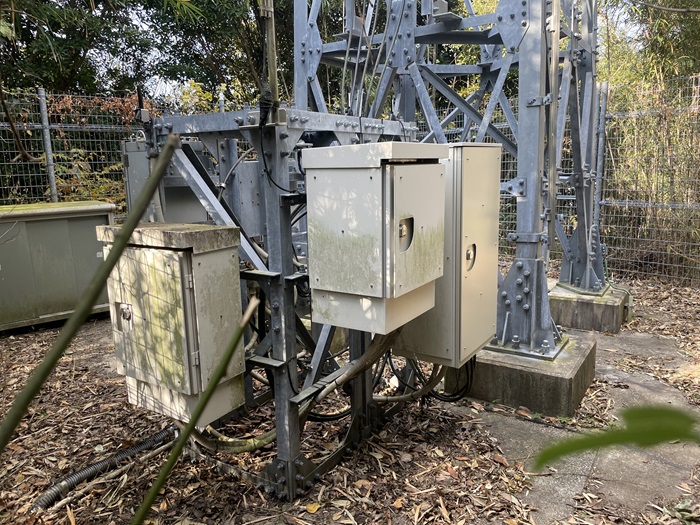

別の角度から。
手前の箱は民放の蓄電池、左側が民放側、右側がNHKの機器類です。

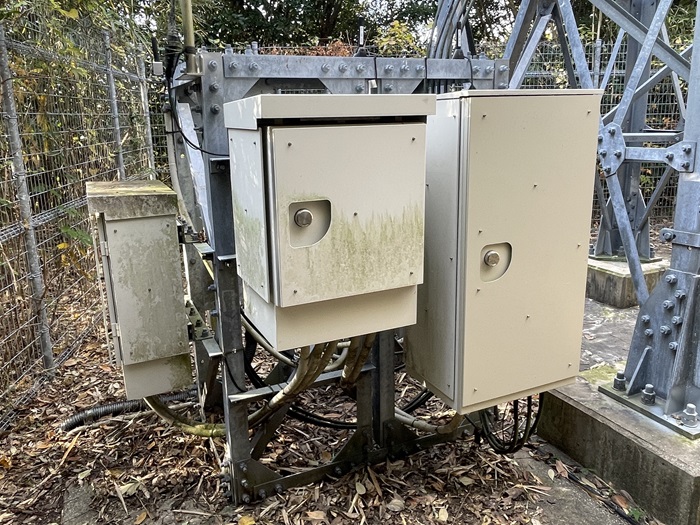

NHKの使用している機器類です。

さらに別の角度から。

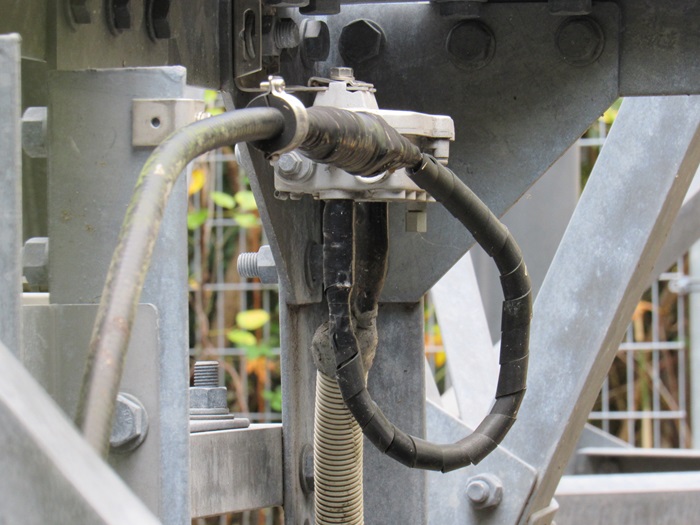

民放が利用していると思われる前置増幅器。

その他

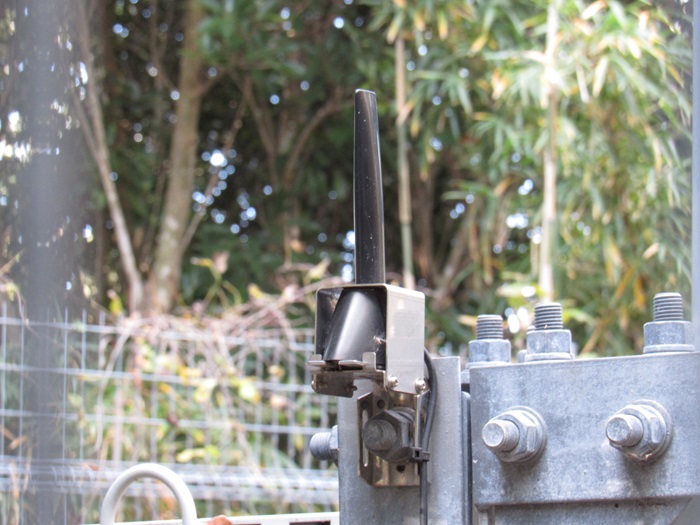

民放の監視・通報用アンテナです。

NHKの監視・通報用アンテナです。

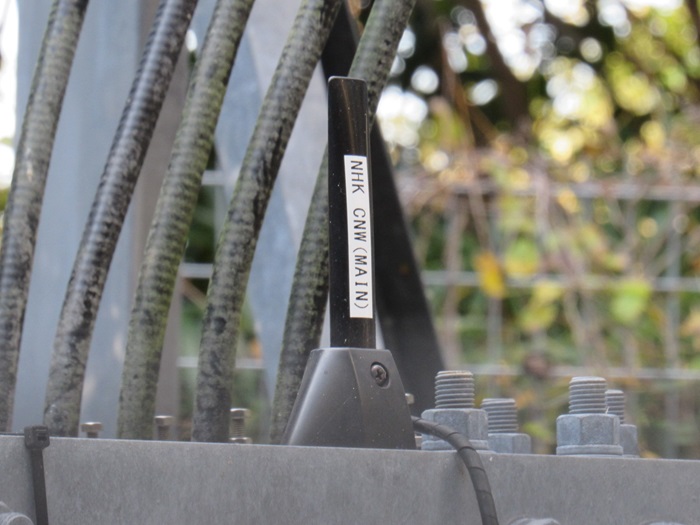

NHKメイン。

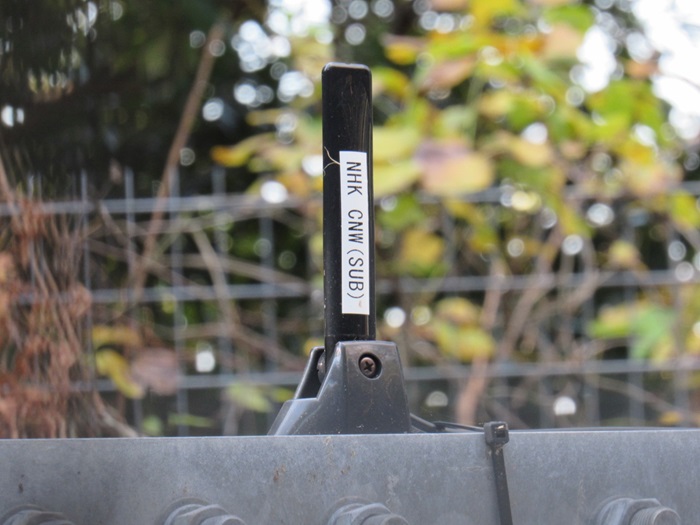

NHKサブ。

送受信系統がわかりやすく表示されています。

民放は補助金を活用して整備したようです。

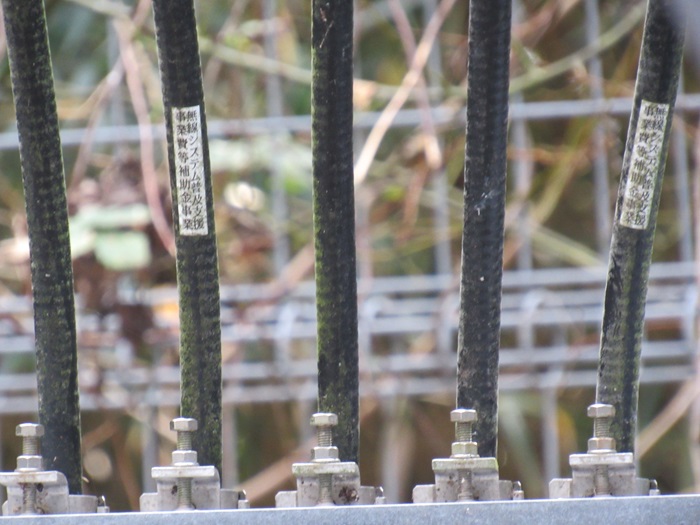

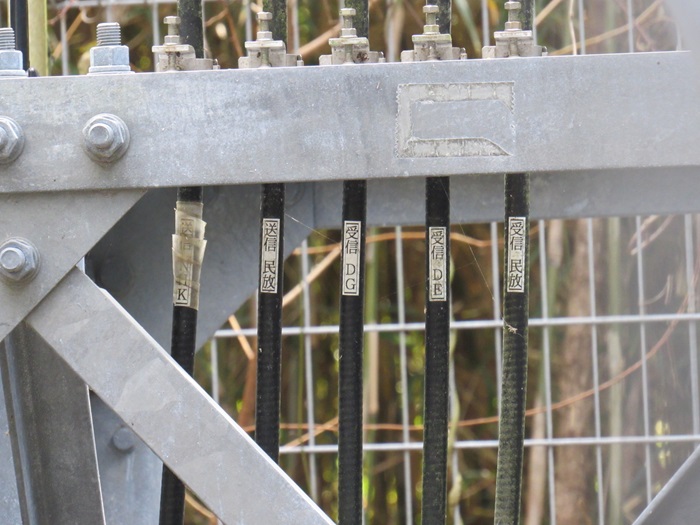

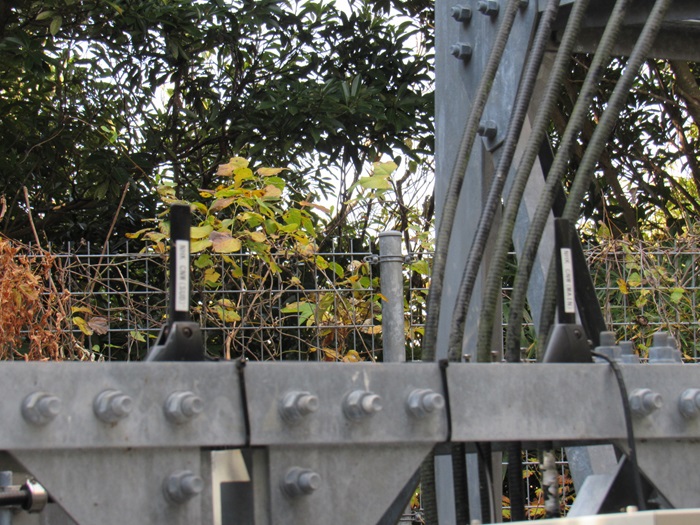

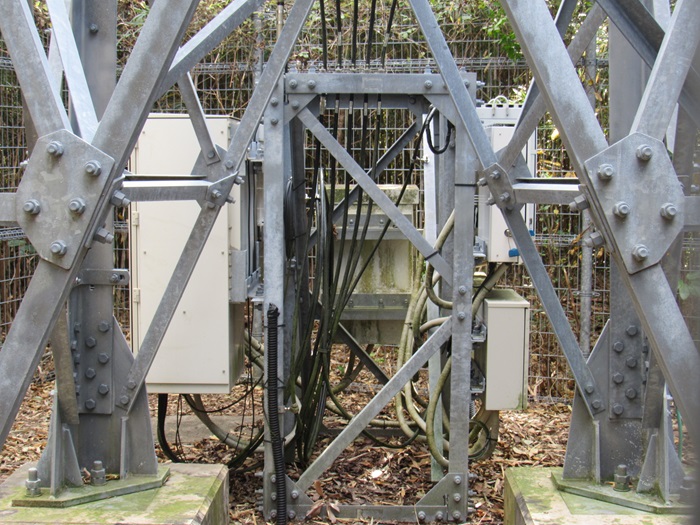

配線の様子です。

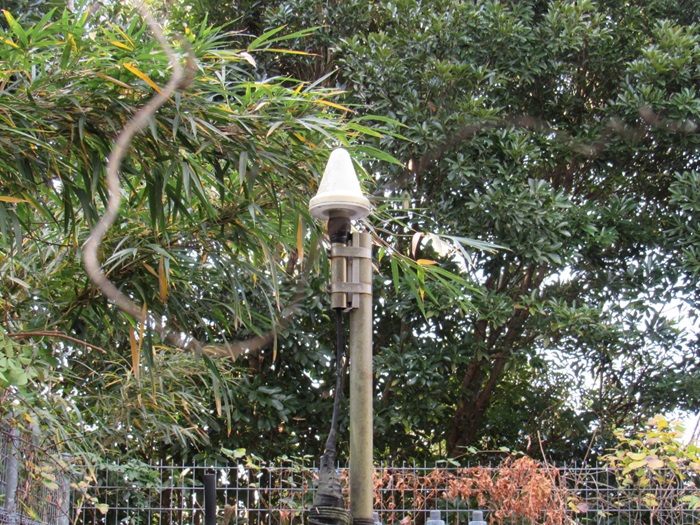

NHKのGPSアンテナです。

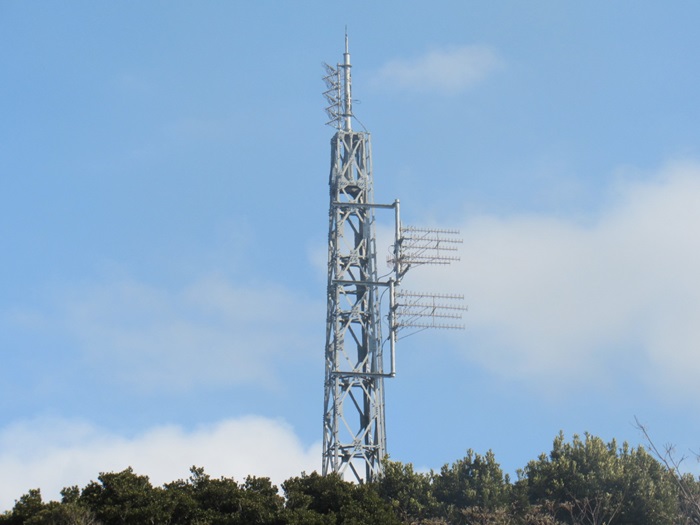

麓からの様子です。
付近で大規模に野焼きをしていたので画像が白っぽいです。

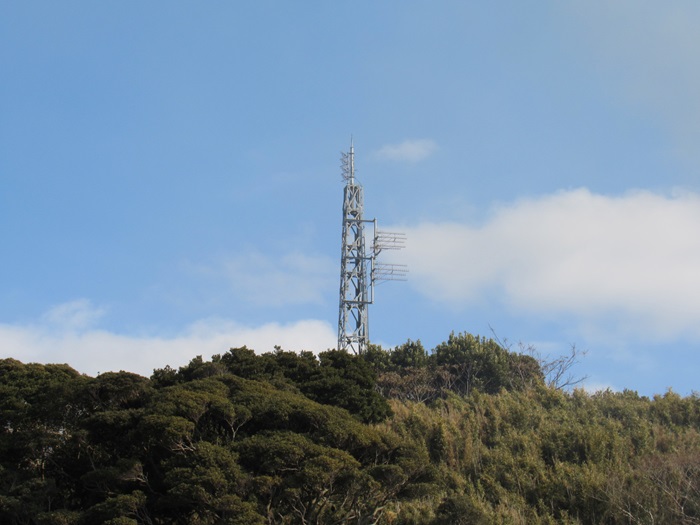

少し拡大しました。

さらに拡大しました。

2018年01月03日訪問時

2018年01月03日訪問時の画像です。
送信所訪問を始めてそんなに経たない時期に撮影したので撮影漏れが多々あります。
※サイト開設当時の編集手法の為、お見苦しい部分がございます。

送信アンテナ

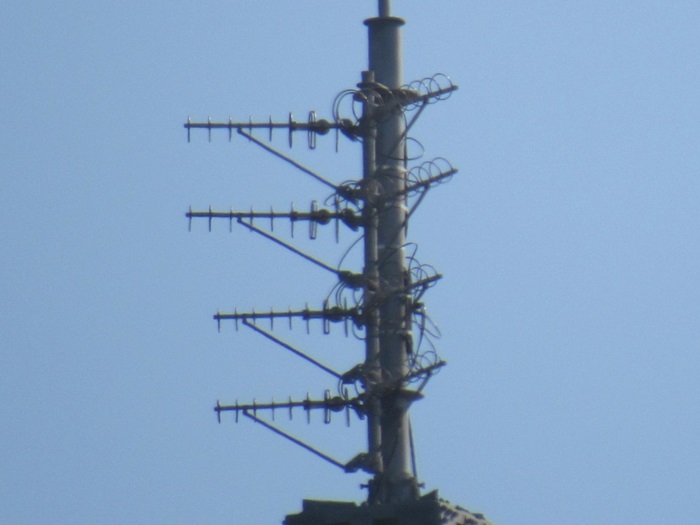

送信アンテナです。

・上段:8素子ループアンテナ2段2面(NHK-総合・Eテレ)
・下段:8素子ループアンテナ2段2面(東京広域5局・チバテレビ)

受信アンテナ

受信アンテナです。

機器類

ミニサテの機器類です。
