富山テレビ中継局(千葉県・南房総市)

千葉県南房総市合戸字富山(富山・仁王門跡北西)にあるデジタルテレビの中継局です。
NHKと東京広域テレビ5局・千葉テレビの中継局です。
TTL固定局も併設されていて、鋸山・白浜局へTTL伝送しています。

■最終訪問日:2024年12月12日
■初回訪問日:2024年12月12日

2024年12月12日訪問時

2024年12月12日訪問時の画像です。
この日は一日かけて千葉の行けてなかったテレビ送信所を巡りました。
その三局目の送信所です。

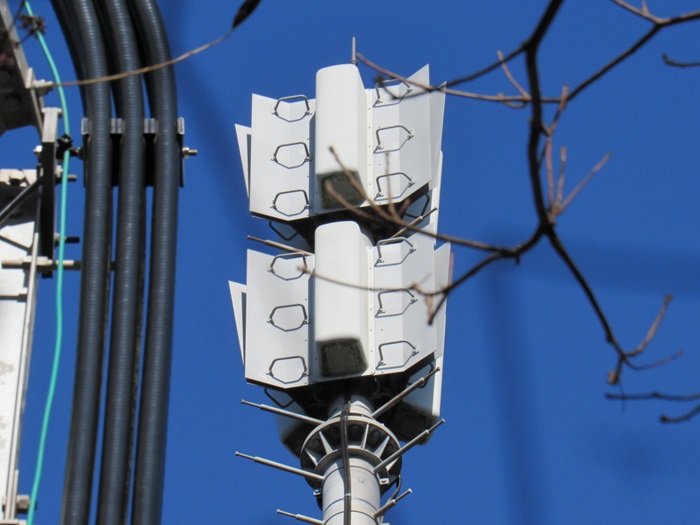

送信アンテナ

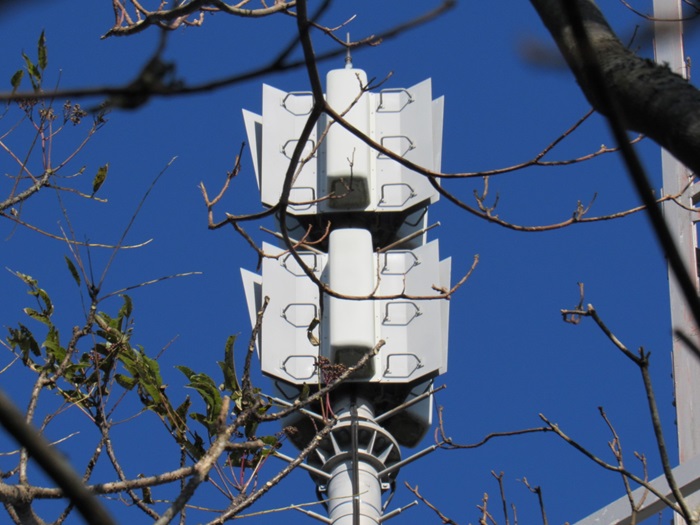

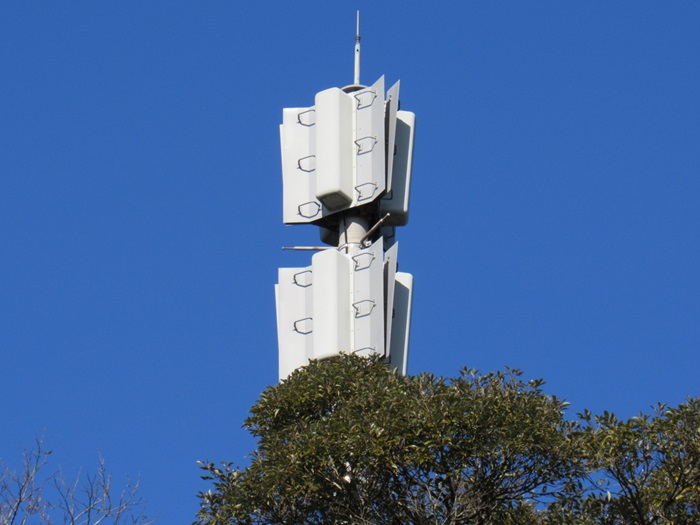

送信アンテナです。

・4LT双ループ2段3面(全局共用)

送信アンテナを別の角度から。

送信アンテナをさらに別の角度から。

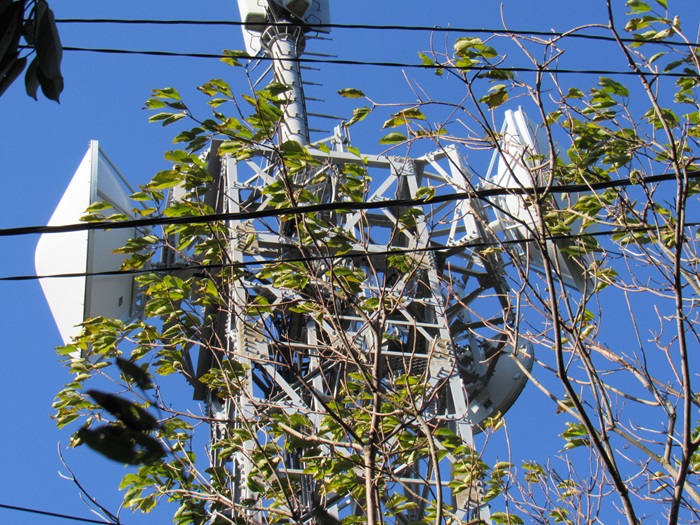

TTLアンテナ

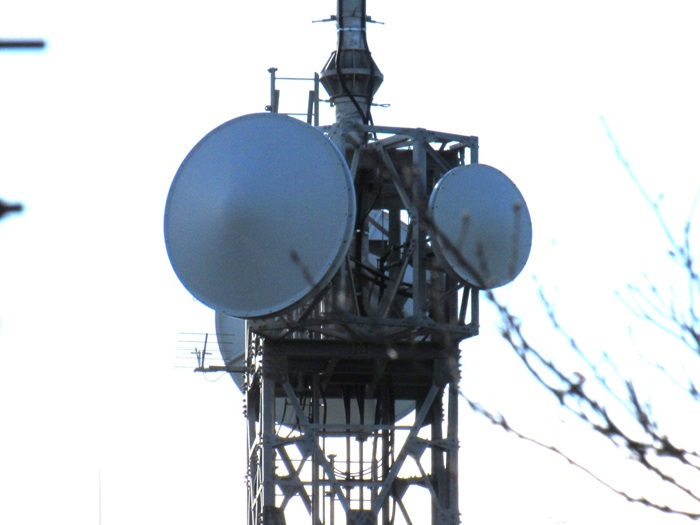

鉄塔中間部についているTTLアンテナです。

・左向き:SHFプレートパラボラ(白浜局へTTL送信・全局共用)
・右側・手前向き:SHFプレートパラボラ(君津TTL固定局よりTTL受信・全局共用)
・右側・やや奥向き:SHFプレートパラボラ(鋸山局へTTL送信・全局共用)

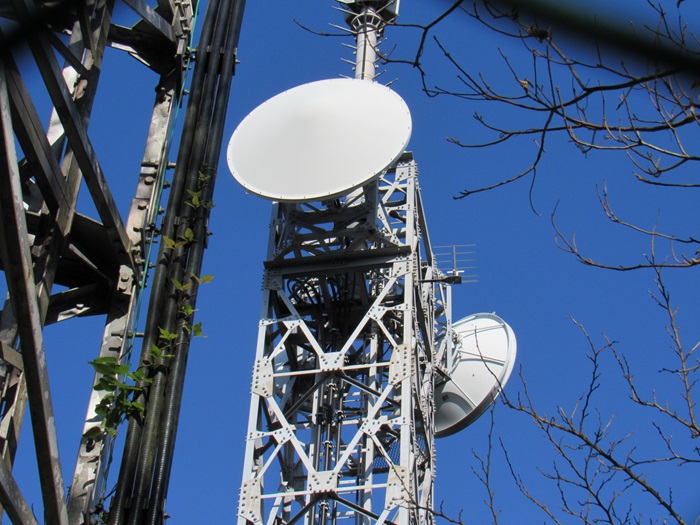

別の角度から撮影。

・左向き:SHFプレートパラボラ(白浜局へTTL送信・全局共用)
・右側・やや手前向き:SHFプレートパラボラ(君津TTL固定局よりTTL受信・全局共用)
・右側・奥向き:SHFプレートパラボラ(鋸山局へTTL送信・全局共用)

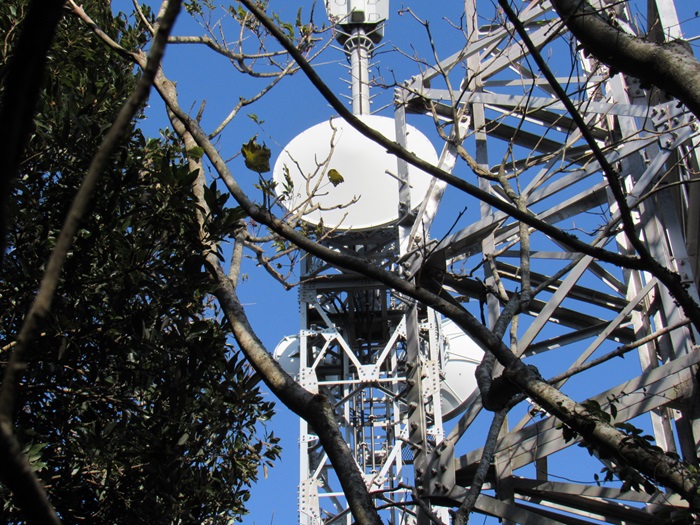

さらに角度を変えて。

・手前向き:SHFプレートパラボラ(白浜局へTTL送信・全局共用)
・奥側・やや右向き:SHFプレートパラボラ(君津TTL固定局よりTTL受信・全局共用)
・奥側・やや左向き:SHFプレートパラボラ(鋸山局へTTL送信・全局共用)

さらに別の角度から。

・手前向き:SHFプレートパラボラ(白浜局へTTL送信・全局共用)
・奥側・やや右向き:SHFプレートパラボラ(君津TTL固定局よりTTL受信・全局共用)
・奥側・やや左向き:SHFプレートパラボラ(鋸山局へTTL送信・全局共用)

逆光ですが別の角度から撮影。

・奥向き:SHFプレートパラボラ(白浜局へTTL送信・全局共用)
・手前・左向き:SHFプレートパラボラ(君津TTL固定局よりTTL受信・全局共用)
・手前・右向き:SHFプレートパラボラ(鋸山局へTTL送信・全局共用)

局舎

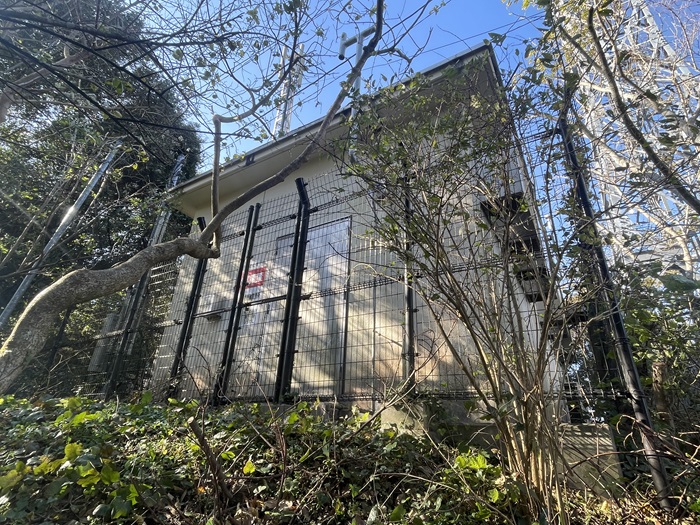

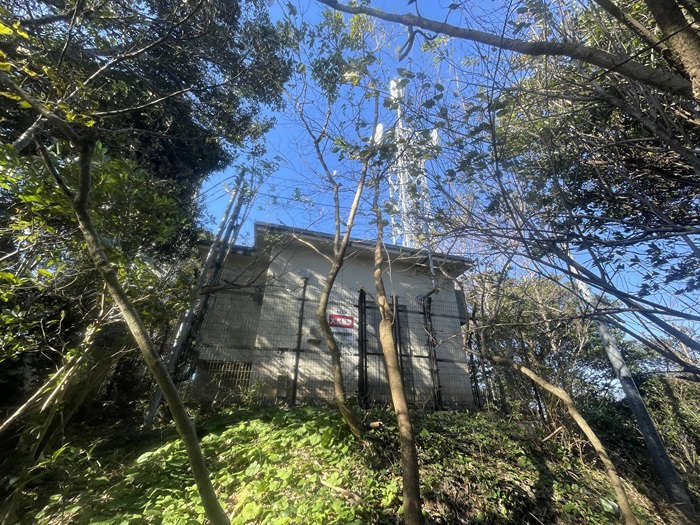

全局共用の局舎です。

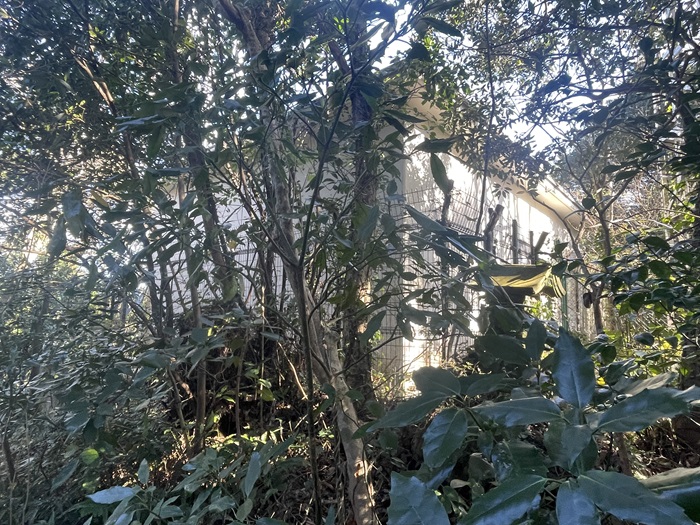

局舎を別の角度から。

さらに別の角度から。

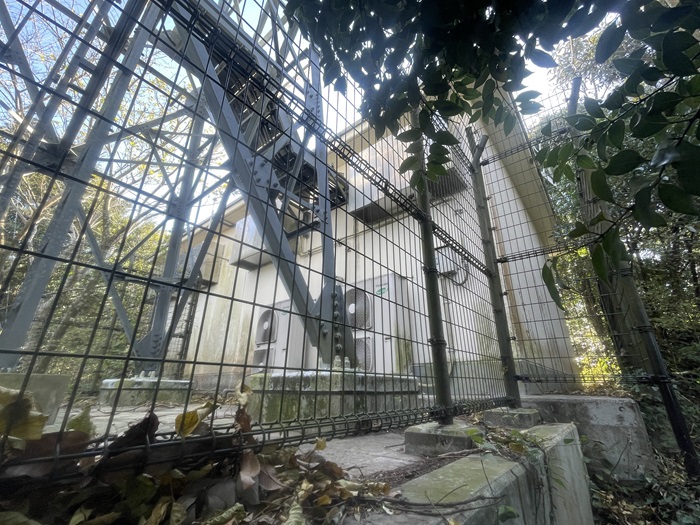

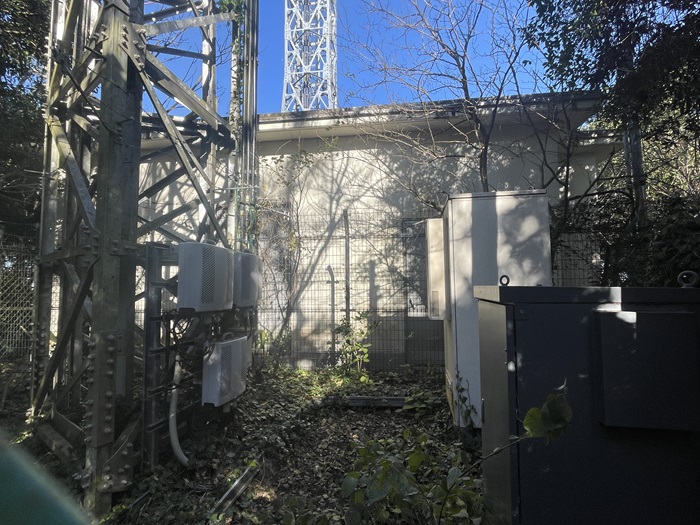

鉄塔側にはエアコン室外機がありました。

その他

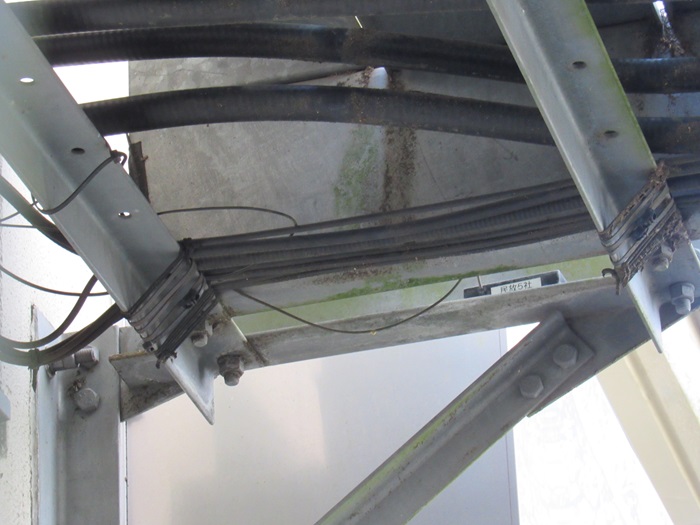

監視・通報用アンテナは3つありました。

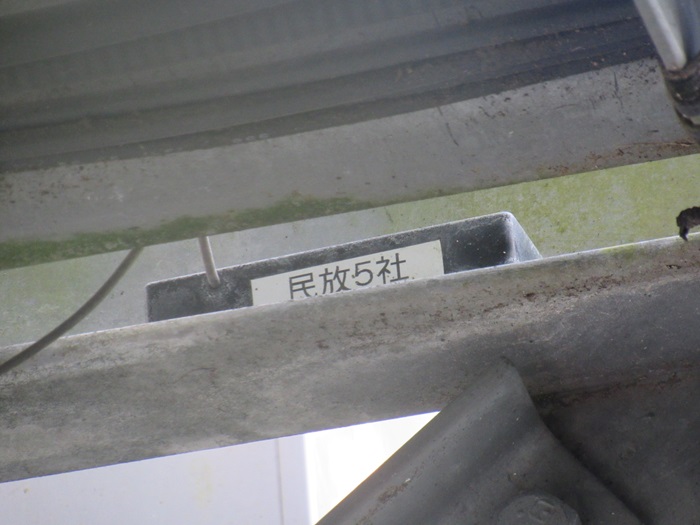

東京広域5社。

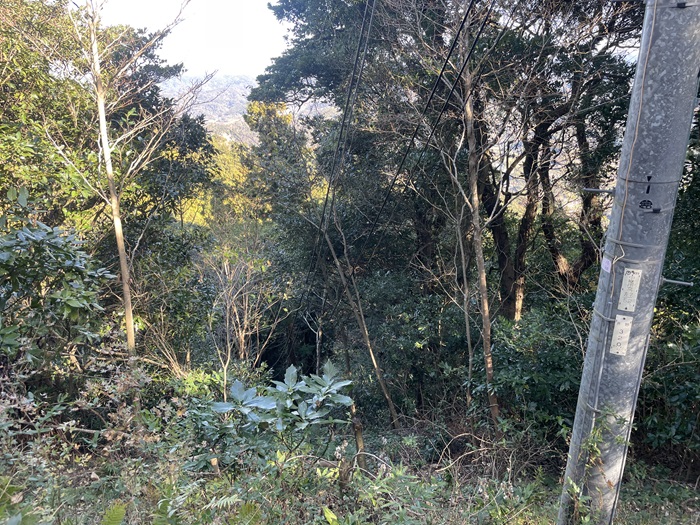

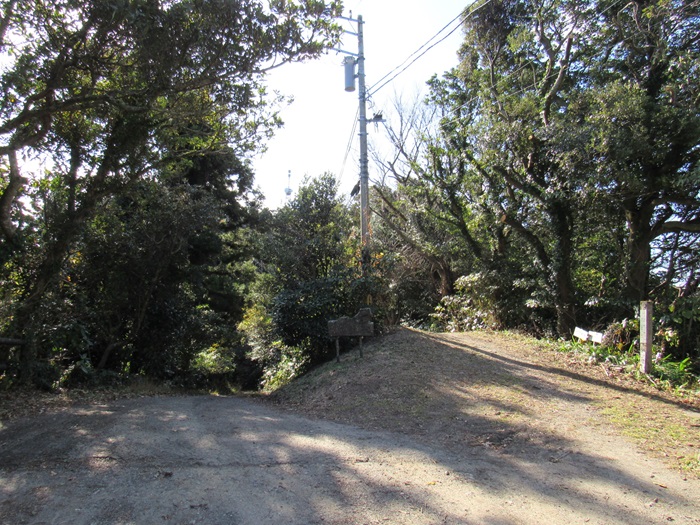

送信所への配電線は急勾配の斜面から伸びてきていました。

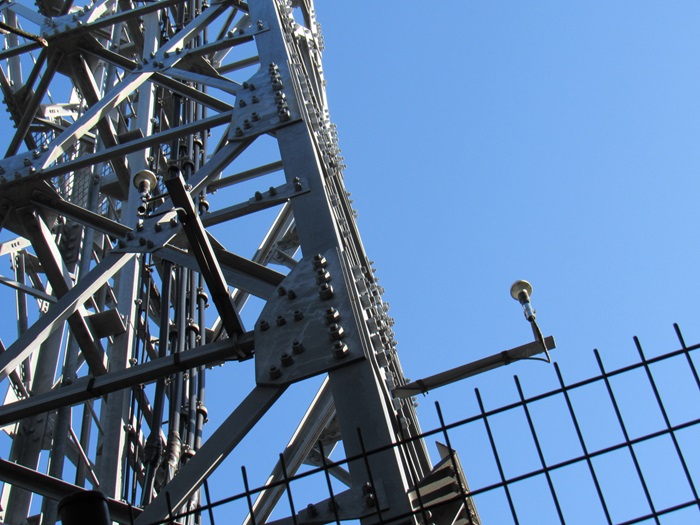

GPSアンテナは2つありました。

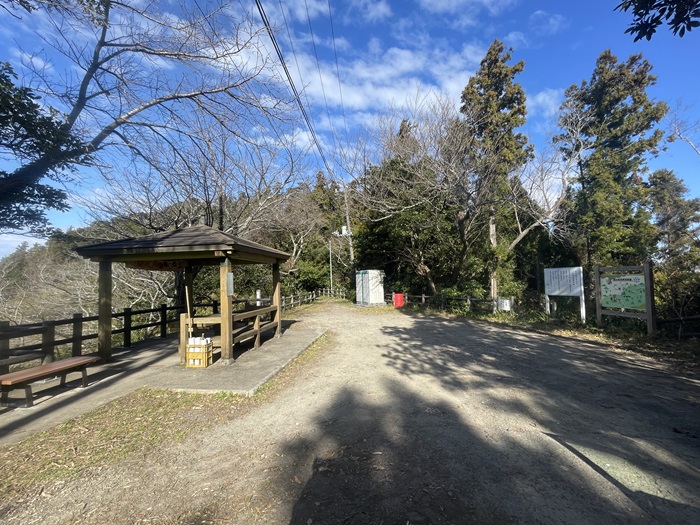

送信所への登局路にあった観光案内の看板です。
この看板がある位置までは車が来れます。

送信所へはここに車を駐めて徒歩での訪問になります。
トイレもありました。

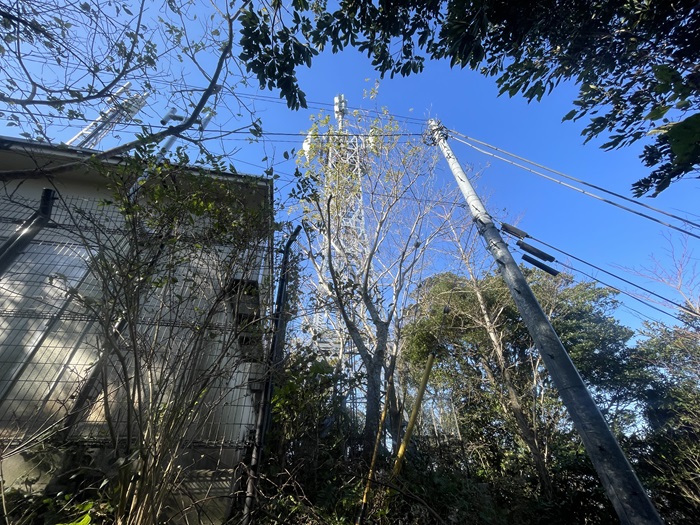

先ほどの場所を振り返ると送信所が見えます。

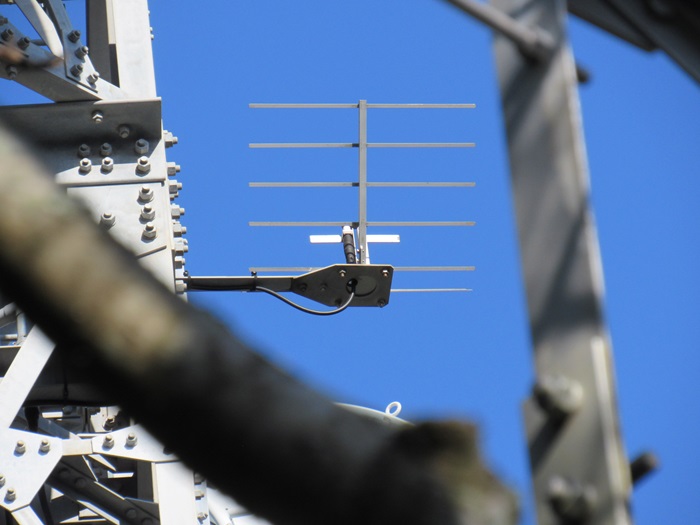

自局のモニターアンテナです。

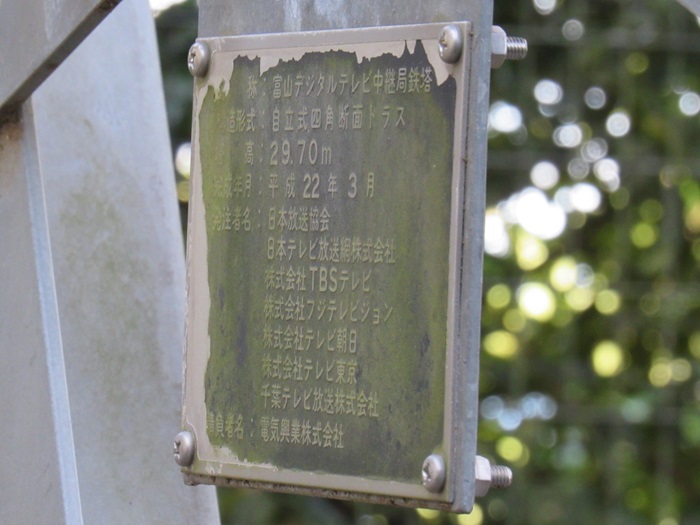

送信塔の銘板です。

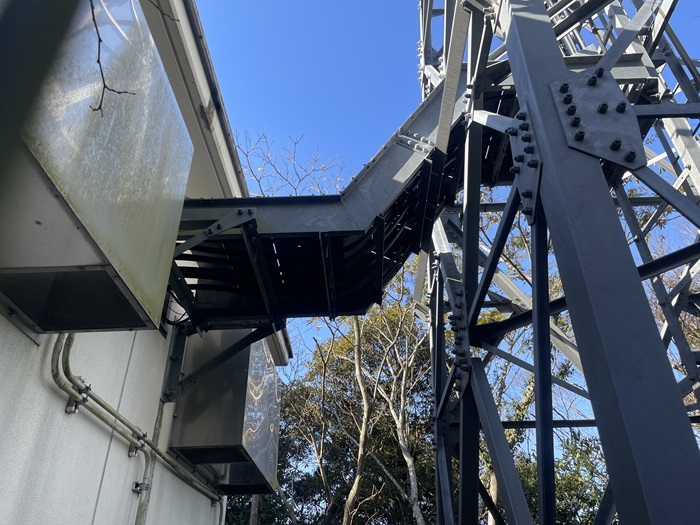

局舎と送信塔を結ぶケーブルラックです。

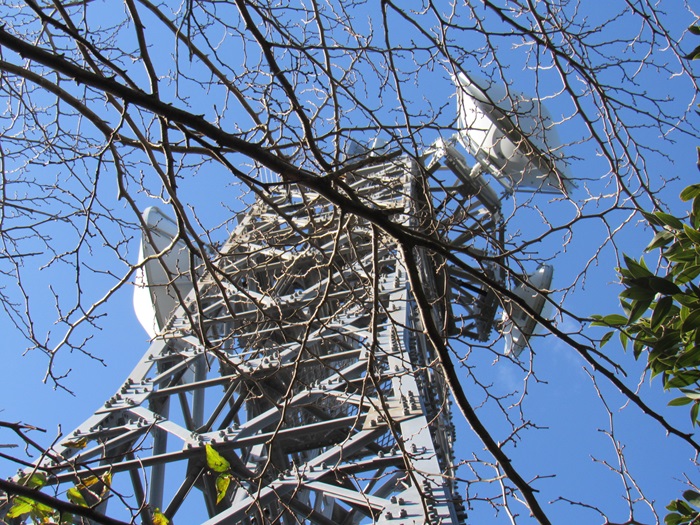

送信塔を見上げショット。

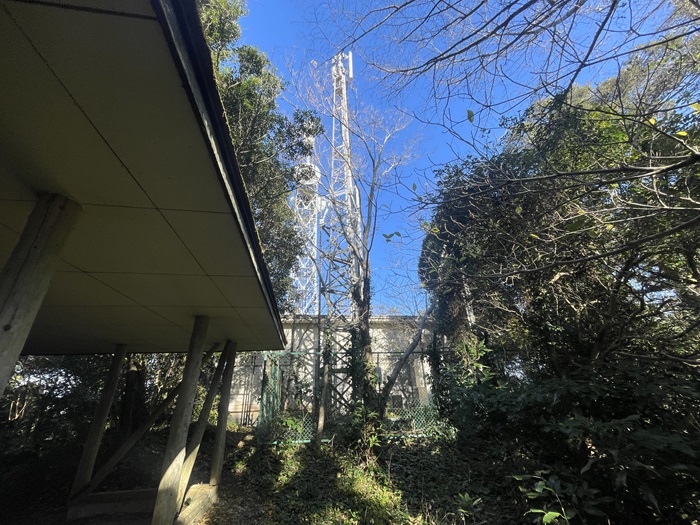

送信所脇には携帯電話基地局や東屋もあります。

景色

車が止められる場所から見えた景色です。
