和田テレビ中継局(千葉県・南房総市)

千葉県南房総市和田町真浦(南房総市防災行政無線・和田中継局に併設)にあるデジタルテレビの中継局です。
NHKと東京広域テレビ5局・千葉テレビの中継局です。
ミニサテ局ですが、市の防災行政無線関係の鉄塔を間借りしているので立派な見た目です。
送受分離型で受信点は山の中腹にあります。

■最終訪問日:2024年12月12日
■初回訪問日:2024年12月12日

2024年12月12日訪問時

2024年12月12日訪問時の画像です。
この日は一日かけて千葉の行けてなかったテレビ送信所を巡りました。
その九局目の送信所です。

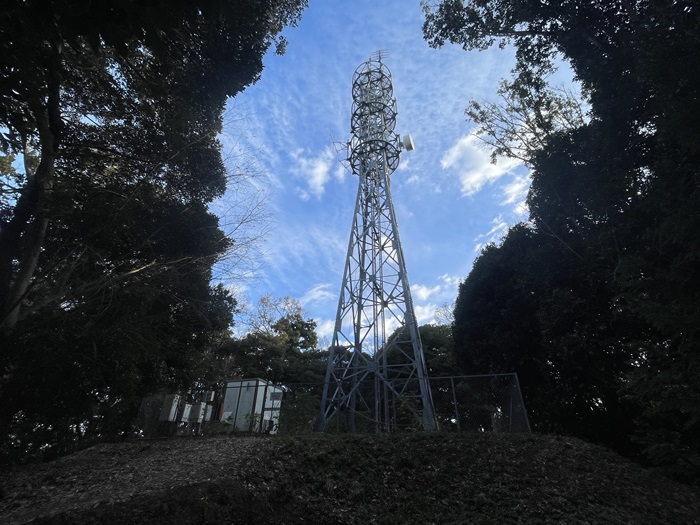

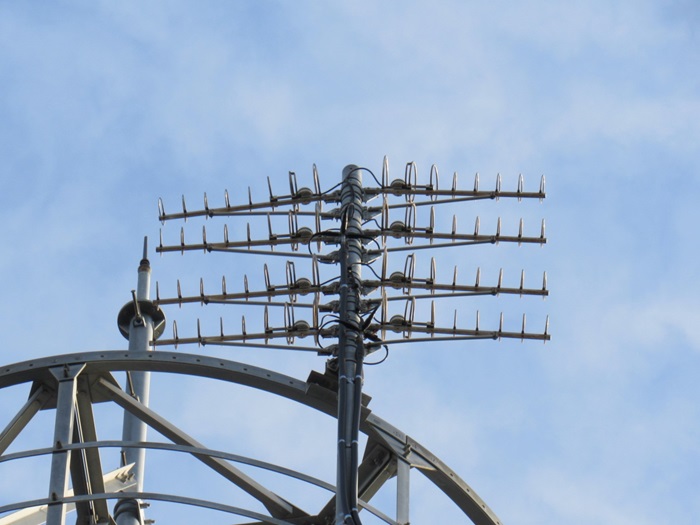

送信アンテナ

NHK・民放で個別の送信アンテナです。

・上段:リング8素子2段2面(NHK総合・Eテレ)
・下段:リング8素子2段2面(チバテレビ・東京広域5局で共用)

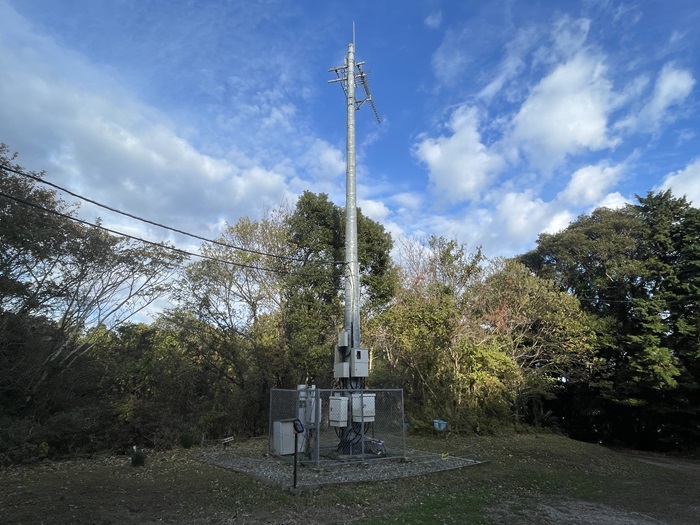

受信点

送信点から北東方面、直線距離で約270m離れた場所にある受信点です。
ちょうど送信点へ登る道沿いにあります。

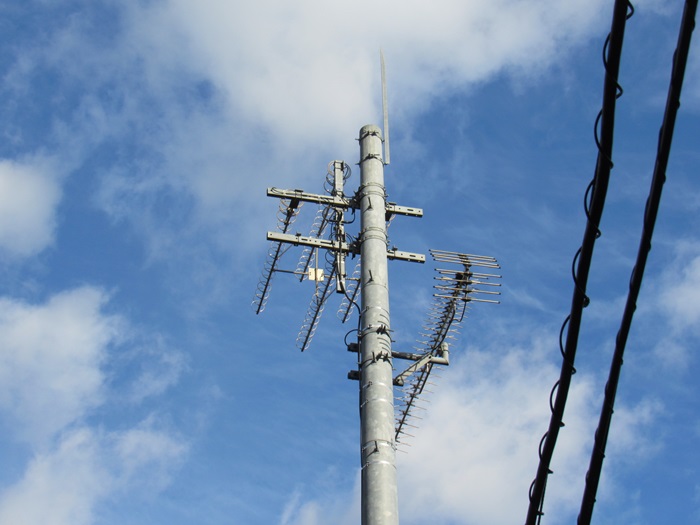

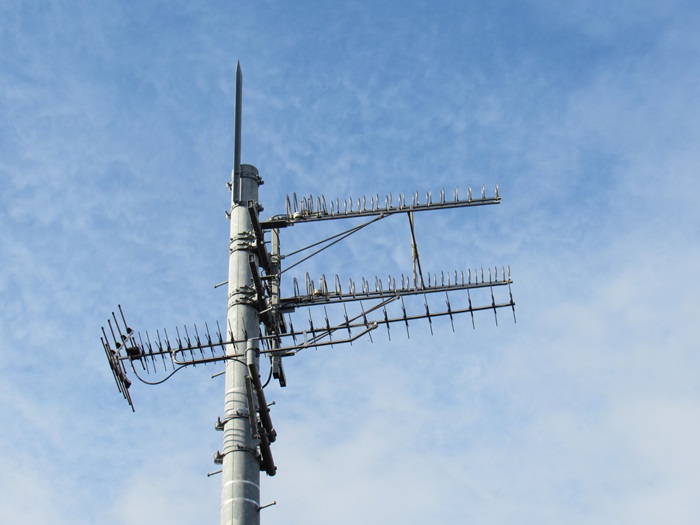

受信アンテナ部分を拡大しました。

・菱形配列16素子リングアンテナ×1(勝浦局を放送波受信:NHK総合・Eテレ)
・27素子パラスタック八木アンテナ×1(勝浦局を放送波受信:チバテレビ・東京広域5局)

別の角度から受信アンテナを撮影。

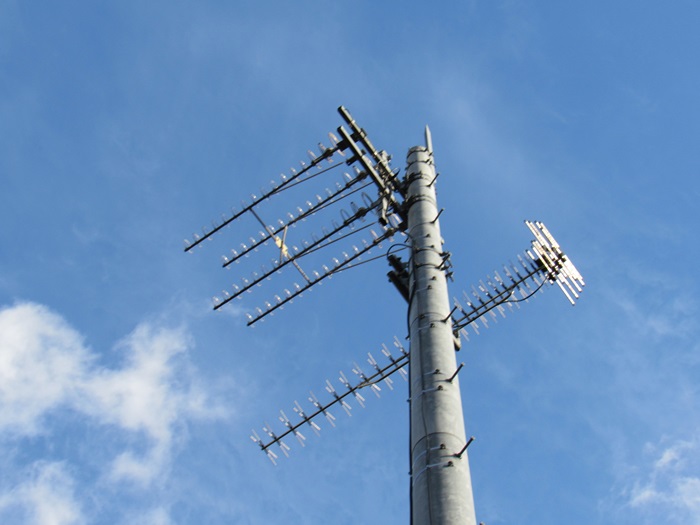

見上げショット。

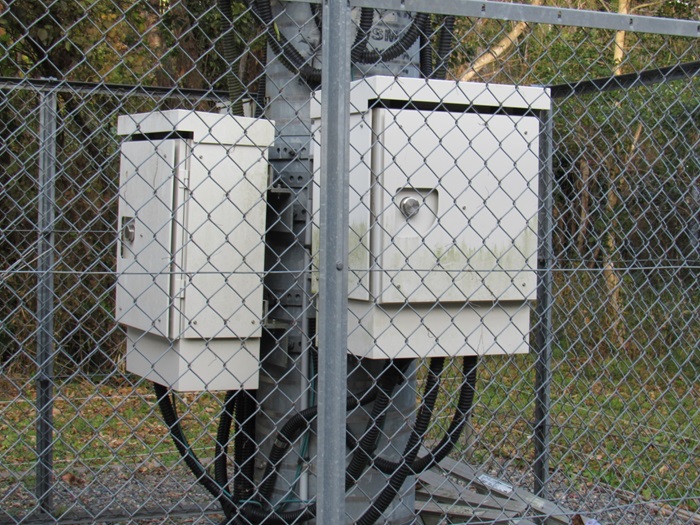

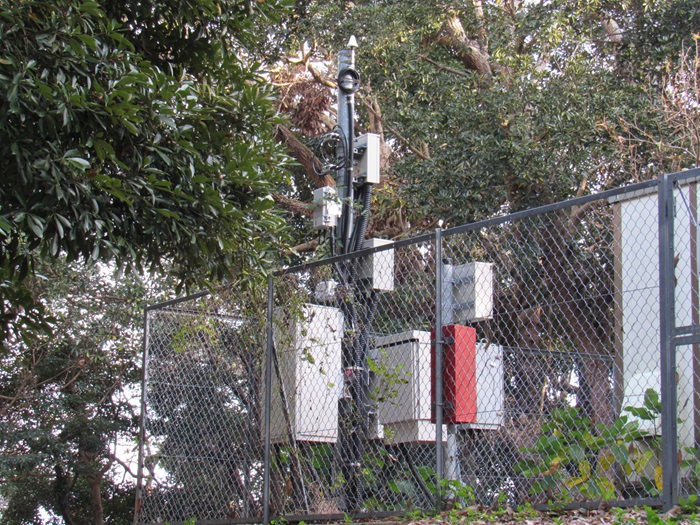

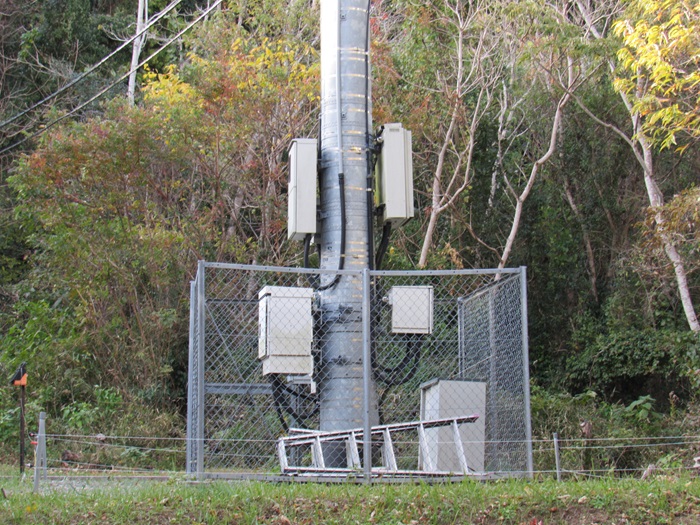

受信点の機器類です。
NHKと民放で別々に機器が設置されているようです。

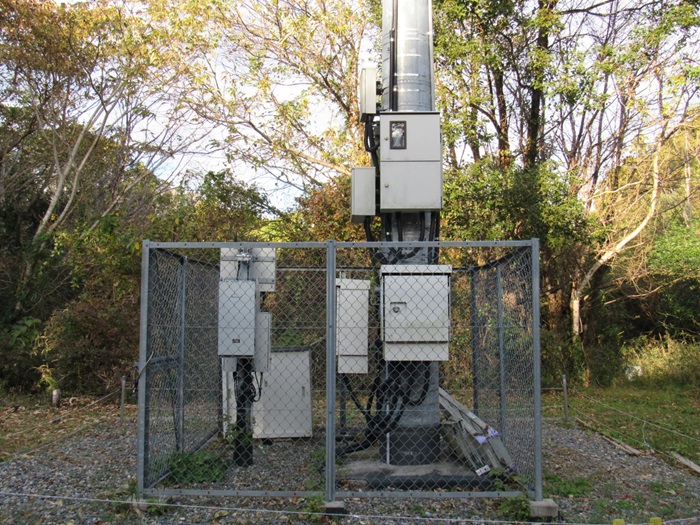

受信点の機器類を別の角度から。

左側が民放の機器類、右側がNHKの機器類のようです。

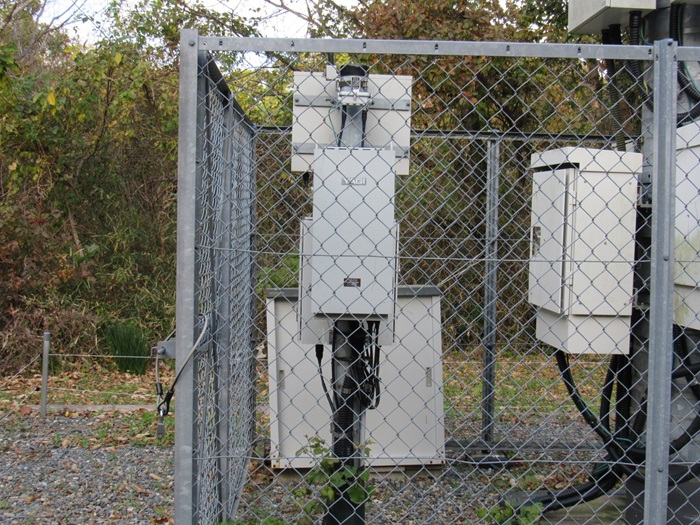

民放側の機器類を別の角度から。

NHKの機器類です。

これは分電盤などの収容箱のように見えます。

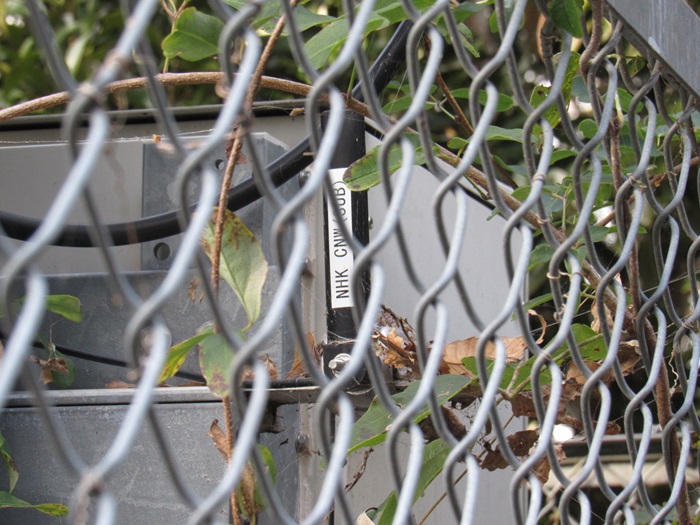

NHKの監視・通報用アンテナです。

もう一つありました。

機器類

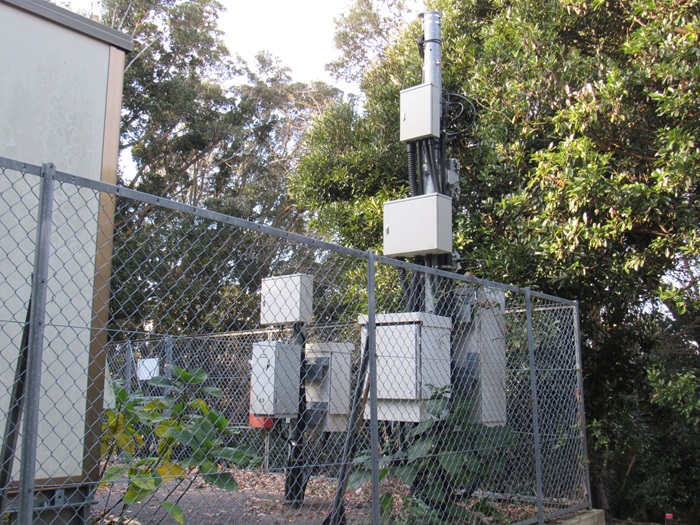

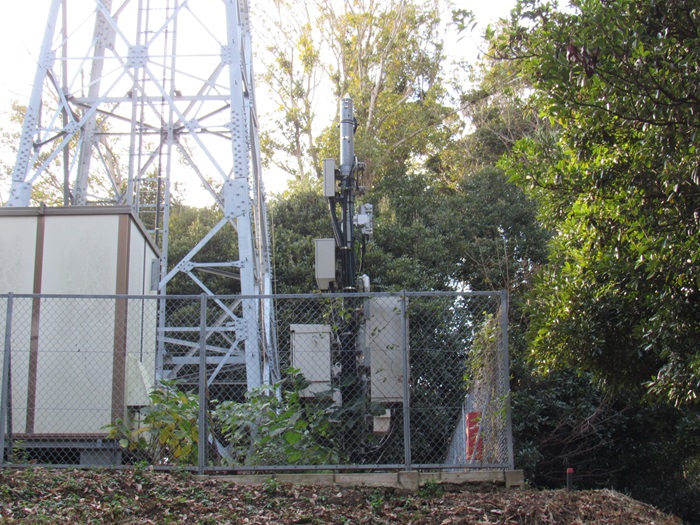

送信点にある機器類です。NHK・民放で機器の構成が別々でした。

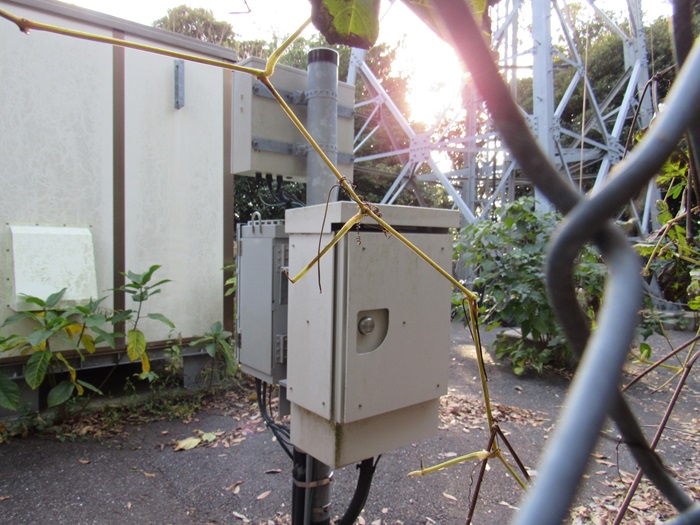

別の角度から撮影。

さらに別の角度から撮影。

バッテリー関係のようです。

民放が使用していると思われる機器です。

こちらも民放が使用していると思われる機器です。

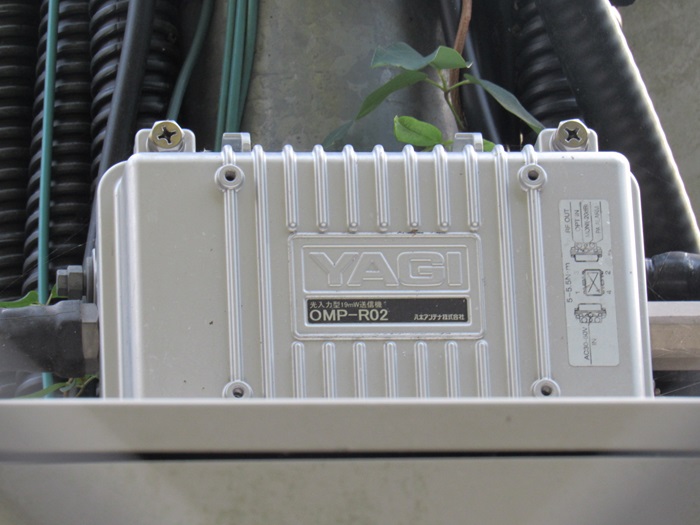

これが民放の送信機のようです。

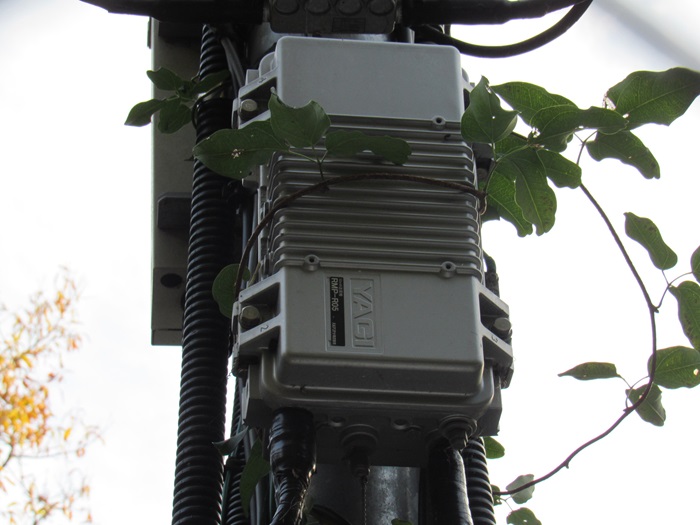

これも民放が使用していると思われる分配器です。

その他

GPSアンテナは1つありました。

その他

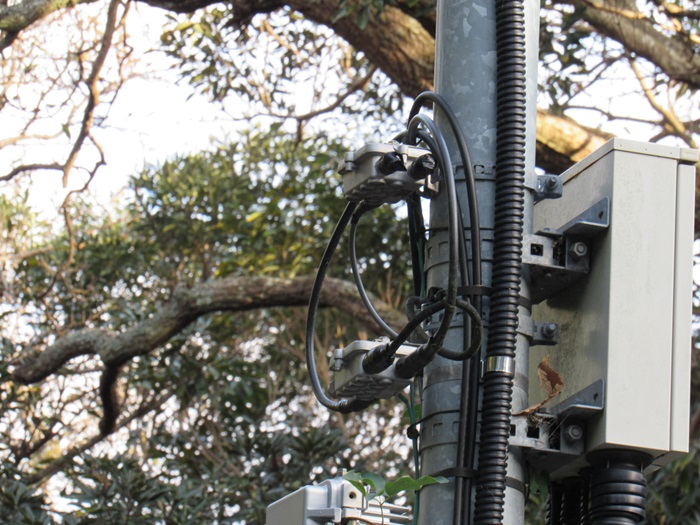

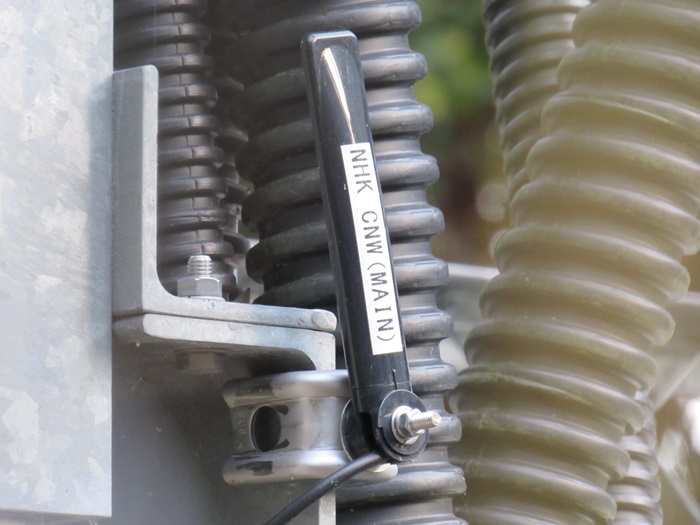

送信点の機器類に付いていたNHKの監視・通報用アンテナです。

もう一つありました。

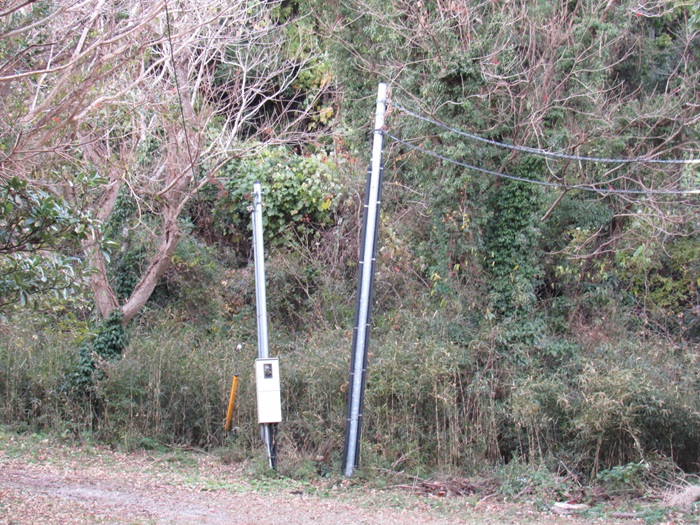

受信点付近の電柱ですが、ケーブルの重さの影響なのか傾いていました。

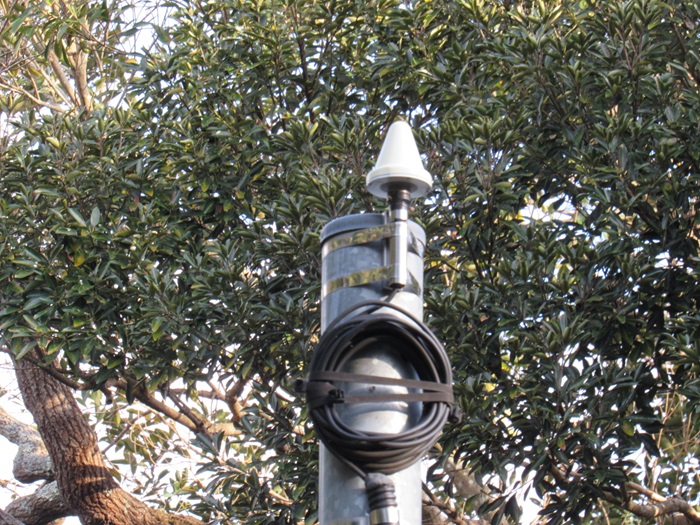

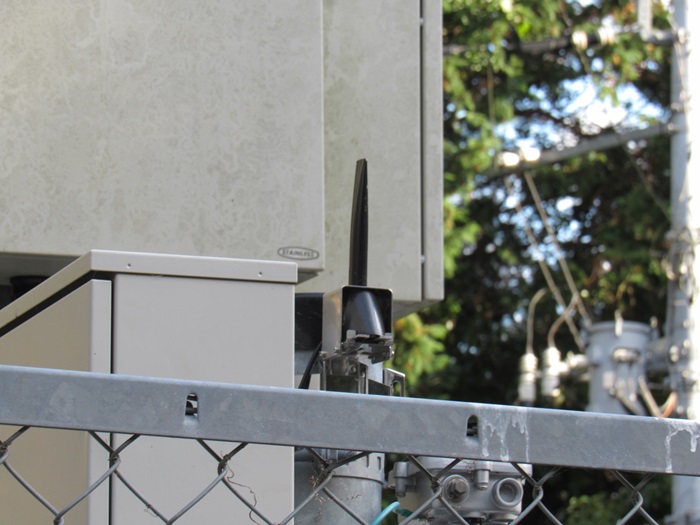

送信点の機器類に付いていたGPSアンテナです。

遠望撮影

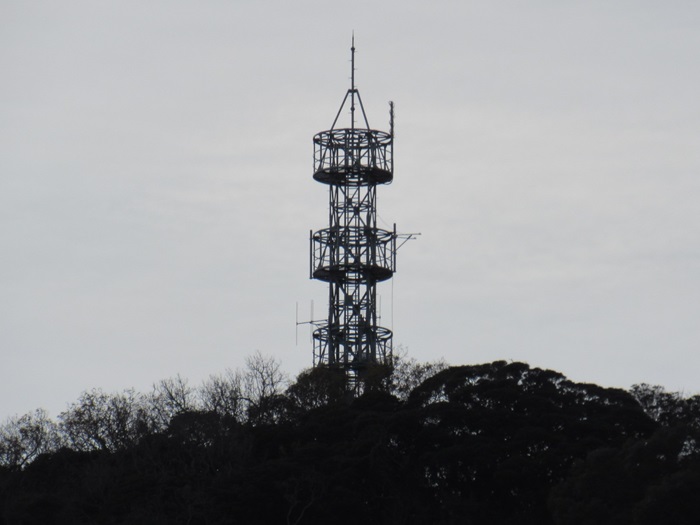

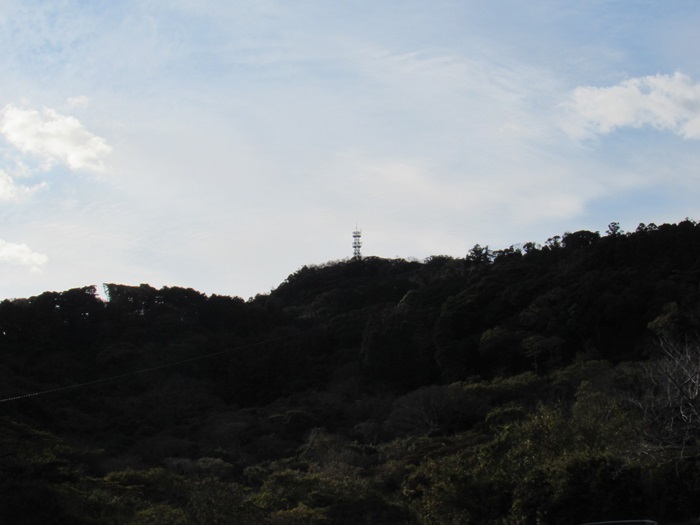

麓から見える送信所の様子です。

送信塔を拡大しました。

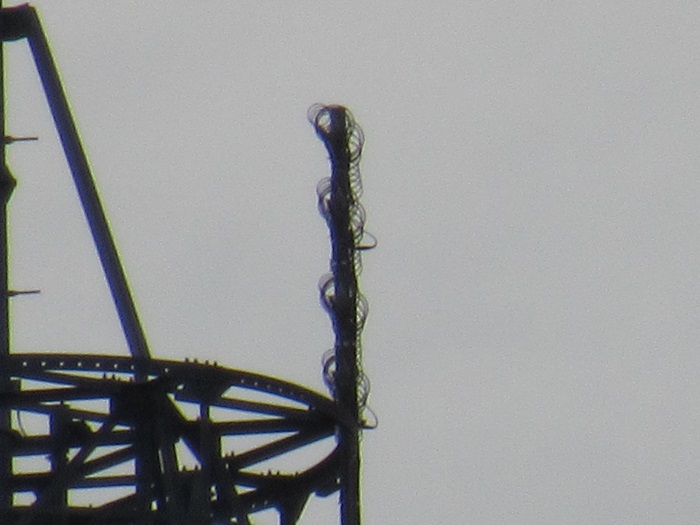

送信アンテナ部分を拡大しました。
