RNB壺神FM(愛媛県・大洲市)

「愛媛県大洲市戒川乙656-2(壺神山)」にあるRNB南海放送のFM補完中継局です。
放送エリアは、内子町、大洲市、伊予市、砥部町、久万高原町などの一部地域(約7,000世帯)です。
このFM補完中継局の送信所のほか、テレビなどのTTL固定局も併設されています。
壺神山の山頂付近には、南海放送のほか、NHKやテレビ愛媛のFPU基地局およびTTL固定局も設置されています。

壺神山は、松山から中予・南予地域へ効率的にTTL伝送を行うのに適した場所に位置しています。
鉄塔は電源開発と南海放送が共同で建設し、土地は南海放送が所有、局舎は各社が個別に設置しています。
南海放送は、テレビのデジタル化設備投資の第一弾として、2002年1月に造成工事を開始しました。
翌2003年2月に、まずFPU受信基地(壺神山無線中継所)として開局し、その後、デジタルテレビのTTL固定局を開局しました。
さらに時が経ち、2019年8月23日に「RNB壺神FM局」を開局しました。

余談ですが、2003年2月17日、川之江市(現・四国中央市)の高知自動車道トンネル内で、居眠り運転のトラックによる交通死亡事故が発生しました。
当時、偶然にも壺神山に設置されたヘリコプター自動追尾装置の最終調整のためテストフライトを行っていたヘリコプターが事故現場へ急行。
石鎚連峰上空、標高約3,000mから直線距離で約100km離れた壺神山に映像を伝送し、さらに南海放送本社へ伝送しました。
この映像は、他社に先駆けて日本テレビの「ザ・ワイド」で放送されるという歴史的な出来事となりました。

■初回訪問日:2020年09月15日
■最終訪問日:2020年09月15日
※再編集日:2025年10月23日

2020年09月15日訪問時

2020年09月15日訪問時の画像です。
日没寸前の訪問につき画像が暗めです。
サイト開設当時の編集手法のためお見苦しい点がございます。

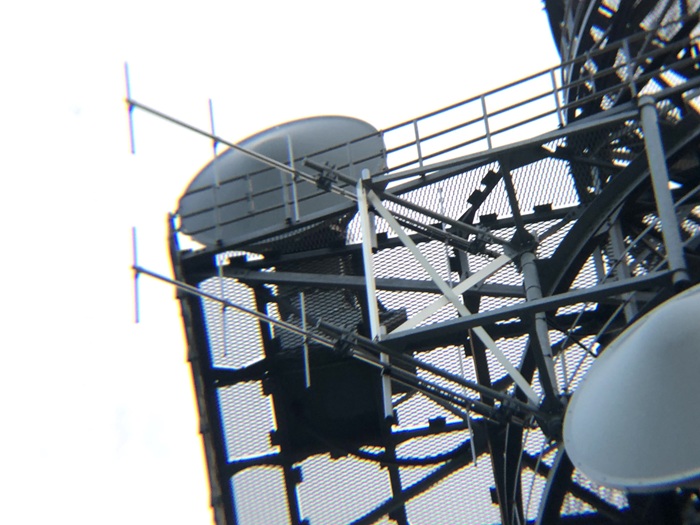

送信アンテナ

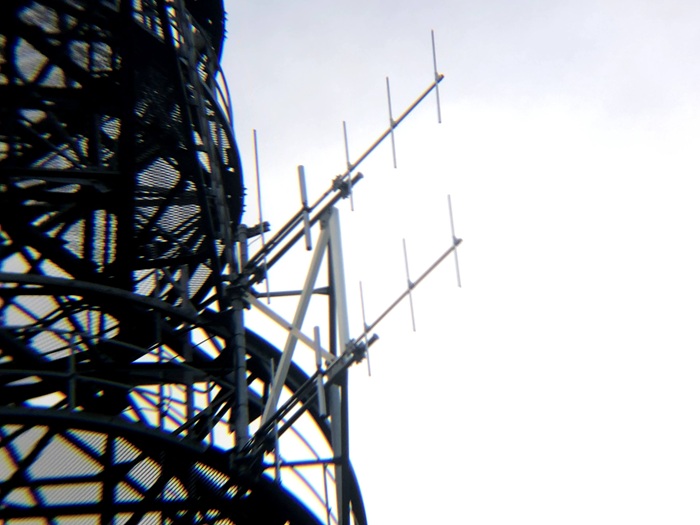

FM補完局(RNB壺神局)の送信アンテナです。

・八木3素子2段1面(垂直偏波送信:RNB壺神局)

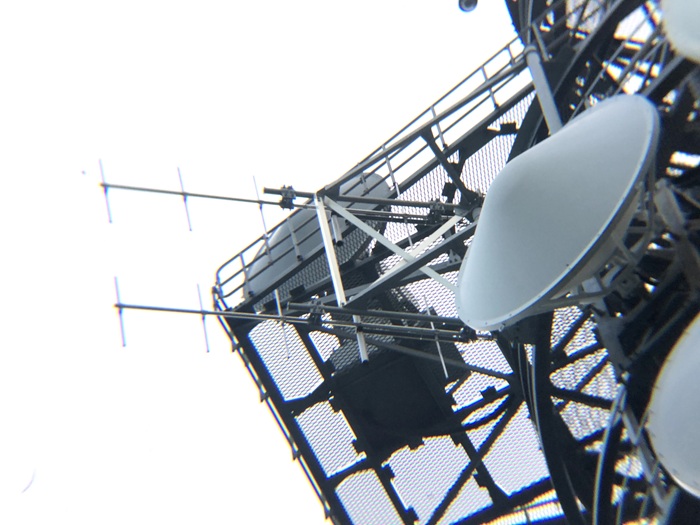

少し角度を変えて撮影。

さらに角度を変えて撮影。

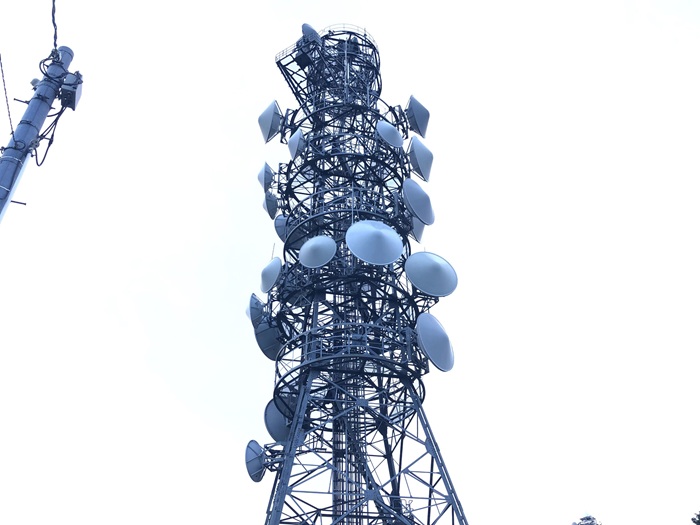

TTL・TSL関係のアンテナ

TTL・TSL関係のアンテナです。
アンテナ＆対向が多すぎて個別にどれがどこに向いているか分かりませんでした。
他サイトの情報によると「八幡浜(三机)、新八幡浜(八幡浜)、宇和島、石城」など多方面へ伝送しているそうです。
電源開発のアンテナも付いているので、かなりたくさんのアンテナ・対向があります。

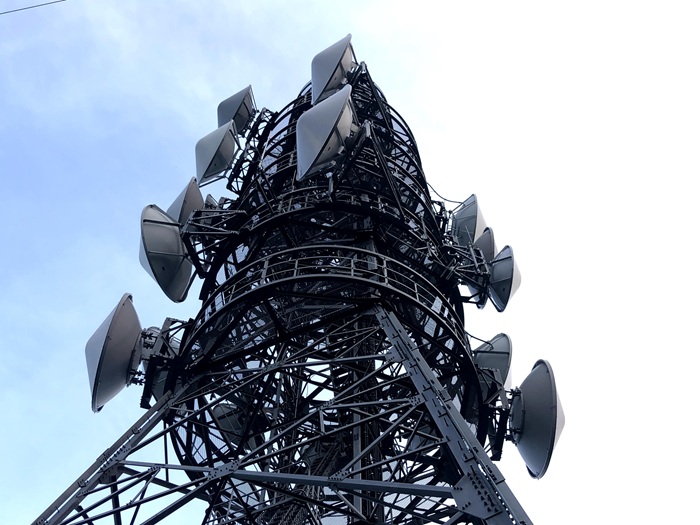

見上げショット。
これだけ沢山のプレートパラボラがあると見応えがあります。

局舎

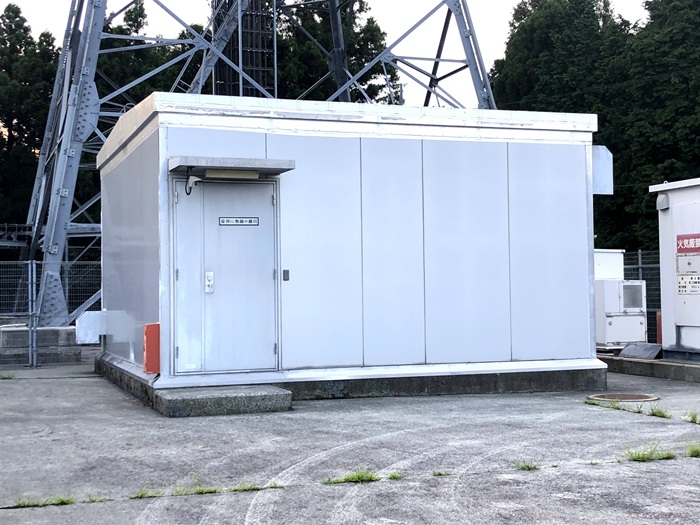

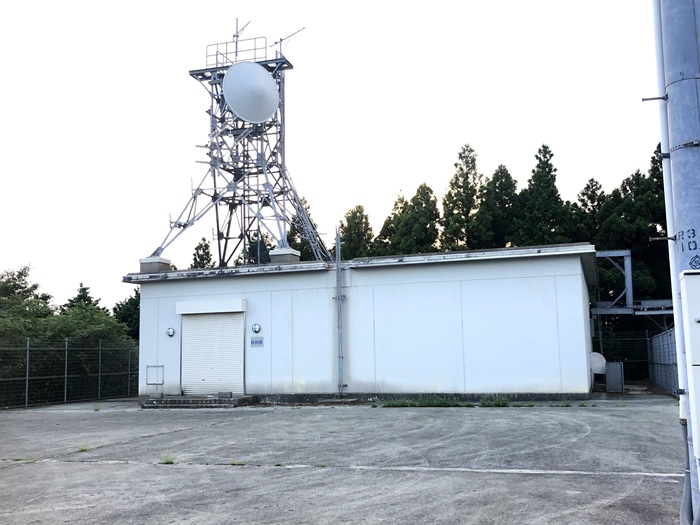

局舎は2棟あります。そのうち大型のほうの局舎です。

表札もあります。

電源開発の局舎のようです。

社名は書いていないシンプルな表札があります。

その他

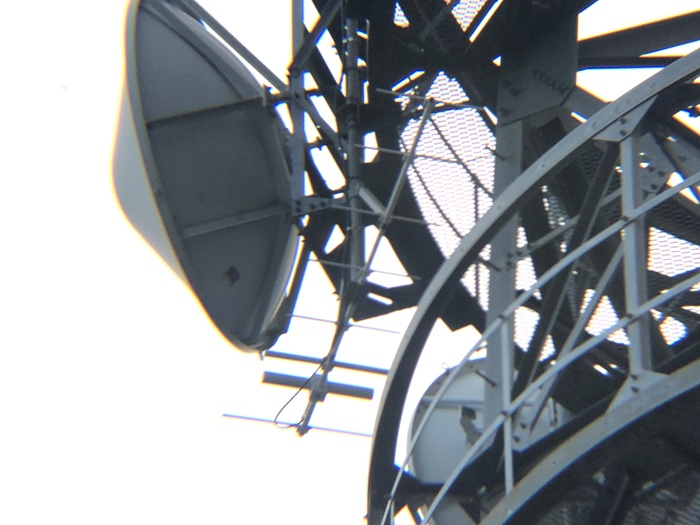

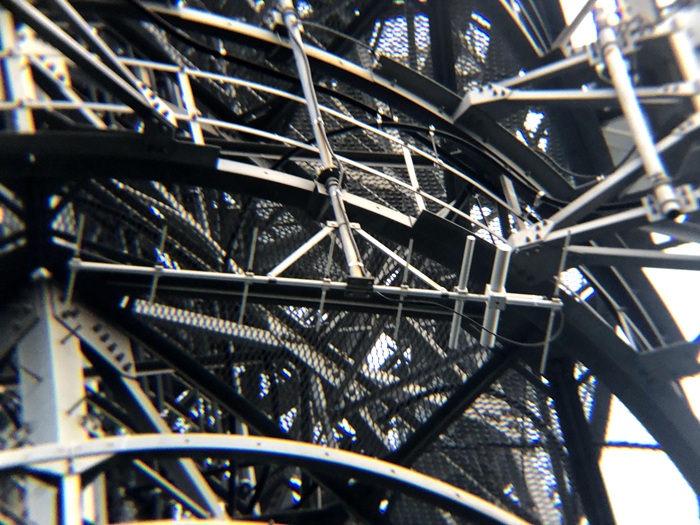

送信塔に付いている詳細不明の八木アンテナです。
向きから考えると松山からのFM補完局関係のVHF帯固定回線(160MHz)帯のアンテナのようです。
マイクロ波が主、VHF帯は予備だと思います。(すべて推測です。)

角度を変えて撮影。
松山に向いていると思われるプレートパラボラと同一の向きに向いていました。

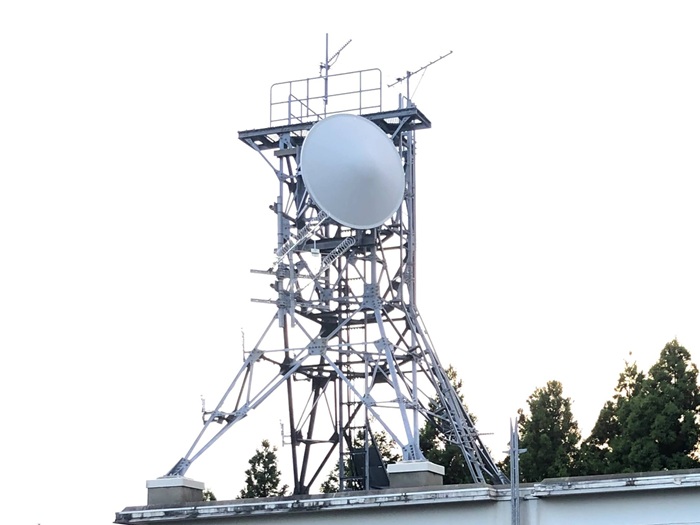

大きいほうの局舎屋上にあったアンテナ類です。
プレートパラボラなどが付いています。

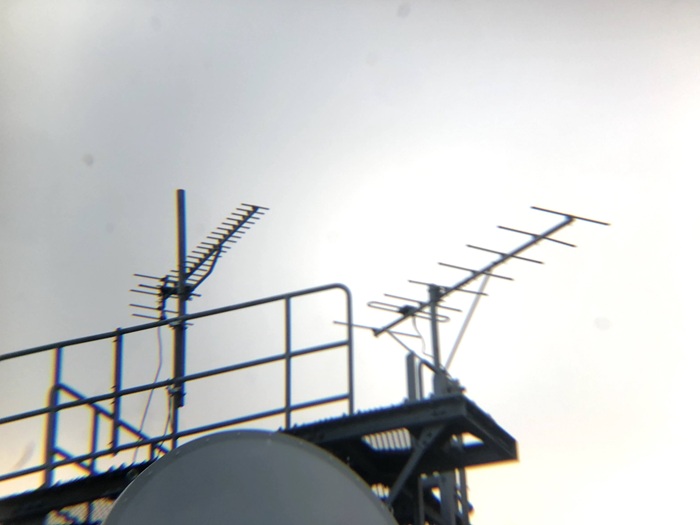

局舎屋上にも詳細不明の八木アンテナがあります。
向きはさきほどの送信塔に付いているアンテナと同一のようでした。
その左側のテレビアンテナとも同一方向を向いていますね。

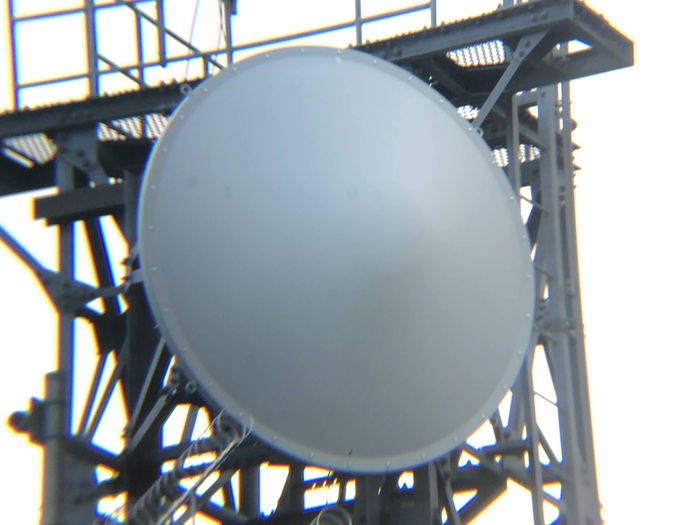

詳細不明のプレートパラボラです。

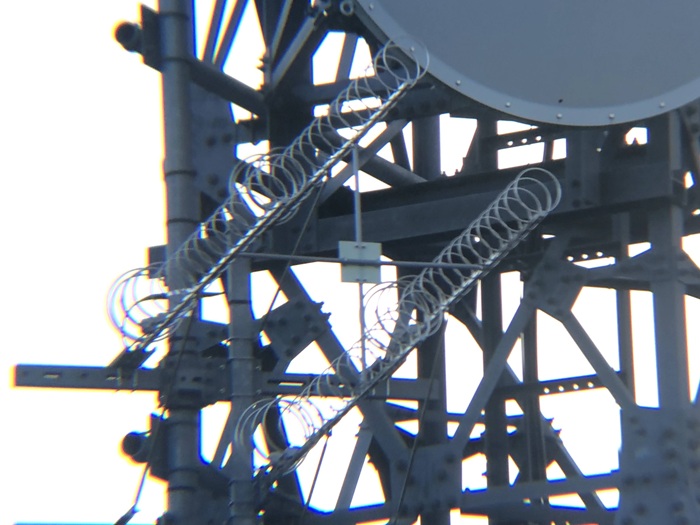

その脇には菱形配列16素子リングアンテナもあります。
マイクロ波を主で受けて、予備で放送波も受けているのでしょうか。

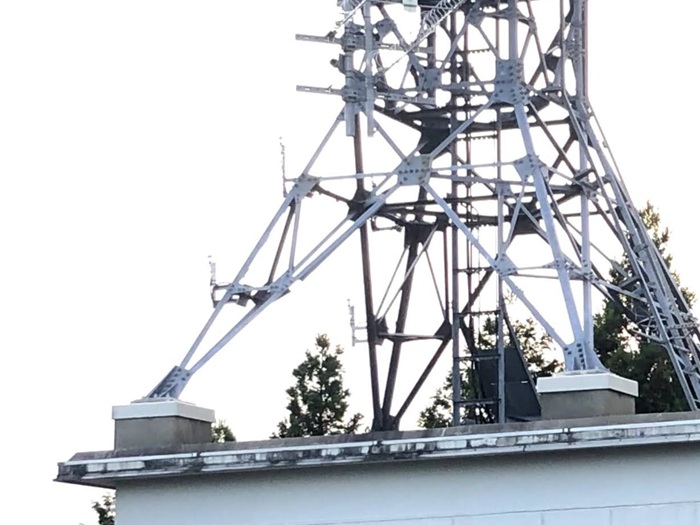

GPSアンテナも3つほど付いていることが確認できます。

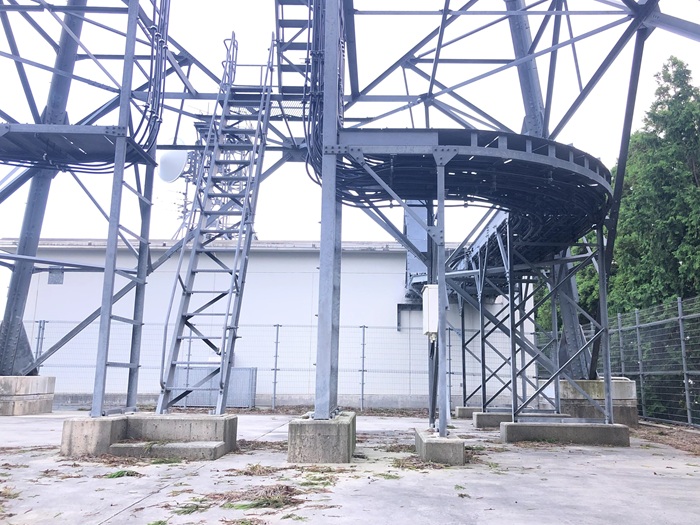

送信塔から局舎へ伸びるケーブルラックです。
左側に向かうケーブルが小さいほうの局舎、奥へ向かっているほうが大きいほうの局舎です。

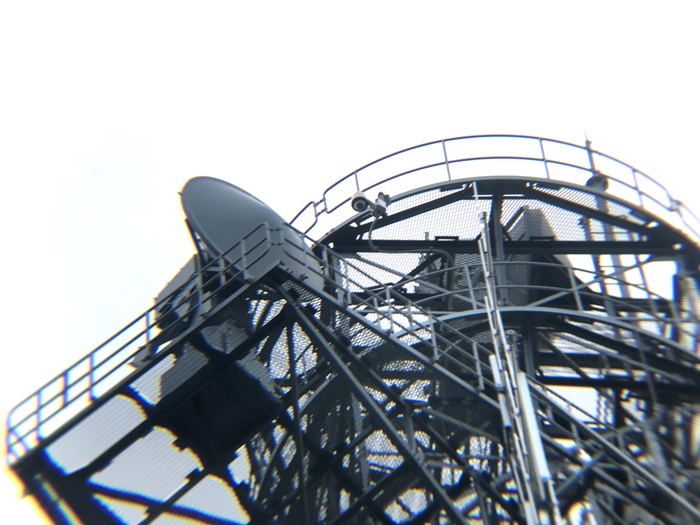

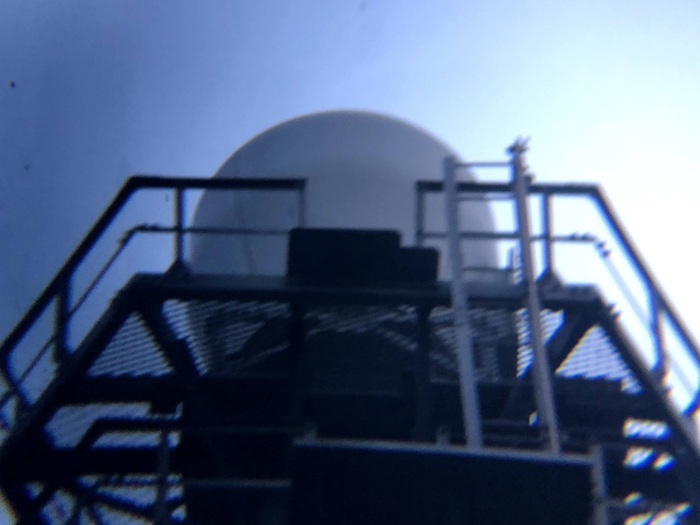

FPU関係のアンテナです。2基あります。

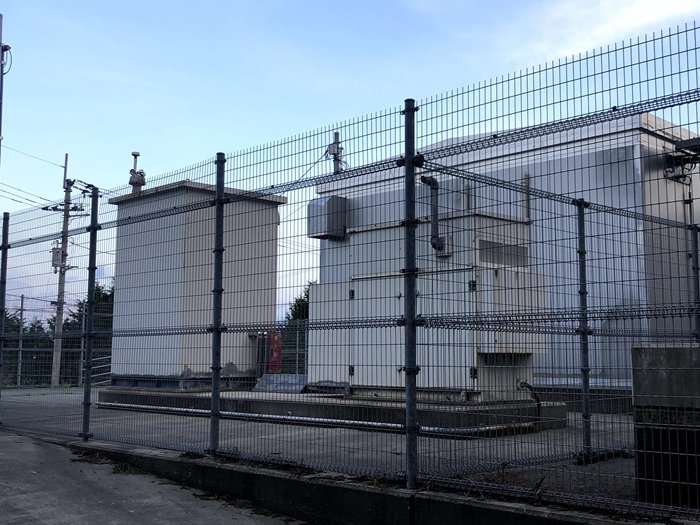

小さいほうの局舎脇にある発電機です。

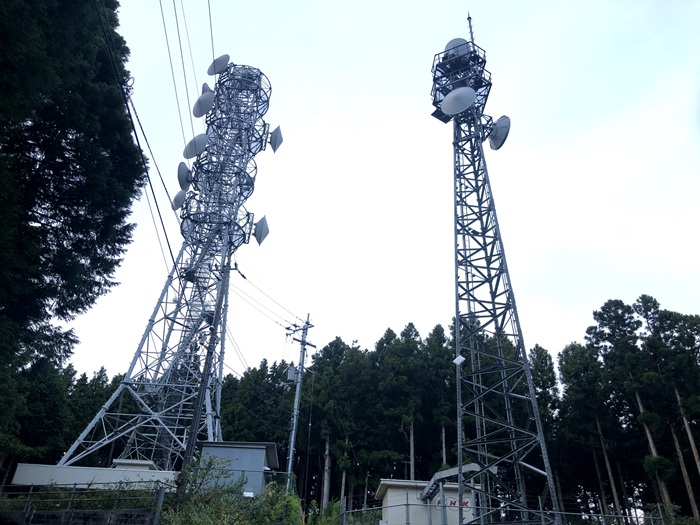

南海放送の鉄塔を過ぎた先には「NHK」「テレビ愛媛」の鉄塔があります。
テレビ愛媛は南海放送と同じく壺神山に地デジのTTL固定局を置いています。

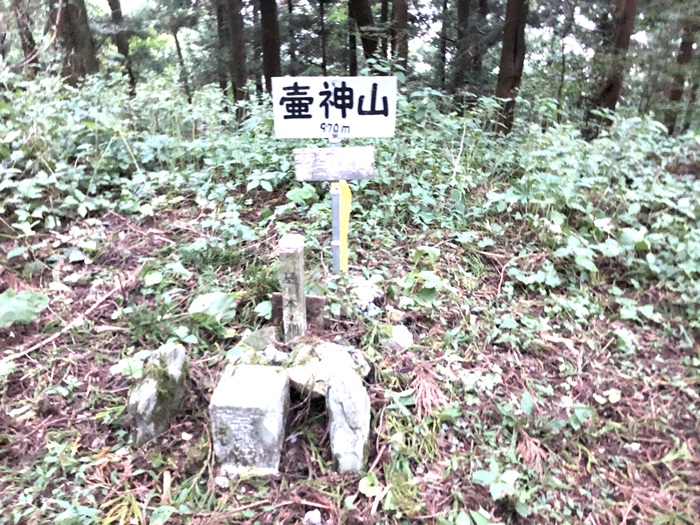

NHKと民放鉄塔を通り過ぎてしばらく林の奥へ歩いた先にあった三角点です。

NHK

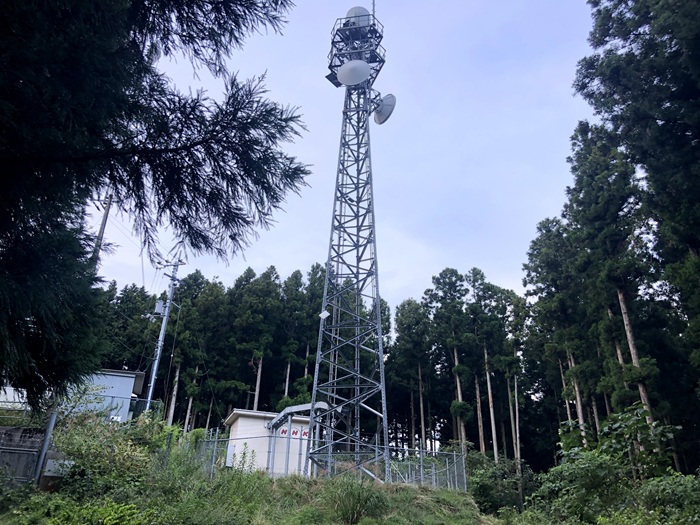

NHKの無線中継局です。
FPU基地局の他にも2方向にプレートパラボラが付いています。

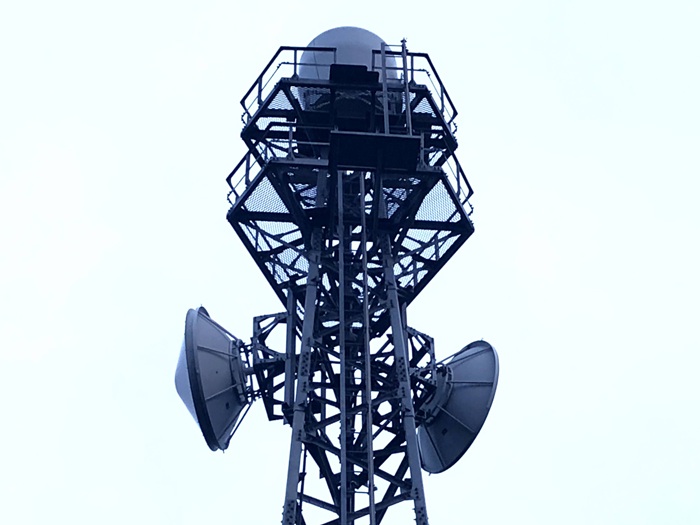

FPU関係のアンテナ、2方向へ向いているプレートパラボラが見えます。

FPU関係のアンテナを拡大しました。

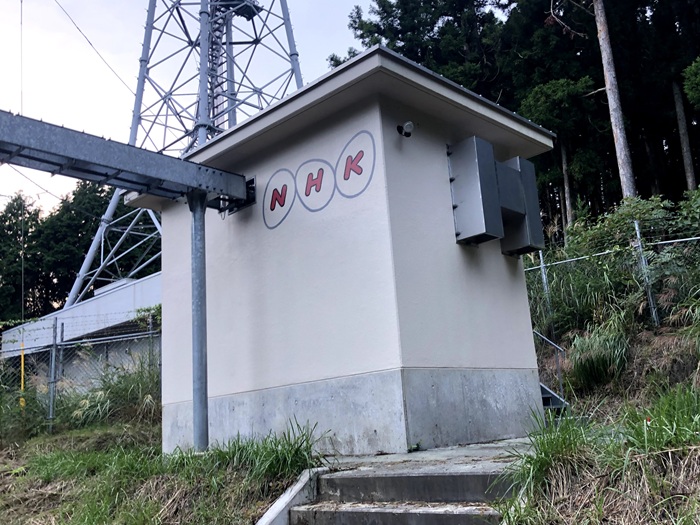

NHKの局舎です。

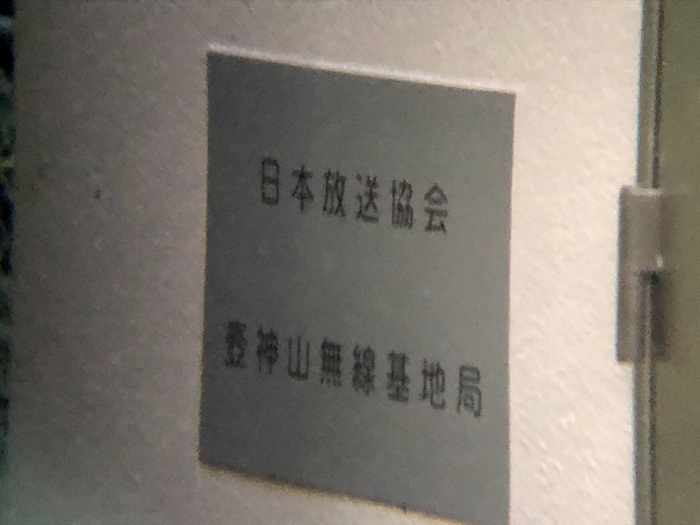

表札もありました。

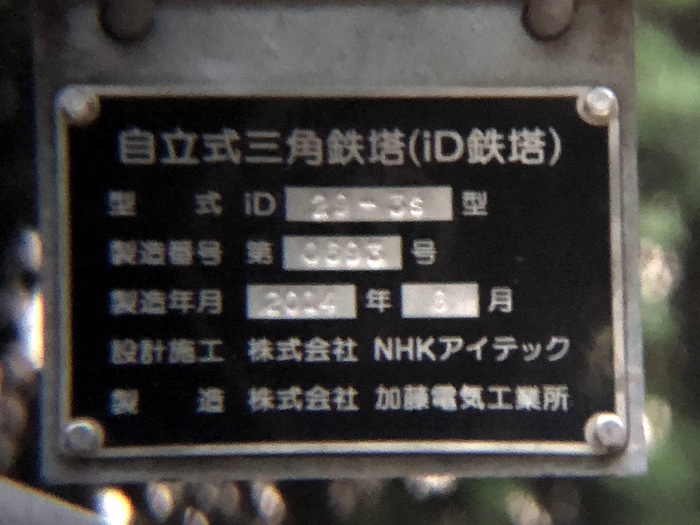

鉄塔の銘板です。

テレビ愛媛

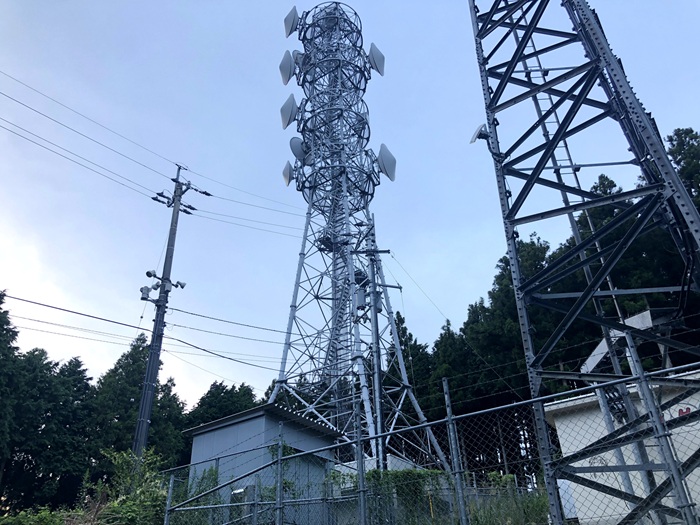

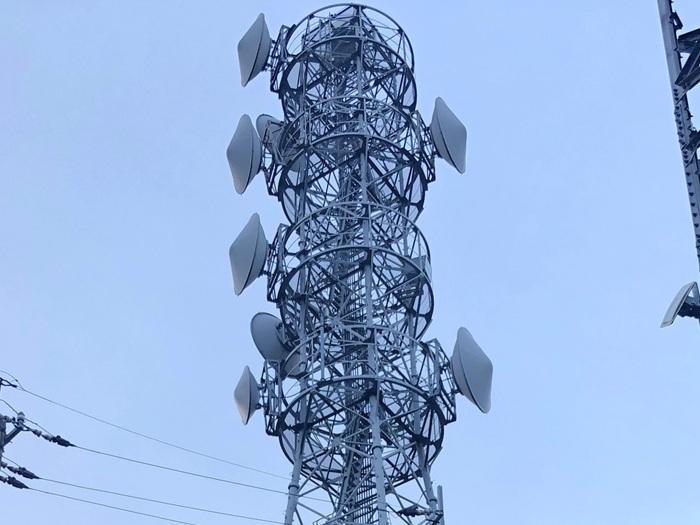

テレビ愛媛のTTL固定局です。
NHKに隣接する位置に地デジ関係のTTL固定局を置いています。

鉄塔のプレートパラボラを拡大しました。
左側が南予地域方面、右側は松山方面へ向いているようです。
