塙テレビ・FM中継局(福島県・東白川郡塙町)

「福島県東白川郡塙町台宿字中稲沢(米山)」にあるテレビ・FMラジオの中継局です。
「NHKデジタルテレビ・FM中継局」と「民放デジタルテレビ」の2グループに分かれています。
アナログ時代は「NHK」に隣接する位置に「FTV・TUF」共用鉄塔、少し低い位置に「FCT・KFB」共用鉄塔があったようです。
現在は民放テレビは「FCT・KFB」共用鉄塔に相乗りする形で全局集約されました。
「FTV・TUF」共用鉄塔は解体されて現存しません。

NHK-FMの開局は「1970年02月」頃、デジタルテレビ開局は全局「2008年12月19日」という情報があります。

■初回訪問日:2026年07月26日
■最終訪問日:2026年07月26日

2026年07月26日訪問分

2026年07月26日に訪問した際の画像です。
今回が初訪問です。あいにくの天気が画像が暗めです。

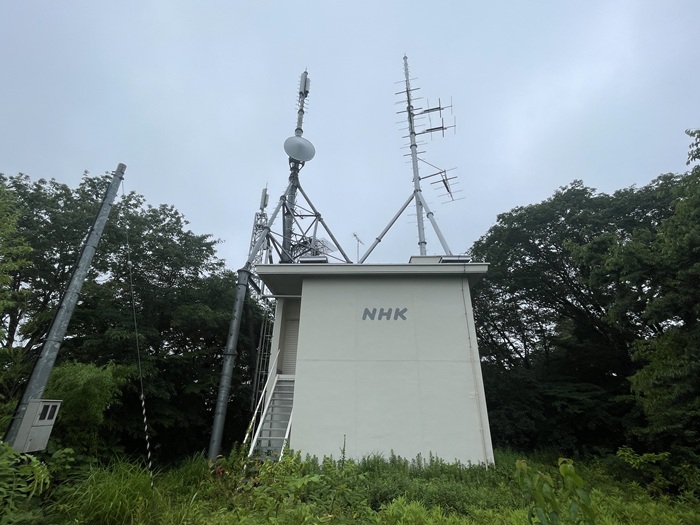

NHKテレビ・FMラジオ

まずは「NHKテレビ・FMラジオ」から解説していきます。
既設の局舎屋上の鉄塔強度が足りなかったのか、デジタル化の際に局舎脇に送信塔を建ててデジタル送信しています。
FMラジオは局舎屋上の送信塔に送信アンテナがあります。アナログテレビのアンテナもこちら側に付いていたらしいです。

テレビ送信アンテナ

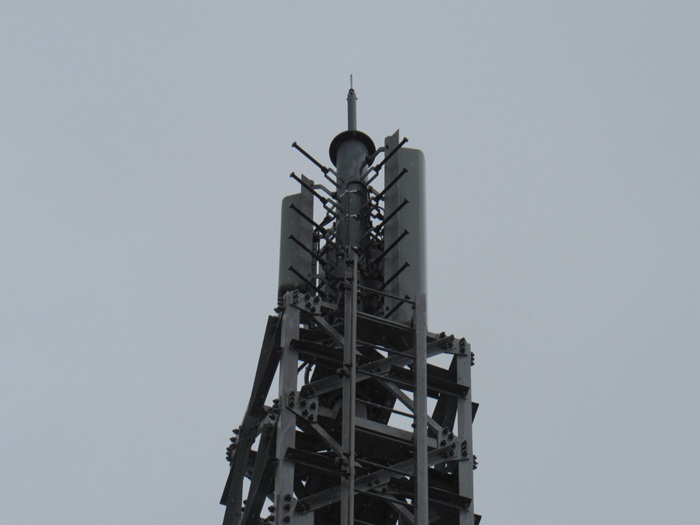

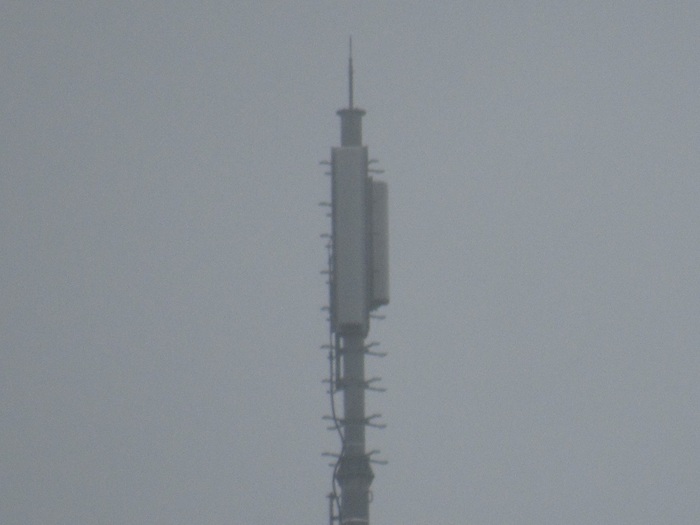

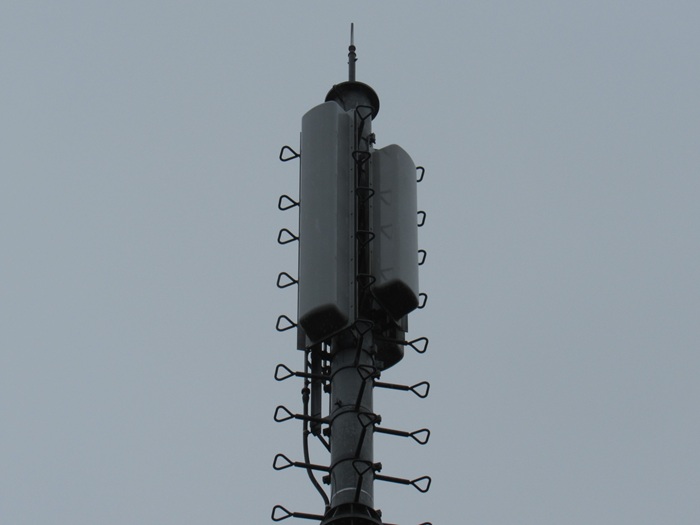

デジタル化の際に局舎脇に新設された鉄塔に付いている送信アンテナです。

・4L双ループ1段2面+6L双ループ1段1面(NHK総合・Eテレで共用)

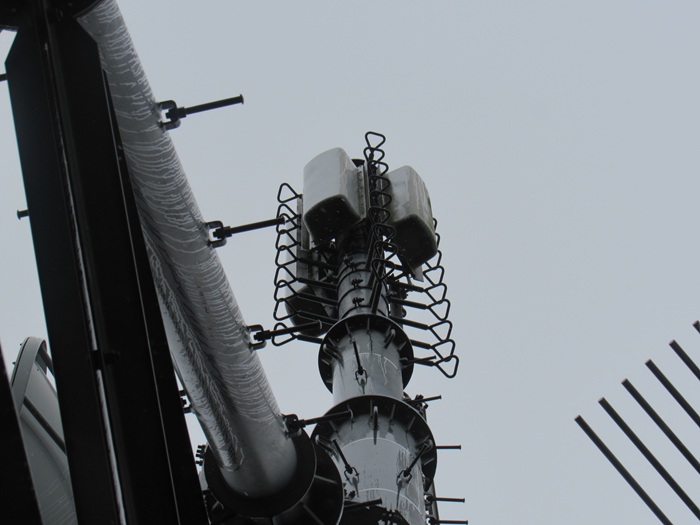

送信塔を見上げショットして撮影。南側に強く出しているようです。
南側が6L双ループ、北・西方面は4L双ループの送信です。

麓の「塙町立塙小学校」付近から遠望撮影。

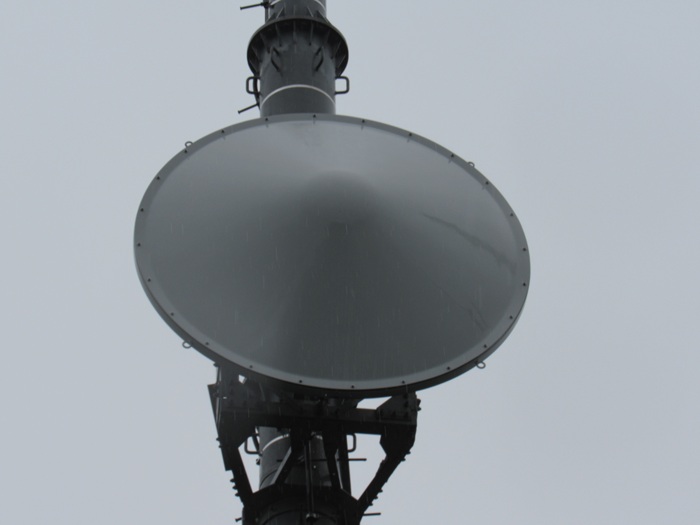

デジタルテレビTTL送信アンテナ

デジタル化の際に局舎脇に新設された鉄塔に付いているTTL送信アンテナです。
塙局で受信した放送を下位局の「東塙局」へTTL送信しています。

・1.2mΦSHF帯プレートパラボラ(東塙局へTTL送信 : NHK総合・Eテレ)

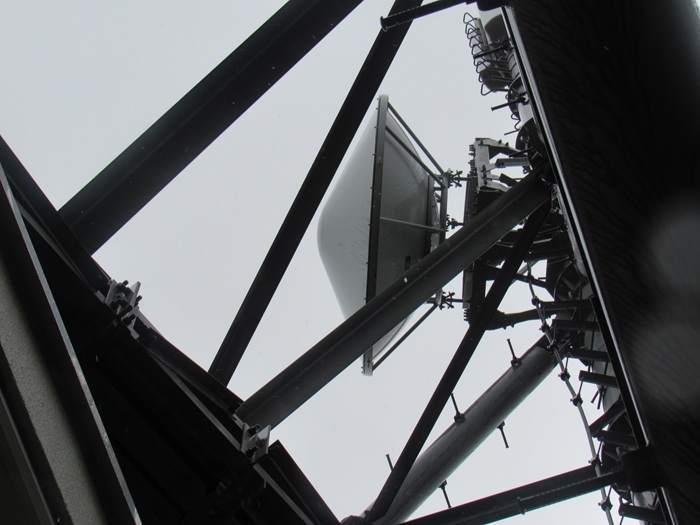

別の角度から撮影。

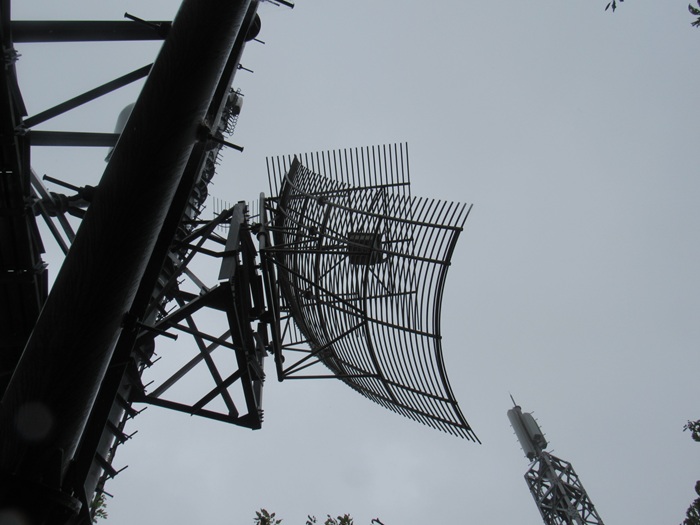

テレビ受信アンテナ

デジタル化の際に局舎脇に新設された鉄塔に付いている受信アンテナです。

・オフセットグリッドパラボラ(笹森山を放送波受信)

麓の「塙町立塙小学校」付近から遠望撮影。
小型プレートパラボラは「東塙局」向けのTTL送信アンテナです。

FMラジオ送信アンテナ

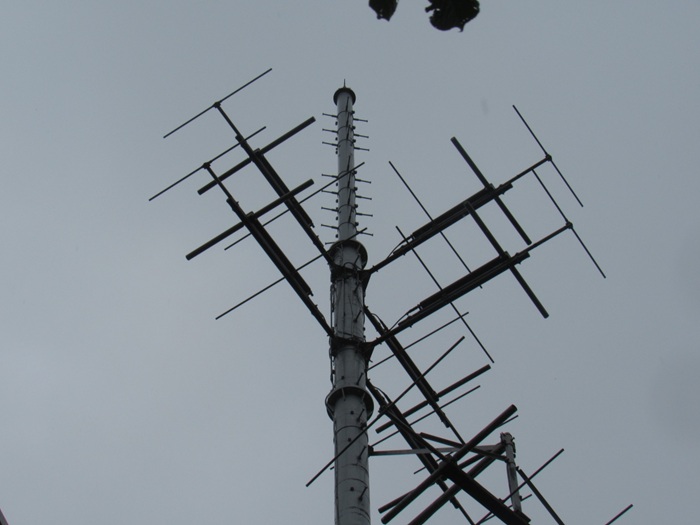

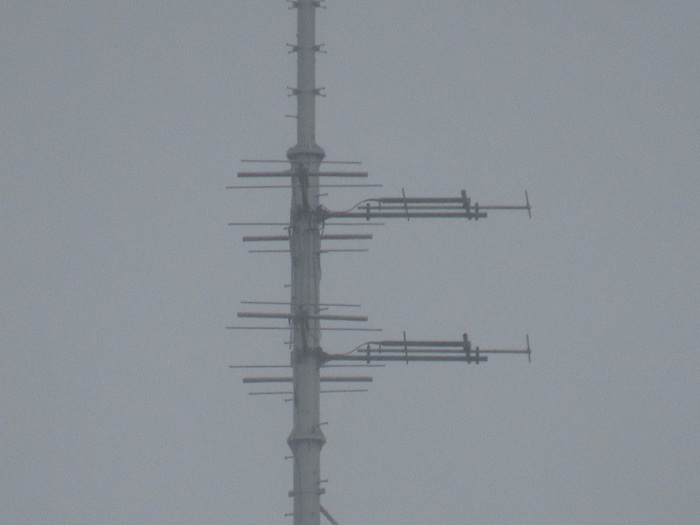

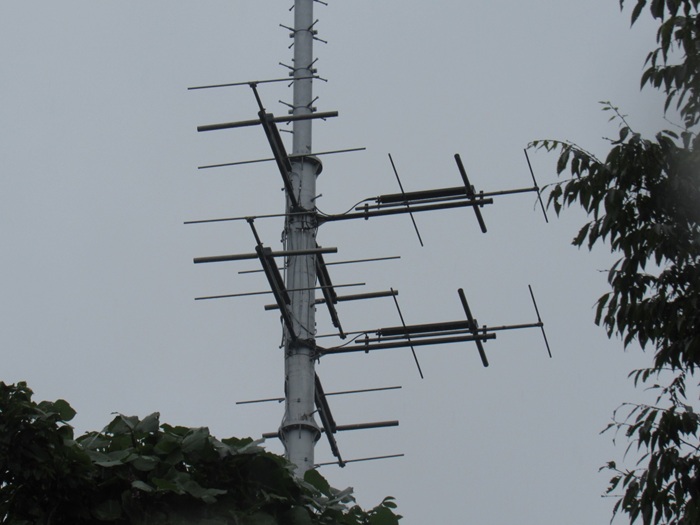

局舎屋上にある送信塔に設置されたFM送信アンテナです。
北・東・南の3方向送信です。

・八木3素子2段3面(NHK-FM)

別の角度から撮影。

麓の「塙町立塙小学校」付近から遠望撮影。

FMラジオ受信アンテナ

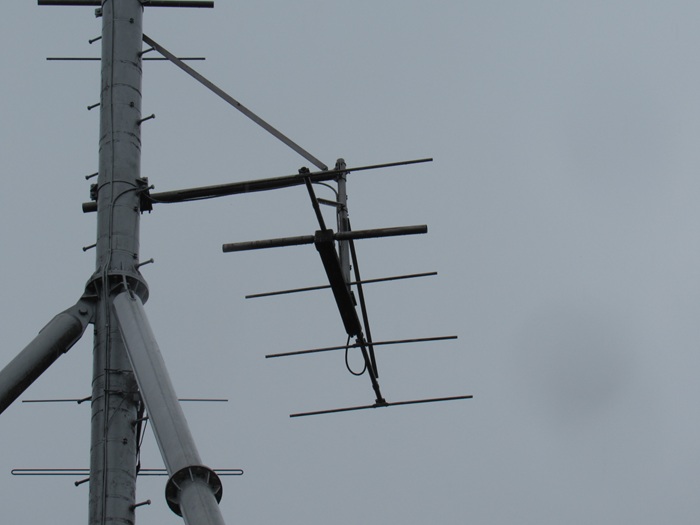

局舎屋上にある送信塔に設置されたFM受信アンテナです。
笹森山を放送波受信しています。

・八木5素子×1(笹森山を放送波受信)

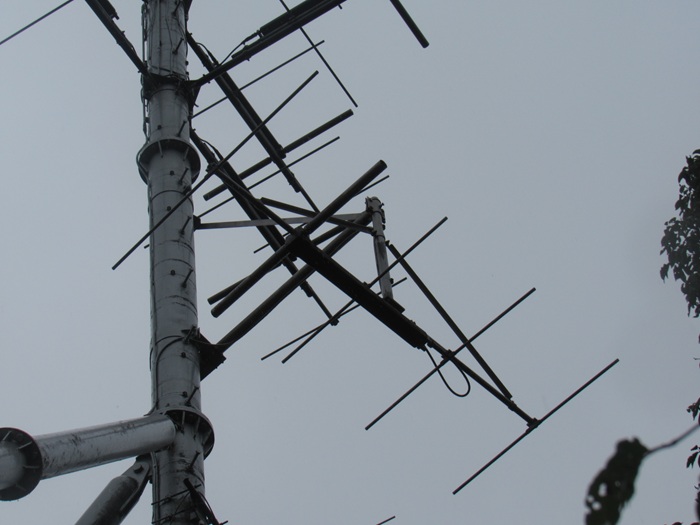

少し角度を変えて撮影。

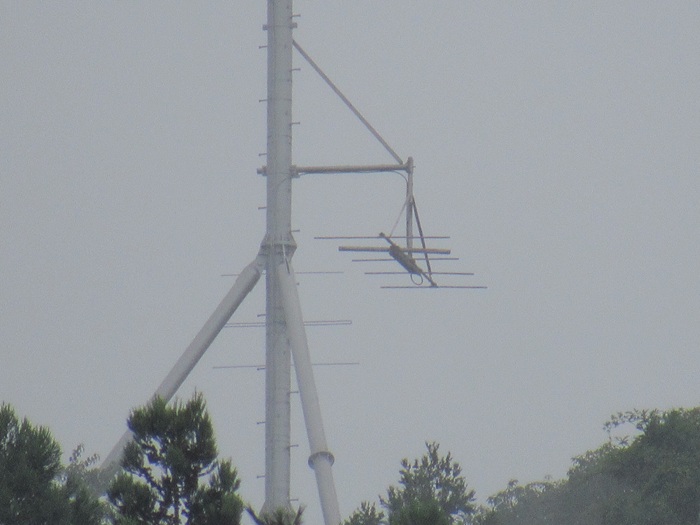

麓の「塙町立塙小学校」付近から遠望撮影。

局舎

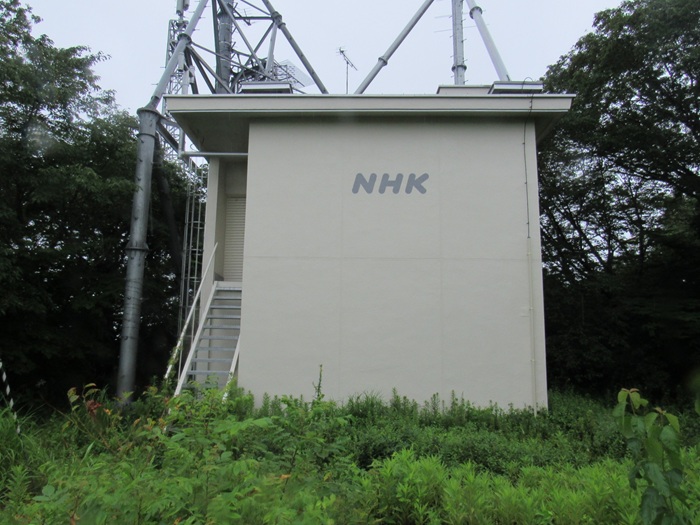

NHKの局舎です。テレビ・FMラジオで共用しています。
壁面のロゴが新しいロゴになっています。2021年ごろの局舎塗装更新工事の際に新たに描かれたようです。

別の角度から撮影。

その他

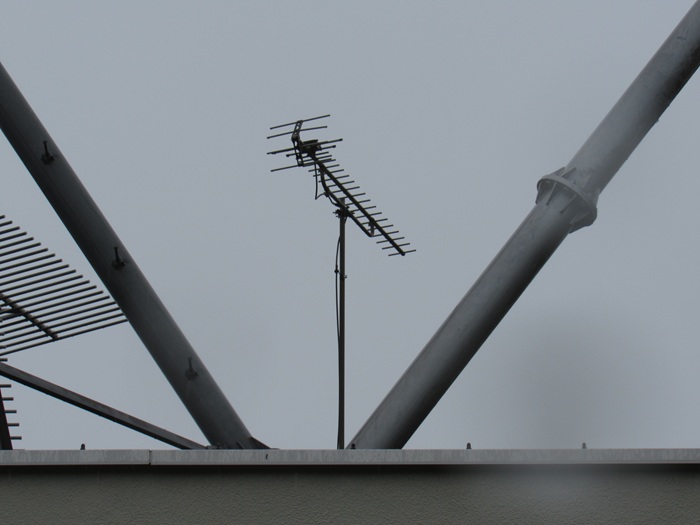

笹森山方面を向いているUHF帯八木アンテナです。モニター用?

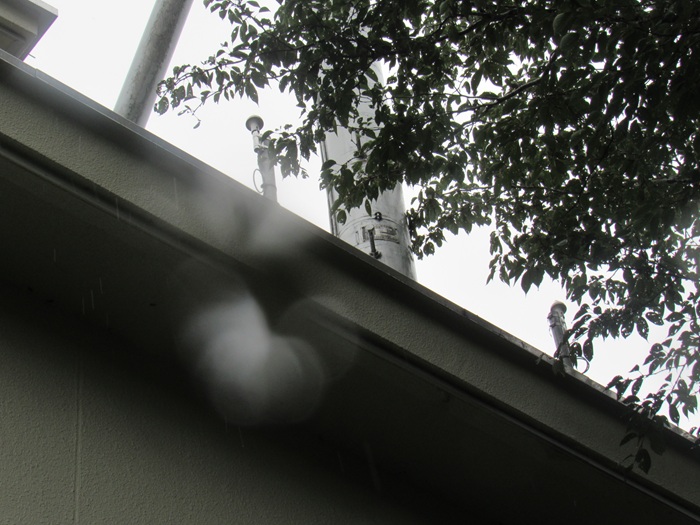

局舎屋上にあったGPSアンテナ×2

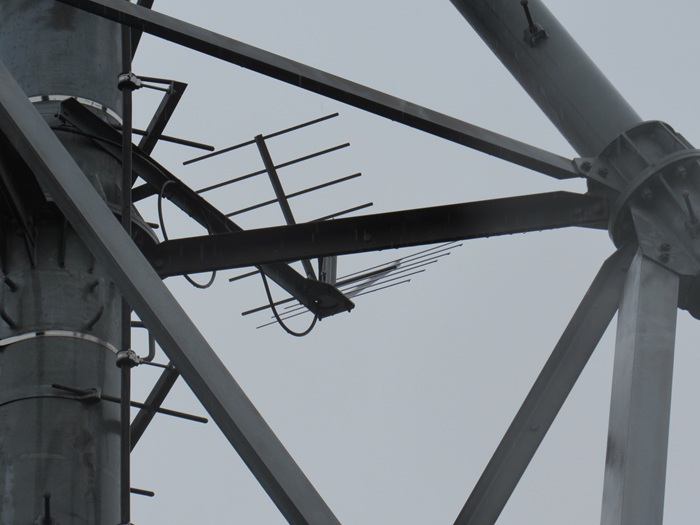

デジタルテレビの自局モニターアンテナです。

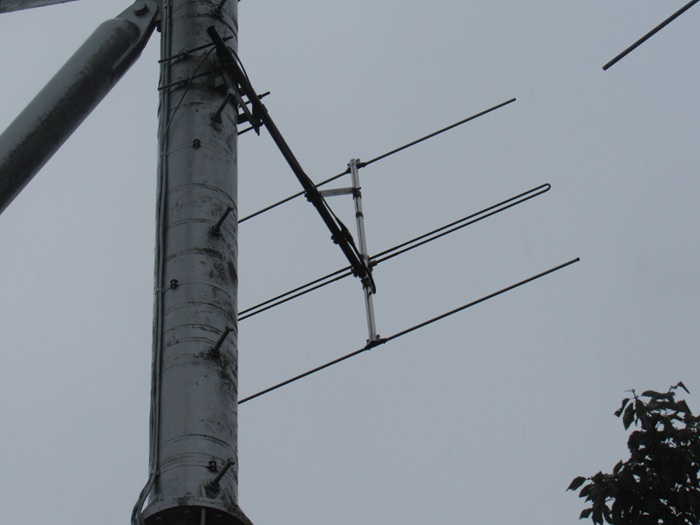

FMラジオの自局モニターアンテナです。

局舎についていた表札です。テレビが先に開局したので表札は「塙テレビ中継放送所」になっています。

塗装に関する表示です。2021年度に屋上と外壁の防水更新工事がされています。

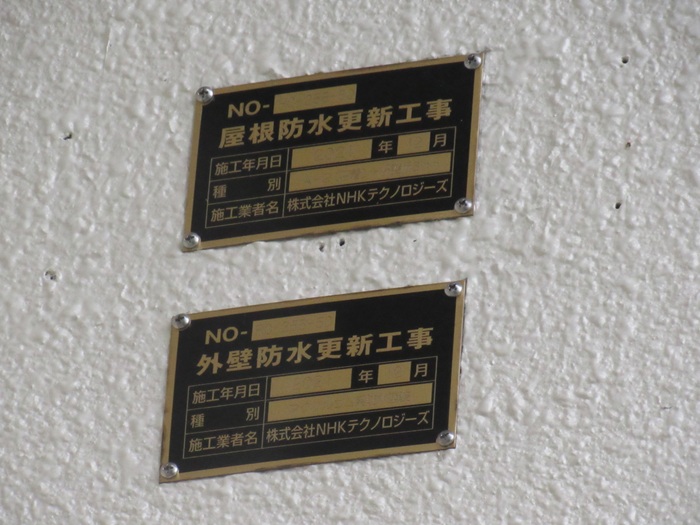

屋根防水更新工事の表示です。

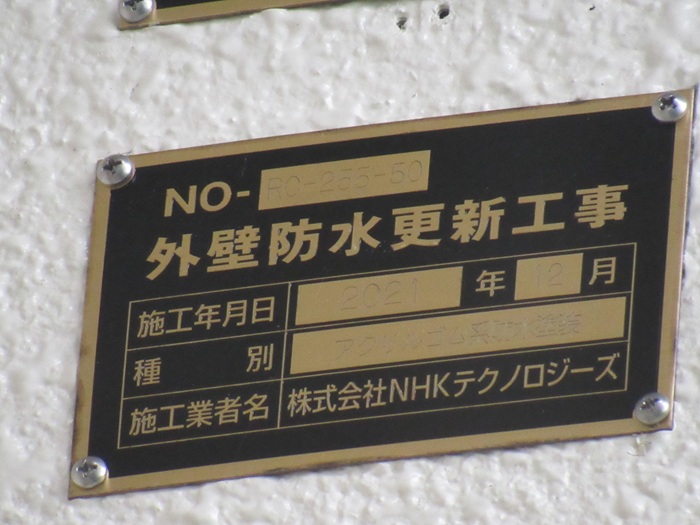

外壁防水更新工事の表示です。

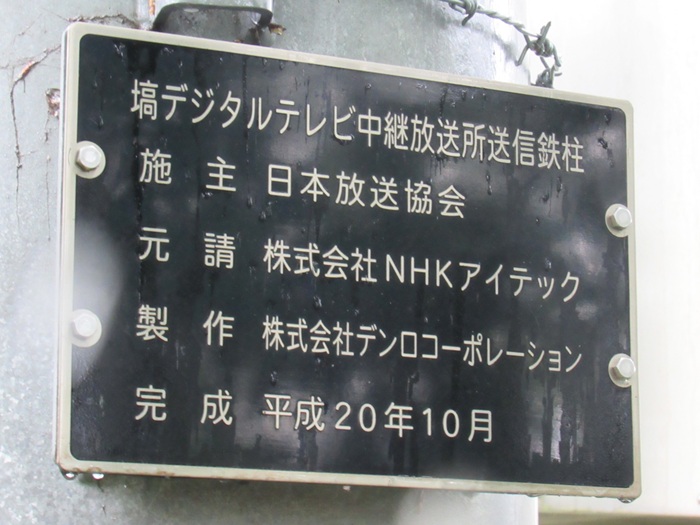

デジタル化の際に新築された送信塔の銘板です。

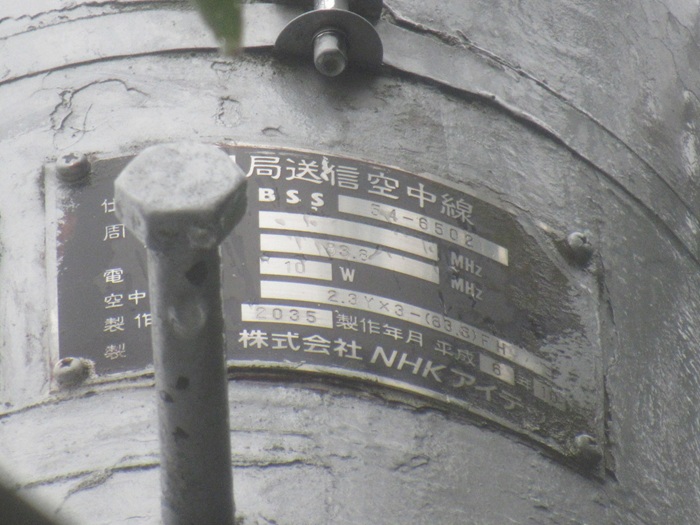

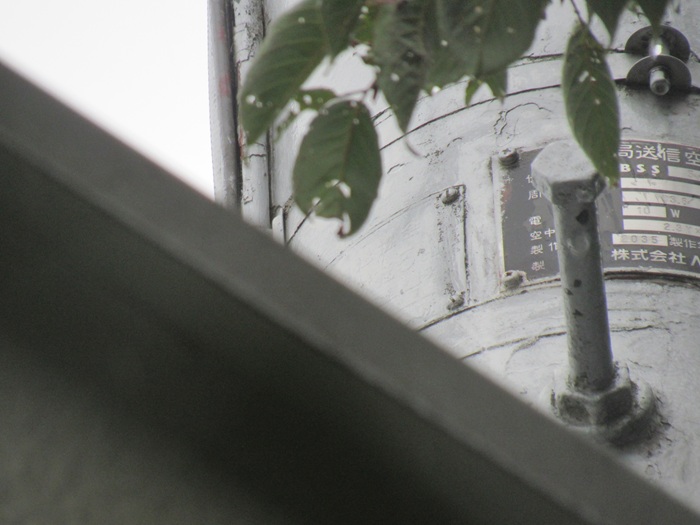

局舎屋上にある送信塔のFM局送信空中線に関する銘板です。

送信塔自体の銘板は塗装されてしまい、よく見えません。

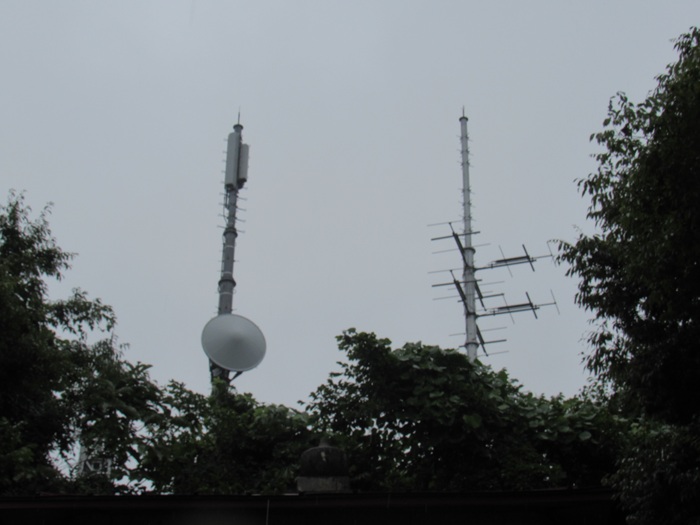

最後に少し離れた位置から全体像を撮影。

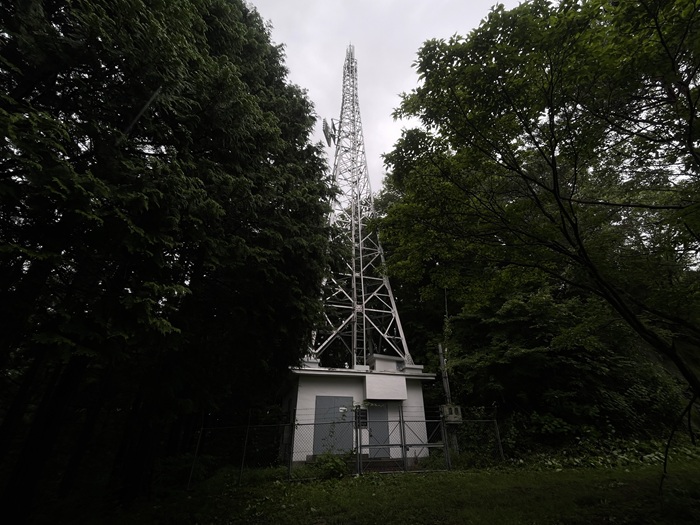

民放デジタルテレビ中継局

つづいて「民放デジタルテレビ中継局」を解説していきます。
アナログFCT中継局の鉄塔・局舎を再利用してデジタル化したという情報もありますが詳細不明です。
当時の銘板などがないか捜索しましたが、それらしきものは見つかりませんでした。
NHK送信所よりも一段下がった位置にあります。麓から上がってくると最初に見える送信所です。

送信アンテナ

民放テレビ4局で共用している送信アンテナです。

・4L双ループ1段2面+6L双ループ1段1面(民放4局で共用)

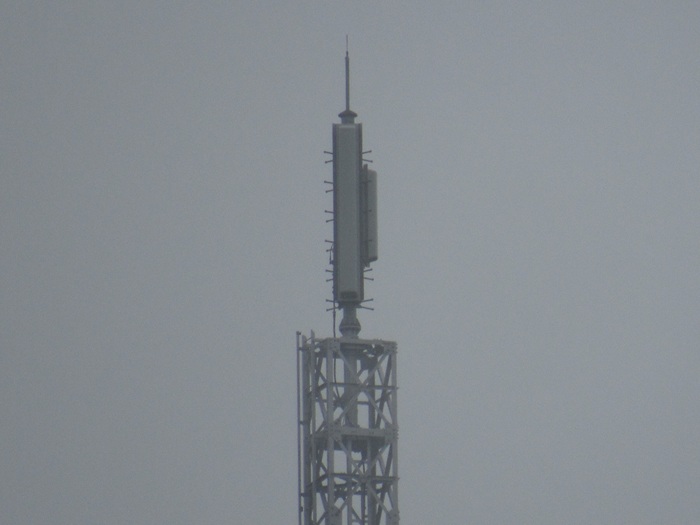

麓の「塙町立塙小学校」付近から遠望撮影。ちょうどこちら側に送信面が向いています。
NHK同様、南側に強く出しているようです。
南側が6L双ループ、北・西方面は4L双ループの送信です。

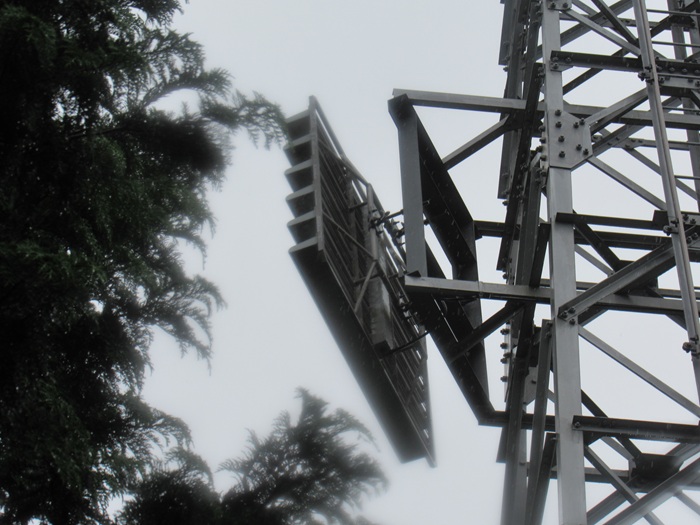

受信アンテナ

民放テレビ4局で共用している受信アンテナです。

・低ライドローブ受信空中線(笹森山を放送波受信 : 民放4局で共用)

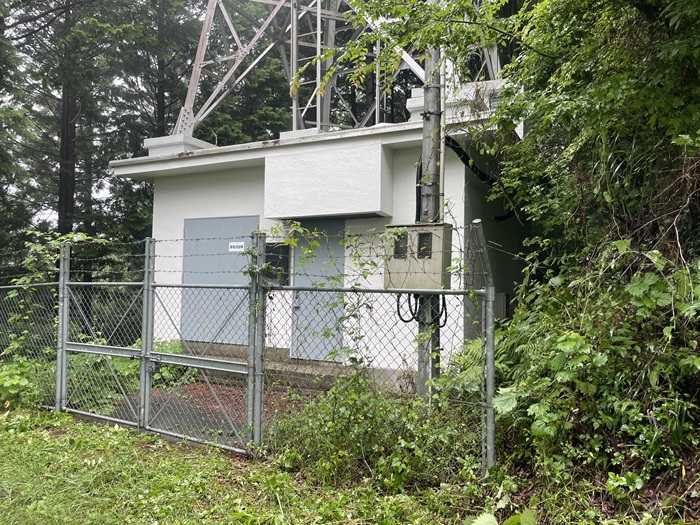

局舎

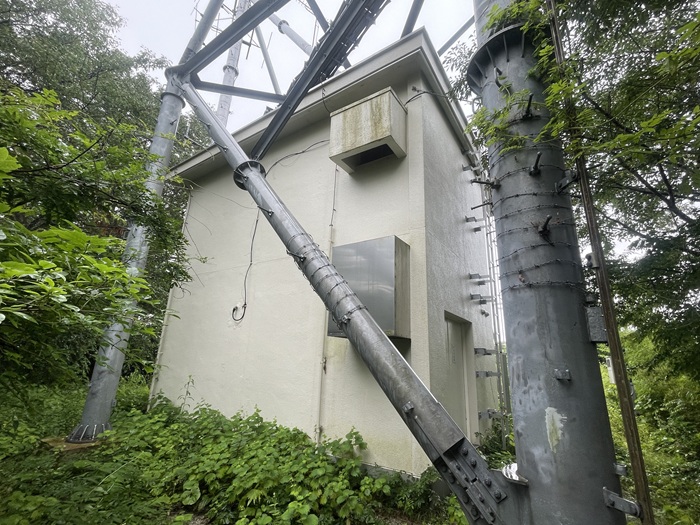

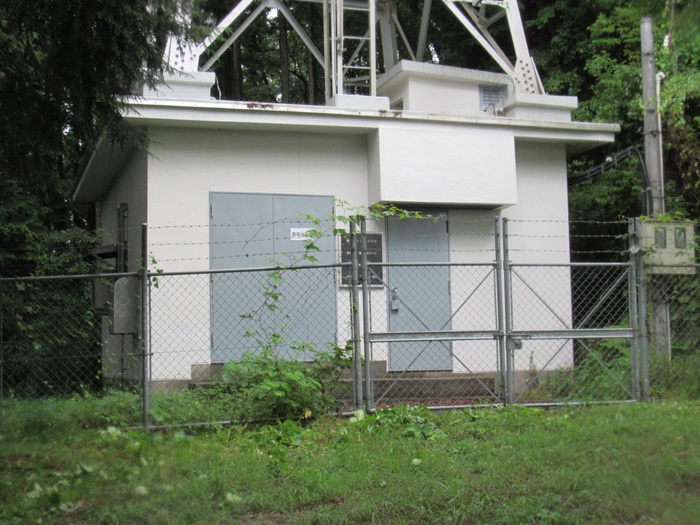

民放テレビ4局で共用している送信塔が屋上に乗っかっているタイプの局舎です。
FCTアナログ時代のものをデジタルでも継続利用と思いますが、詳細不明です。

別の角度から撮影。

その他

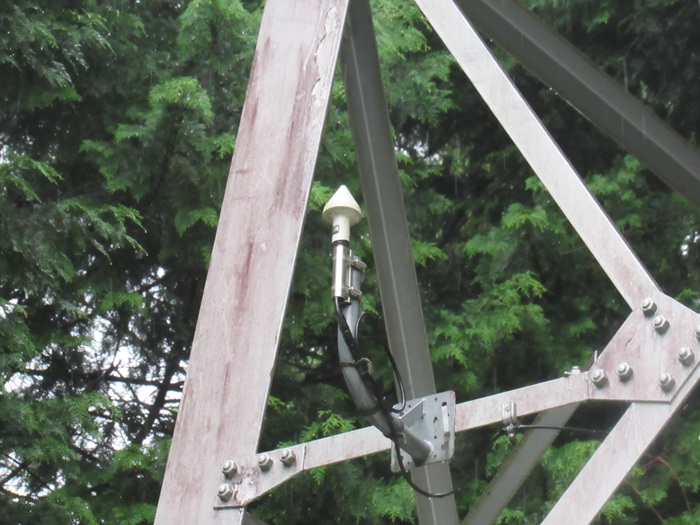

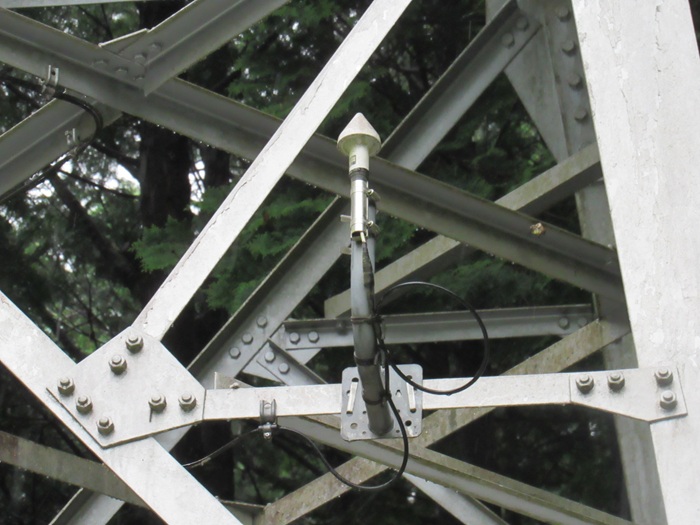

送信塔についていたGPSアンテナです。

もうひとつありました。

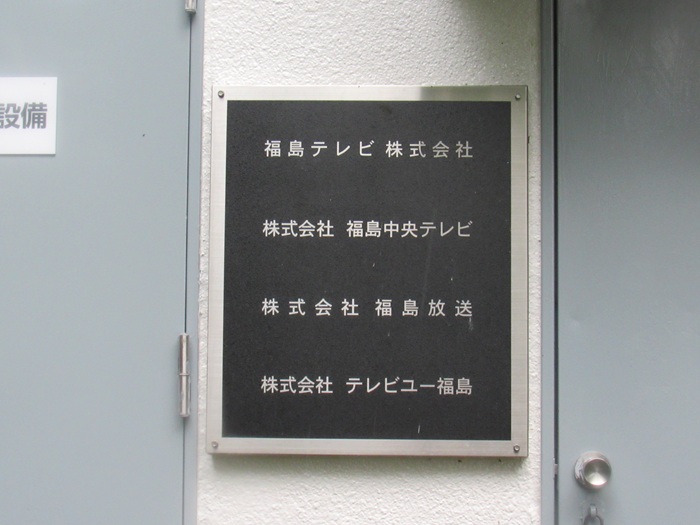

局舎壁面に表札もありました。

遠望撮影

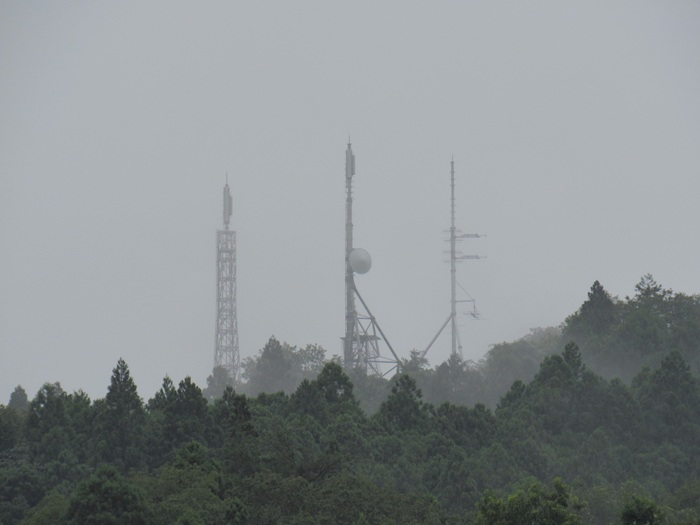

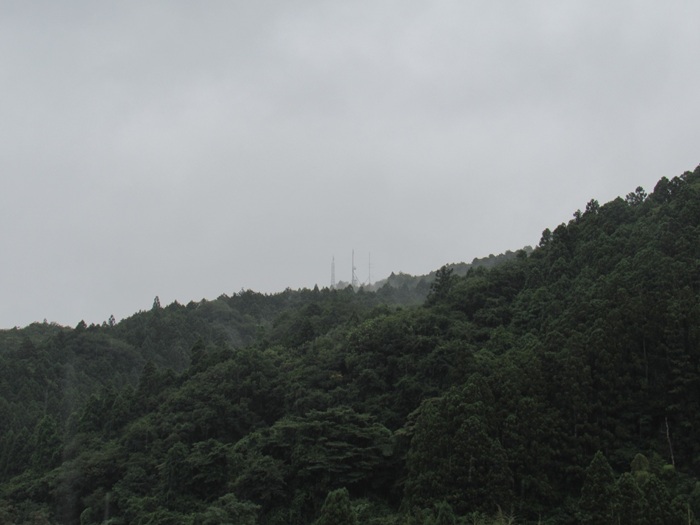

麓の「塙町立塙小学校」付近から遠望撮影しました。
山頂付近に送信塔が3塔見えます。

少し拡大しました。

全体・その他

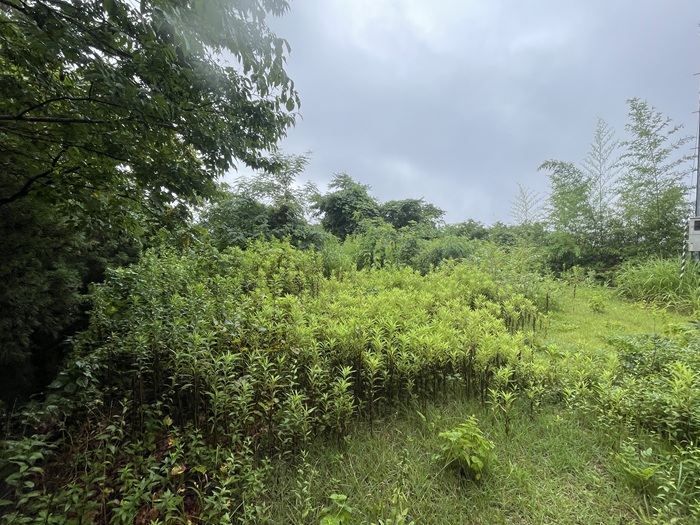

NHKに隣接する位置のアナログFTVとTUF共用の送信塔があったと思われる空き地です。

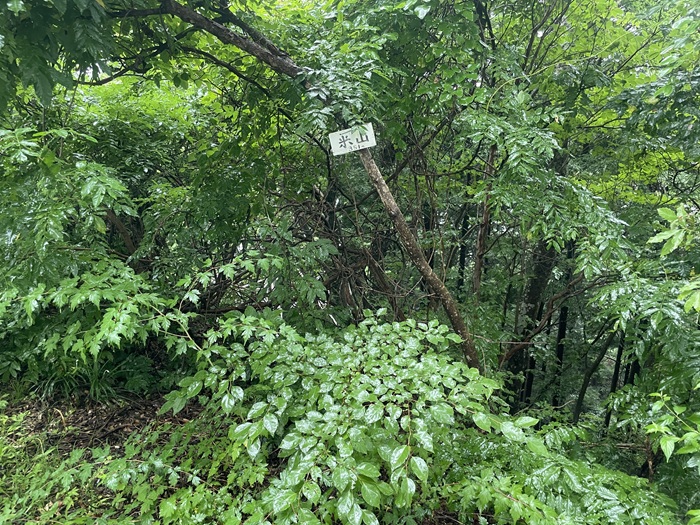

NHKの裏側に山頂の表示があります。

米山という名前で、標高は351mとのこと。

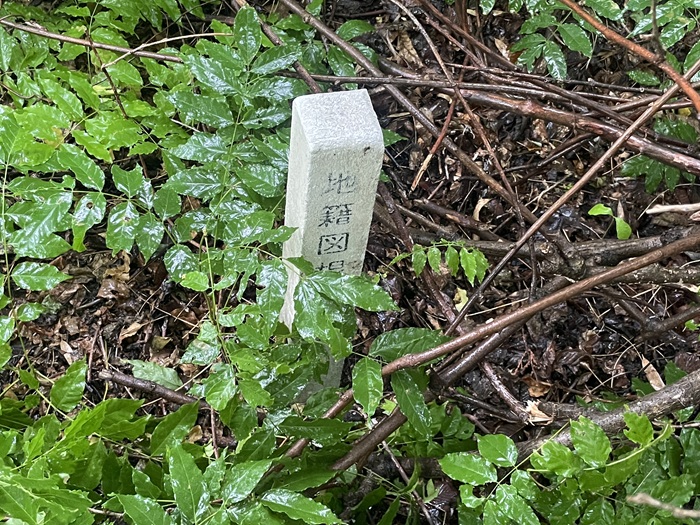

三角点のようなものもあります。

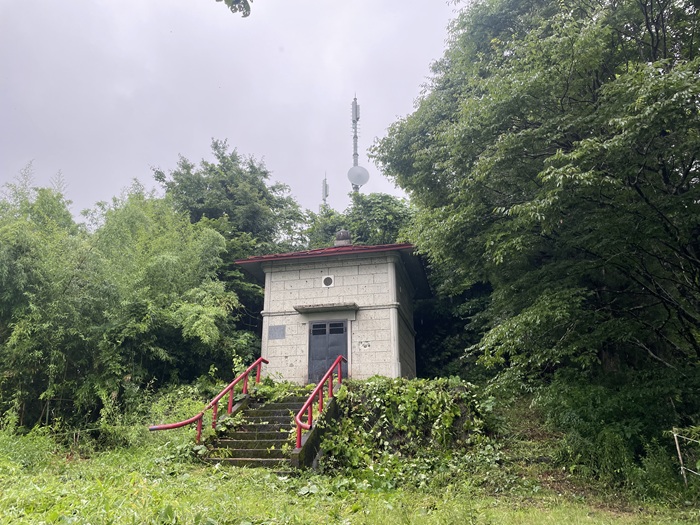

NHK送信所へ向かう手前に「米山薬師奥ノ院」と思われるお堂もあります。

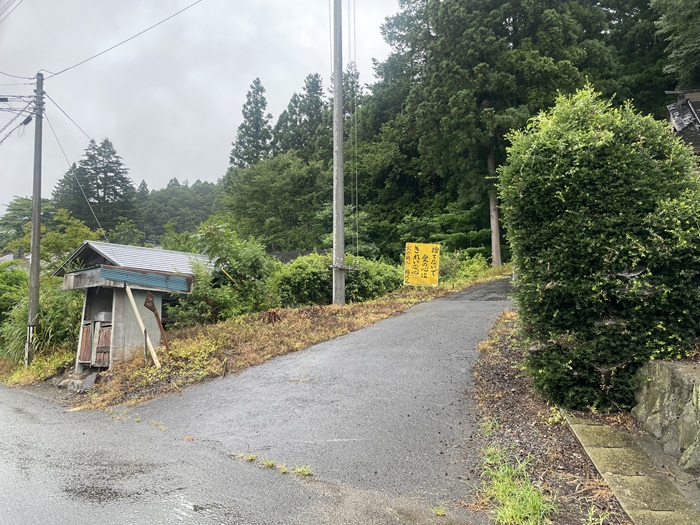

送信所へ向かう道です。舗装路でした。
