東塙テレビ中継局(福島県・東白川郡塙町)

「福島県東白川郡塙町板庭字原木沢(九ツ山)」にある、NHK・民放4社のデジタルテレビ中継局です。
アナログ時代はNHKとFTV・FCTのみの開局でしたが、デジタルでは全局開局しています。
デジタルの開局は「2010年01月15日」という情報もあります。

■初回訪問日:2026年07月26日
■最終訪問日:2026年07月26日

2026年07月26日訪問分

2026年07月26日に訪問した際の画像です。
今回が初訪問です。あいにくの天気で画像が暗めです。

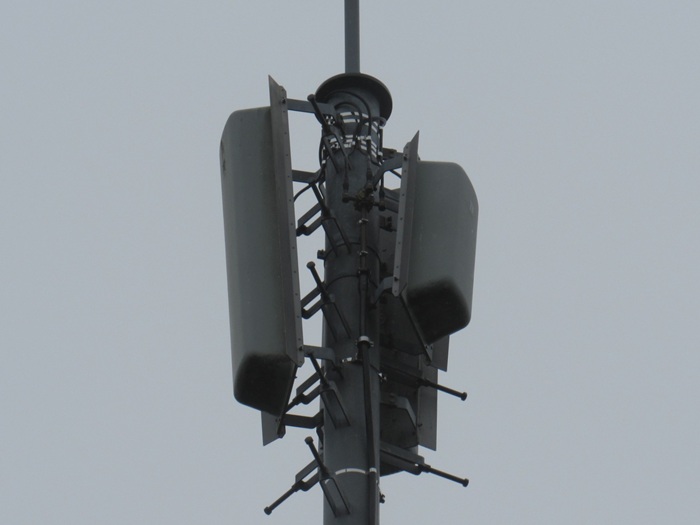

送信アンテナ

全局共用の送信アンテナです。

・4L双ループ1段2面+2L双ループ1段1面(全局共用)

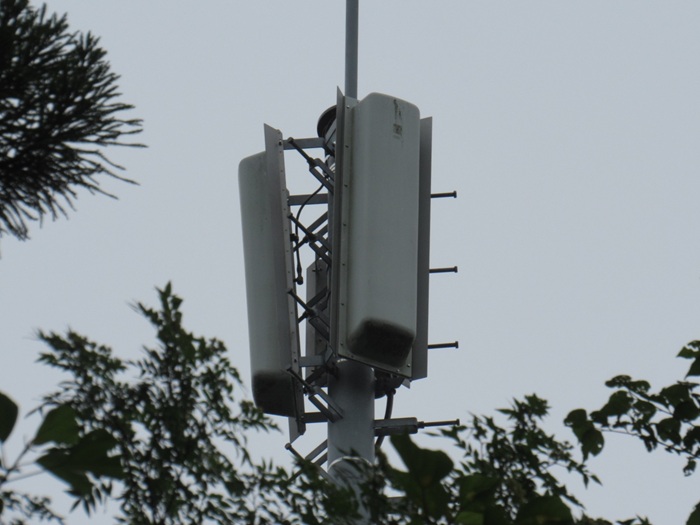

別の角度から撮影。
おおよそ南西側は2L双ループ、北西側・南東側は4L双ループで送信しているようです。

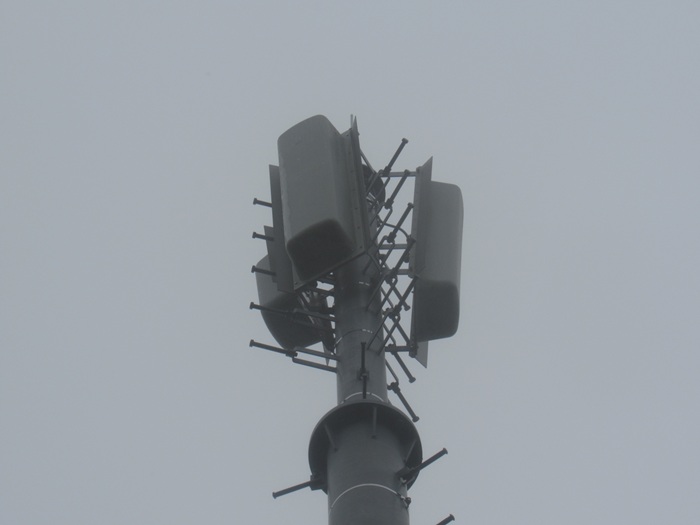

見上げショット。

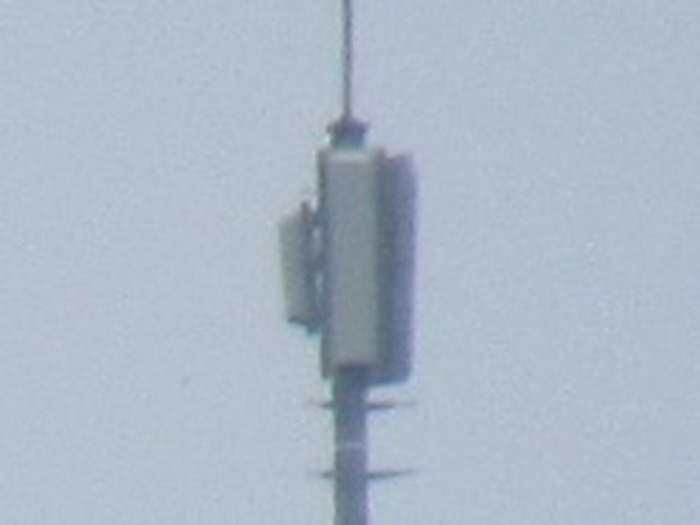

「笹原郵便局」付近から遠望撮影しました。
ちょうどこちら側に送信面が向いています。

受信アンテナ(民放テレビ4局)

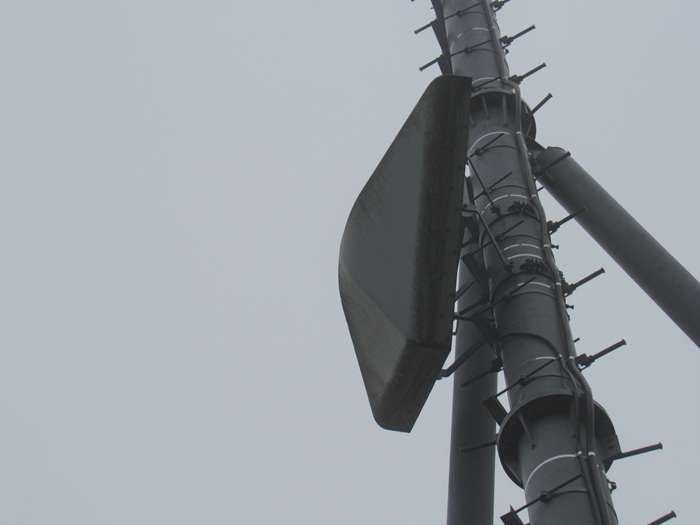

民放テレビ4局共用の受信アンテナです。

・平面アンテナ(民放全局 : 笹森山を放送波受信)

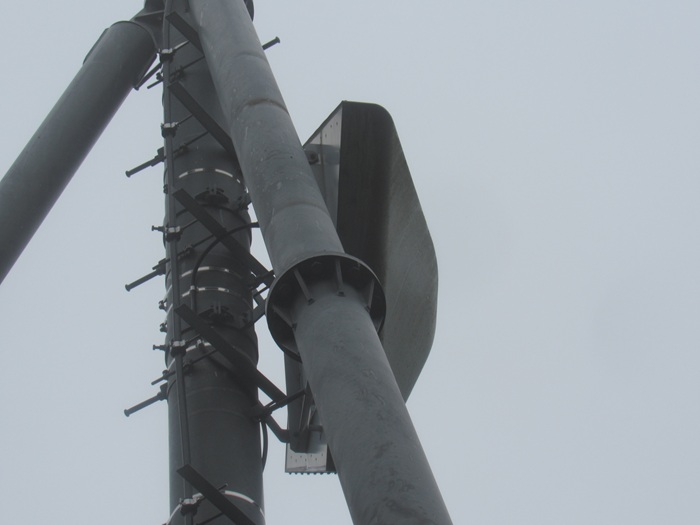

別の角度から撮影。

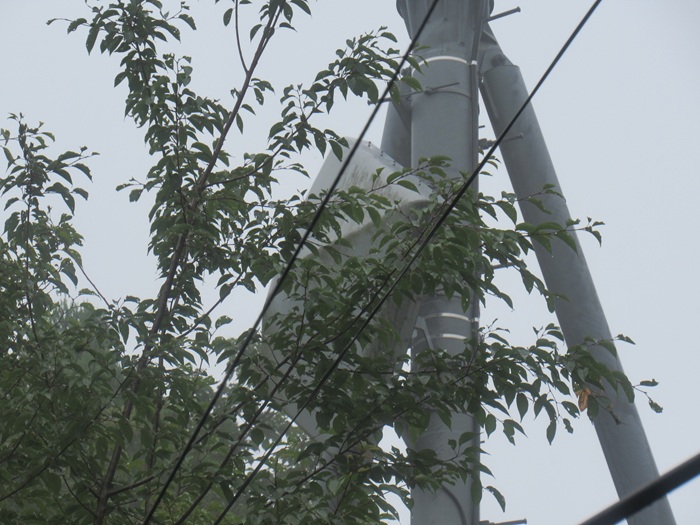

さらに別の角度から撮影。
東北地方でよく見かけるアンテナですがよく分かっていません。

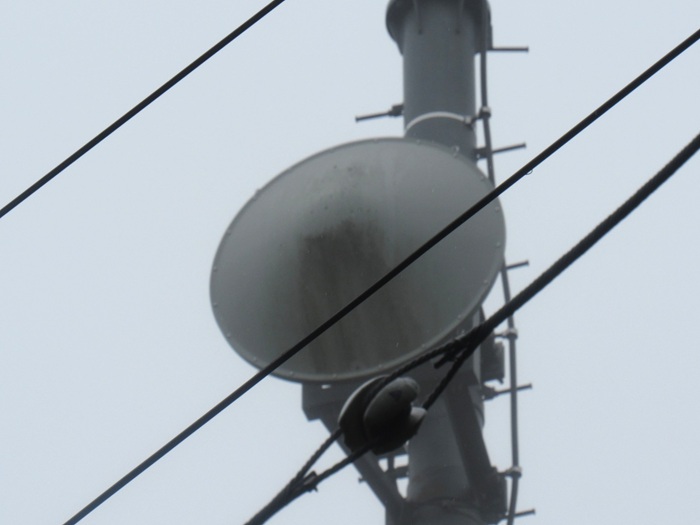

TTL受信アンテナ(NHK)

混信などの不都合があったのか、NHKだけ塙局からTTL受信です。

・1.2mφSHF帯プレートパラボラ(塙局からTTL受信 : NHK総合・Eテレ)

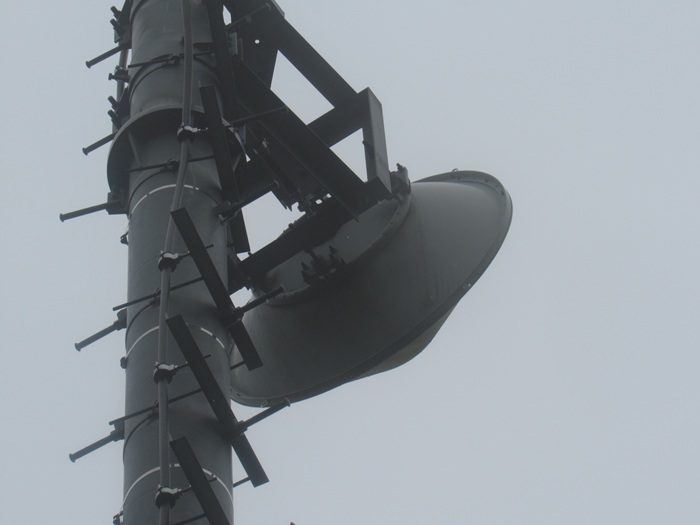

別の角度から撮影。

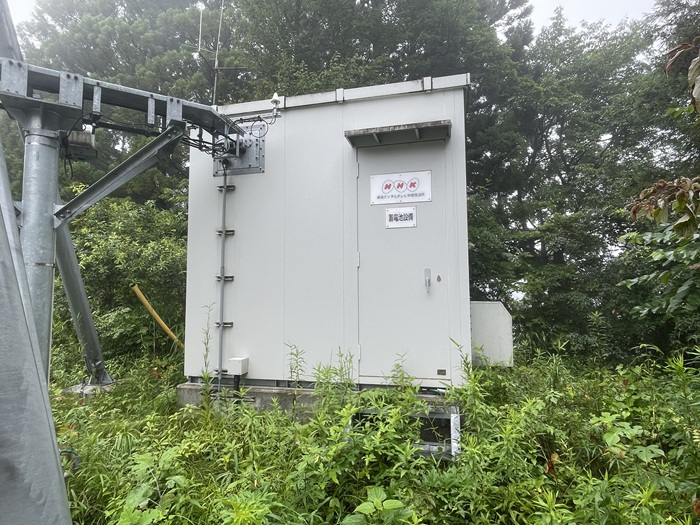

局舎

NHKと民放で別々の局舎です。
こちらはNHKの局舎です。TTL関係の機器と送信機が入ってるようです。

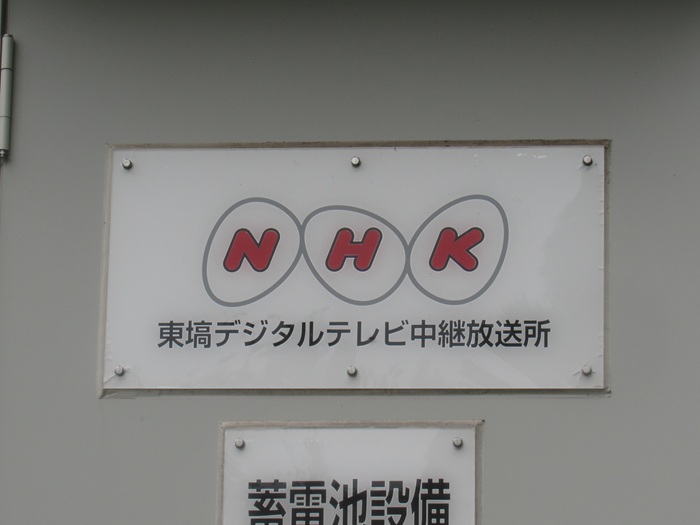

NHK局舎の表札です。

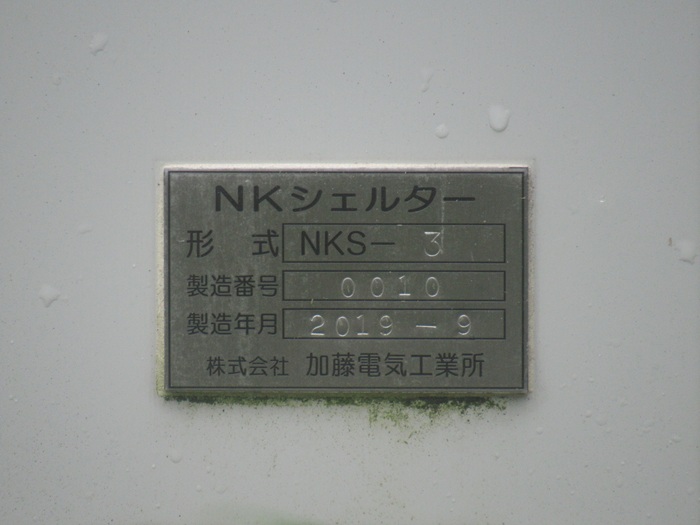

NHK局舎の銘板です。2019年製なので比較的最近のものですね。

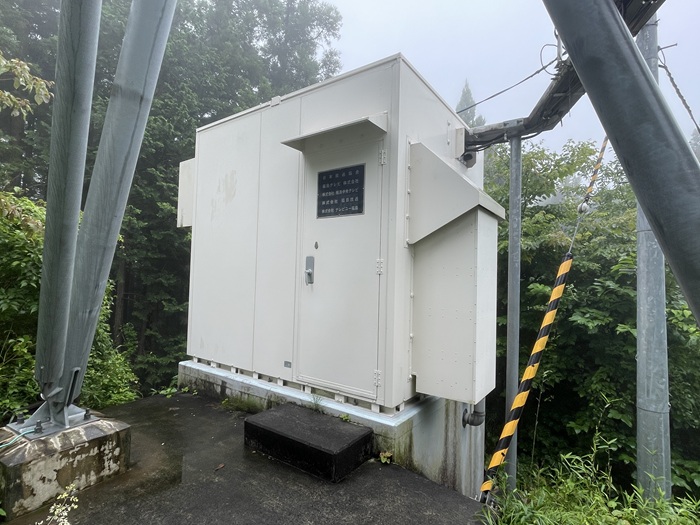

つづいて民放テレビ4局の局舎です。
NHKも表札に書かれていますが、共用器がこちらにある関係だと思います。

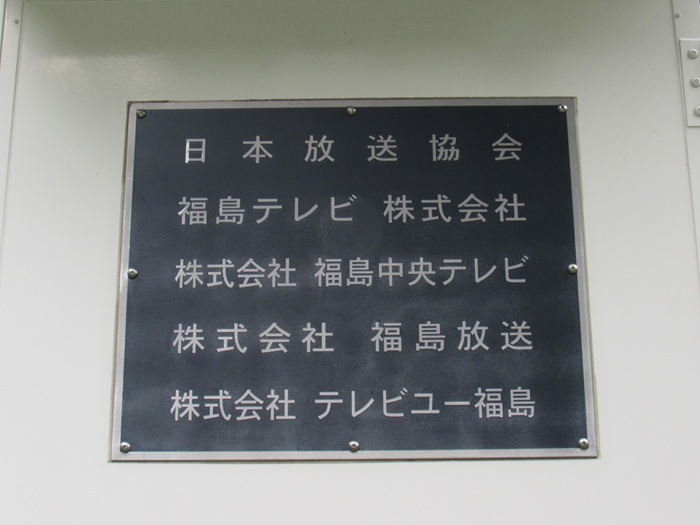

民放局舎の表札です。

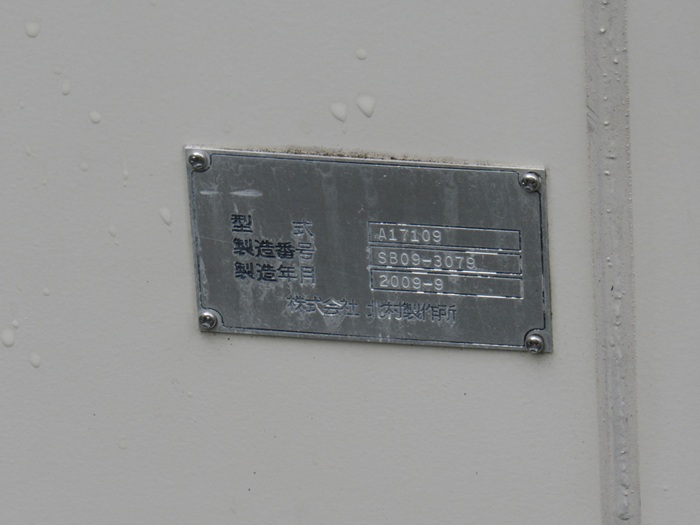

民放局舎の銘板です。2009年製造なのでデジタル化の際に新築されたようです。

その他

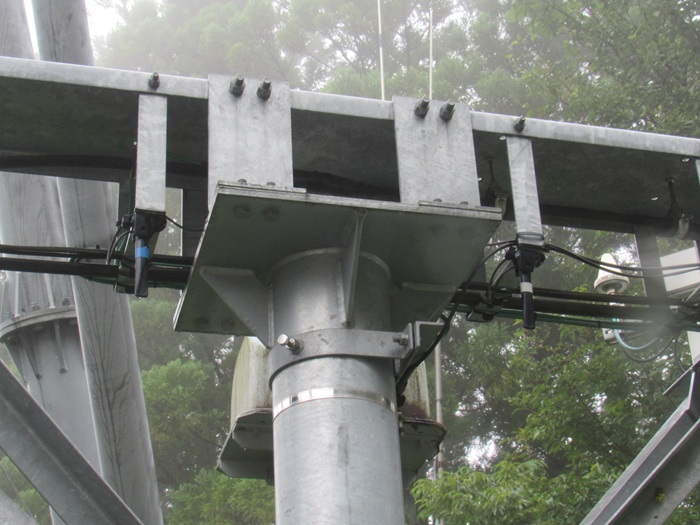

NHK側の機器の監視・通報用アンテナです。2つあります。

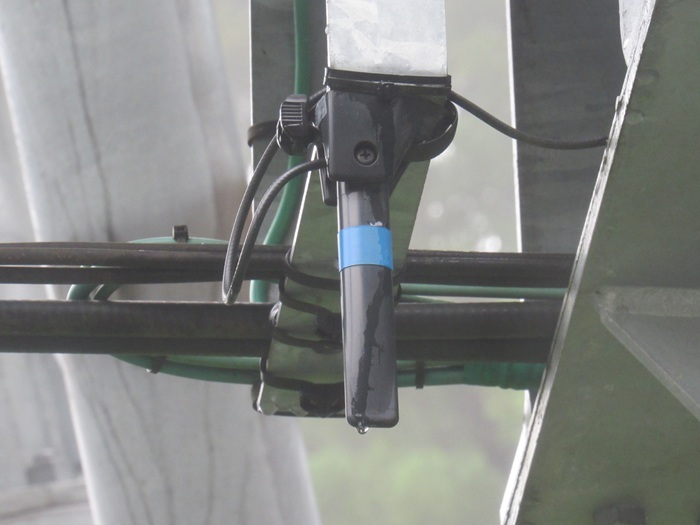

左側のアンテナを拡大しました。青いテープが貼られています。

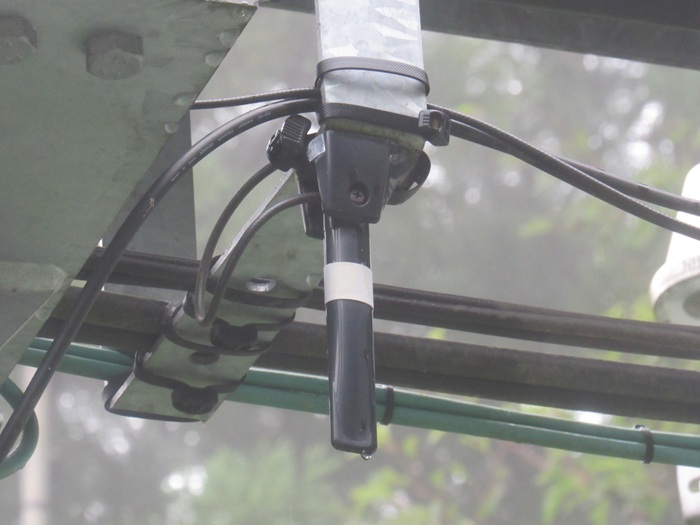

右側のアンテナを拡大しました。こちらは白いテープが貼られています。

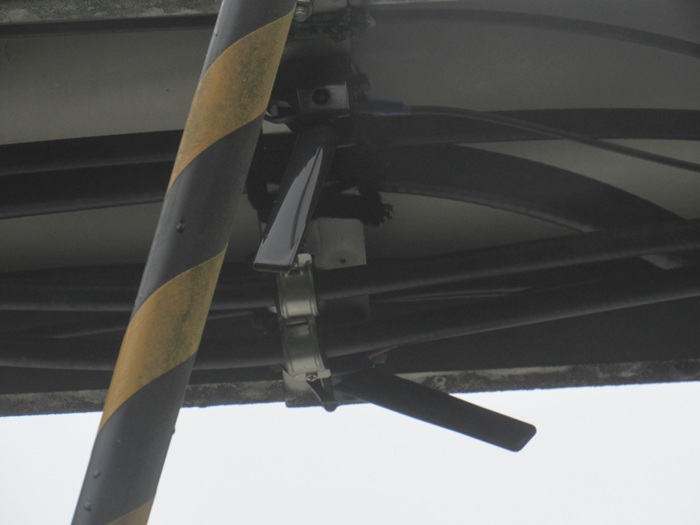

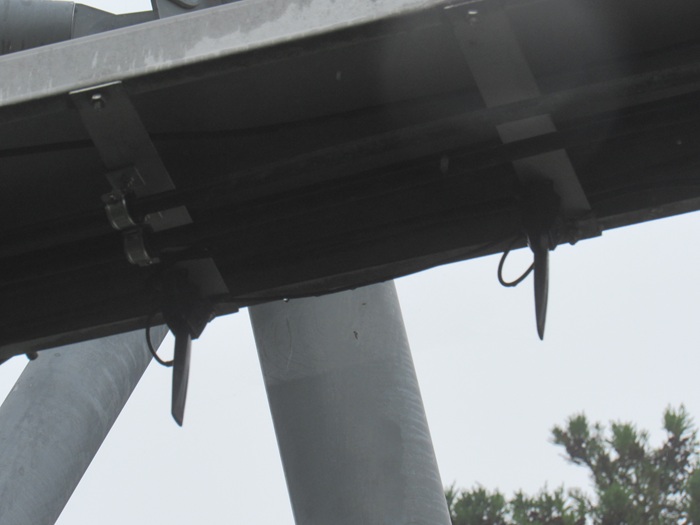

ケーブルラックに付いている民放の機器の監視・通報用アンテナです。2つあります。

さらに違う位置のケーブルラックに付いている民放の機器の監視・通報用アンテナです。こちらも2つあります。

NHKの局舎付近に付いているGPSアンテナ×2です。

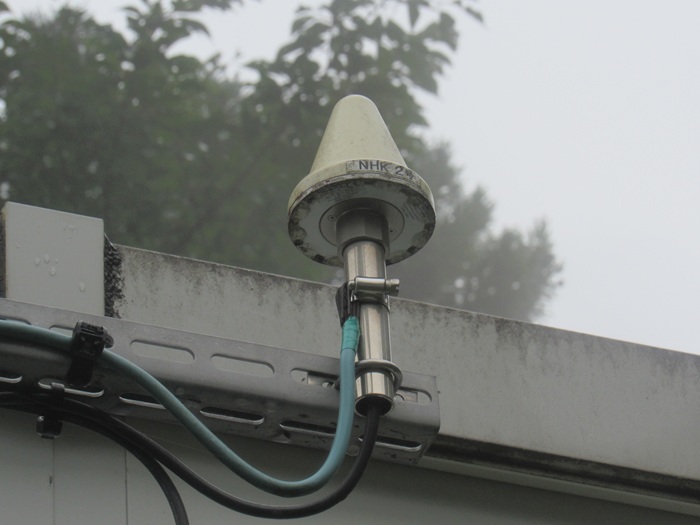

左側のGPSアンテナを拡大しました。

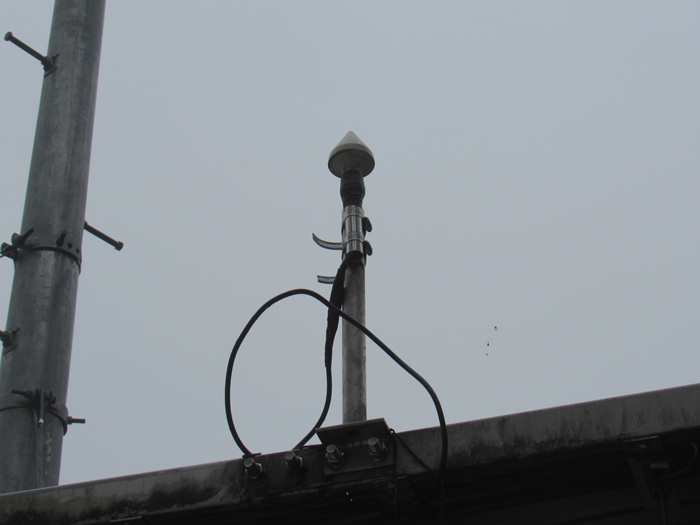

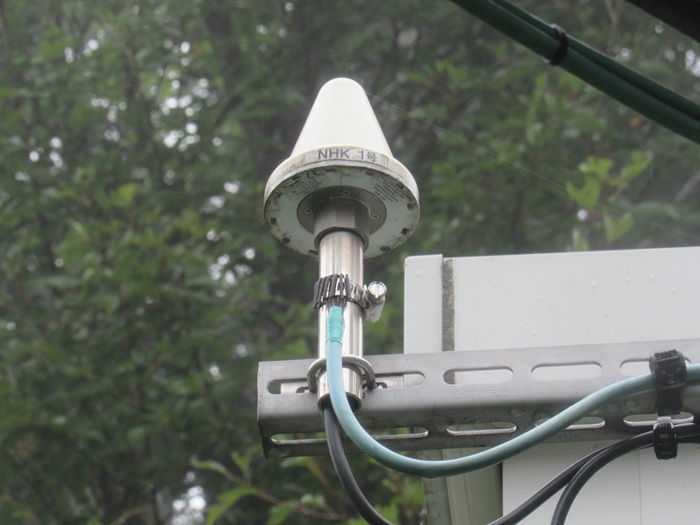

右側のGPSアンテナを拡大しました。

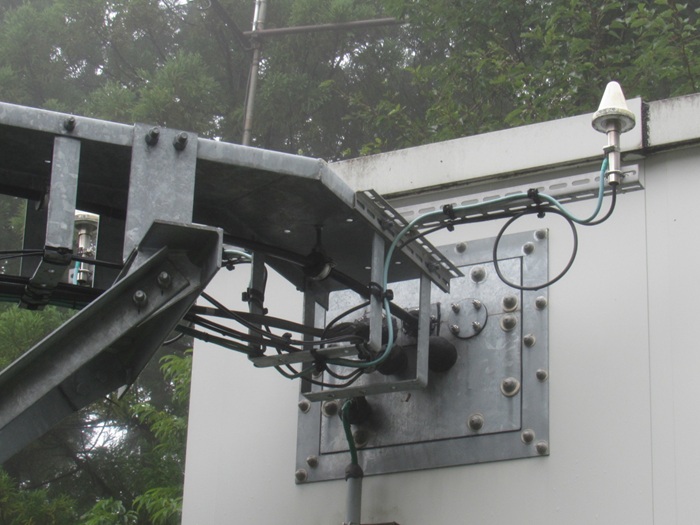

民放の局舎付近に付いているGPSアンテナ×1です。

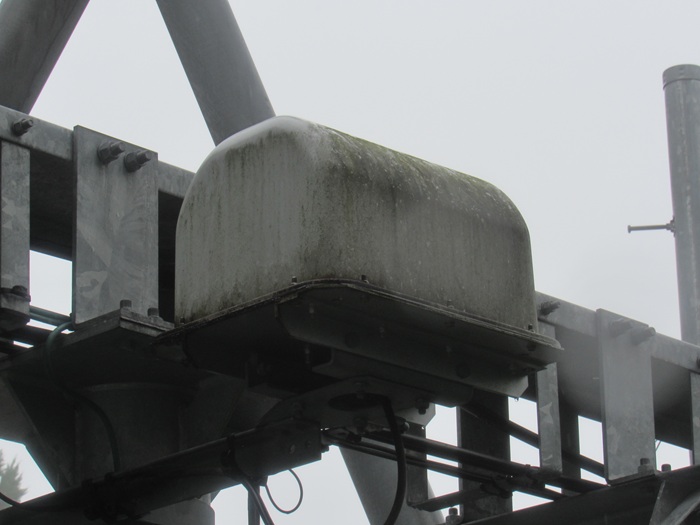

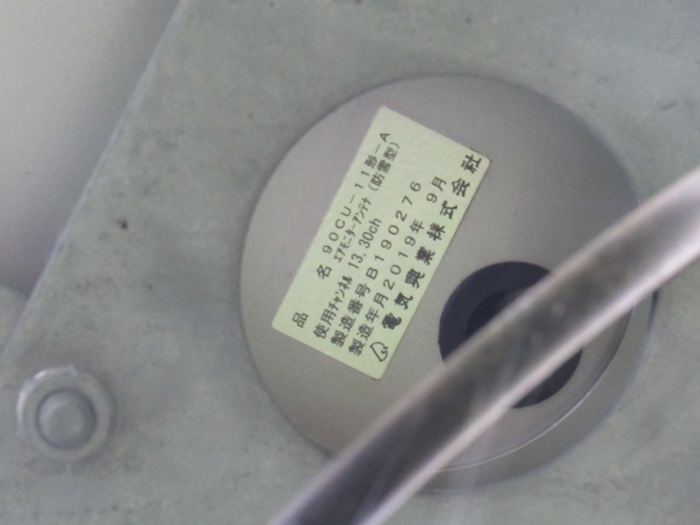

NHKの自局モニターアンテナです。

エアモニターアンテナ(防雪型)という品名のようです。

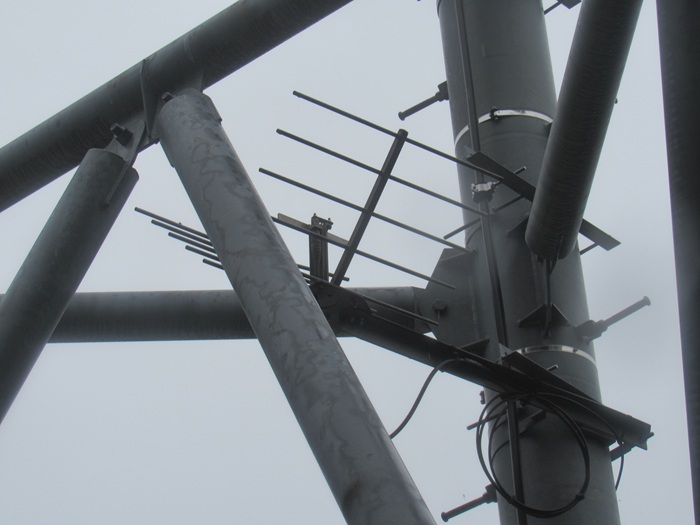

民放の自局モニターアンテナです。

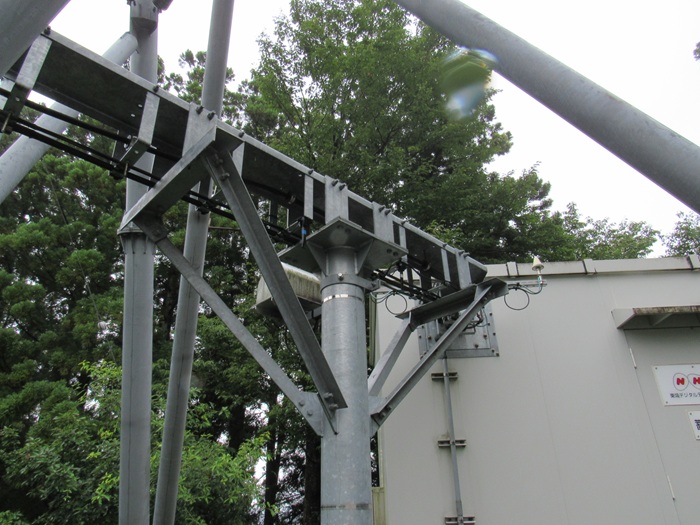

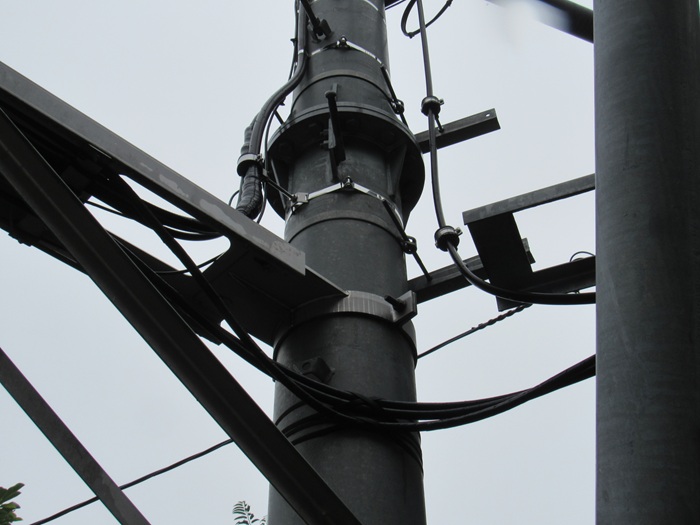

NHK局舎から送信塔方面へ伸びるケーブルラックです。

送信塔から来たTTL受信アンテナからのケーブルは、右側のNHK局舎へ向かっています。
反対に右側のNHK局舎側から来たケーブルは、左側の民放局舎に向かっていることから、送信アンテナの「共用器」は民放局舎内にあるようです。

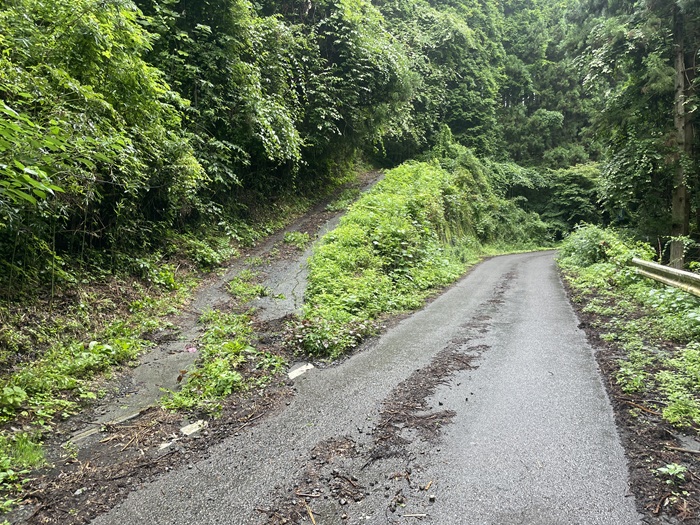

こんな感じの分岐を登っていくと送信所につきます。

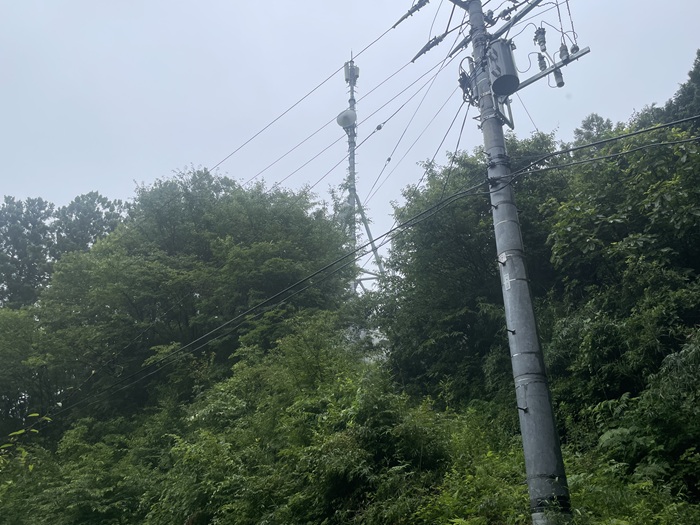

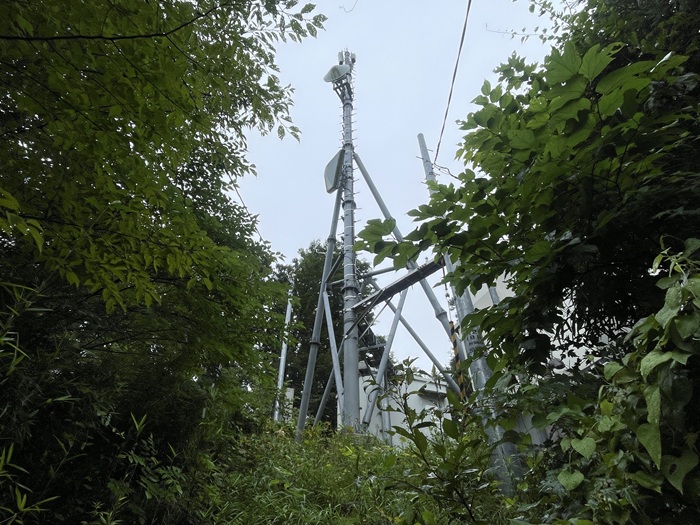

最後に別角度から全体像。

その他の無線局

テレビ送信所以外にも、いくつか鉄塔がありました。

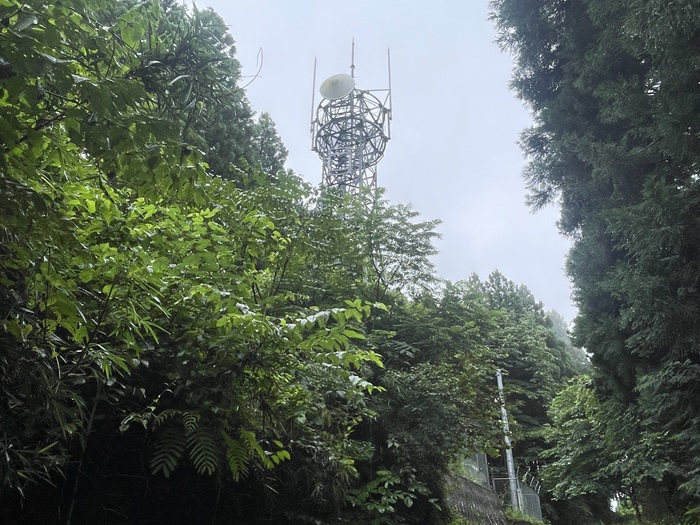

送信所へ向かう最中にある詳細不明の業務無線局です。

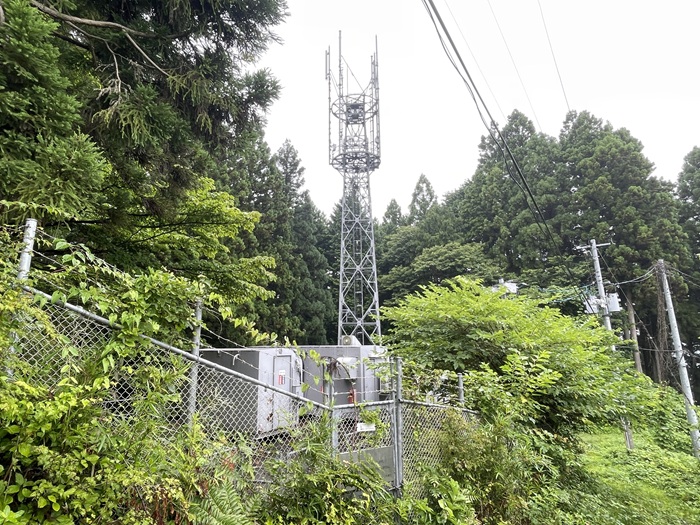

NTTドコモの携帯電話基地局です。

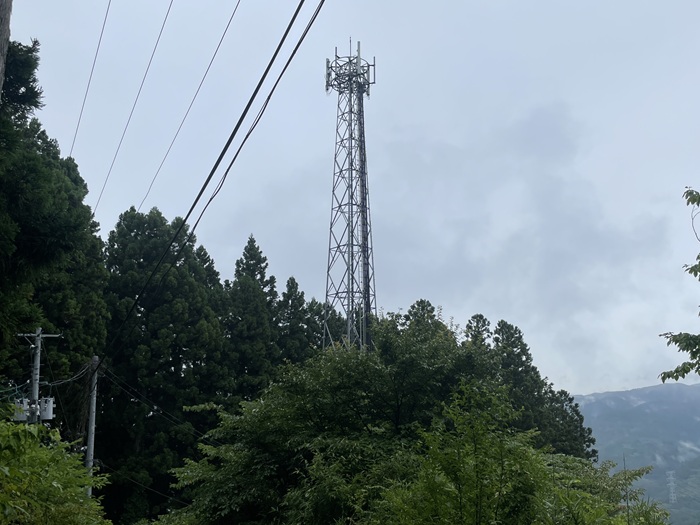

崖側にあるのはソフトバンクの携帯電話基地局です。

遠望撮影

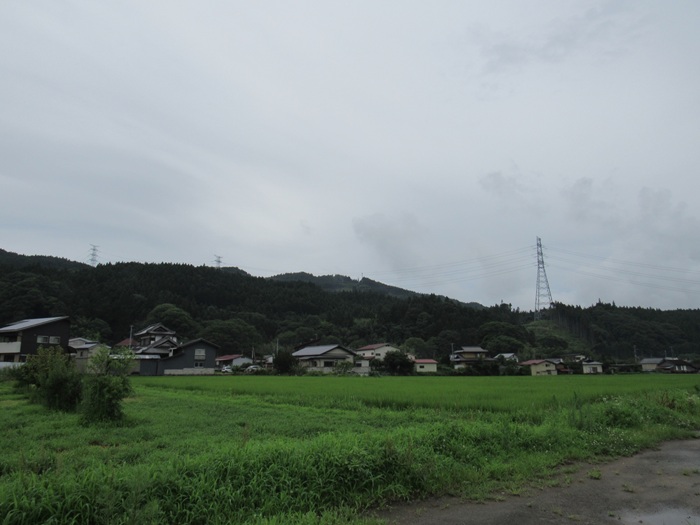

「笹原郵便局」付近から遠望撮影しました。

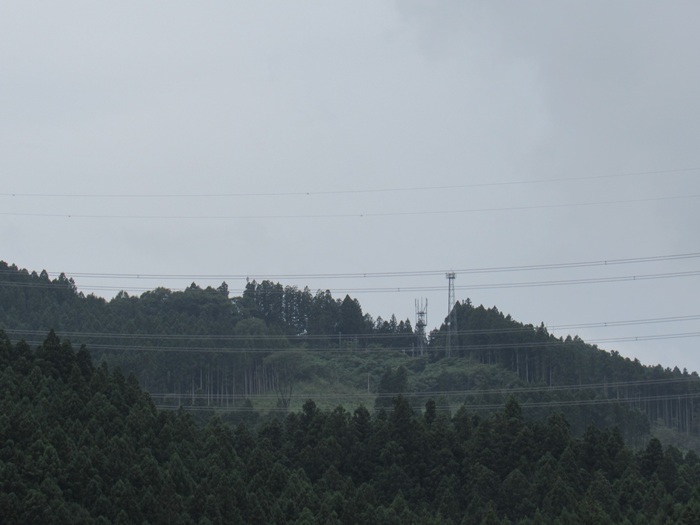

少し拡大しました。
左から「テレビ中継局」「NTTドコモ」「ソフトバンク」の並びで鉄塔が見えます。

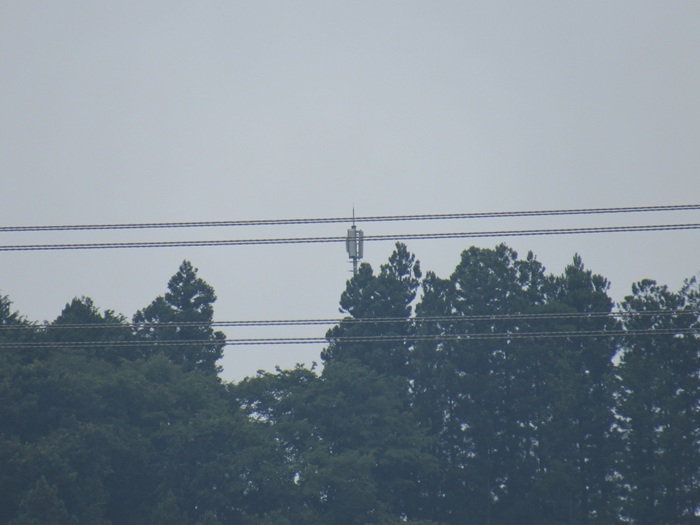

テレビ中継局を拡大しました。
ちょうどこちら側に送信面が向いています。
