笹森山テレビ・FM送信所(福島県・福島市)

福島県福島市にあるテレビ・FMラジオの基幹送信所です。
「NHK単独」「FTV福島テレビ・ふくしまFM」「FCT福島中央テレビ単独」「KFB福島放送・TUFテレビユー福島」の4グループに分かれています。
この送信所は「福島市松川町水原字南沢2-57(笹森山)」にあります。

※同地に置局されたラジオ福島のFM補完局「rfc福島FM補完中継局」は別ページで解説しています。

■最終訪問日:2024年10月01日
■初回訪問日:2019年11月09日

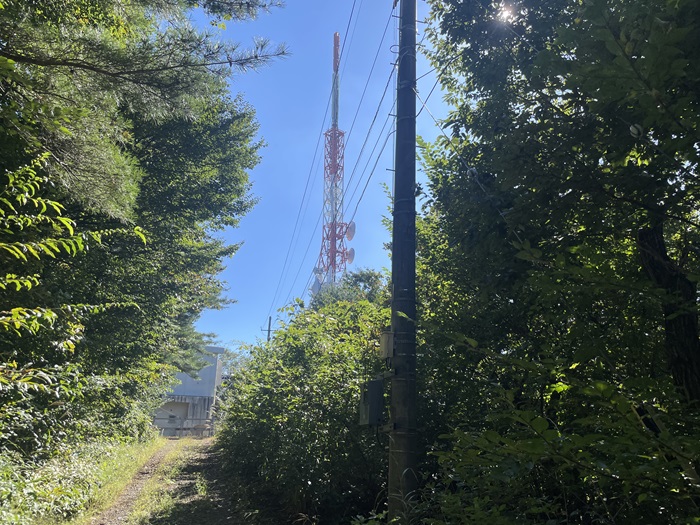

2024年10月01日訪問分

2024年10月01日に訪問した際の画像です。
訪問時は晴れていたので撮影日和でした。

NHK

まずは「NHK」から解説していきたいと思います。

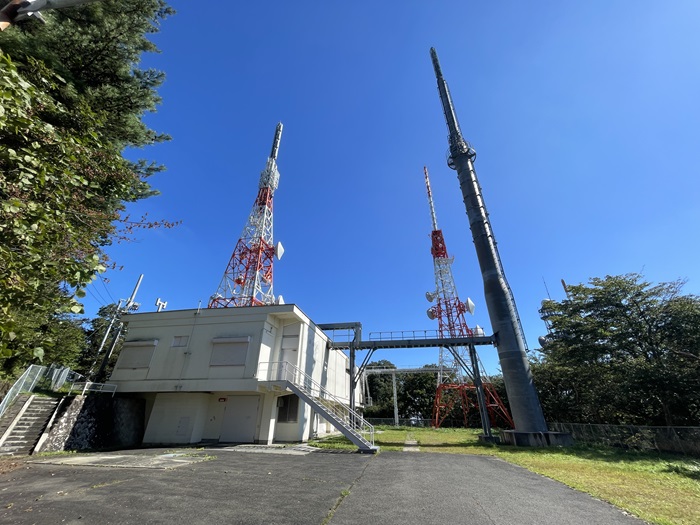

鉄塔が3塔もあって豪華な送信所です。
パラボラ鉄塔、テレビ送信鉄塔、FM送信鉄塔と分かれていて興味深いです。

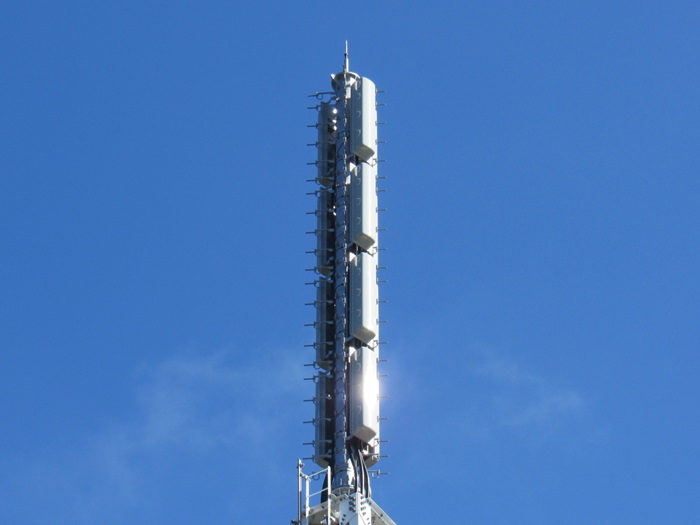

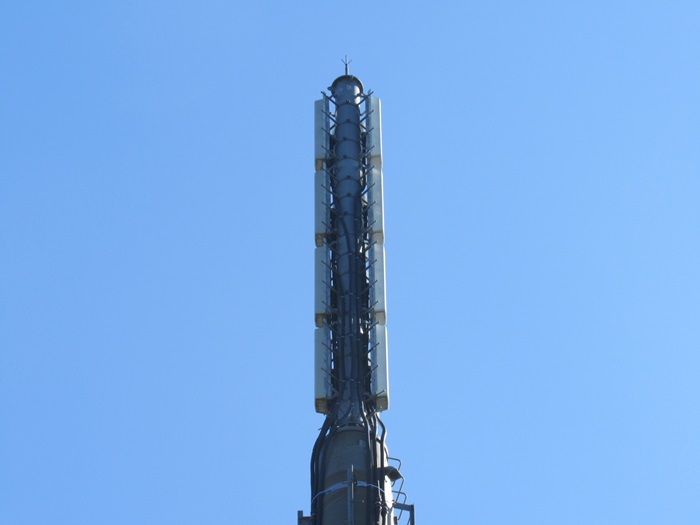

テレビ送信アンテナ

地面から建っている鉄塔についている送信塔です。

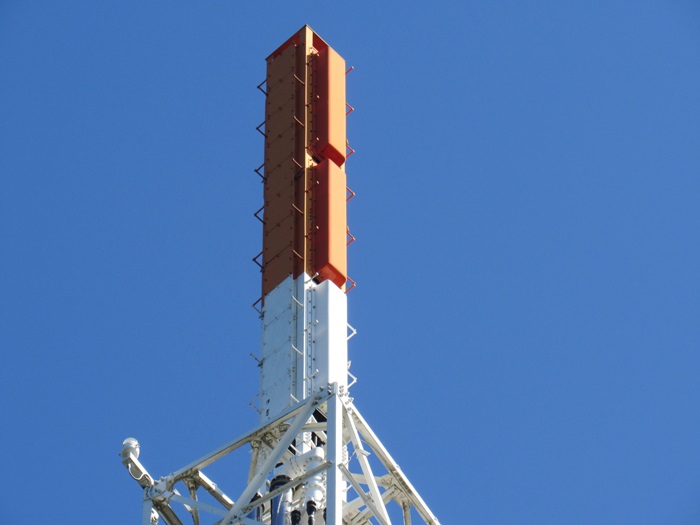

全体写真では一番手前側にある無地の鉄塔に付いている、デジタルテレビ送信アンテナです。

・送信アンテナ:4L双ループ4段3面(NHK総合・Eテレで共用)

別の角度から。

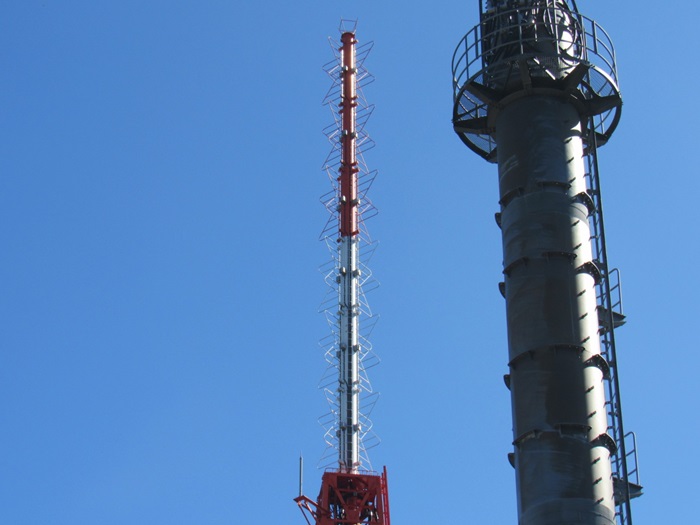

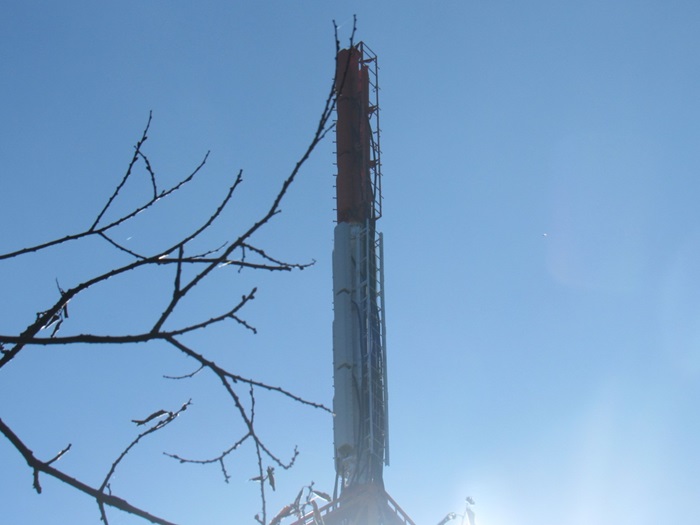

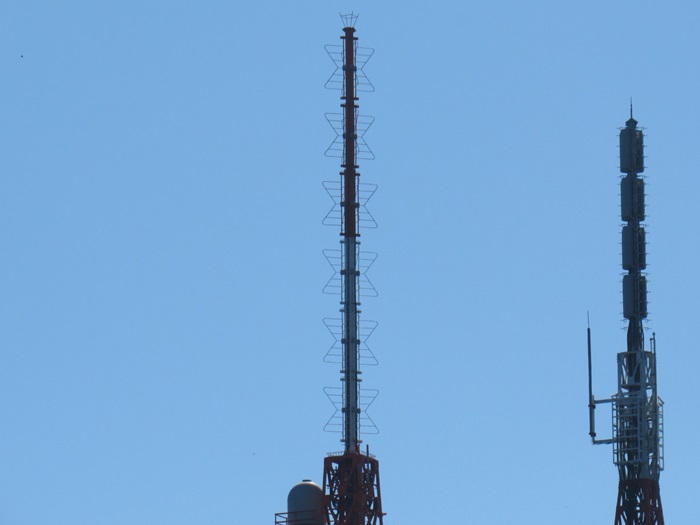

FM送信アンテナ

全体写真では右側、奥側ににある紅白鉄塔に付いている、NHK-FMの送信アンテナです。
アナログテレビ時代にNHK教育(現Eテレ)と共用していた送信アンテナです。

・送信アンテナ:スーパーターンスタイル6段(NHK-FM)

別の角度から。

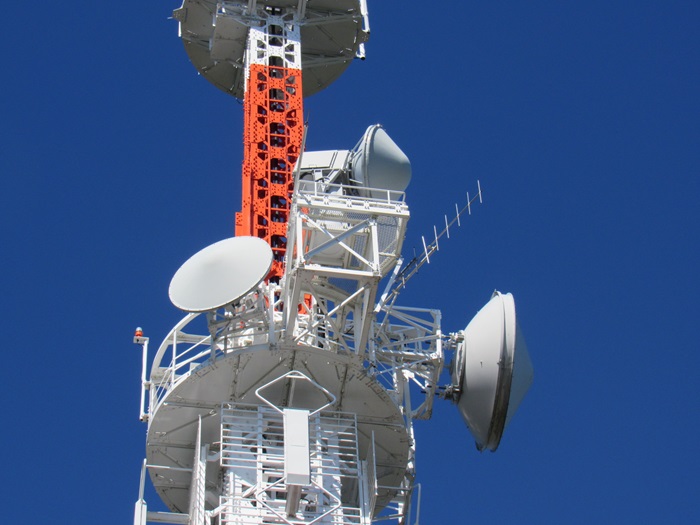

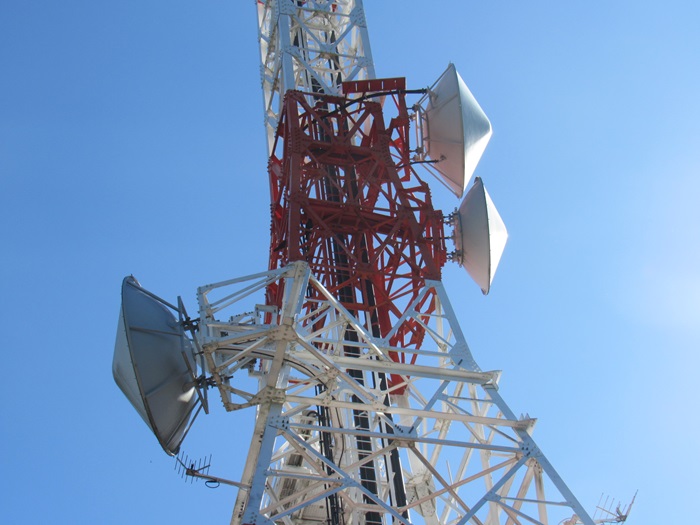

STL・TSL・TTLアンテナ

FM送信鉄塔の下部に付いている「STL・TSL・TTL関係のアンテナ」です。

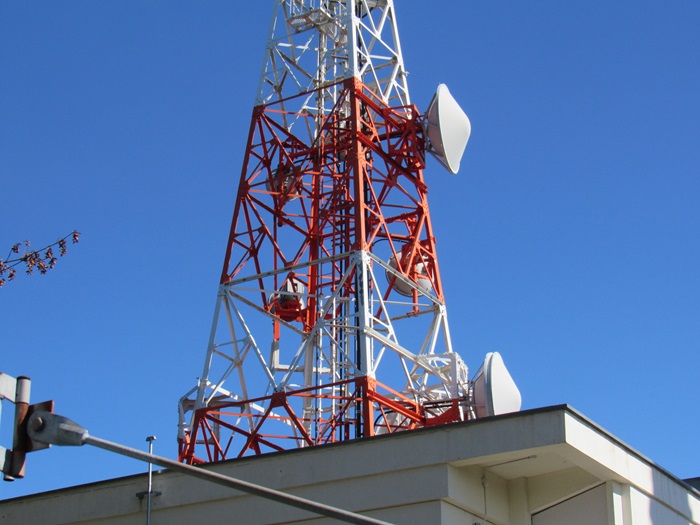

局舎屋上にある鉄塔です。
アナログテレビ時代には総合テレビの送信アンテナが付いていましたが、
現在は撤去されて非常用アンテナとパラボラ専用鉄塔になっています。
アナログテレビ終了後に塔体を改造して、現在はデジタルテレビの非常送信アンテナも設置されています。

その局舎屋上にある鉄塔にも、「STL・TSL・TTL関係のアンテナ」が付いているようです。

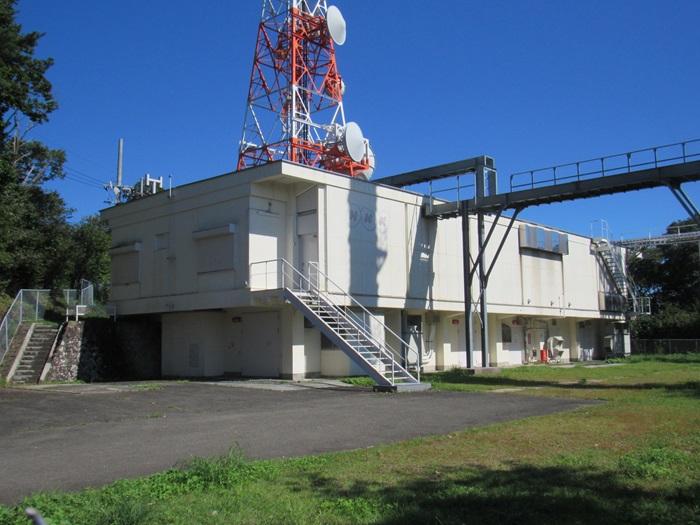

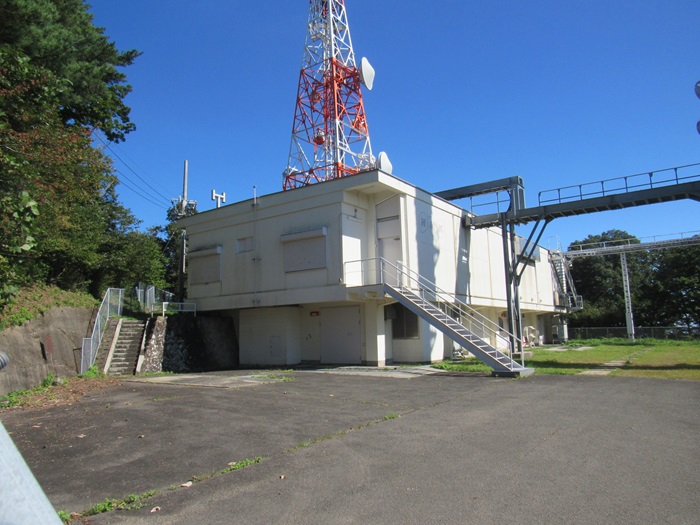

局舎

かなり大型の局舎です。

少し角度を変えて。

その他

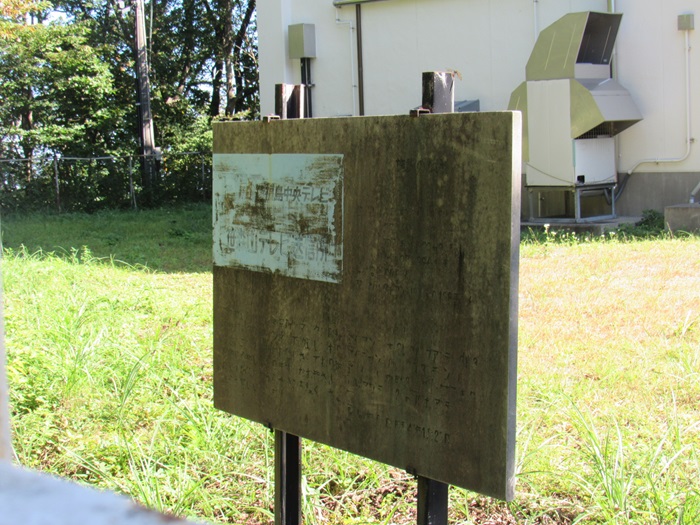

敷地入口にある看板です。これしか所属が分かるものがありません。

局舎屋上にある鉄塔に設置された「非常用送信アンテナ」です。

FTV福島テレビ・ふくしまFM

つづいて「FTV福島テレビ・ふくしまFM」を解説していきたいと思います。
FTV福島テレビに「ふくしまFM」の施設が同居しています。

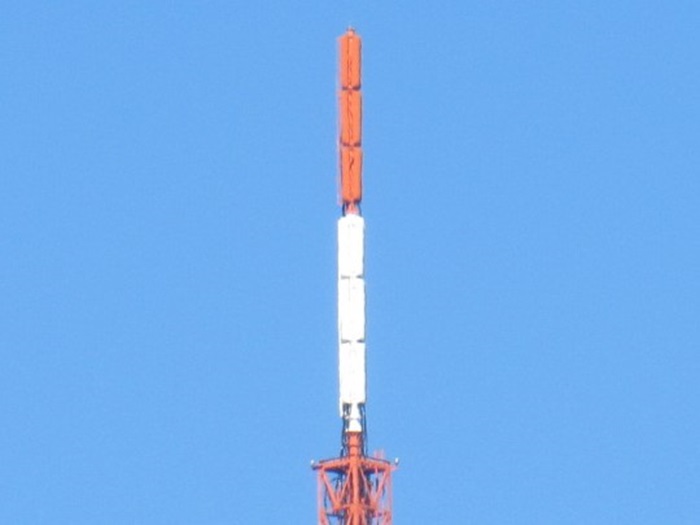

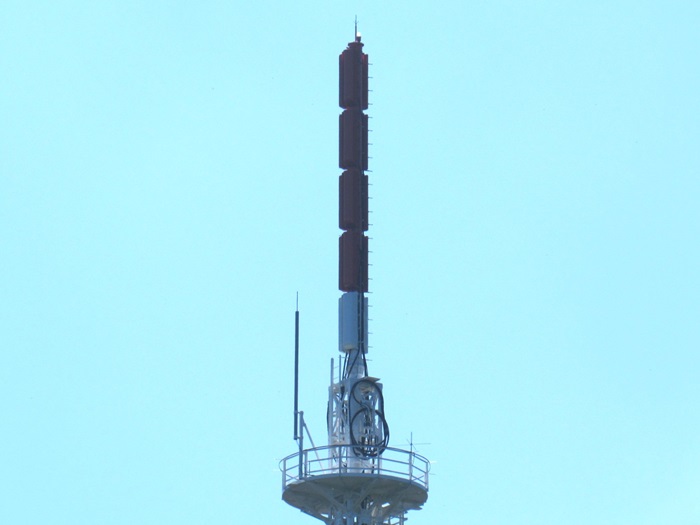

テレビ送信アンテナ

地面から建っている鉄塔についている送信塔です。
上からテレビ送信アンテナ(福島テレビ)、TTL関係のアンテナ、ふくしまFM送信アンテナ、
その下にSTL・TSL関係のアンテナが設置されています。

・テレビ送信アンテナ:4L双ループ5段3面(FTV福島テレビ)

テレビ送信アンテナを別の角度から。

FM送信アンテナ

テレビ送信アンテナの下部にある、FM送信アンテナです。

・FM送信アンテナ:2L双ループ4段4面(ふくしまFM)

FM送信アンテナを別の角度から撮影。

STL・TSL・TTLアンテナ

テレビ送信アンテナの直下にあるTTL関係のアンテナです。

別の角度から撮影。

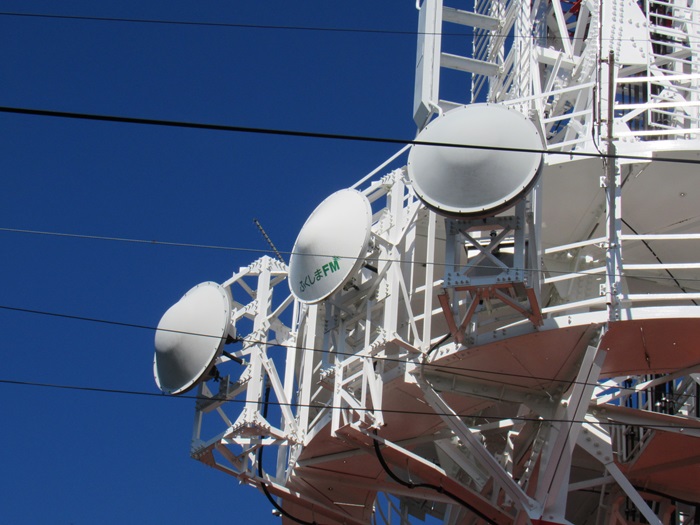

FM送信アンテナの直下にある、STL・TSL関係のアンテナです。

局舎

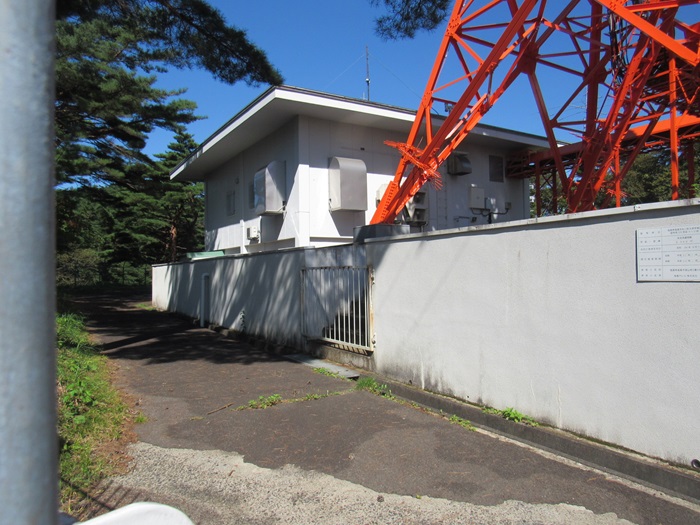

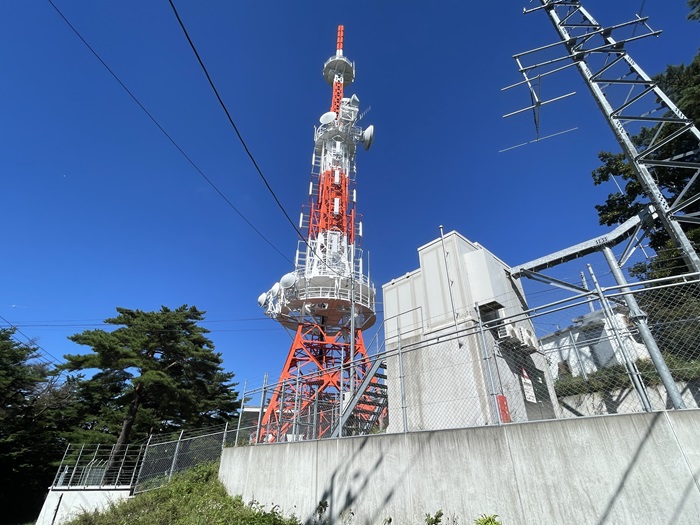

鉄塔の横にある局舎です。

その他

局舎の奥にはアマチュア無線と思われるアンテナもあります。

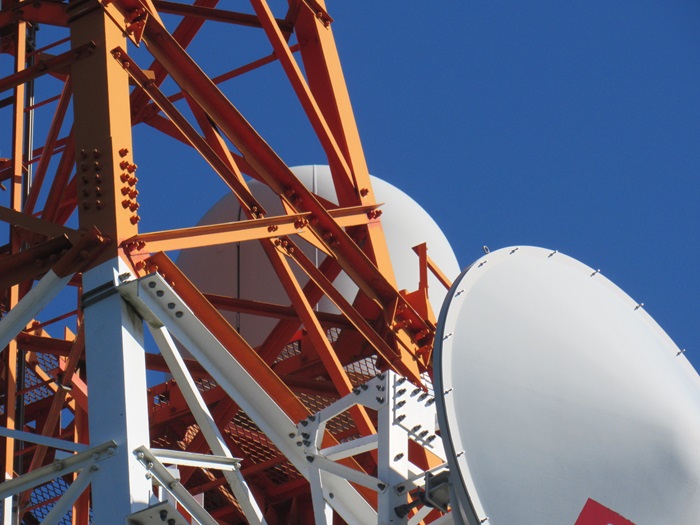

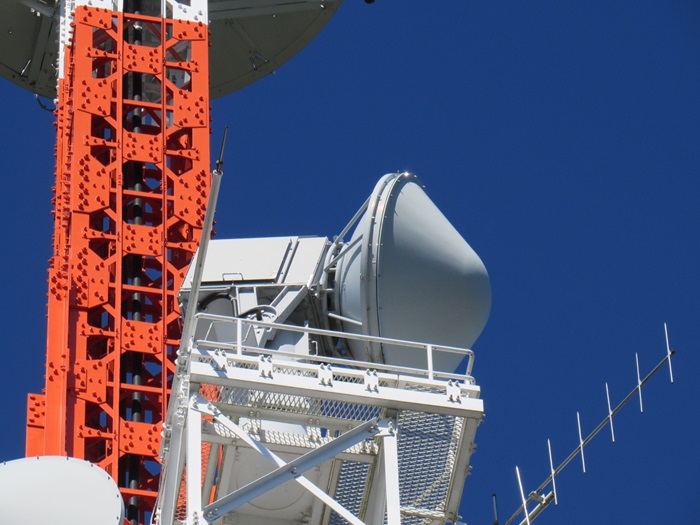

鉄塔上部に付いているFPU関係のアンテナです。

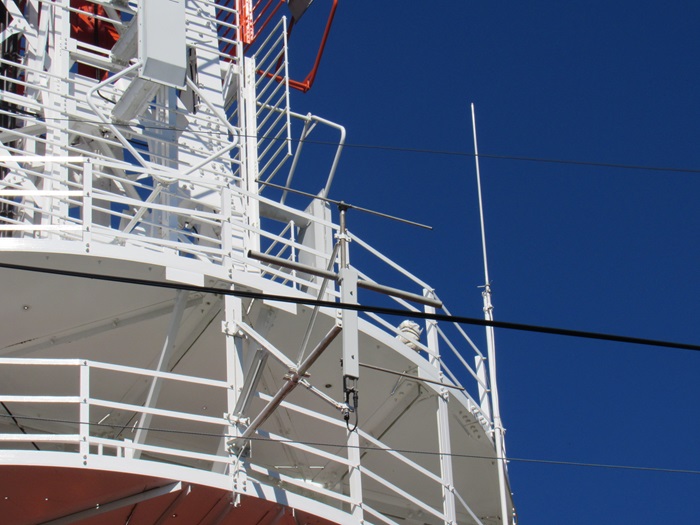

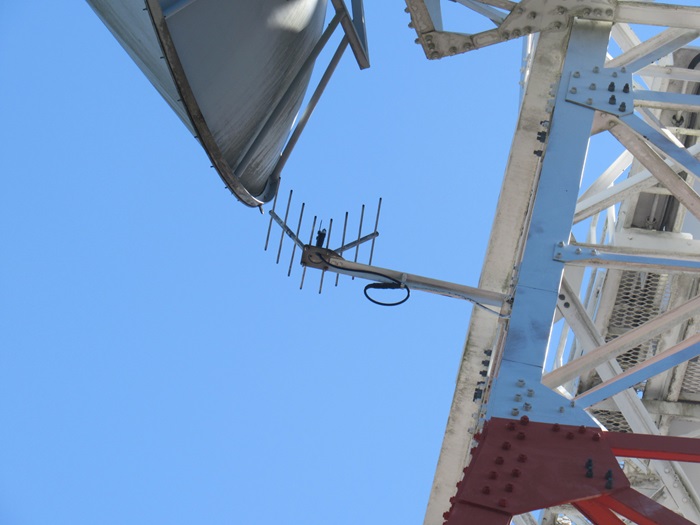

自局モニターアンテナ(ふくしまFM)です。

門扉の表札です。

国有林の借用表示です。

FCT福島中央テレビ

つづいて「FCT福島中央テレビ」を解説していきたいと思います。
民放他局と違い単独で鉄塔・局舎を持っています。

テレビ送信アンテナ

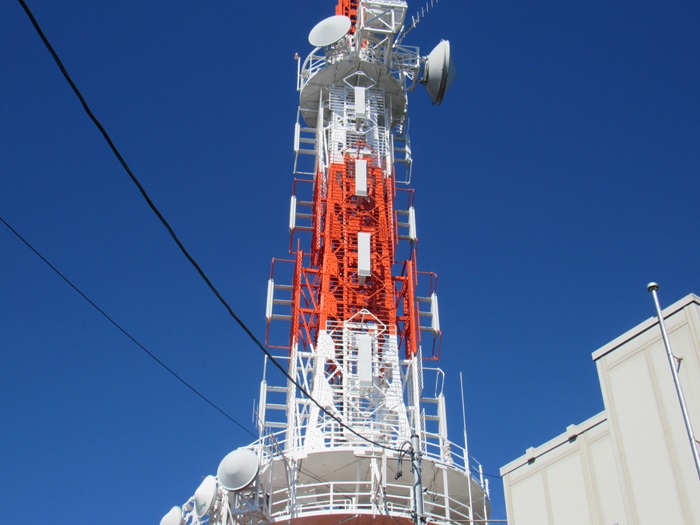

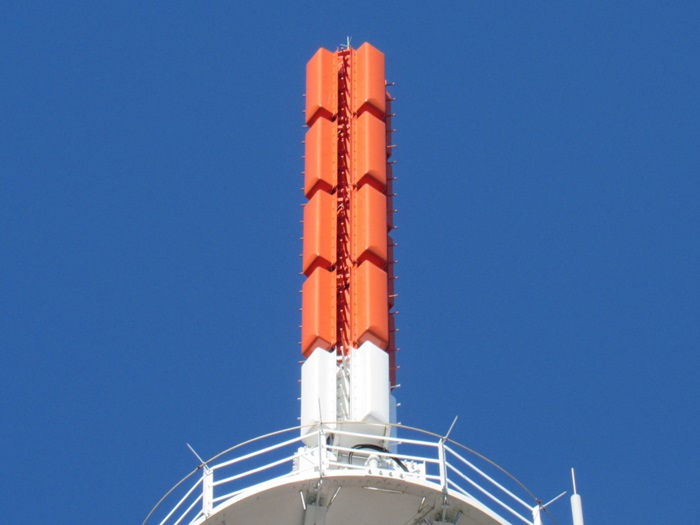

局舎屋上に建っている鉄塔についている送信アンテナです。
上からテレビ送信アンテナ、STL・TSL・TTL関係のアンテナの構成です。

・テレビ送信アンテナ:6L双ループ3段3面(FCT福島中央テレビ)

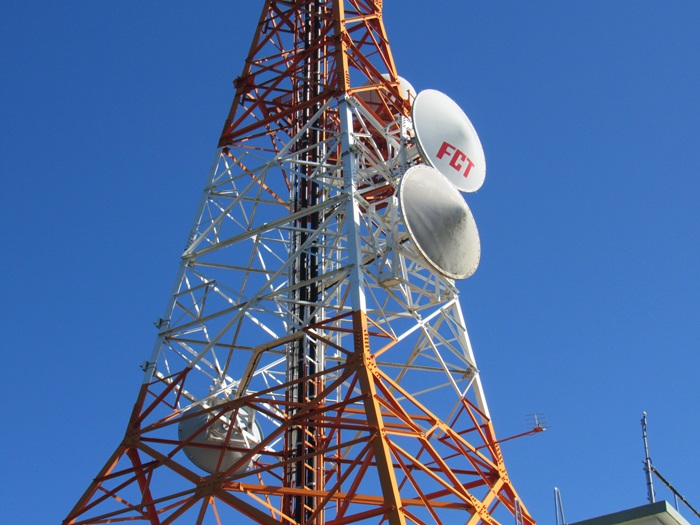

STL・TSL・TTLアンテナ

鉄塔の中間部分に付いているSTL・TSL・TTL関係のアンテナです。 手前右向きがSTL・TSL関係、奥向けはTTLだと思います。

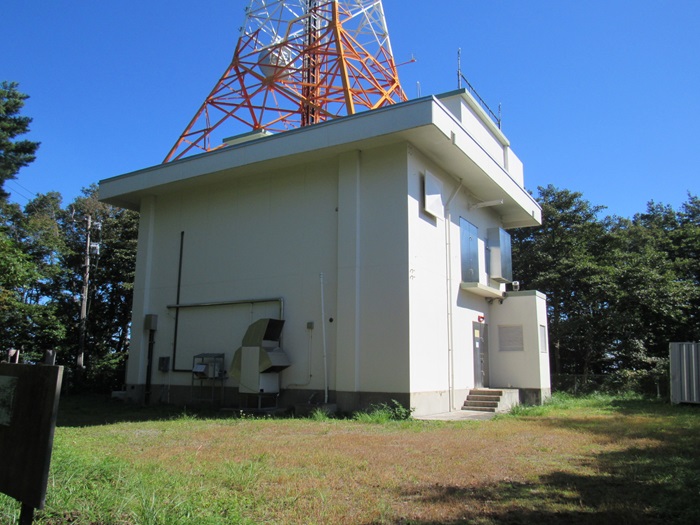

局舎

送信塔の下にある局舎です。

その他

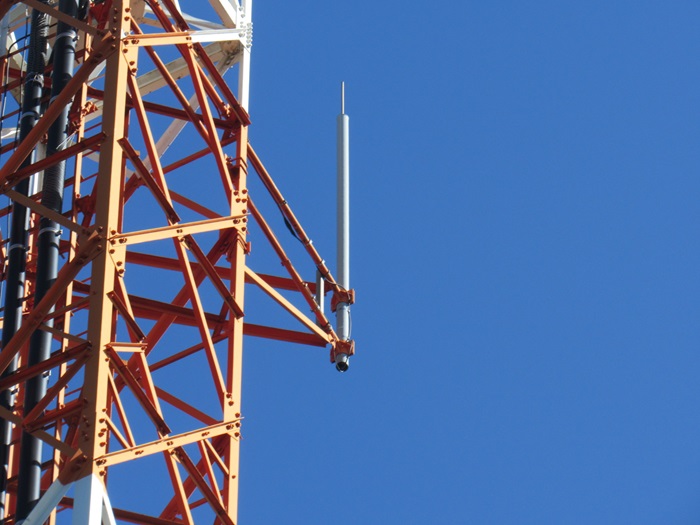

テレビ送信アンテナ付近にある、所内連絡無線用のアンテナです。

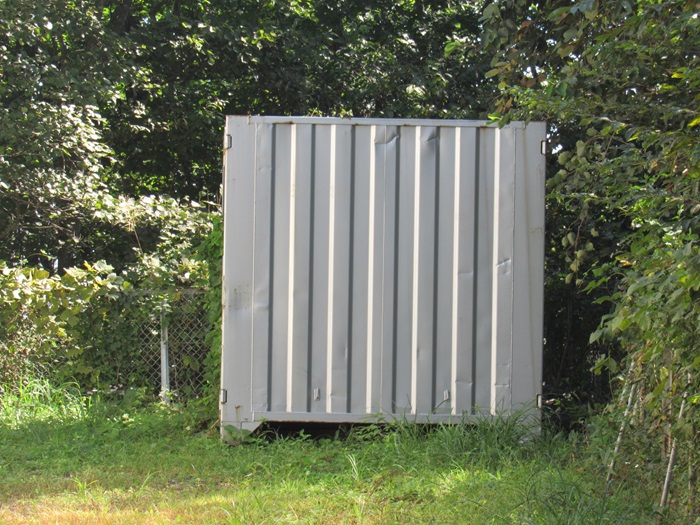

敷地隅にある謎の箱です。

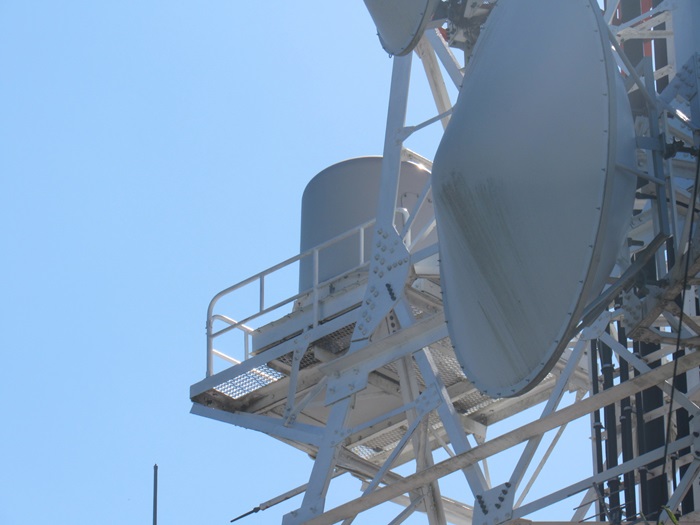

FPU関係のアンテナもありました。

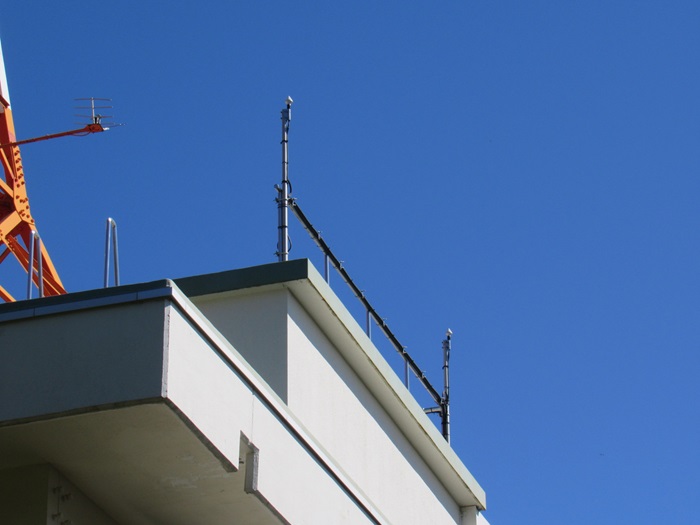

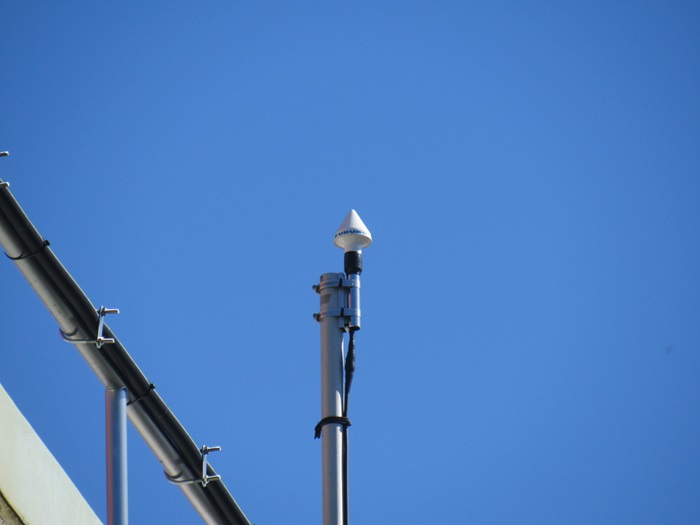

局舎屋上に設置されたGPSアンテナ×2

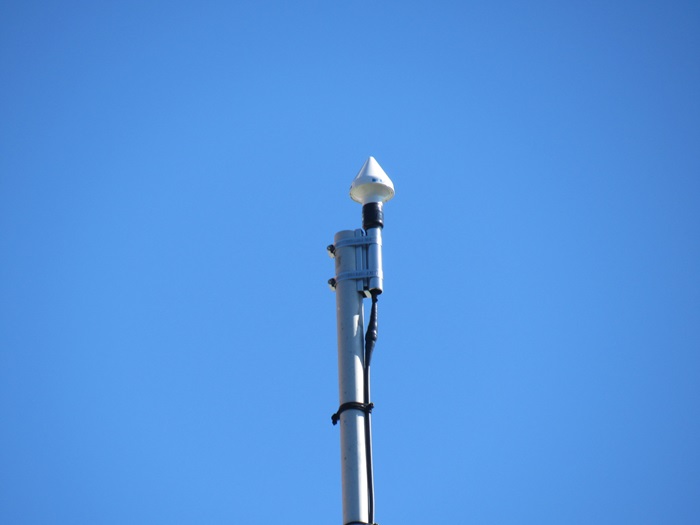

左側のGPSアンテナを拡大。

右側のGPSアンテナを拡大。

劣化により読めない施設のあらましです。

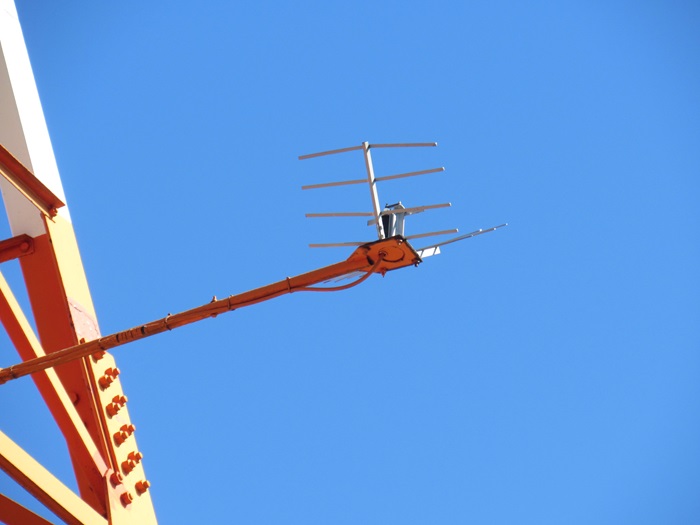

自局のモニターアンテナです。

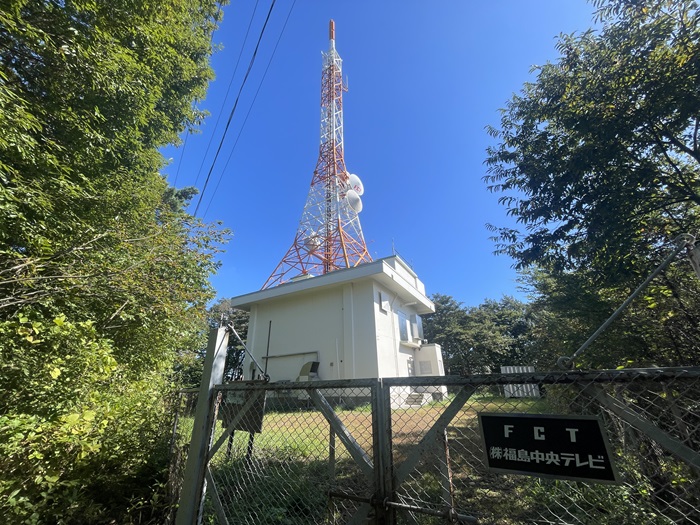

フェンスに設置された表札。

KFB福島放送・TUFテレビユー福島

つづいて「KFB福島放送・TUFテレビユー福島」を解説していきたいと思います。
TUFテレビユー福島はKFB福島放送の鉄塔を間借りしています。

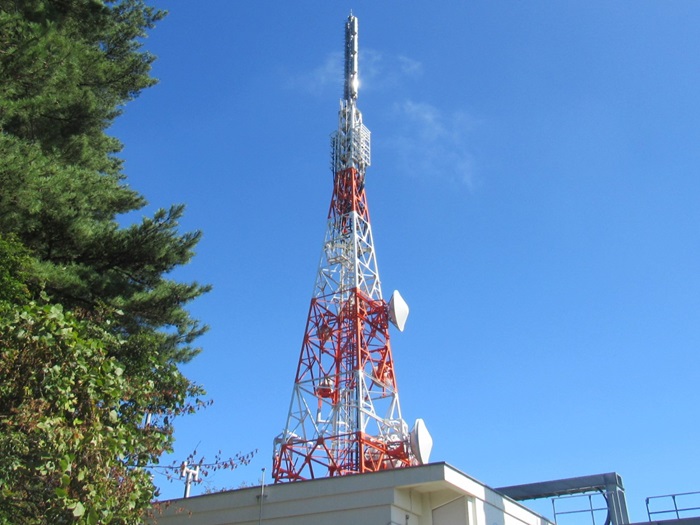

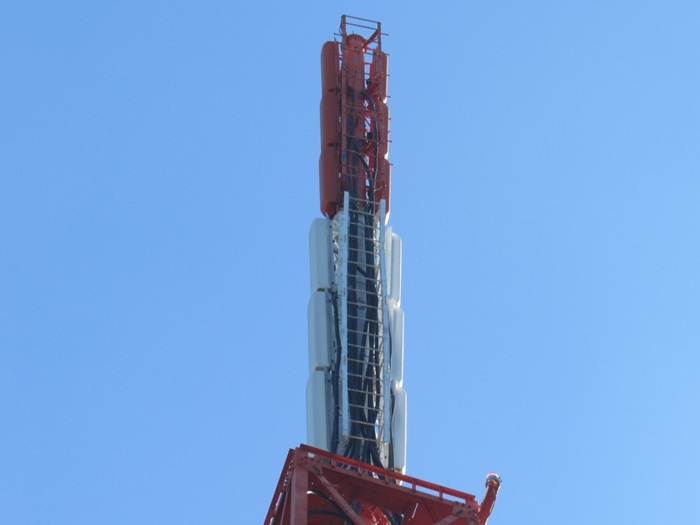

テレビ送信アンテナ

局舎屋上に建っている鉄塔についている送信アンテナです。
送信アンテナは個別に設置されているようです。2組あります。
上からテレビ送信アンテナ、その下にSTL・TSL・TTL関係のアンテナといった構成です。

・上段:テレビ送信アンテナ:6L双ループ3段3面(KFB福島放送)
・下段:テレビ送信アンテナ:6L双ループ3段3面(TUFテレビユー福島)

別の角度から撮影。

さらに別の角度から撮影。画像が粗めです。

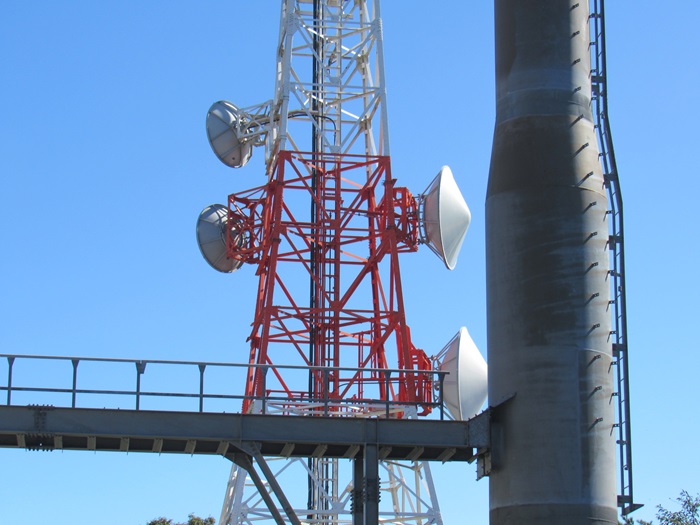

STL・TSL・TTLアンテナ

STL・TSL・TTL関係のアンテナです。2社分だけあって沢山付いています。

別の角度から。

局舎

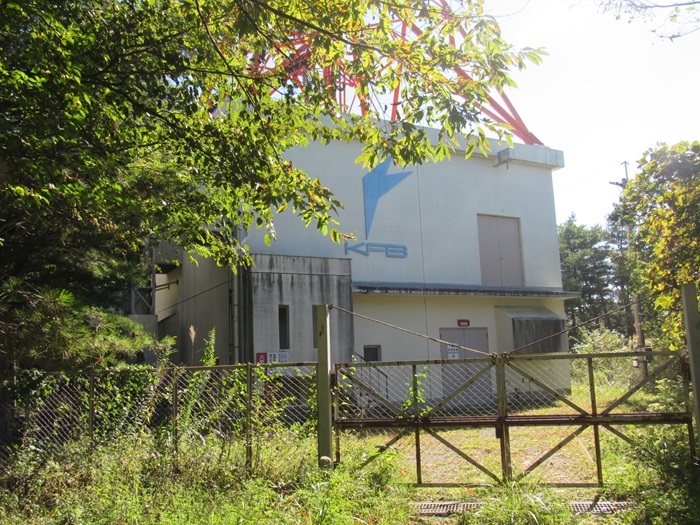

送信塔が乗っかっているタイプのKFB福島放送の局舎です。
TUFテレビユー福島側からケーブルラックが伸びてきて鉄塔へ接続されています。
そのため、鉄塔だけ間借りで局舎は各社個別という構成です。

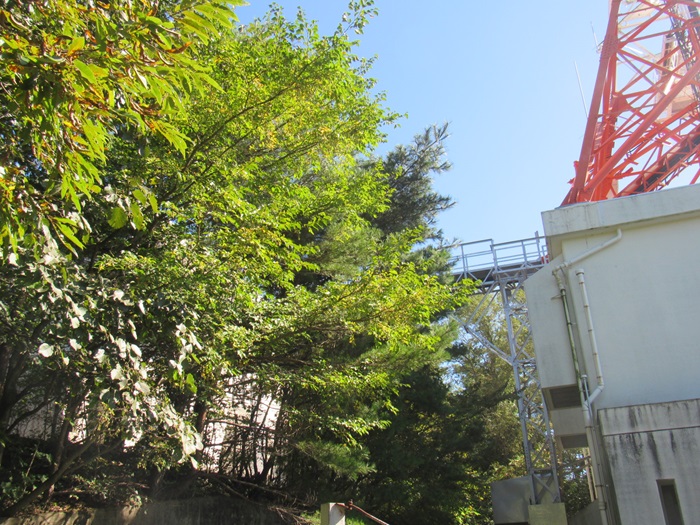

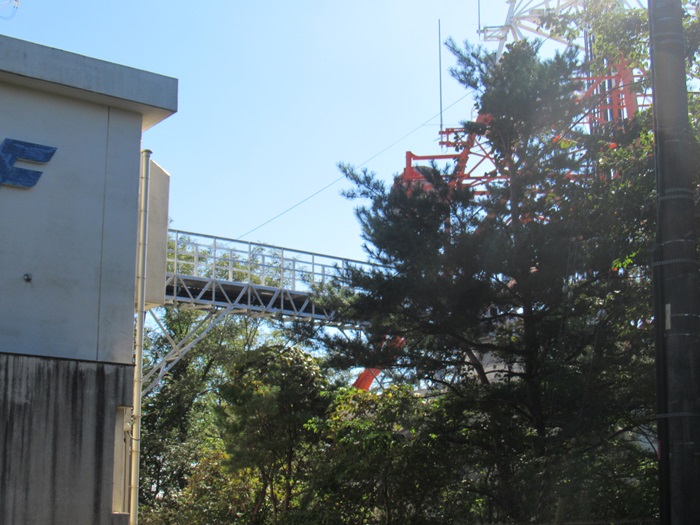

TUFテレビユー福島の局舎から伸びてきているケーブルラックです。

TUFテレビユー福島の局舎側から見たケーブルラックです。

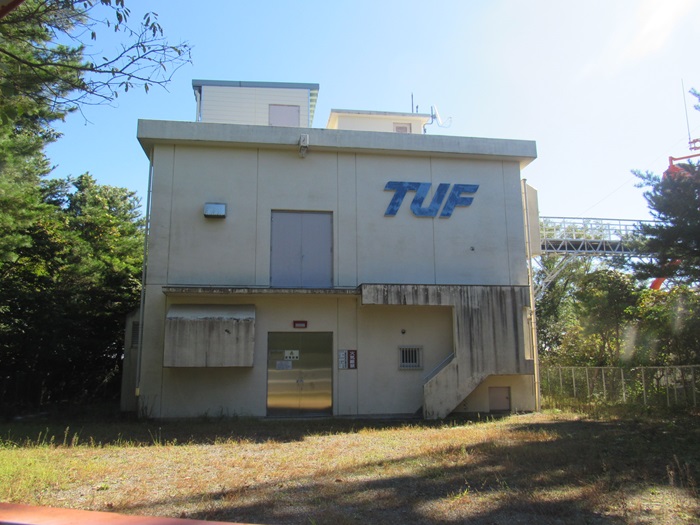

TUFテレビユー福島の局舎です。
送受信関係はすべてKFB側の鉄塔にあるのでシンプルな局舎です。

その他

FPU関係のアンテナです。所属は不明です。

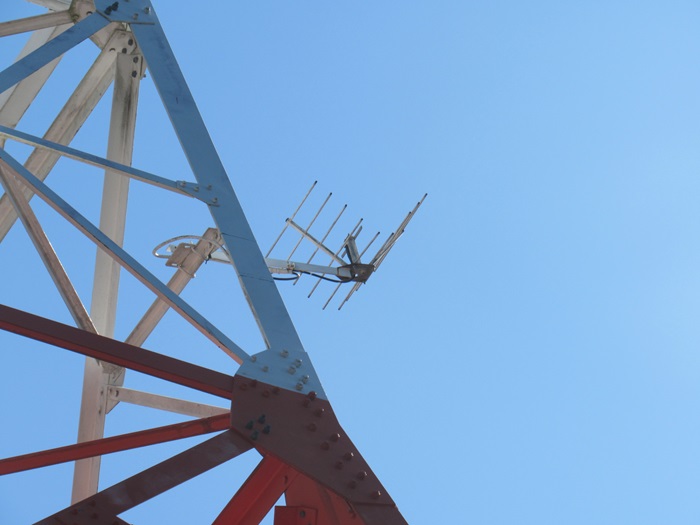

自局のモニターアンテナです。

もう一つあった自局のモニターアンテナです。

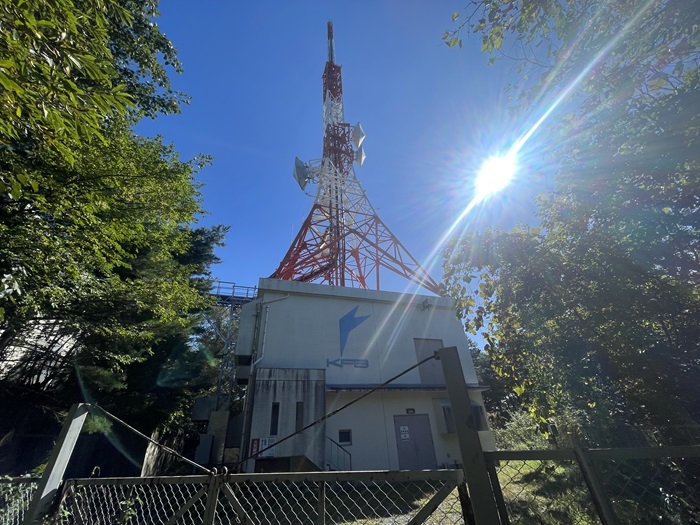

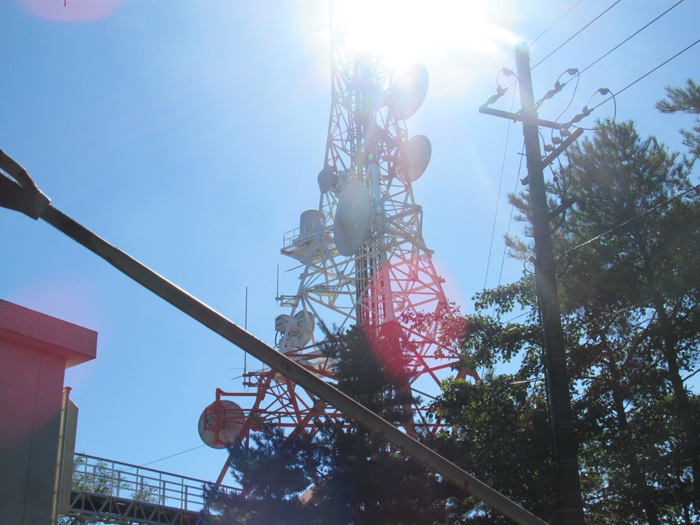

角度を変えて全体撮影(逆光)

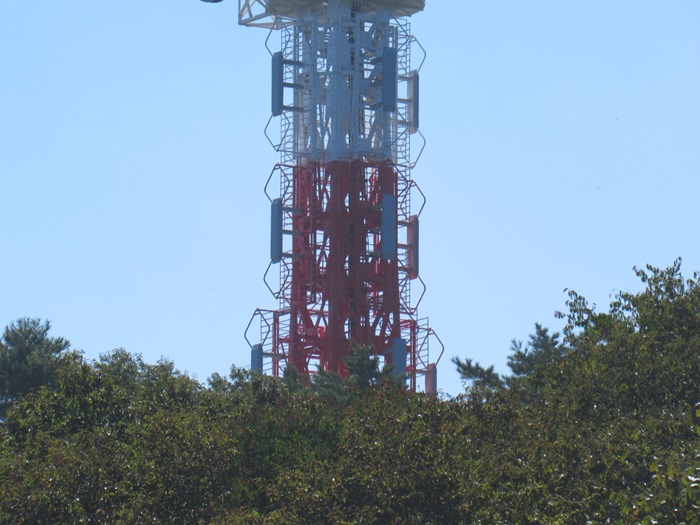

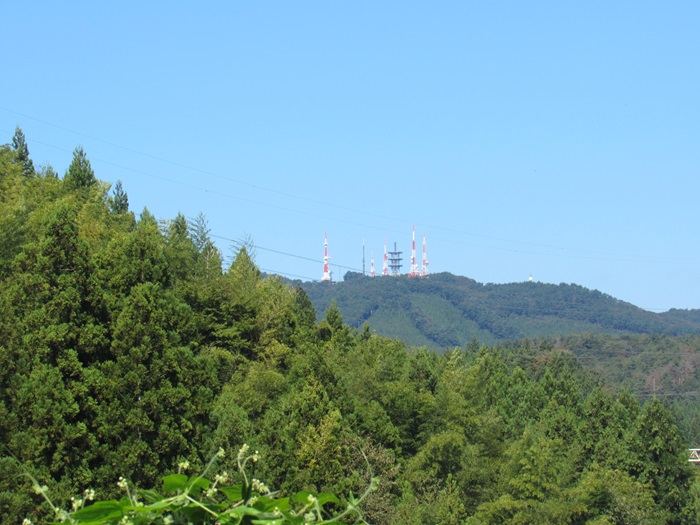

遠望撮影

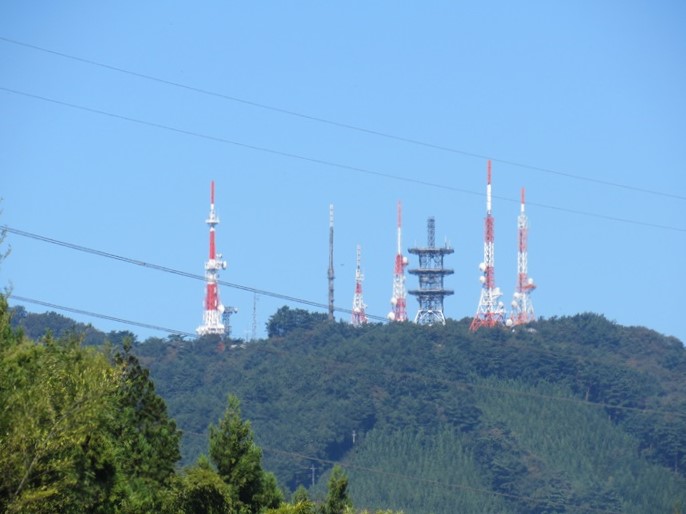

送信所へ向かう途中に送信塔がよく見えるポイントがあったので、遠望撮影。

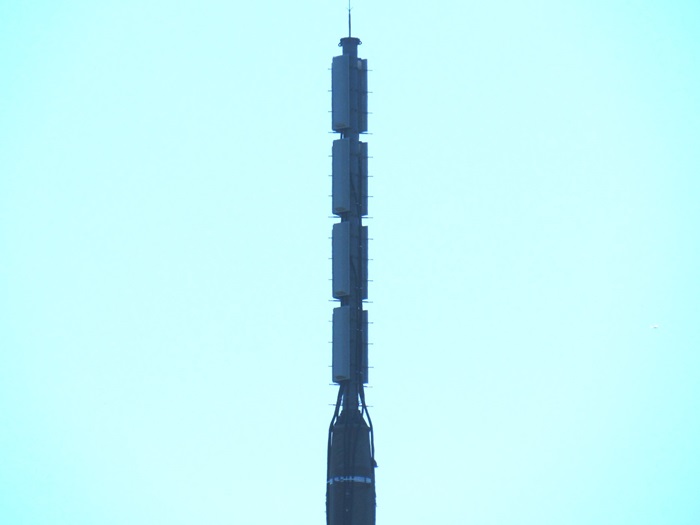

送信塔部分を拡大。
rfcラジオ福島のFM補完局も写っています。左側から3本目の細い鉄塔鉄塔がラジオ福島です。
他局と比べるとかなり送信高が低いですね。

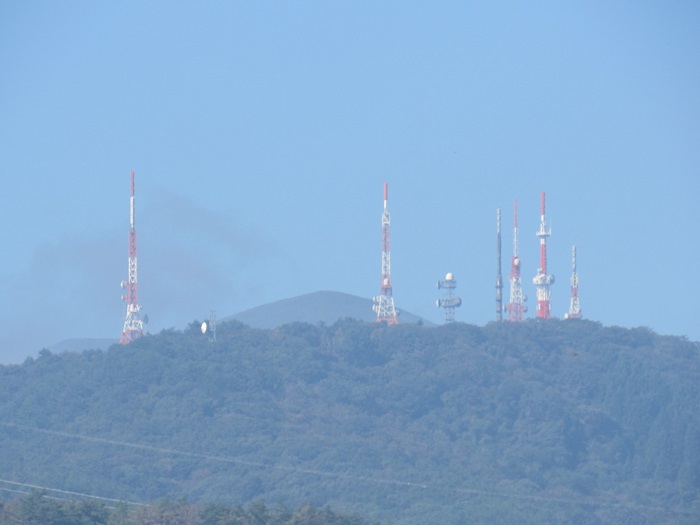

違うポイントからも遠望撮影。この場所だとラジオ福島の鉄塔は見えません。
