月舘テレビ・FM中継局(福島県・伊達市)

福島県伊達市にあるテレビ・FMラジオの中継局です。
「全局共用デジタルテレビ」と「NHK-FM」の2グループに分かれています。
この送信所は「福島県伊達市月舘町御代田(屏風山)」にあります。

■訪問日:2024年09月30日

2024年09月30日訪問分

2024年09月30日に訪問した際の画像です。
当日は夕方に向かって天気が回復してきて、当局訪問時はすっかり晴れました。

全局共用デジタルテレビ

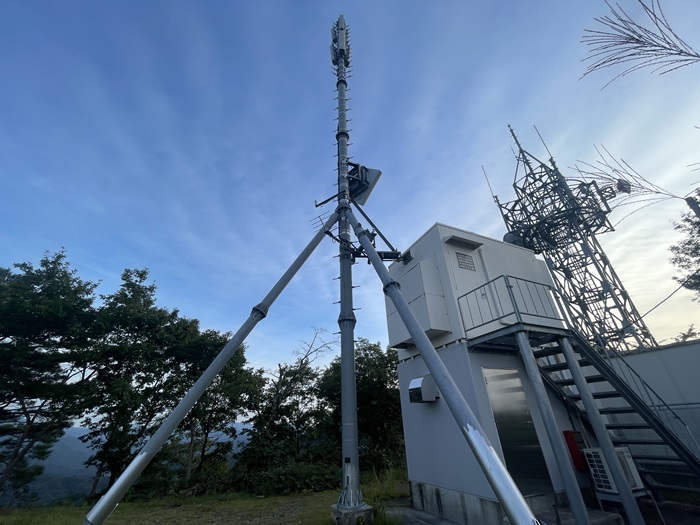

まずは「全局共用デジタルテレビ」から解説していきます。

テレビ送信アンテナ

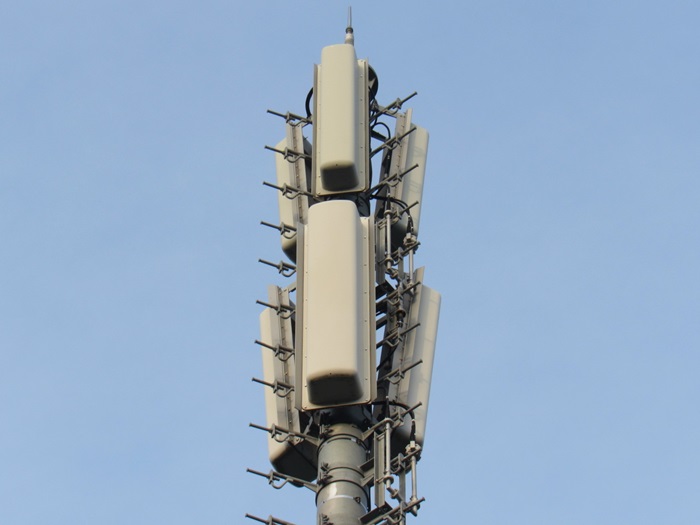

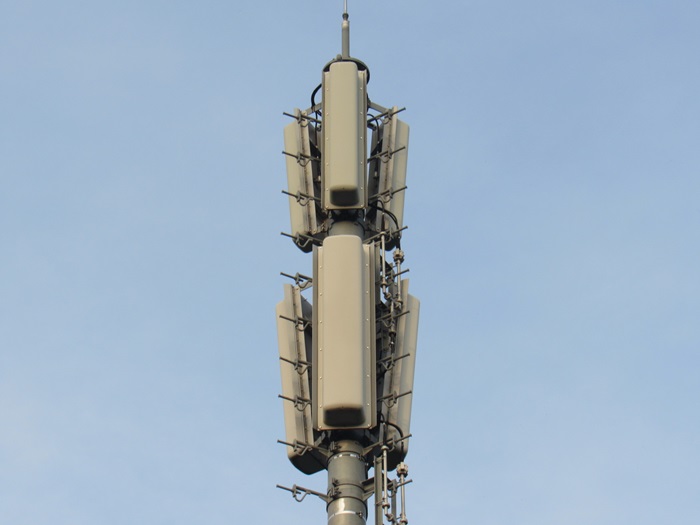

鉄塔最頂部についている送信アンテナです。
チャンネルの離れているKFBを除いて、NHK・民放で送信アンテナを共用しています。

・上段:4L双ループ1段3面(KFB福島放送)
・下段:4L双ループ1段3面(NHK・民放で共用)

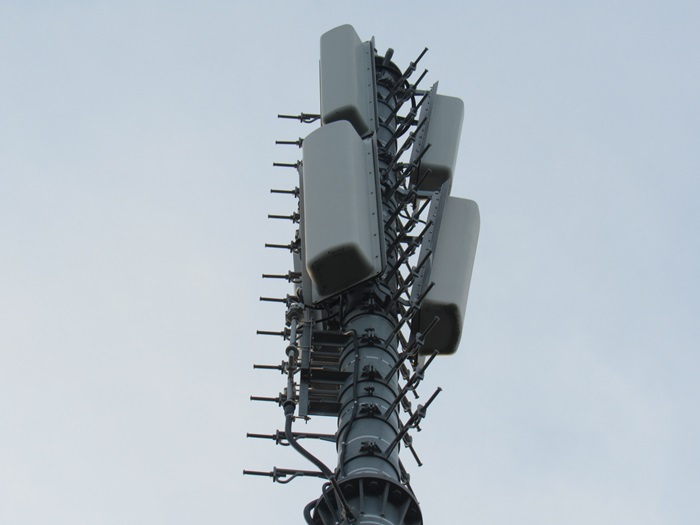

別の角度から撮影。

さらに別の角度から撮影。

受信アンテナ

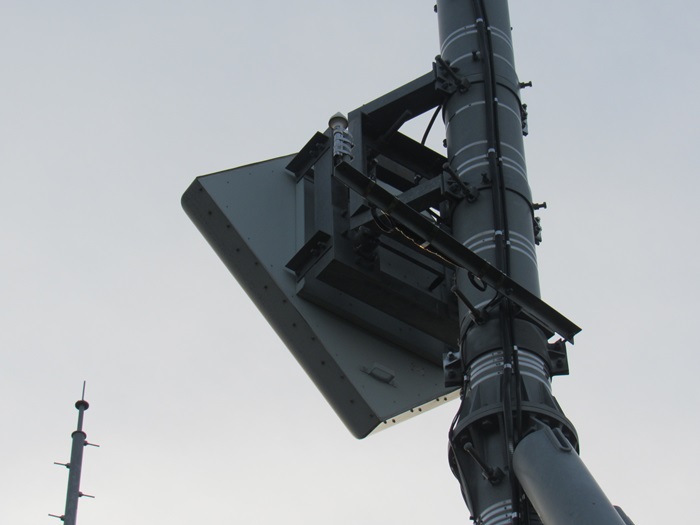

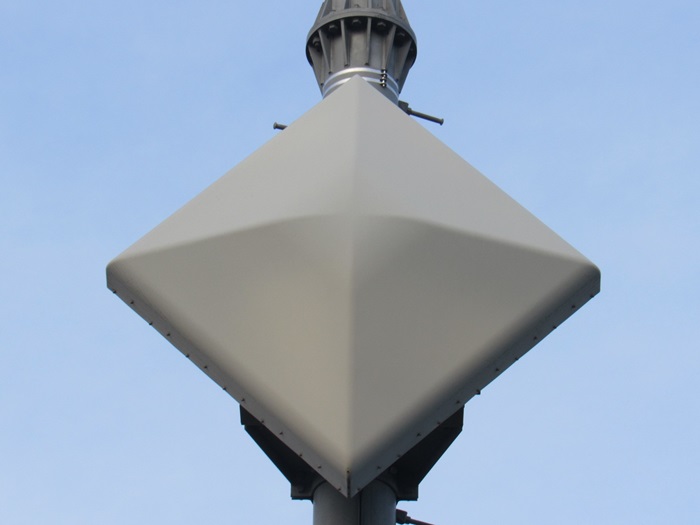

送信塔に取り付けられた平面アンテナです。
全局共用の受信アンテナです。

・平面アンテナ×1(笹森山受け:全局共用)

別の角度から撮影。

局舎

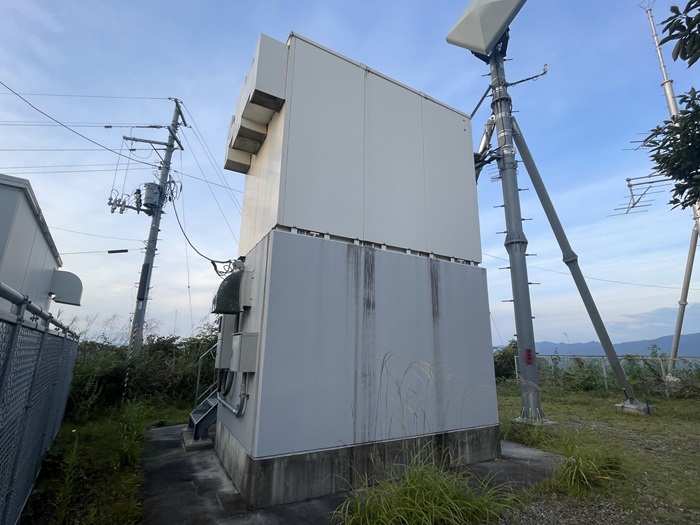

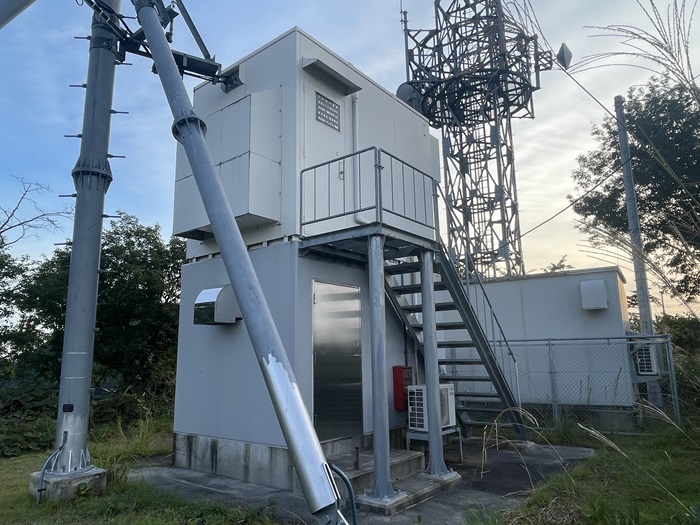

全局共用の局舎です。

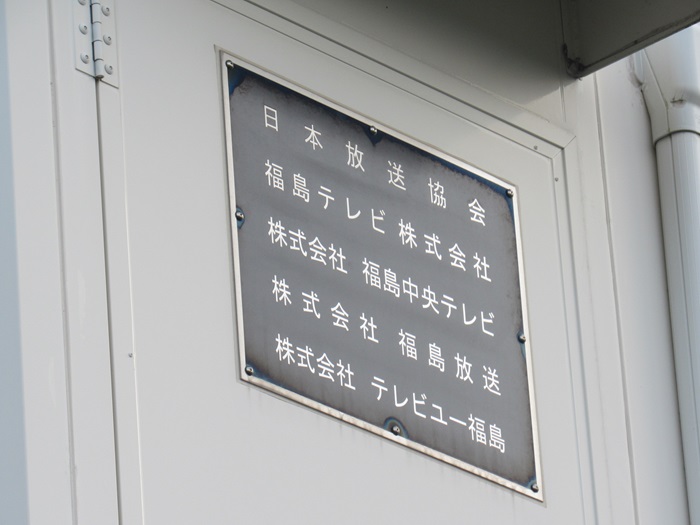

表札です。福島でよく見かける放送局名のみのものです。

別の角度から。

その他

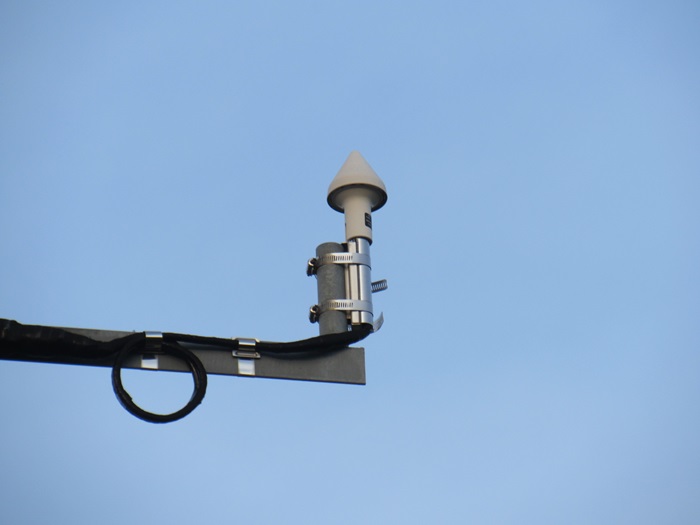

送信塔に付いているGPSアンテナ×1

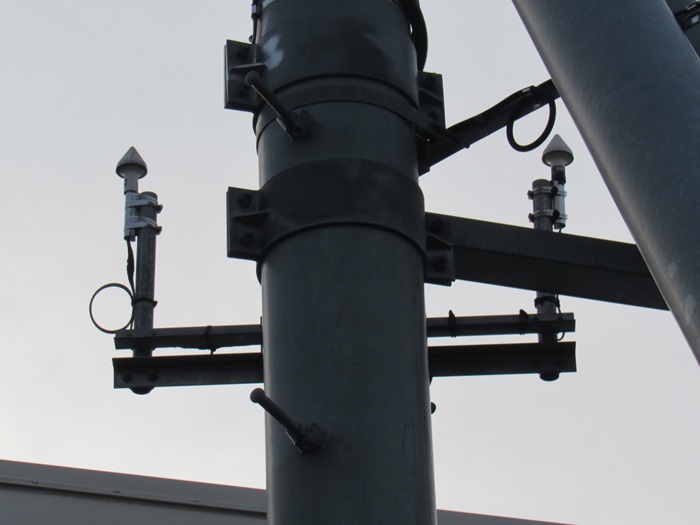

違う箇所についているGPSアンテナ×2

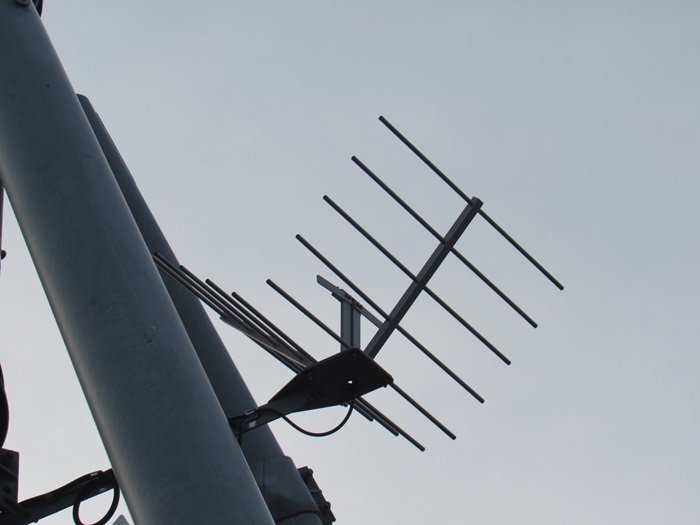

自局のモニターアンテナです。

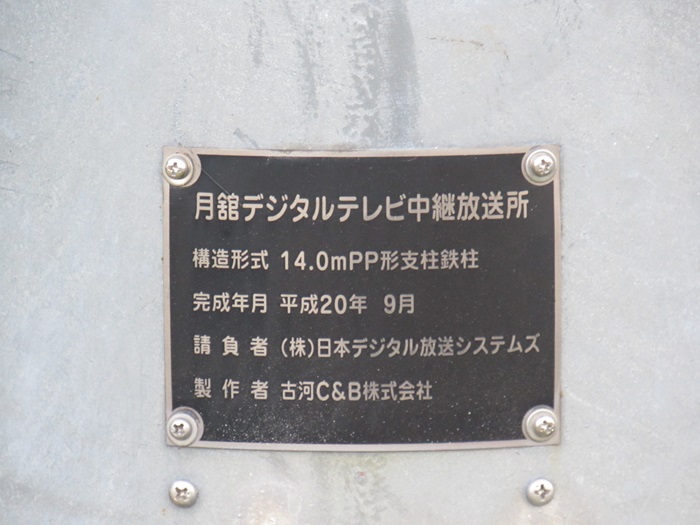

送信塔の銘板です。

NHK-FM

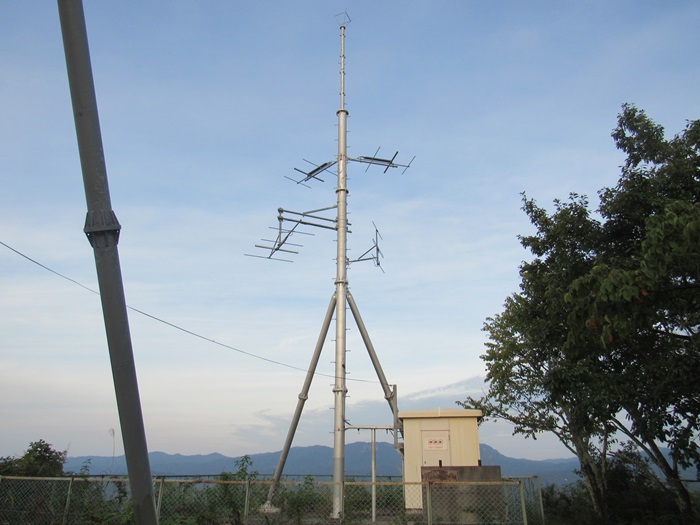

つづいて「NHK-FM」側の解説です。
アナログテレビ時代にはNHK総合・Eテレのテレビ送信アンテナも設置されていました。
現在はこの鉄塔からはNHK-FMのみの送信です。

送信アンテナ

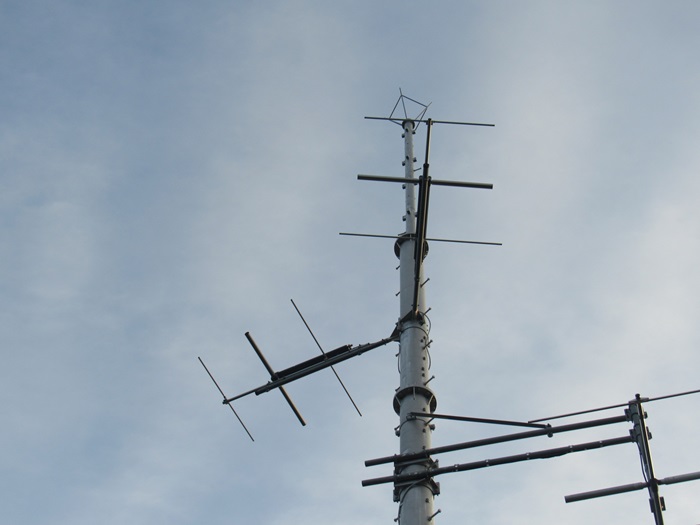

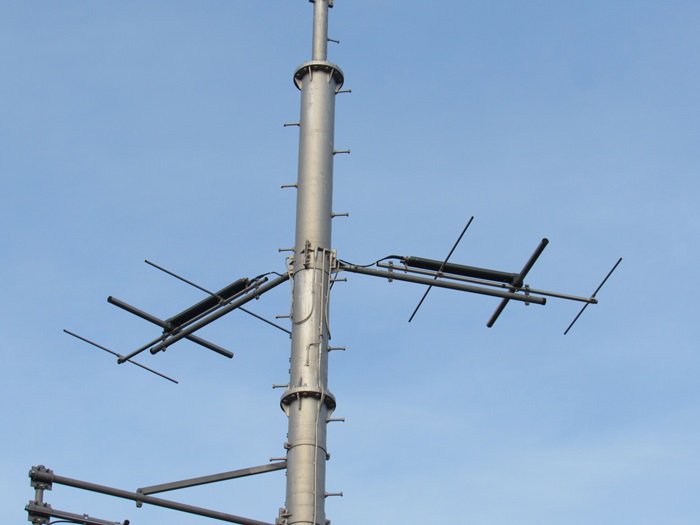

鉄塔中間部についている送信アンテナです。

・送信アンテナ:八木3素子1段2面(NHK-FM)

別の角度から撮影。

受信アンテナ

鉄塔についている受信アンテナです。

・受信アンテナ:八木5素子×1(笹森山を放送波受信:NHK-FM)

別の角度から撮影。

局舎

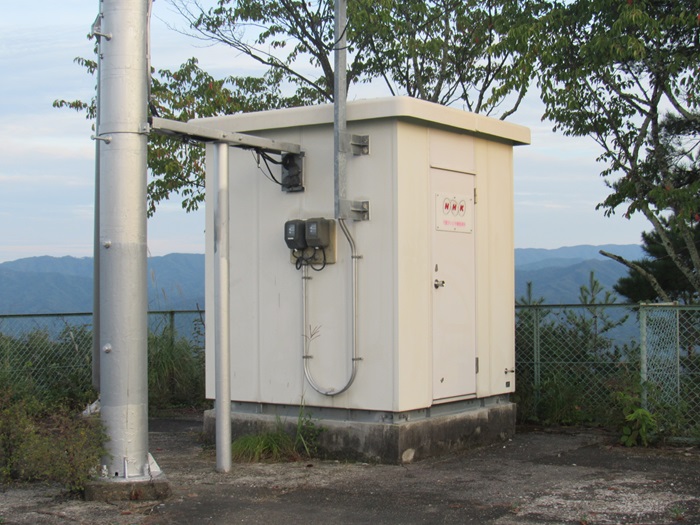

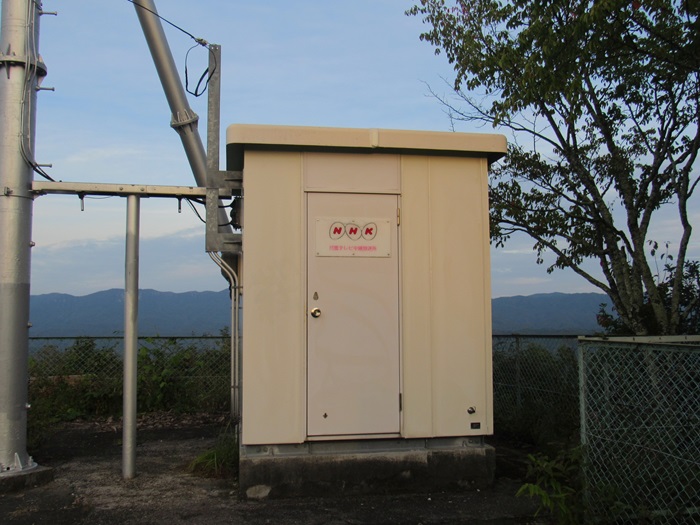

アナログテレビ時代から使用されている局舎です。

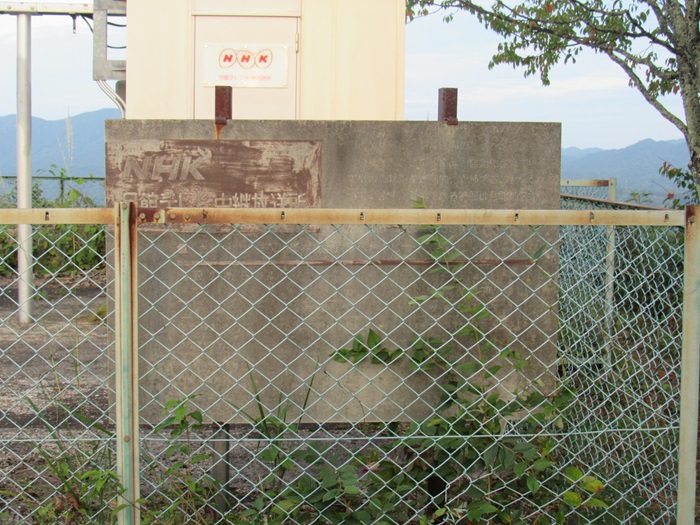

表札はテレビになっています。

別の角度から撮影。

その他

機器の監視・通報用アンテナです。2つあります。

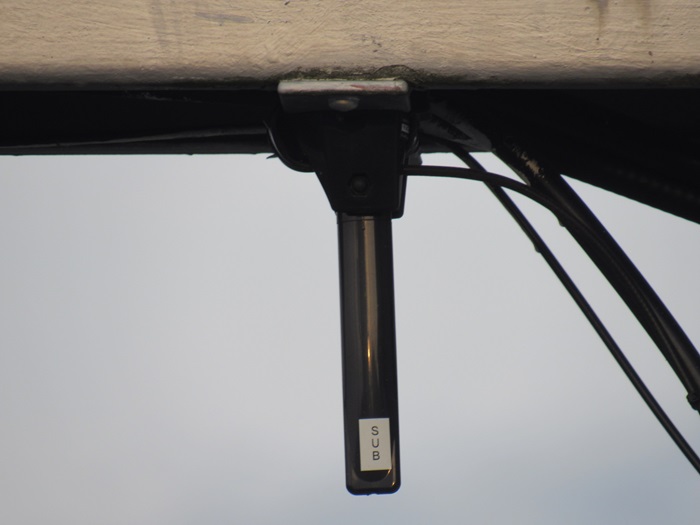

左側の監視・通報用アンテナです。

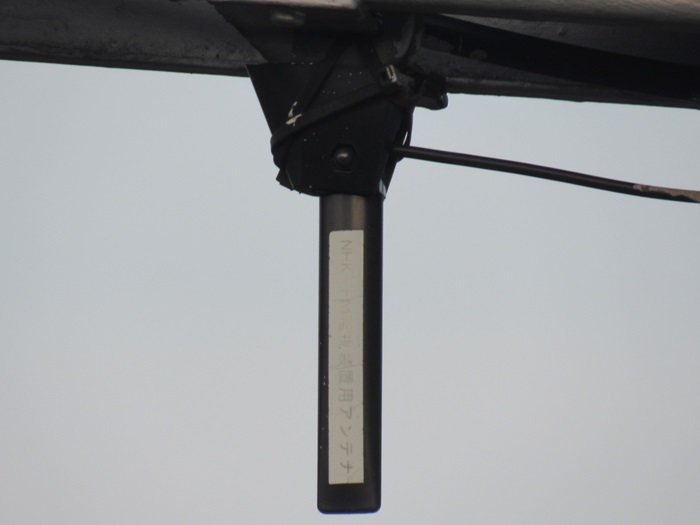

右側の監視・通報用アンテナです。最近追加された気配があります。

施設のあらましです。劣化していて読めません。

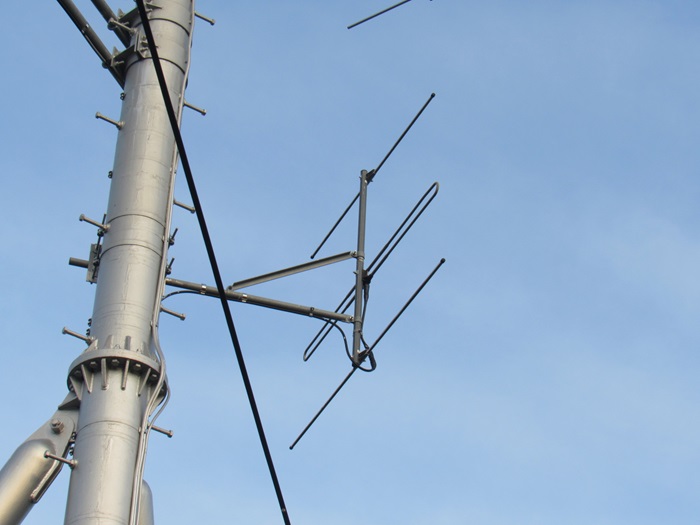

自局のモニターアンテナです。

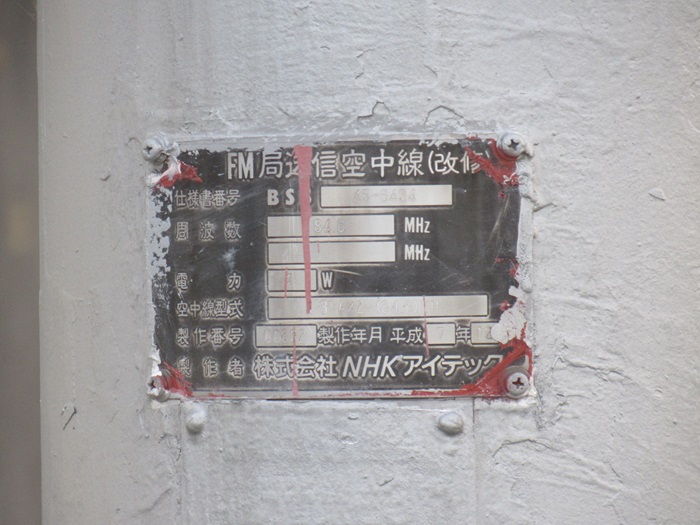

送信塔の銘板です。

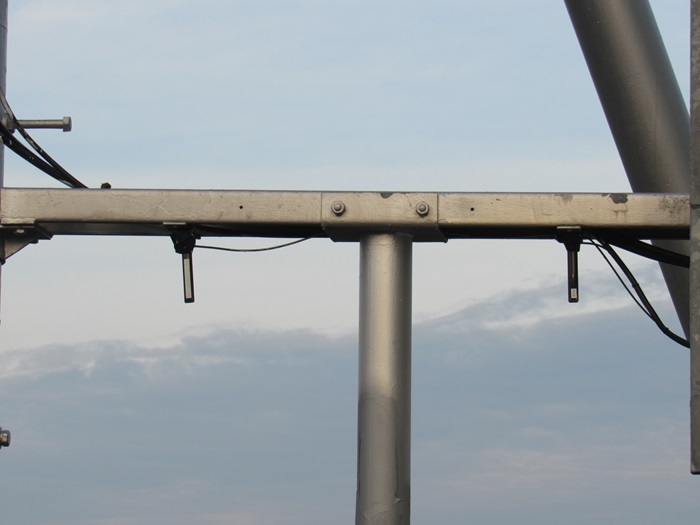

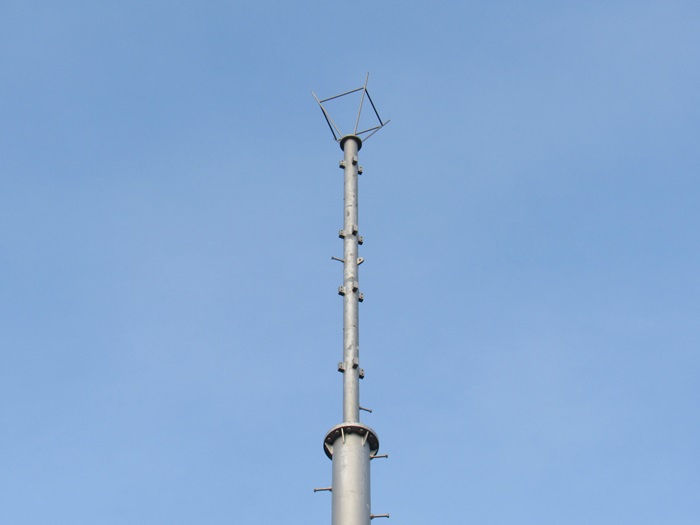

鉄塔の上部にはアナログテレビアンテナが設置されていましたが、
現在は空いています。

その他

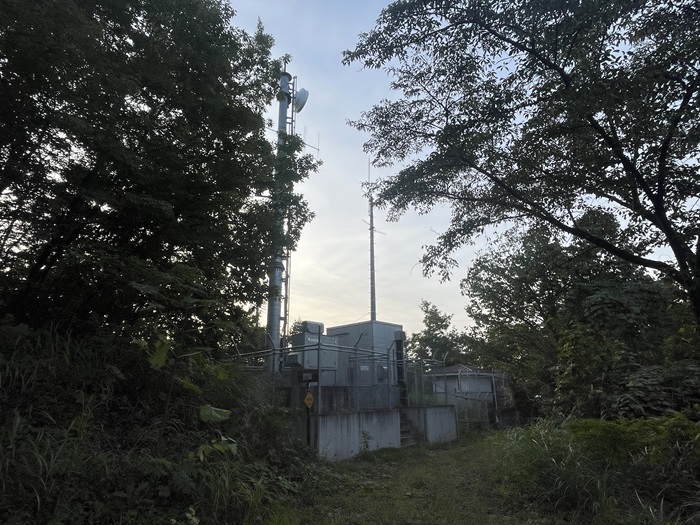

ロケーションが良いのか、放送以外の無線局もありました。

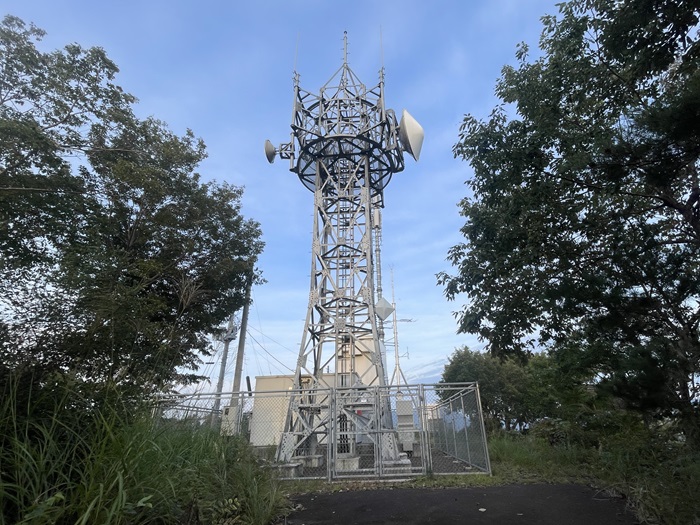

これは伊達市消防無線の基地局のようです。

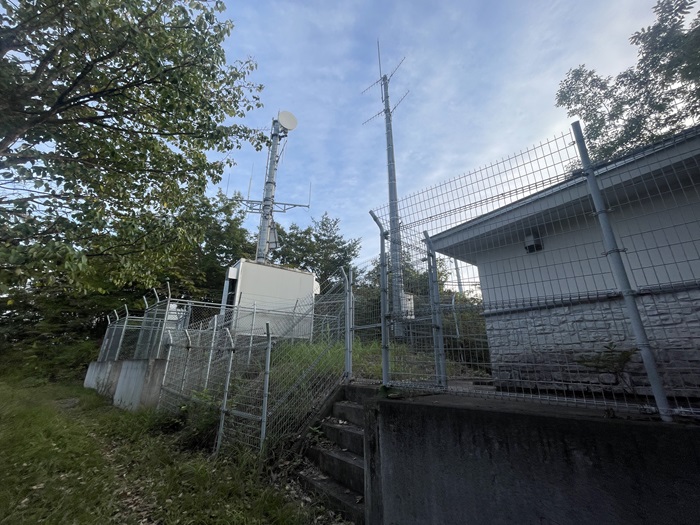

伊達市防災行政無線と県河川総合情報システムの無線局。

別の角度から撮影。

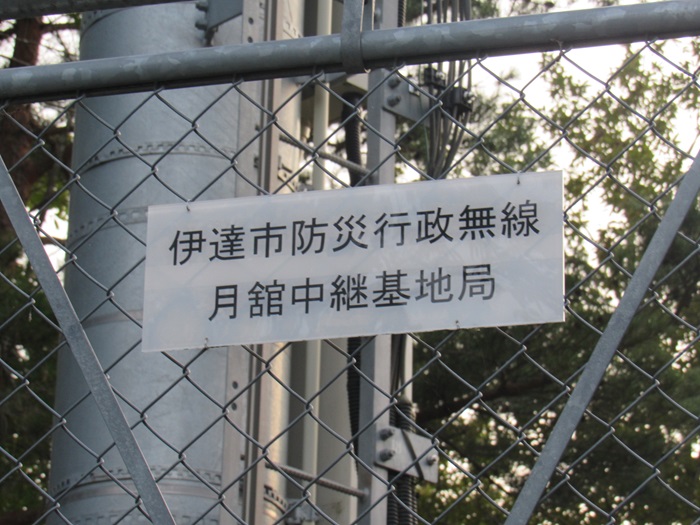

伊達市防災行政無線の表札です。

福島県河川総合情報システムの表札です。

送信所へ向かう道にあった案内看板です。

テレビ送信所付近からの景色です。かなりひらけています。

NHK-FM送信所の裏側にはベンチまであります。

遠望撮影

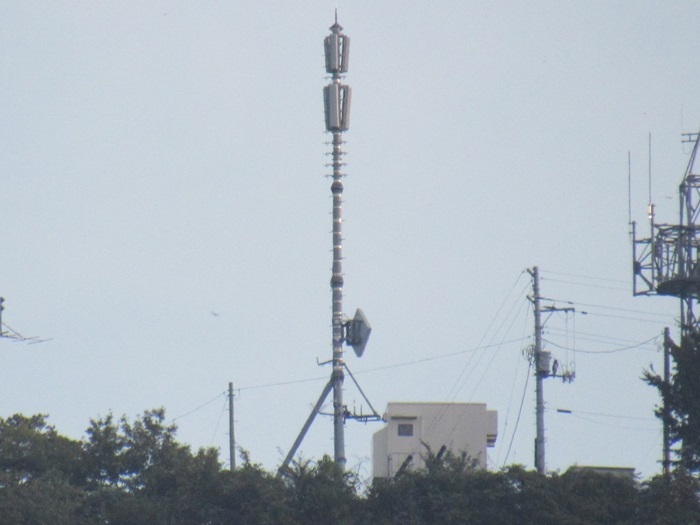

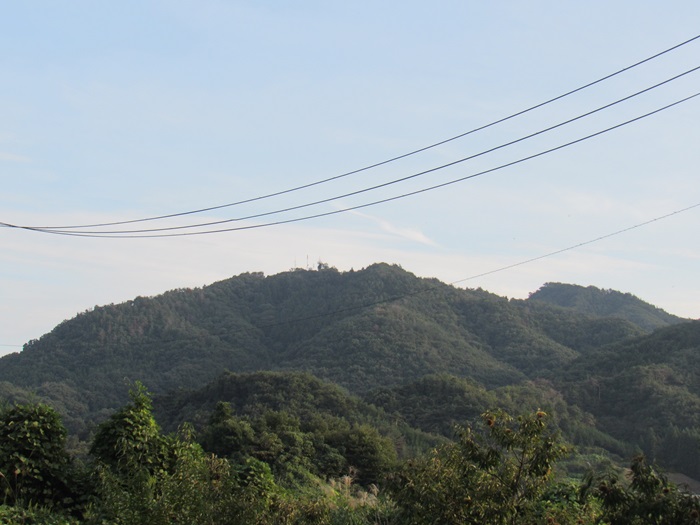

送信所の北側・麓から撮影した遠望撮影画像です。

少し拡大しました。

さらに拡大しました。

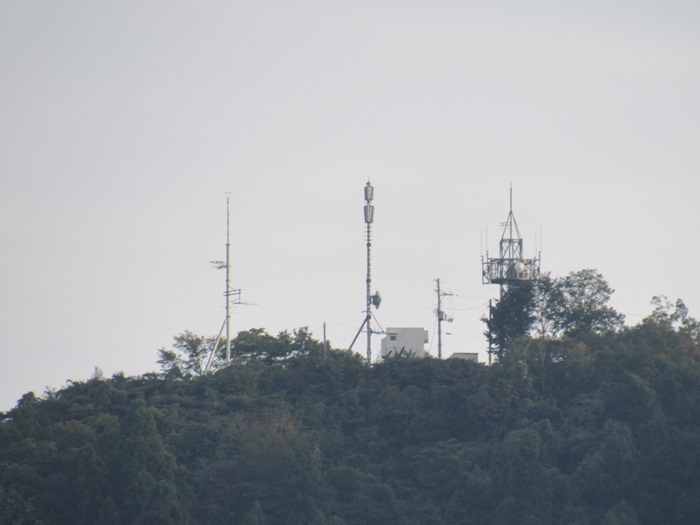

左側:NHK-FM送信所。その隣にデジタルテレビ送信所。さらに隣は市の消防無線基地局。

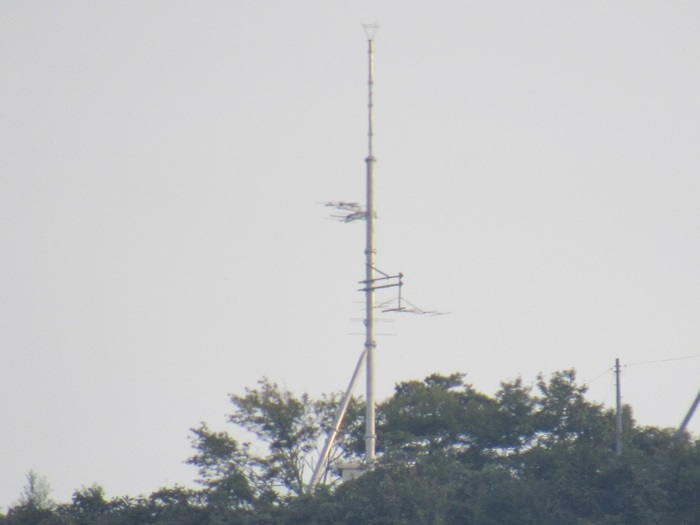

NHK-FMの送信所。

全局共用のデジタルテレビ送信所。

参考文献

こちらのサイトでも詳しく解説しています。
■送信塔見て歩きWeb　さま
■でんぱでーた on Web　さま
■月舘テレビ中継局(いなしん村)　さま
