上加納山タワー(岐阜県岐阜市)

上加納山タワー

岐阜県岐阜市の金華山(設置場所は岐阜城南西側の上加納山)にある、
テレビ・FM放送用電波塔です。
NHK岐阜総合とGBS岐阜放送のテレビ送信所の他、
同放送局(ぎふチャン)のFM補完中継局、
岐阜エフエム放送の設備やコミュニティーFMのアンテナも併設されています。
上加納山には本タワーの他に北東約300m岐阜城寄りにNHK岐阜のタワーもありますが、
NHKの送信所についても、まとめて解説します。
※岐阜放送の鉄塔が上加納山タワーと呼ばれるようです。
また同タワーに設置されたコミュニティーFM「FMわっち」についても解説します。
岐阜放送のタワー(FM GIFU、FMわっち含む)、NHKの順に解説します。

■訪問日:2018年12月07日

送信所設備概要(テレビ)
放送局 物理チャンネル 出力 実効輻射電力
NHK岐阜総合 29ch 500W 1.35kW
GBS岐阜放送 30ch 1.45kW

送信所設備概要(FMラジオ)
放送局 周波数 出力 実効輻射電力
FM GIFU 80.0MHz 1kW 8.7kW
NHK岐阜FM 83.6MHz 9.3kW

送信所設備概要(FM補完中継局)
放送局 周波数 出力 実効輻射電力
GBS岐阜放送 90.4MHz 1kW 8.3kW

送信所設備概要(コミュニティーFM)
放送局 周波数 出力 実効輻射電力
FMわっち 78.5MHz 20W 59W

岐阜放送・FM GIFU・FMわっち

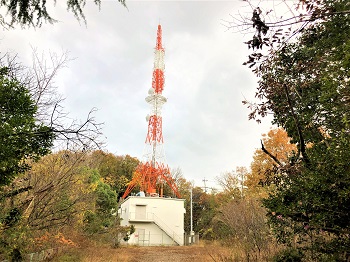

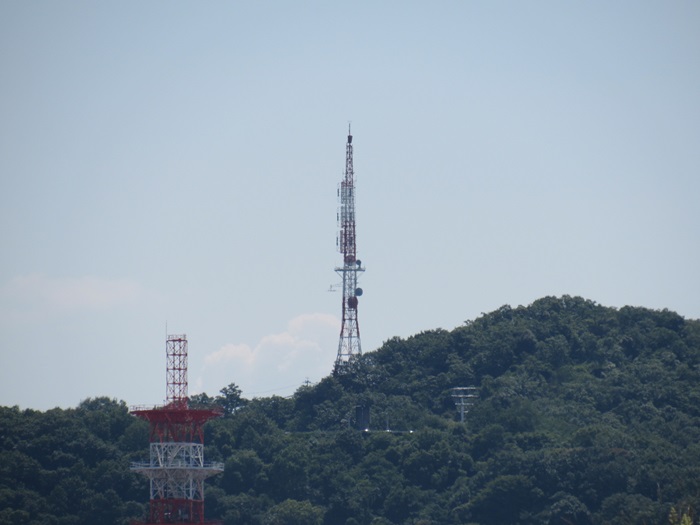

岐阜放送・FM GIFU全体
上加納山タワー(岐阜放送)鉄塔の全体像です。

岐阜放送・FM GIFU送信アンテナ

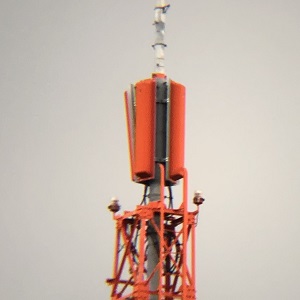

テレビ送信アンテナ

岐阜放送のテレビの送信アンテナです。
アンテナ構成は双ループ4L1段4面でした。

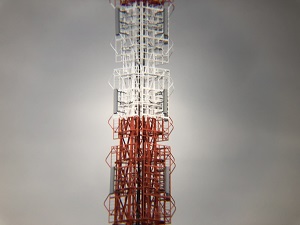

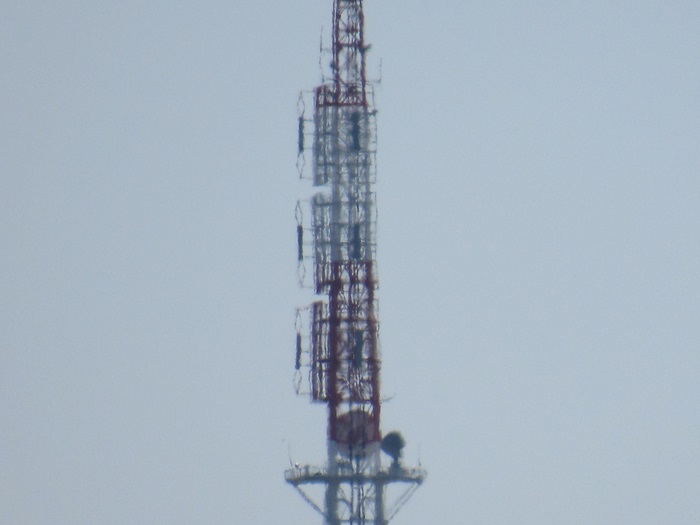

FMラジオ送信アンテナ
FMラジオの送信アンテナです。
FMGIFUと岐阜放送(AM)の補完FM放送で共用しているようです。
アンテナ構成は双ループ3段3面でした。

岐阜放送・FM GIFU共用局舎

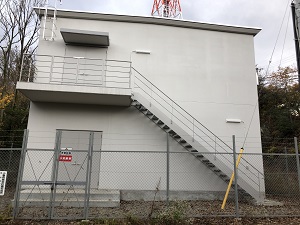

岐阜放送局舎

新しそうな局舎です。

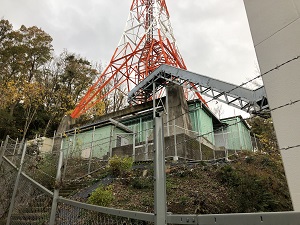

岐阜放送局舎2
岐阜放送とFM GIFUの局舎です。
おそらく新しそうな局舎に岐阜放送(補完FMとテレビ放送)の
放送設備が収納されており、
古い局舎のほうをFM GIFUが使用しているものと思われます。
岐阜放送局舎3
FM放送の自局モニターのようです。

受信アンテナ

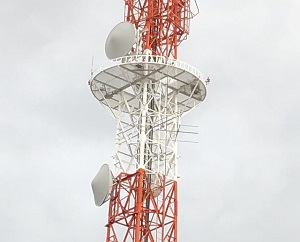

岐阜放送受信系統

岐阜放送・FM GIFUはプレートパラボラによるSTLにより、
放送を受信しているようです。

FMわっち送信アンテナ・局舎

上加納山タワーに併設されている、
コミュニティーFM「FMわっち」の設備です。

FMわっち送信アンテナ
FMわっちの送信アンテナです。
八木3素子1段1面です。

FMわっち局舎

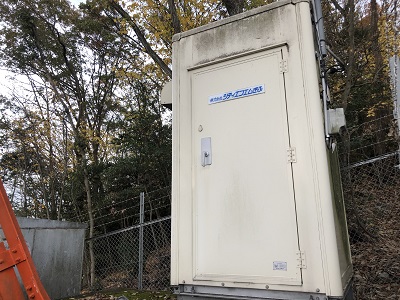

FMわっちの局舎です。
よく見かけるボックス型のものです。

NHK岐阜放送局(テレビ・FMラジオ)

NHK全体造
NHK鉄塔の全体像です。

送信アンテナ

テレビ送信アンテナ

NHK岐阜総合テレビの送信アンテナです。
アンテナ構成は双ループ2L2段4面でした。

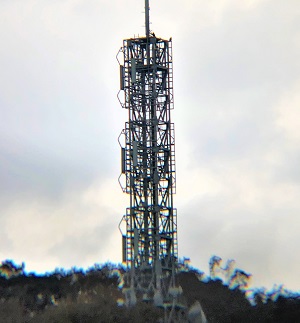

FMラジオ送信アンテナ
NHK-FMの送信アンテナです。
アンテナ構成は双ループ2L3段3面でした。

局舎

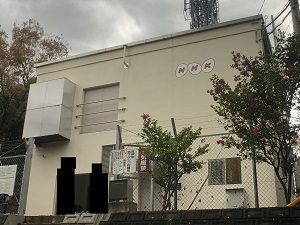

NHKテレビ局舎

NHKテレビの局舎です。
写真はテレビの局舎です。
NHKテレビ局舎2
NHKテレビの局名表示です。

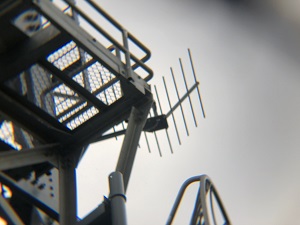

NHKテレビ局舎3

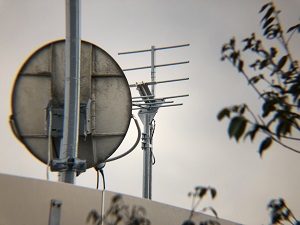

他局モニター用と思われるアンテナです。
NHKテレビ局舎4
NHKテレビ局舎5

NHK-FM局舎

NHKの局舎です。
写真はNHK-FMの局舎です。

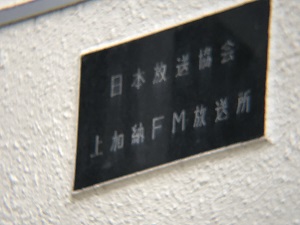

NHK-FM局舎2
NHK-FMの局名表示です。

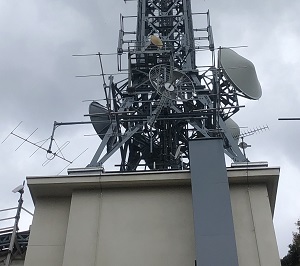

受信アンテナ

NHK受信

全波プレートパラボラによるSTL、
もしくは有線回線で放送を受けているようです。

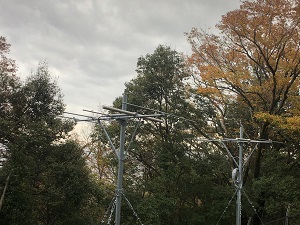

NHK-FM予備受信
予備の受信アンテナです。
八木5素子の2本スタックです。

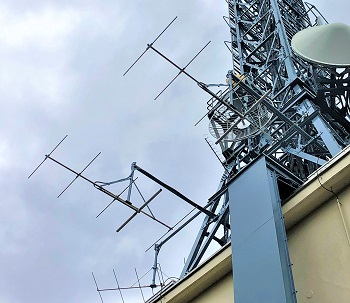

NHK-FM予備受信2
鉄塔にも同様に予備と思われる受信アンテナが付いていました。
