行幸田テレビ中継局(群馬県・渋川市)

「群馬県渋川市北橘町真壁字寄居(真壁城跡西の畑)」にあるテレビ中継局です。
アナログ時代はNHK・群馬テレビのみの開局でした。
アナログ当時は送信塔は現デジタルテレビ送信所に隣接した場所にあったようです。
アナログの出力は1Wに対し、現在は50mWなので大幅に施設規模が格下げされました。

■最終訪問日:2026年05月02日
■初回訪問日:2018年05月20日

2026年05月02日訪問時

2026年05月02日訪問時の画像です。
約6年ぶりの再訪問です。特に変わった点はありませんでした。

送信アンテナ

NHK・民放で個別の送信アンテナです。

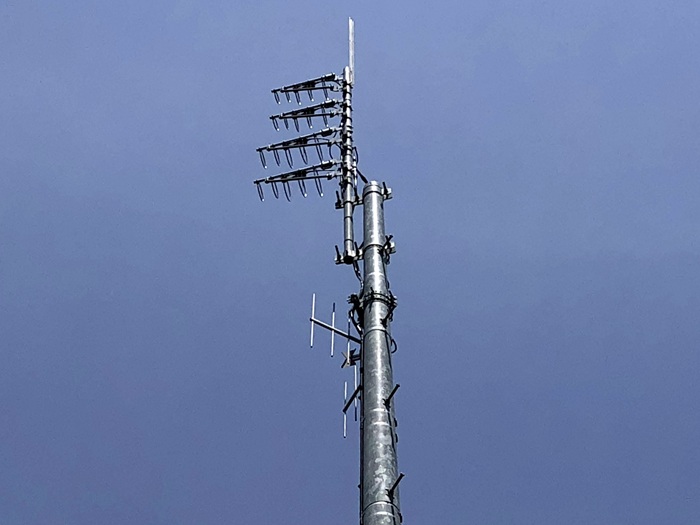

・上段: 垂直リング5素子2段1面(NHK総合)
・下段: 垂直リング5素子2段1面(NHK-Eテレ)
・その下: 垂直90度コーナーリフレクター(ぐんテレ・東京民放5局で共用)

別の角度から撮影

NHKの送信アンテナです。チャンネルが離れているので総合・Eテレで個別送信でした。

・上段: 垂直リング5素子2段1面(NHK総合)
・下段: 垂直リング5素子2段1面(NHK-Eテレ)

別の角度から撮影。

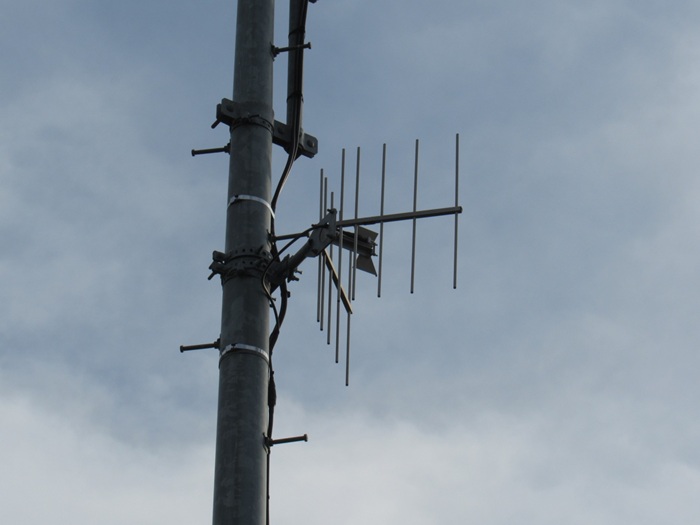

民放の送信アンテナです。
ぐんテレと東京民放5社の6波共用のようです。

・垂直90度コーナーリフレクター(ぐんテレ・東京民放5局で共用)

別の角度から撮影

受信アンテナ

NHK・民放で個別の受信アンテナです。

・16素子リングアンテナ(NHK・前橋局を放送波受信)
・八木20素子アンテナ(ぐんテレ・東京民放5局で共用・前橋局を放送波受信)
・8素子リングアンテナ(モニタリング用?もしかしたGTV?)

別の角度から撮影。

NHKの受信アンテナです。

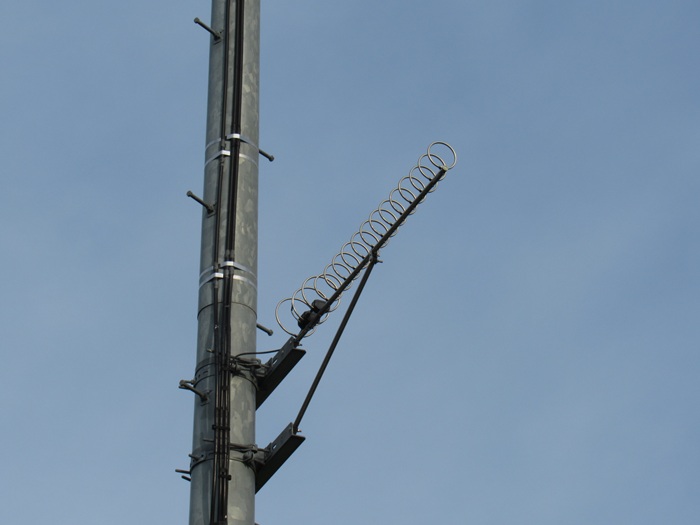

・16素子リングアンテナ(NHK総合・Eテレ共用・前橋局を放送波受信)

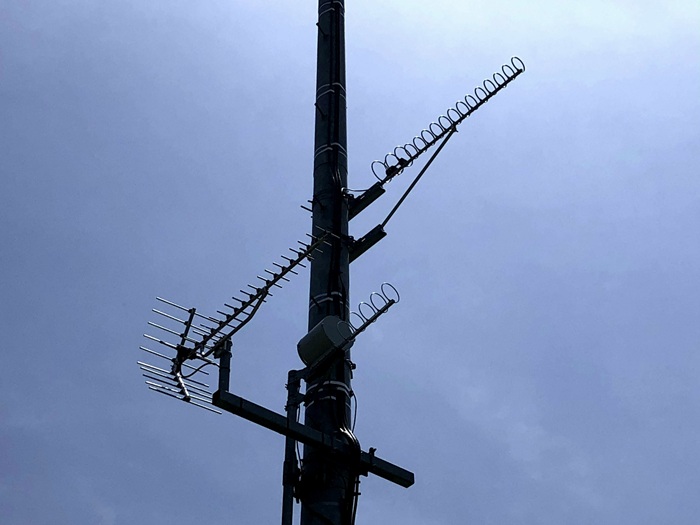

民放の受信アンテナです。

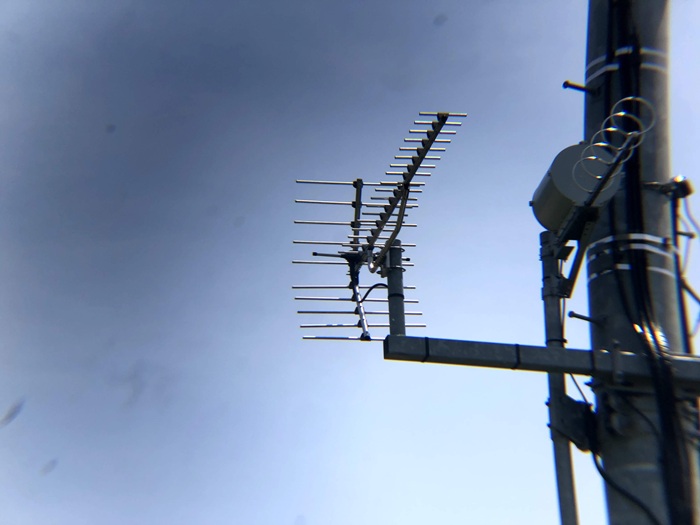

・八木20素子(ぐんテレ・東京民放5社で共用・前橋局を放送波受信)

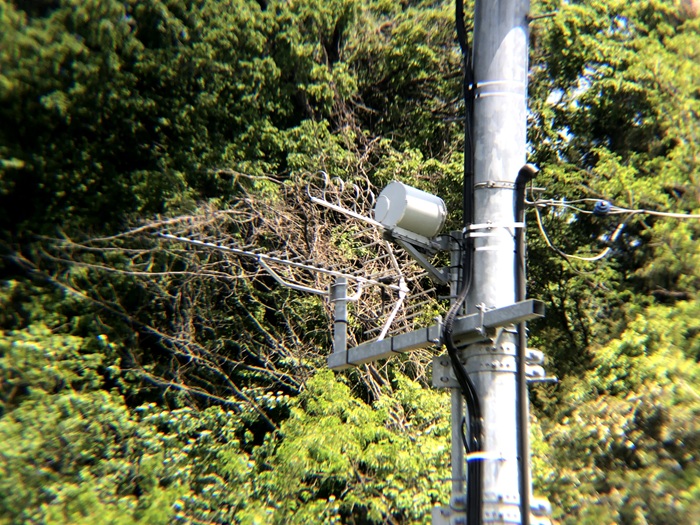

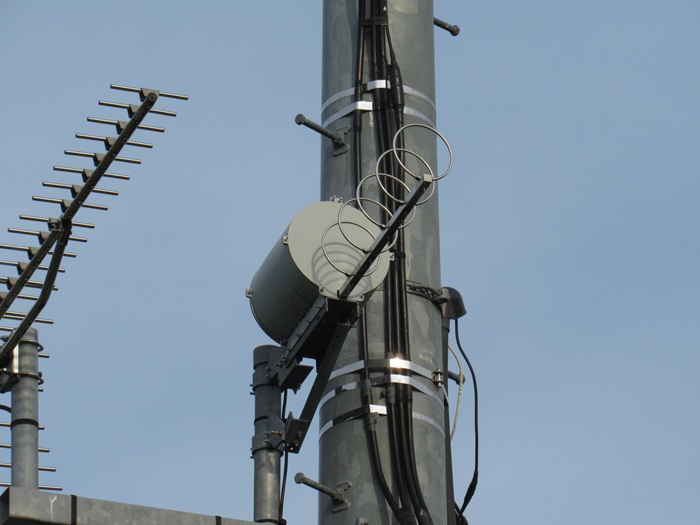

・リング8素子(不明・モニタリング用?)

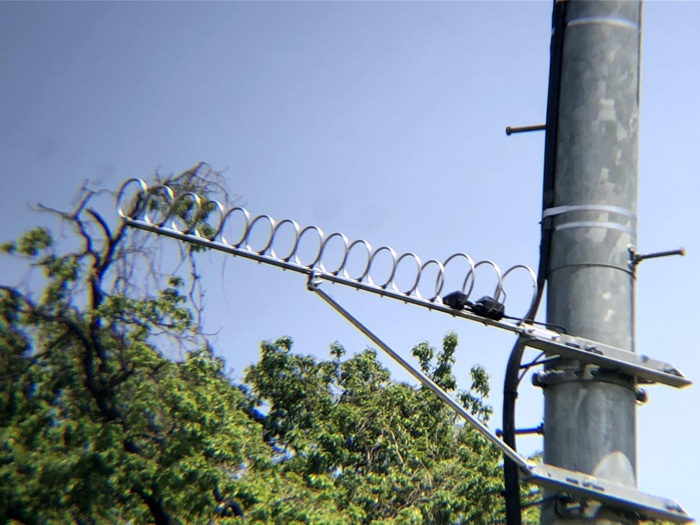

詳細不明のリングアンテナを拡大。

機器類

NHK・民放で個別の機器類です。

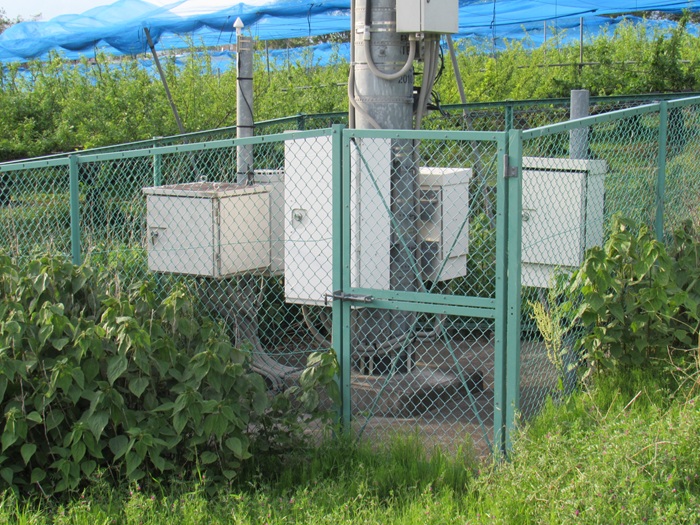

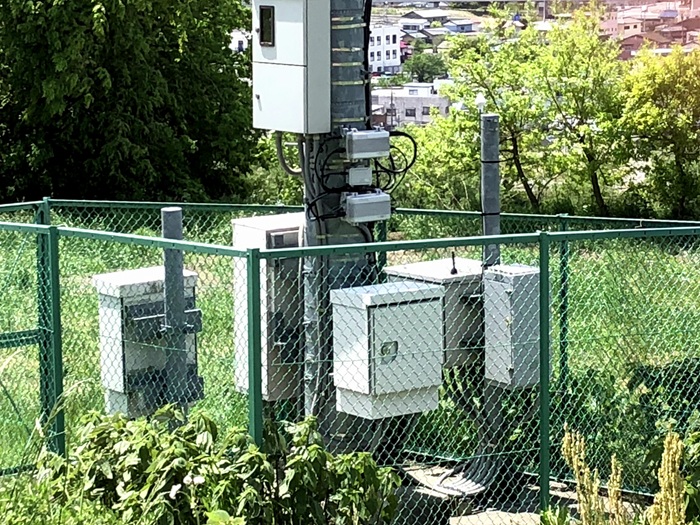

左側の白い箱×3がNHKの機器類、送信柱の銀色の箱×3と右側の灰色の箱が民放の機器類です。

別の角度から撮影。 左側が民放の機器類、右側の白い箱はNHKの機器類です。

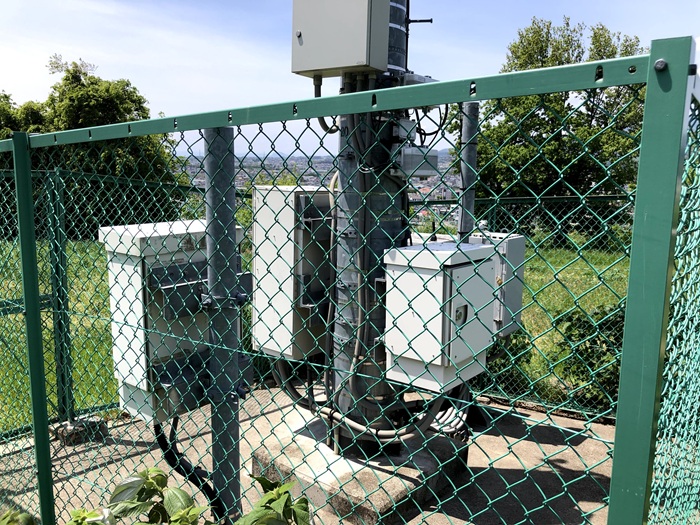

さらに角度を変えて撮影。

民放の機器類です。

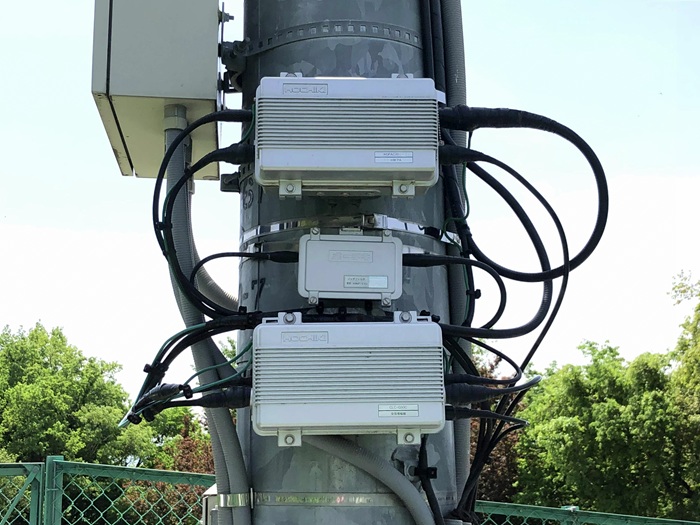

上から「50mW送信機」「ノッチフィルター」「受信増幅器」です。

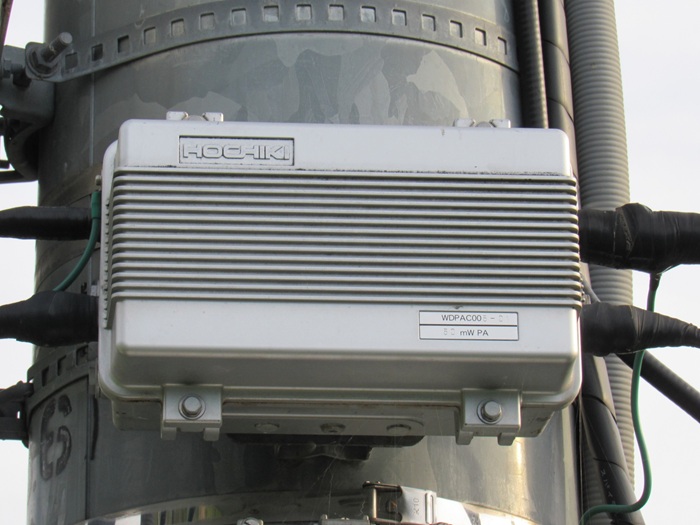

民放の送信機です。

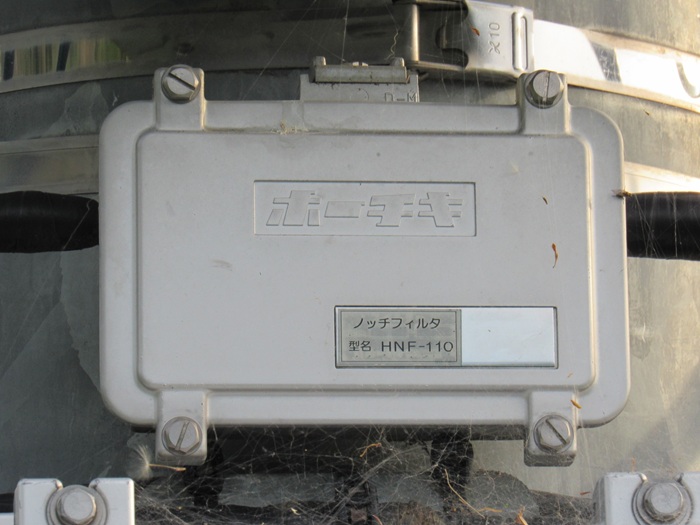

ノッチフィルター

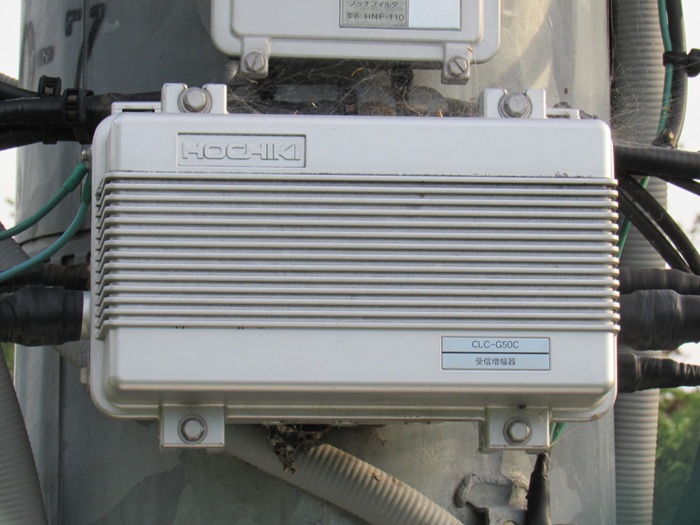

受信増幅器

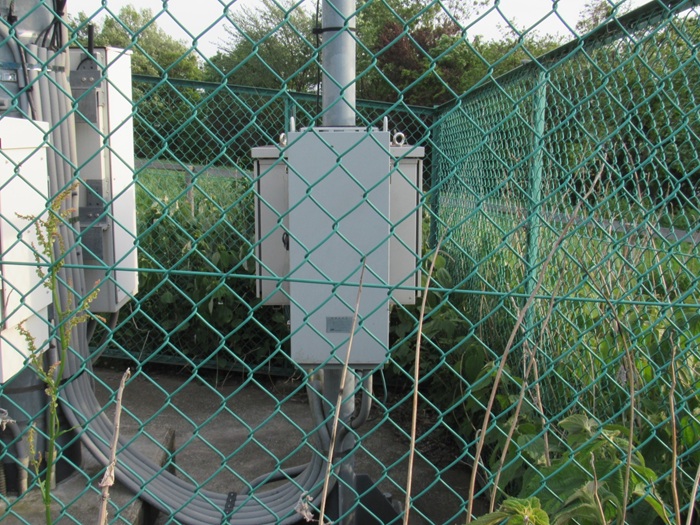

これも民放の機器類です。電源と監視機器のようです。

角度を変えて撮影。

NHKの機器類です。ミニサテ局でよく見かける箱が3つあるタイプです。

その他

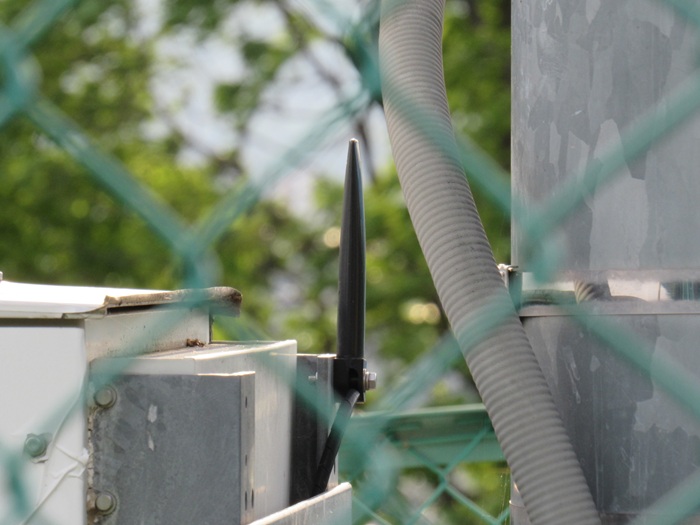

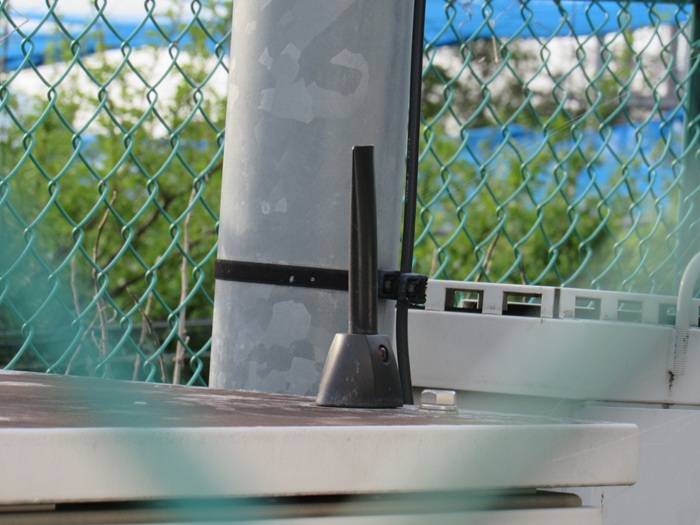

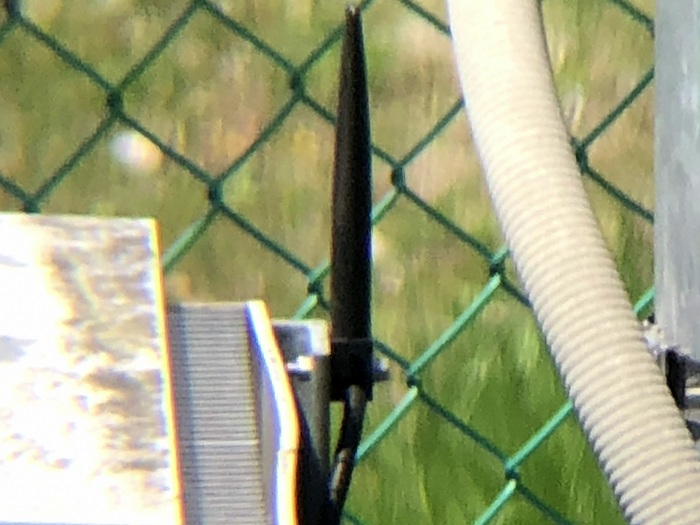

民放の機器監視・通報用アンテナです。

NHKの機器監視・通報用アンテナです。

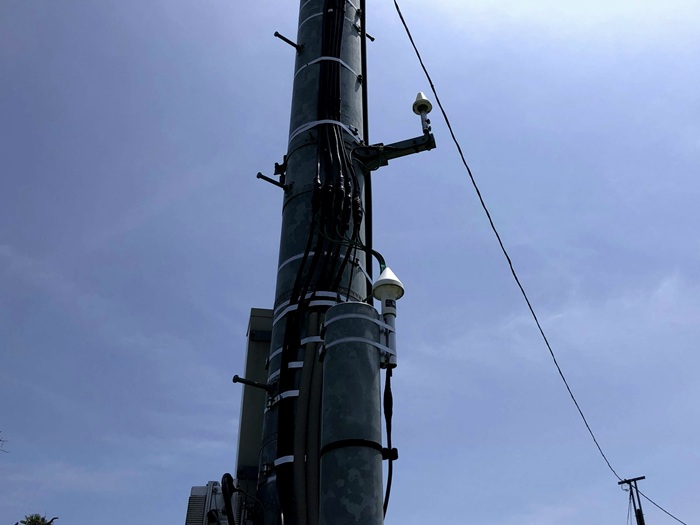

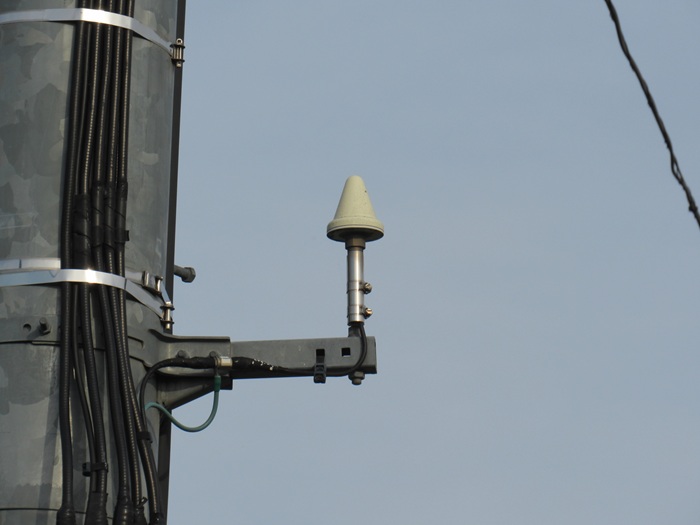

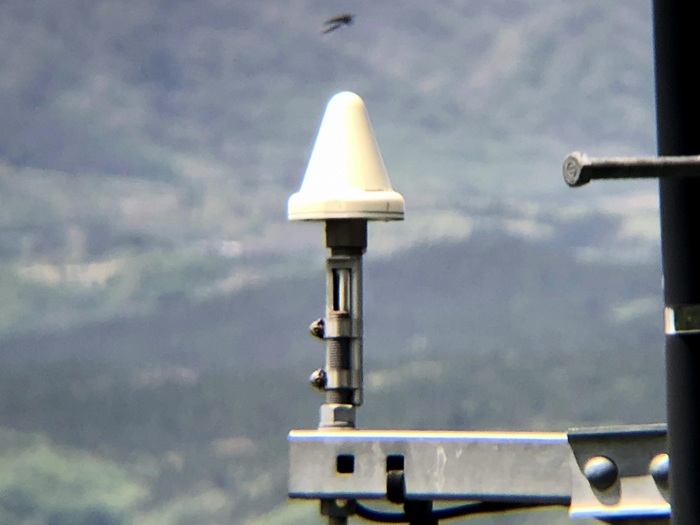

NHKのGPSアンテナです。

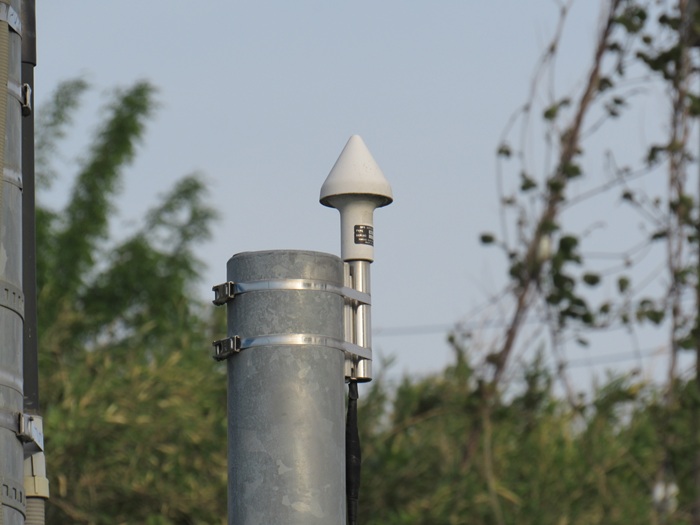

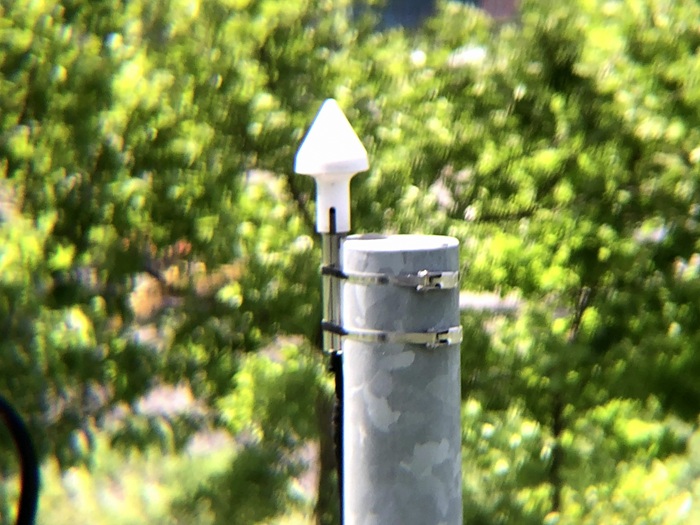

民放のGPSアンテナです。

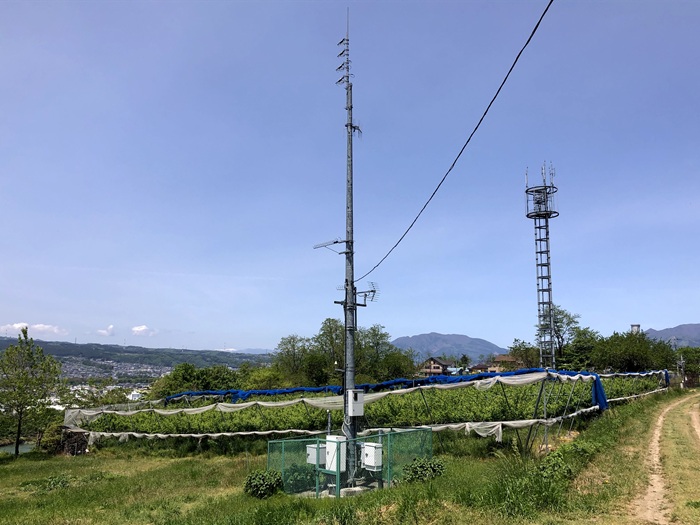

最後に別角度から全体像。

2020年05月05日訪問時

2020年05月05日訪問時の画像です。
サイト開設当初の編集手法のため、お見苦しい点がございます。

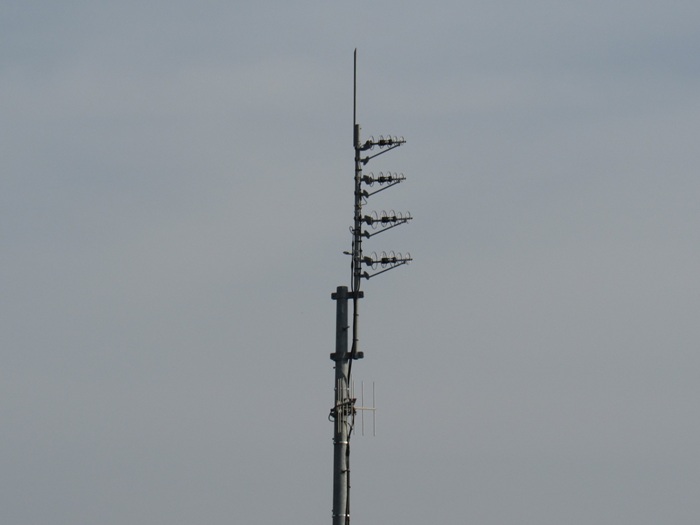

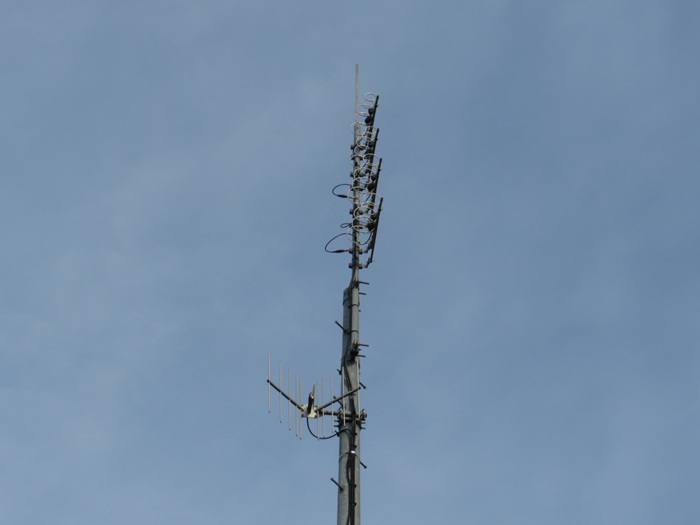

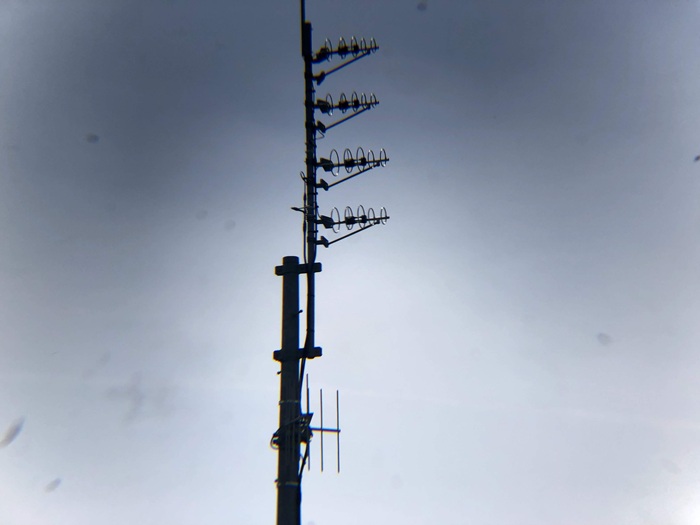

送信アンテナ

NHK・民放で個別の送信アンテナです。

・上段: 垂直リング5素子2段1面(NHK総合)
・下段: 垂直リング5素子2段1面(NHK-Eテレ)
・その下: 垂直90度コーナーリフレクター(ぐんテレ・東京民放5局で共用)

別の角度から撮影

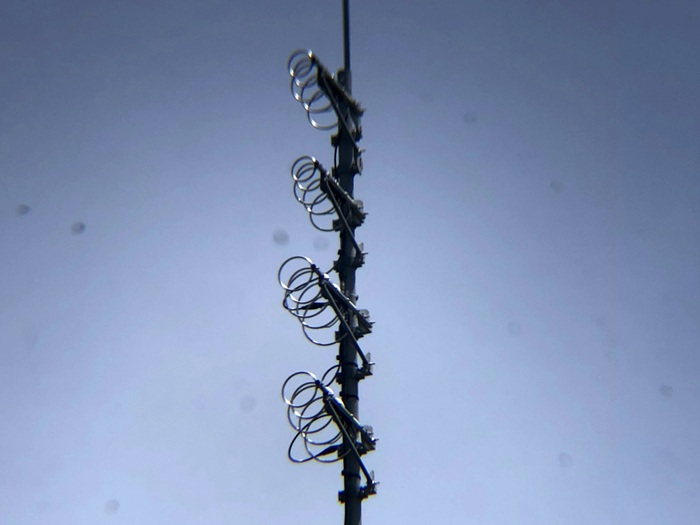

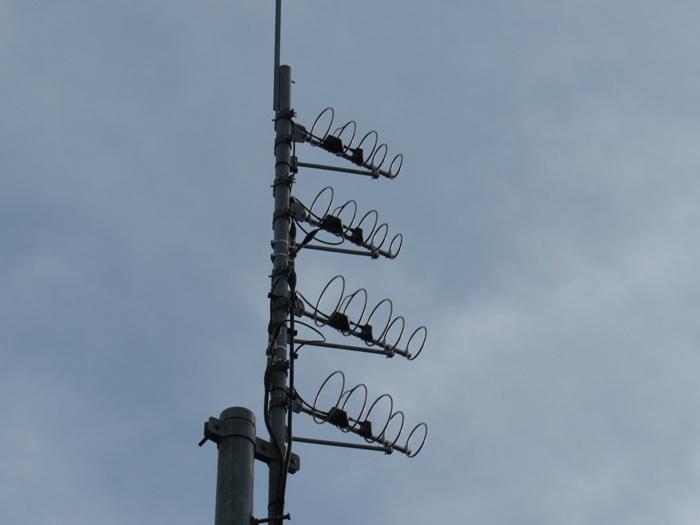

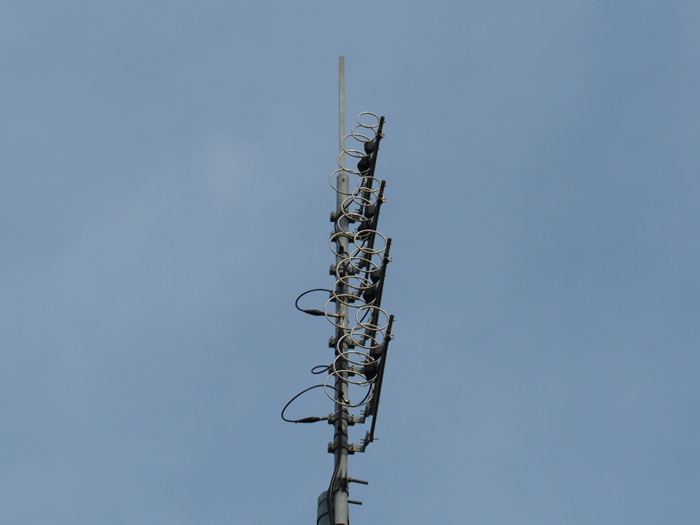

NHKの送信アンテナを拡大しました。

・上段: 垂直リング5素子2段1面(NHK総合)
・下段: 垂直リング5素子2段1面(NHK-Eテレ)

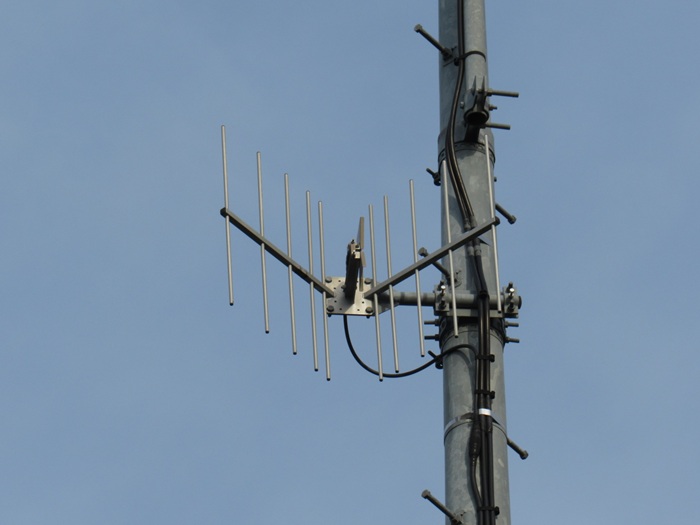

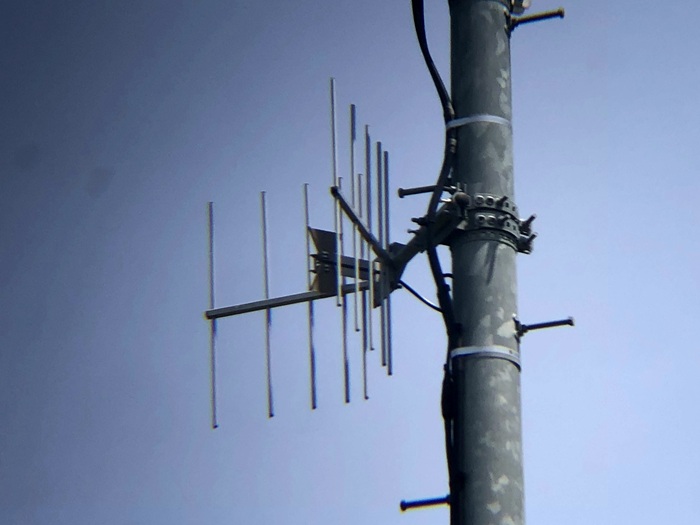

民放6局の送信アンテナを拡大しました。

・垂直90度コーナーリフレクター(ぐんテレ・東京民放5局で共用)

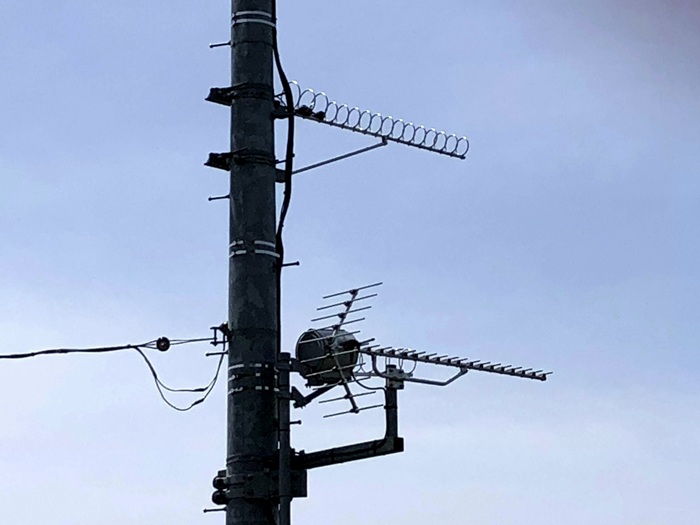

受信アンテナ

NHK・民放で個別の受信アンテナです。

・16素子リングアンテナ(NHK・前橋局を放送波受信)
・八木20素子アンテナ(ぐんテレ・東京民放5局で共用・前橋局を放送波受信)
・8素子リングアンテナ(モニタリング用?もしかしたGTV?)

別の角度から撮影。

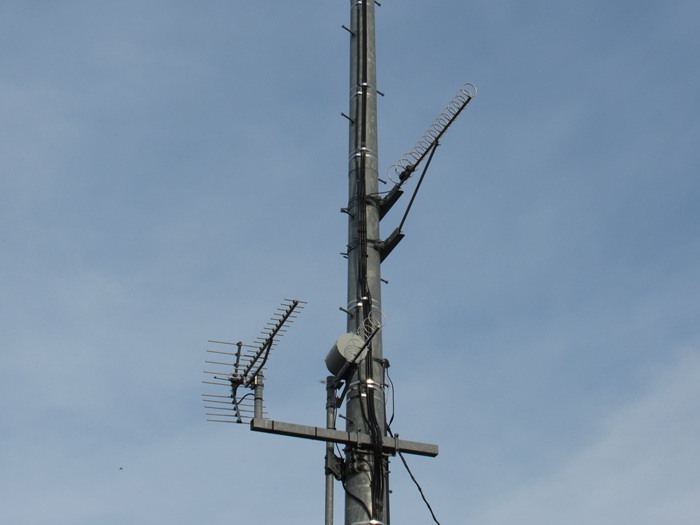

NHK総合・Eテレ共用の受信アンテナ。

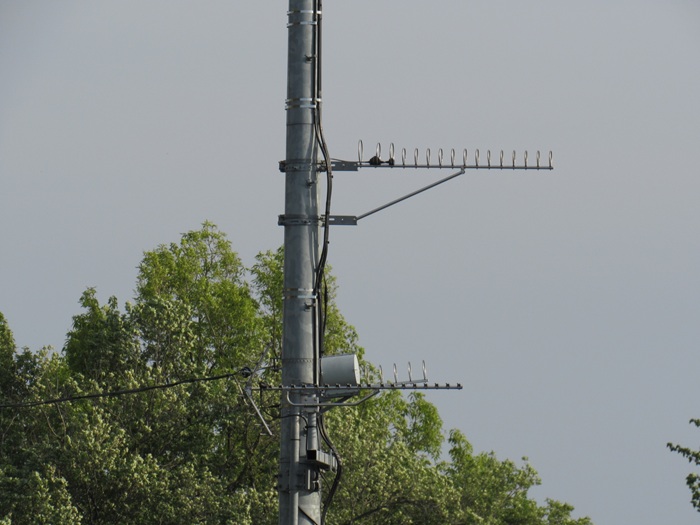

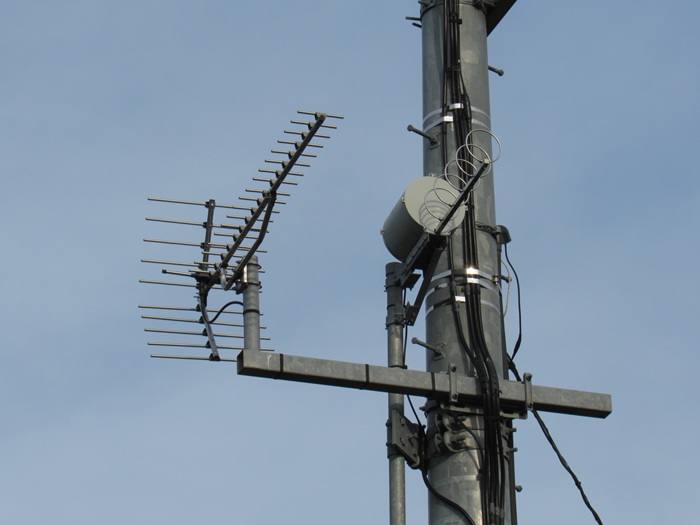

民放6局の受信アンテナ。

民放が使用している受信アンテナ

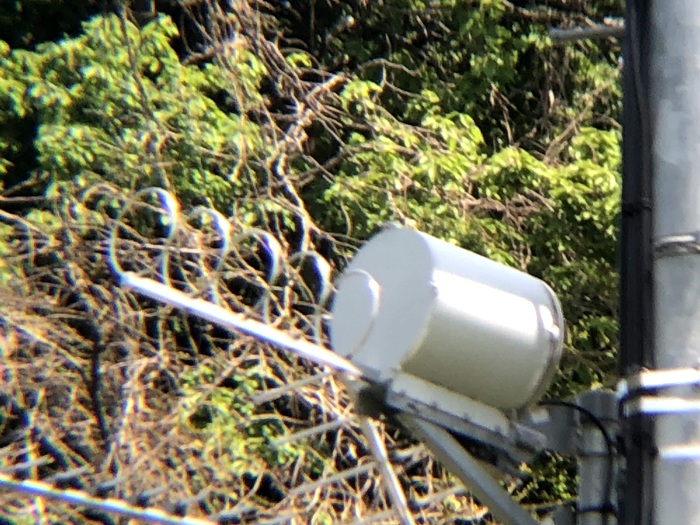

詳細不明のアンテナ。モニタリング用?

機器類

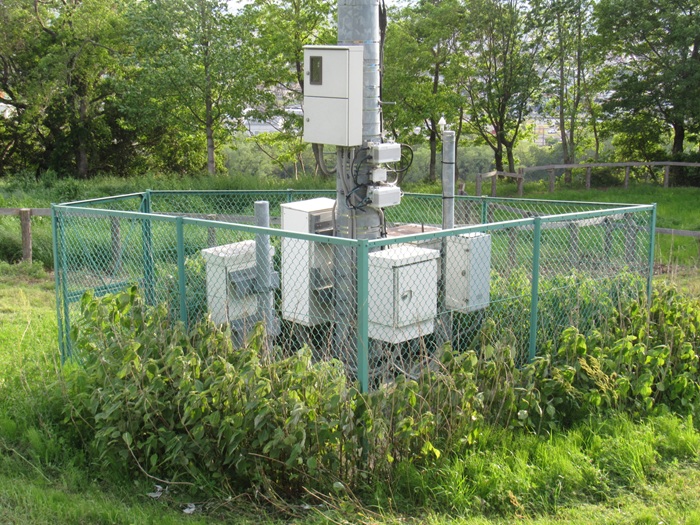

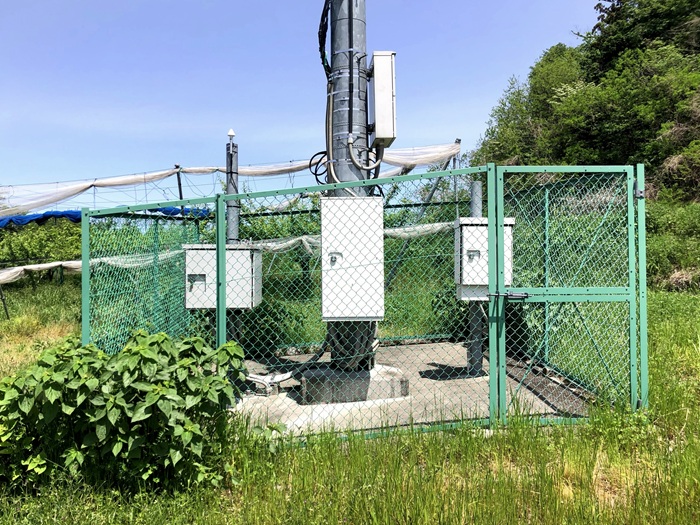

送信柱付近にある危機類です。
民放は簡易ミニサテ装置、NHKはミニサテでよく見かける箱型の機器を使っています。

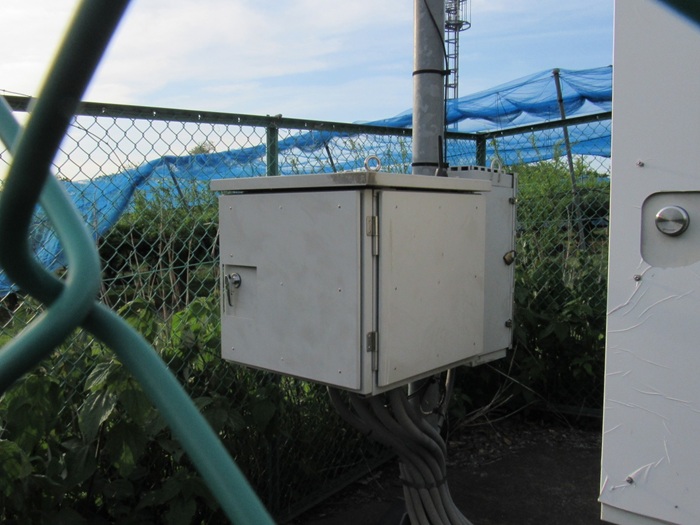

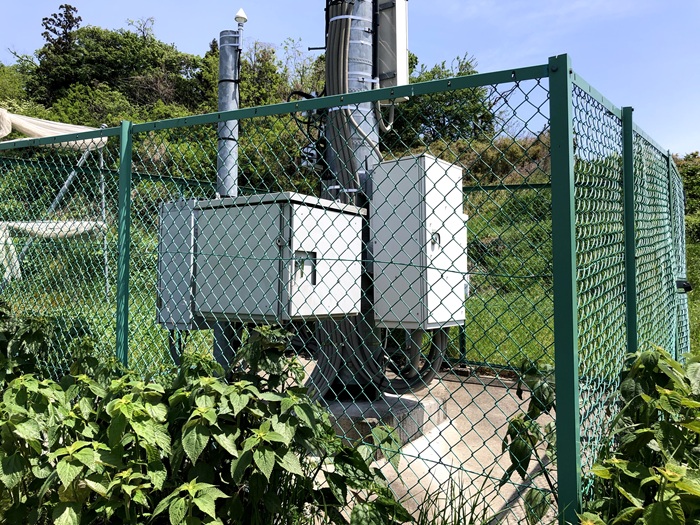

角度を変えて撮影。手前の箱は民放が使っているようです。

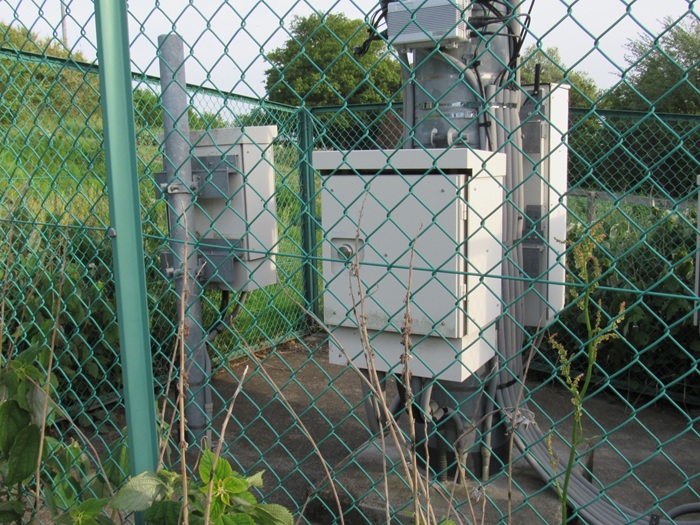

手前側の機器が主にNHK、送信柱に付いている銀色の箱×3が民放のようです。

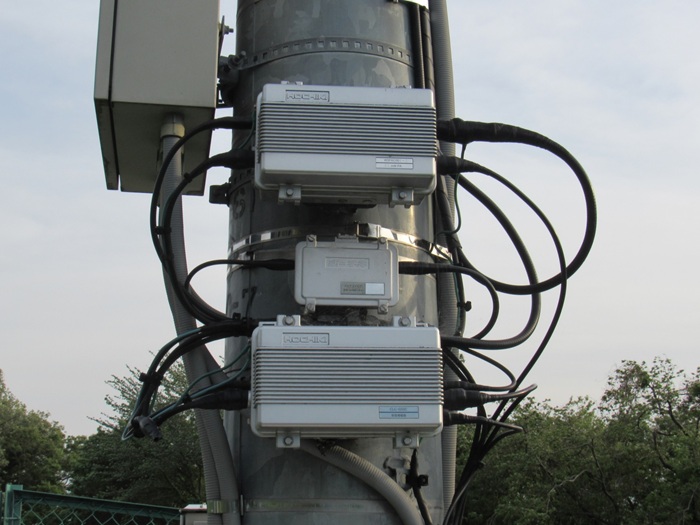

民放の送信機と受信増幅器・フィルター類です。
上から50mW送信機、ノッチフィルター、受信増幅器です。

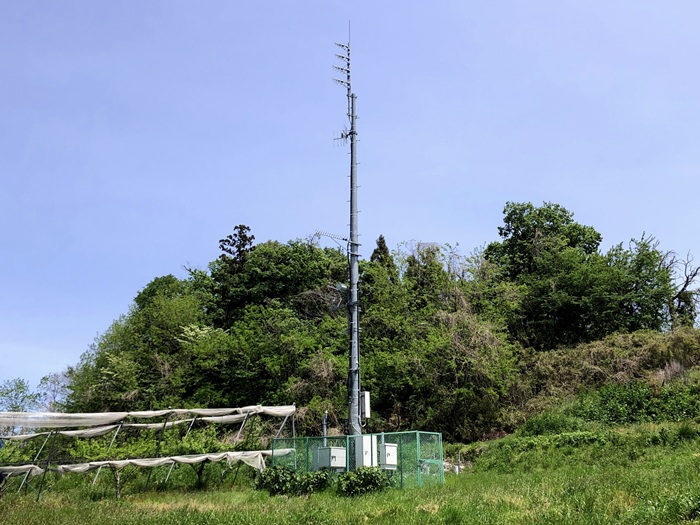

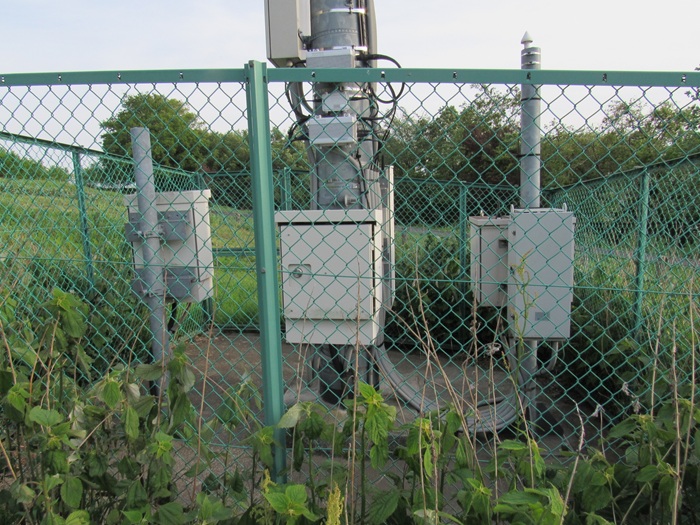

最後に引きで撮影。

その他

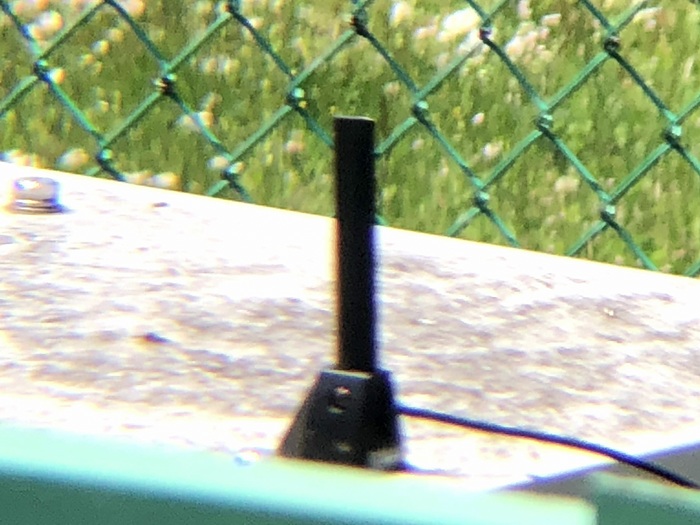

民放の機器監視・通報用のアンテナです。

NHKの機器監視・通報用のアンテナです。

民放(手前)とNHK(奥)のGPSアンテナです。

NHKのGPSアンテナです。

民放のGPSアンテナです。

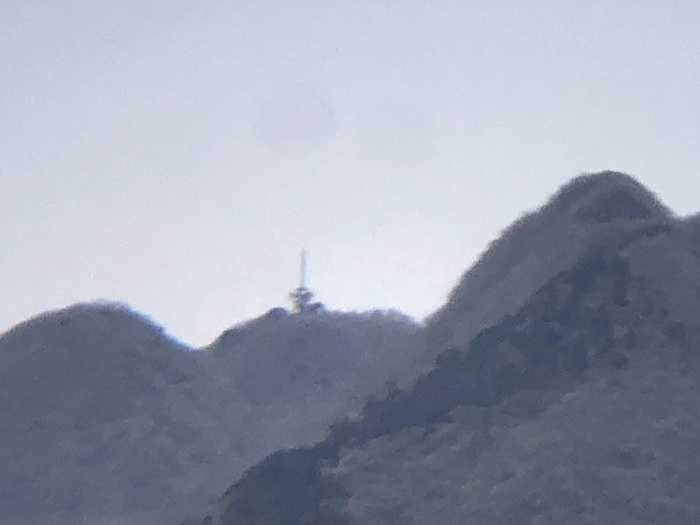

送信所からは受信親局の前橋局(二ツ岳)が目視できました。

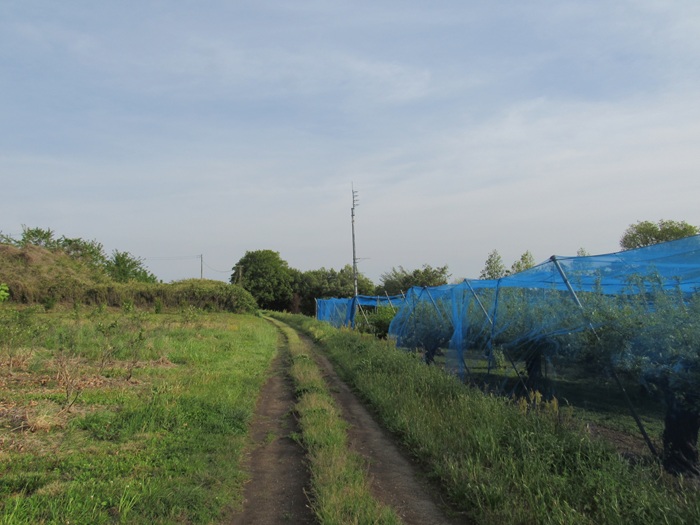

最後に別角度から全体撮影
