妙義テレビ中継局(群馬県・富岡市)

「群馬県富岡市妙義町北山77(青木運輸倉庫西方)」にあるテレビ中継局です。
アナログ時代はNHK・群馬テレビのみの開局でした。
デジタル化の際に東京民放5局も開局しました。

アナログ時代はNHK、群馬テレビでそれぞれ個別に送信所を構えていました。
デジタル化の際に旧群馬テレビ送信所の隣接地に全局共用で送信所を新築しました。

■初回訪問日:2020年05月05日
■最終訪問日:2025年10月18日

2025年10月18日訪問時

2020年05月05日訪問時の画像です。
今回は遠望撮影のみです。
付近にあったアナログテレビ送信所は完全撤去されました。

送信アンテナ

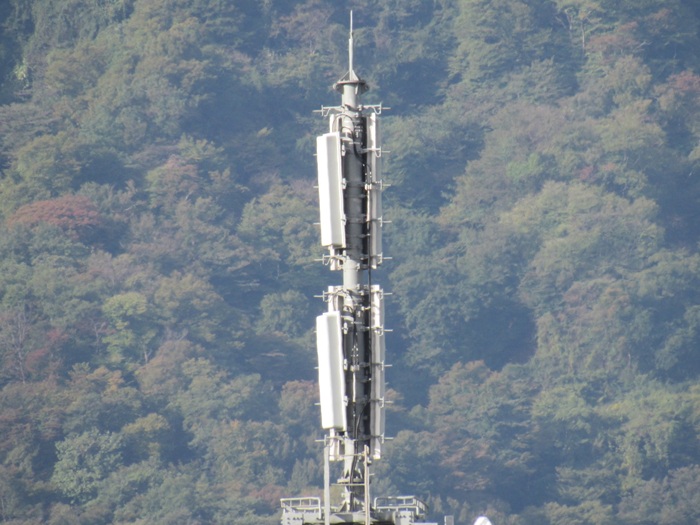

送信アンテナです。
上段がNHK単独、下段は群馬テレビ・東京民放5社で共用です。

・上段:6L双ループ2面+4L双ループ1面(NHK総合・Eテレ)
・下段:6L双ループ2面+4L双ループ1面(群馬テレビ・東京民放5社で共用)

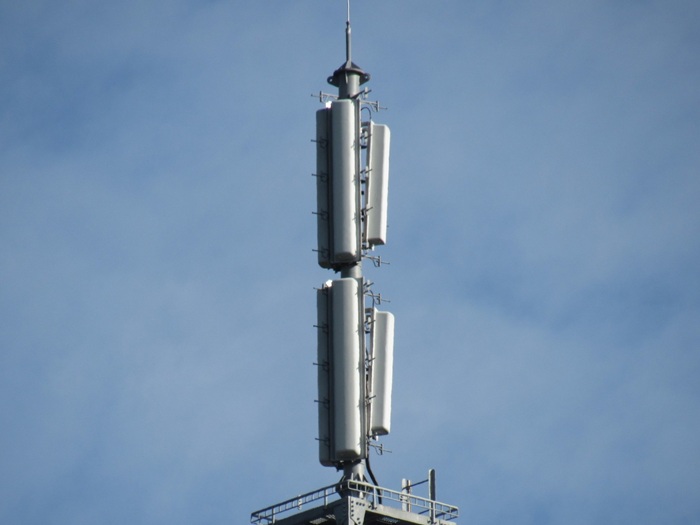

別の角度から撮影。

受信アンテナ

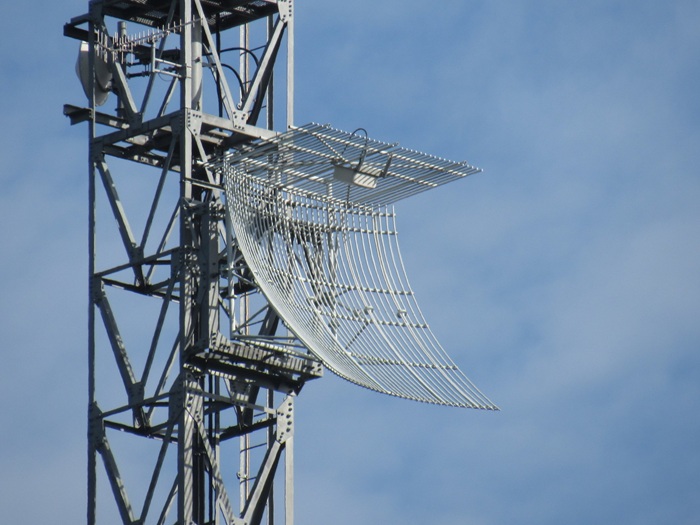

全局共用の受信アンテナです。

・オフセットグリッドパラボラ(全局共用:下仁田局を放送波受信)

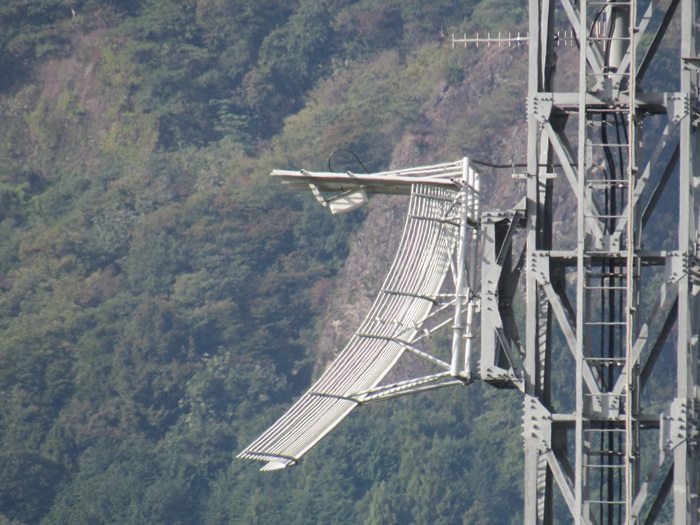

別の角度から撮影。

TTL固定局

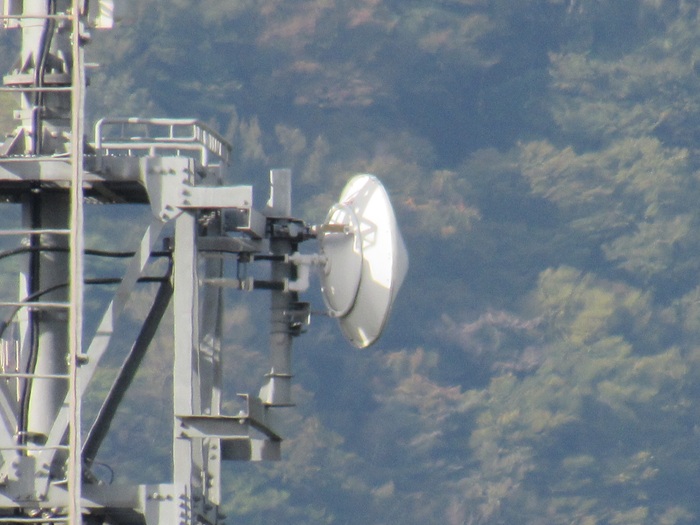

当送信所にはTTL固定局が併設されています。
横川局向けにTTL送信しています。

・1.2mΦプレートパラボラ(全局共用:横川局へTTL送信)

その他

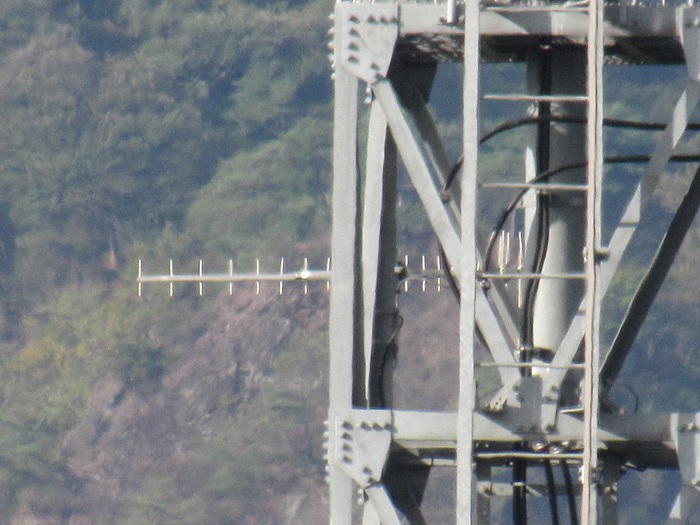

関東の送信所でよく見かける受信親局を別に受信しているアンテナです。
下仁田局に向いているようです。

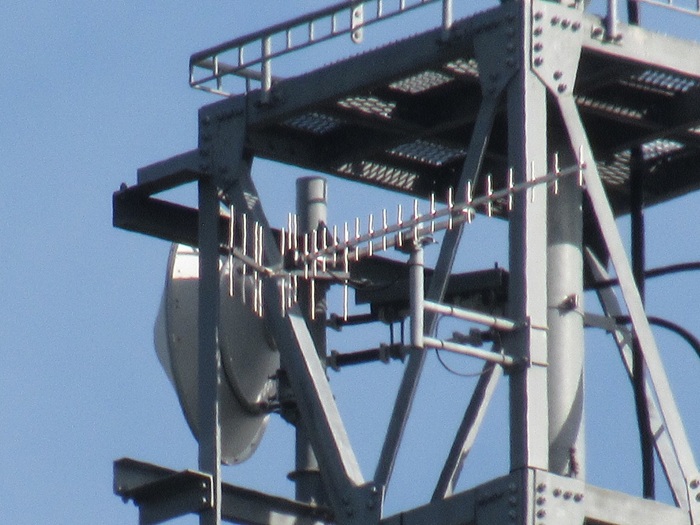

別の角度から撮影。

遠望撮影

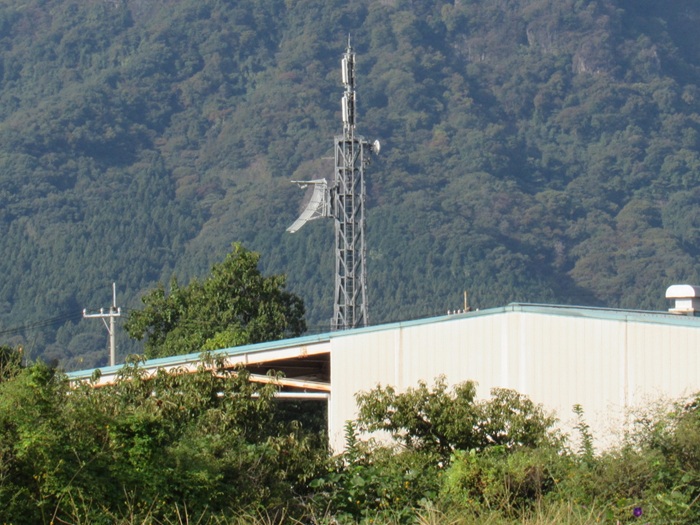

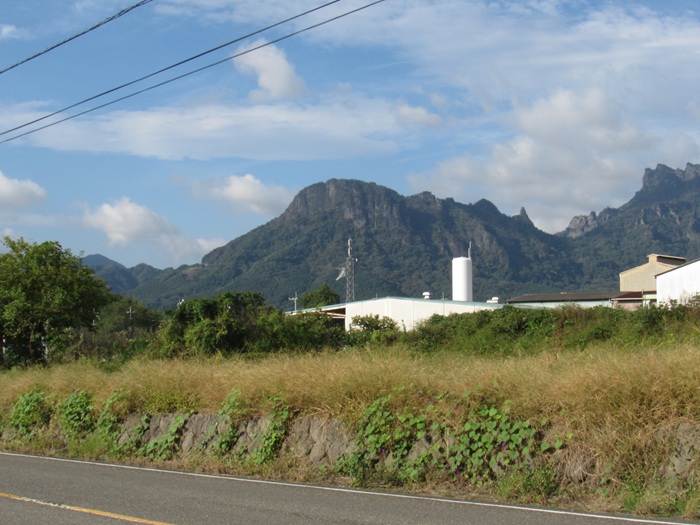

県道51号線沿いから撮影した遠望撮影しました。

少し拡大しました。

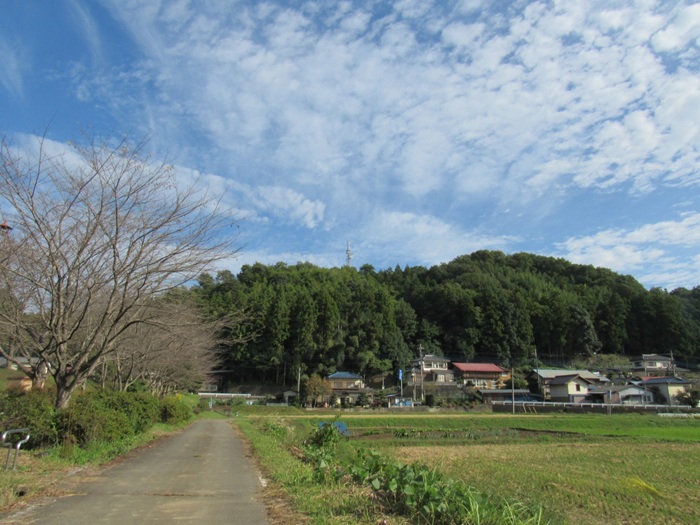

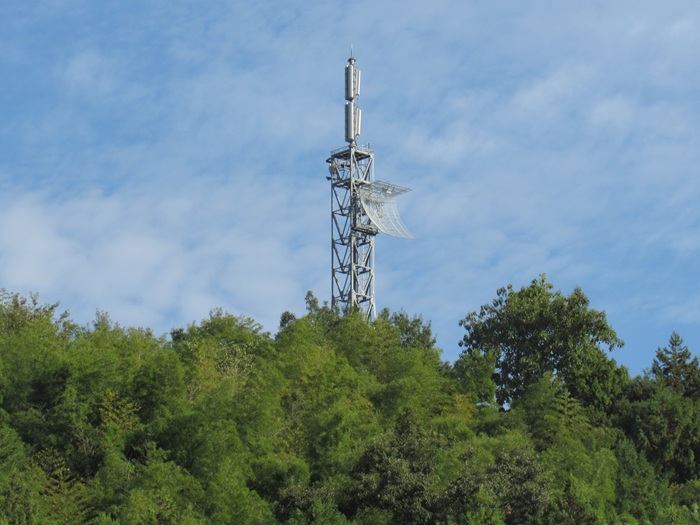

送信所の南側「北山貯水池公園」から撮影した遠望撮影しました。

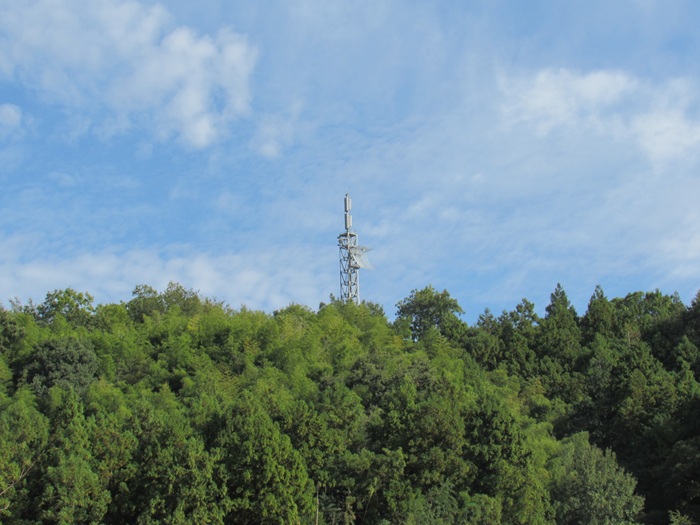

少しだけ拡大しました。

はっきりと送信所が見えました。

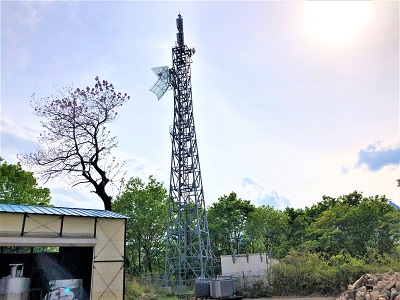

2020年05月05日訪問時

2020年05月05日訪問時の画像です。
サイト開設当時の編集手法のためお見苦しい点がございます。

送信アンテナ

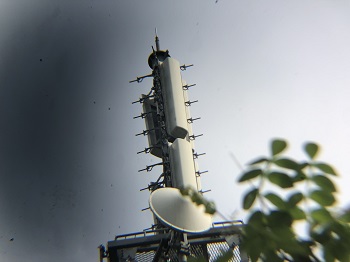

送信アンテナです。

・上段:6L双ループ2面+4L双ループ1面(NHK総合・Eテレ)
・下段:6L双ループ2面+4L双ループ1面(群馬テレビ・東京民放5社で共用)

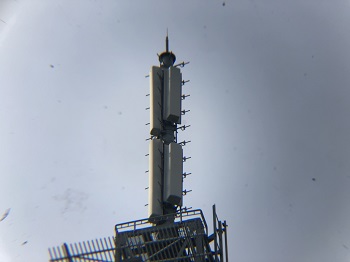

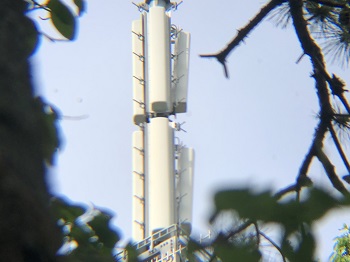

別の角度から撮影。

受信アンテナ

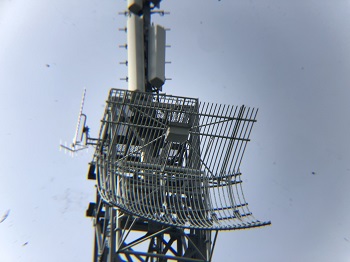

受信アンテナです。

・オフセットグリッドパラボラ(全局共用:下仁田局を放送波受信)

局舎

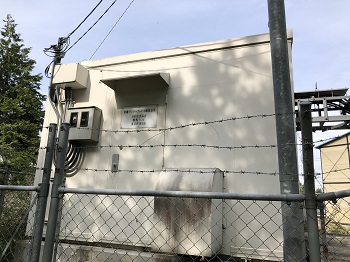

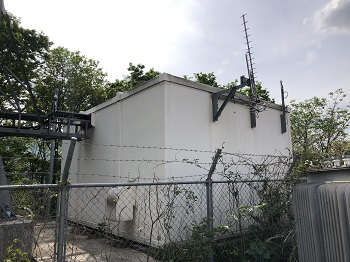

全局共用の局舎です。

別角度から撮影。

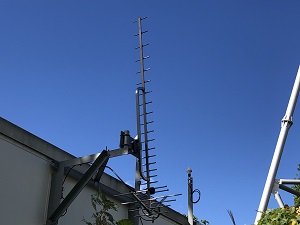

自局のモニターアンテナです。

その他

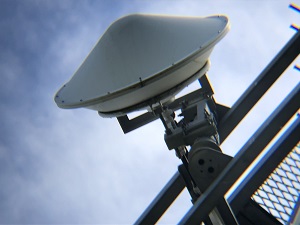

横川局へTTL伝送するためのプレートパラボラです。

・プレートパラボラ(全波共用・横川送り)
※すべて推測です。
