渋川金井テレビ中継局(群馬県・渋川市)

「群馬県渋川市渋川市金井1192(老人ホーム健心南方）」にあるテレビ中継局です。
アナログ時代はNHK・群馬テレビのみの開局でした。
アナログ当時は現デジタルテレビ送信所から北に200～300m離れた場所に送信点があったようです。
なお、受信点は現デジタル送信所に隣接する位置にあったとのこと。

■最終訪問日:2026年05月02日
■初回訪問日:2018年05月20日

2026年05月02日訪問時

2026年05月02日訪問時の画像です。
久しぶりに訪問したら建物が増えていてビックリしました。
送信所自体の変化はありませんでした。

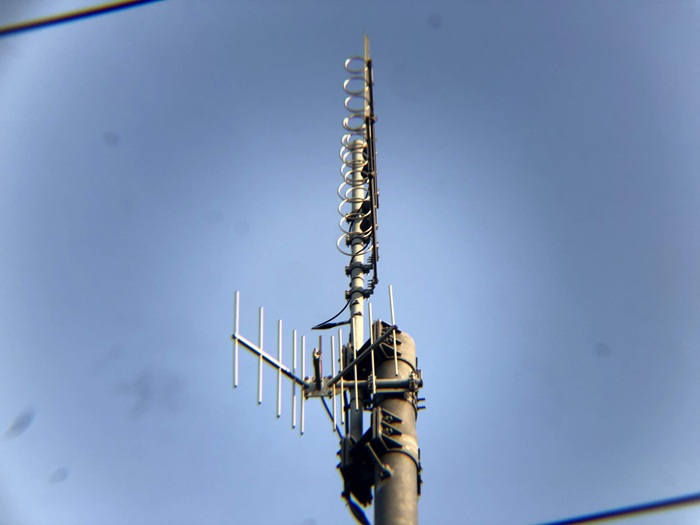

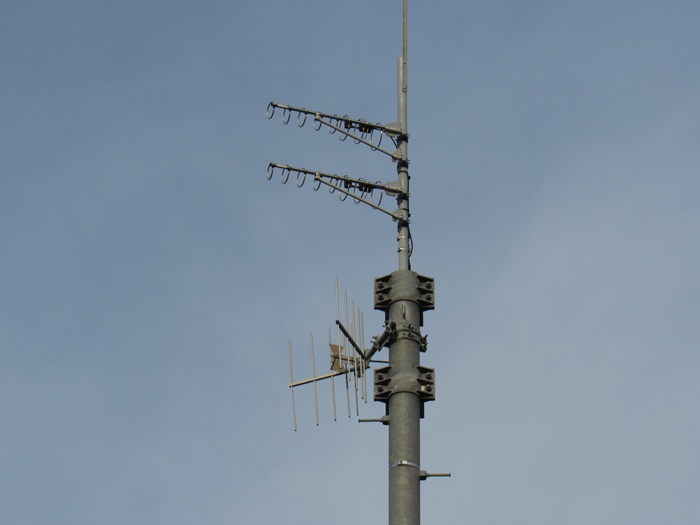

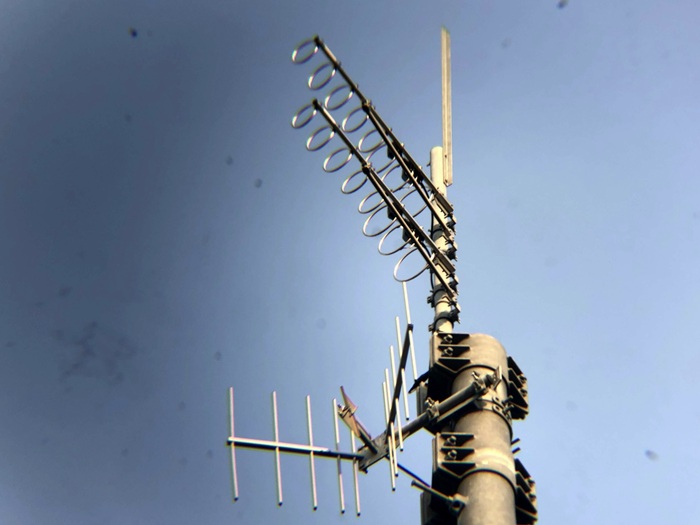

送信アンテナ

NHK・民放で個別の送信アンテナです。

・垂直リング8素子2段1面(NHK総合・Eテレで共用)
・その下: 垂直90度コーナーリフレクター(ぐんテレ・東京民放5局で共用)

別の角度から撮影。

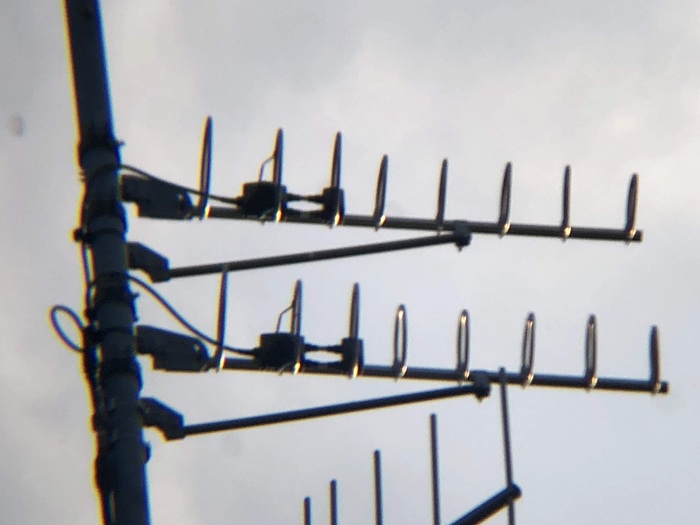

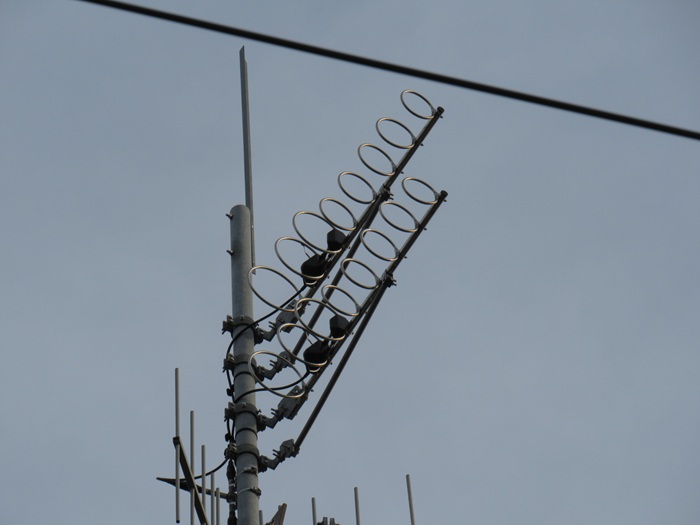

NHKの送信アンテナです。

・垂直リング8素子2段1面(NHK総合・Eテレで共用)

別の角度から撮影。

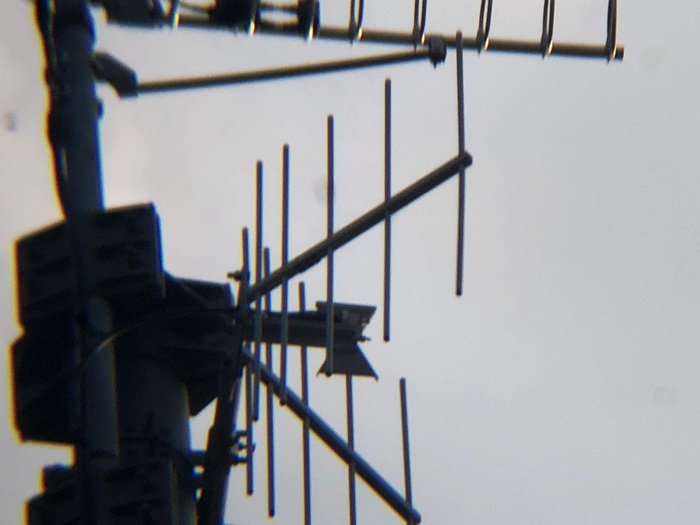

民放の送信アンテナです。

・垂直90度コーナーリフレクター(ぐんテレ・東京民放5局で共用)

別の角度から撮影。

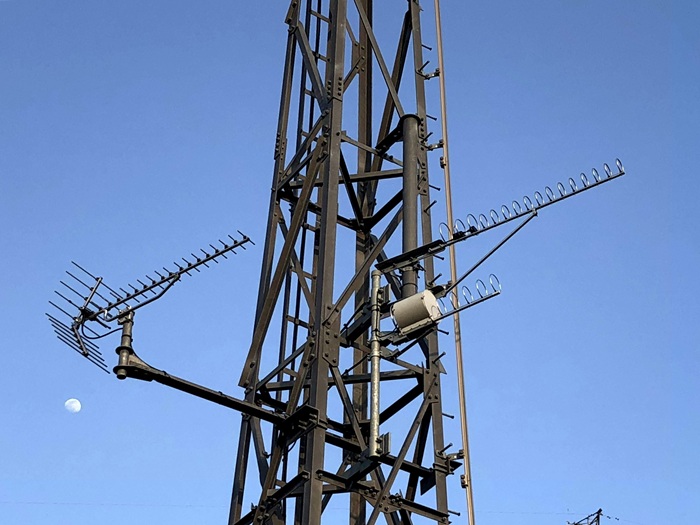

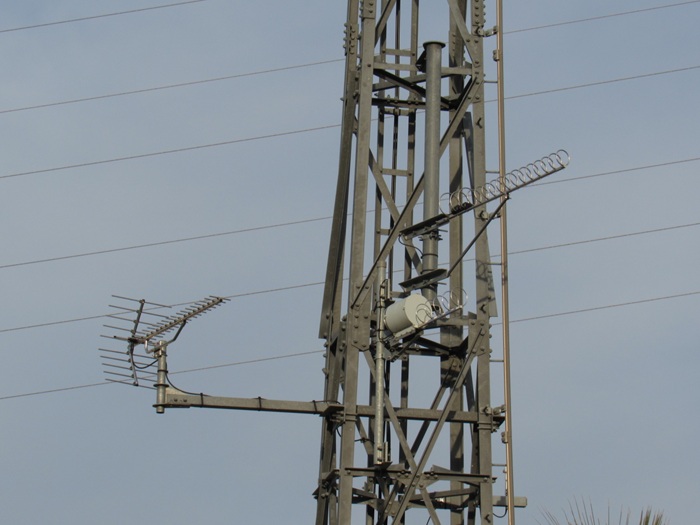

受信アンテナ

NHK・民放で個別の受信アンテナです。

・八木20素子アンテナ(ぐんテレ・東京民放5局で共用 : 前橋局を放送波受信)
・リング16素子アンテナ(NHK総合・Eテレで共用 : 前橋局を放送波受信)
・リング8素子アンテナ(詳細不明・モニター用?)

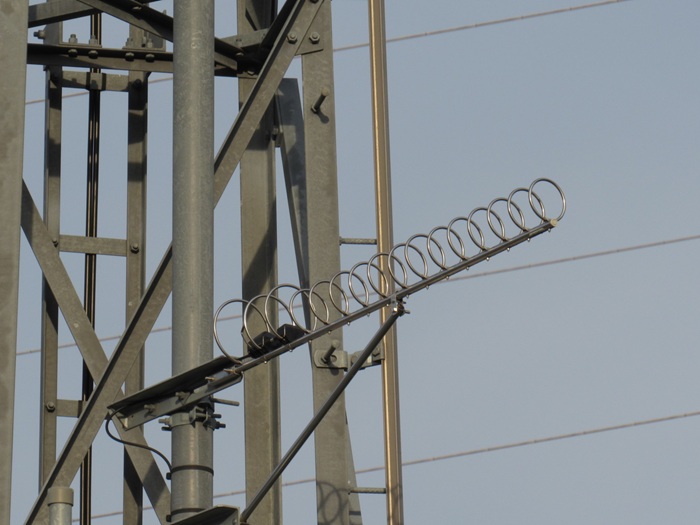

NHKの受信アンテナです。

・リング16素子アンテナ(NHK総合・Eテレで共用 : 前橋局を放送波受信)

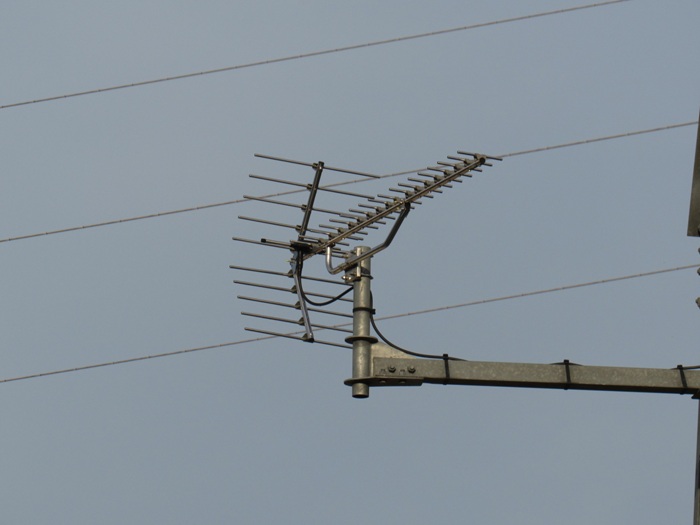

民放の受信アンテナです。

・八木20素子アンテナ(ぐんテレ・東京民放5社で共用 : 前橋局を放送波受信)

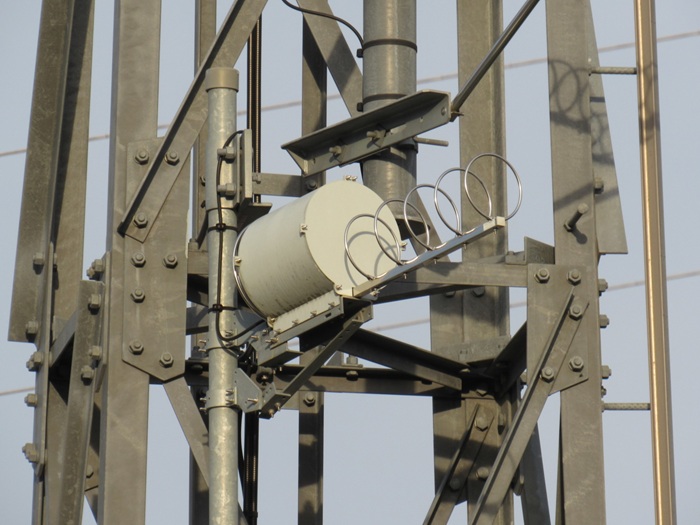

詳細不明の受信アンテナです。

・リング8素子アンテナ(モニター用? : 前橋局を放送波受信)

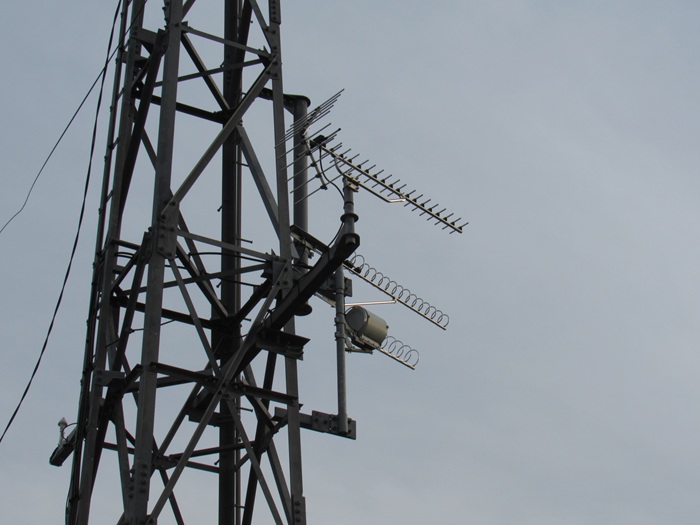

別の角度から受信アンテナを撮影。

・八木20素子アンテナ(ぐんテレ・東京民放5局で共用 : 前橋局を放送波受信)
・リング16素子アンテナ(NHK総合・Eテレで共用 : 前橋局を放送波受信)
・リング8素子アンテナ(詳細不明・モニター用?)

機器類

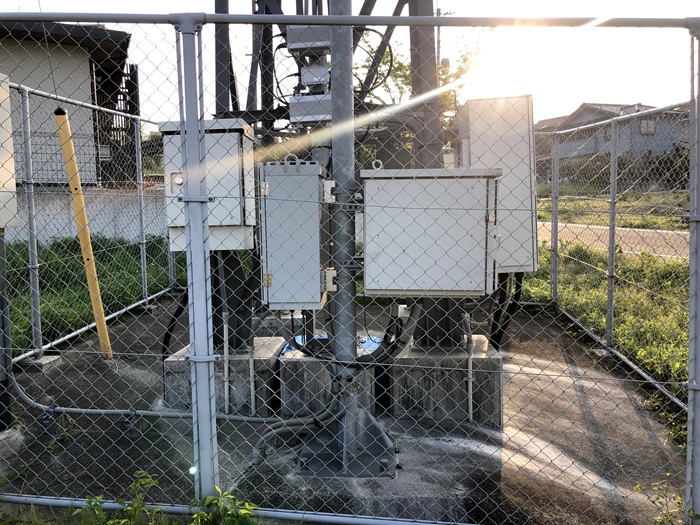

NHK・民放で個別の機器類です。
左側グレーの箱と送信塔の銀色の箱×3が民放の機器です。
NHKは送信塔の周りに付いている白い箱×3の機器を使っています。

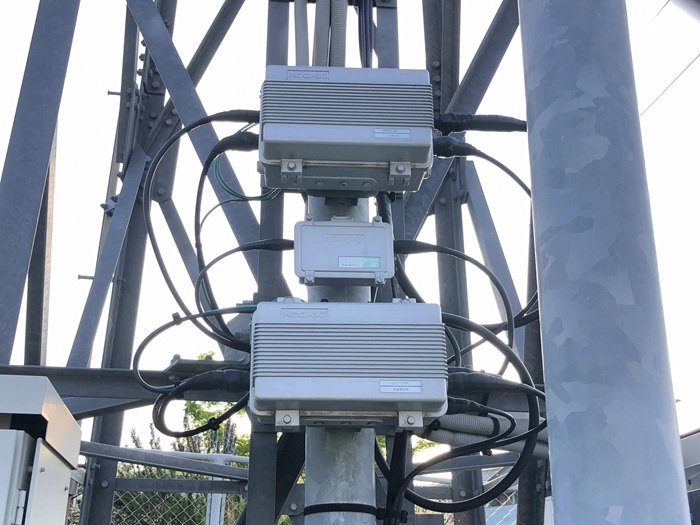

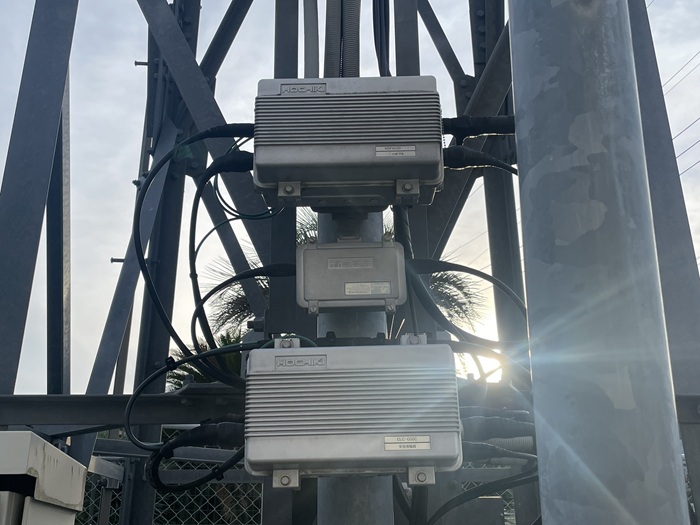

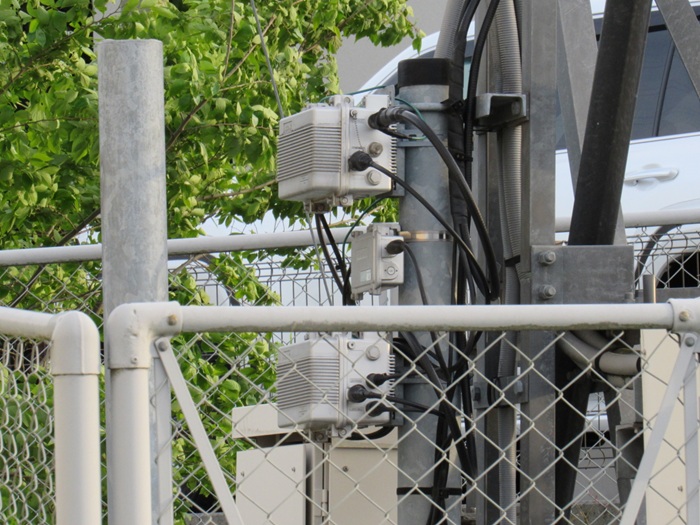

民放の機器類です。
上から「10mW送信機」「フィルター」「受信増幅器」です。

別の角度から撮影。

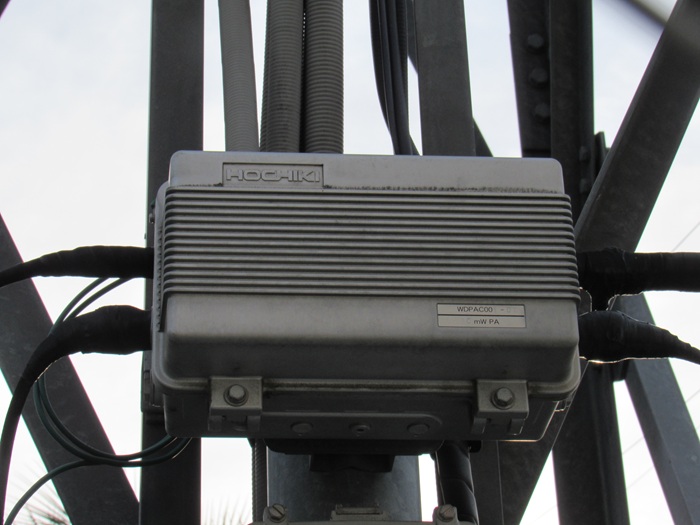

「10mW送信機」です。

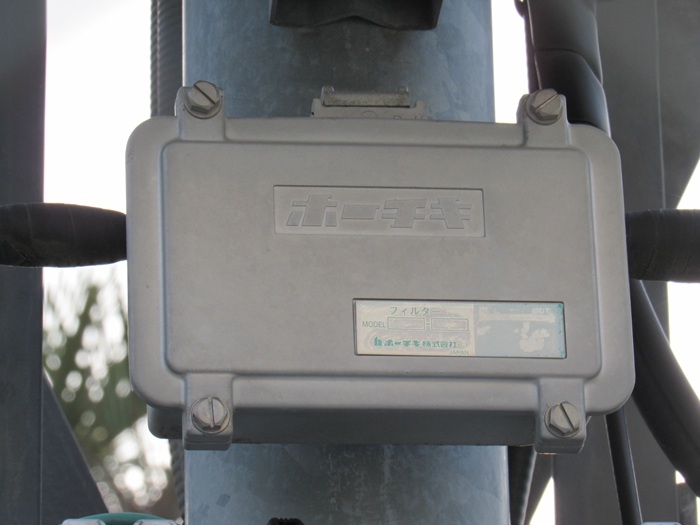

「フィルター」です。

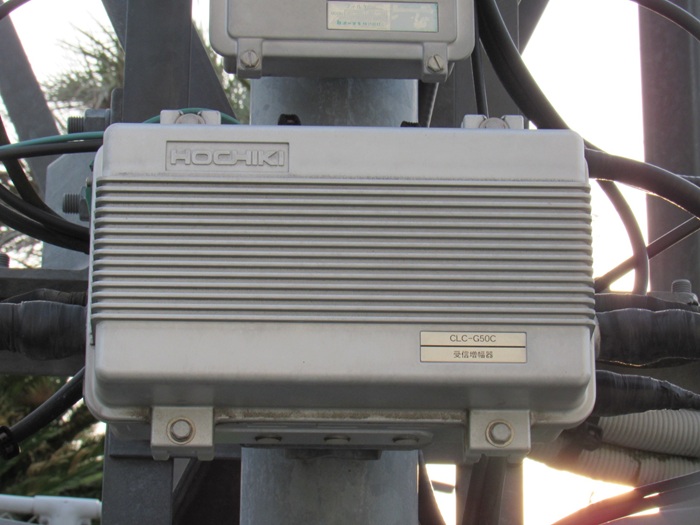

「受信増幅器」です。

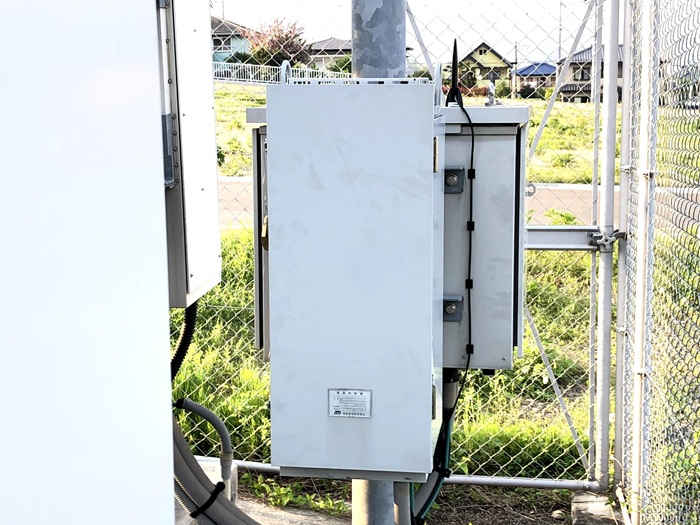

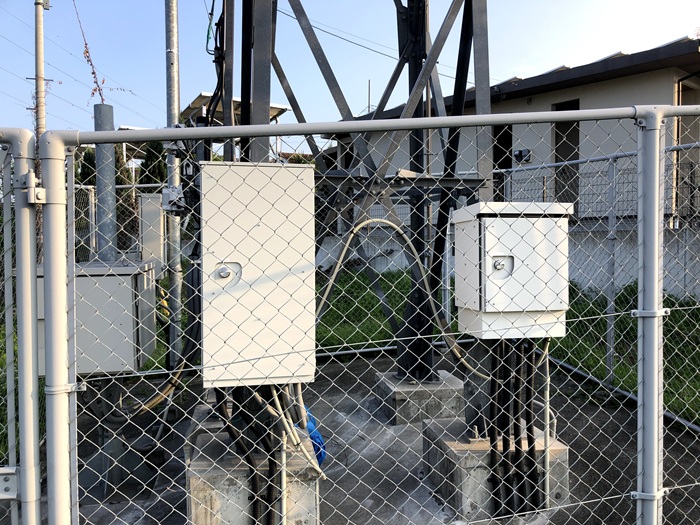

民放の電源・監視関係の機器です。

別の角度から撮影。

その他

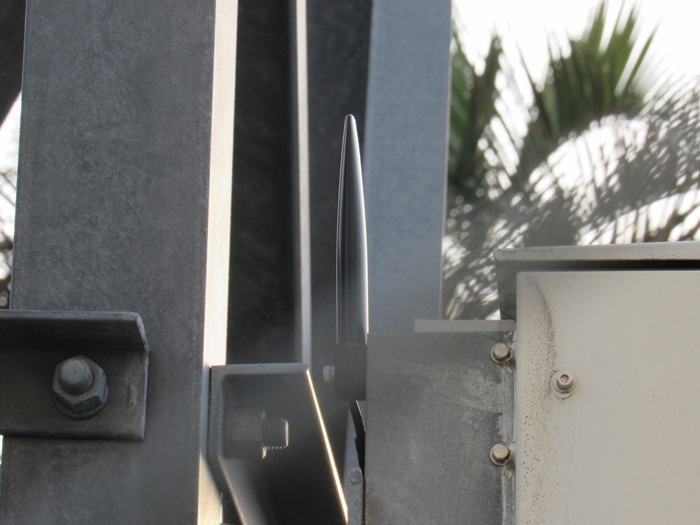

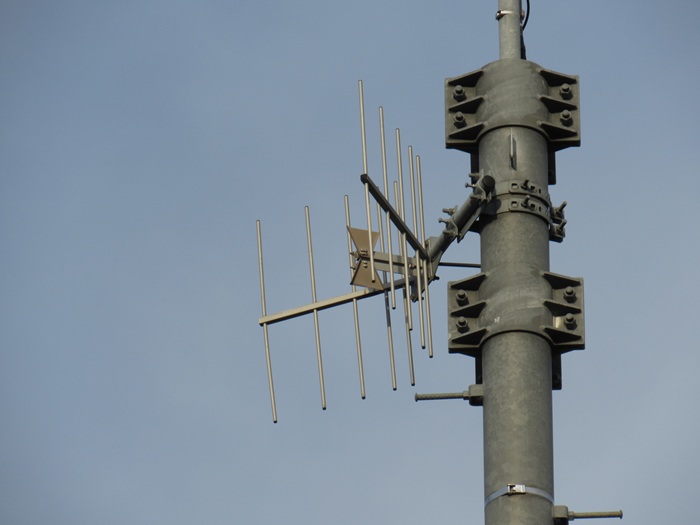

民放の監視・通報用アンテナです。

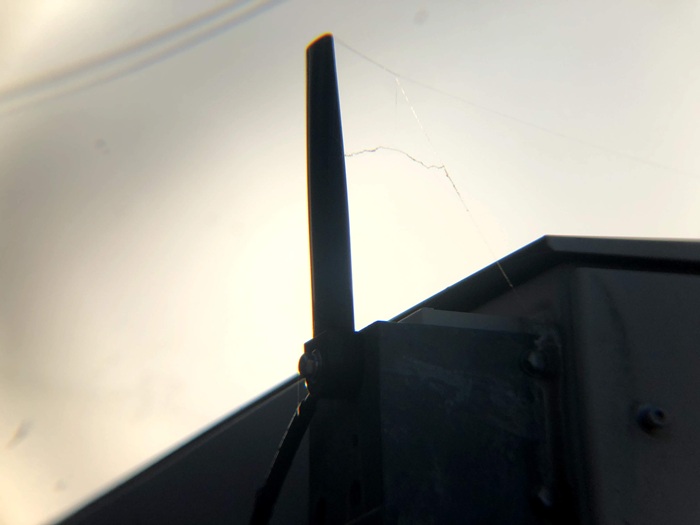

NHKの監視・通報用アンテナです。

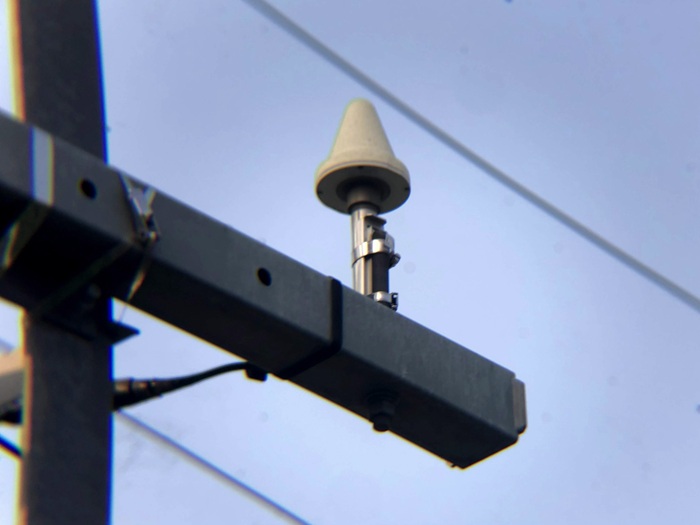

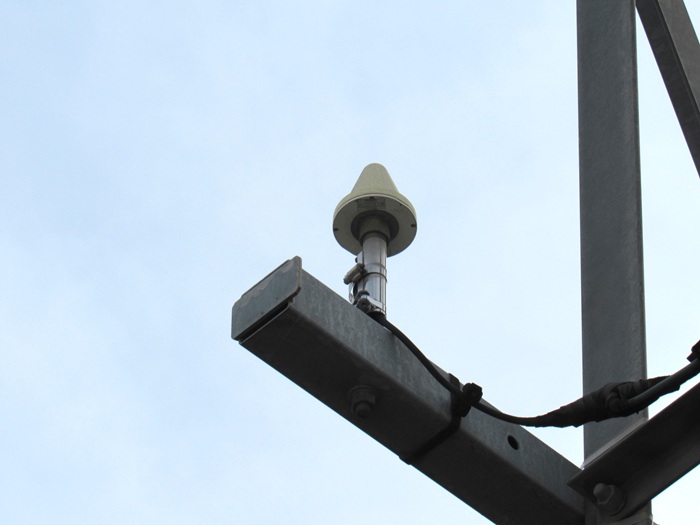

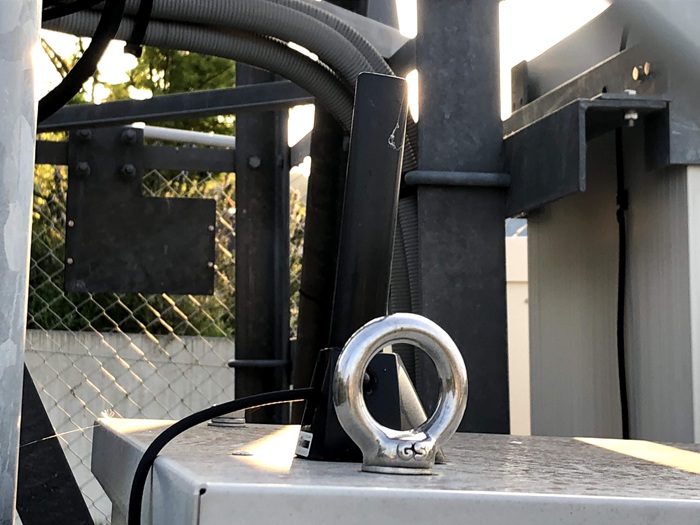

GPSアンテナです。

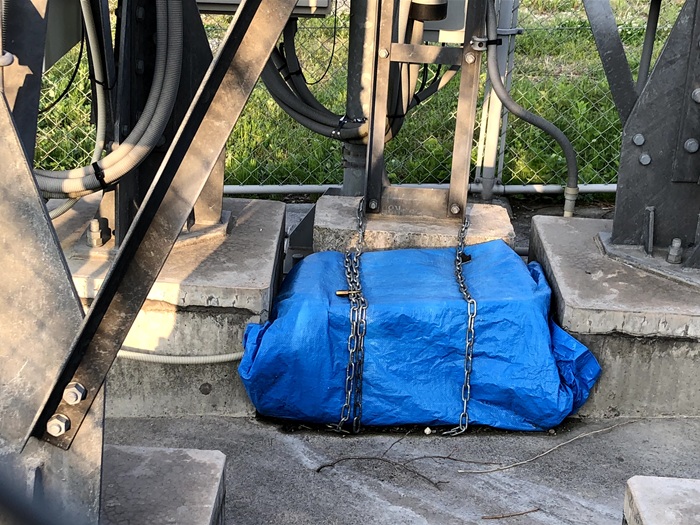

電波の定点計測用と思われる謎の箱があります。

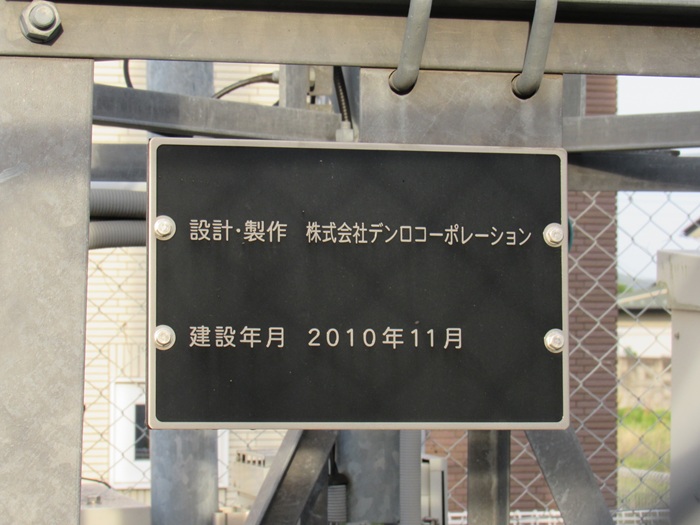

送信塔の銘板です。

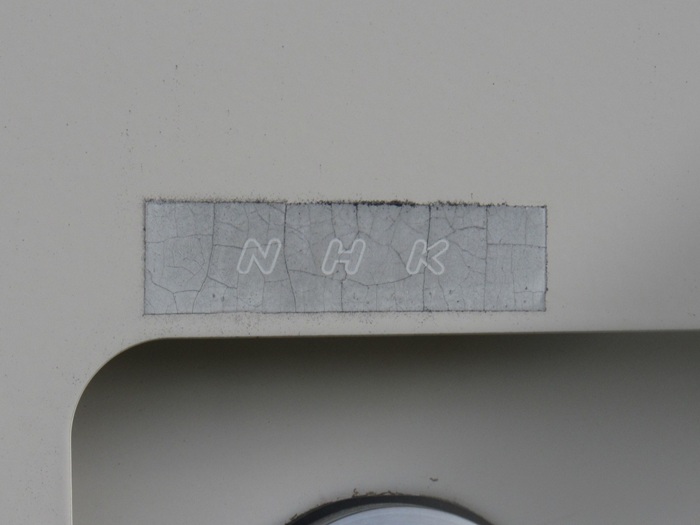

NHKの機器が入っている箱にはシールが貼られていました。

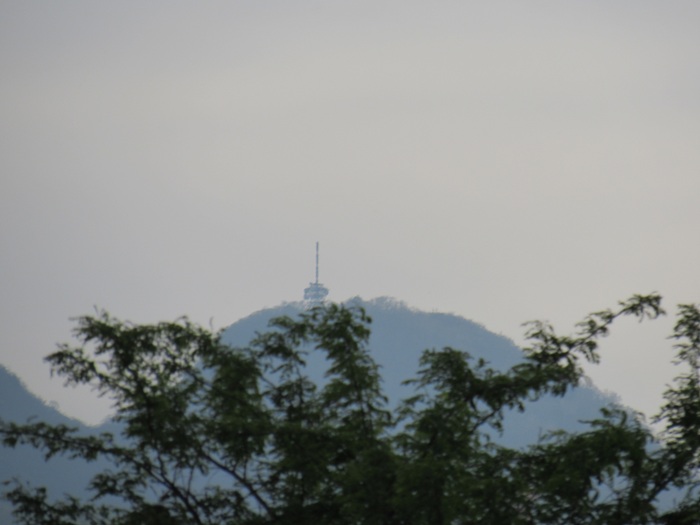

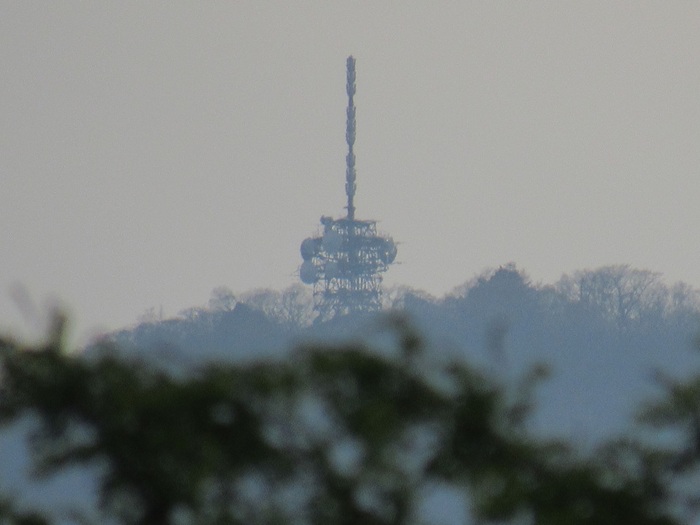

送信所付近から親局の前橋局(二ツ岳)がハッキリ見えました。

少し拡大しました。

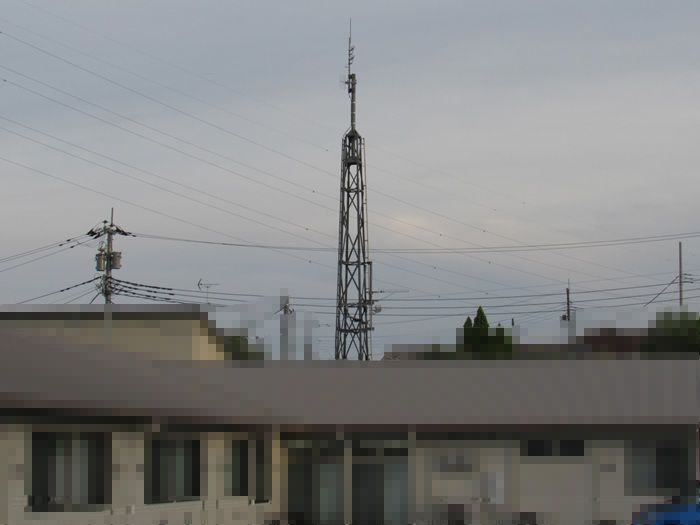

最後に全体像を撮影。

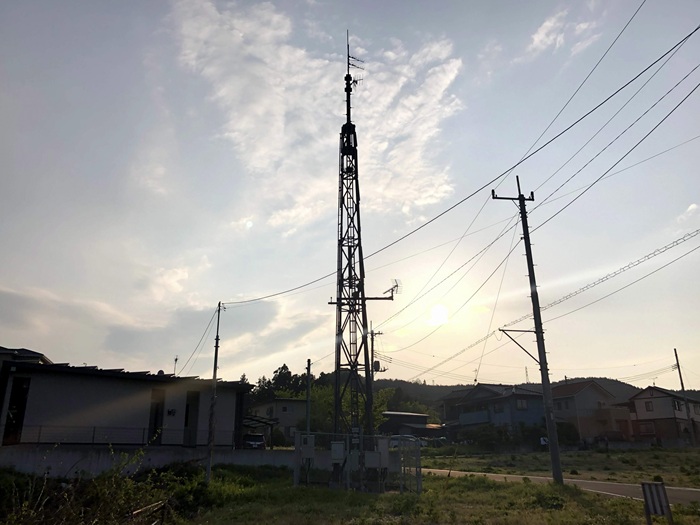

2020年05月04日訪問時

2020年05月05日訪問時の画像です。
サイト開設当初の編集手法のため、お見苦しい点がございます。

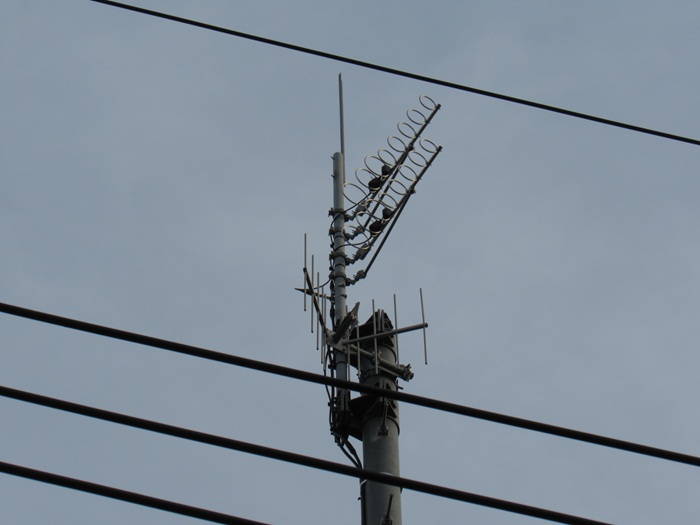

送信アンテナ

NHK・民放で個別の送信アンテナです。

・垂直リング8素子2段1面(NHK総合・Eテレで共用)
・その下: 垂直90度コーナーリフレクター(ぐんテレ・東京民放5局で共用)

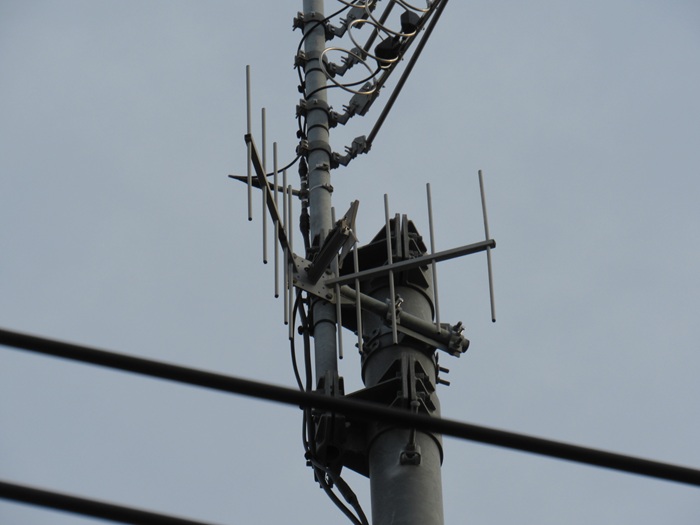

別の角度から撮影。

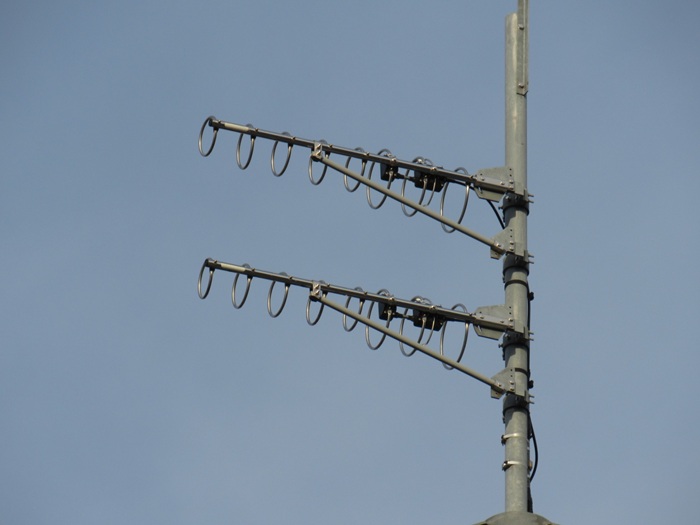

NHKの送信アンテナです。

・垂直リング8素子2段1面(NHK総合・Eテレで共用)

民放の送信アンテナです。

・垂直90度コーナーリフレクター(ぐんテレ・東京民放5局で共用)

受信アンテナ

NHK・民放で個別の受信アンテナです。

・八木20素子(ぐんテレ・民放5局で共用 : 前橋局を放送波受信)
・16素子リングアンテナ(NHK総合・Eテレで共用 : 前橋局を放送波受信)
・8素子リングアンテナ(詳細不明・モニター用?)

機器類

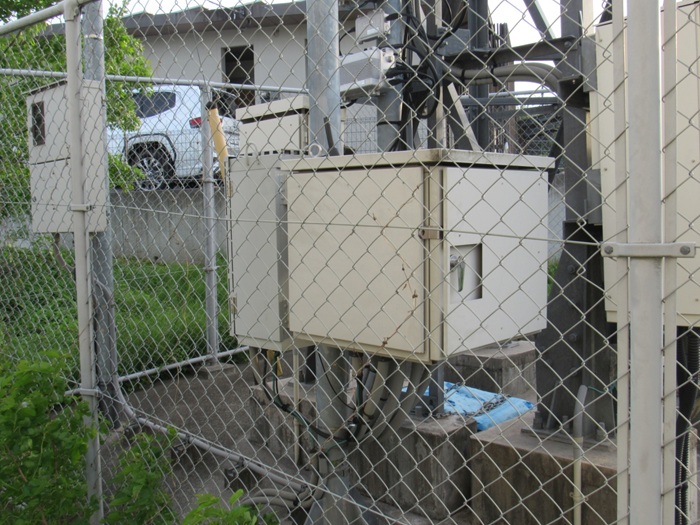

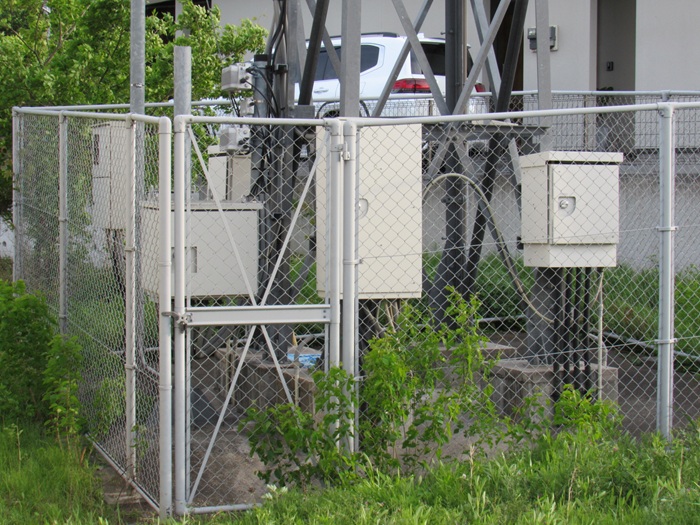

機器類です。手前の箱×2と送信塔のシルバーの箱×3は民放の機器です。
奥の白い箱×3はNHKの機器類です。ミニサテ局でよく見かける構成です。

別の角度から撮影です。NHKの機器類です。

送信塔に付いている民放の機器類です。
上から「10mW送信機」「フィルター」「受信増幅器」です。

民放の電源・監視関係の機器類です。

その他

民放の監視・通報用アンテナです。

NHKの監視・通報用アンテナです。

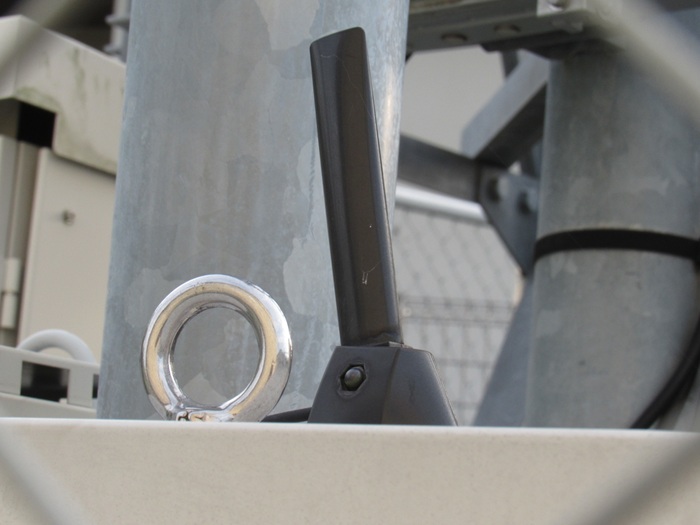

GPSアンテナもありました。

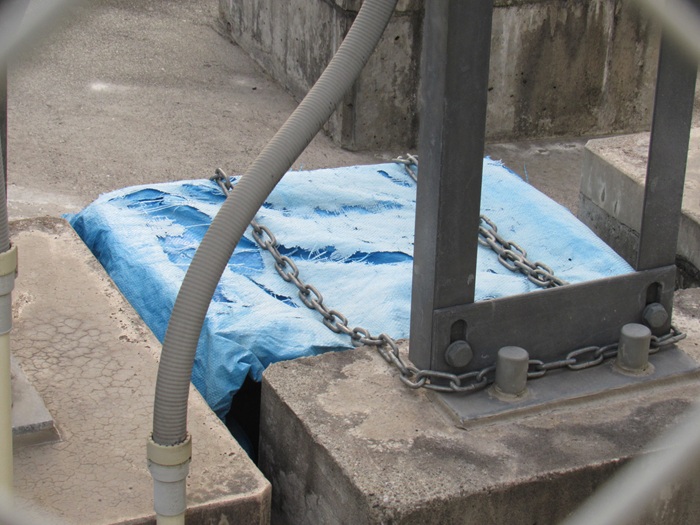

謎の箱があります。電波の定点観測機器でも入ってそうな気配があります。
