下仁田テレビ中継局(群馬県・富岡市)

「群馬県富岡市野上(下仁田カントリークラブ南方高地)」にあるテレビ中継局です。
NHK・群馬テレビと東京民放5局の中継局が置局されています。
アナログ時代にはNHK・群馬テレビ、東京民放5局の2グループに分かれていましたが、
デジタル化の際に「NHK・群馬テレビ」側に東京民放5局も集約されました。

■初回訪問日:2018年10月30日
■最終訪問日:2025年10月17日

2025年10月17日訪問時

2025年10月17日訪問時の画像です。
久しぶりに訪問しました。日没後の訪問ですので画像が暗めです。

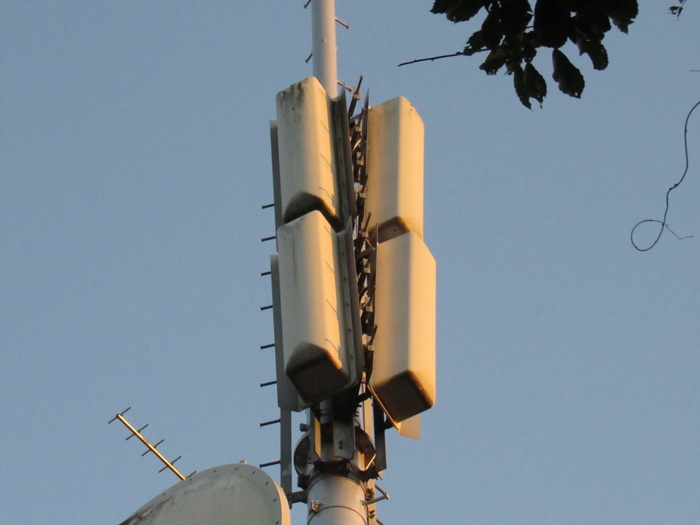

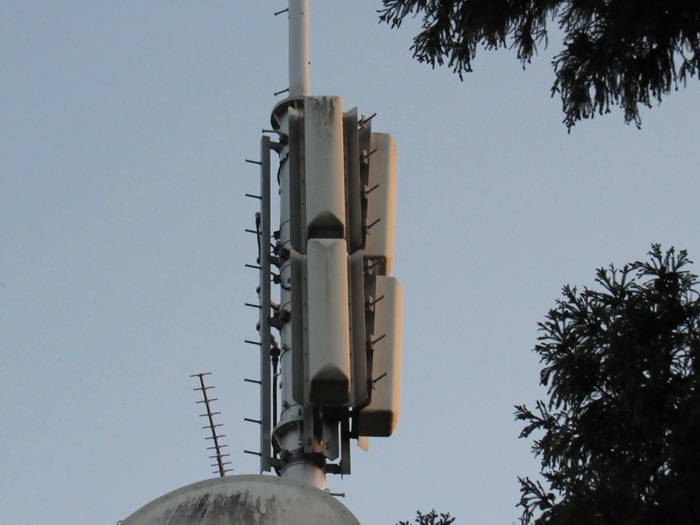

送信アンテナ

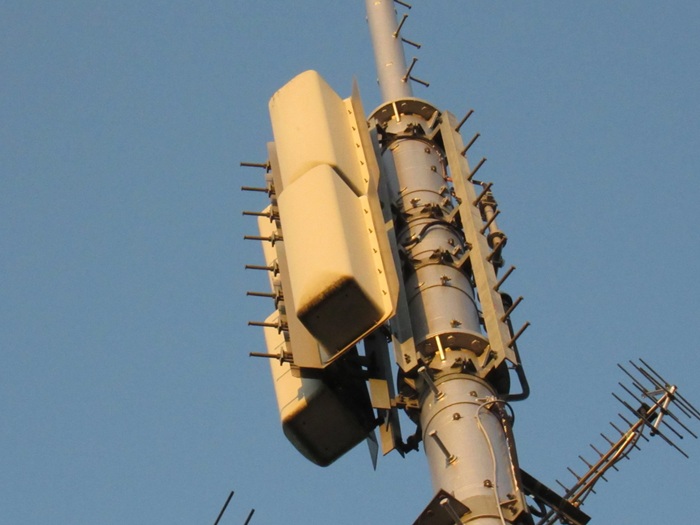

全局共用の送信アンテナです。

・4Dダイポール2段2面(垂直偏波送信・全局共用)

別の角度から撮影。

見上げショット。

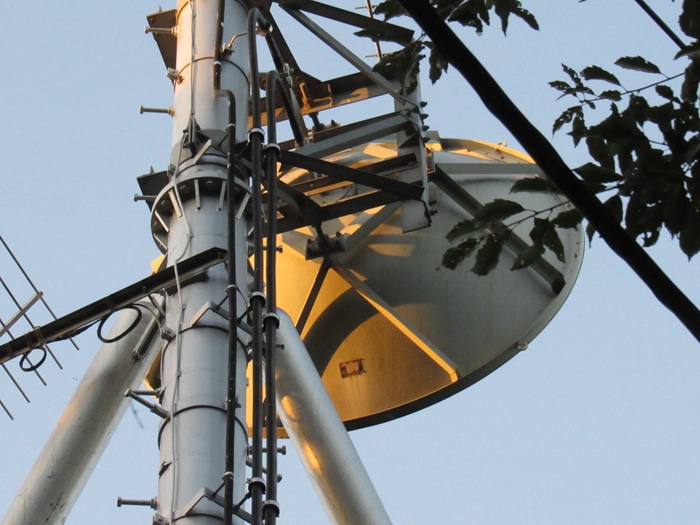

TTL受信アンテナ

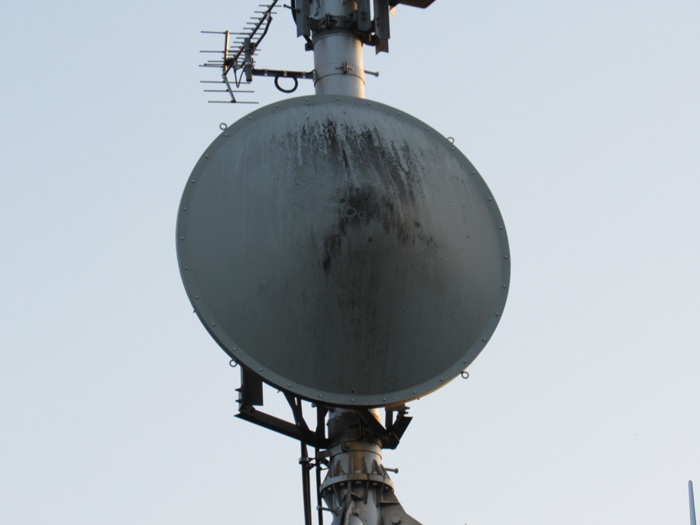

榛名山に設置されたTTL固定局からの電波を受信しているプレートパラボラです。
(固定局名はNHKは「榛名」、群馬テレビは「二ツ岳」、フジテレビは「前橋」と名乗っています)
NHK前橋総合・群馬テレビ・フジテレビの3社共用のSHF帯プレートパラボラです。

・2mΦSHF帯プレートパラボラ(榛名山からのTTL受信用:NHK総合・群馬テレビ・フジテレビで共用)

別の角度から撮影。

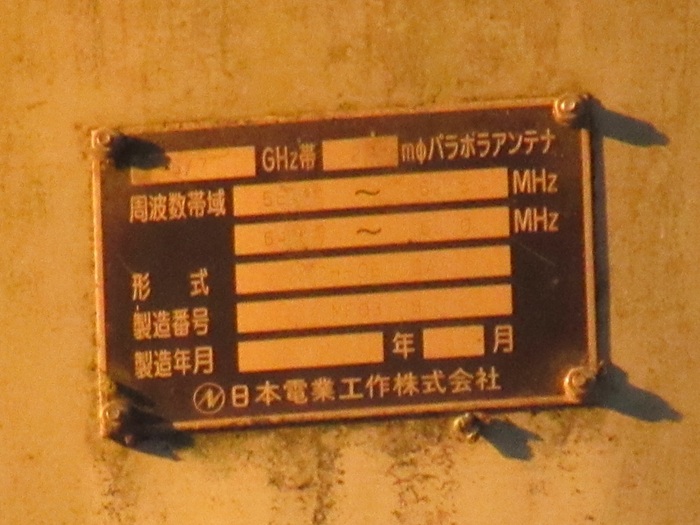

プレートパラボラの銘板です。

受信アンテナ

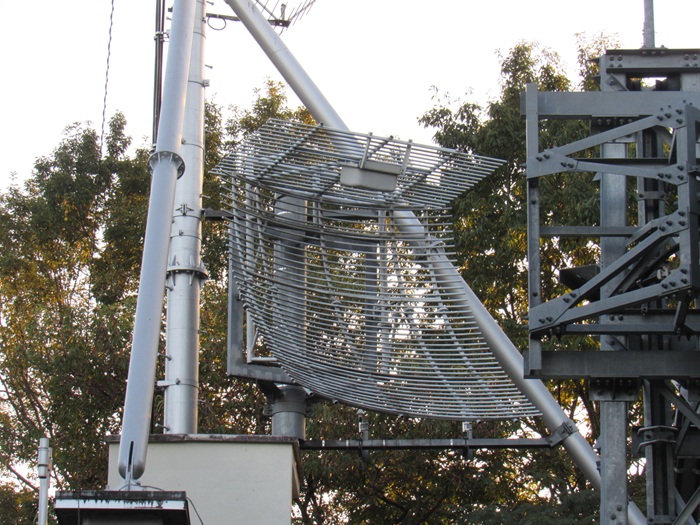

局舎屋上の送信塔に設置されたオフセットグリッドパラボラです。
NHK-Eテレ、群馬テレビ・フジテレビを除いた民放4局で共用している受信アンテナです。

・オフセットグリッドパラボラ(榛名山からの放送波受信用:NHK-E・民放4社

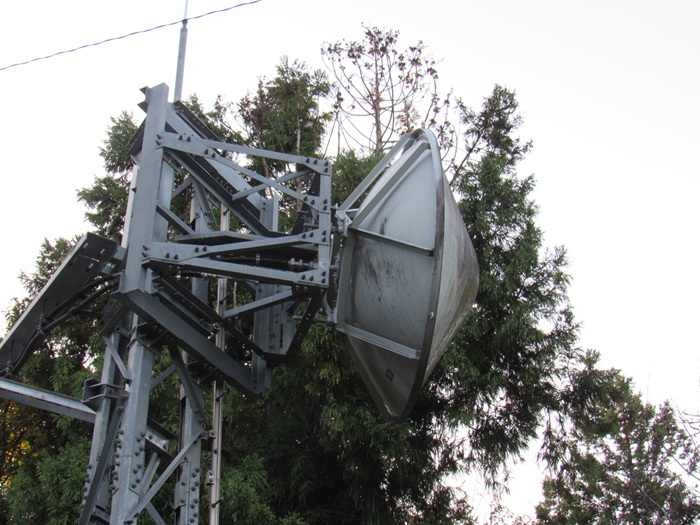

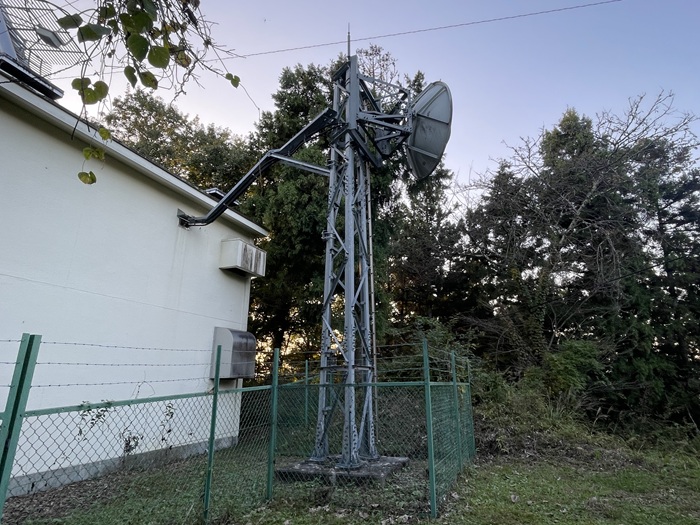

TTL送信アンテナ

当送信所にはTTL固定局も併設されています。
倉渕局へTTL送信していています。群馬テレビ以外の全局が使用しているTTL送信アンテナです。
アンテナは地面から建っている鉄塔に設置されています。

TTL送信アンテナを拡大しました。

・2mΦSHF帯プレートパラボラ(倉渕局へTTL送信:NHK・東京民放5局で共用)

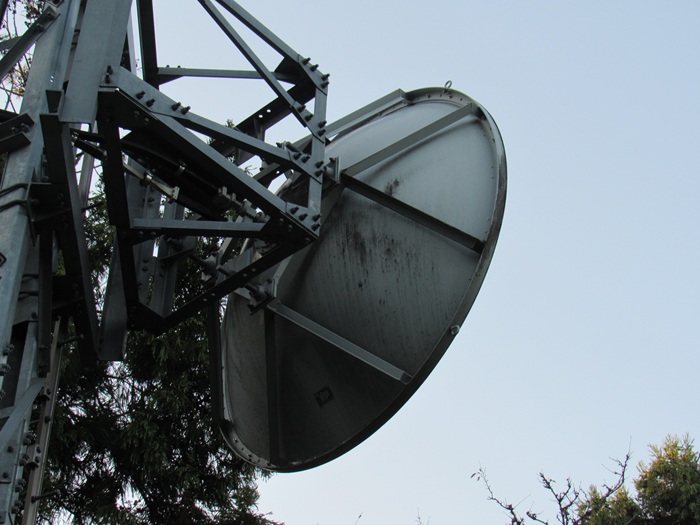

少し角度を変えて撮影。

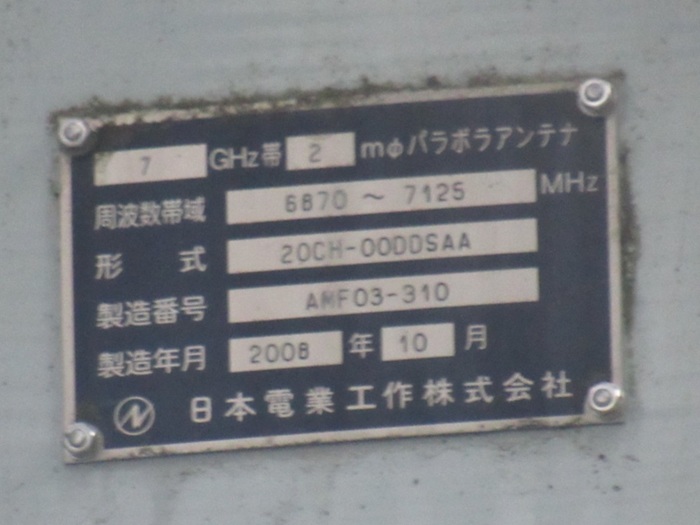

プレートパラボラの銘板です。

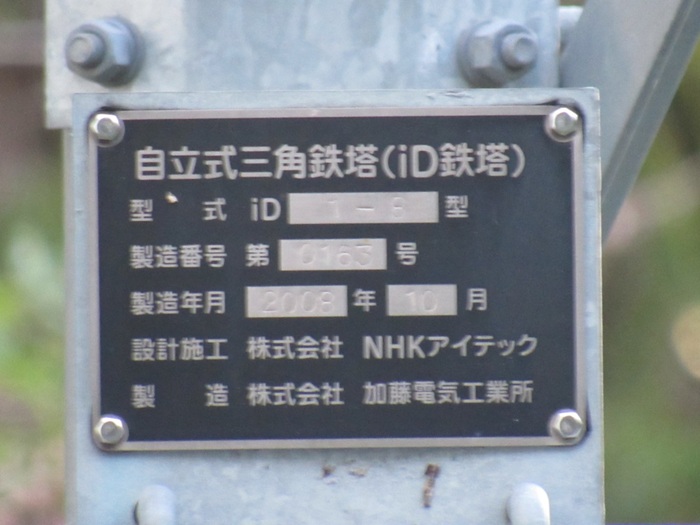

送信塔の銘板です。

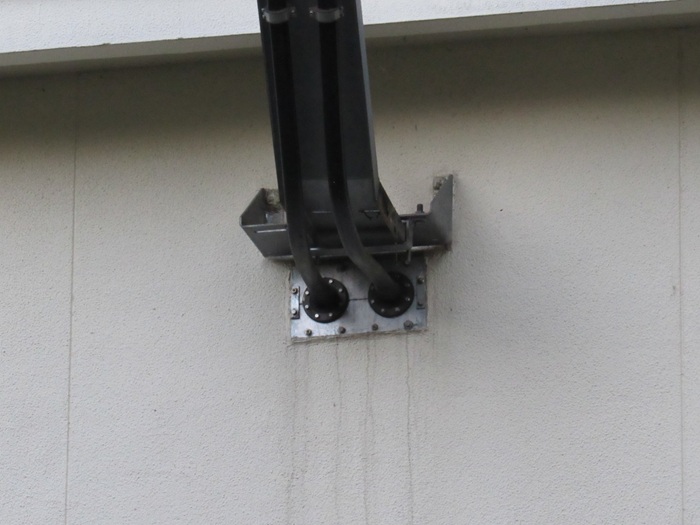

局舎から伸びてきているTTL送信アンテナへのケーブルです。

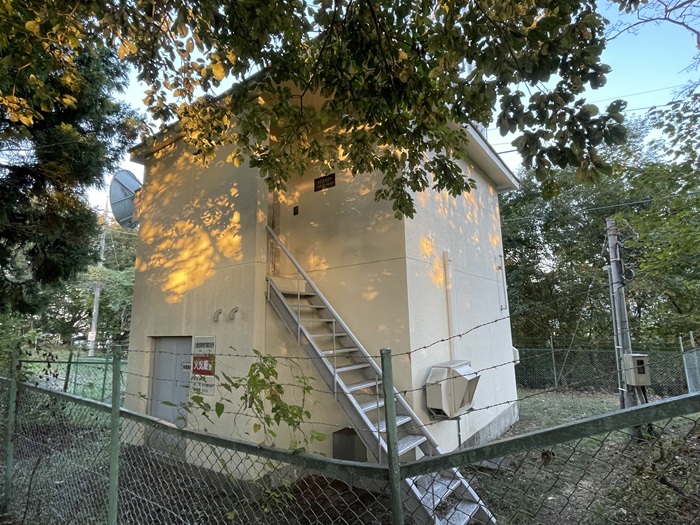

局舎

アナログ時代から継続利用の局舎です。
アナログ時代はNHK・群馬テレビの送信所でしたが、デジタル化の際に東京民放5局も同居しました。

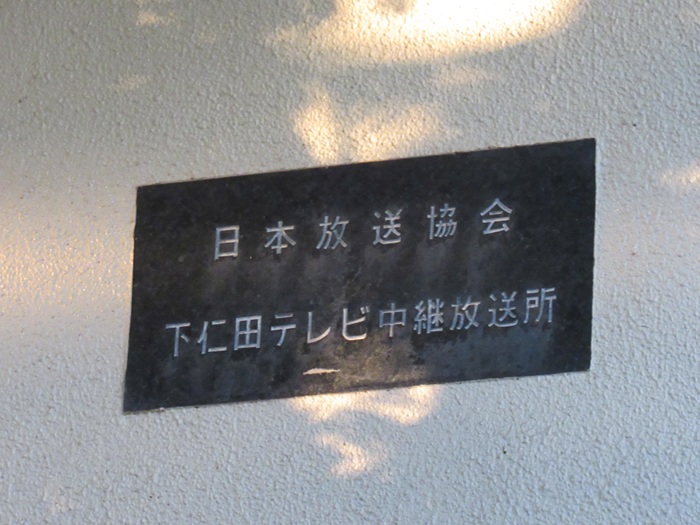

局舎の表札です。

その横にある塗装関係の表示です。

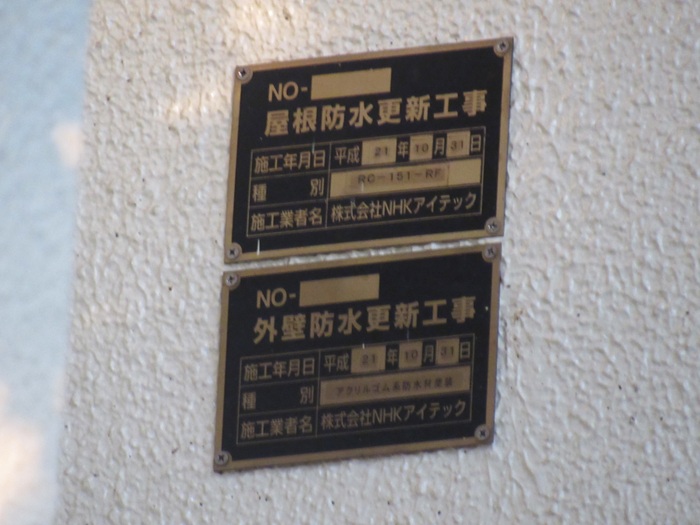

屋根の防水更新工事の表示です。

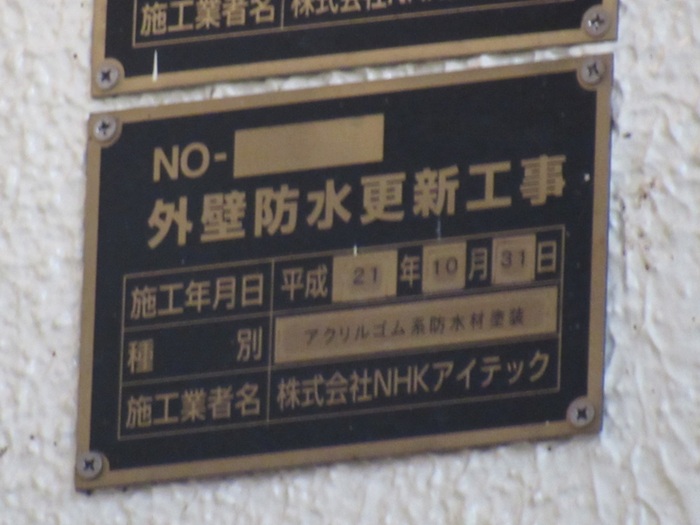

外壁の防水更新工事の表示です。

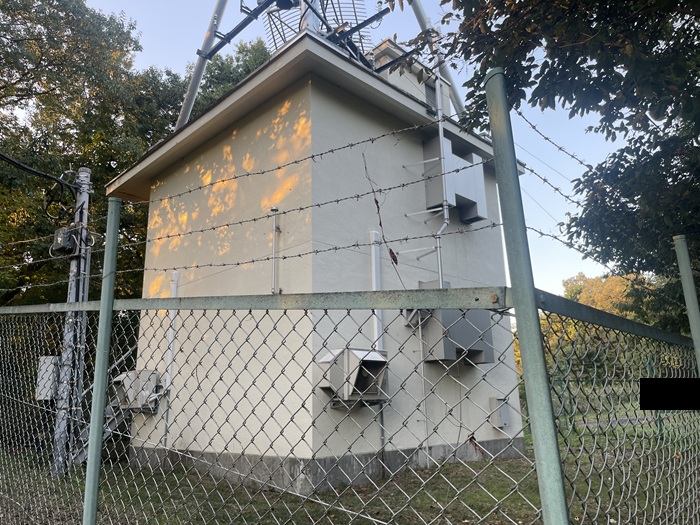

別の角度から撮影。

エアコンは2台ついていました。

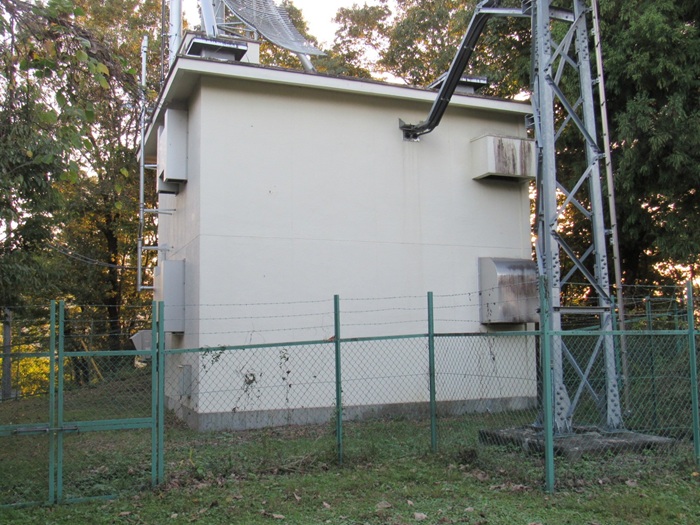

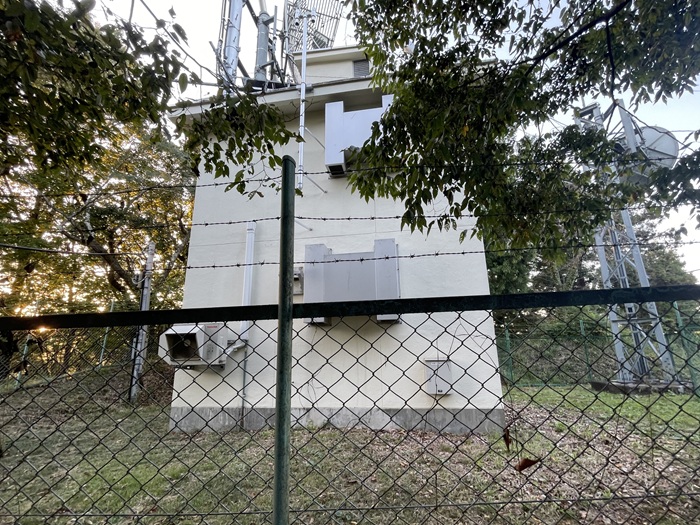

北側のTTL送信アンテナのある面の局舎です。

その他

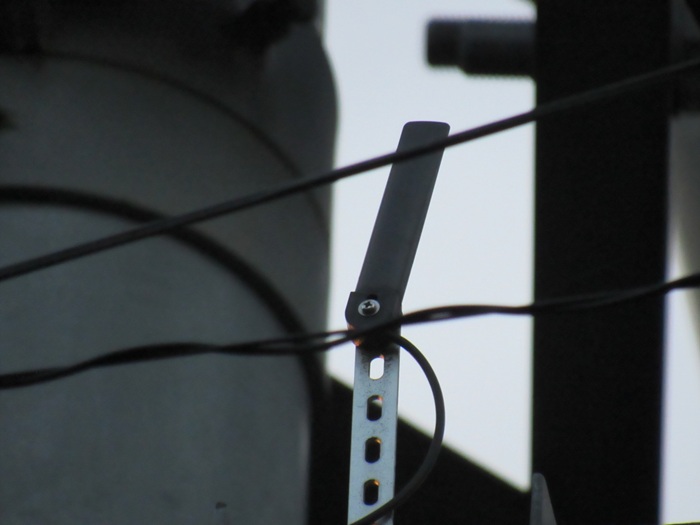

機器の監視・通報用アンテナです。

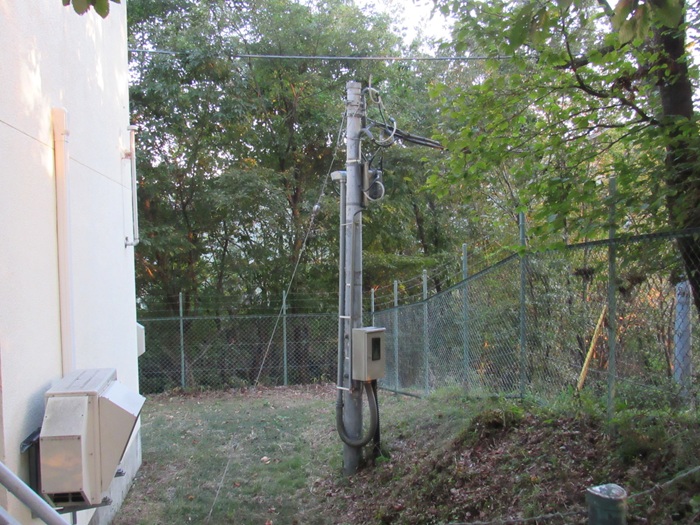

電気の引き込みです。

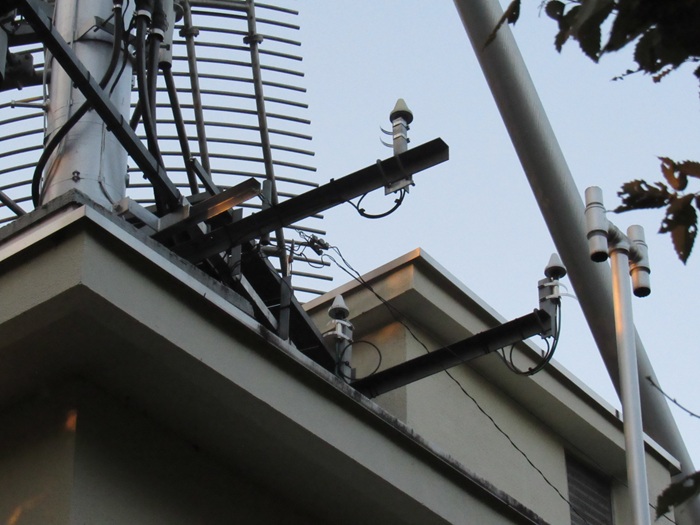

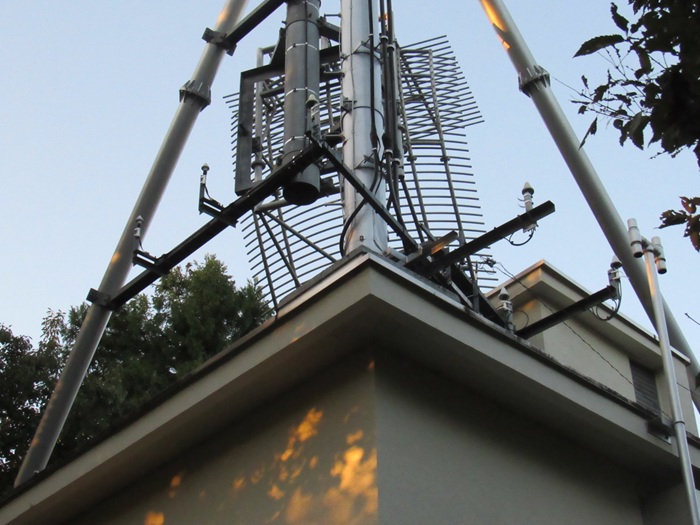

局舎屋上のGPSアンテナです。6つありました。

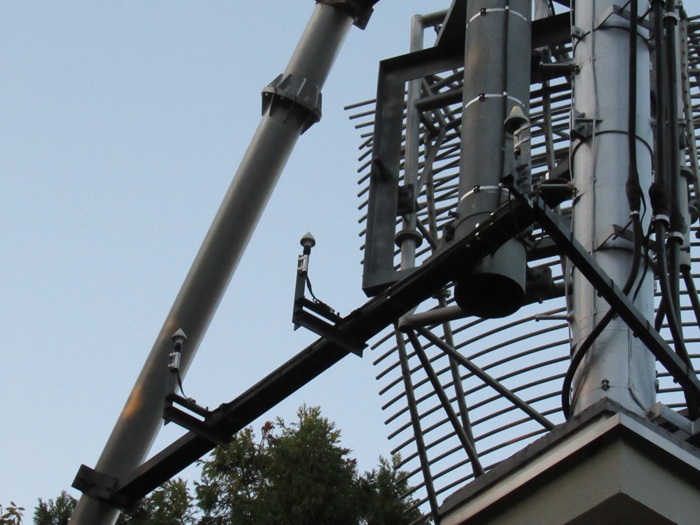

少し拡大しました。

こちら側も拡大。

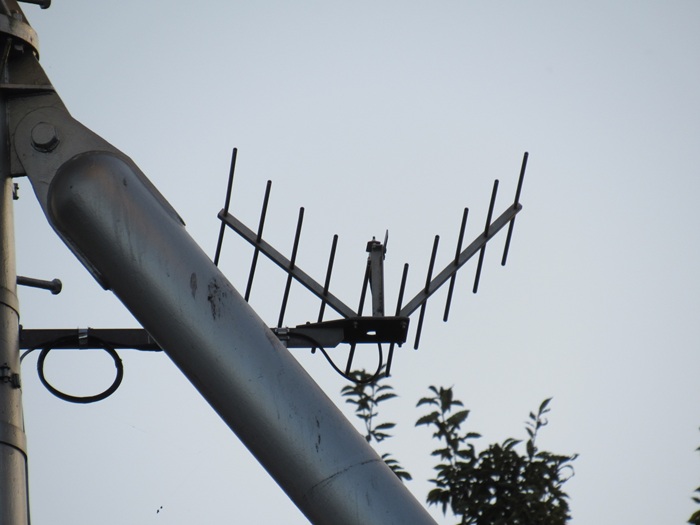

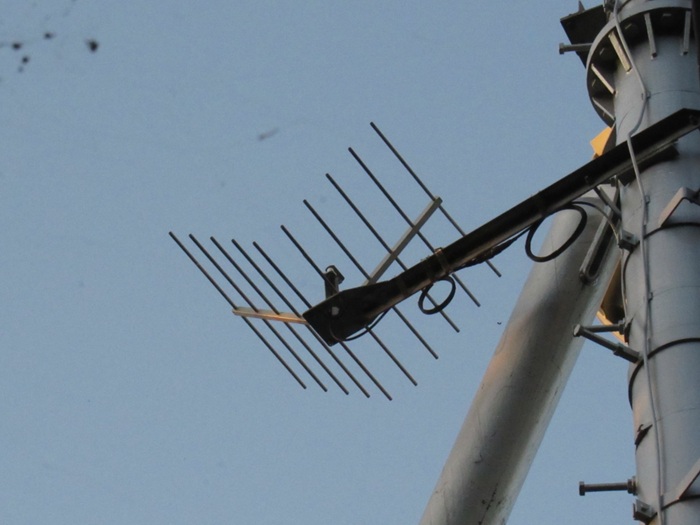

自局のモニターアンテナです。

自局のモニターアンテナを別の角度から。

東京民放5社が使用していると思われる予備受信アンテナのようです。
TTLをメインで受けて、予備で放送波も受けているようです。

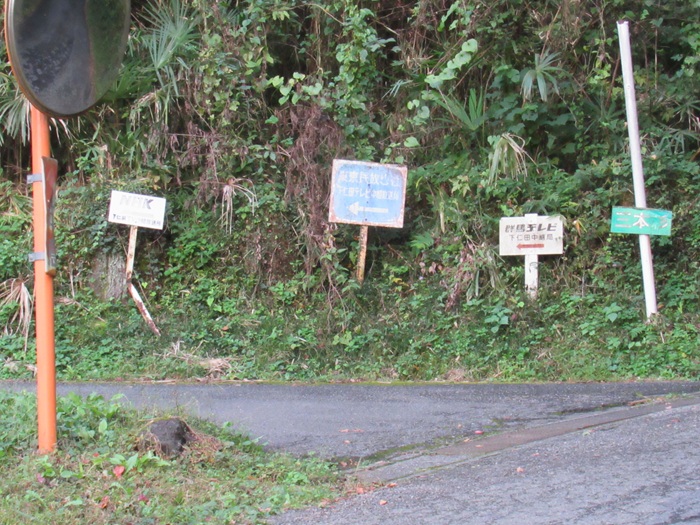

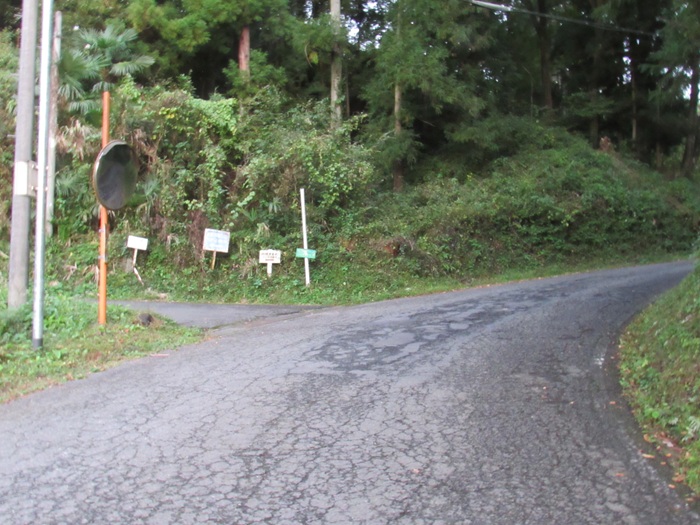

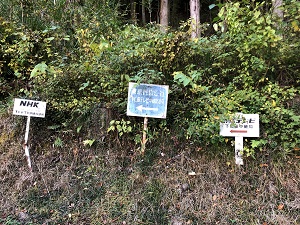

県道163号沿いにある送信所へ登る分岐付近(三本杉集落入口)にある看板です。
NHK・東京民放5局・群馬テレビの3つも看板があります。

少し拡大しました。
群馬県では群馬テレビもしくはNHKの案内看板は見かけますが、
東京民放5局の看板を見かけたのはここが初めてだと思います。

NHKの看板です。

東京民放5社の看板です。

群馬県の送信所でよく見かける群馬テレビの看板です。

送信所へ登っていく途中にある分岐はNHKの看板だけでした。

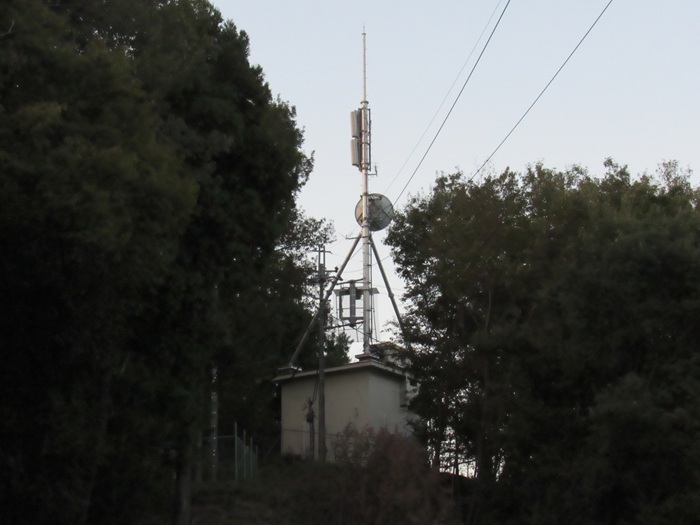

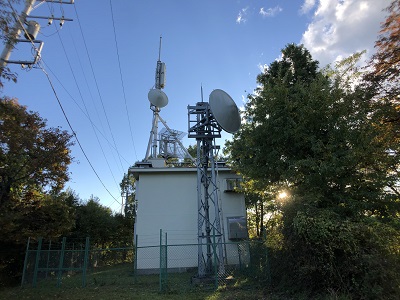

最後に全体像です。

業務無線局

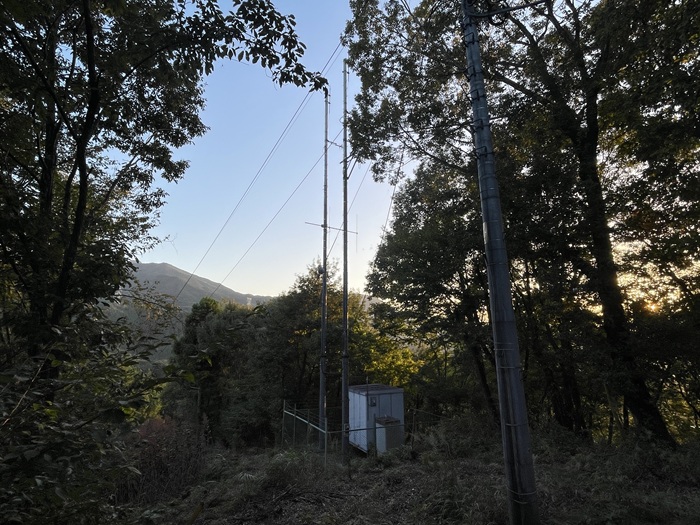

送信所付近にある業務無線局です。

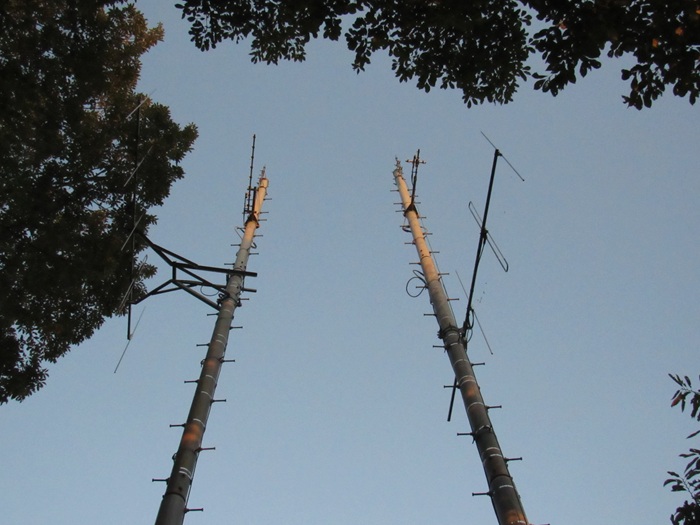

アンテナです。すべて西側に向いています。

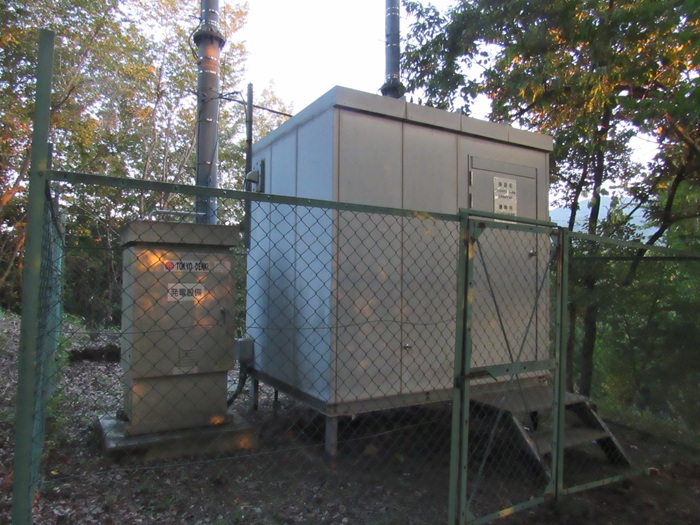

業務無線局の局舎です。

業務無線局の表札です。

遠望撮影

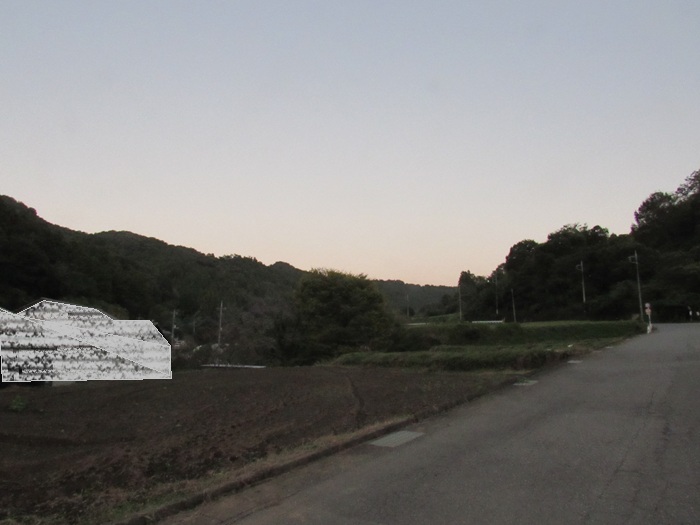

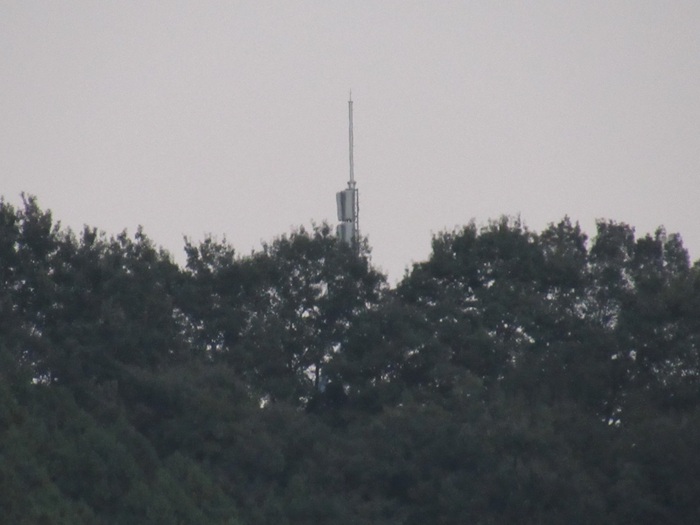

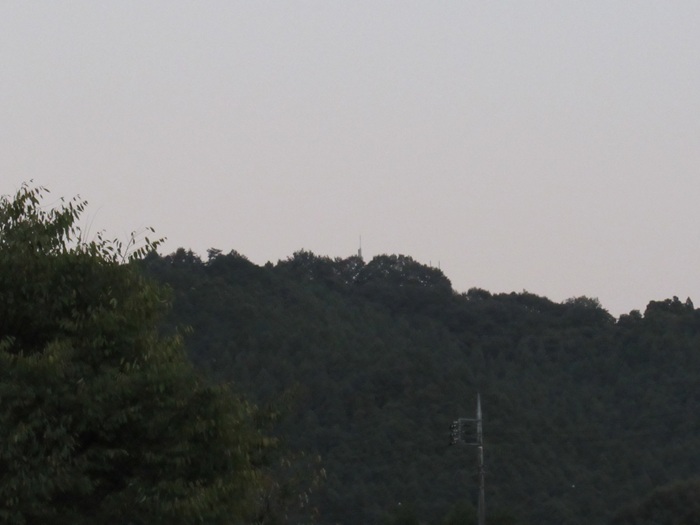

麓の集落沿いから撮影した遠望撮影画像です。

少し拡大しました。

送信アンテナだけ見えます。

2018年10月30日訪問時

2018年10月30日訪問時の画像です。
サイト開設当時の編集手法のためお見苦しい点がございます。

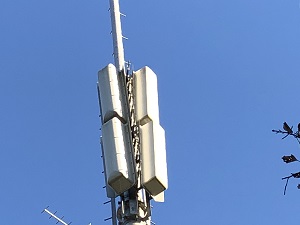

送信アンテナ

全局共用の送信アンテナです。

・4Dダイポール2段2面(垂直偏波送信・全局共用)

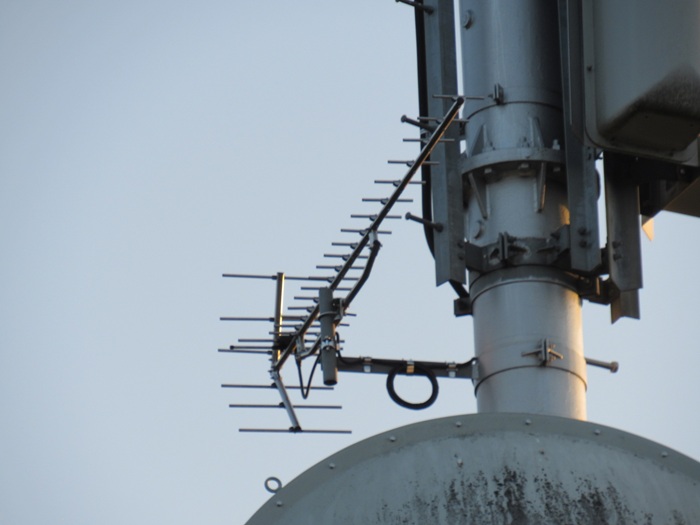

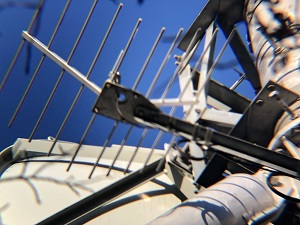

モニタアンテナです。

局舎

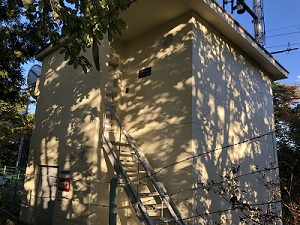

局舎です。コンクリート造と思われます。

受信アンテナ

局舎に付随する形で各種受信アンテナがついていました。

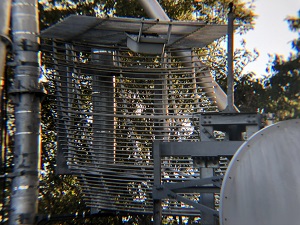

グリッドパラボラです。
前橋からのNHK教育、東京民放4社と群馬テレビの受信をしていると思われます。

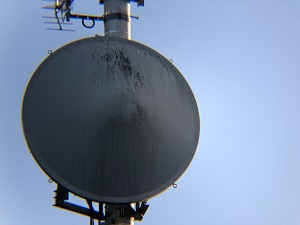

プレートパラボラが付いていました。
これは前橋からのNHK総合とフジテレビをTTL受信しているらしいです。

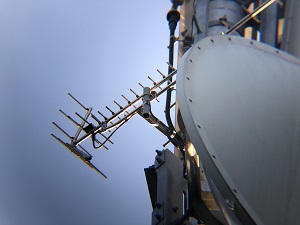

他局モニターもしくは予備のUHF受信アンテナのようです。

その他

他局送りのTTLがありました。

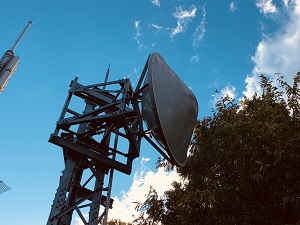

局舎鉄塔と独立してプレートパラボラがありました。
これは倉渕中継局送りのプレートパラボラらしいです。

おまけ

送信所へ入る道に看板が3つも立っていました。
まるで送信所に歓迎してもらっているようでした。
