嬬恋田代テレビ中継局(群馬県・吾妻郡嬬恋村)

「群馬県吾妻郡嬬恋村田代字吾妻山(糠塚山中腹)」にあるテレビ中継局です。
アナログ時代はNHK・群馬テレビのみの開局でした。
送信塔・局舎は「NHK単独」「群馬テレビ・東京民放5社共用」の2グループに分かれています。
デジタル化の際に群馬テレビ側のグループに東京民放5局も開局しました。

デジタル化の際に各グループとも局舎を新築しています。(送信塔はアナログ時代から継続利用)

■初回訪問日:2018年06月02日
■最終訪問日:2025年12月01日

2025年12月01日訪問時

2025年12月01日訪問時の画像です。
約7年ぶりの再訪問です。特に変化はありませんでした。

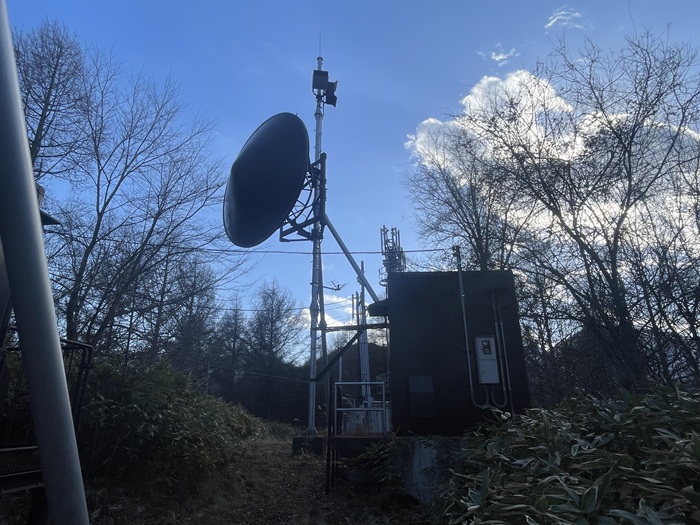

NHK送信所

最初は「NHK」から解説していきます。
デジタル開局は2008年12月頃という情報があります。

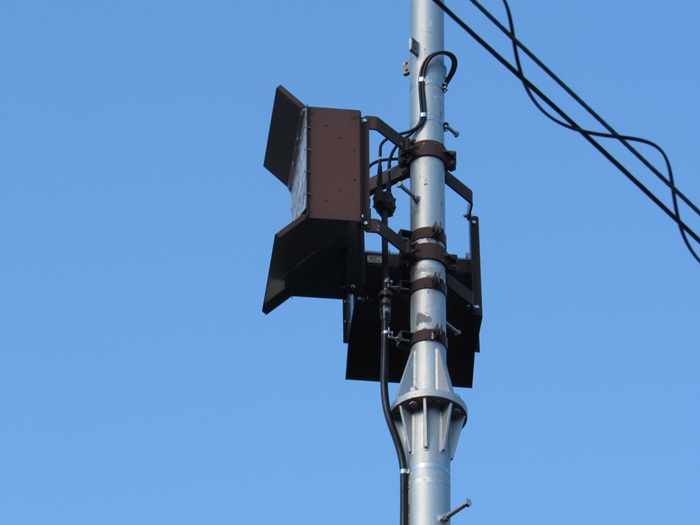

送信アンテナ

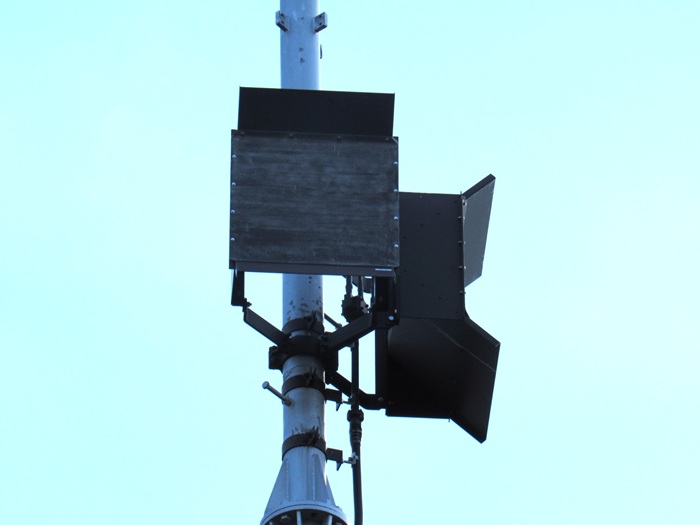

NHK総合・Eテレの2波共用の送信アンテナです。

・90CRコーナーリフレクタ1段2面(NHK総合・Eテレで共用)

別の角度から撮影。

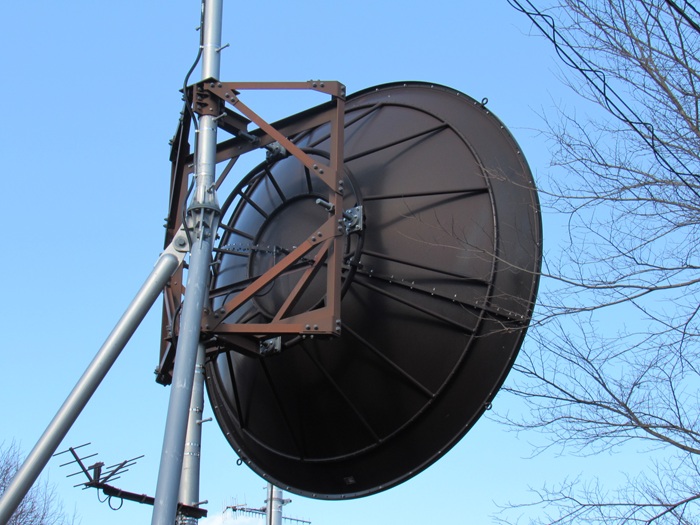

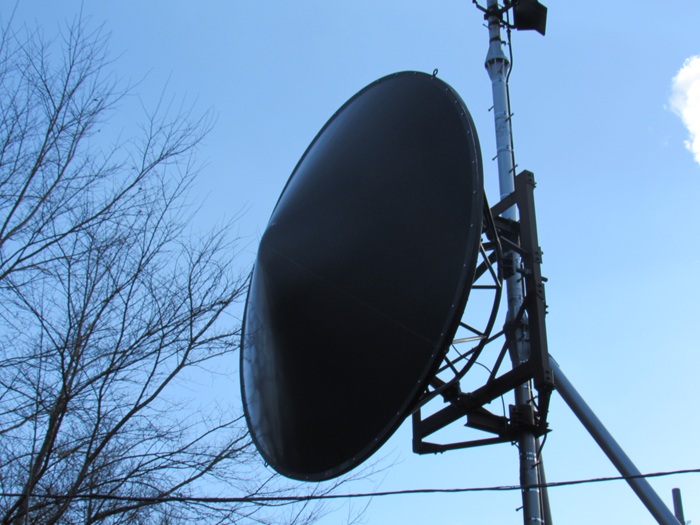

受信アンテナ

NHK総合・Eテレの2波共用の受信アンテナです。

・4mΦプレートパラボラ(NHK総合・Eテレで共用:草津局を放送波受信)

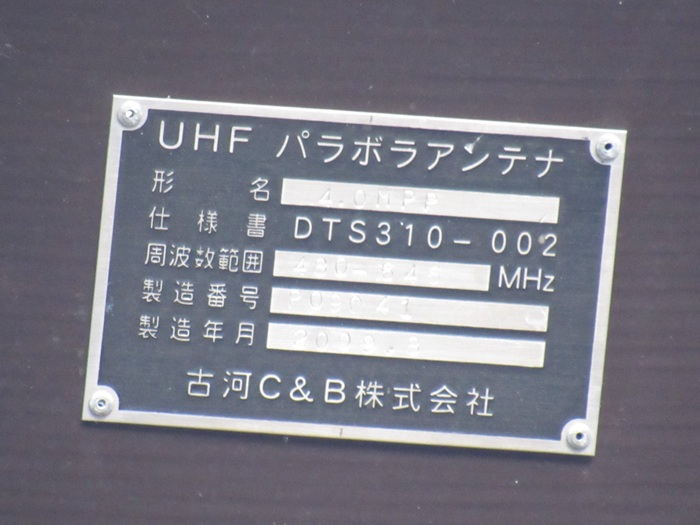

受信アンテナの銘板です。

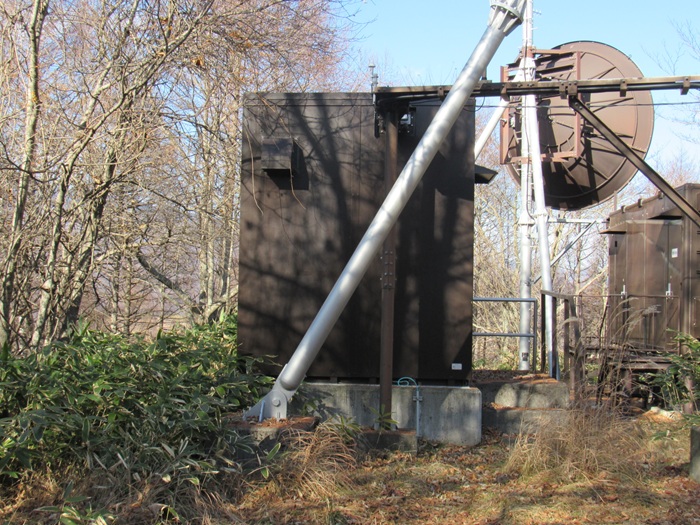

局舎

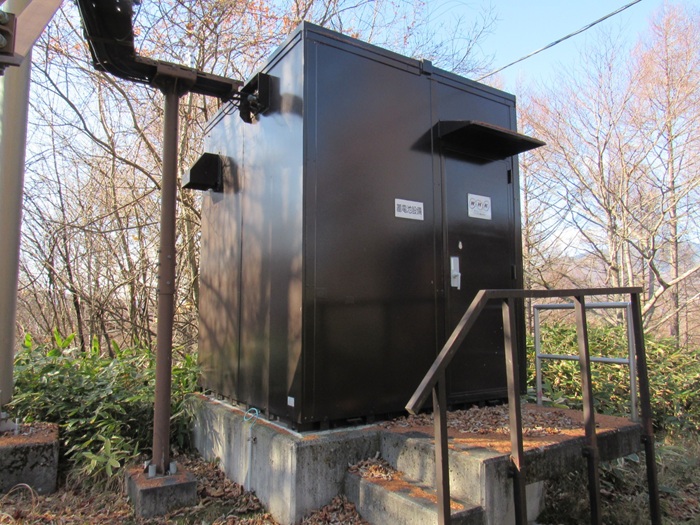

デジタル化の際に新築された局舎です。

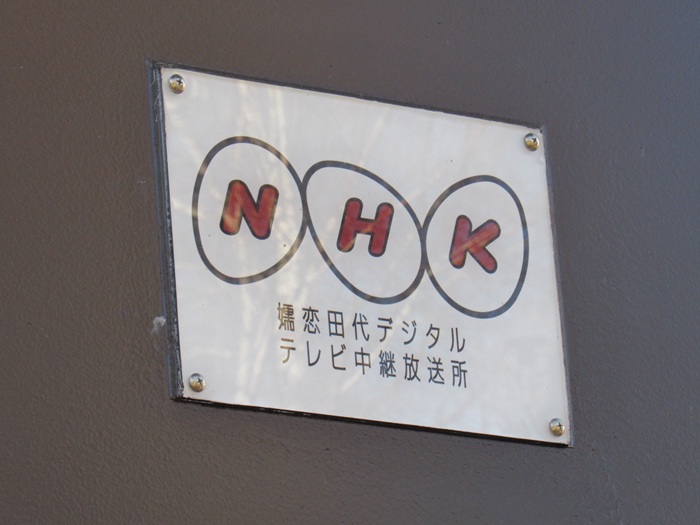

局舎の表札を拡大。

局舎の銘板です。

少し角度を変えて撮影。

さらに角度を変えて撮影。

その他

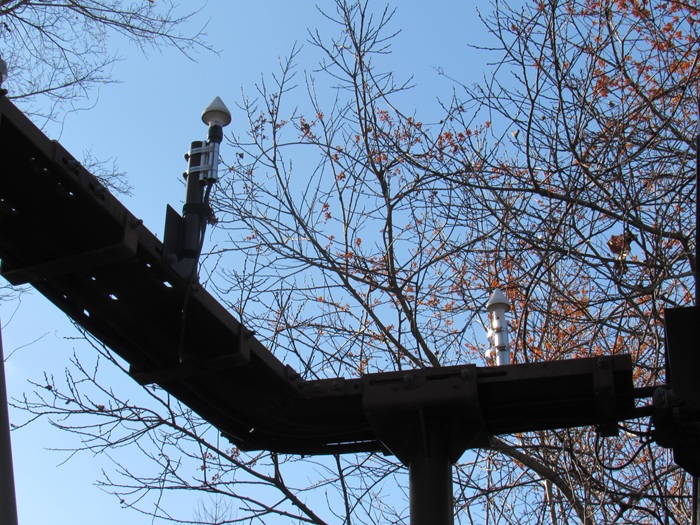

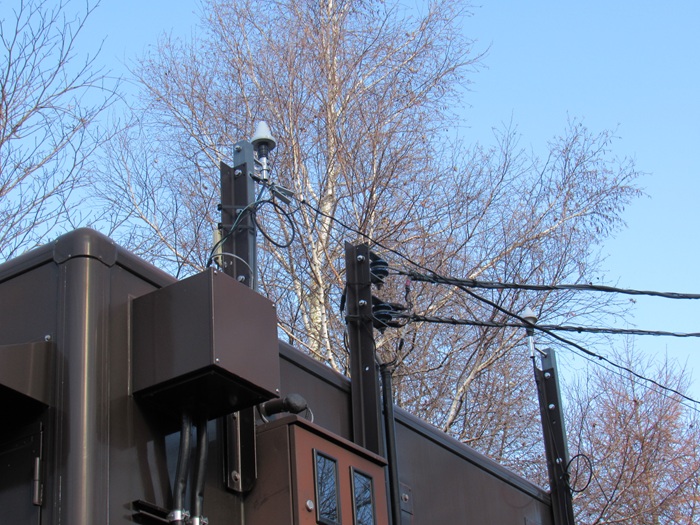

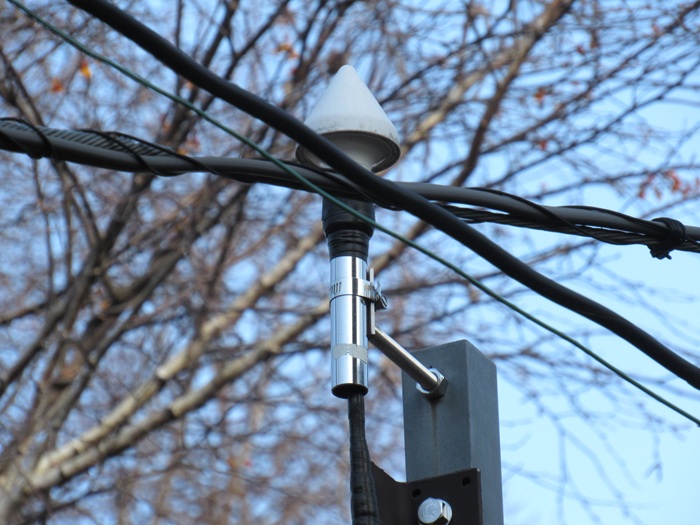

GPSアンテナは2つありました。

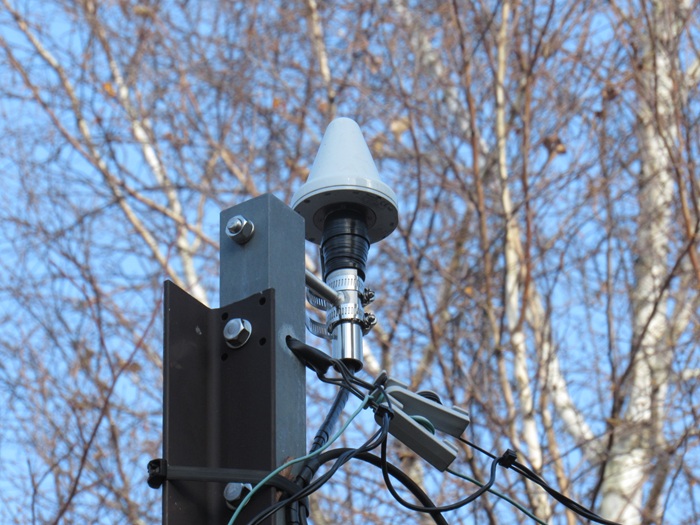

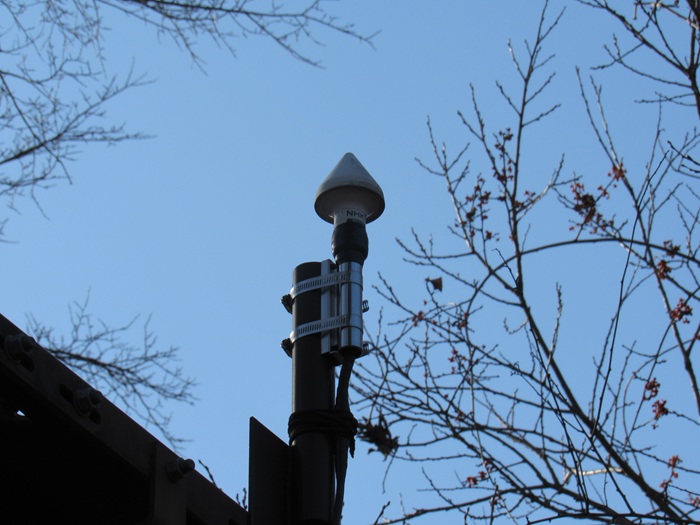

左側のGPSアンテナです。

右側のGPSアンテナです。

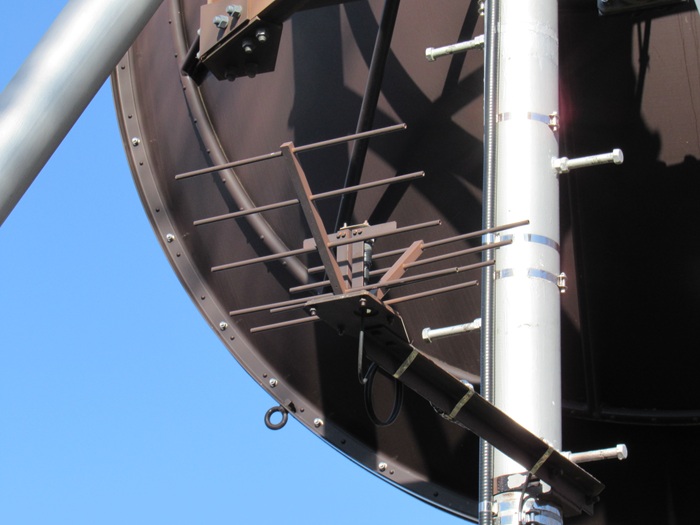

自局のモニターアンテナです。

送信塔の銘板です。

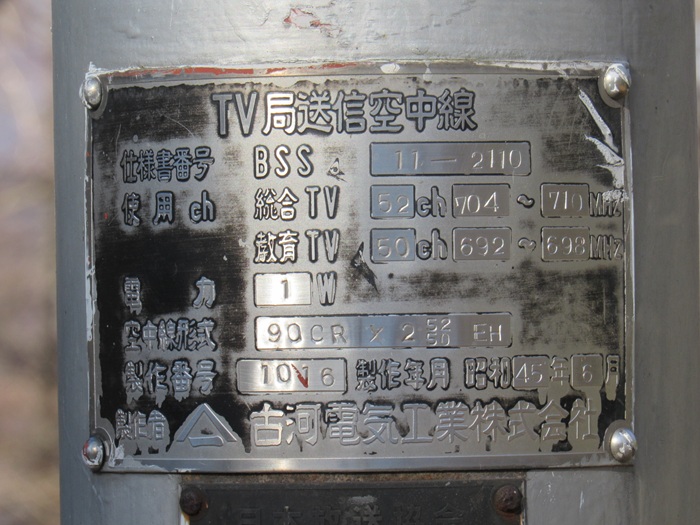

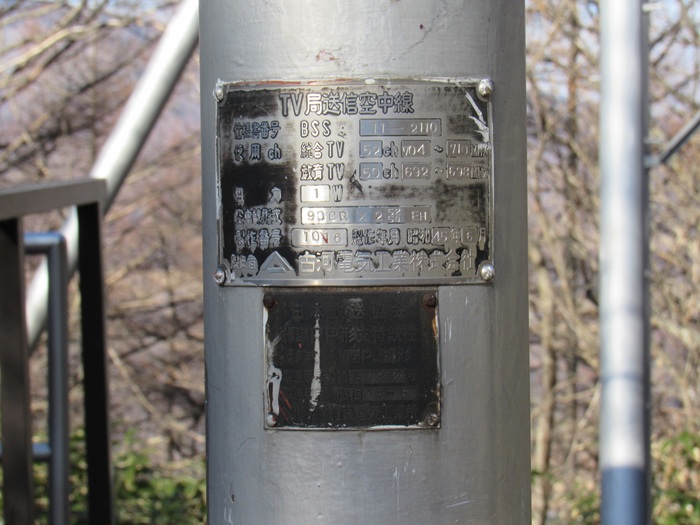

アナログ時代の送信アンテナの銘板です。

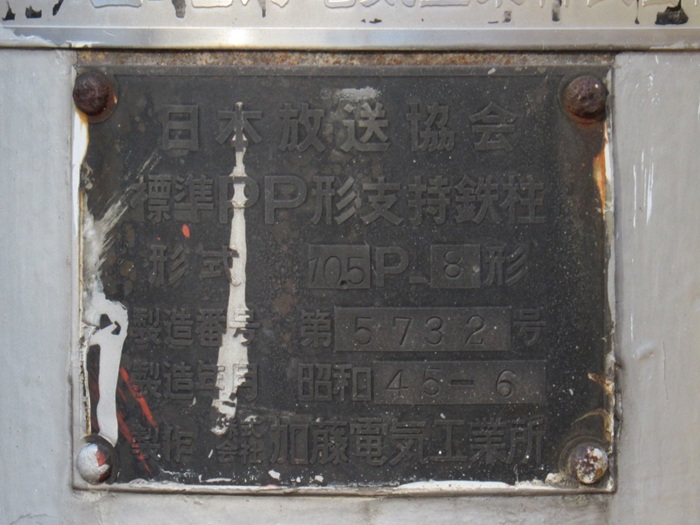

送信塔の銘板です。

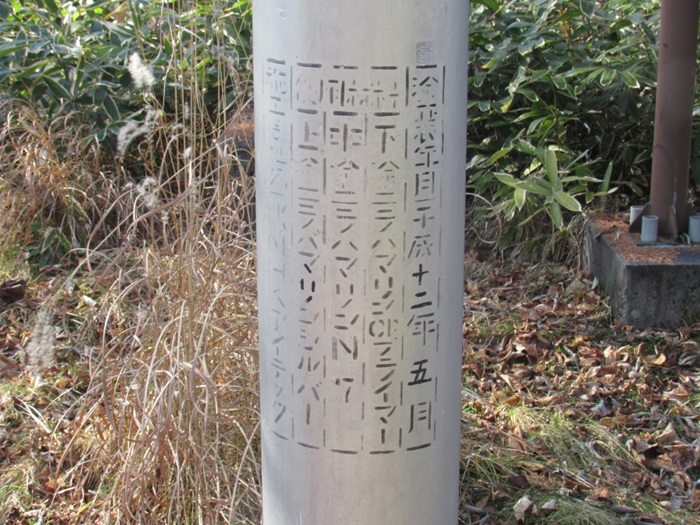

送信塔の塗装に関する表示です。

群馬テレビ・東京民放5局共用

つづいて「群馬テレビ・東京民放5局共用」から解説していきます。
デジタル開局はNHKより一年遅れて2009年12月頃という情報があります。

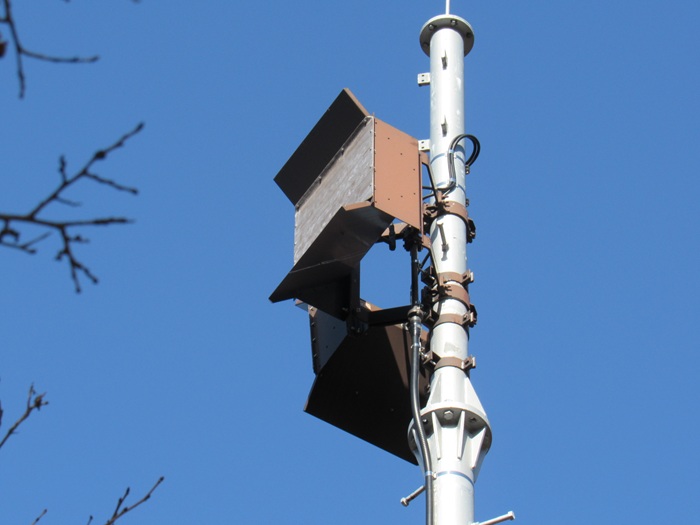

送信アンテナ

群馬テレビ・東京民放5局の合計6波共用の送信アンテナです。

・90CRコーナーリフレクタ1段2面(群馬テレビ・東京民放5局で共用)

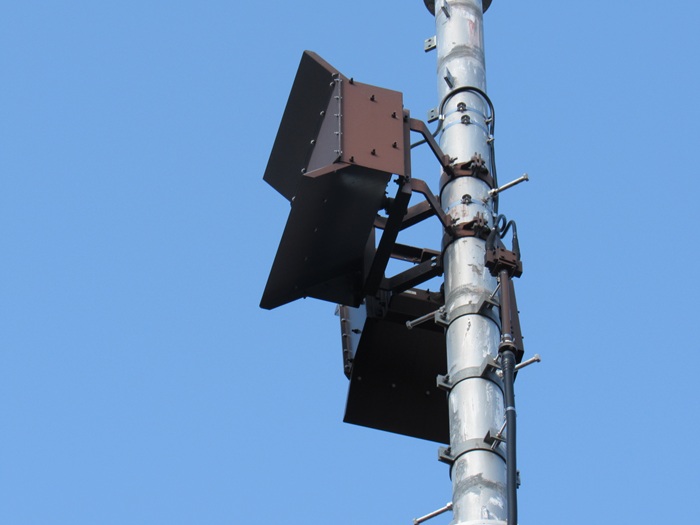

別の角度から撮影。

受信アンテナ

群馬テレビ・東京民放5局の合計6波共用の受信アンテナです。

・4mΦプレートパラボラ(群馬テレビ・東京民放5局で共用:草津局を放送波受信)

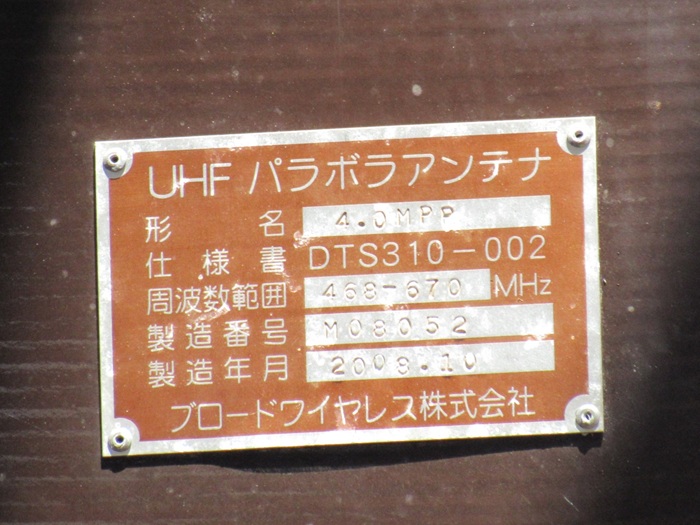

受信アンテナの銘板です。

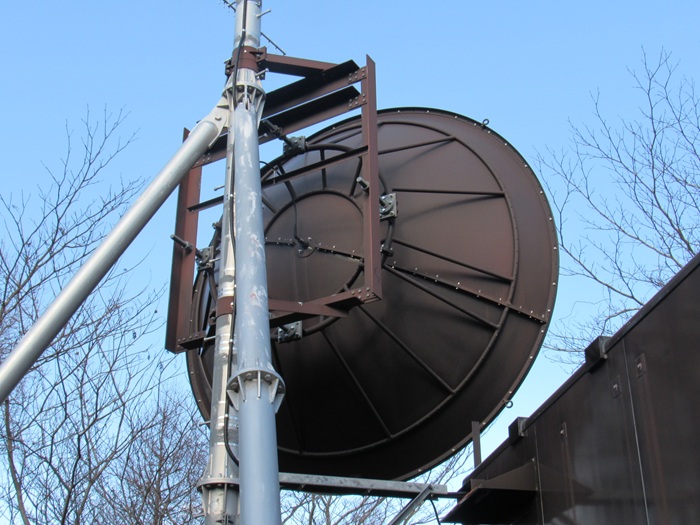

別の角度から撮影。

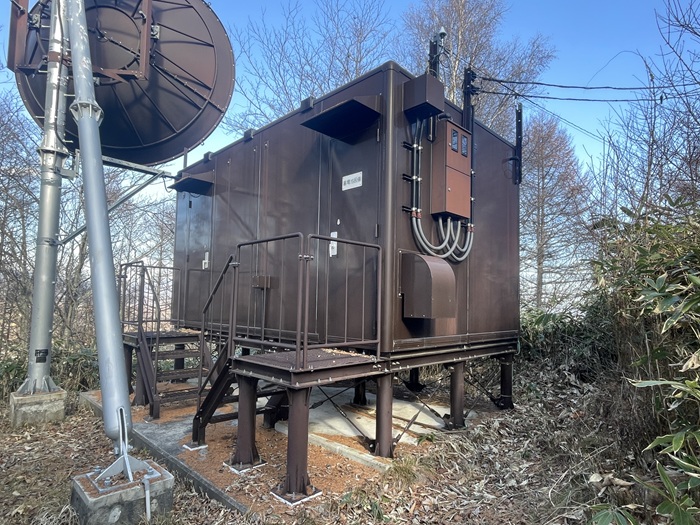

局舎

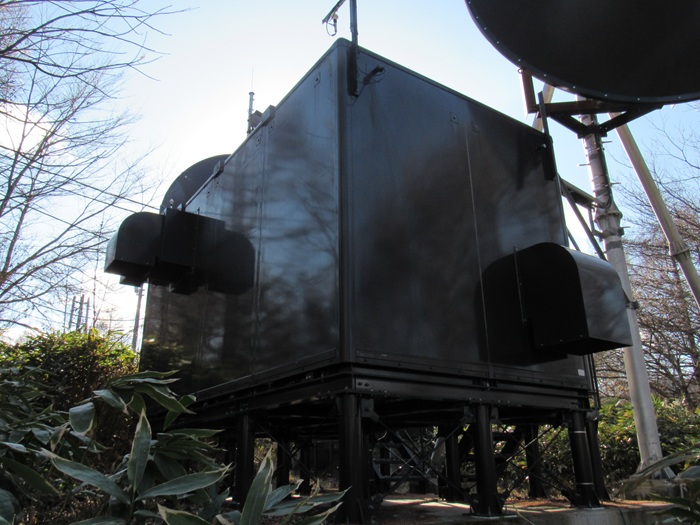

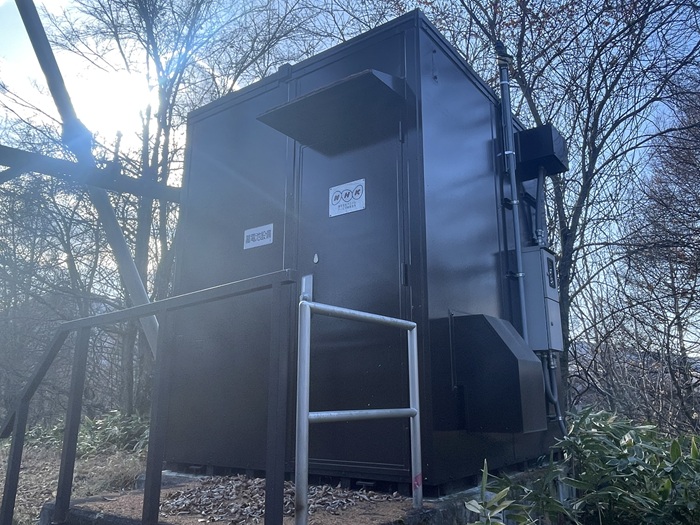

群馬テレビ・東京民放5局で共用の局舎です。
NHKの局舎よりも2倍くらい大型の局舎です。

局舎を別の角度から撮影。

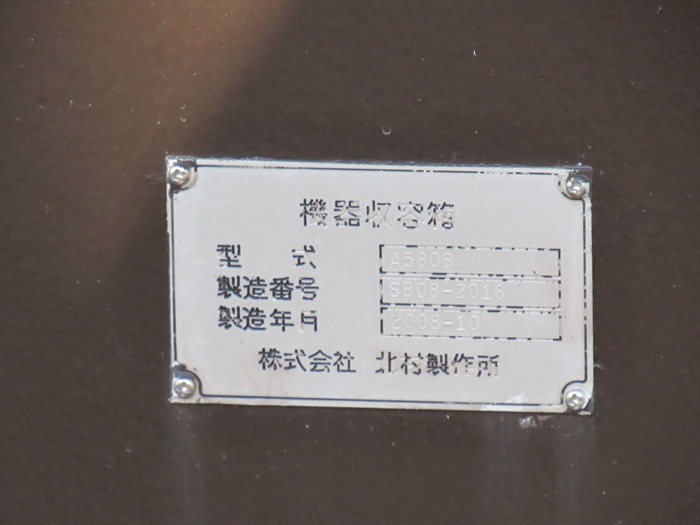

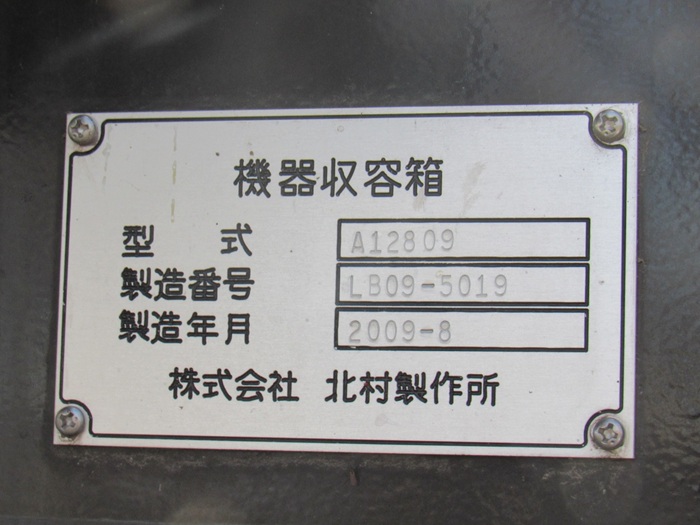

局舎の銘板です。

その他

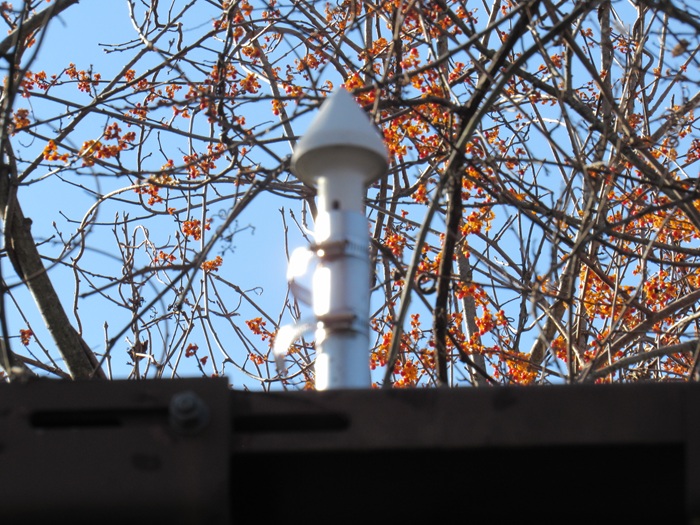

局舎南側のGPSアンテナ×2です。

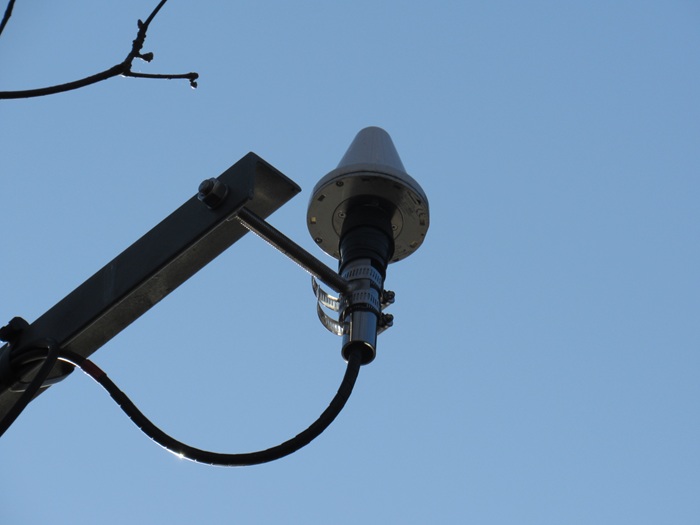

手前側のGPSアンテナを拡大。

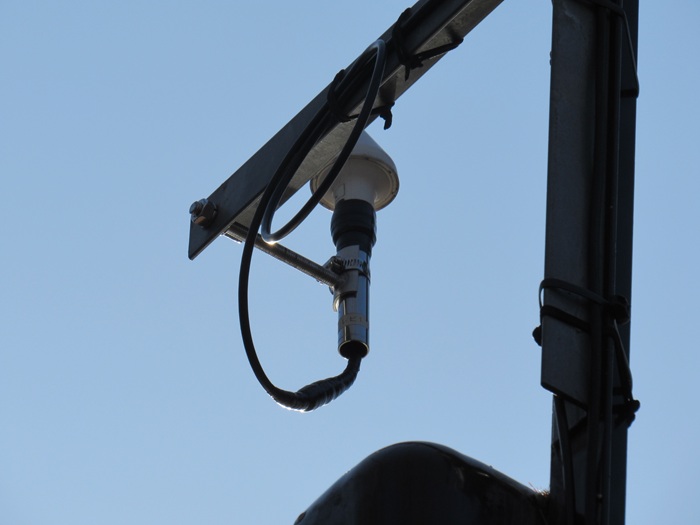

奥側のGPSアンテナを拡大。

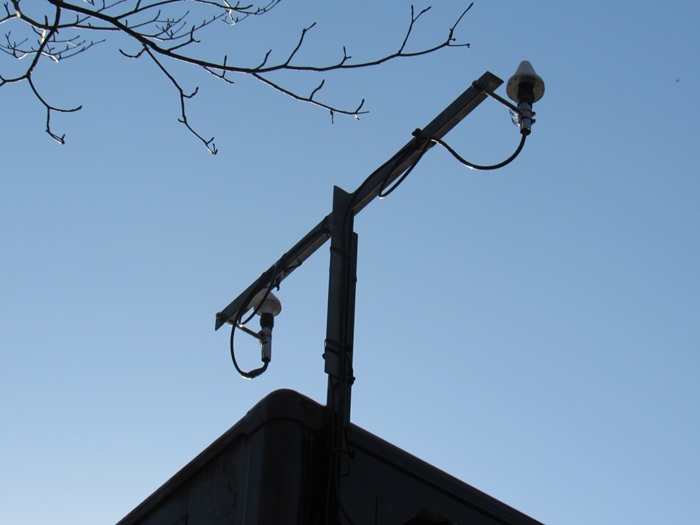

局舎北側のGPSアンテナ×2です。

奥側のGPSアンテナを拡大。

手前側のGPSアンテナを拡大。

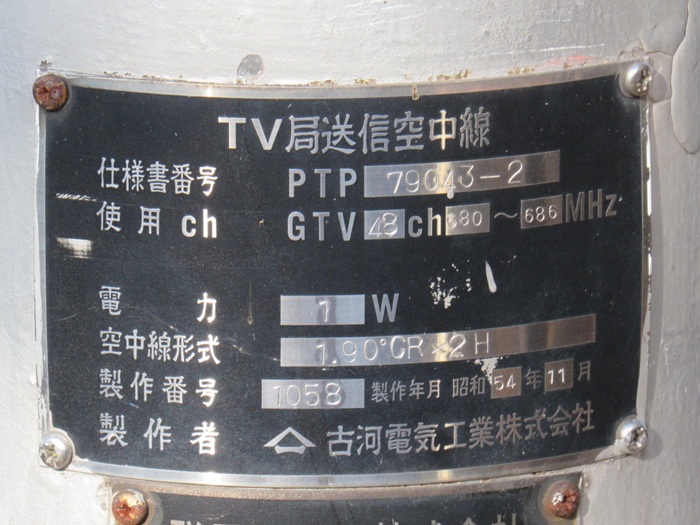

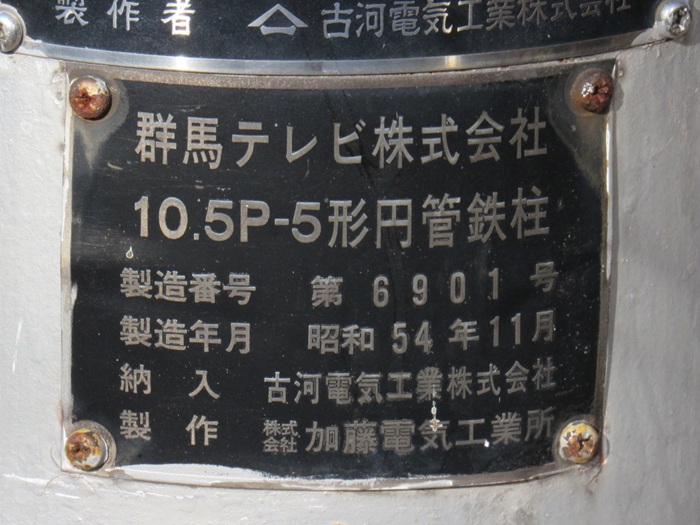

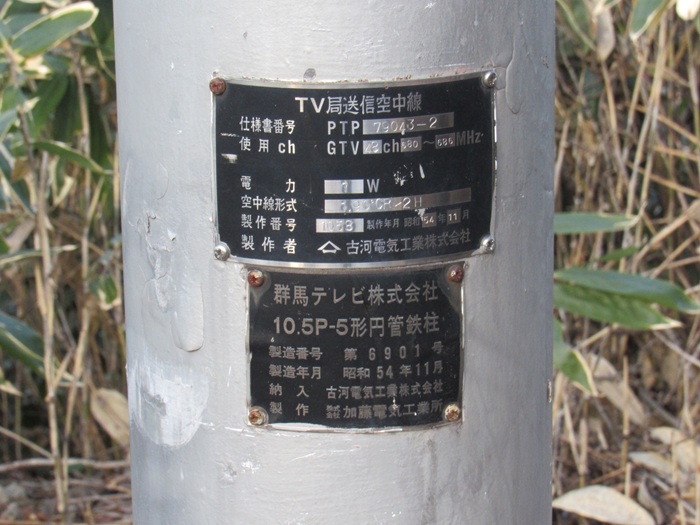

送信塔の銘板です。群馬テレビ単独のアナログ時代のものです。

アナログ時代の送信アンテナに関する銘板を拡大。

送信塔の銘板です。アナログ時代のものをデジタルでも継続利用しているのでかなり古い銘板ですね。

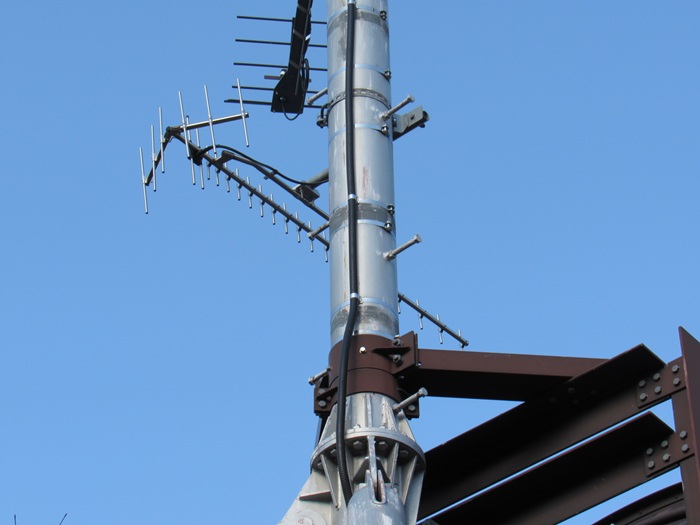

民放では予備で八木アンテナでも草津局を受けています。

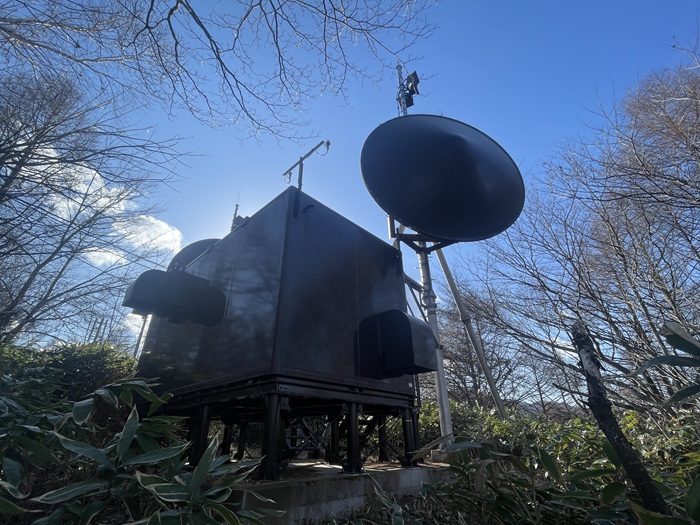

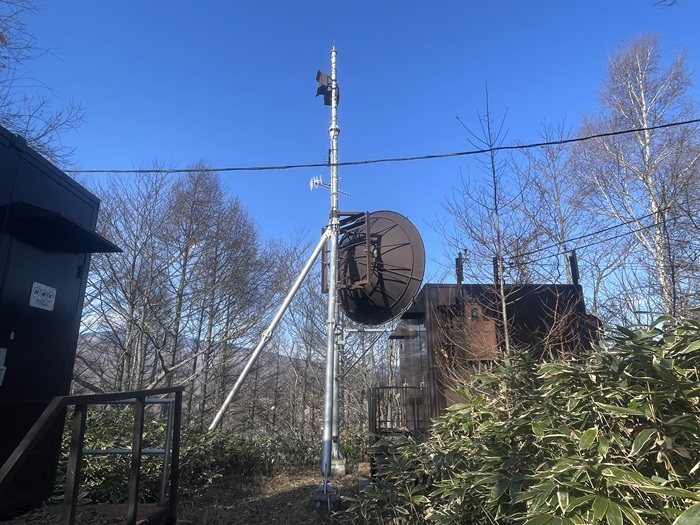

最後に角度を変えて全体像を撮影。

景色・その他

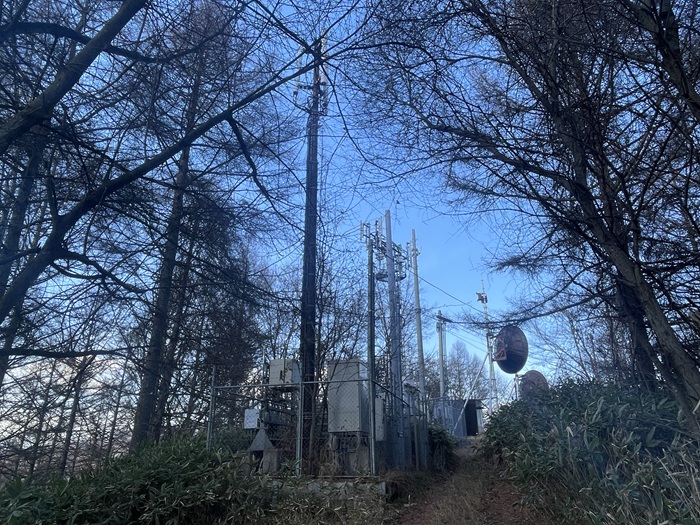

テレビ送信所の手前には携帯電話基地局(ドコモとau)がありました。

民放テレビ送信所付近からうっすらと麓の景色が見えました。

送信所への登局路はこんな道を進みます。

2018年06月02日訪問時

2018年06月02日訪問時の画像です。
初訪問時の写真です。サイト開設当初の編集手法のためお見苦しい点がございます。

送受信系のはなし

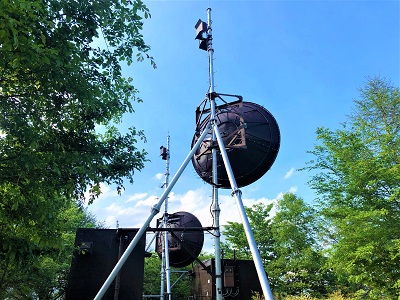

送信塔が2塔あり、真横にそれぞれ一つ局舎があります。
奥が群馬テレビと在京広域5社の局舎、
手前がNHK単体の局舎です。

送信部はコーナーリフレクターアンテナ1段2面で
奥の送信塔アンテナで群馬テレビ、東京民放5局の送信、
手前の送信塔アンテナでNHK2波を送信しています。

受信部はそれぞれ塔中心部の4mプレートパラボラアンテナで
NHK、群馬テレビ、東京民放5局の電波を草津中継局から受信しています。
奥側送信塔のUHF20素子八木は予備受信用だと思われます。
受信はすべて草津中継局をエア受けです。
