嬬恋三原テレビ中継局(群馬県・吾妻郡嬬恋村)

「群馬県吾妻郡嬬恋村鎌原(JR吾妻線三原トンネル台地)」にあるテレビ中継局です。
アナログ時代はNHK・群馬テレビのみの開局でした。
アナログ当時は送信塔・送信アンテナはNHK・GTVで共用、局舎・受信アンテナは個別だったという情報があります。
デジタルではNHKのみ開局しました。

デジタル化の際にNHKは局舎を新築しています。送信塔はアナログ時代から継続利用です。

■初回訪問日:2018年10月29日
■最終訪問日:2025年12月01日

2025年12月01日訪問時

2025年12月01日訪問時の画像です。
約7年ぶりに再訪問しました。特に変化はありませんでした。

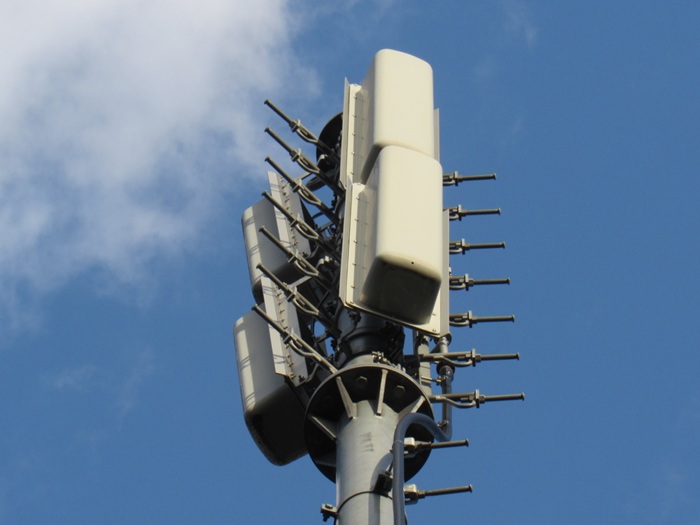

送信アンテナ

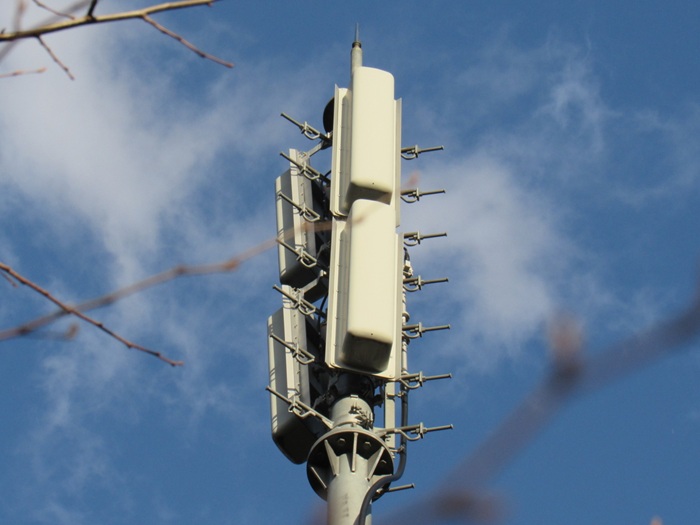

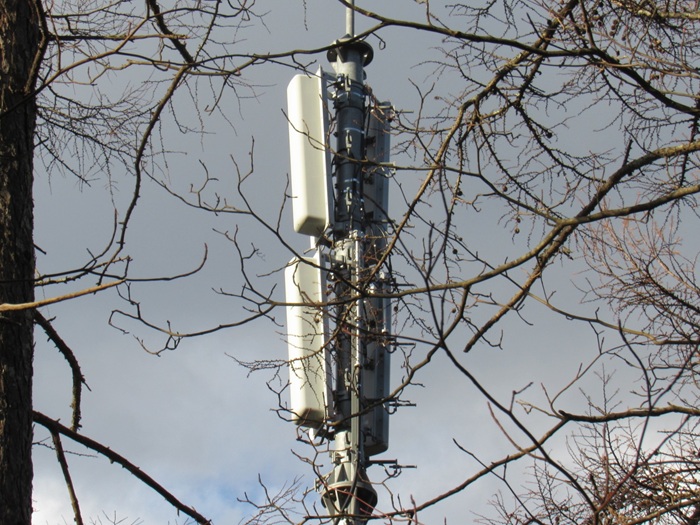

NHK総合・Eテレで共用の送信アンテナです。

・4L双ループ2段2面(NHK総合・Eテレで共用)

少しだけ角度を変えて見上げショット。

さらに角度を変えて撮影。

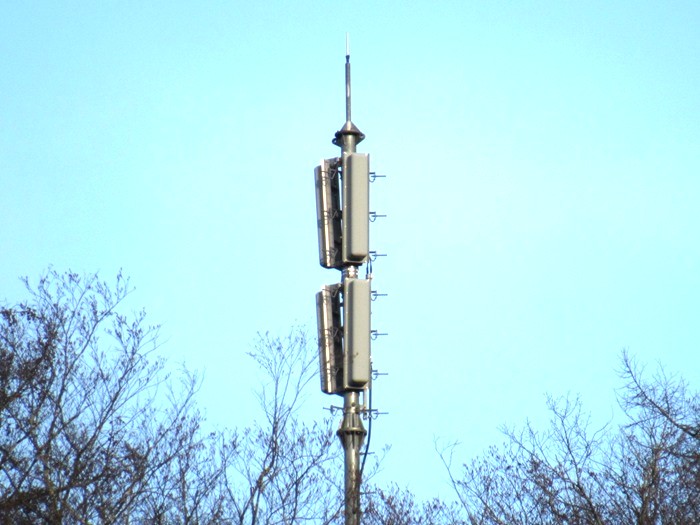

麓から遠望撮影した送信アンテナです。

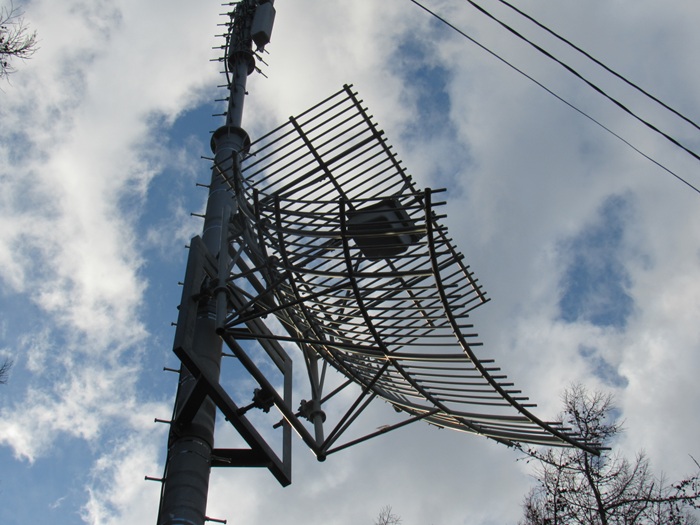

受信アンテナ

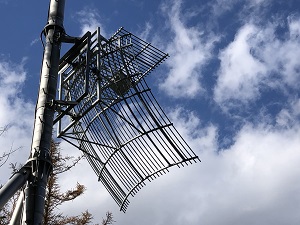

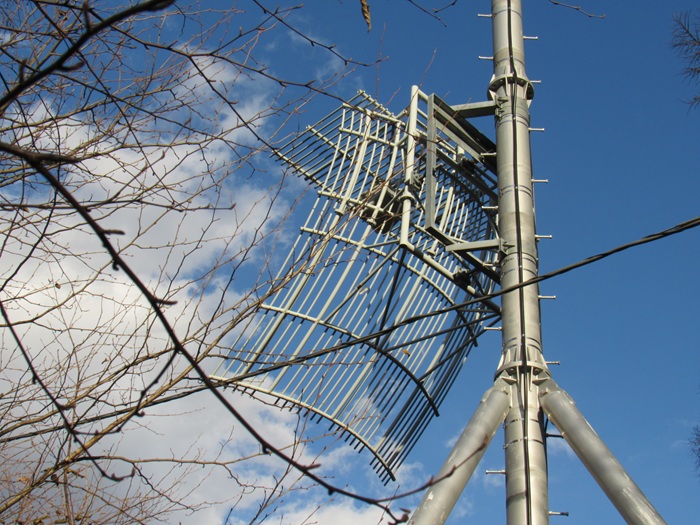

NHK総合・Eテレで共用の受信アンテナです。

・2.4mオフセットグリッドパラボラ(NHK総合・Eテレで共用:草津局を放送波受信)

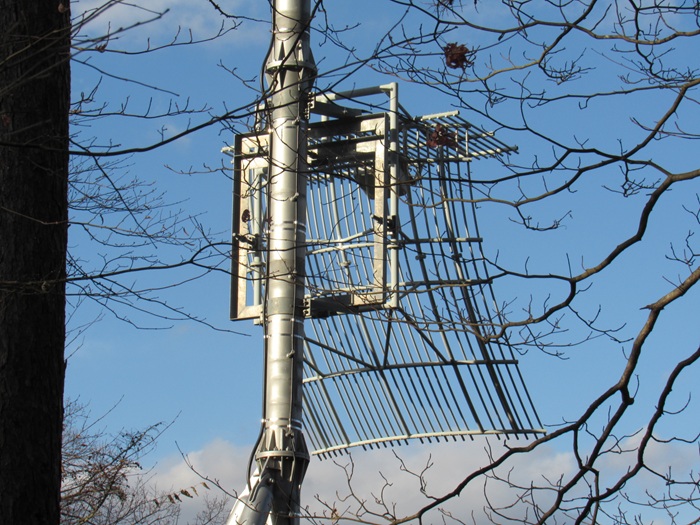

別の角度から撮影。

さらに別の角度から撮影。

局舎

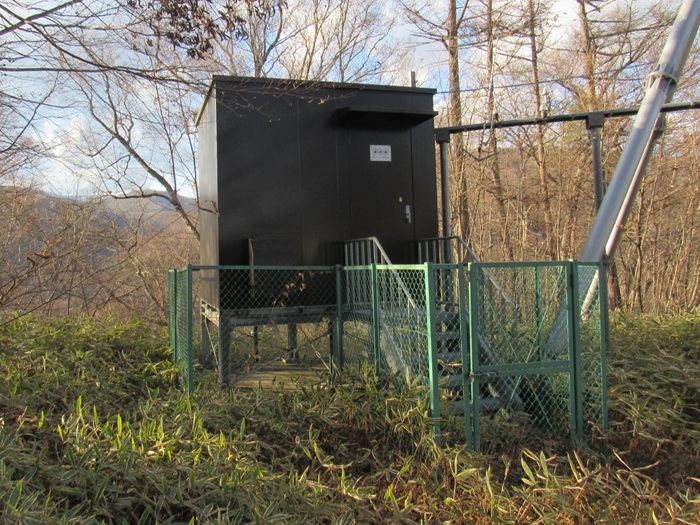

デジタル化の際に新築された局舎です。

表札です。

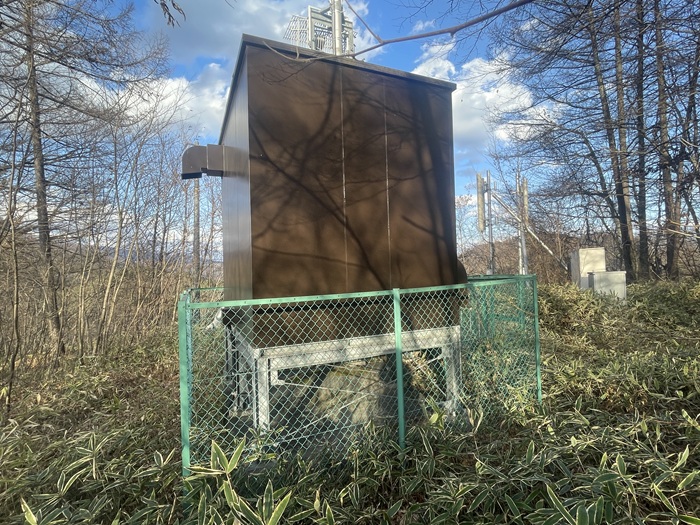

南側から局舎を撮影。

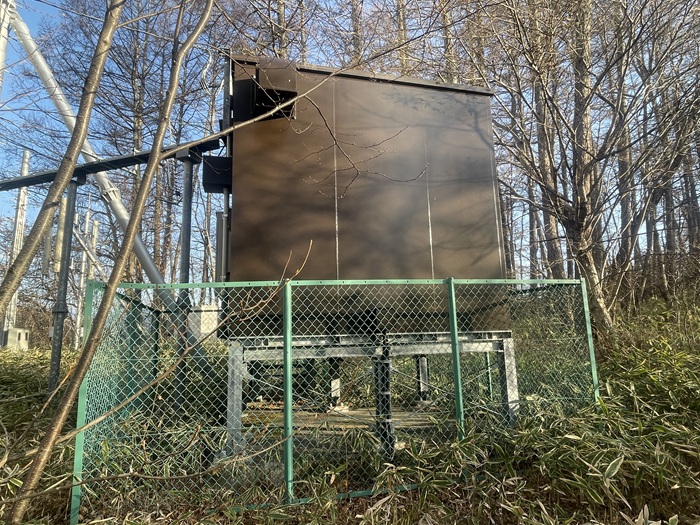

西側から局舎を撮影。
断崖絶壁に局舎が建っているため、これ以上下がって撮影できません。

遠望撮影

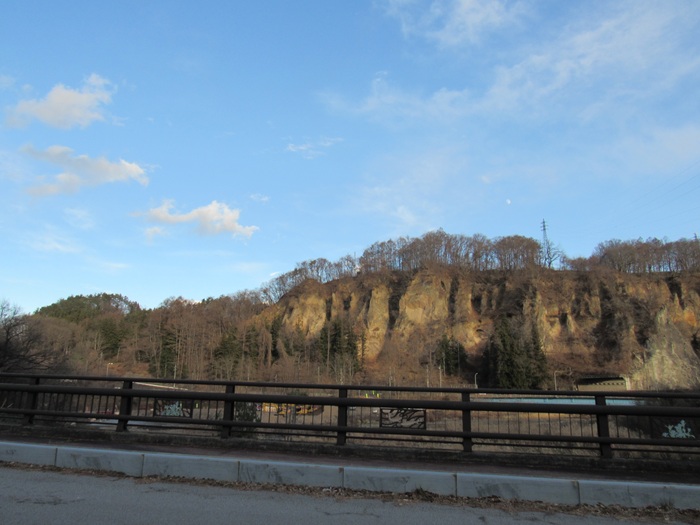

東京電力・西窪発電所付近に架かる「万座川橋」から遠望撮影しました。

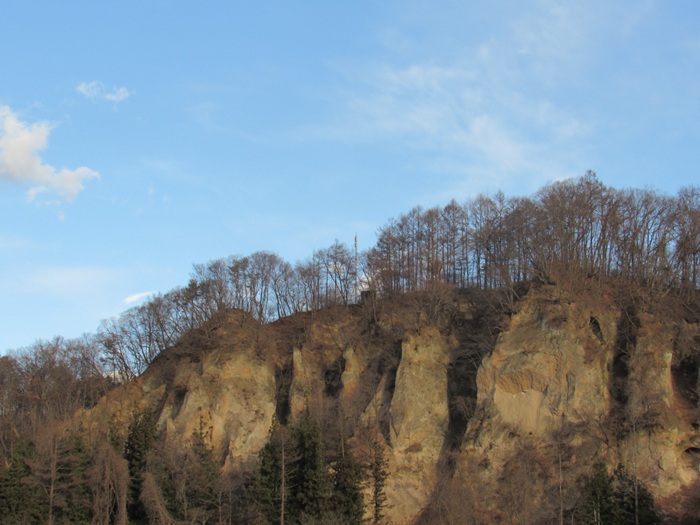

送信所から見て西側から撮影。

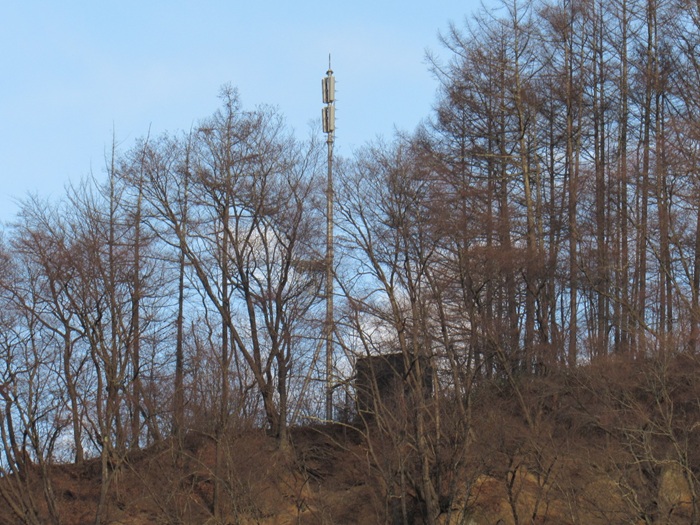

少し拡大しました。

はっきりと送信所が確認できます。

その他

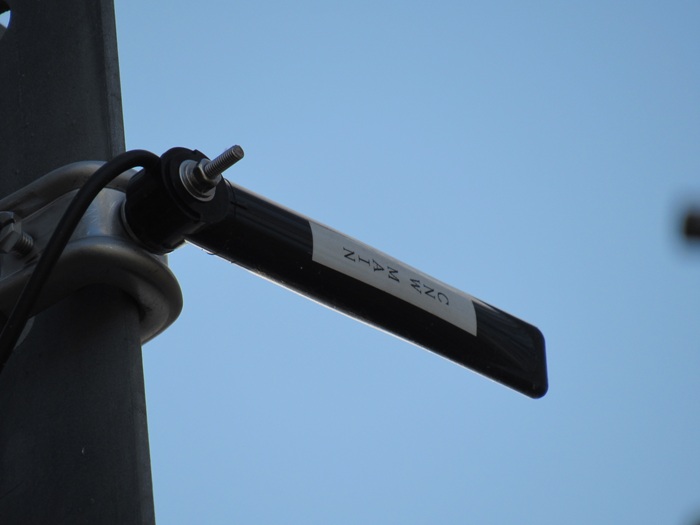

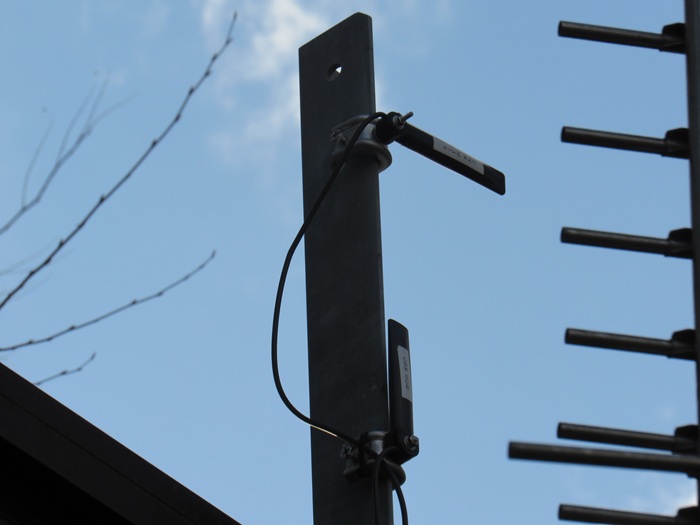

機器の監視通報用のアンテナです。2つありました。

上部のアンテナです。メインアンテナ。

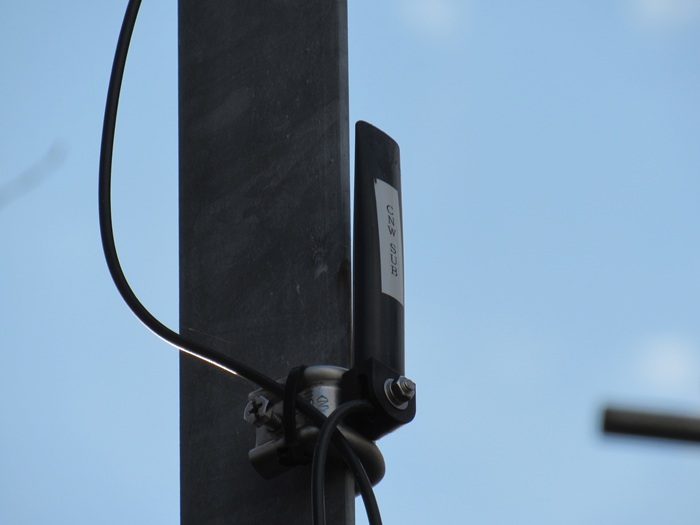

下部のアンテナです。こちらはサブアンテナです。

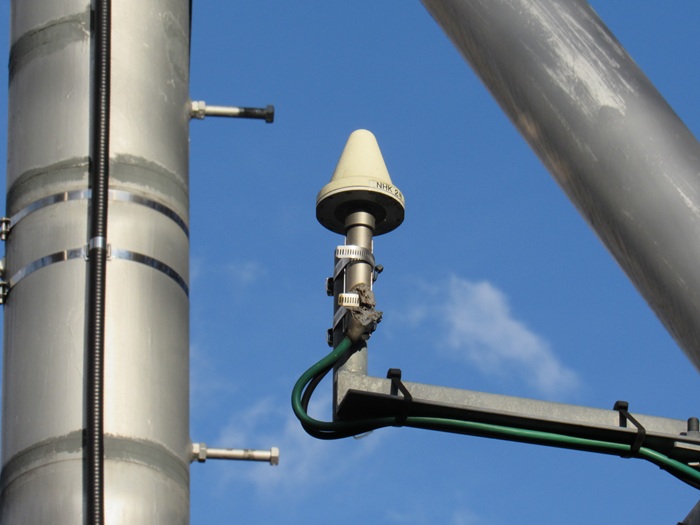

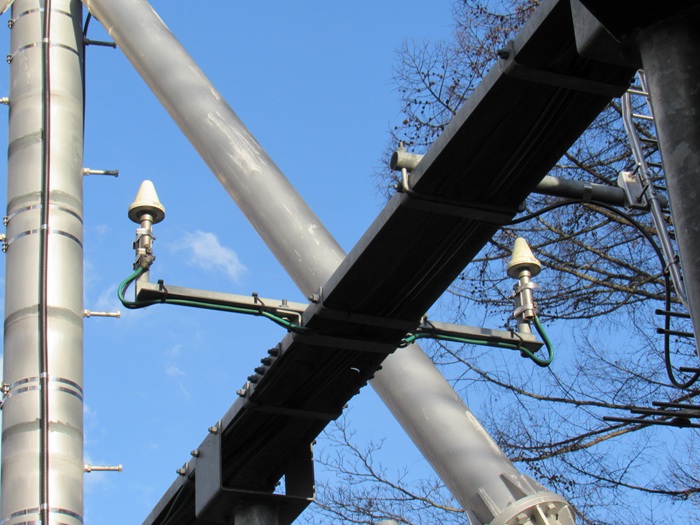

GPSアンテナは2つありました。

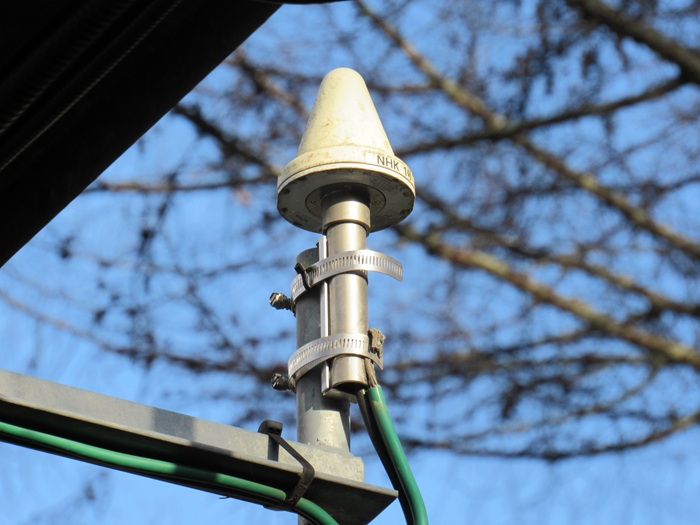

左側のGPSアンテナを拡大。

右側のGPSアンテナを拡大。

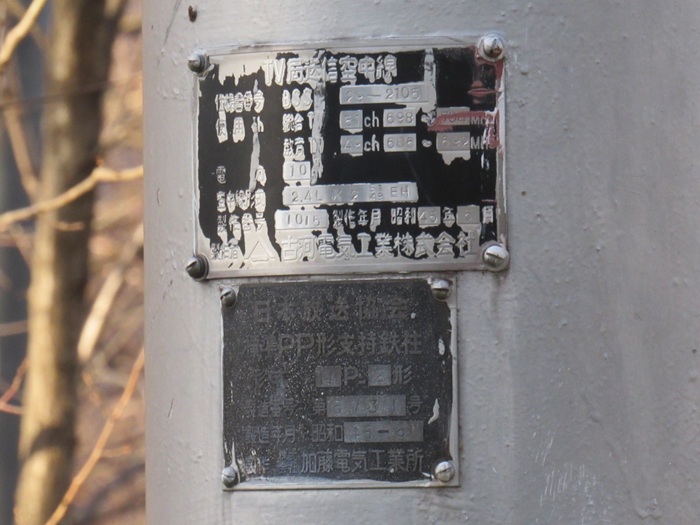

送信塔に付いている銘板です。

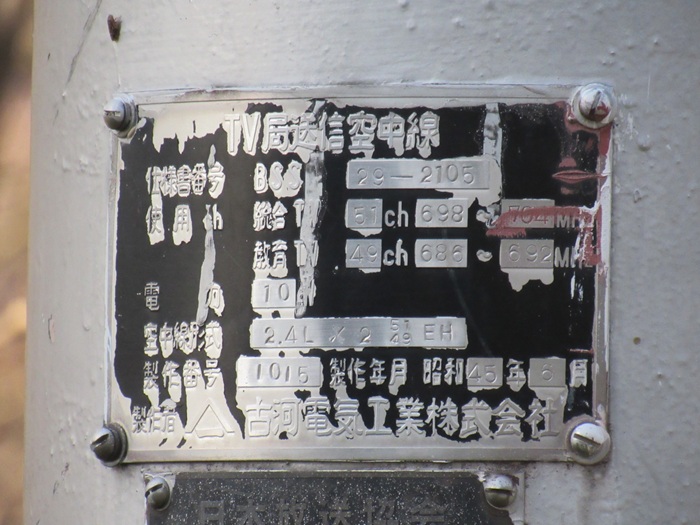

送信アンテナに関する銘板を拡大。アナログ時代のものです。

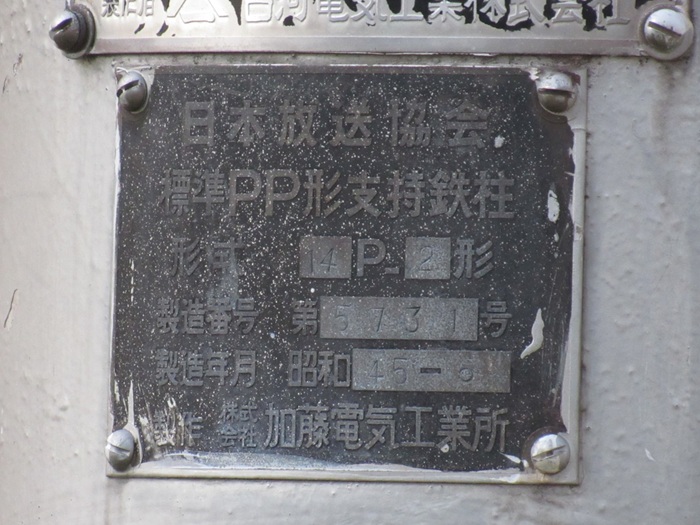

送信塔自体の銘板です。昭和45年6月製造。

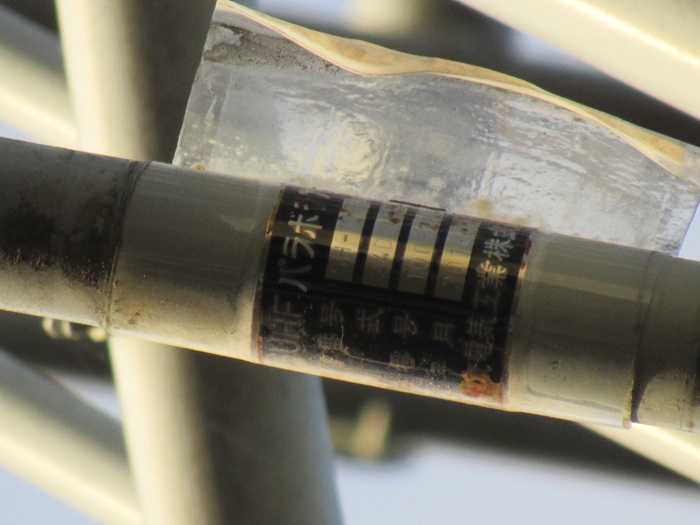

受信アンテナの銘板です。

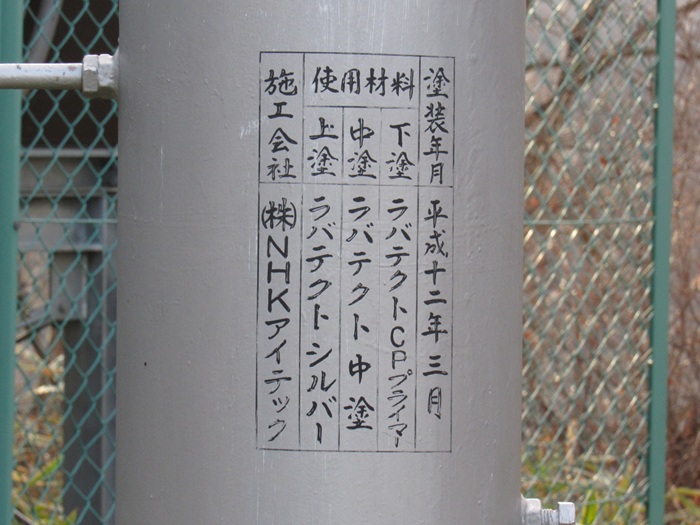

送信塔の塗装に関する表示です。

2018年10月29日訪問時

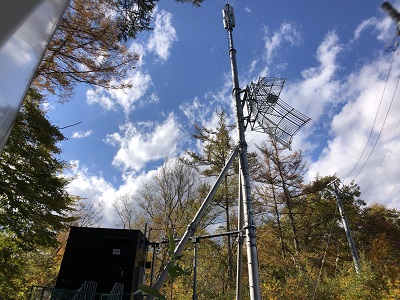

2018年10月29日訪問時の画像です。
今回が初訪問です。サイト開設当時の編集手法のためお見苦しい点がございます。

送信アンテナ

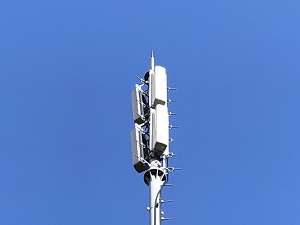

テレビの送信アンテナです
双ループ2段(4L?)2面でした。

受信アンテナ

局舎

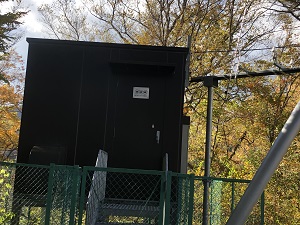

テレビの局舎です。
局名が貼ってありました。

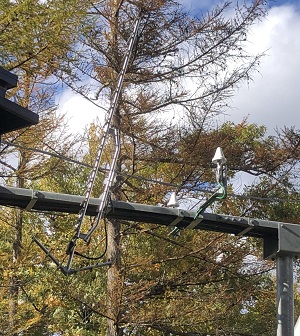

モニターアンテナ(八木20素子)やGPSなどが
ケーブル架についていることも確認しました。

おまけ

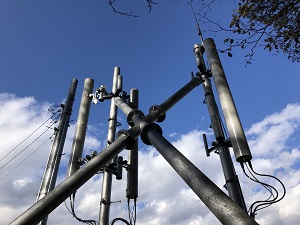

送信所真横にソフトバンクの基地局がありました。
アンテナがかなり低いところについていたのでじっくり観察できます。
