横川テレビ中継局(群馬県・安中市)

「群馬県安中市松井田町横川字横川1076(梅ヶ丘・碓氷峠鉄道文化むら北方の山)」にあるテレビ中継局です。
アナログ時代はNHK・群馬テレビのみの開局でした。
デジタル化の際に東京民放5局も開局しました。

アナログ時代はNHK、群馬テレビでそれぞれ個別に送信所を構えていました。
デジタル化の際に旧群馬テレビ送信所の隣接地に全局共用で送信所を新築しました。

■初回訪問日:2018年05月01日
■最終訪問日:2025年10月18日

2025年10月18日訪問時

2025年10月18日訪問時の画像です。
早朝の訪問＆天気が良くなかったので画像が暗めです。

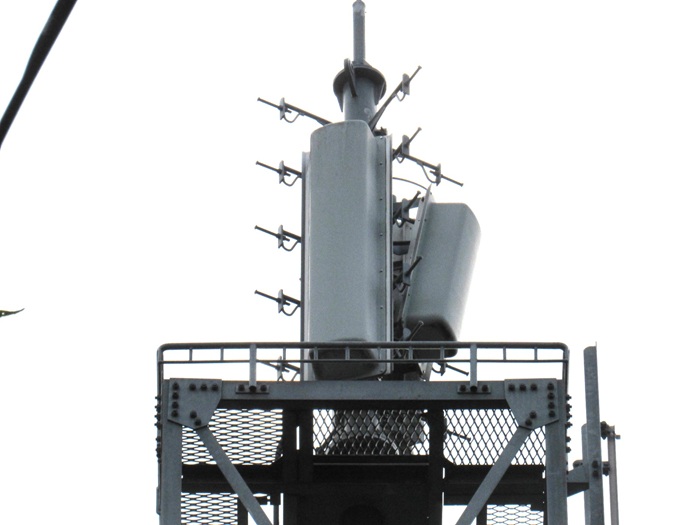

送信アンテナ

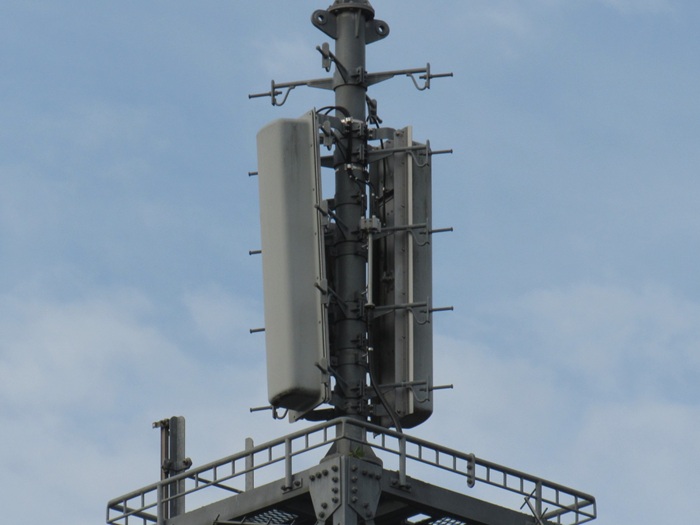

全局共用の送信アンテナです。

・4L双ループ2面+2L双ループ1面(全局共用)

北東側からから撮影。

西側からから撮影。

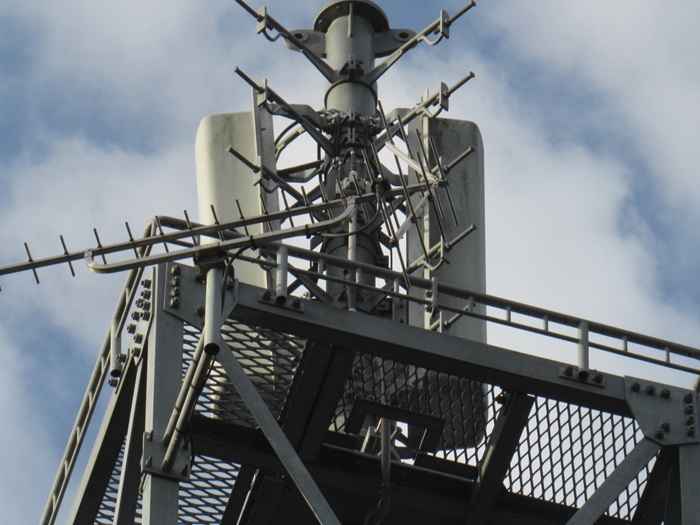

見上げショット。

受信アンテナ

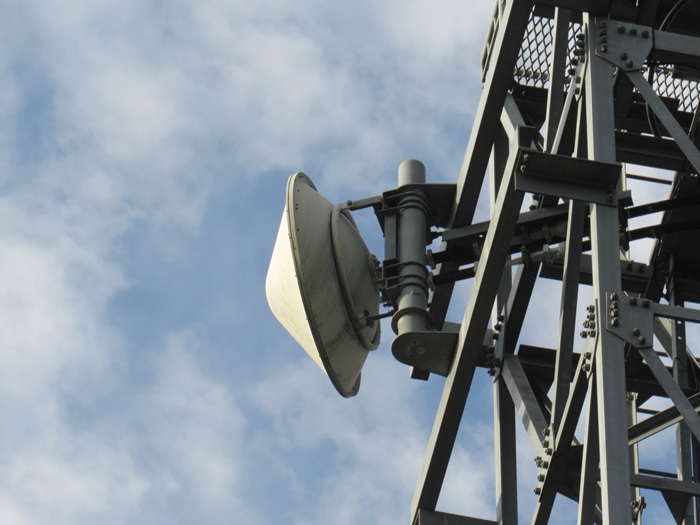

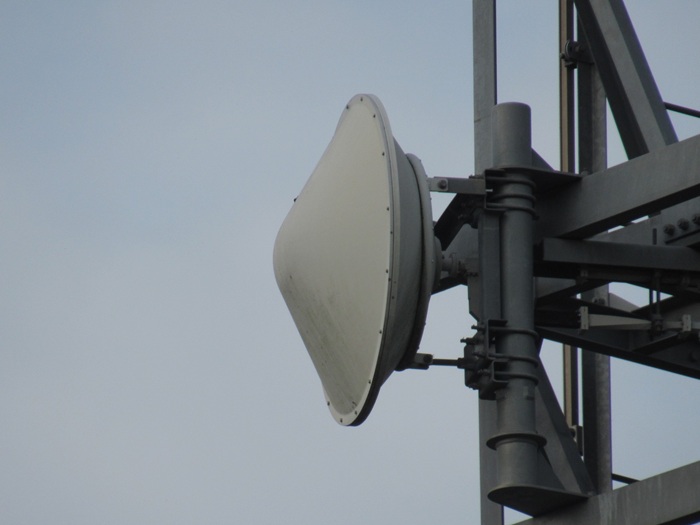

全局共用のTTL受信アンテナです。

・1.2mΦプレートパラボラ(全局共用:妙義TTL固定局からTTL受信)

別の角度から撮影。

局舎

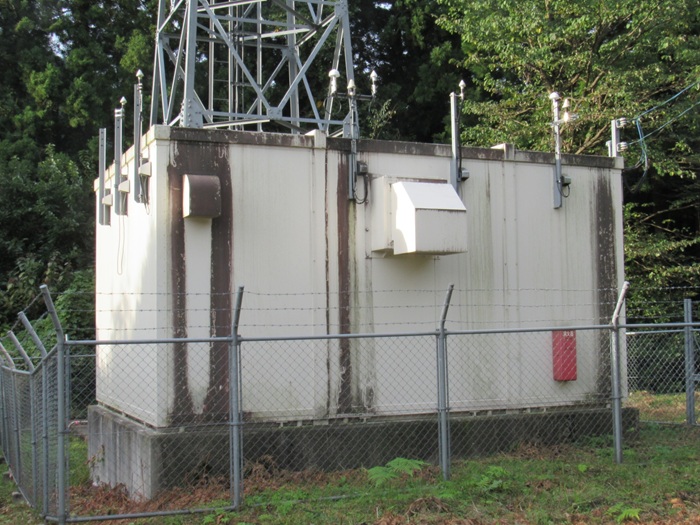

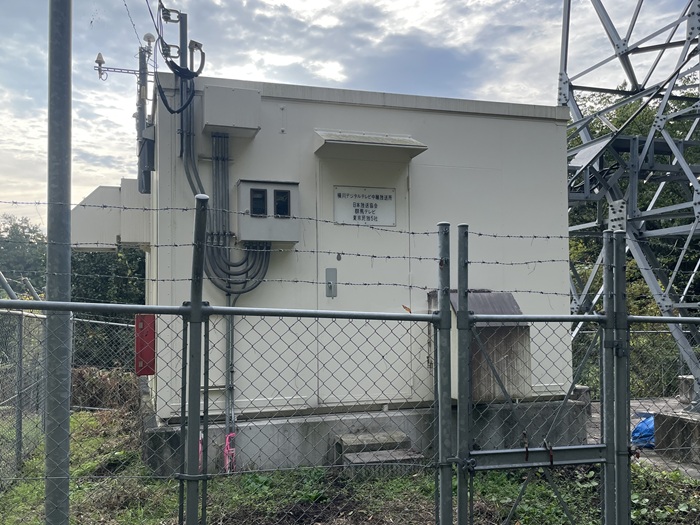

デジタル化の際に新築された全局共用の局舎です。

局舎の表札です。

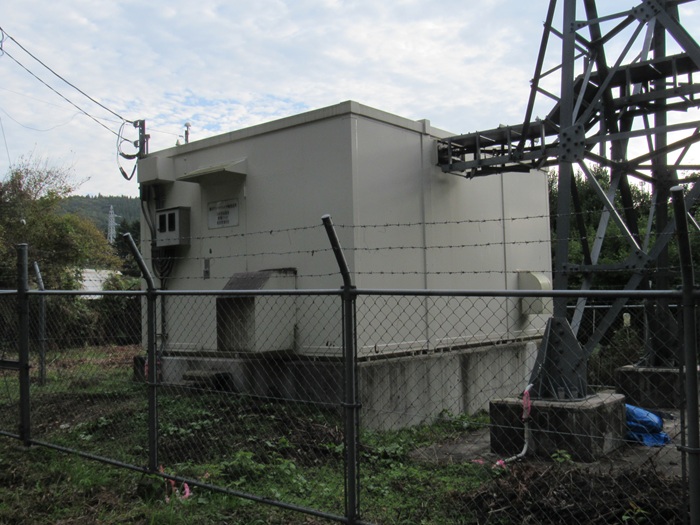

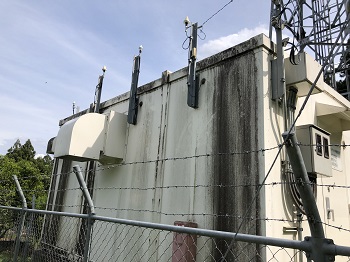

別の角度から撮影。たくさんのGPSアンテナが見えます。

さらに別の角度から撮影。

その他

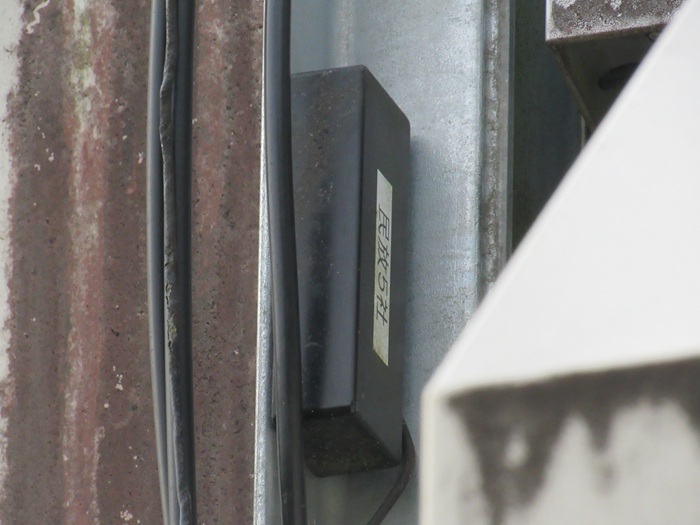

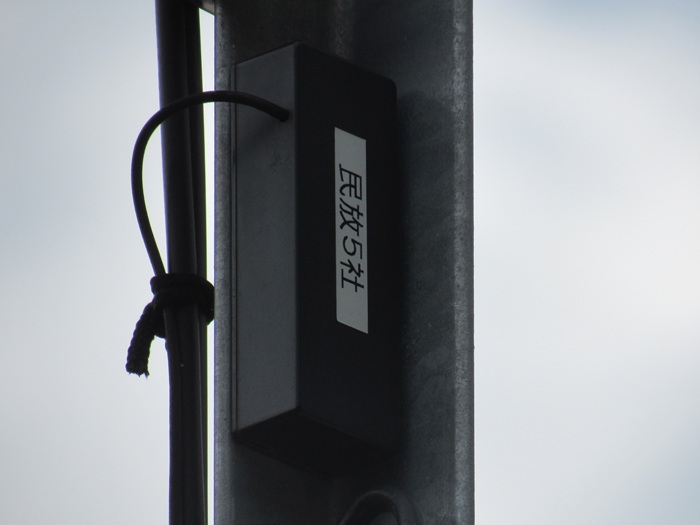

機器の監視・通報用アンテナです。
民放のもので2つあるうちの一つです。

もう片方のアンテナです。

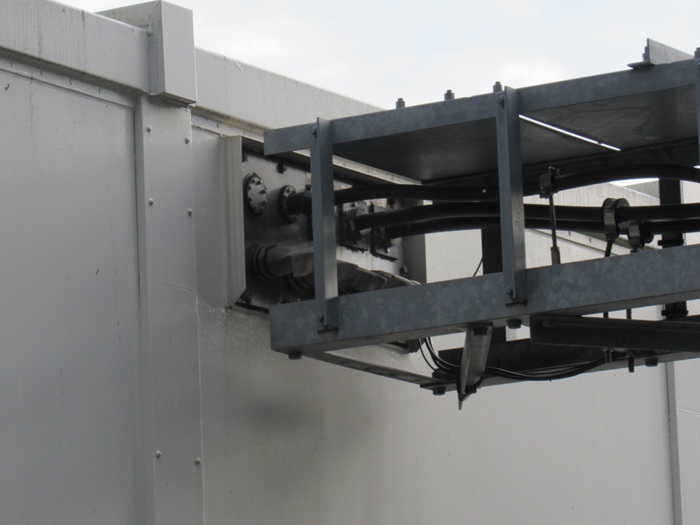

局舎から送信塔へ向かうケーブル。

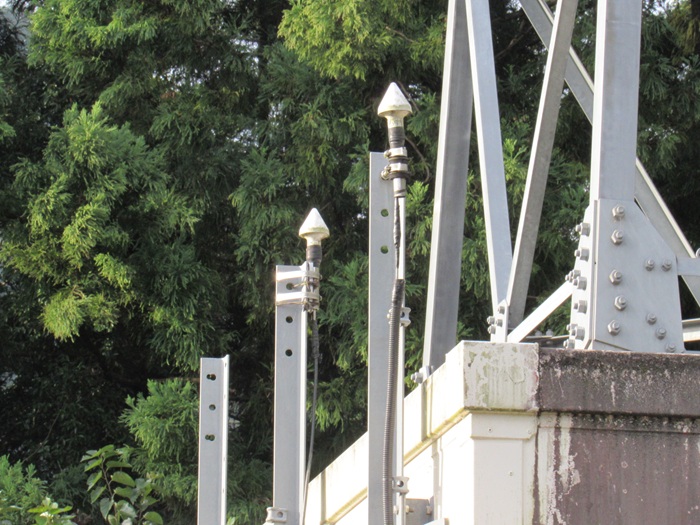

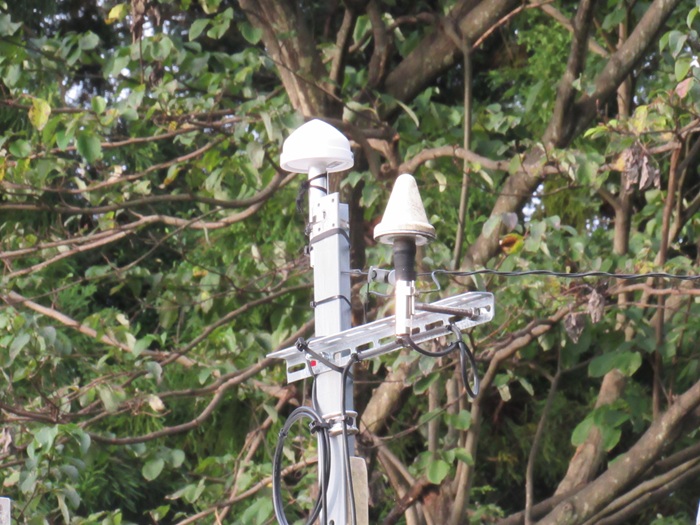

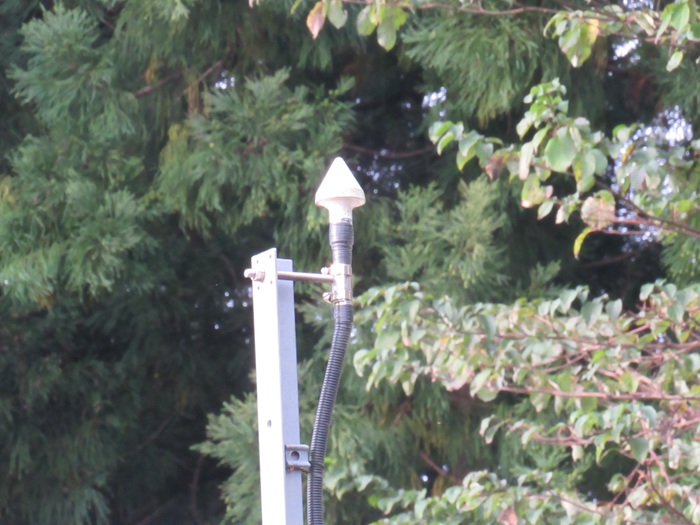

東側のGPSアンテナです。
奥がNHK、手前が群馬テレビのようです。

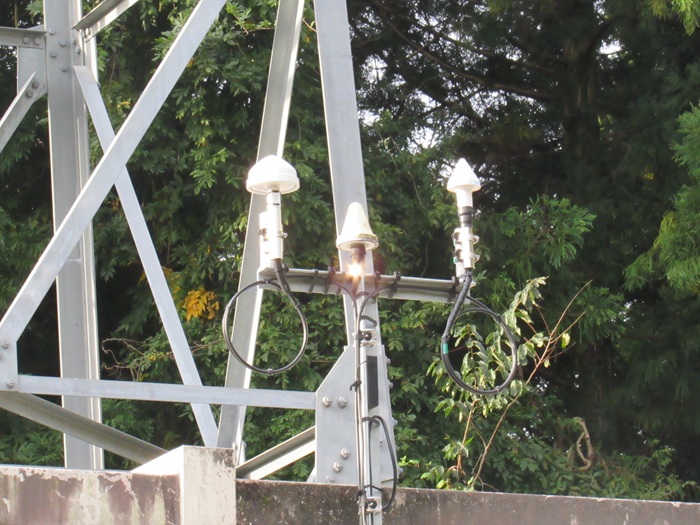

北側のGPSアンテナ×3です。

これは群馬テレビのGPSアンテナのようです。

西側のGPSアンテナ×2です。

全体で合計8個のGPSアンテナがありました。
NHK・群馬テレビ・東京民放5社でそれぞれ2つずつ使用していると思うのですが、
形の違う平べったいGPSアンテナの使用社が分かりませんでした。

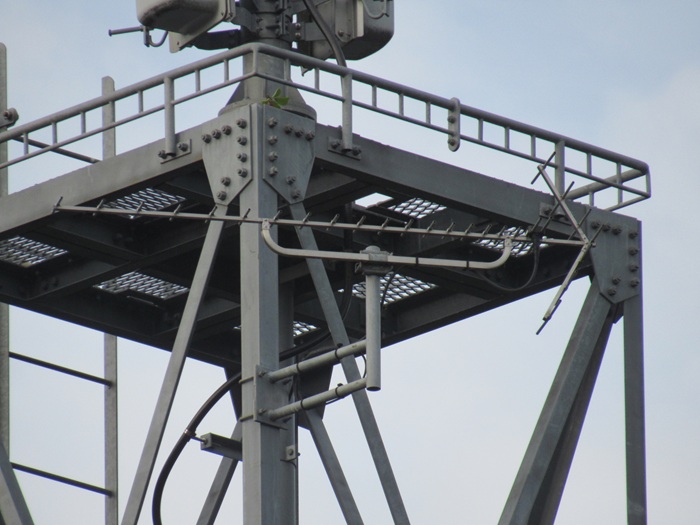

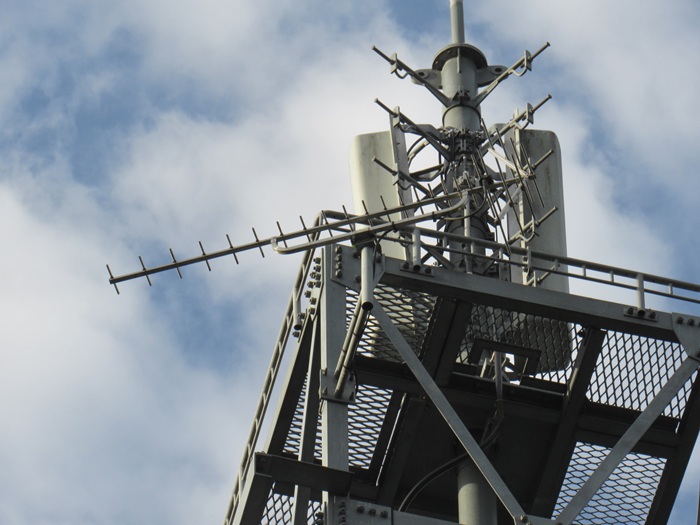

自局のモニターアンテナです。
贅沢に八木アンテナを使っています。

関東の送信所でよくあるTTL受信の予備に設置されている八木アンテナです。
TTL受信親局と同じ「妙義局」を放送波受信しています。
おそらく東京民放5局が使用しているアンテナです。

別の角度から撮影。

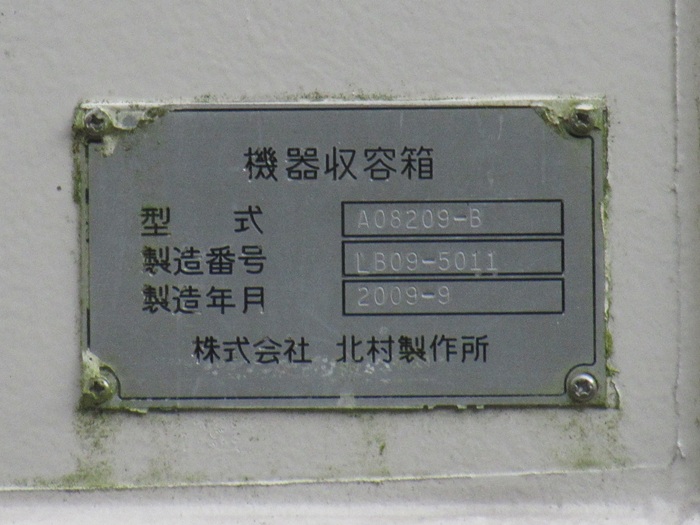

局舎の銘板です。

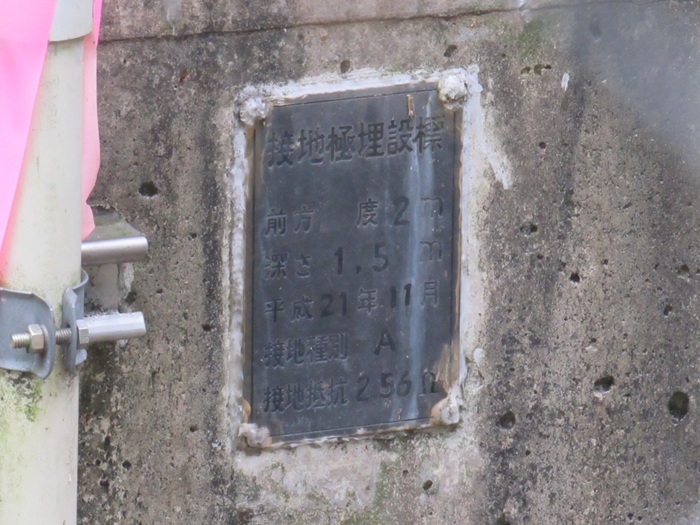

送信塔の基礎に設置された接地関係の表示です。

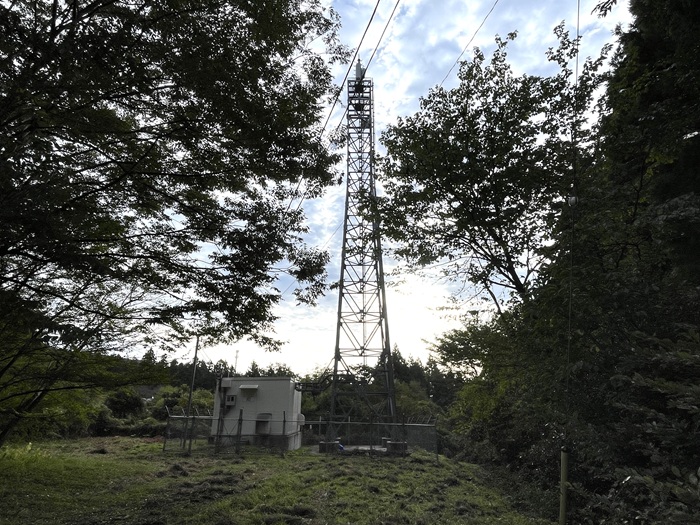

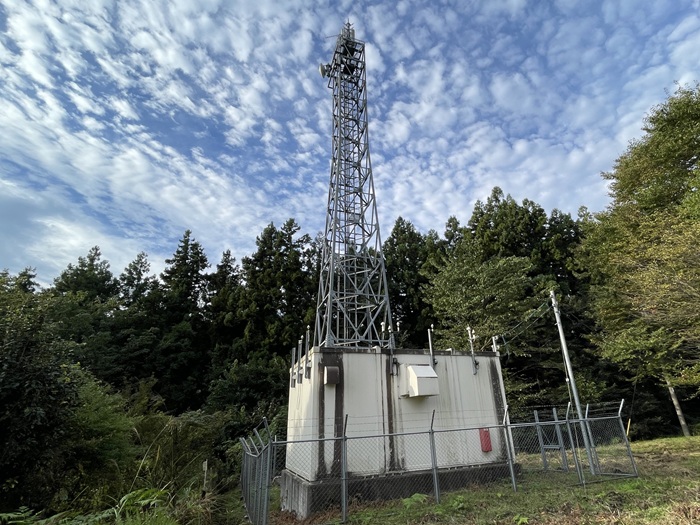

送信塔の全体像です。

別の角度から撮影。

遠望撮影

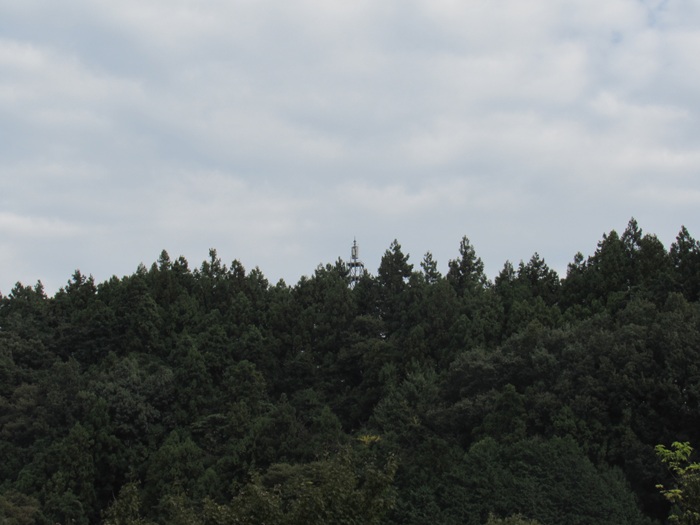

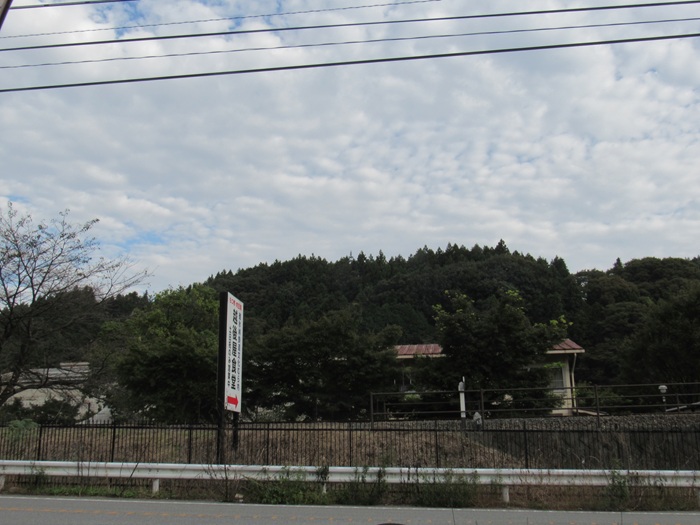

国道18号沿い、碓氷峠鉄道文化むら付近から撮影した遠望撮影画像です。

少し拡大しました。送信アンテナが見えます。

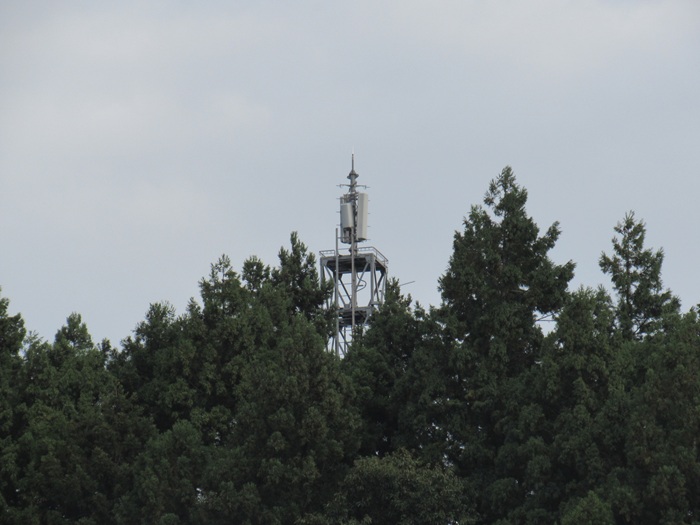

さらに拡大しました。

2020年05月05日訪問時

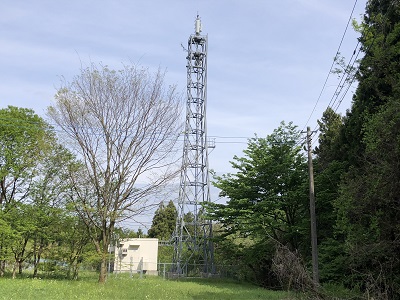

2020年05月05日訪問時の画像です。
サイト開設当時の編集手法のためお見苦しい点がございます。

送信アンテナ

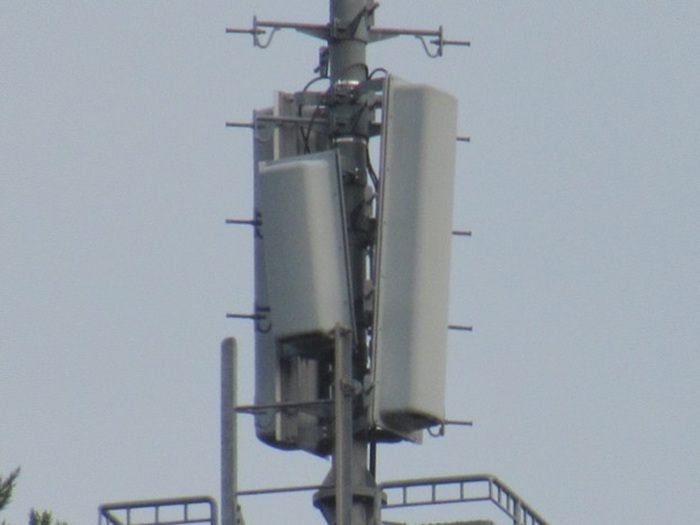

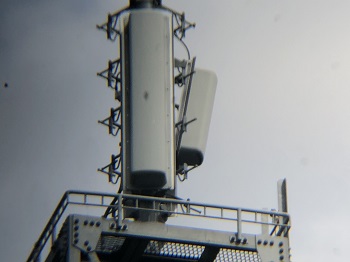

送信アンテナです。

・4L双ループ2面+2L双ループ1面(全局共用)

受信アンテナ

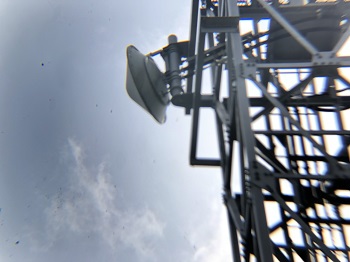

受信アンテナです。

・小型プレートパラボラ(全局共用:妙義TTL固定局を受信)

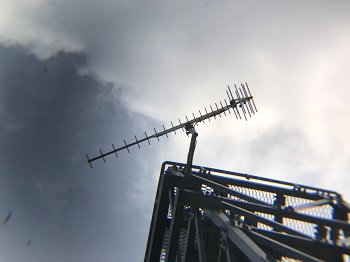

予備の受信アンテナです。

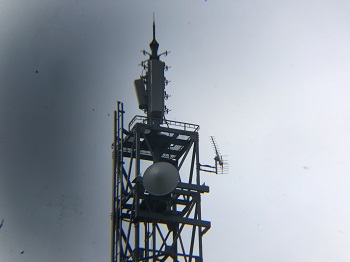

全体像です。

局舎

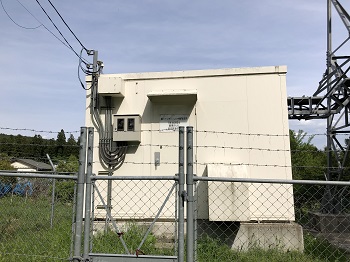

全局共用の局舎です。

別角度から撮影。

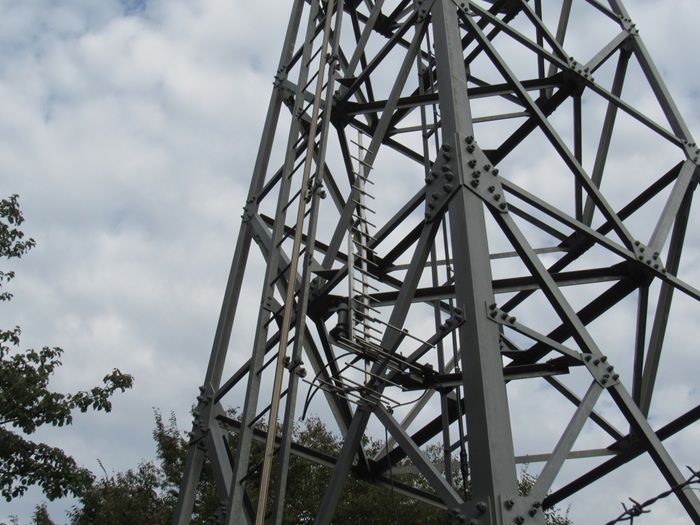

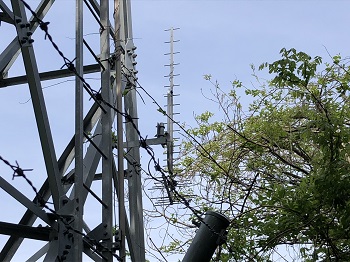

自局のモニターアンテナです。
