可部テレビ・FM中継局(広島県・広島市安佐北区)
広島県広島市安佐北区可部町大毛寺字陣貝104-358-2(螺山)にある、テレビ・FMラジオの中継局です。
■訪問日:2024年06月01日
| 送信所設備概要(地デジ) | |||
|---|---|---|---|
| 放送局名 | チャンネル | 空中線電力 | 実効輻射電力 |
| NHK広島総合 | 14ch | 1W | 2.1W |
| NHK広島Eテレ | 15ch | ||
| RCC中国放送 | 18ch | 1.95W | |
| HTV広島テレビ放送 | 19ch | 2W | |
| HOME広島ホームテレビ | 22ch | ||
| tssテレビ新広島 | 23ch | 2.1W | |
| 送信所設備概要(FMラジオ) | |||
|---|---|---|---|
| 放送局名 | 周波数 | 空中線電力 | 実効輻射電力 |
| 広島エフエム | 80.4MHz | 3W | 4.2W |
| NHK広島FM | 83.4MHz | ||
2024年06月01日訪問分
2024年06月01日に訪問した際の画像です。
天気に恵まれてきれいに撮影できました。
少し逆光気味です。時間の都合につき遠望撮影のみです。

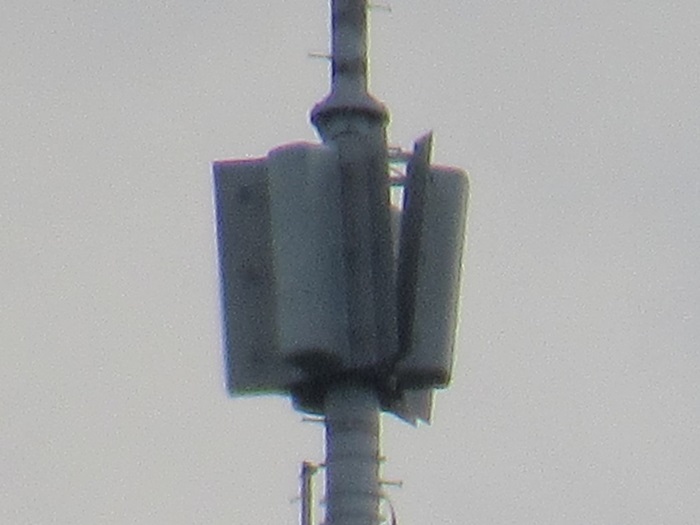

テレビ送信アンテナ
テレビの送信アンテナです。
・4LR双ループ1段3面(全局共用)

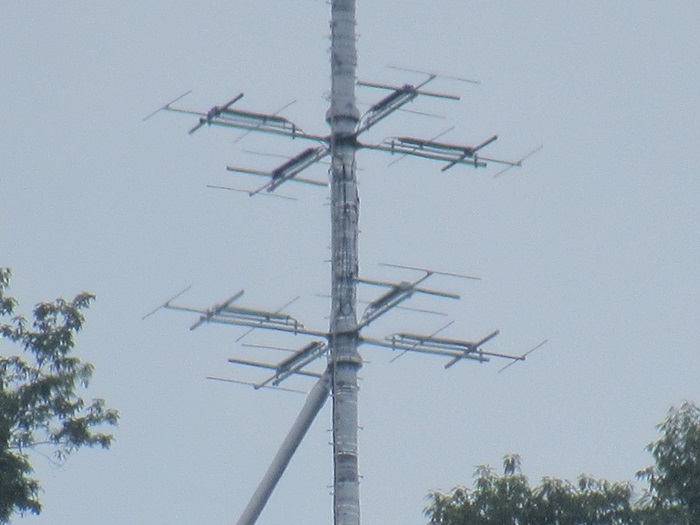

FM送信アンテナ
FMラジオの送信アンテナです。
・上段:八木3素子1段4面(NHK-FM)
・下段:八木3素子1段4面(広島エフエム)

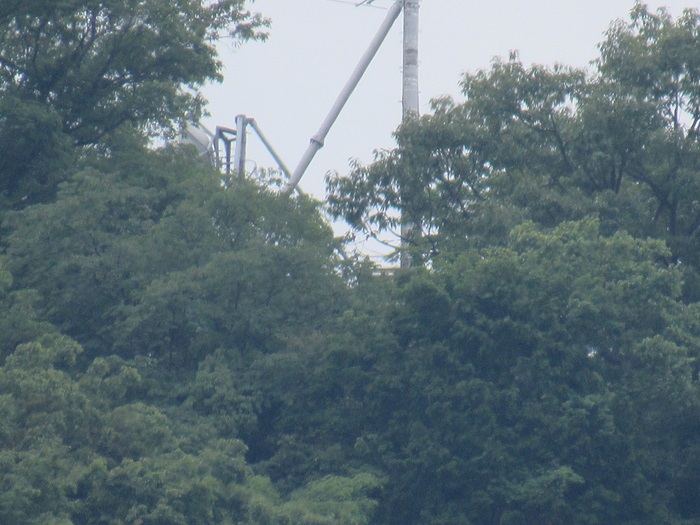

受信アンテナ
全局共用のデジタルテレビTTL受信プレートパラボラです。
NHK・民放共用で絵下山TTL固定局を受信しています。

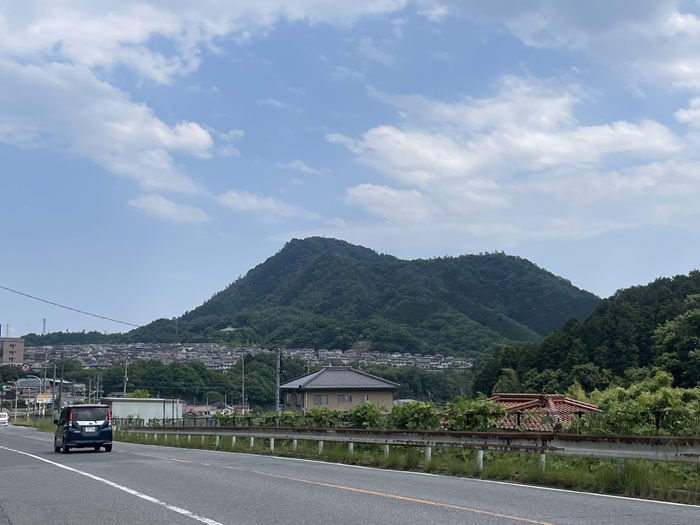

遠望撮影
通りすがりに撮影しました。山の上に送信所が見えます。

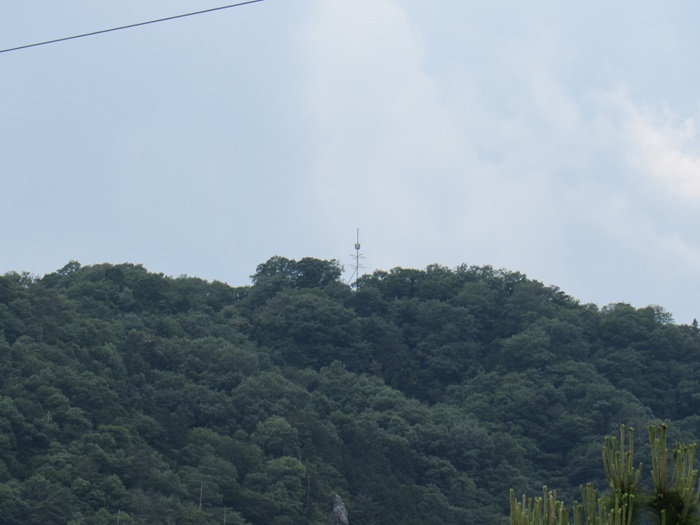

少し拡大しました。
