函館テレビ・FM中継局(北海道・函館市)

北海道函館市にあるテレビ・FMラジオの中継局です。
「NHK単独」「tvh・HBC」「STV単独」「HTB・UHB・Air-G・FMノースウェーブ」の4グループに分かれています。
この送信所は「北海道函館市函館山(御殿山)」にあります。

■訪問日:2024年09月27日

2024年09月27日訪問分

2024年09月27日に訪問した際の画像です。
天気に恵まれましたが、観光客が多くて撮影枚数が少なめです。

NHK単独

まずは「NHK」から解説していきたいと思います。
「tvh・HBC」と隣接して送信塔があります。

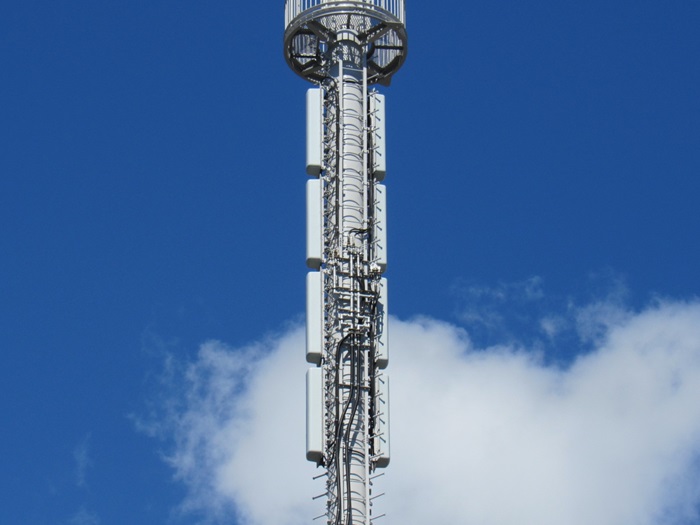

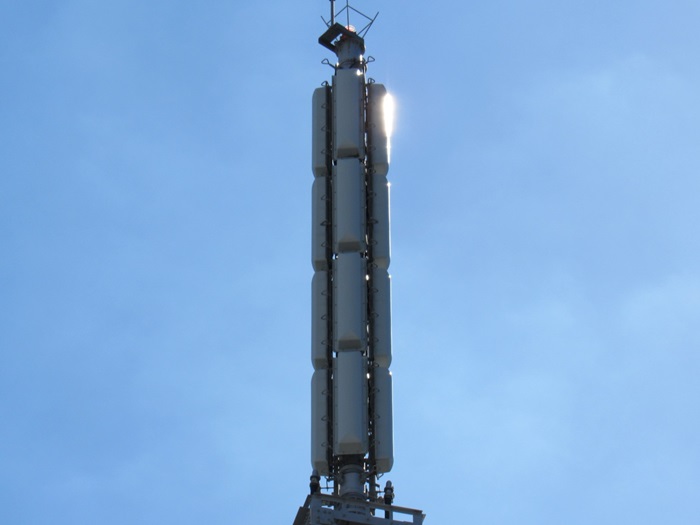

テレビ送信アンテナ

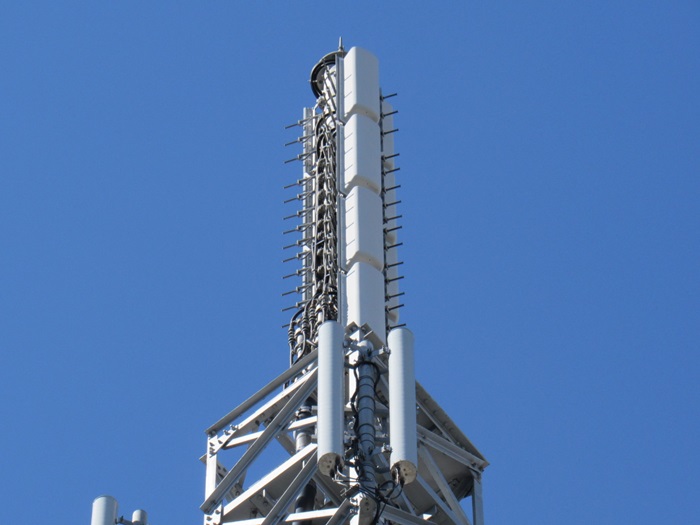

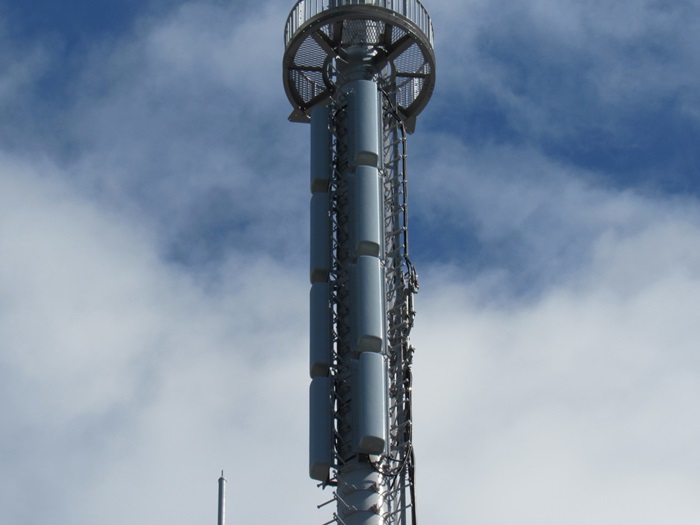

鉄塔についている送信アンテナです。
デジタル化に先立ち、2001年頃(平成13年)に新たに建てられた送信塔になります。
送信アンテナ:4L双ループ4段3面(総合・Eテレで共用)

別の角度から。

さらに別の角度から。

NHK-FM送信アンテナ

デジタル送信アンテナのさらに下に付いているNHK-FMの送信アンテナです。
送信アンテナ:スーパーターン4段(NHK-FM)

別の角度から撮影。

岩手県の新山でも見かけたアンテナの設置方法です。

TTLアンテナ等

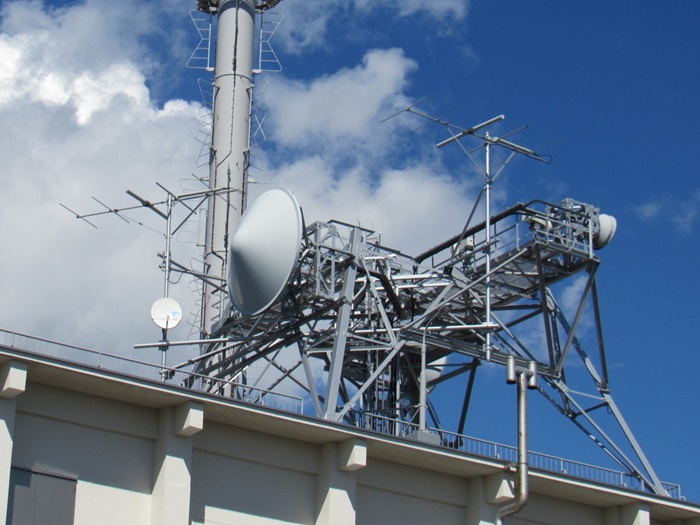

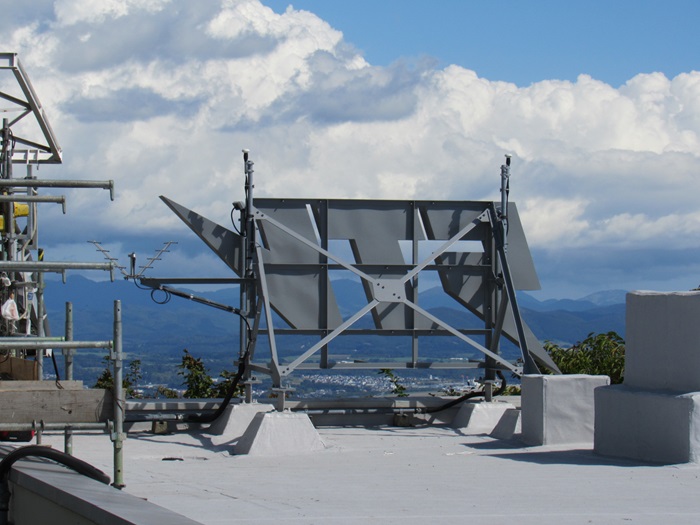

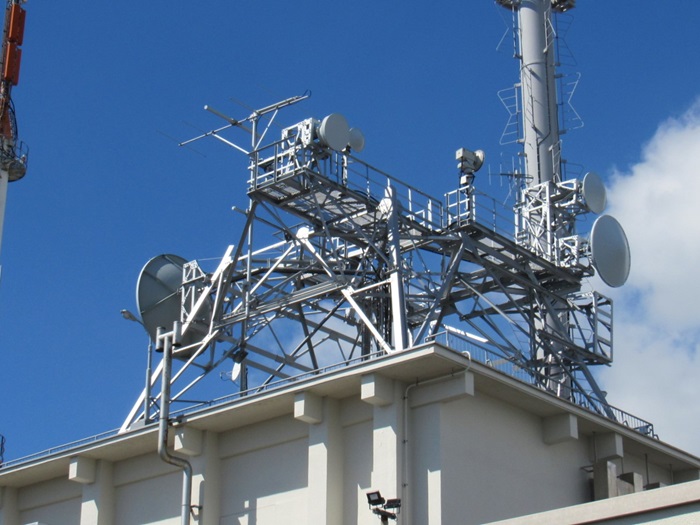

局舎屋上にある、TTLなどの各種アンテナ類です。対向などは割愛。

別の角度から。

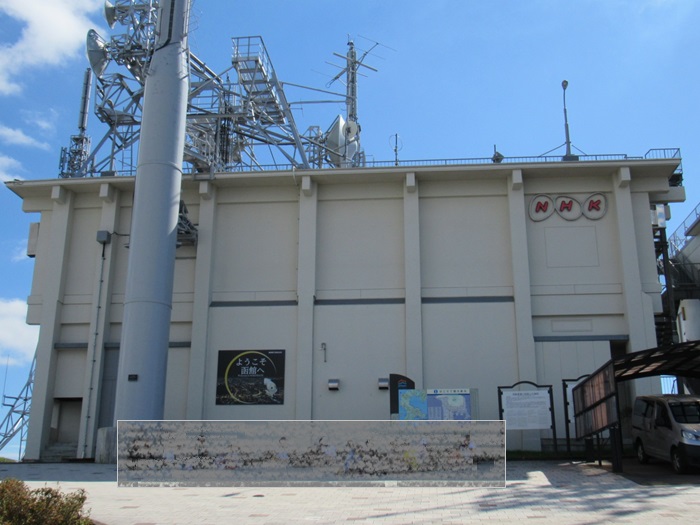

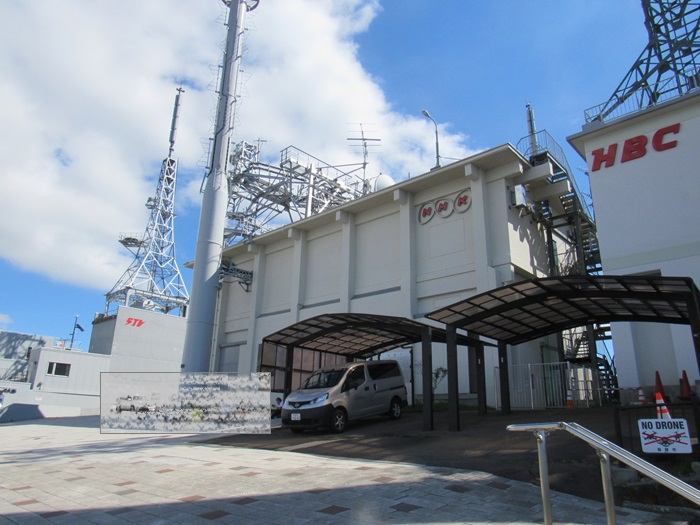

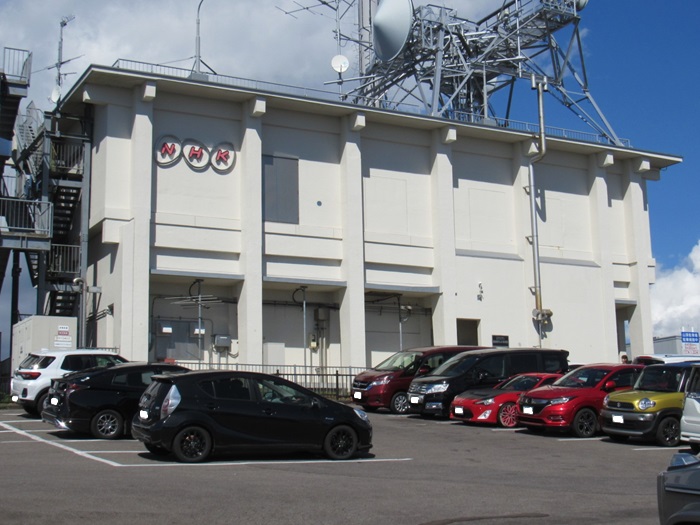

局舎

かなり大型の局舎です。

別の角度から。

さらに違う角度から。

その他

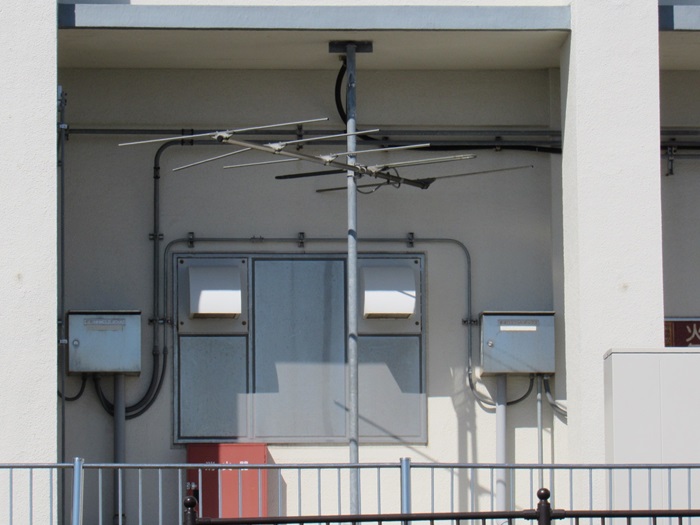

局舎側面に設置されたアンテナです。
FM帯の八木5素子×1(青森方面向き)

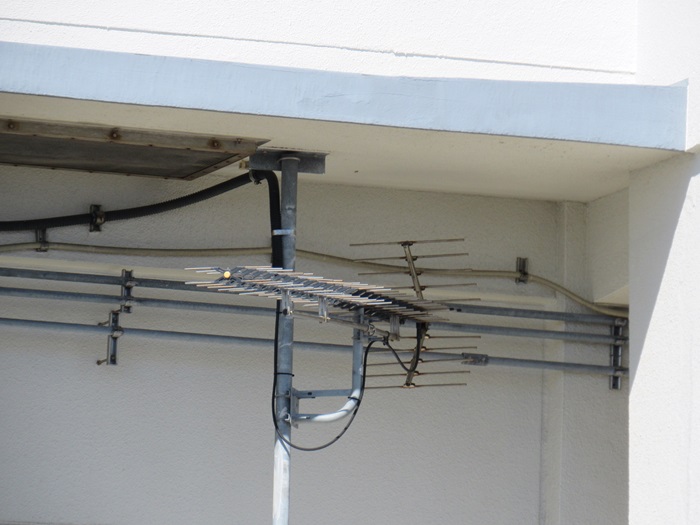

こちらも局舎側面に設置されたアンテナです。
UHF帯パラスタック八木20素子×1(青森方面向き)

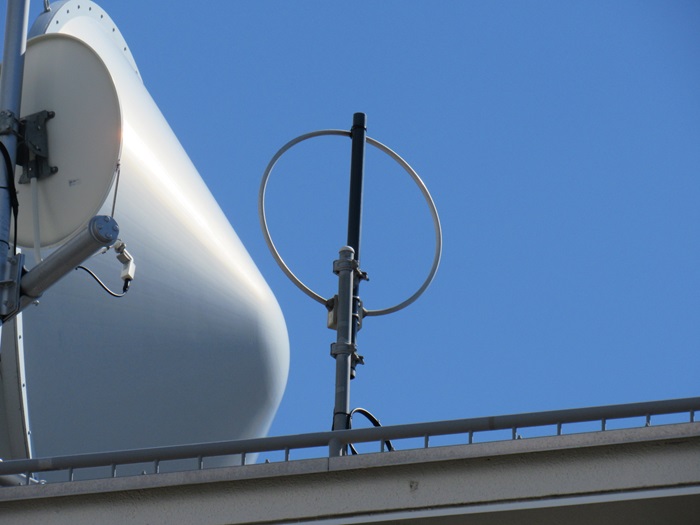

局舎屋上に設置されたリングアンテナ。

局舎壁面に設置された看板です。

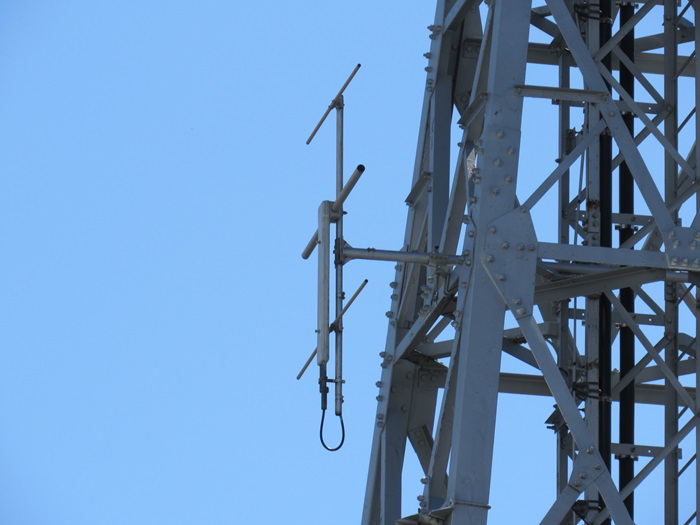

自局のモニターアンテナです。

表札です。

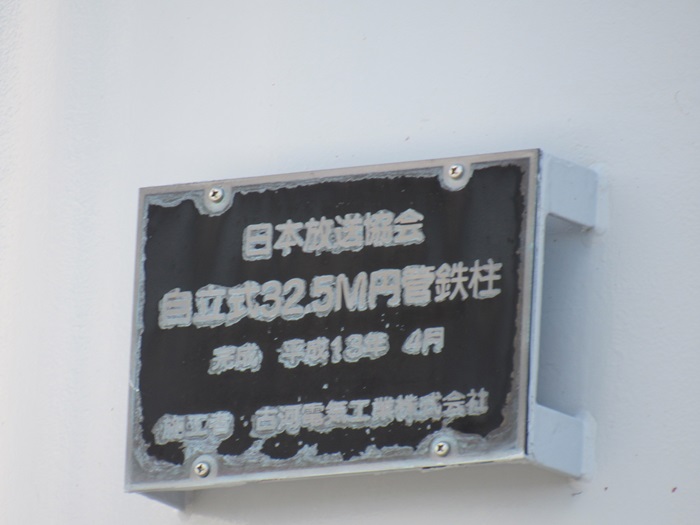

送信塔の銘板です。

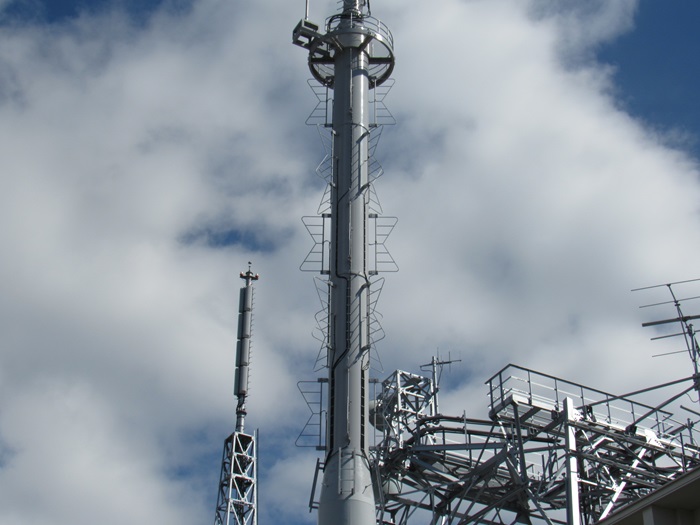

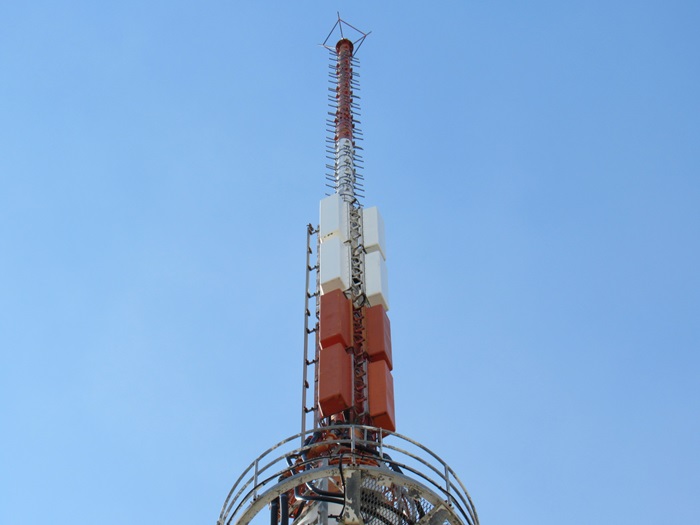

アナログテレビ送信アンテナが付いていた送信塔上部の様子です。

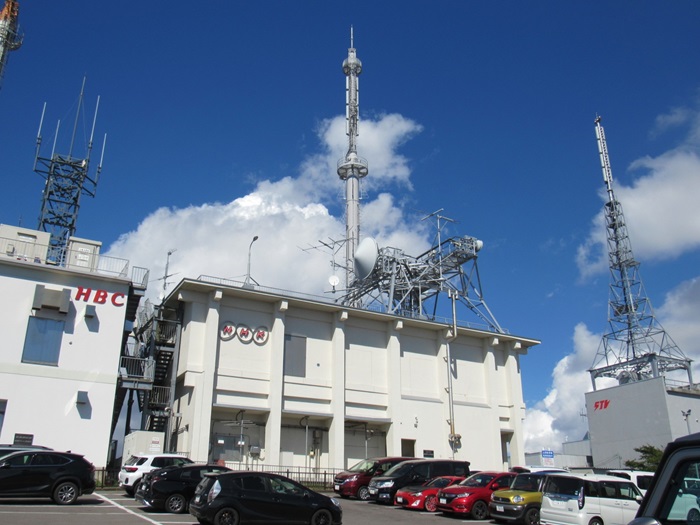

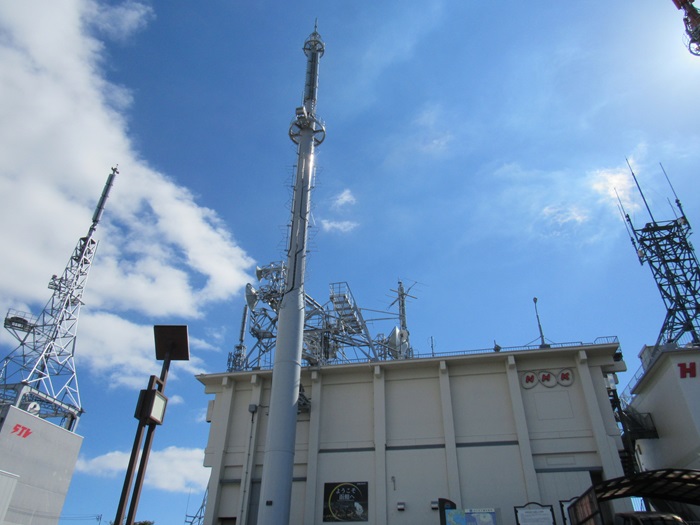

最後に別の角度から全体写真。

tvhテレビ北海道・HBC北海道放送

続いて「tvhテレビ北海道・HBC北海道放送」を解説していきたいと思います。
「NHK」と隣接して送信塔があります。

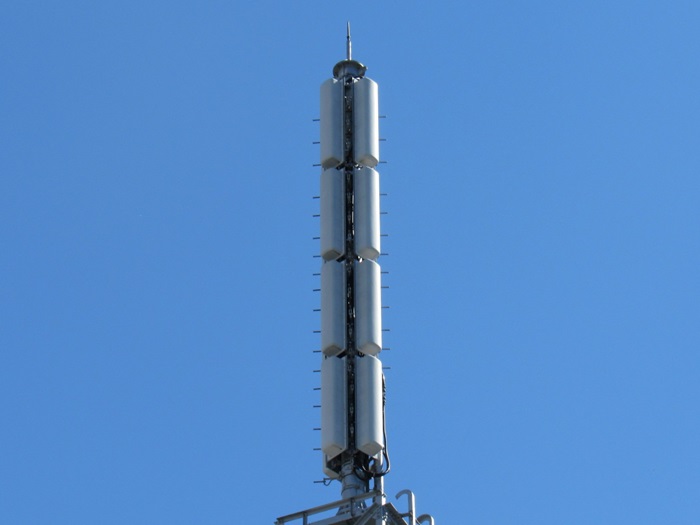

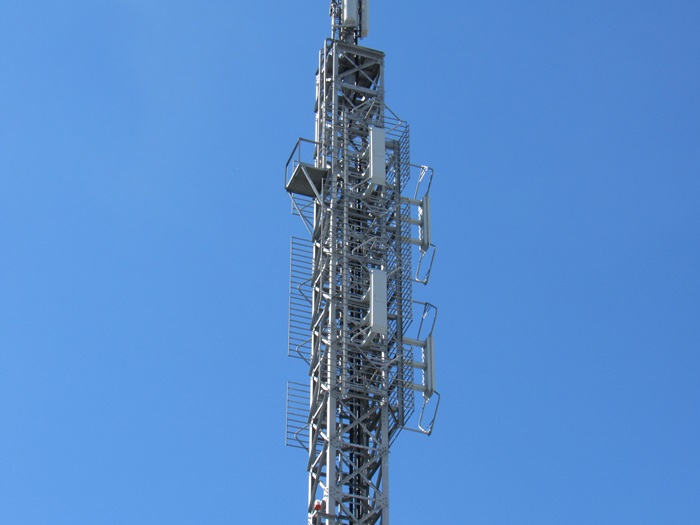

送信アンテナ

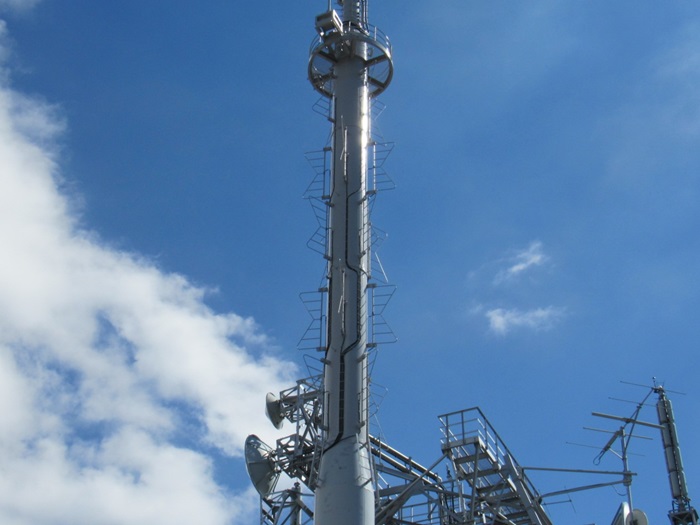

独立して地面から建っている鉄塔についている送信アンテナです。
送信アンテナ:4L双ループ4段3面(tvh・HBCで共用?)

別の角度から。

見上げショット。

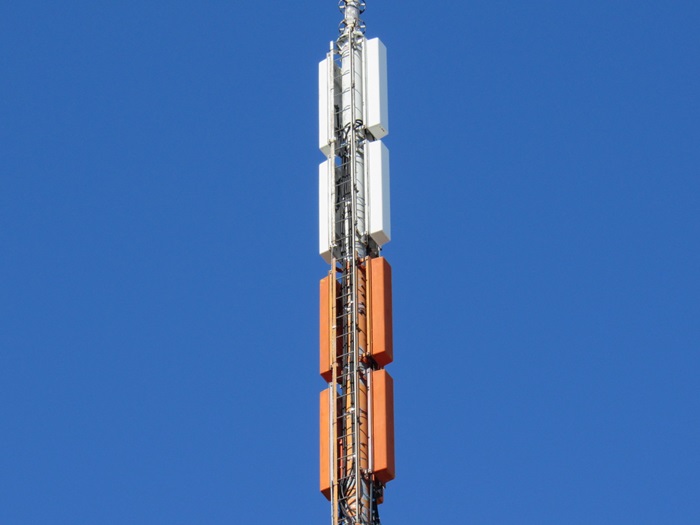

送信アンテナを拡大。

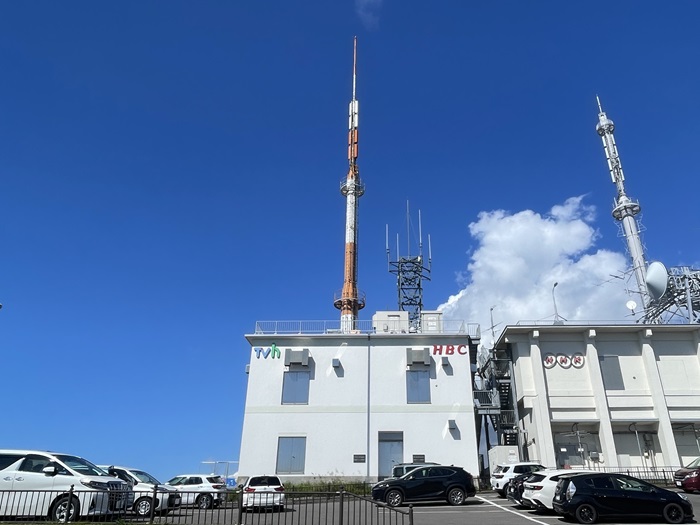

局舎

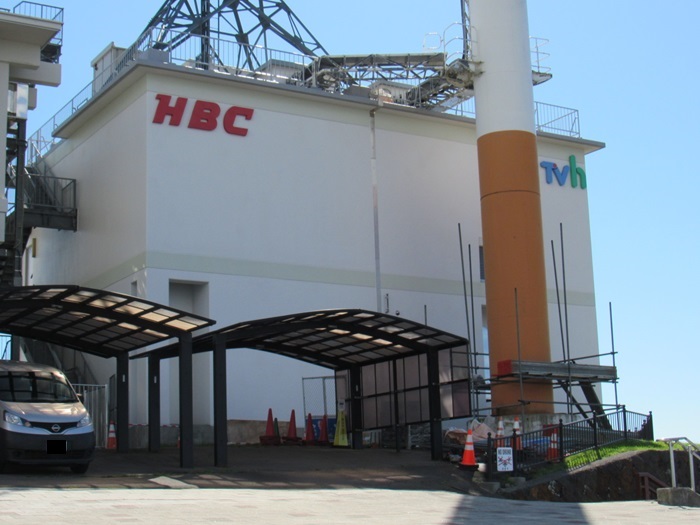

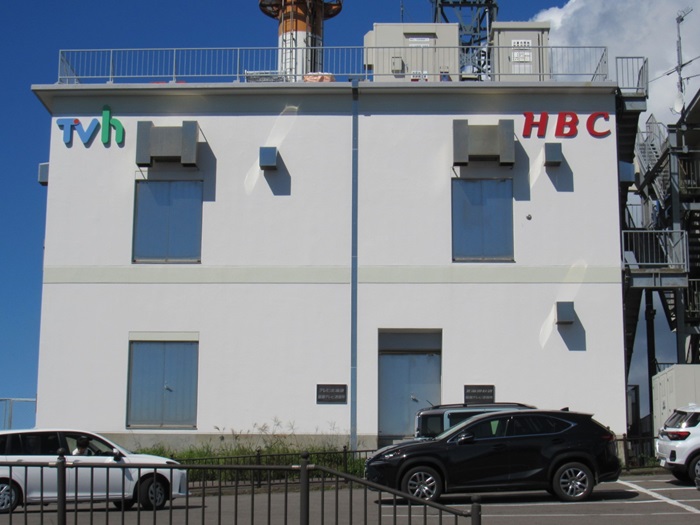

局舎です。
それぞれに扉・表札があるので建物内部では別々になっているのかもしれません。

テレビ北海道の表札。

北海道放送の表札。

別の角度から。

その他

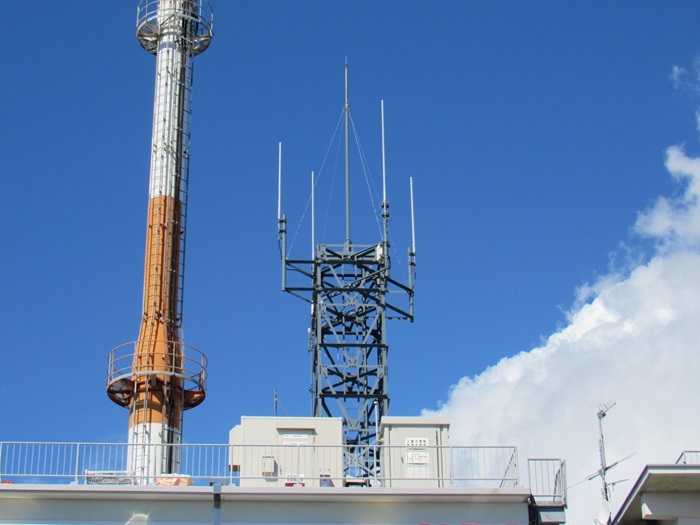

MCAシステムの基地局も併設されているようです。

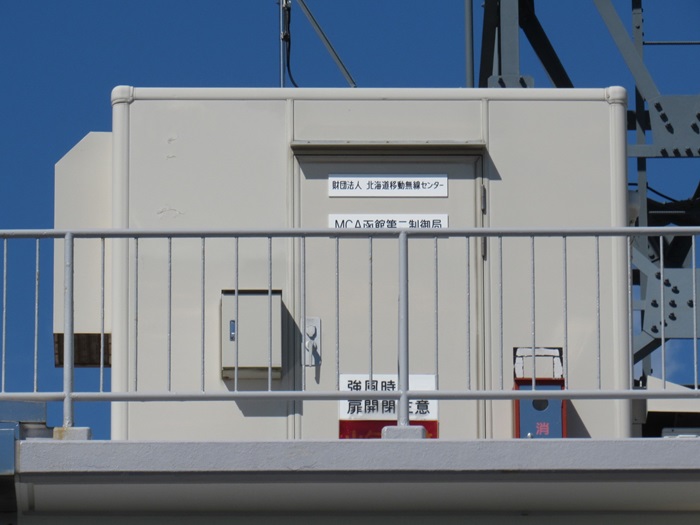

その局舎のようです。

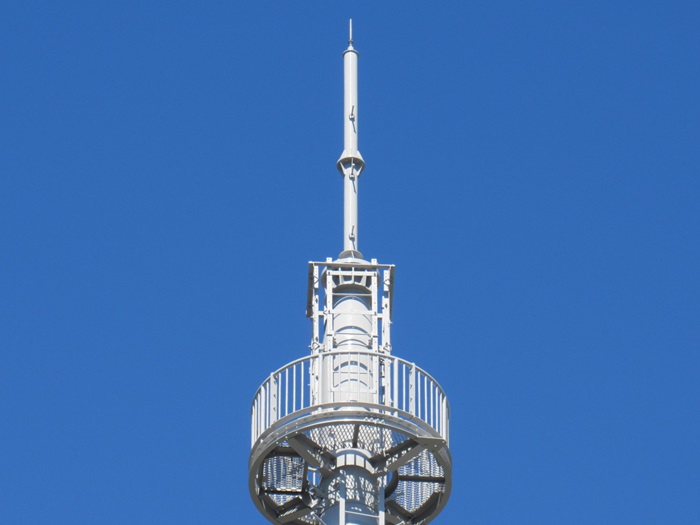

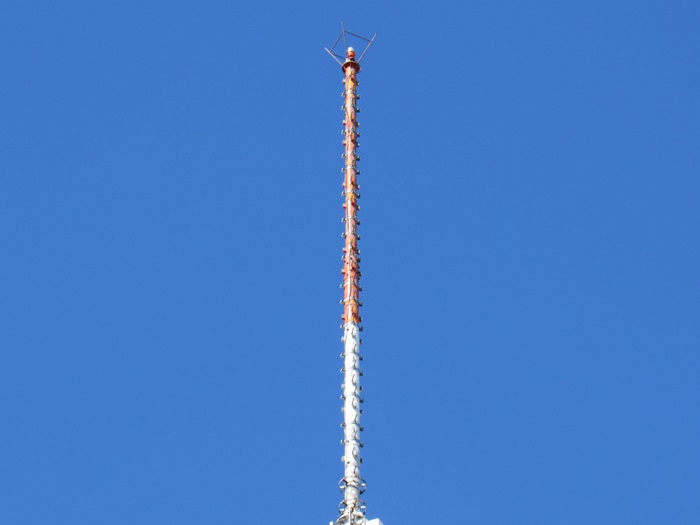

送信塔の上部です。昔はアナログテレビの送信アンテナがありました。

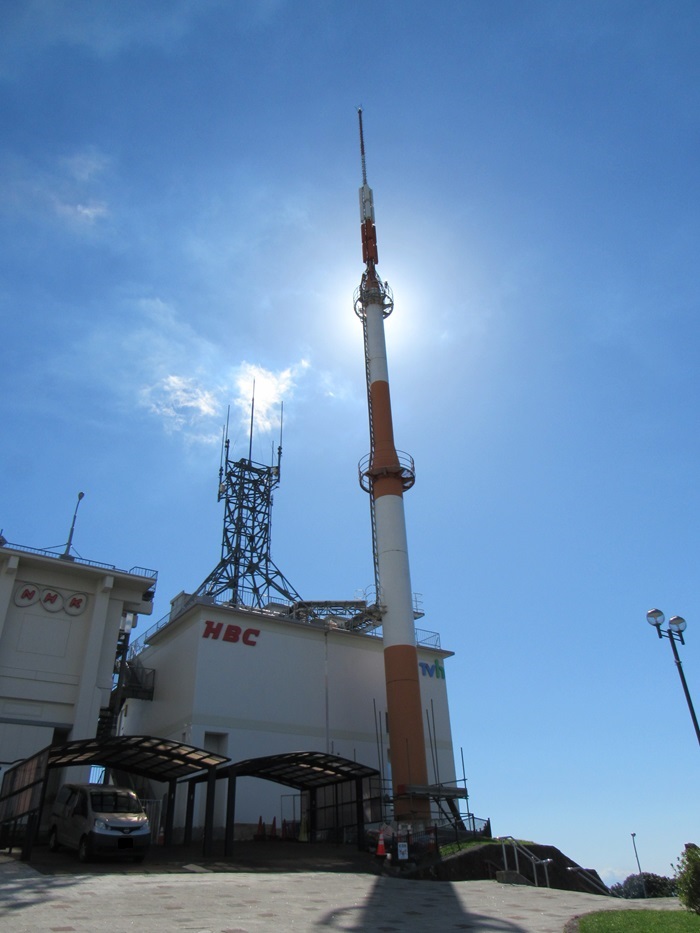

最後に別角度から全体像。

STV札幌テレビ放送

続いて「STV札幌テレビ放送」を解説していきたいと思います。
ロープウェイ施設に隣接してあります。局舎は2つあるようです。

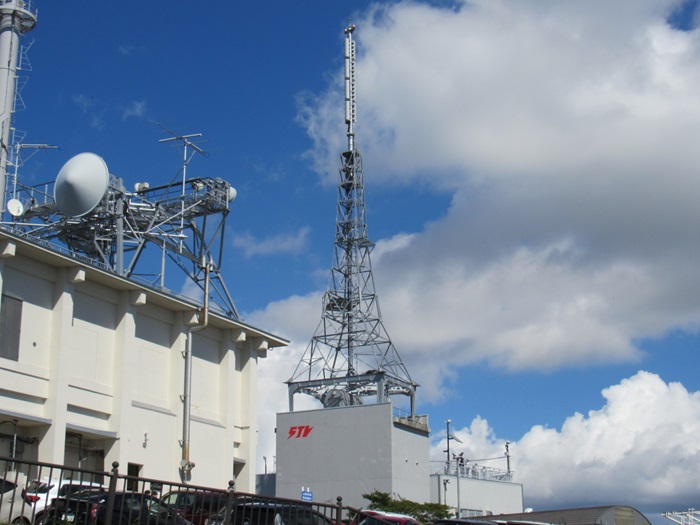

送信アンテナ

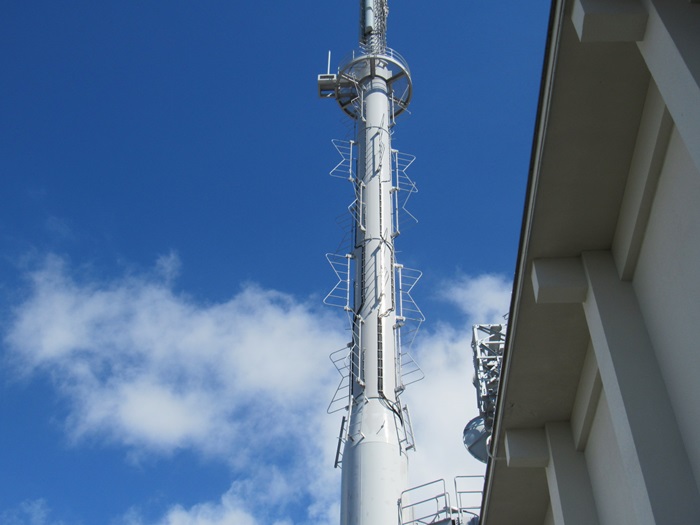

局舎屋上に建っている鉄塔についている送信アンテナです。
送信アンテナ:4L双ループ4段3面(STV札幌テレビ放送)

局舎

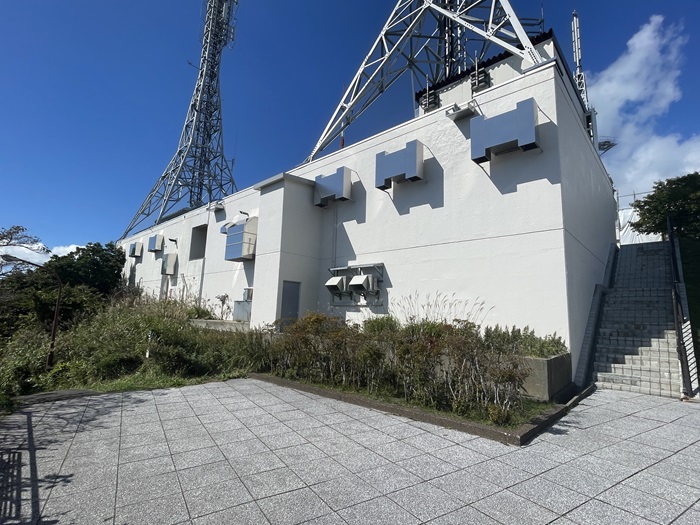

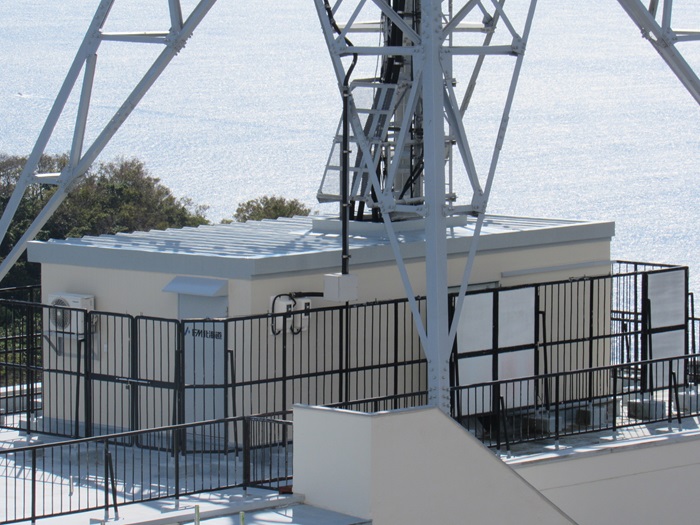

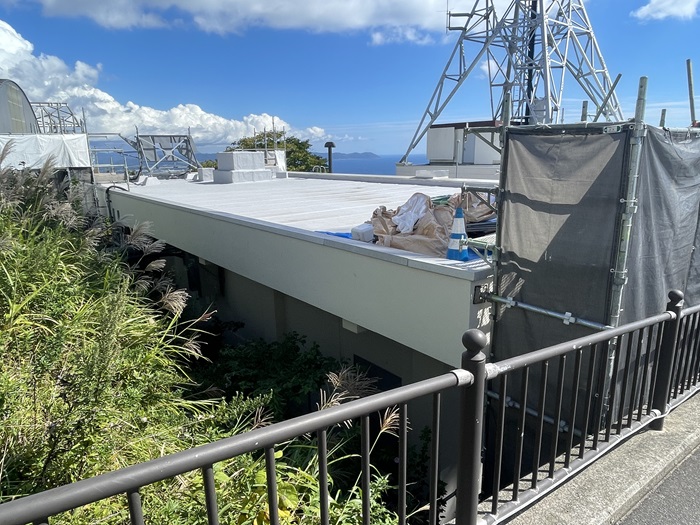

送信塔真下の局舎です。
あまり機器が入っていなそうな気配があります。

別の角度から。

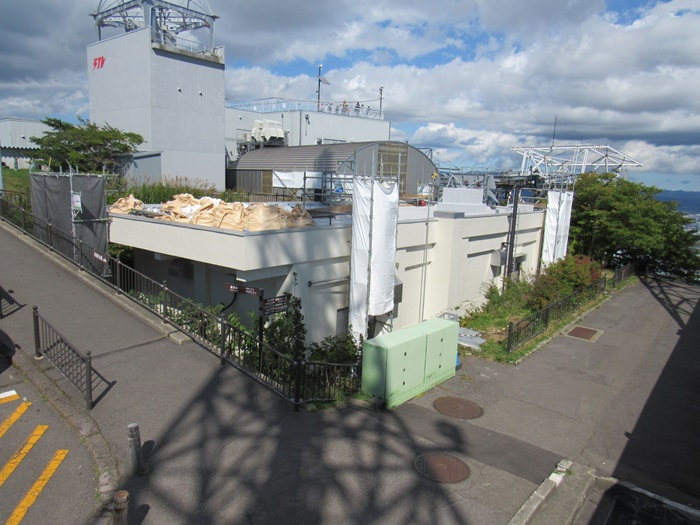

先ほどの局舎から低くなった場所にも局舎があります。

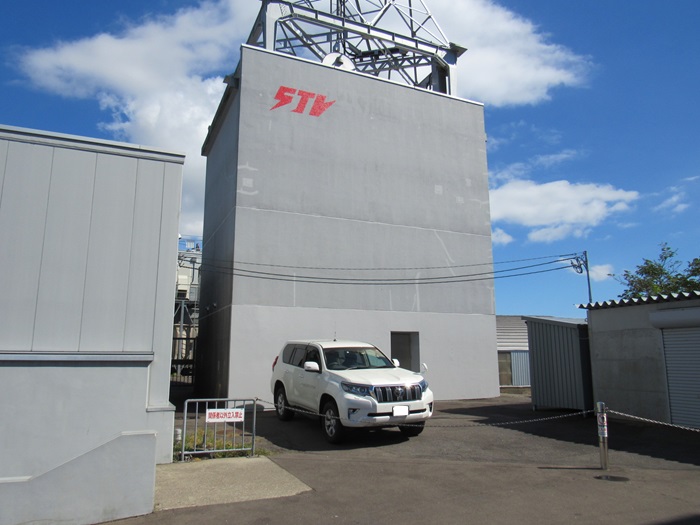

こちらがメインで使用されていると思われる局舎です。

別の角度から。

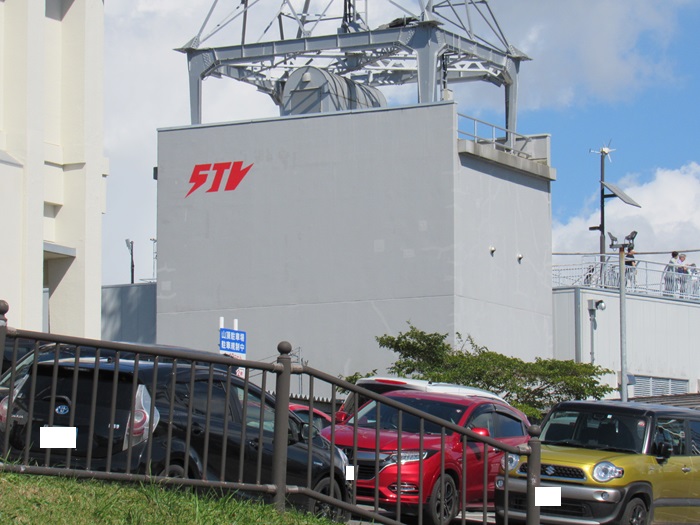

屋上にはSTVの文字看板が設置されています。

その他

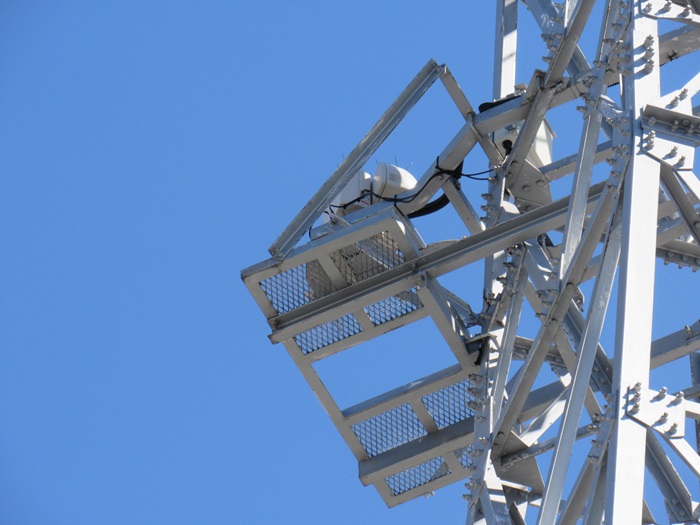

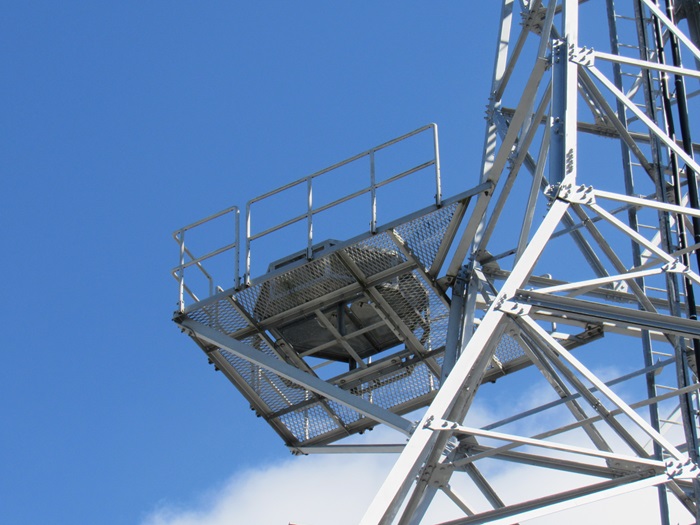

送信塔にあった機器設置スペースです。FPUなどが付きそうな形状をしています。

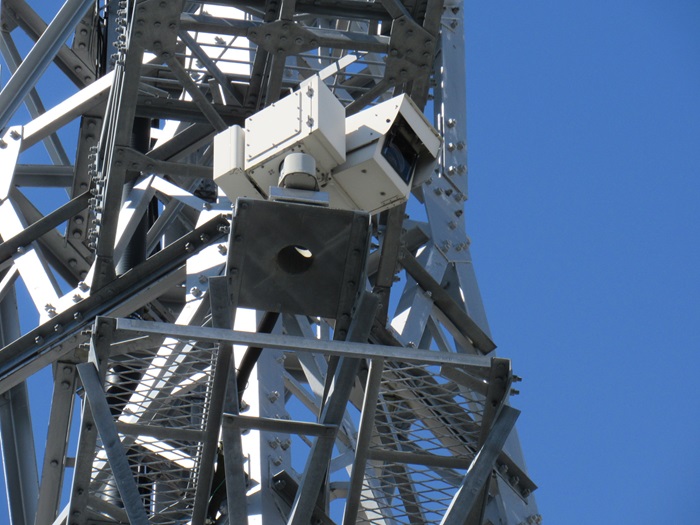

お天気カメラのようなものもありました。

局舎

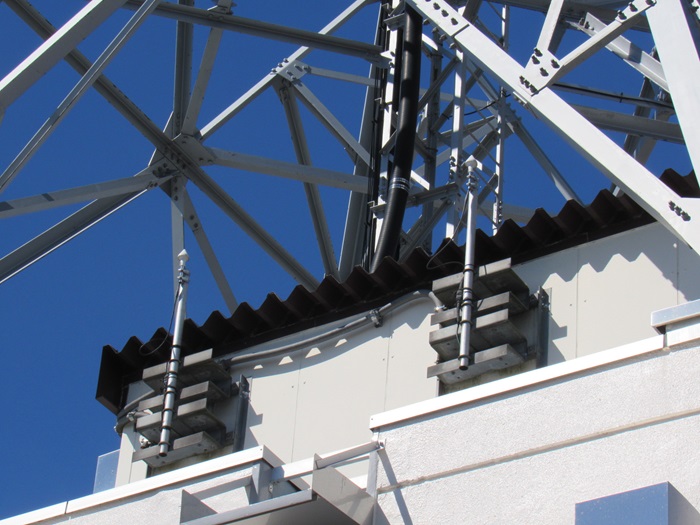

STVの文字看板に設置されたGPSアンテナ×2

局舎

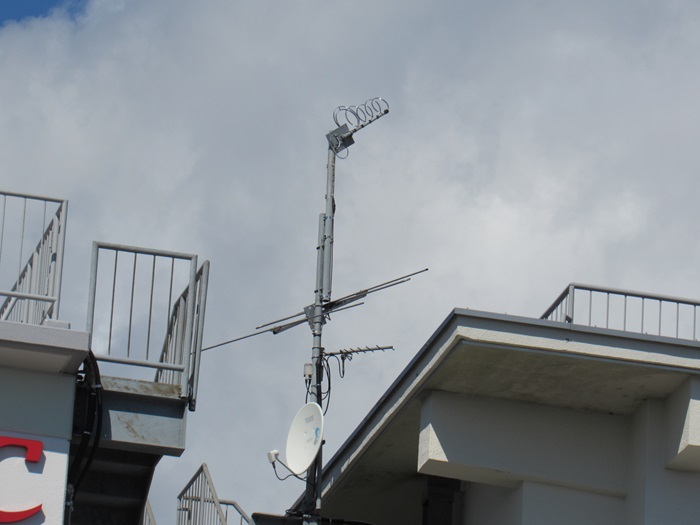

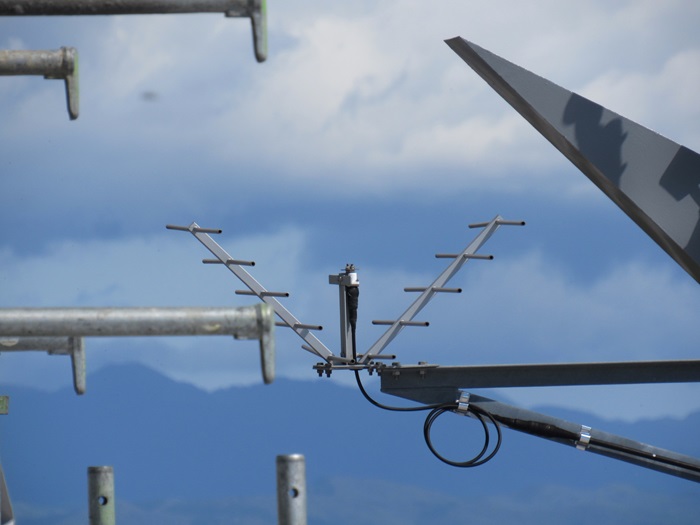

自局のモニターアンテナです。

局舎

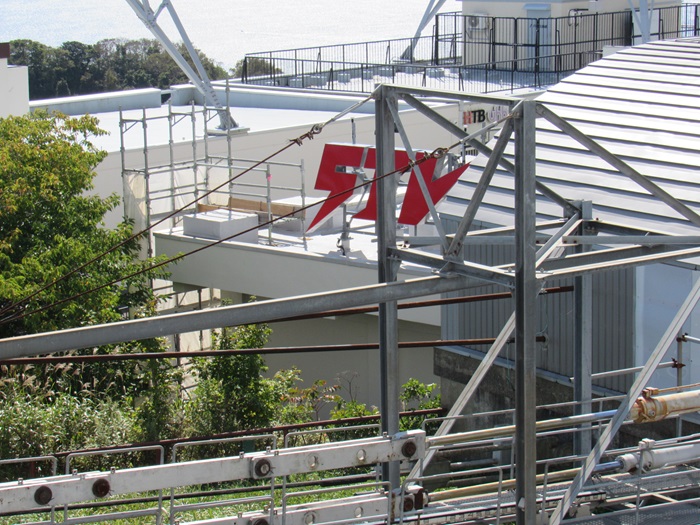

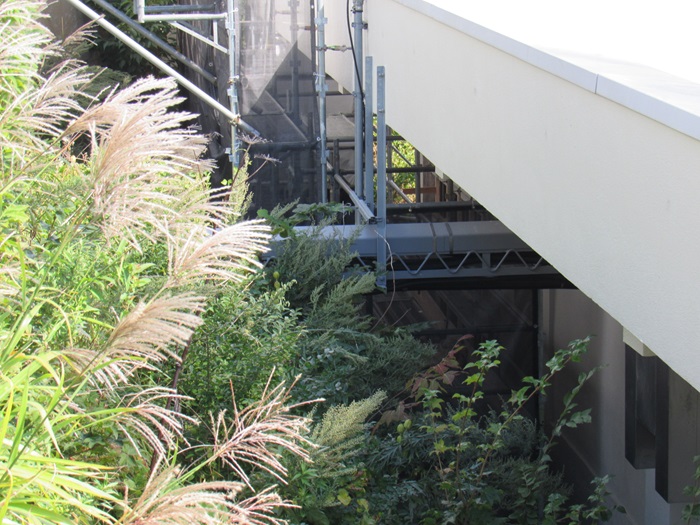

送信塔のある局舎と低い位置にある局舎を結んでいるケーブルラックです。

HTB・UHB・Air-G・FMノースウェーブ

続いて「HTB・UHB・Air-G・FMノースウェーブ」を解説していきたいと思います。
厳密には「HTB北海道テレビ単独」と「UHB北海道文化放送・Air-G・FMノースウェーブ」に分かれますが、
建物が一体化しているので、まとめて解説します。

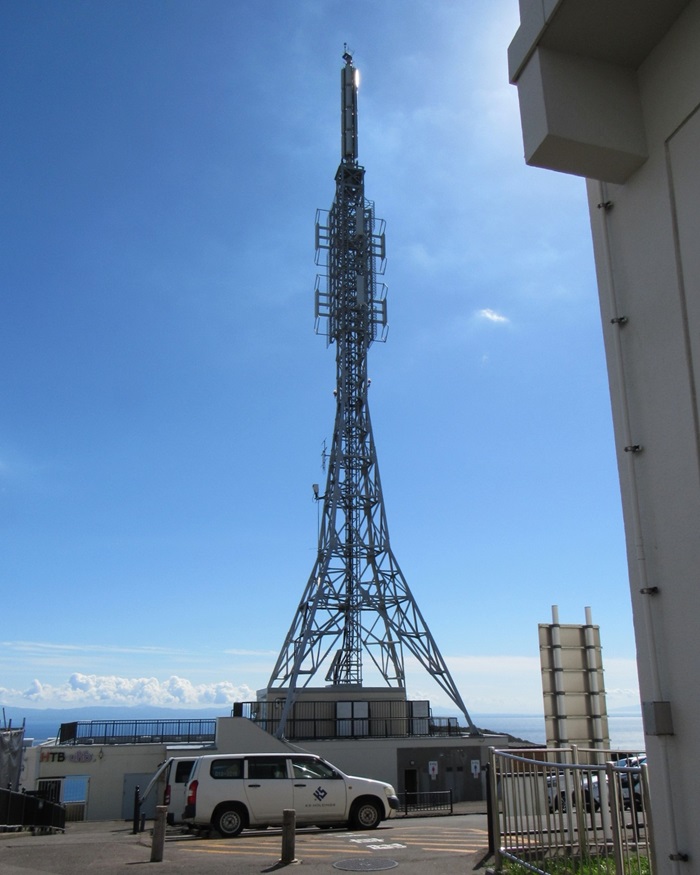

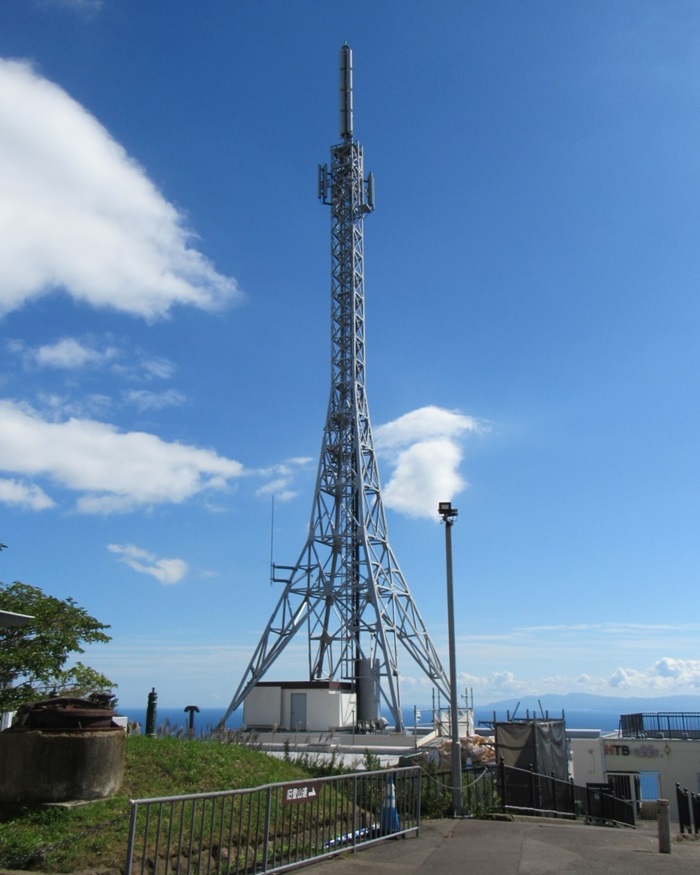

HTB北海道テレビ・送信アンテナ

先ほどの写真では左側にあった鉄塔になります。

局舎屋上に建っている鉄塔についている送信アンテナです。
送信アンテナ:4L双ループ4段3面(HTB北海道テレビ単独)

別の角度から。

HTB北海道テレビ・その他

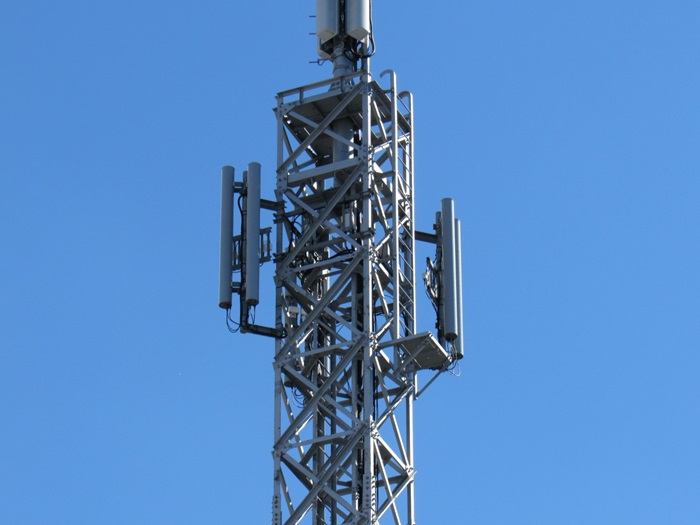

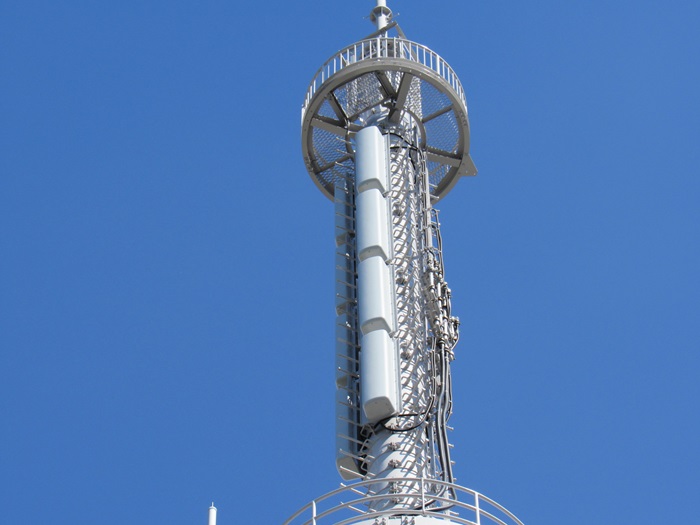

HTB鉄塔についていた携帯電話用と思われるアンテナです。

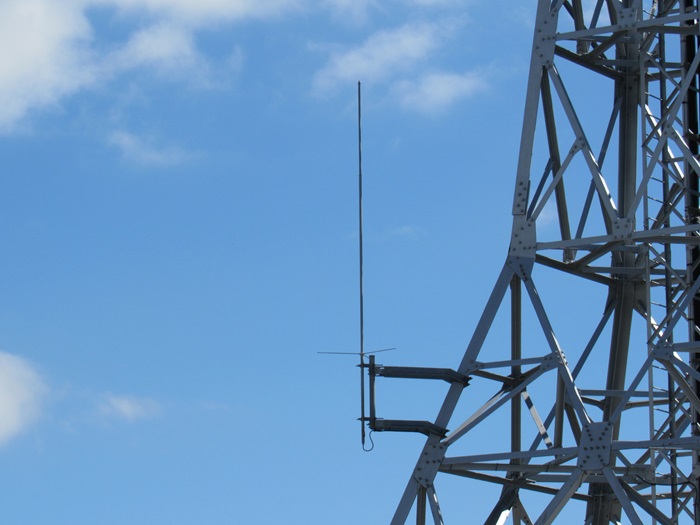

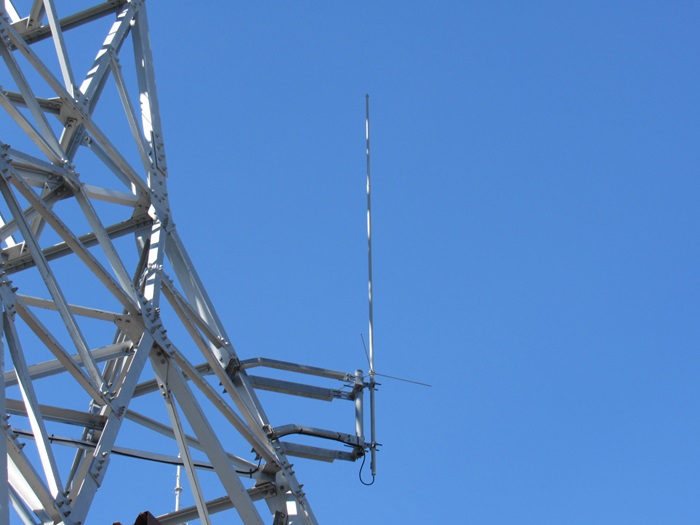

所内連絡用無線のアンテナでしょうか。

別の角度から。

お天気カメラも付いていました。

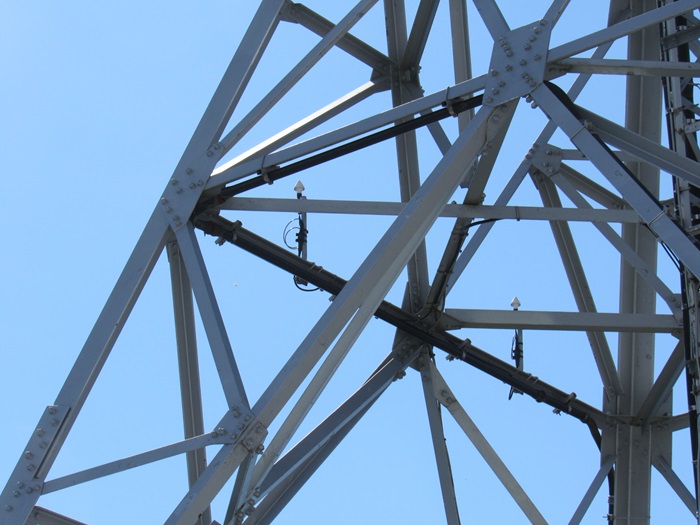

GPSアンテナもありました。

UHB北海道文化放送・Air-G・FMノースウェーブ・送信アンテナ

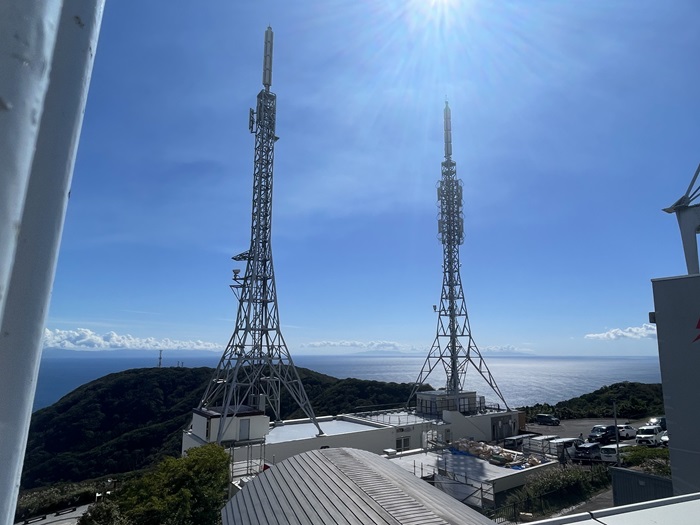

先ほどの写真では右側にあった鉄塔になります。
テレビ送信アンテナ:4L双ループ4段3面(UHB北海道文化放送単独)
FM送信アンテナ:2L双ループ2段3面(Air-G・FMノースウェーブ共用)

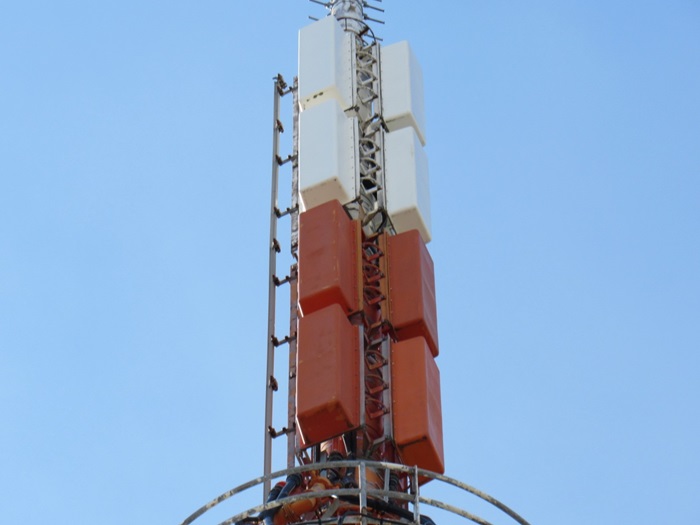

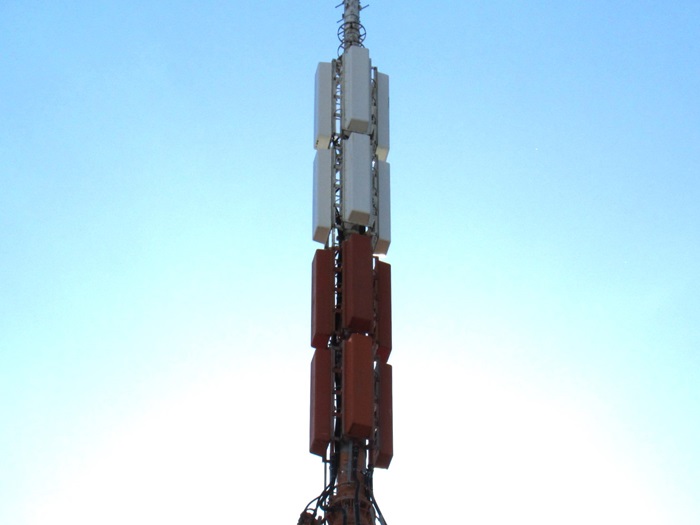

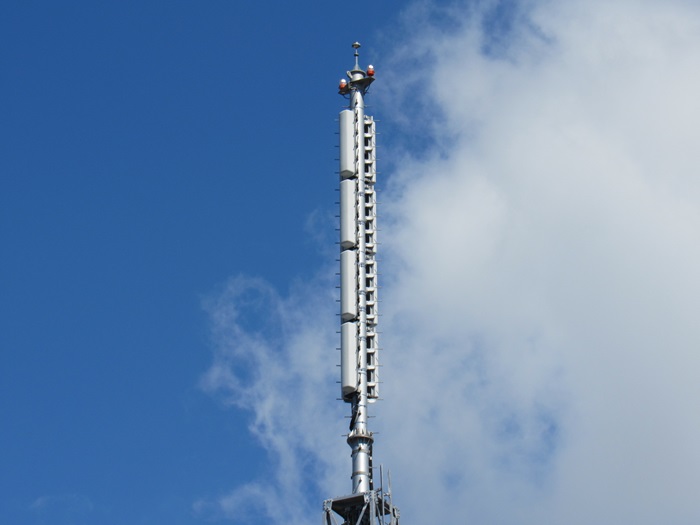

局舎屋上に建っている鉄塔の最上部についているUHBの送信アンテナです。
送信アンテナ:4L双ループ4段3面(UHB北海道文化放送)

別の角度から。

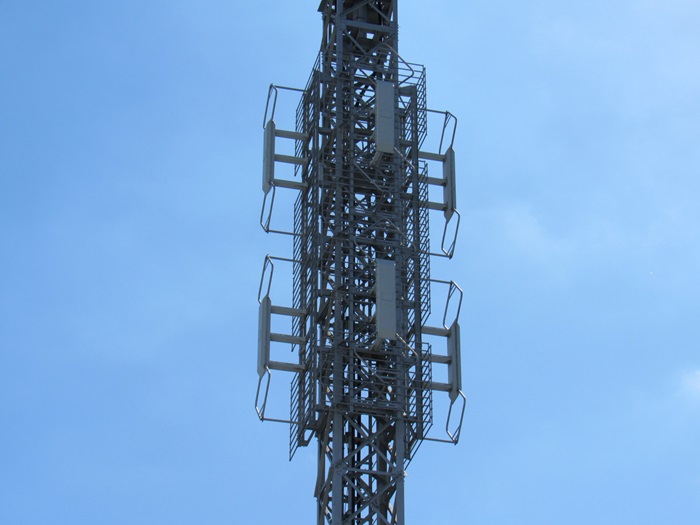

局舎屋上に建っている鉄塔の中間部についているFMラジオ2波の送信アンテナです。
送信アンテナ:2L双ループ2段3面(Air-G・FMノースウェーブ共用)

別の角度から。

UHB北海道文化放送・Air-G・FMノースウェーブ・その他

局舎屋上にあったGPSアンテナです。UHBのものだと思います。

FMの自局モニターアンテナです。

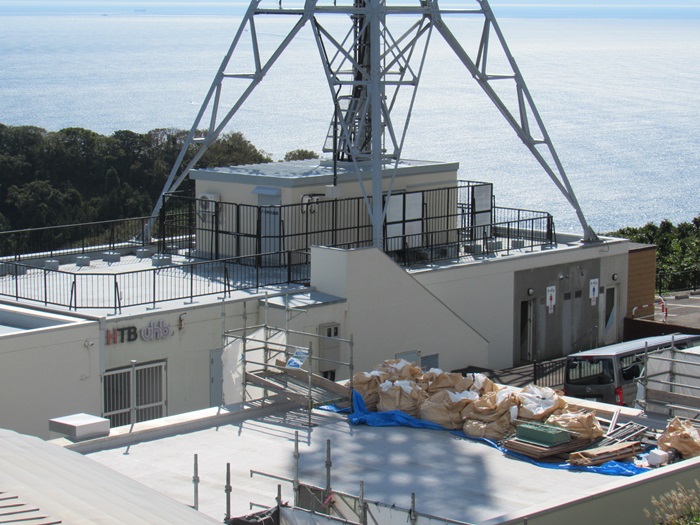

局舎

局舎は各グループ個別にあります。
建物同士は隣接していますが、それぞれ別々になります。

「UHB北海道文化放送・Air-G・FMノースウェーブ」側の局舎です。

FM北海道の文字が見えます。

その他

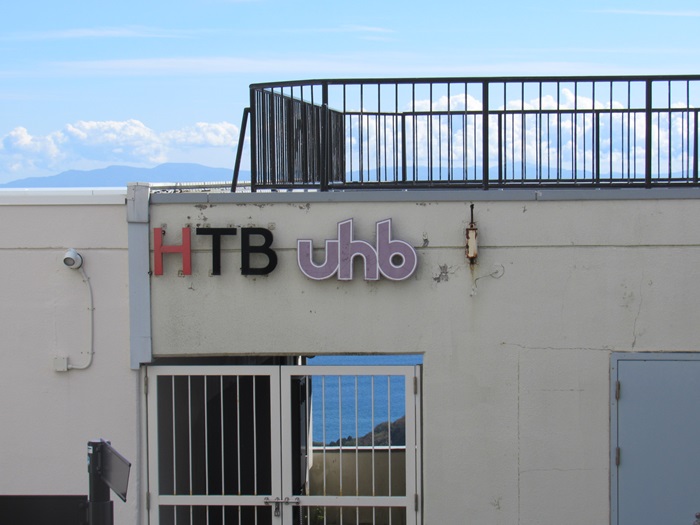

局舎の中間部分、ちょうど境目には2社の文字が並んでいます。

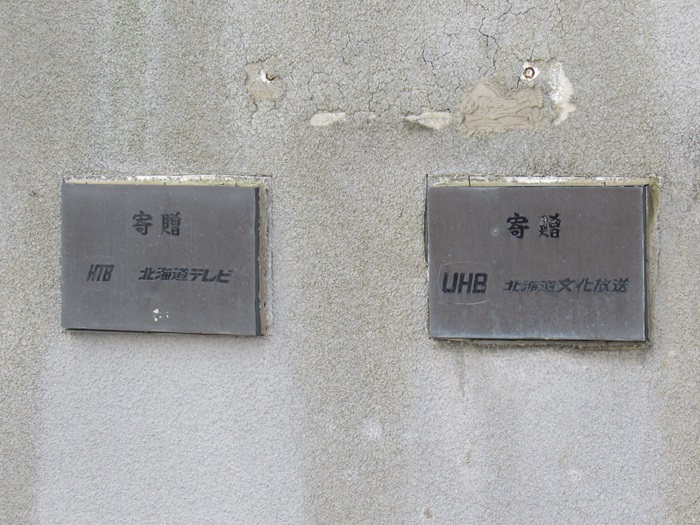

なにやら寄贈の表示が2社分並んでいます。
おそらくUHB側にあるトイレを寄贈したという意味だと思います。

HTB 北海道テレビ

UHB 北海道文化放送

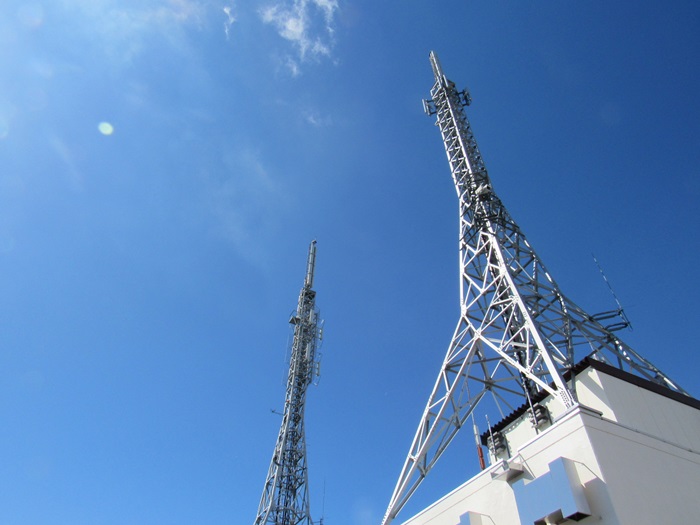

最後に全体を見上げショット。

景色

おまけとして函館山から市街地に向けての風景写真をどうぞ。

函館山の表示。

遠望撮影

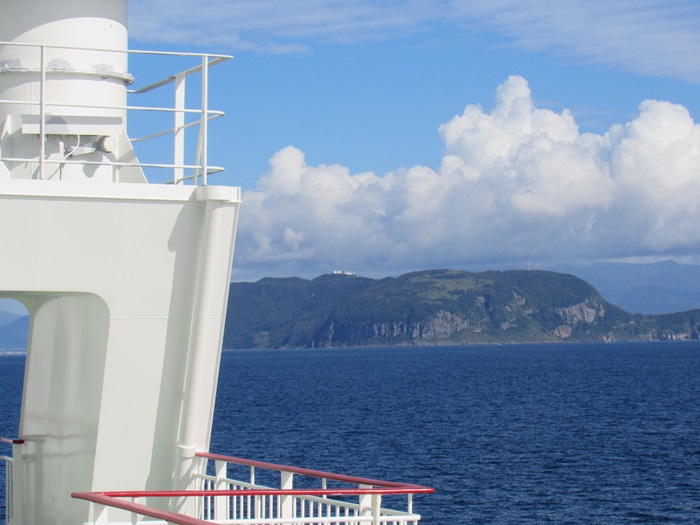

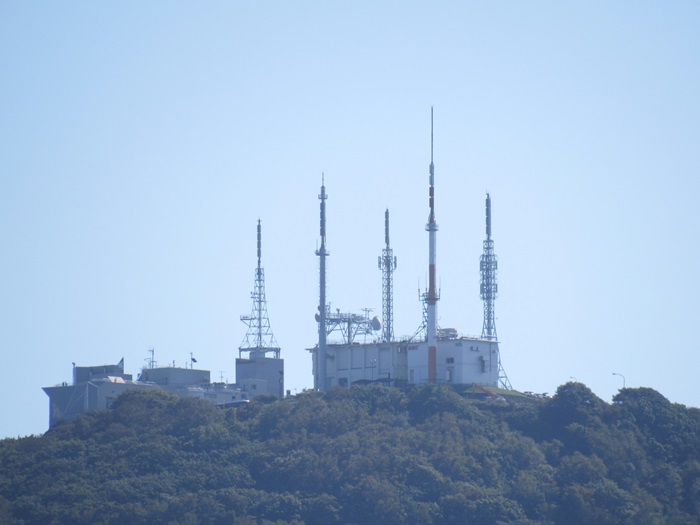

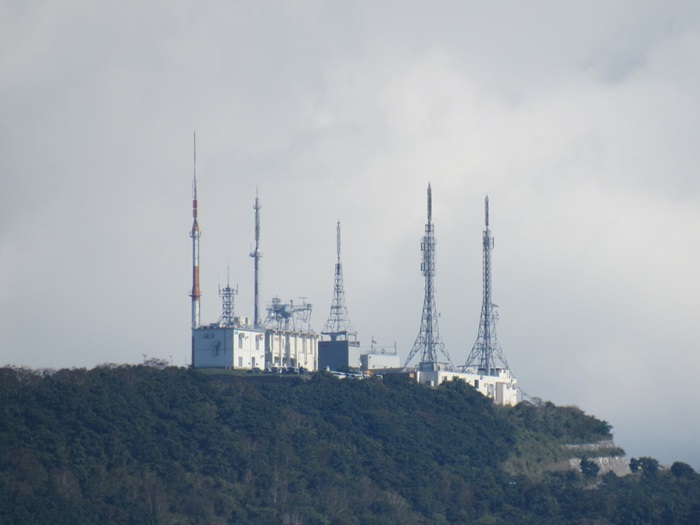

函館へ向かうフェリー上から撮影した、送信所の遠望撮影画像です。
ちょうど中央に送信所が見えています。

拡大してみました。

さらに違う角度から遠望撮影。

かなりフェリーターミナルに近づいたタイミングでの遠望撮影。

別尾根には放送以外の鉄塔も点在しているようです。

見る角度によっては島のように見える面白い地形だと思いました。
