NHK加波山FM放送所(茨城県・桜川市)

「茨城県桜川市真壁町上小幡字前峰(加波山)」にある、NHK水戸放送局のFM基幹放送所です。
このページでは併設されたデジタルテレビのTTL固定局や、八郷・筑西デジタルテレビ中継所についても解説します。

■最終訪問日:2026年07月25日
■初回訪問日:2021年06月06日

2026年07月25日訪問時

2026年07月25日の画像です。
当日は天気が不安定で画像の明暗が激しい点がございますがご承知おきください。
霧が出ていたり、急に晴れたりと撮影時の20分間でも変動が激しかったです。

送信アンテナ(NHK-FM)

送信アンテナです。北西側から撮影しました。
北側には面が無くて、東・南に3段、西に2段の送信面のようです。

・2L双ループ3段2面+2段1面(NHK-FM)

角度を変えて南東側から撮影しました。
この角度だと東・南面の2L双ループ3段が見えます。

さらに東側から撮影しました。

西側は2L双ループ2段です。

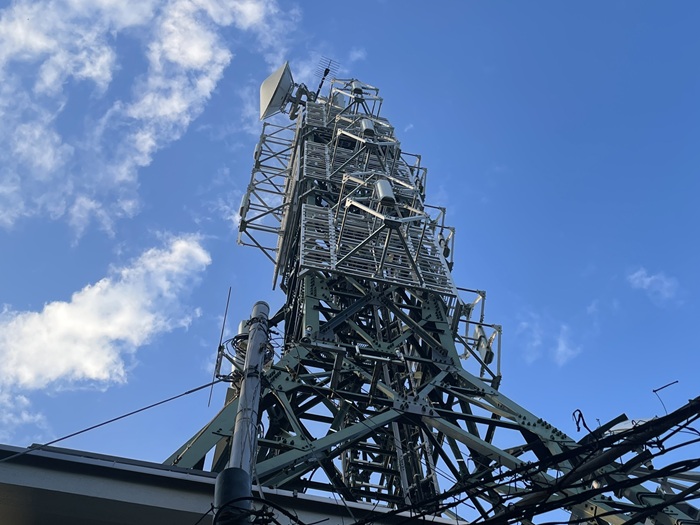

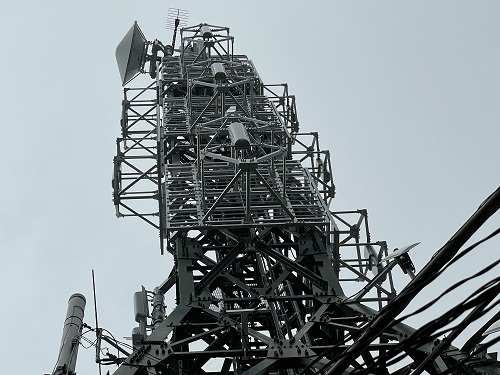

南側から見上げショット。

北側から撮影。北側には送信面が付いていません。

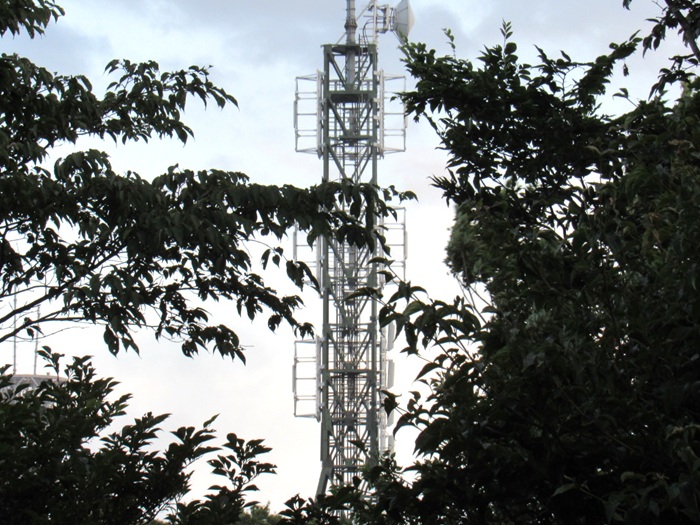

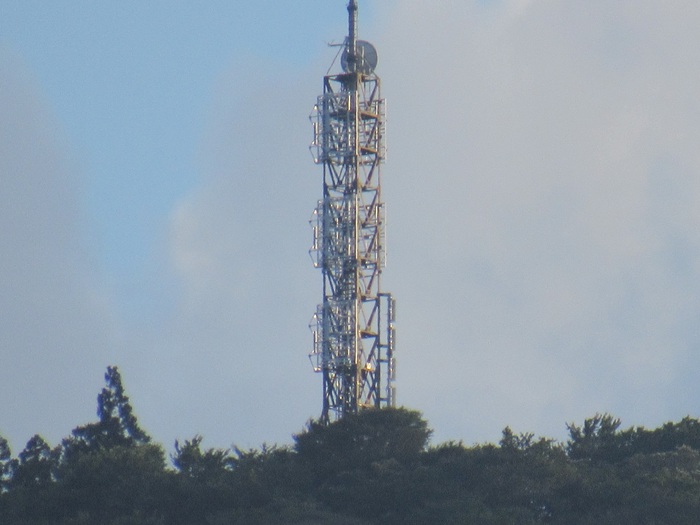

北東側の麓からの遠望撮影。

送信アンテナ(八郷デジタルテレビ中継放送所)

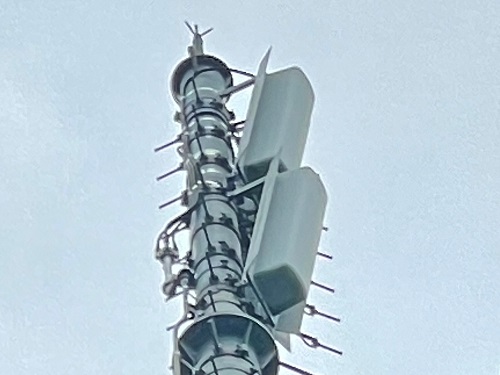

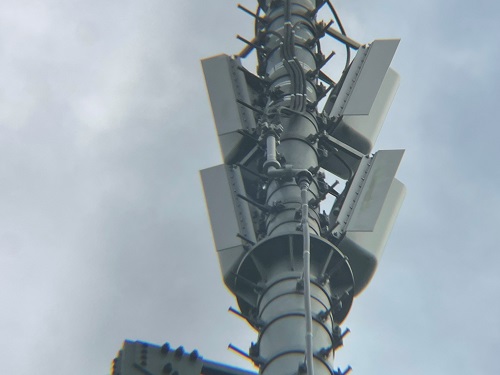

八郷局の送信アンテナです。北西側から撮影しました。
NHKと民放6局のテレビ中継局です。南西・南東方面の2面送信です。

・4LR双ループ2段2面(NHK・東京民放5社で共用)

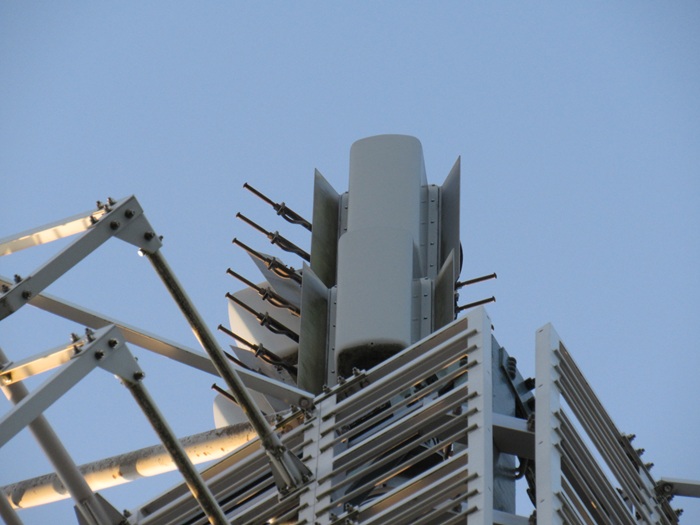

少し角度を変えて撮影。

南東側から見上げショット。。

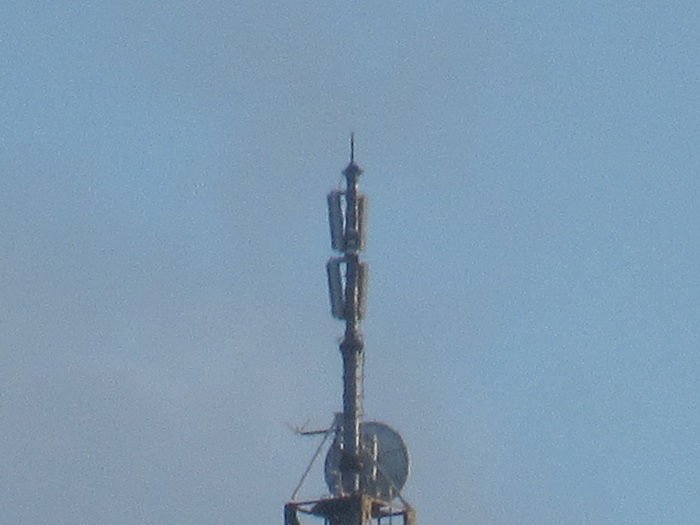

北東側の麓からの遠望撮影。

送信アンテナ(NHK筑西デジタルテレビ中継放送所)

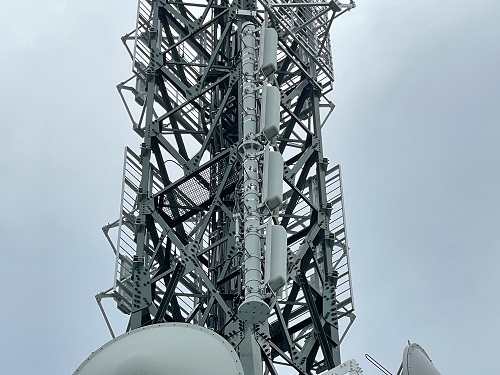

送信アンテナです。北西側から撮影しました。
こちらはNHK単独、しかもNHK総合のみのテレビ中継局です。
局名の通りに加波山の西側、筑西市・下妻市付近をスポット的にカバーする局です。
送信面も西南側に1面です。

・4LR双ループ4段1面(NHK水戸総合のみ送信)

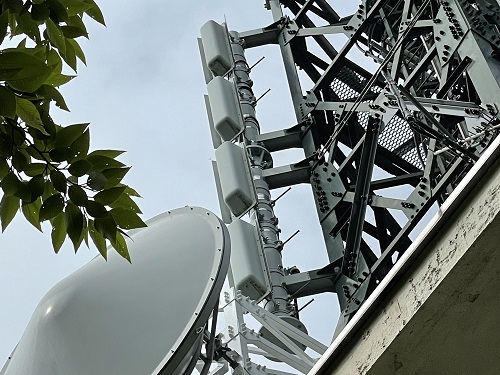

見上げショット。

北東側の山麓から遠望撮影。

TTL関係

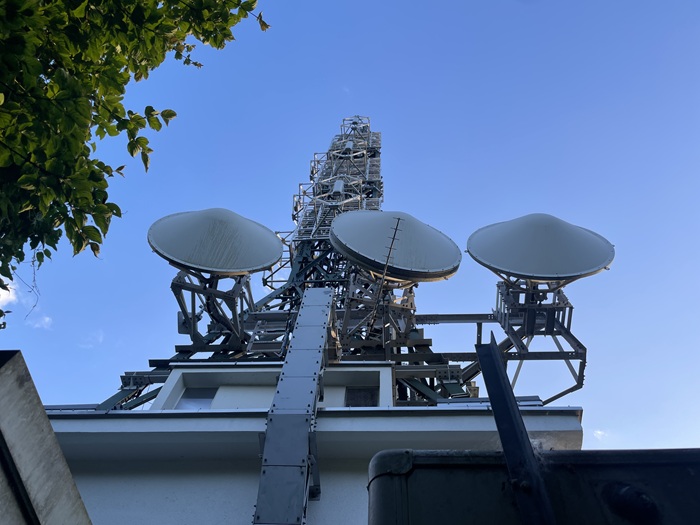

FM送信所に併設する形で、デジタルテレビのTTL固定局も乗っかっています。

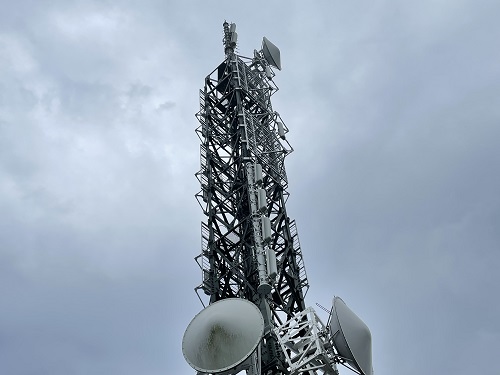

北西側から撮影しました。

・左奥向け(手前) : NHK水戸放送局からのSTL受信(NHK-FM)L
・左奥向け(その奥) : 水戸デジタルタワーへTTL送信(NHK-Eテレ・東京民放5社)
・左側さらに奥(見えていない) : 水戸デジタルタワーからTTL受信(NHK総合・水戸)
・やや右手前向け : 宇都宮テレビ送信所へTTL送信(NHK-Eテレ・東京民放5社)
・右向け : 菖蒲久喜TTL固定局からTTL受信-副側(NHK-Eテレ・東京民放5社)
※すぺて推測です。

少し引きで撮影。
菖蒲久喜からのTTLは上下2個のプレートパラボラでスペースダイバシティ受信です。

・左向け : NHK水戸放送局からのSTL受信(NHK-FM)
・やや右手前向け : 宇都宮テレビ送信所へTTL送信(NHK-Eテレ・東京民放5社)
・右向け×2 : 菖蒲久喜TTL固定局からTTL受信(NHK-Eテレ・東京民放5社)
※すぺて推測です。

東側から撮影しました。

・左側 : 水戸デジタルタワーからTTL受信(NHK総合・水戸)
・その隣 : 水戸デジタルタワーへTTL送信(NHK-Eテレ・東京民放5社)
・右側 : NHK水戸放送局からのSTL受信(NHK-FM)
※すぺて推測です。

局舎(NHK-FM)

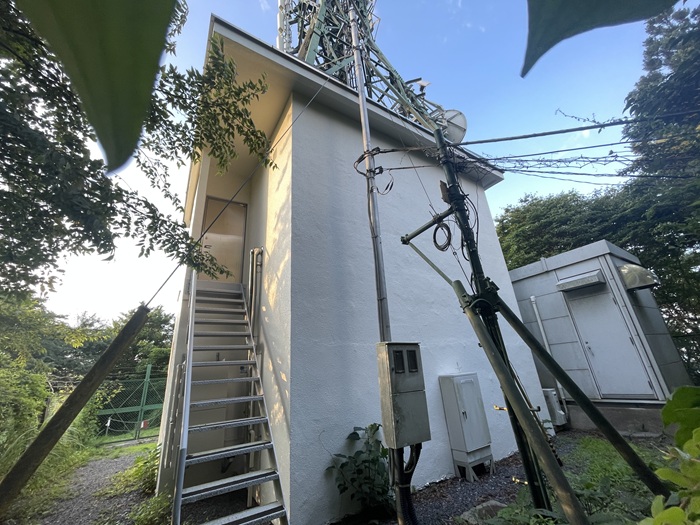

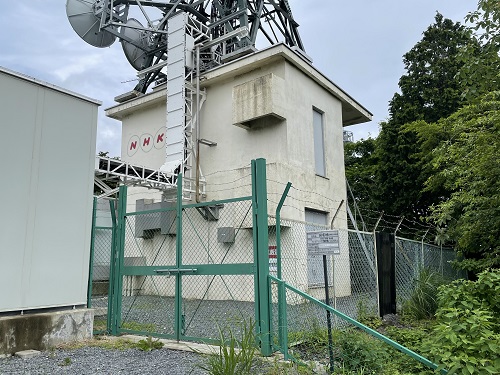

まずは一番目立つNHK-FMの局舎です。
一時期はデジタルテレビTTL関係、テレビ関係の機器も入っていたようですが、現在はFM単独で使っているようです。

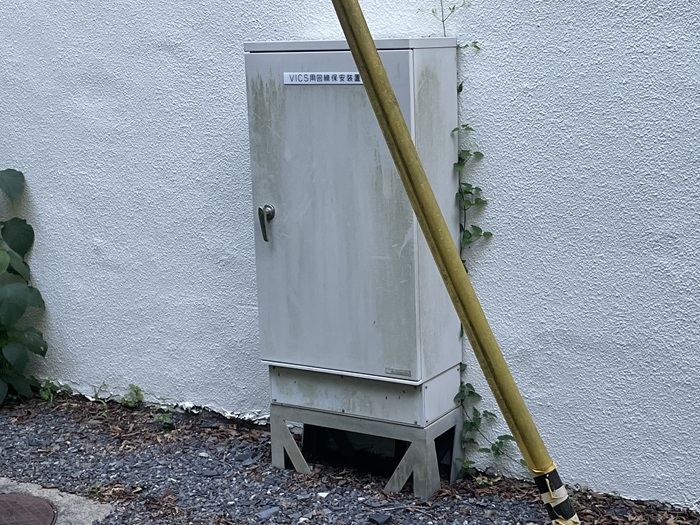

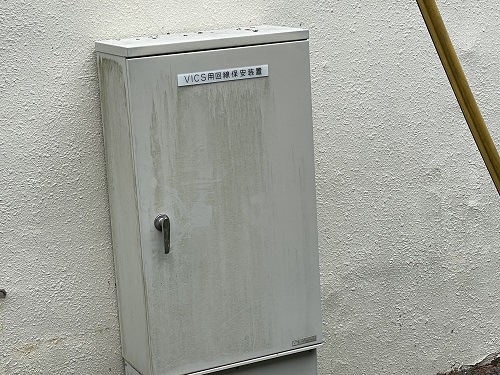

局舎壁面にVICS関係の収容箱も付いていました。電話線などの保安器が入っているのでしょうか。

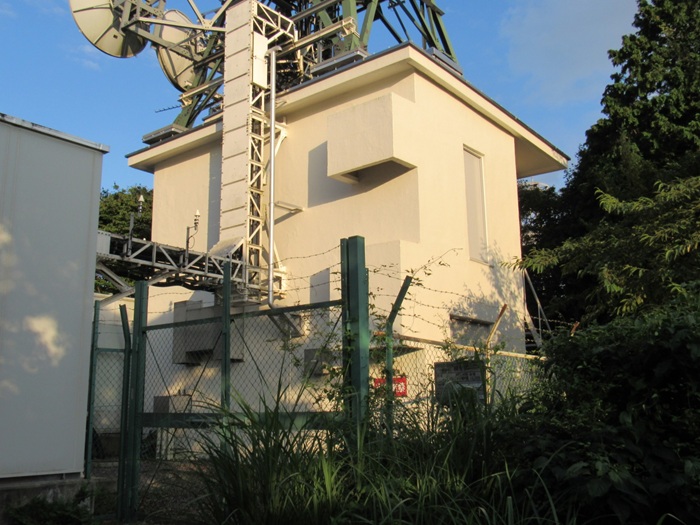

別の角度(北西側)からFM局舎を撮影。
屋上から手前側へ伸びるケーブルラックはTTL局舎に繋がっています。

局舎(加波山TTL固定局)

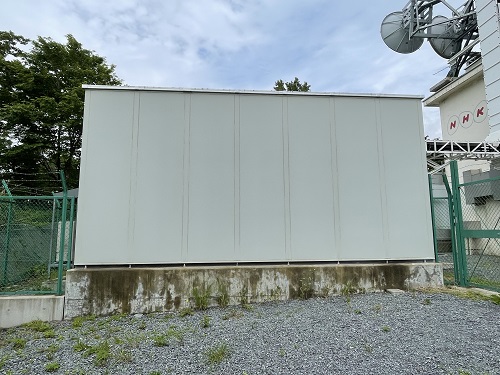

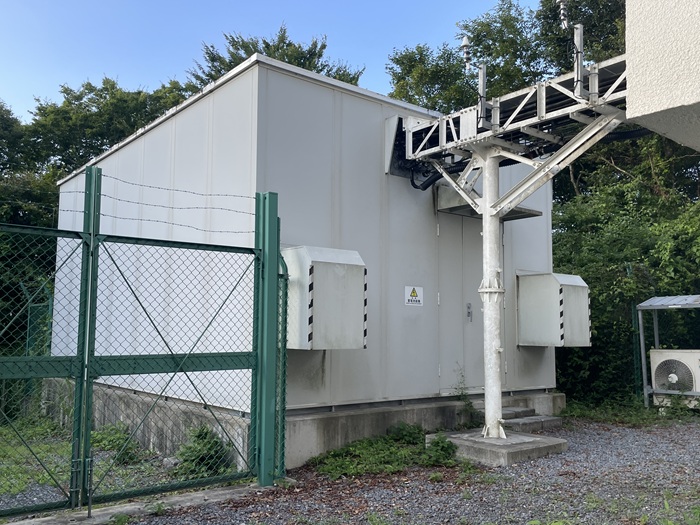

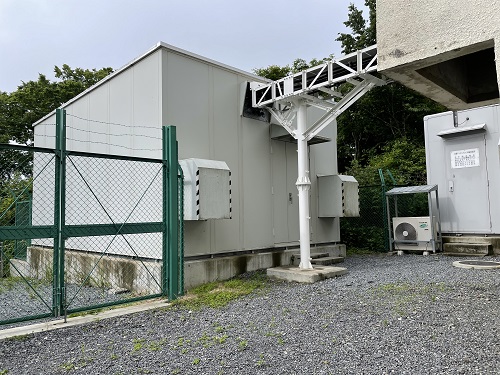

TTL固定局専用に増設された局舎です。
元々他の業務無線局が使っていた敷地を使って増設されました。
元々あった局舎のスペース不足でもあったのでしょうか。なかなか見られない構成です。

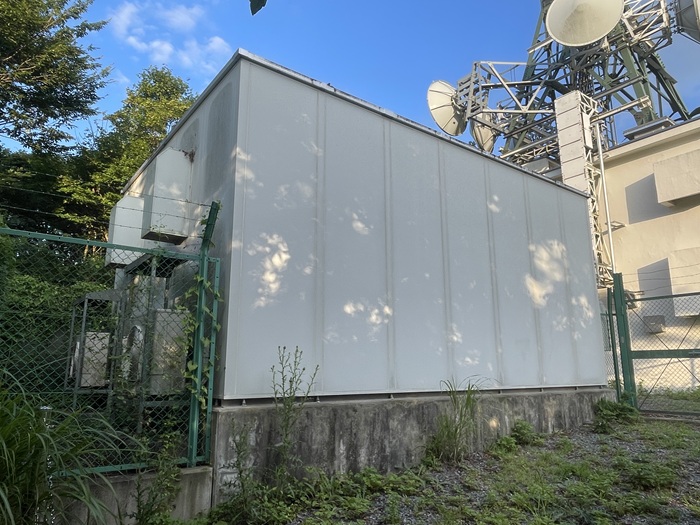

別の角度から撮影。

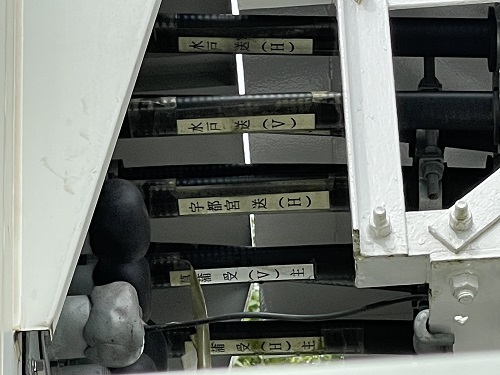

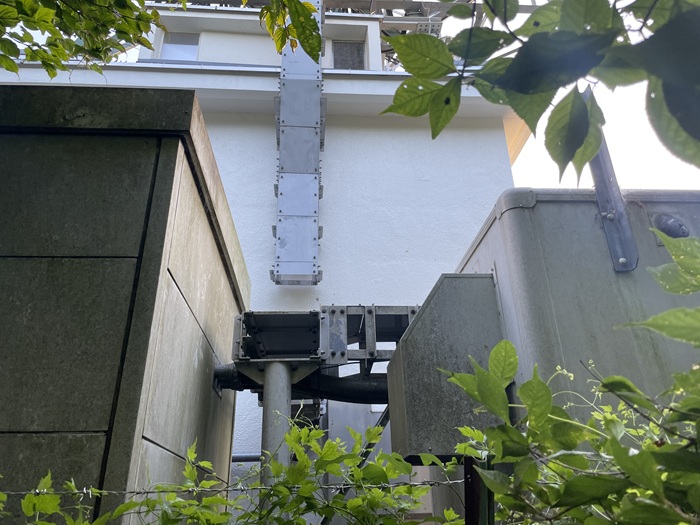

局舎へ出入りしているケーブルです。
水戸送り・宇都宮送り・菖蒲受けという単語が見えます。

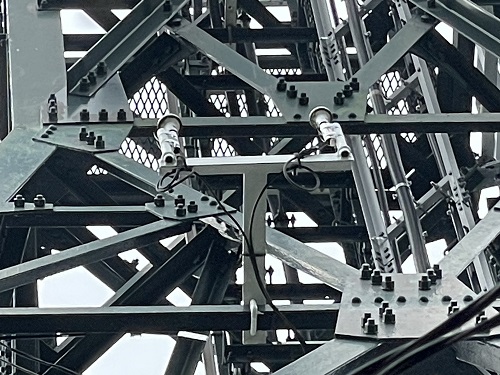

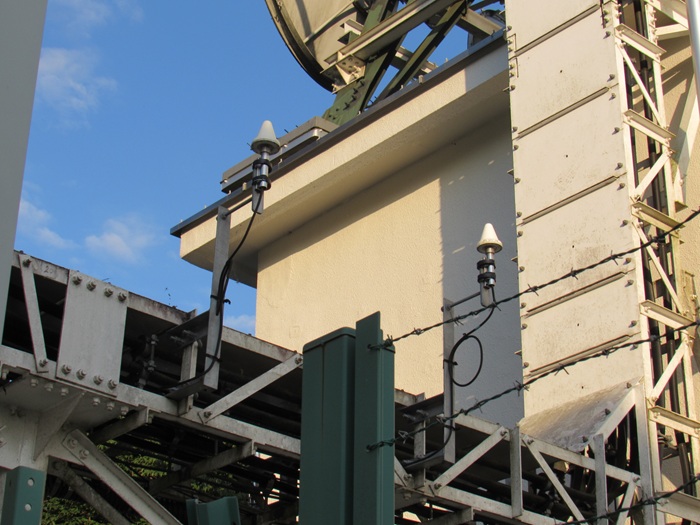

ケーブルラックにはGPSアンテナ×2

局舎(八郷デジタルテレビ中継放送所)

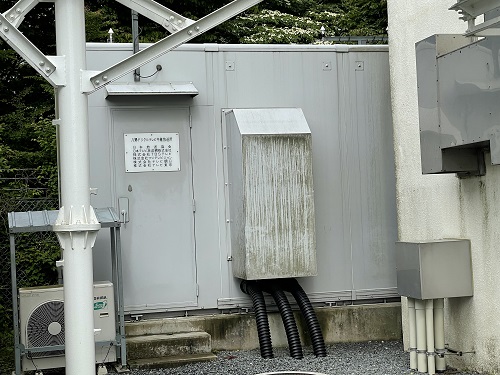

FM局舎の脇にひっそりと建つ「八郷デジタルテレビ中継放送所」の局舎です。

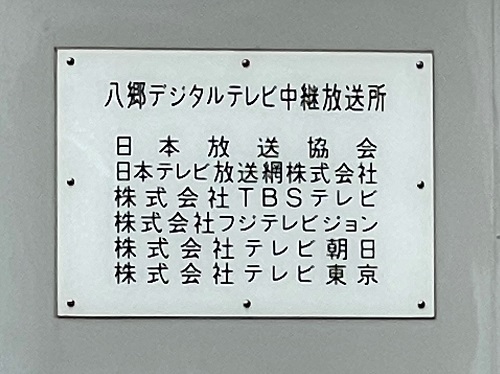

表札がありました。

局舎(NHK筑西デジタルテレビ中継放送所)

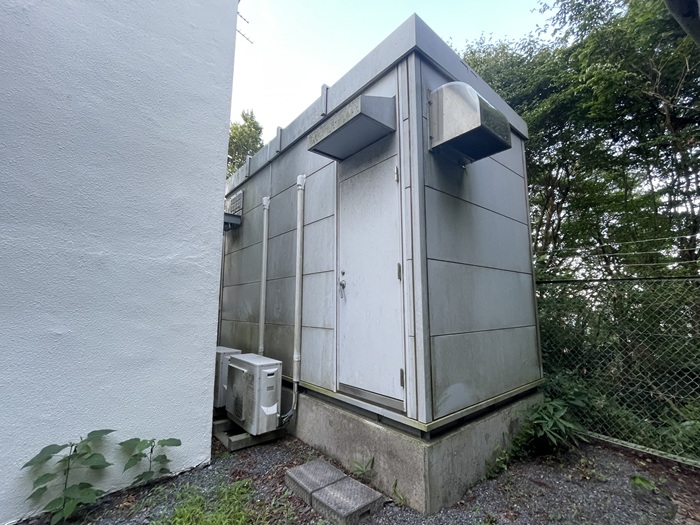

「八郷デジタルテレビ中継放送所」の局舎と横並びに建つ「筑西デジタルテレビ中継放送所」の局舎です。
元々はNHKがTTL固定局用に使っていた局舎を再利用して、筑西局のデジタルテレビ関係の機器を入れたようです。

右側の「NHK八郷デジタルテレビ中継放送所」の局舎側から来たケーブルは、左側の筑西局の局舎と繋がっています。
現在の配線はTTL局舎→八郷局の局舎→NHK筑西局の局舎と繋がっているようです。
ケーブルルートを変更した形跡で、何も配線されていないケーブルラックが残置されています。
元々は右側の白い局舎から奥の局舎壁面→鉄塔のプレートパラボラに向かう配線があったものと思います。

その他

機器の監視通報用のアンテナ×2

国有林の借用表示です。
所在地は「茨城県桜川市東飯田字 黒尊仏 国有林 202林班口小班ほか」。
よく見ると借受年月日が更新されています。

鉄塔に付いていたFMラジオのモニター用アンテナです。

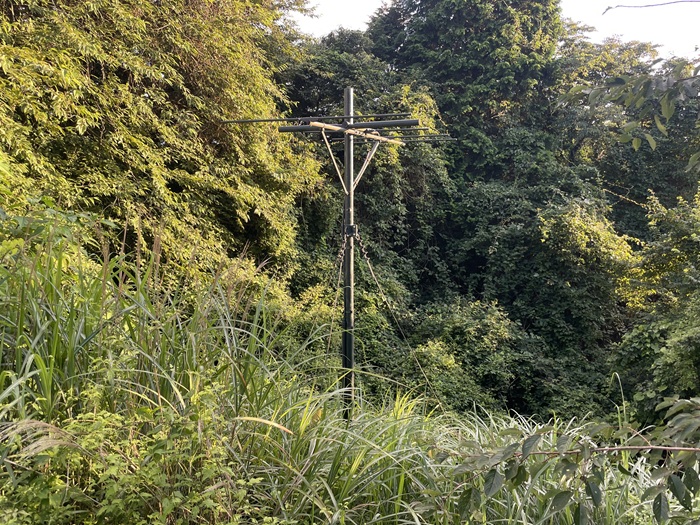

局舎脇にある予備受信アンテナです。

・八木5素子×1(浦和局を放送波受信・NHK-FM)

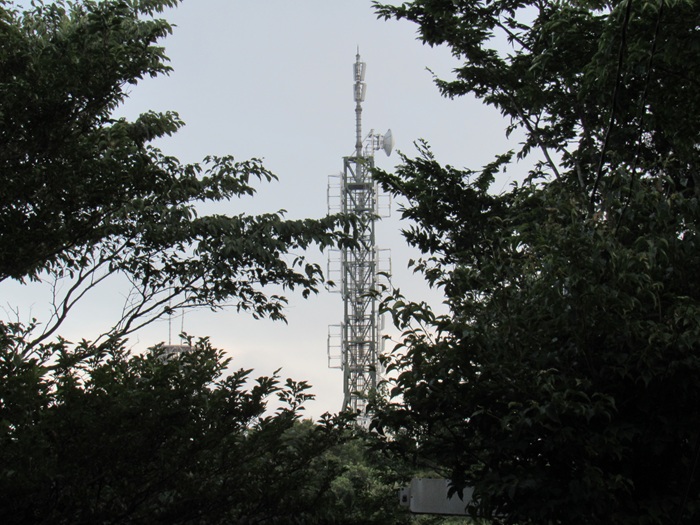

最後に「LuckyFM茨城放送の水戸FM補完中継局」付近から見えた全体写真。

遠望撮影

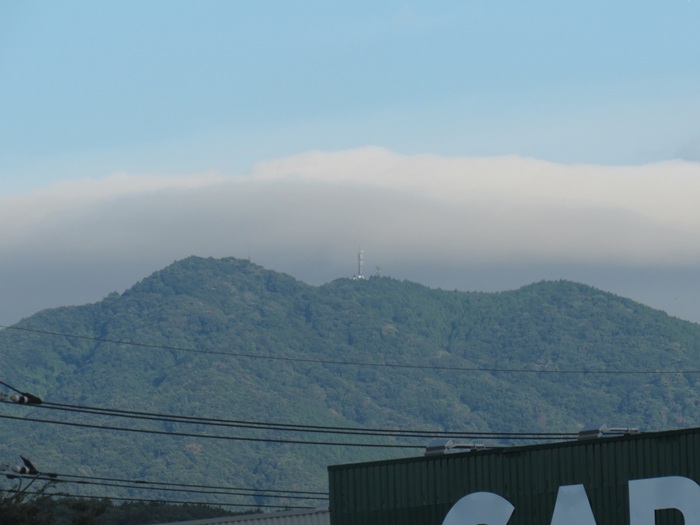

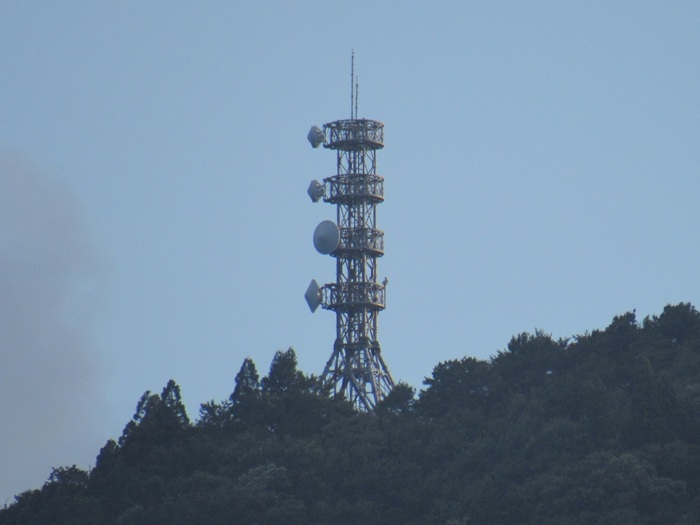

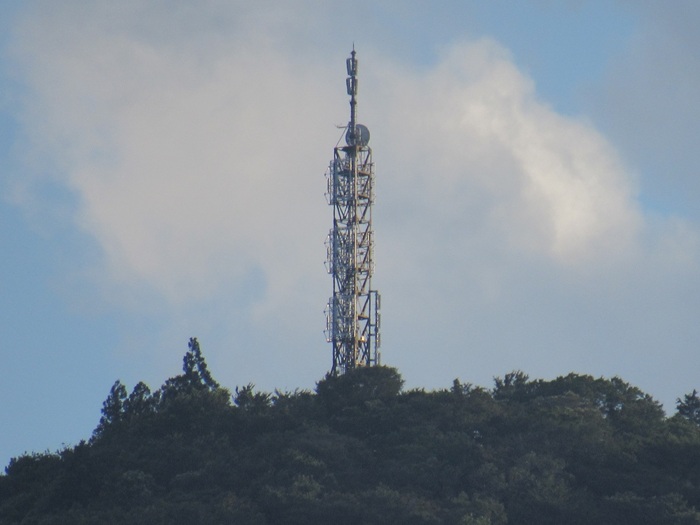

送信所の北西・コメリパワー桜川店付近から遠望撮影しました。

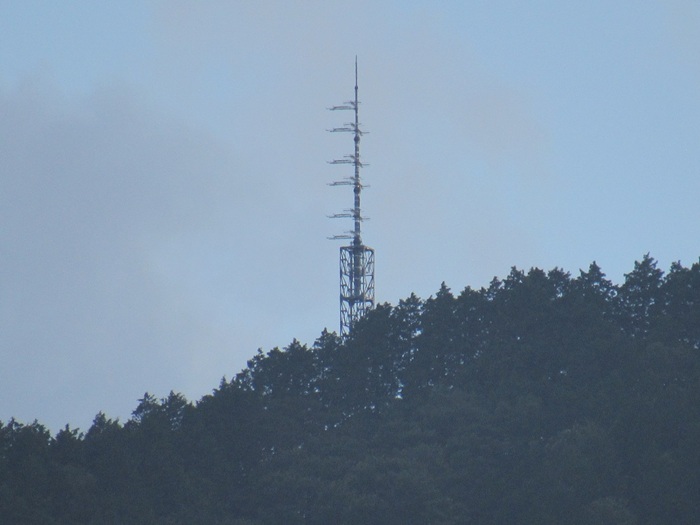

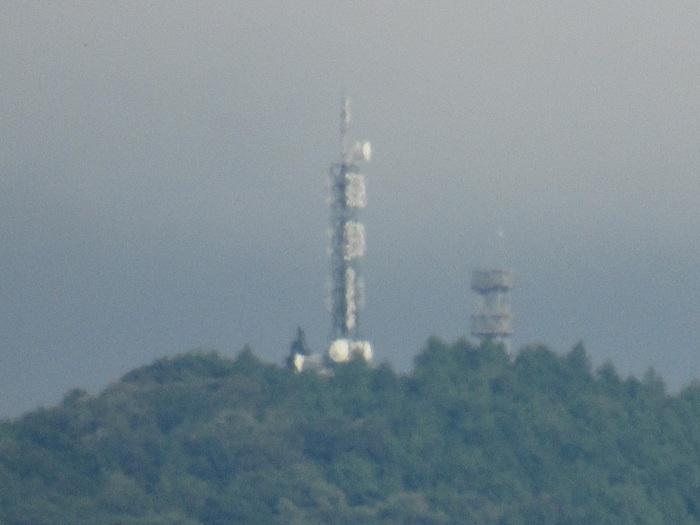

かなり拡大しました。送信塔が確認できます。

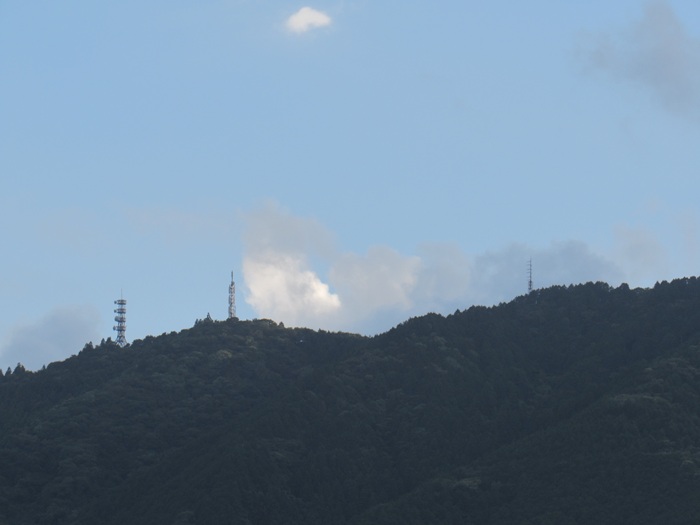

送信所の北東・桜川市猿田地域から遠望撮影しました。
左から国土交通省(建設省)・NHK送信所・LuckyFM茨城放送の水戸FM補完中継局の並びです。

NHK送信所を拡大しました。

少し離れた位置にある「LuckyFM茨城放送 水戸FM補完中継局」です。

国土交通省の無線局です。

みちのり

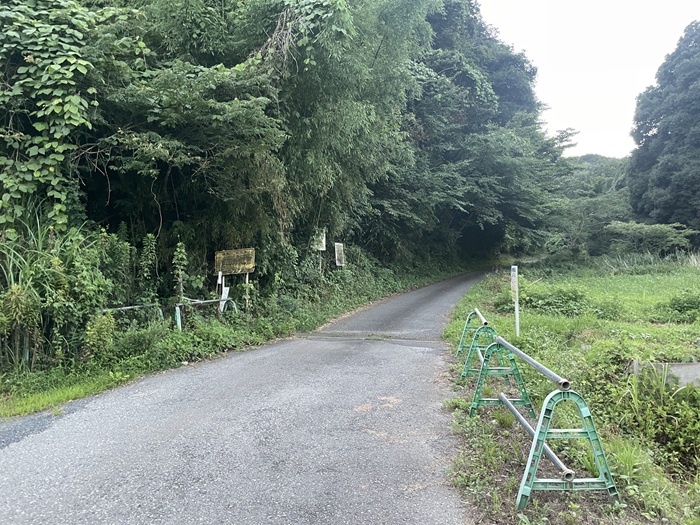

加波山の東側を走る県道140号を猿田地域から南下していくと、ソーラーバネルが見える位置に山へ向かう分岐があります。
林道「岩の上線」という名称らしいです。きれいな舗装路です。約5km走ります。

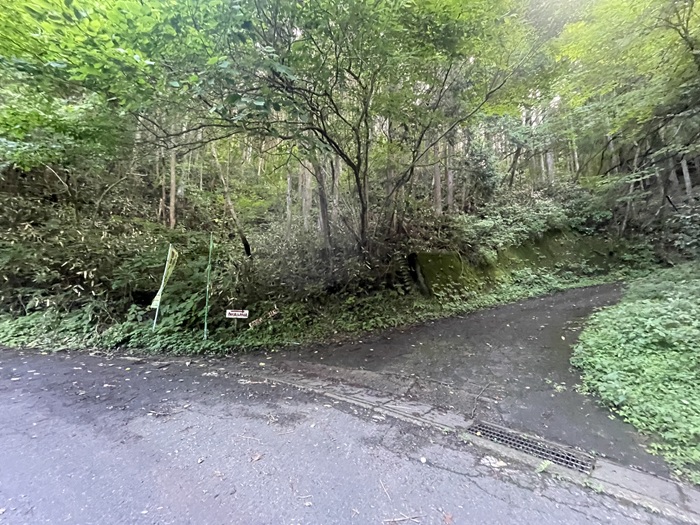

しばらく林道を登っていくと、このような分岐があるので「加波山神社」方面へ曲がります。
ここからは砂利道です。轍が深い部分もあって、車高が低いクルマだと厳しいかと思います。
この分岐から約1.2km進むと東屋があって、右手に送信所が見えてきます。

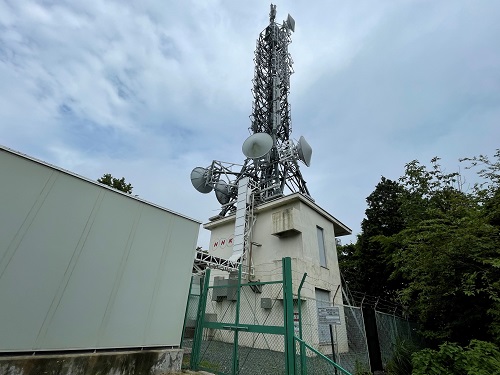

2021年06月06日訪問時

2021年06月06日の画像です。
サイト開設当時の編集手法のためお見苦しい点がございます。
当日は天気が不安定で画像の明暗が激しい点がございますがご承知おきください。

FM送信アンテナ

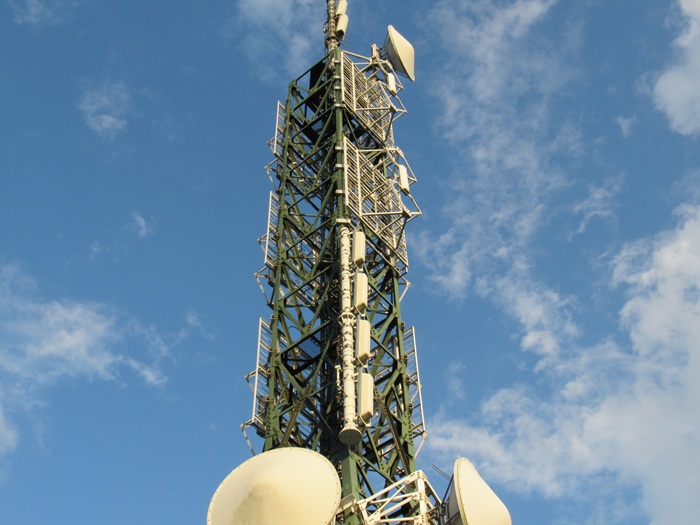

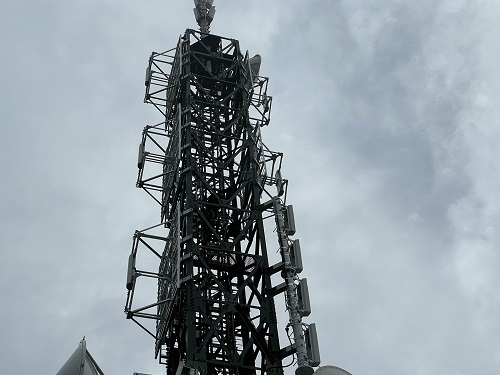

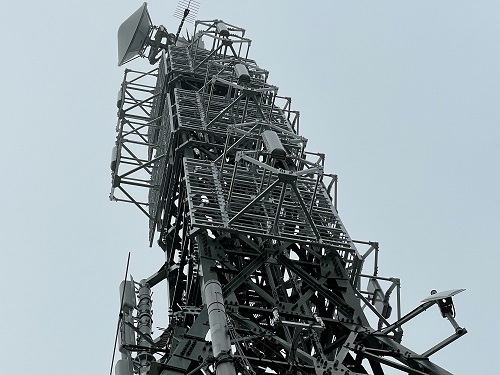

送信アンテナです。北側から撮影しました。

・双ループ3段2面+2段1面(NHK-FM)

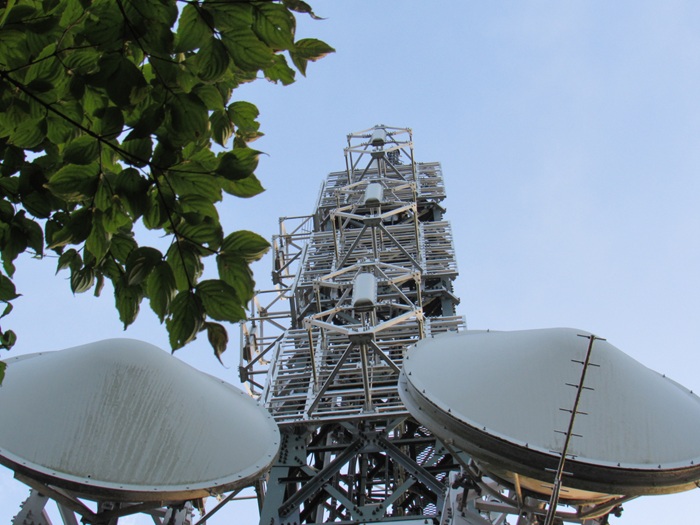

南側から撮影しました。画像左側が東側になります。
東側は双ループ2段のようですね。

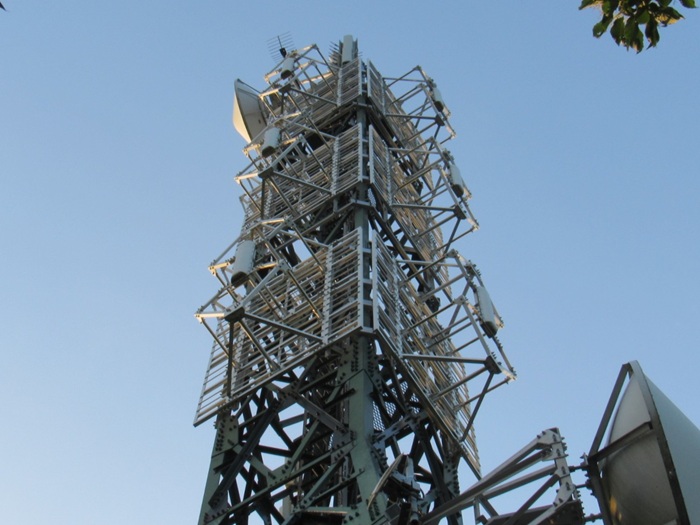

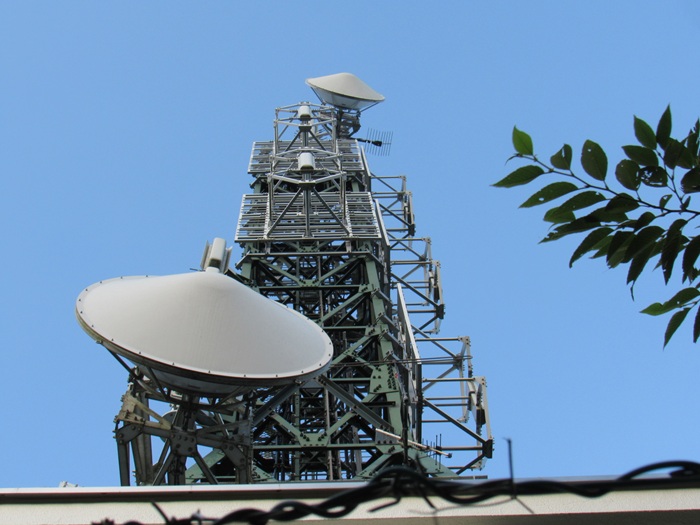

南側から見上げショットです。北側には面がありませんので、
西側が2段、東・南は3段の構成です。

テレビ送信アンテナ(NHK筑西デジタルテレビ中継放送所)

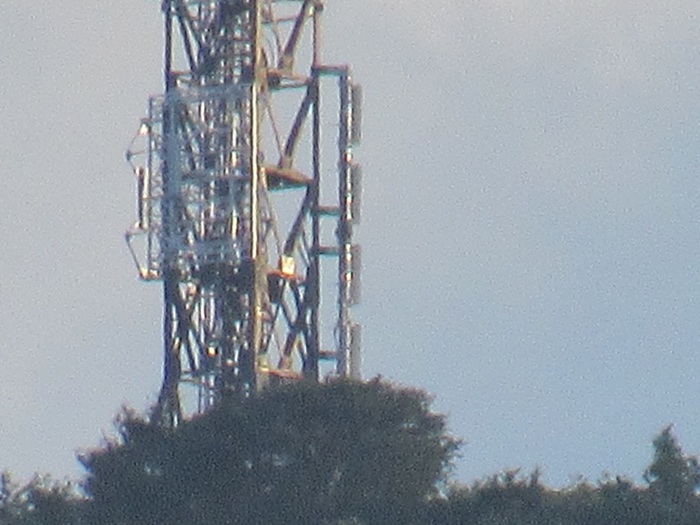

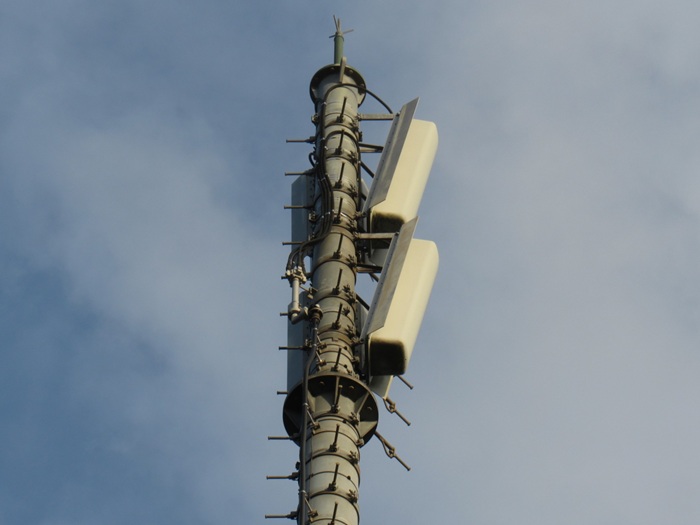

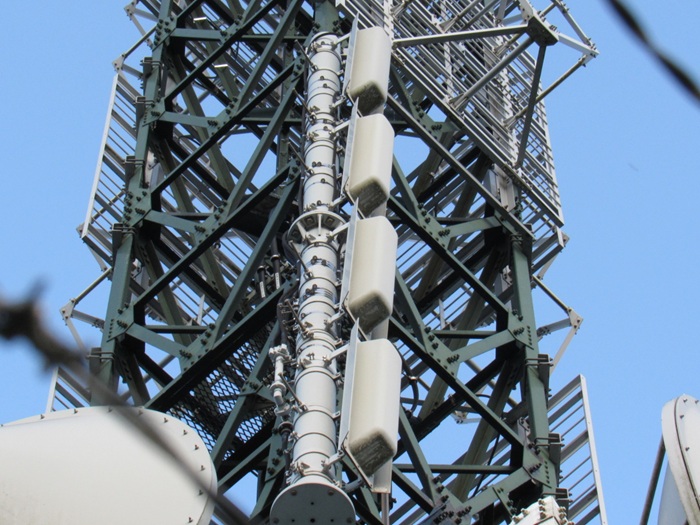

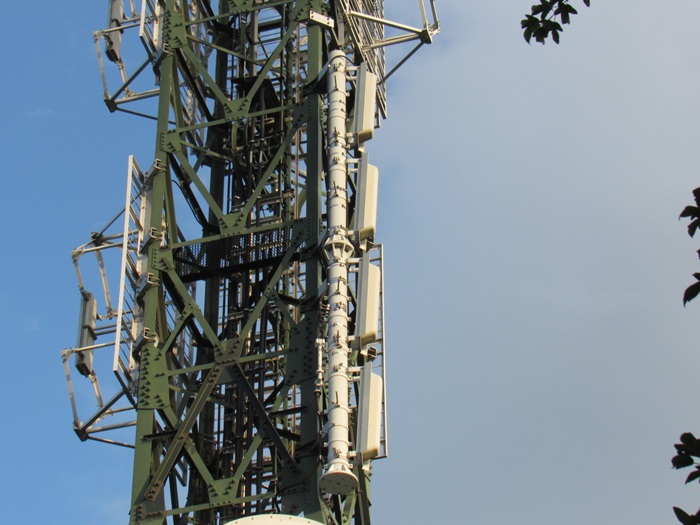

筑西デジタルテレビ中継放送所の送信アンテナです。

・4LR双ループ4段1面(NHK総合)

別の撮影しました。

テレビ送信アンテナ(八郷デジタルテレビ中継放送所)

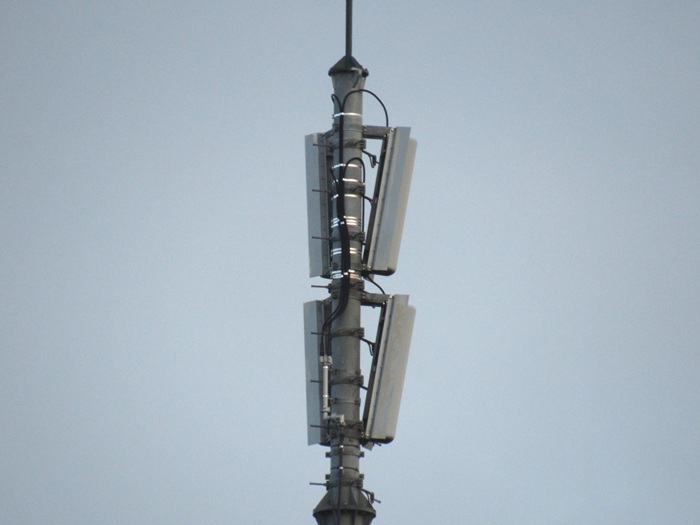

八郷デジタルテレビ中継放送所局の送信アンテナです。

・4LR双ループ2段2面(NHK・東京民放5社)

西側から撮影しました。
南西側・南東側の2方向に送信しています。

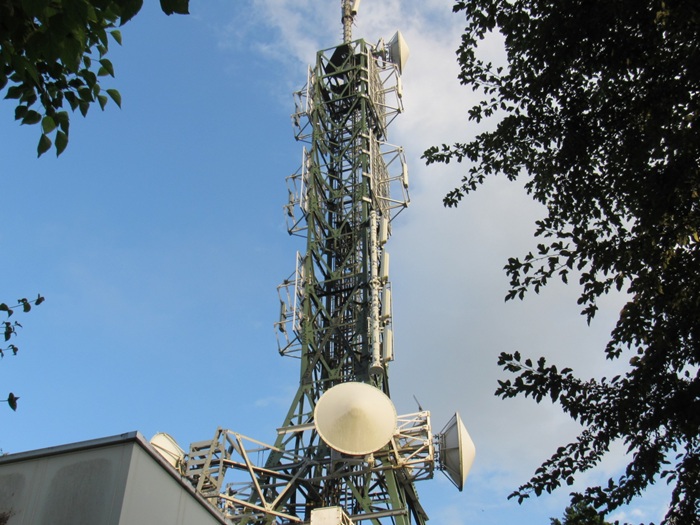

TTL固定局

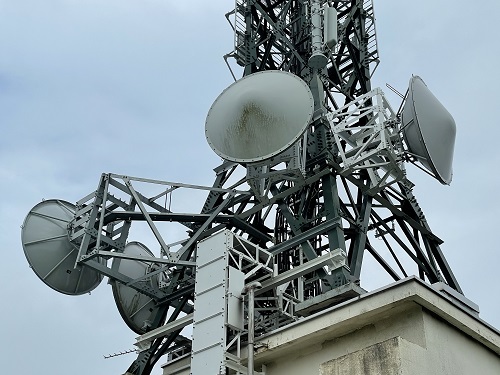

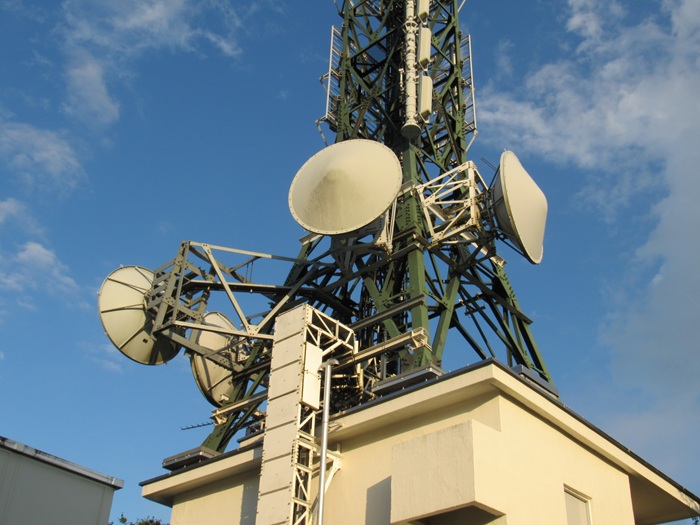

併設されたTTL固定局です。

・左手前:NHK水戸放送局からのSTL
・左奥:NHK水戸テレビ放送所送りTTL
※裏にもうひとつ隠れています。
・中央手前向き:宇都宮送りTTL
・右向き:菖蒲久喜固定局からTTL受信(副)
※写真を撮り忘れましたが菖蒲久喜向きは上下2個あるプレパラで、スペースダイパシティ受信のようです。

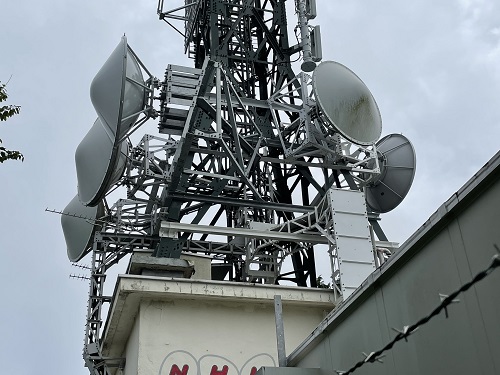

別の角度から撮影。

・左手前:NHK水戸放送局からのSTL
・左奥×2:NHK水戸テレビ放送所送りTTL
・手前右向き:宇都宮送りTTL
・右向き:菖蒲久喜固定局からTTL受信(副)
※写真を撮り忘れましたが菖蒲久喜向きは上下2個あるプレパラで、スペースダイパシティ受信のようです。

送信塔全体写真です。TTL関係の部分を抜粋して紹介します。

・右向きプレートパラボラ×2(菖蒲久喜からTTL受信)
・手前向きプレートパラボラ(宇都宮送りTTL)

局舎

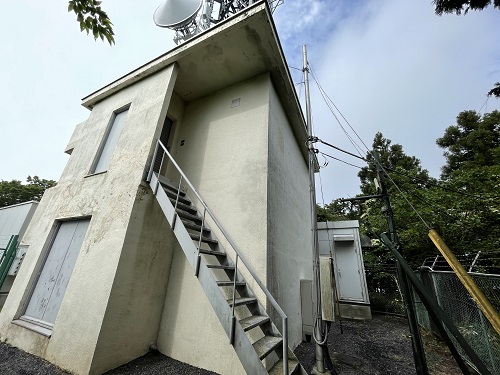

NHKの局舎です。
NHK-FMと筑西テレビ中継放送所の機材が入っていると思われます。

別の角度から撮影。

TTL固定局関係の局舎です。

別の角度から撮影。

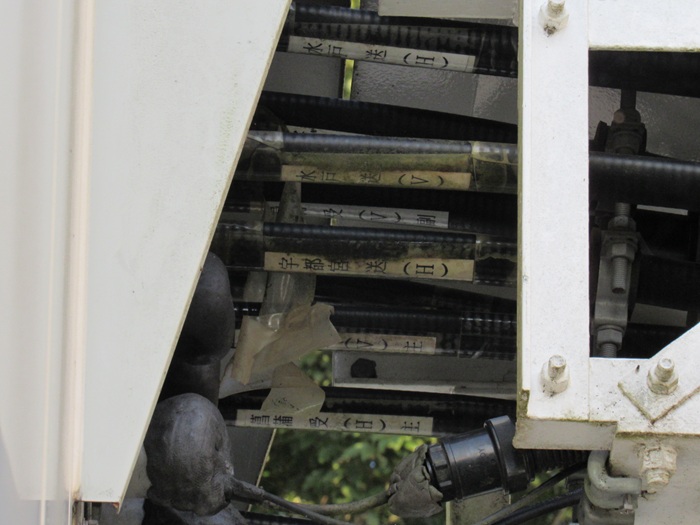

TTL固定局の局舎に引き込まれたケーブルの表示です。
菖蒲や宇都宮、水戸という文字が確認できます。

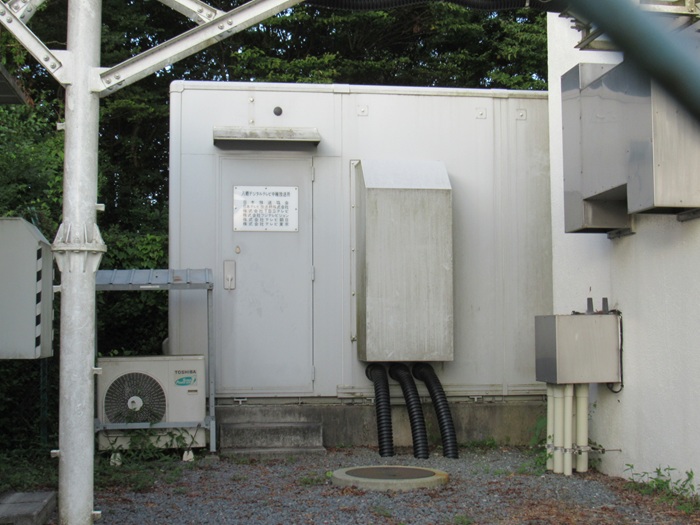

八郷デジタルテレビ中継放送所の局舎です。

その表札です。

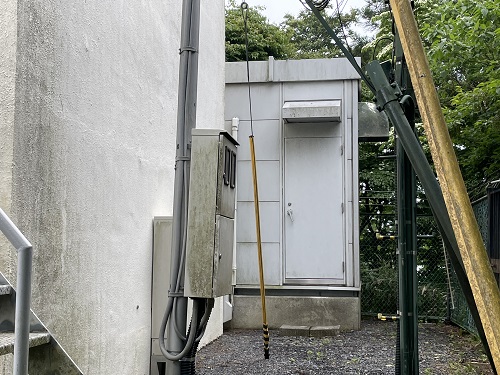

NHK局舎の隣りにあった局舎です。
使用用途はわかりませんでした。 どうやら「筑西デジタルテレビ中継放送所」の局舎として使っているようです。

その他

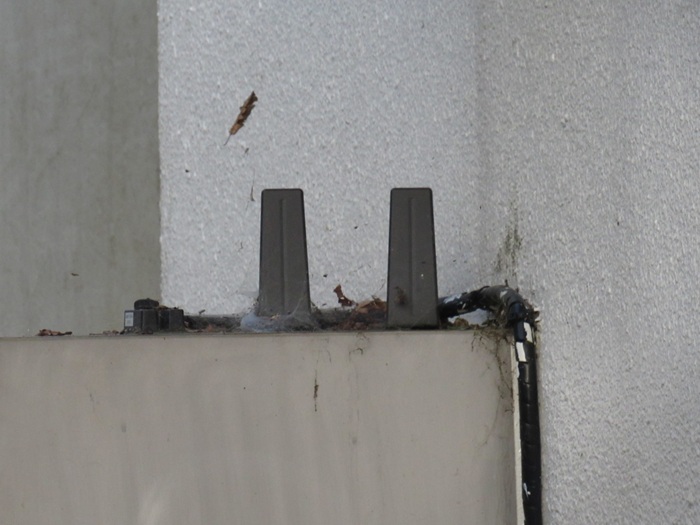

NHK筑西局のGPSアンテナです。

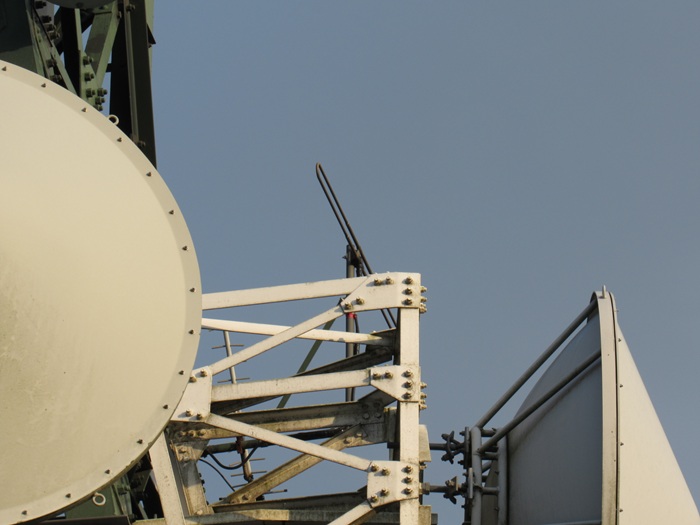

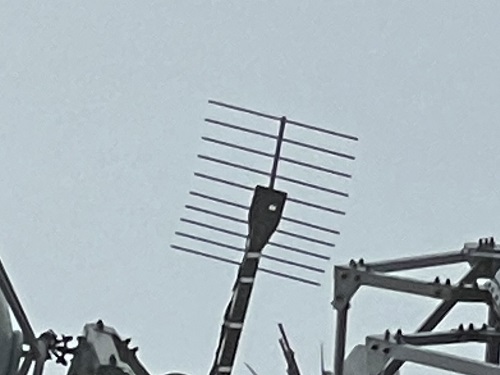

同局のモニターアンテナです。

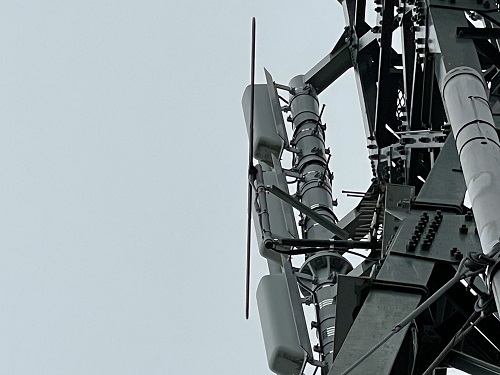

NHK-FMのモニターアンテナのようです。

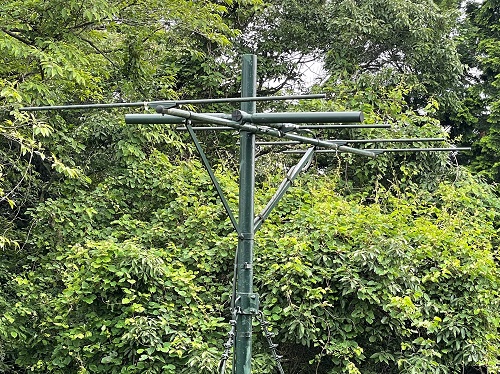

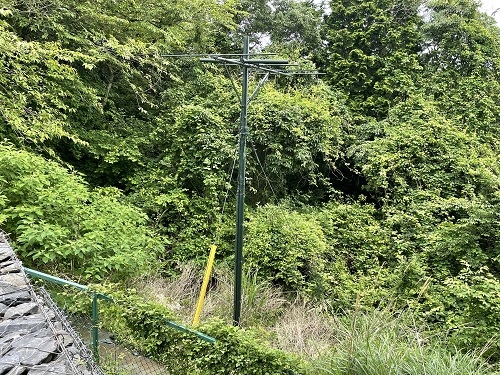

予備(バックアップ)と思われるFM受信アンテナがありました。

・八木5素子アンテナ×1(NHK・浦和局受け※)
・八木5素子アンテナ×1(NHK・スカイツリー受け)
※情報提供によると「東京受けも浦和方面の方が電波が安定している」そうです。(2024年03月22日追記)

拡大しました。

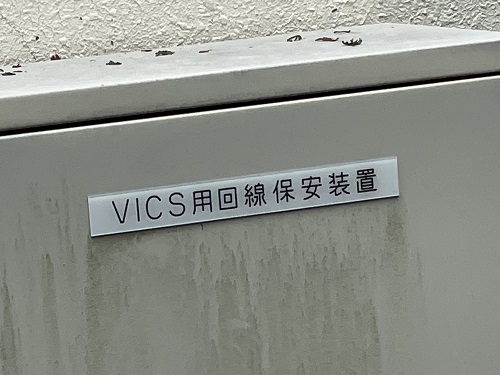

NHKの局舎に取り付けられたVICS関係の収容函です。

少し拡大しました。
