日立テレビ・FM中継局(茨城県・日立市)

「茨城県日立市石名坂町1557及び日立市森山町1174(風神山)」にある、テレビ・FMラジオ中継局です。
「NHK」と「東京広域5社」で局舎・鉄塔はそれぞれ個別です。
森山町にNHKテレビ・FM中継局、石名坂町に民放テレビ各局の中継局があります。
ロケーションの良さから放送関係のみならず、MCA基地局や行政関係の無線局もありました。

■最終訪問日:2025年02月22日
■初回訪問日:2018年08月18日

2025年02月22日訪問時

2025年02月22日訪問時の画像です。
特にこれといった変化は有りませんでしたが再訪しました。
民放の送信所に隣接しているMCA基地局は大幅に変化がありました。

NHK

まずは「NHK」側から解説していきます。
デジタルテレビ、TTL関係、FPU関係はすべて局舎上の鉄塔にまとまっています。
FM送信塔は隣接地に独立して送信塔が建っています。

所在地「茨城県日立市森山町字　森山国有林1252林班る小班(風神山)」、
もしくは「茨城県日立市森山町1174」。

テレビ送信アンテナ(日立局)

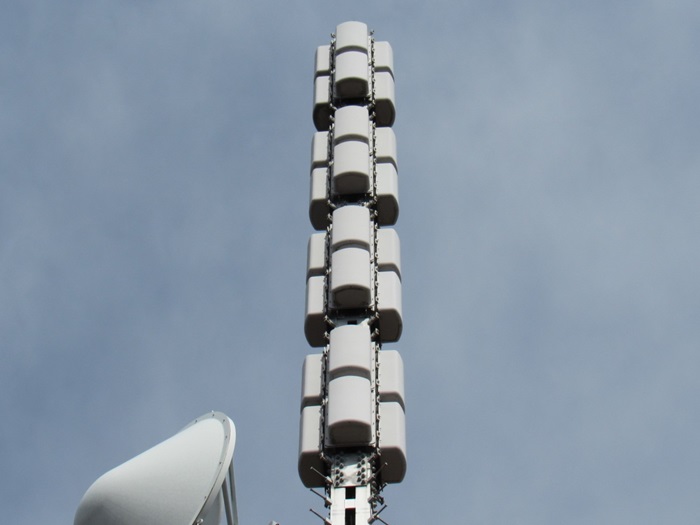

局舎屋上の鉄塔最頂部にあるテレビ送信アンテナです。

・4Dダイポール8段4面(NHK総合・Eテレ)

別の角度から撮影。

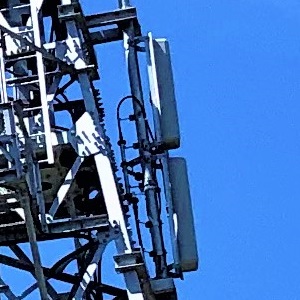

テレビ送信アンテナ(日立北局)

局舎屋上の鉄塔中間部にあるテレビ送信アンテナです。

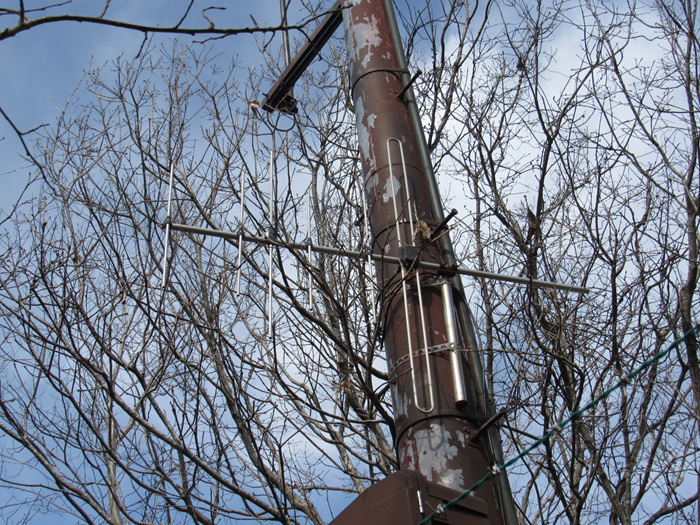

・4L双ループ2段1面(NHK総合・日立北局)

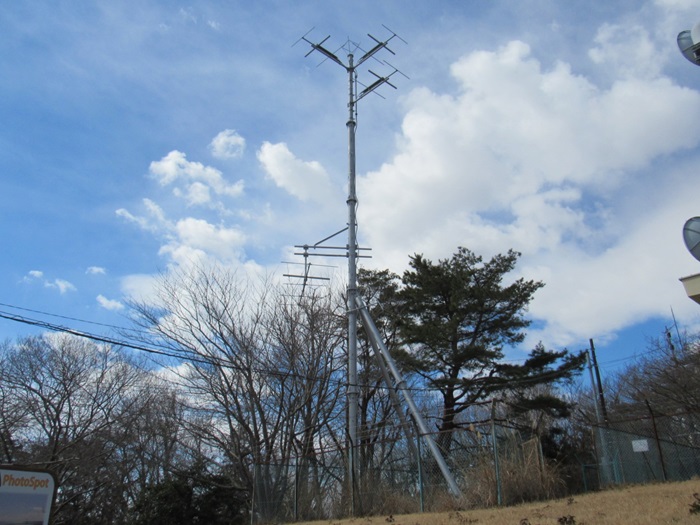

FM送信アンテナ

局舎に隣接する場所に独立して建っている送信塔です。

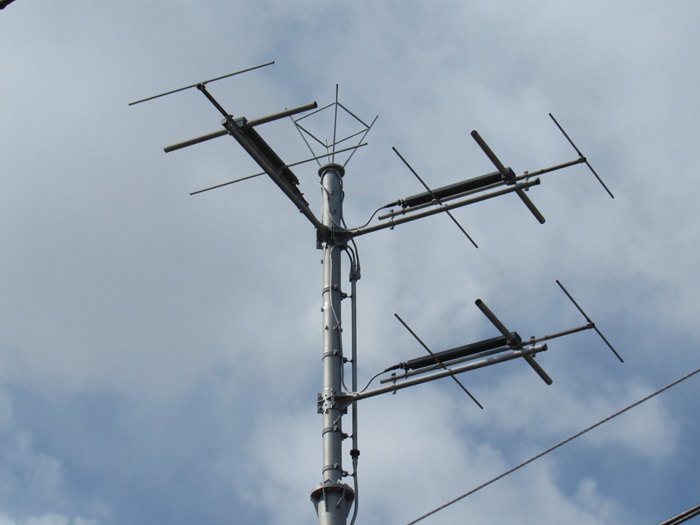

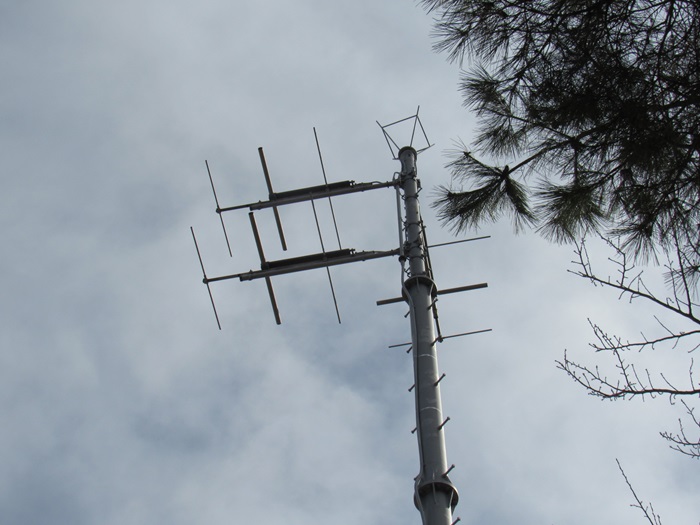

その送信塔のFM送信アンテナです。

・八木3素子2段1面+1段1面(NHK-FM)

少し角度を変えて撮影。

さらに角度を変えて。

FM受信アンテナ

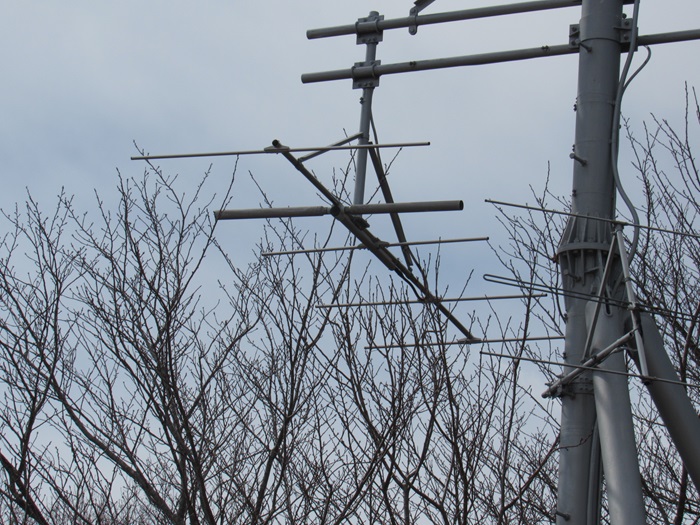

さきほどの送信塔の中間に付いている受信アンテナです。

・八木5素子×1(加波山基幹局を放送波受信)

受信アンテナを別の角度から。

TTL・TSL関係

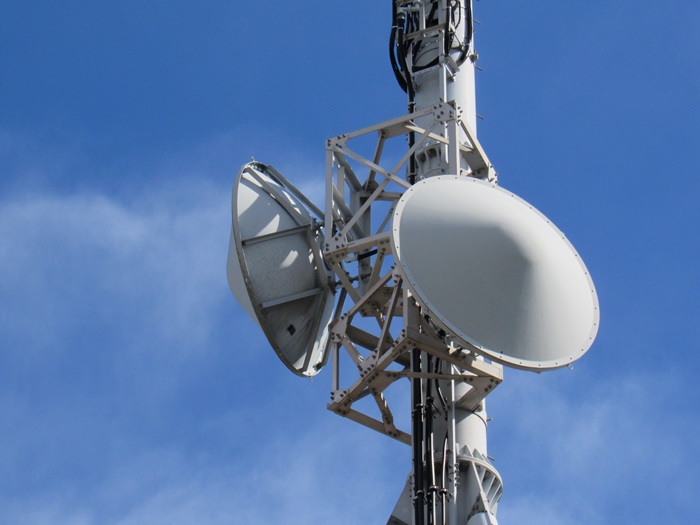

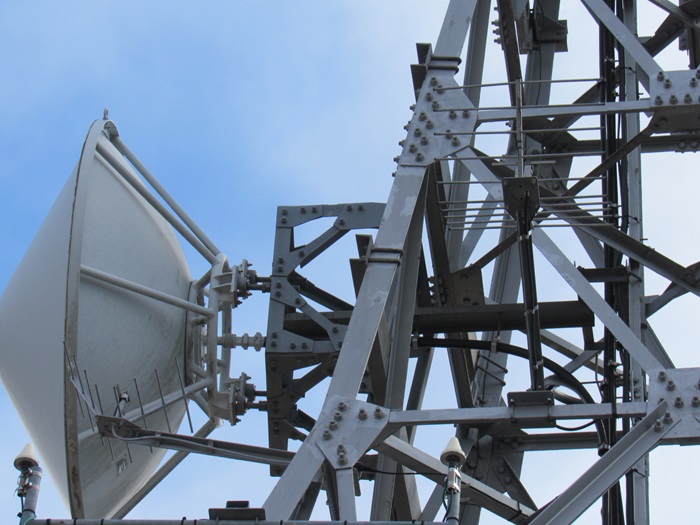

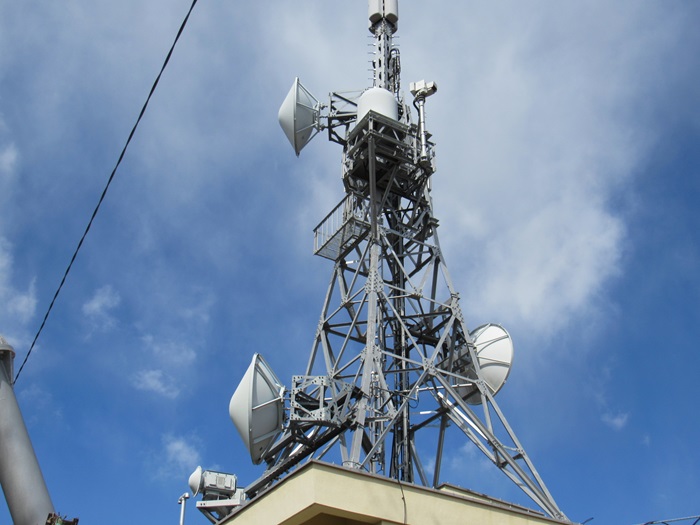

局舎屋上の鉄塔に付いているTTL・TSL関係のパラボラです。

・上段:左向けプレートパラボラ(水戸からTTL受信:NHK総合・Eテレ)
・下段:左向けプレートパラボラ(水戸へTSL送信:FPU・お天気カメラ用?)
・右向けプレートパラボラ(日立神峰へTTL送信:NHK総合・Eテレ)

局舎

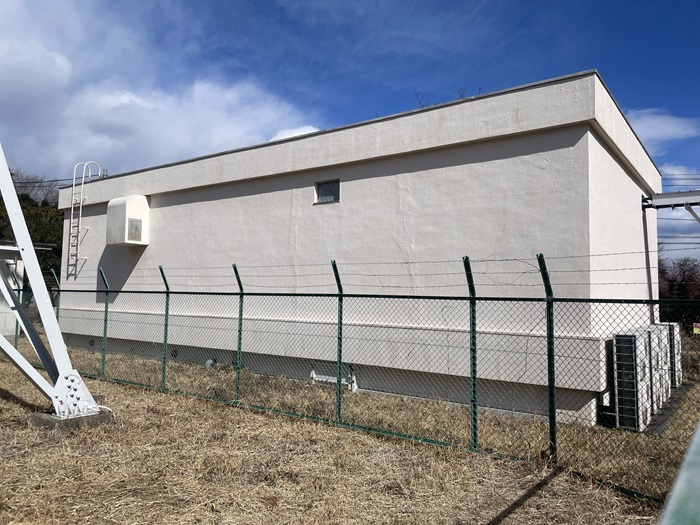

よく見かけるタイプの局舎です。

別の角度から。

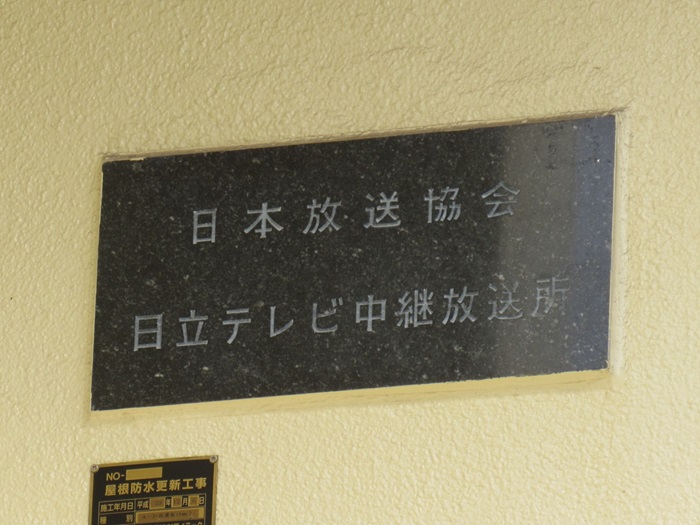

表札もありました。

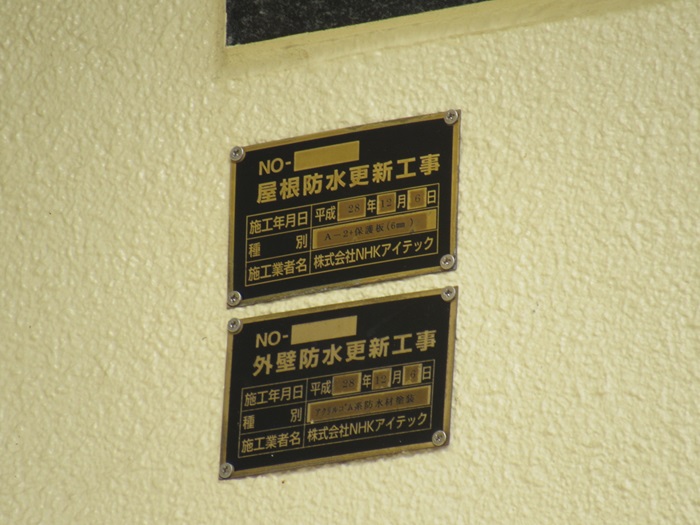

その下の塗装に関する表示。

その他

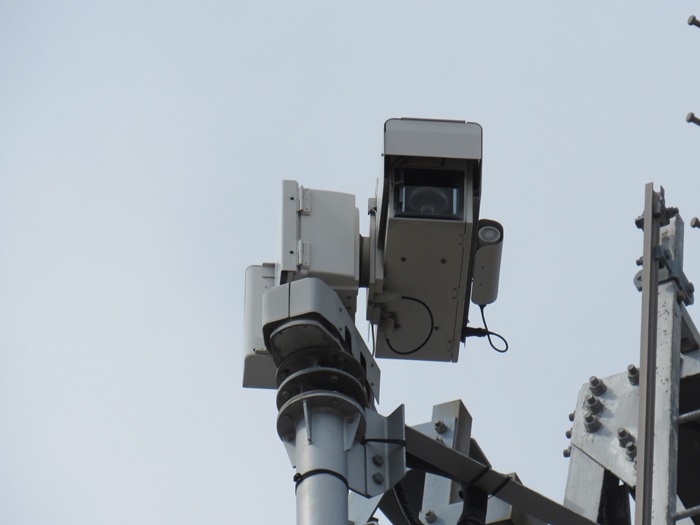

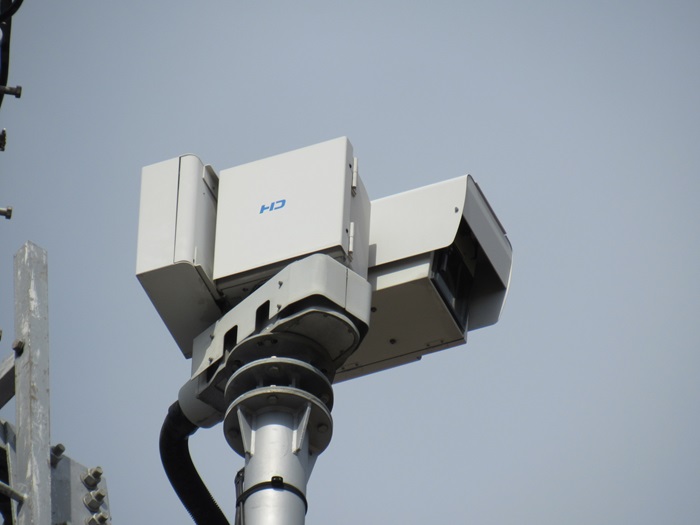

お天気カメラです。海のほうへ向いていました。

別の角度から。

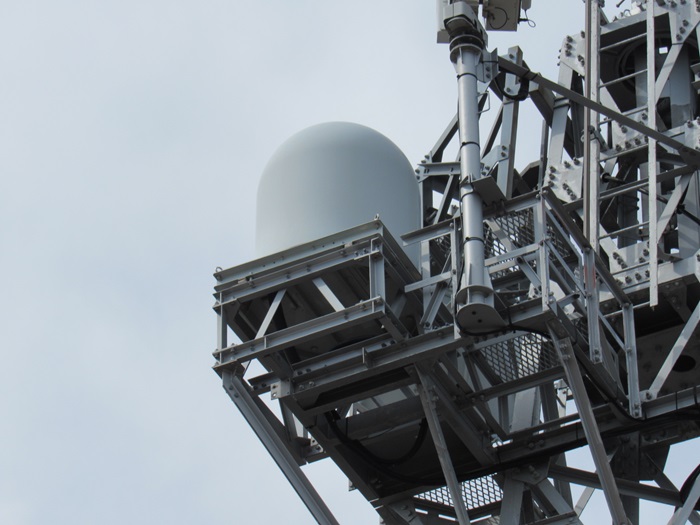

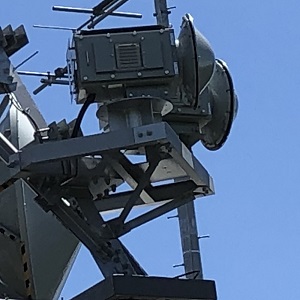

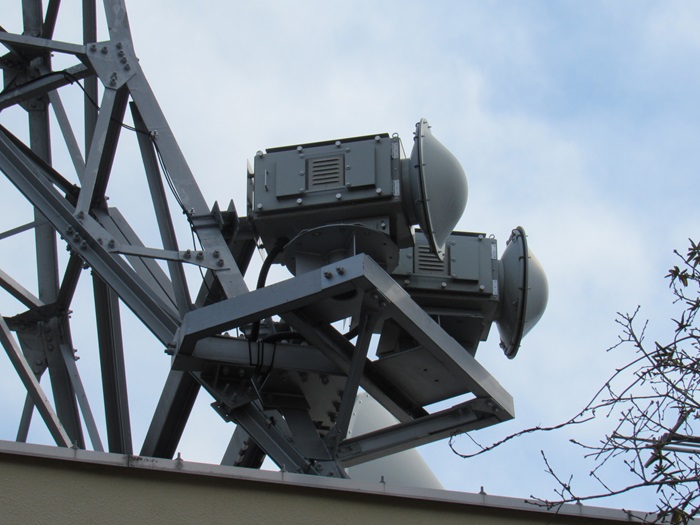

レドームつきのFPUアンテナです。

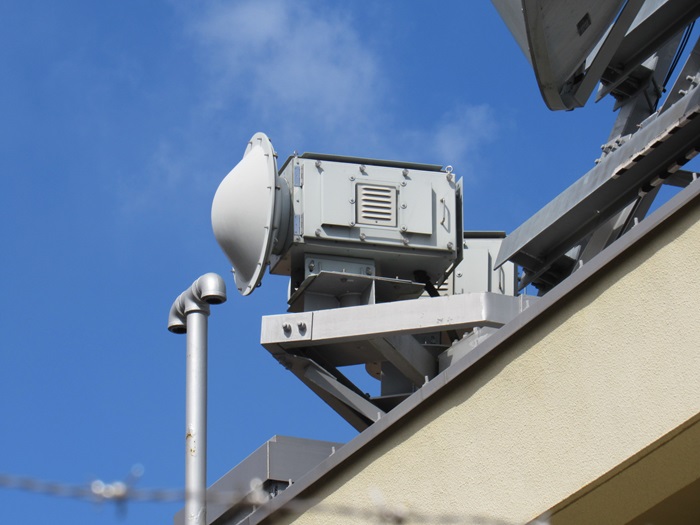

これもFPUアンテナのようです。2つあります。

別の角度から。

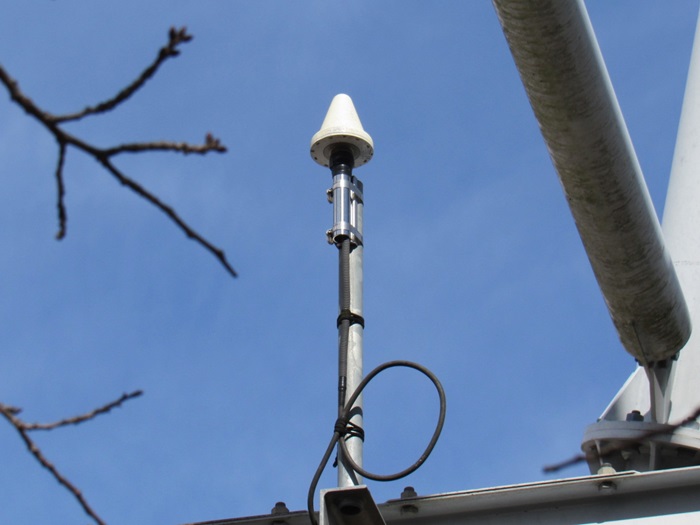

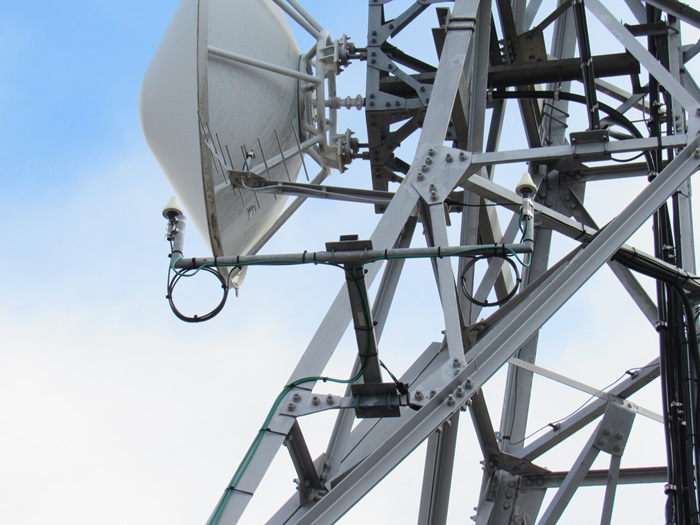

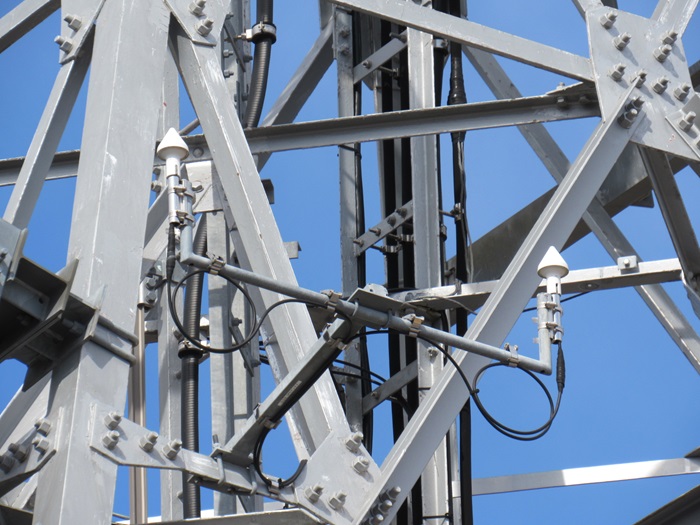

GPSアンテナ×2です。

先ほどと違う位置にあるGPSアンテナ×2です。

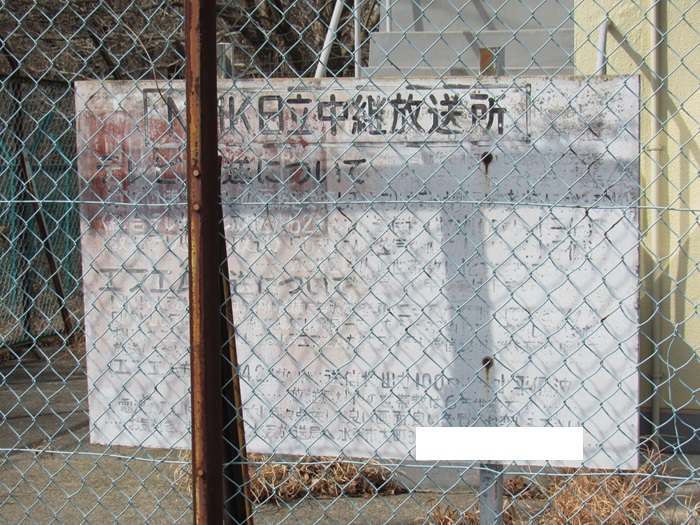

施設のあらましです。

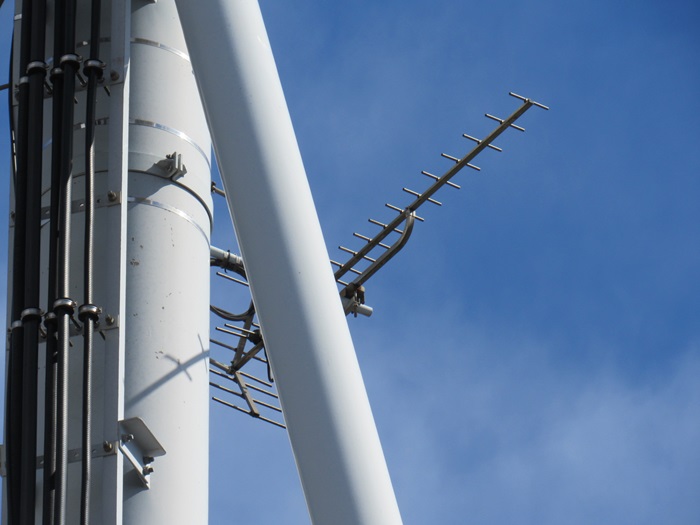

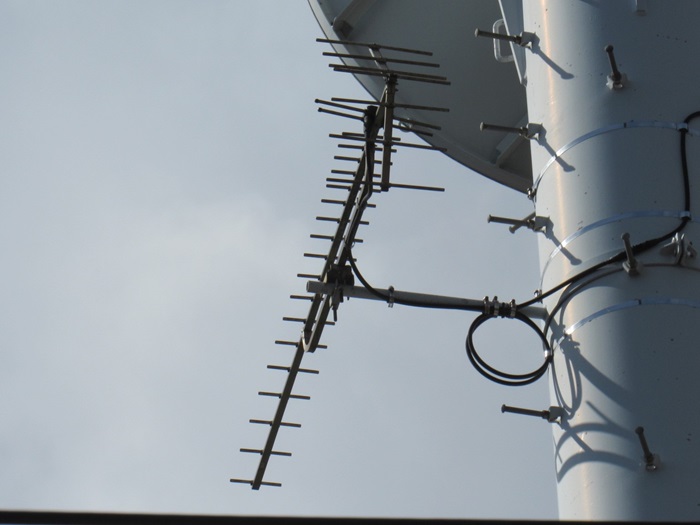

自局のモニターアンテナです。2つあります。

国有林内にあるので借受表示がされています。
所在地「茨城県日立市森山町字　森山国有林1252林班る小班」

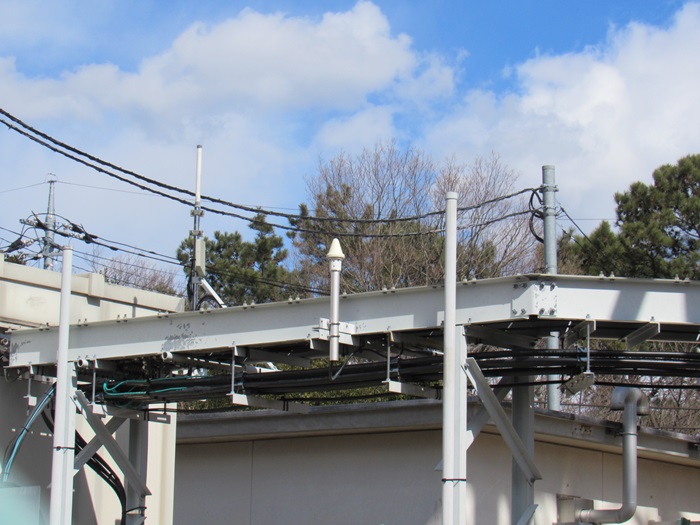

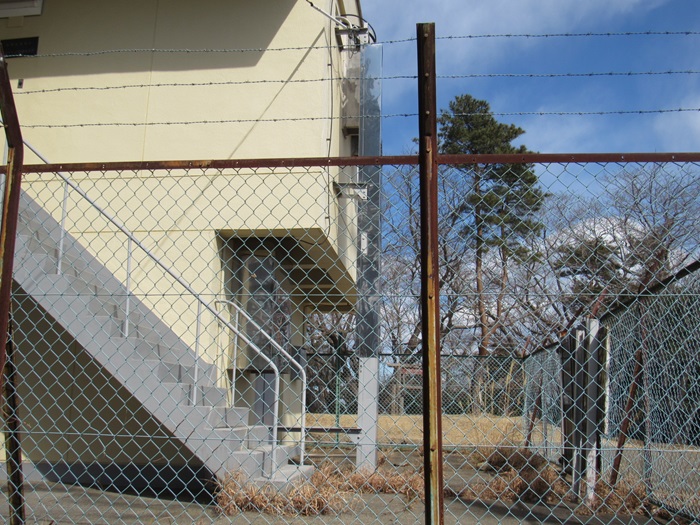

局舎から隣接するFM送信塔へ向かうケーブル用のラック。

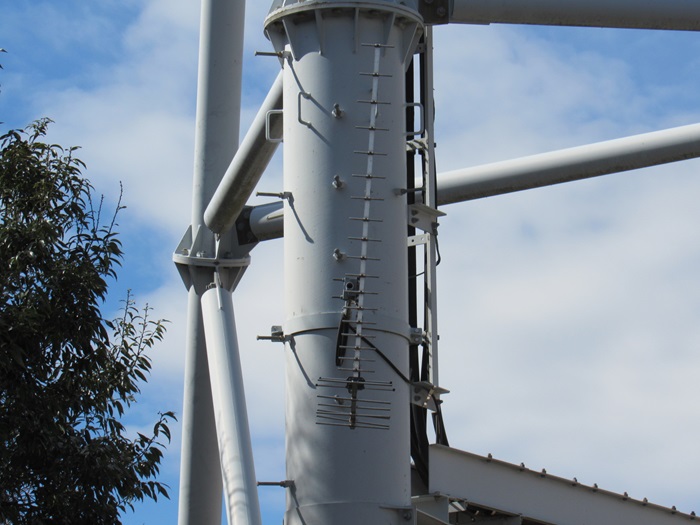

FM送信塔に付いている自局モニター用アンテナ。

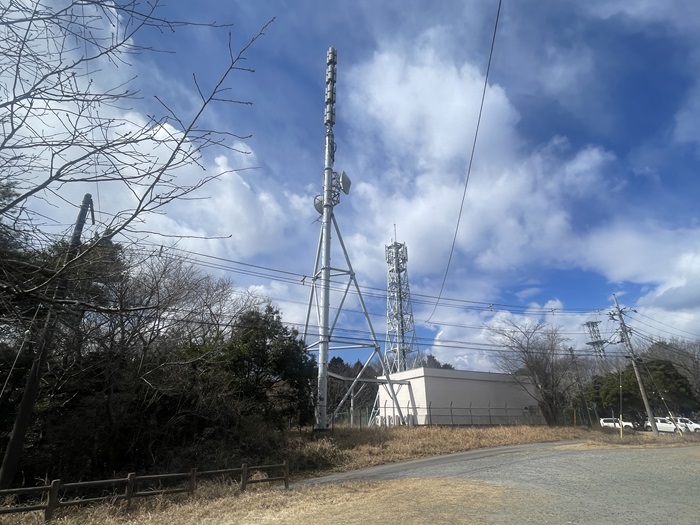

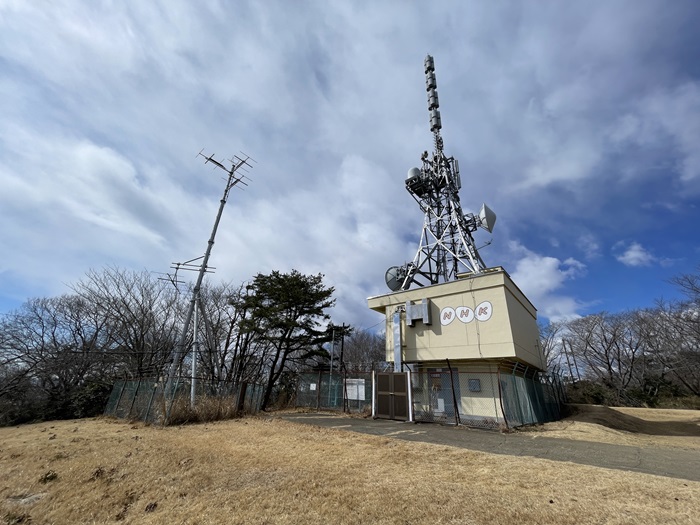

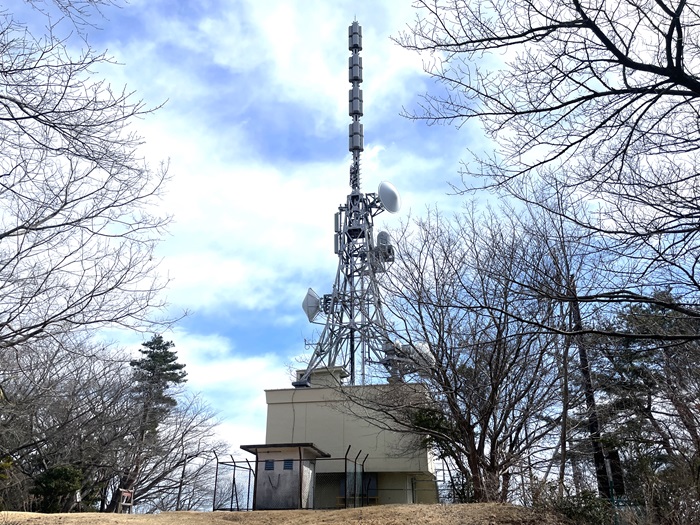

最後に別角度から全体像。

東京広域5局

つづいて「東京広域5局」側を解説していきます。
局舎はアナログテレビ時代から継続利用、送信塔などはすべて新築にて開局しました。

所在地「茨城県日立市石名坂町　富士山国有林131林班いほロ小班」、
もしくは「茨城県日立市石名坂町1557」。

テレビ送信アンテナ

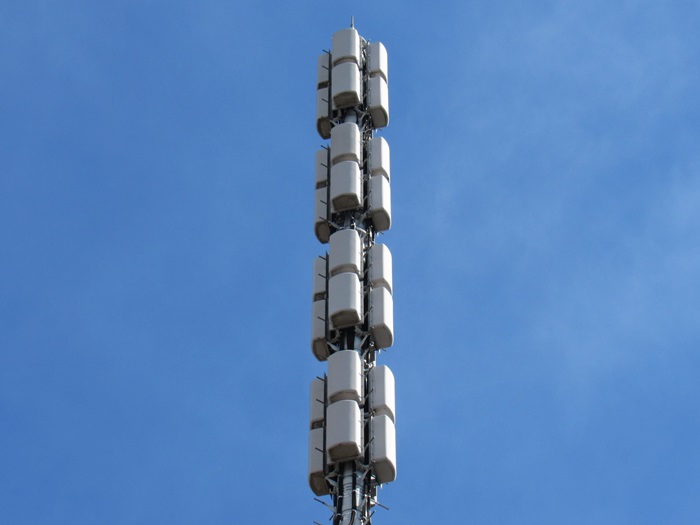

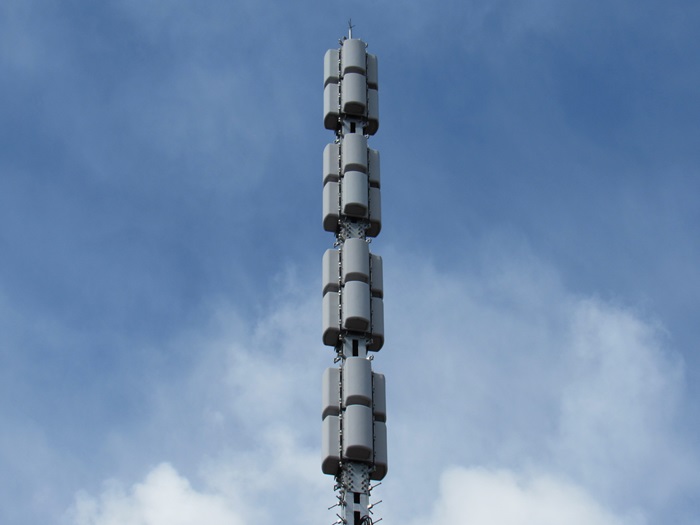

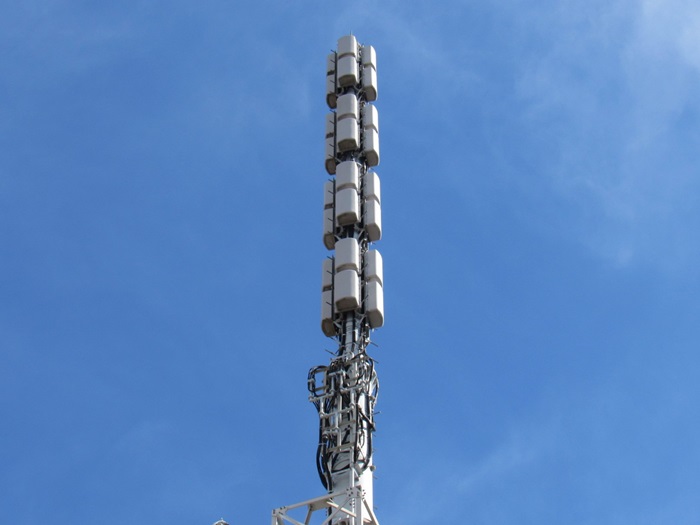

鉄塔最頂部にあるテレビ送信アンテナです。

・4Dダイポール8段4面(東京広域5局)

送信アンテナを別の角度から。

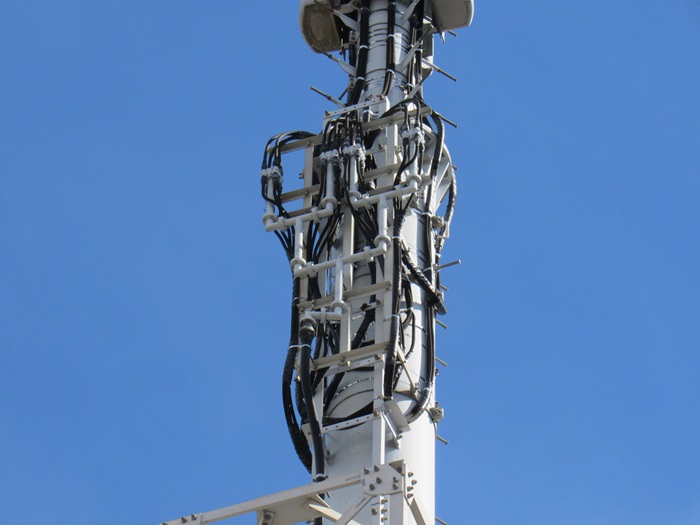

各送信アンテナへの分配器。

TTL受信アンテナ

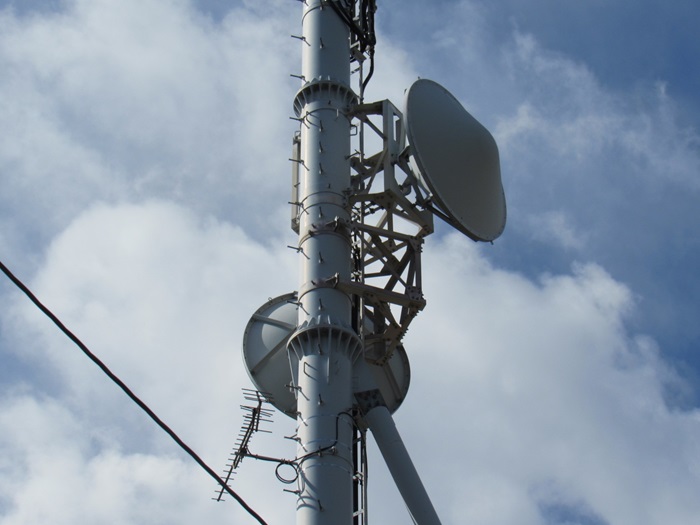

鉄塔中間部にあるTTL関係のアンテナです。

・左向けプレートパラボラ(日立神峰へTTL送信:東京広域5社)
・右向けプレートパラボラ(水戸からTTL受信:東京広域5社)

鉄塔中間部にあるTTL関係のアンテナです。

・奥向けプレートパラボラ(水戸からTTL受信:東京広域5社)
・右側・手前向けプレートパラボラ(日立神峰へTTL送信:東京広域5社)

局舎

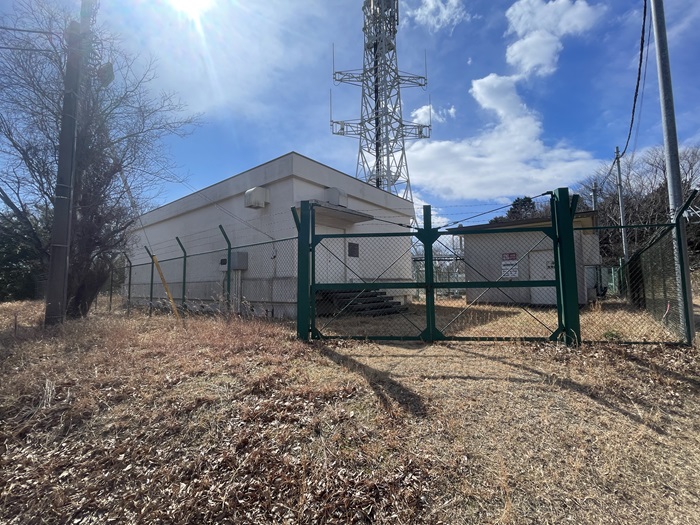

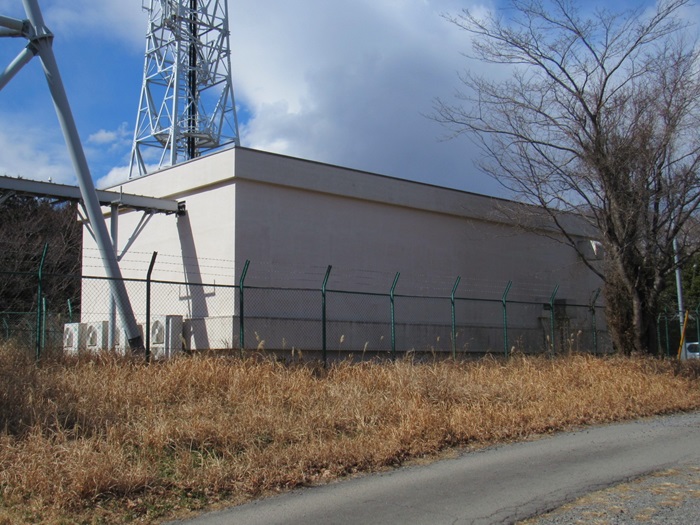

アナログ時代から継続利用の局舎です。

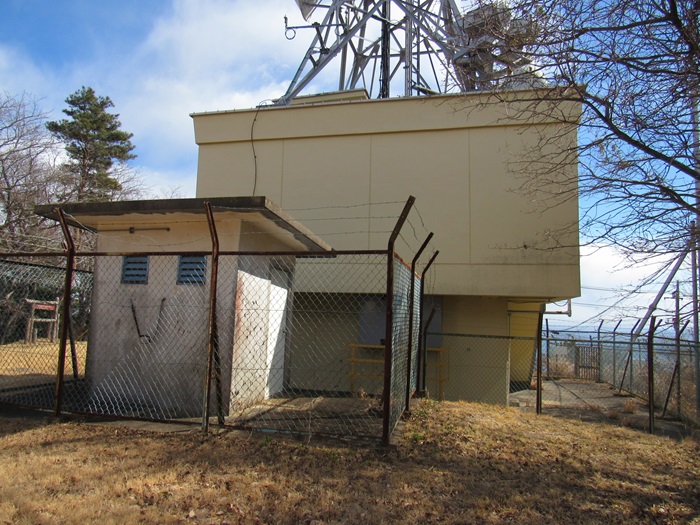

2棟あります。

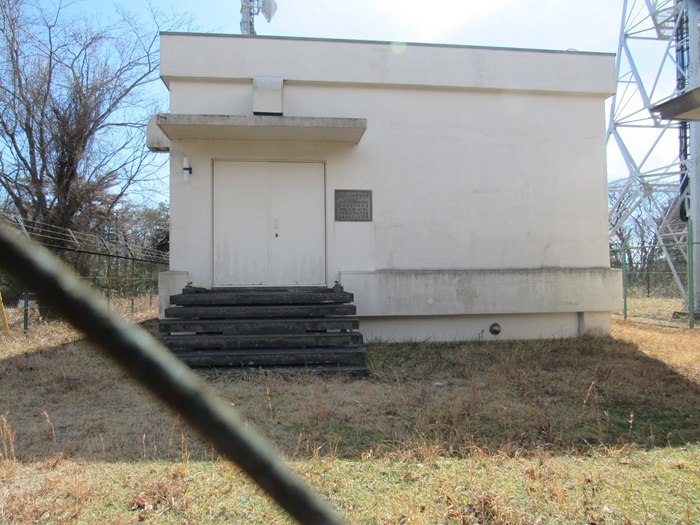

放送機器が入っている局舎です。

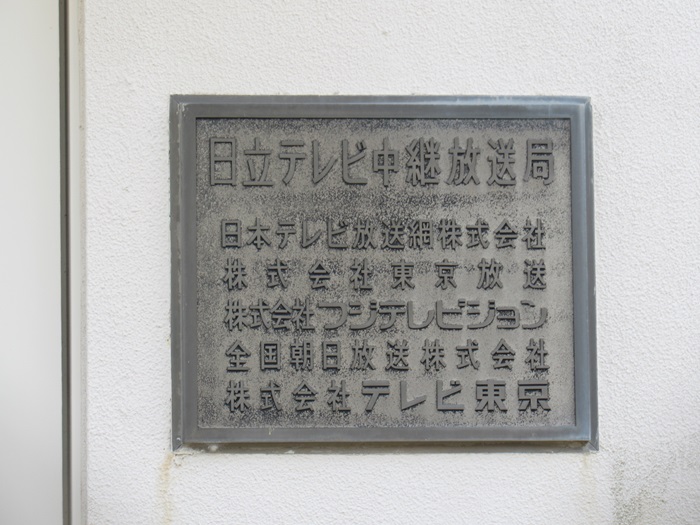

表札がありました。

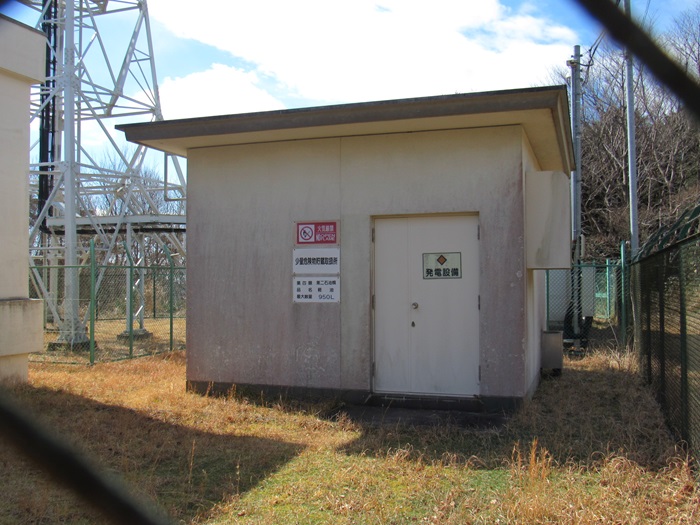

発電機関係の局舎です。

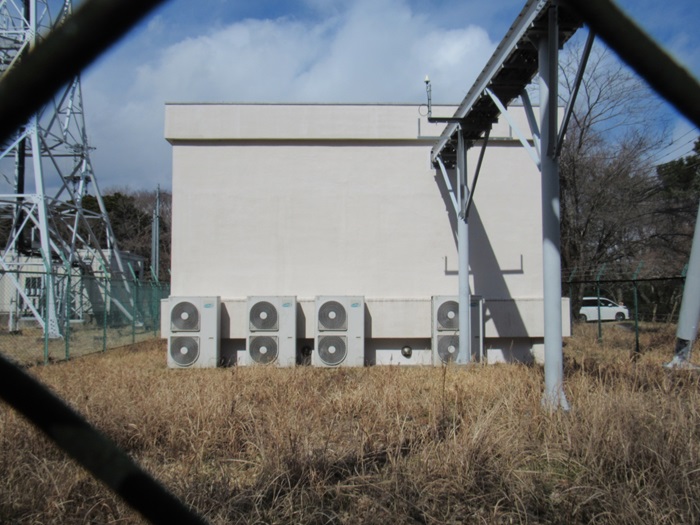

放送関係の局舎を別の角度から撮影。

さらに別の角度から撮影。

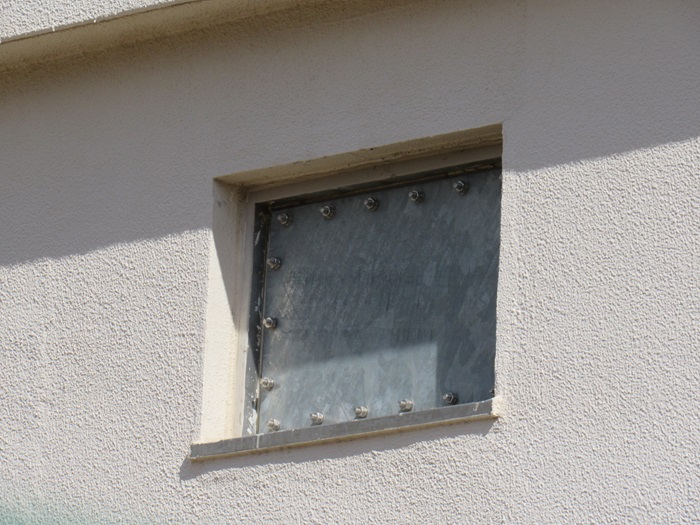

アナログテレビ時代に使用されていたケーブル口には蓋がされていました。

局舎と送信塔へ伸びるケーブルラック。

その他

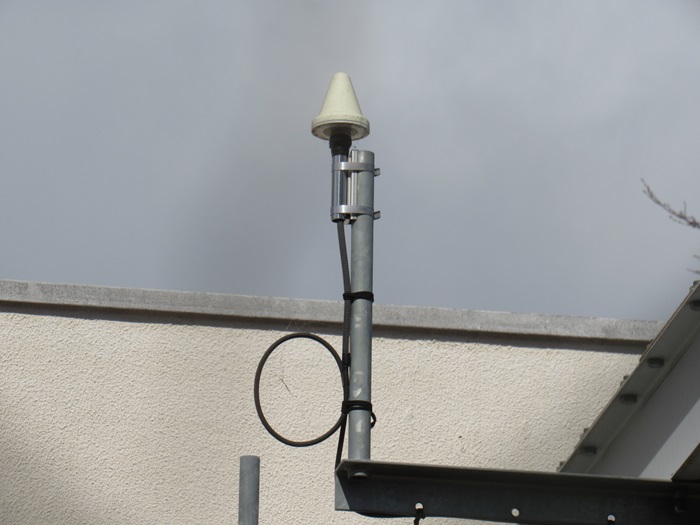

ケーブルラックに付いているGPSアンテナ×1(局舎側)

ケーブルラックに付いているGPSアンテナ×1(送信塔側)

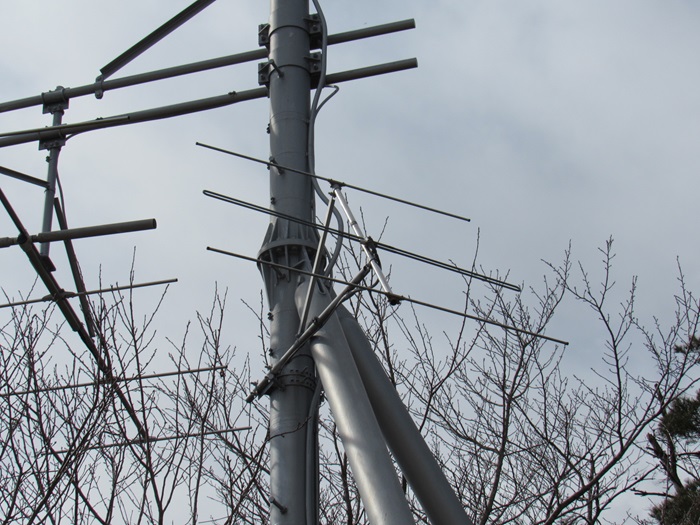

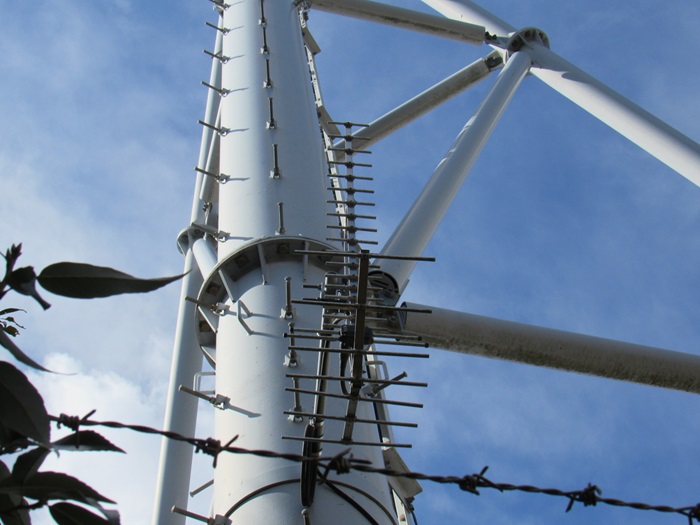

自局のモニターアンテナです。

自局のモニターアンテナを別の角度から。

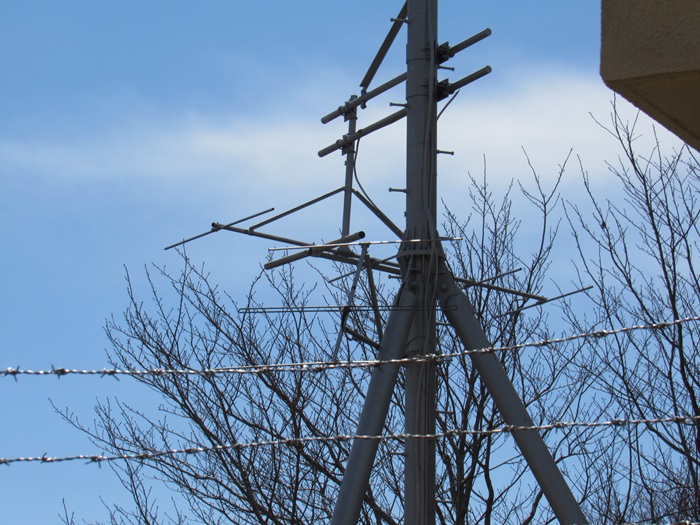

鉄塔中間部についている他局を受信しているアンテナです。

別の角度から撮影。

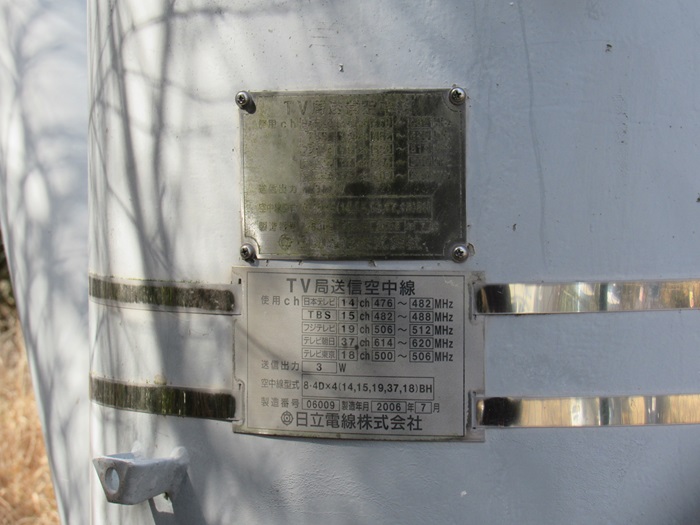

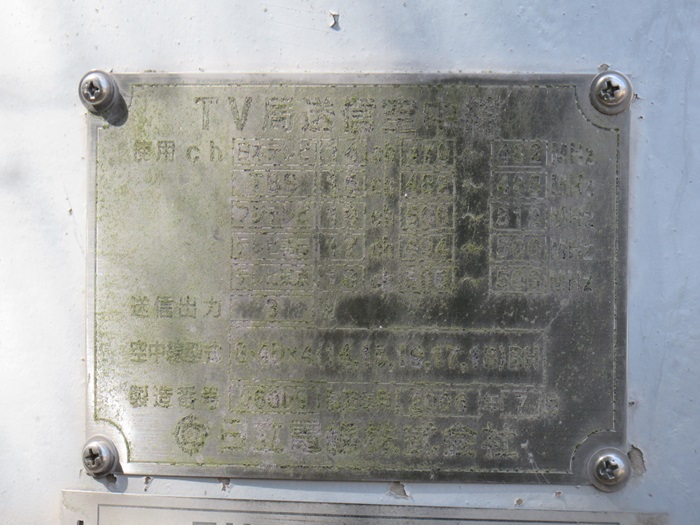

送信塔に付いている銘板です。
なぜかアナログテレビ時代のものも付いています。

アナログテレビの銘板?

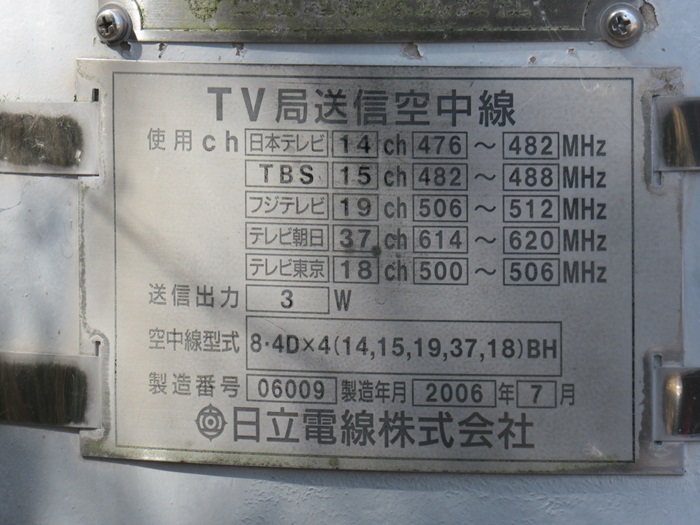

デジタルテレビの銘板。

国有林内にあるのでこんな借受表示もあります。
所在地「茨城県日立市森山町字　富士山国有林131林班いほロ小班」

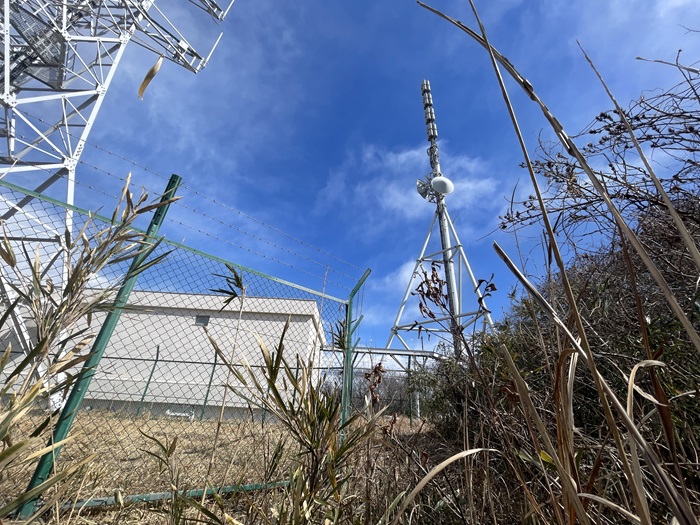

最後に別角度から全体撮影。

MCA基地局

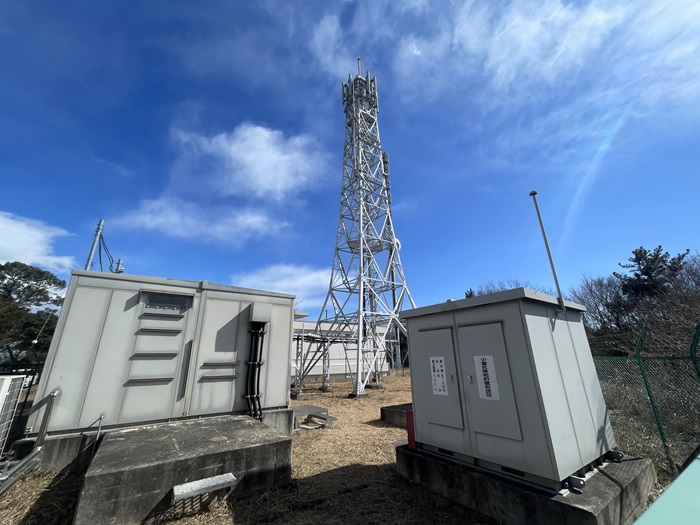

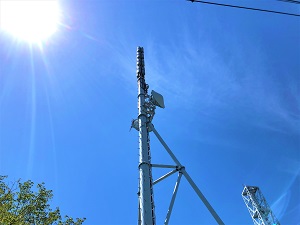

民放テレビ送信所の隣接地にあるMCA基地局です。
前回訪問時は道路を挟んだ位置にあったものが、こちらに移設されたようです。
鉄塔は民放テレビ局が使っていたアナログテレビ送信塔を流用したようです。
また、MCAが流用する前には「NOTTV」がこの送信塔を使っていたようでした。

機器類

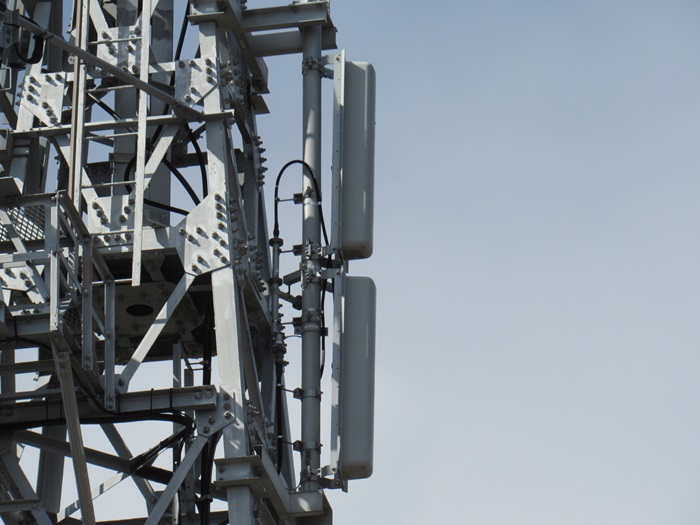

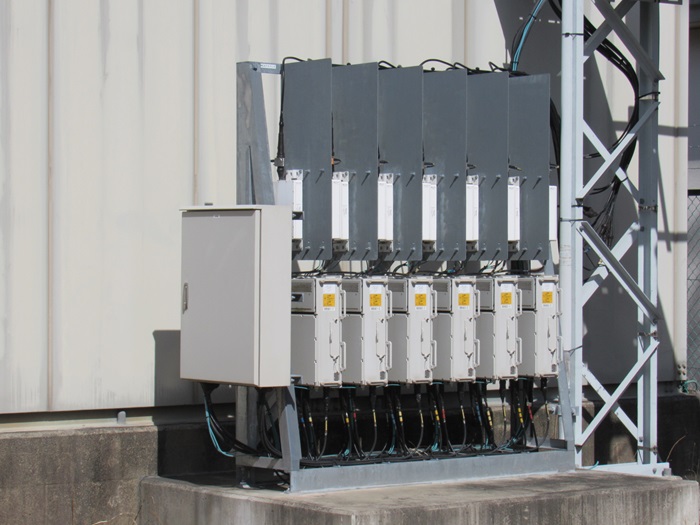

屋外には携帯電話基地局で見かけるような機器がありました。
これはおそらく、MCAアドパンス関係の機器だと思います。

その他

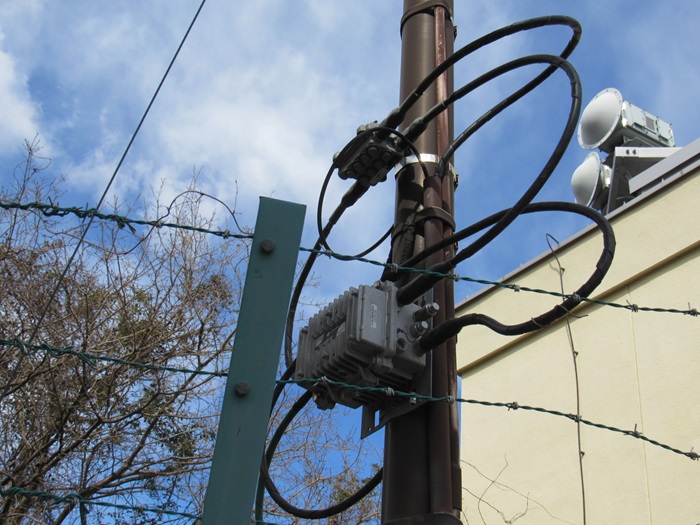

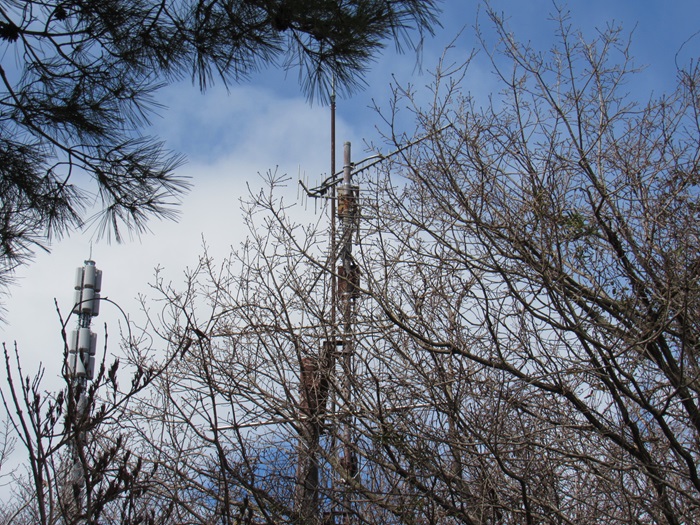

ケーブルラックにはGPSアンテナなどが付いていました。

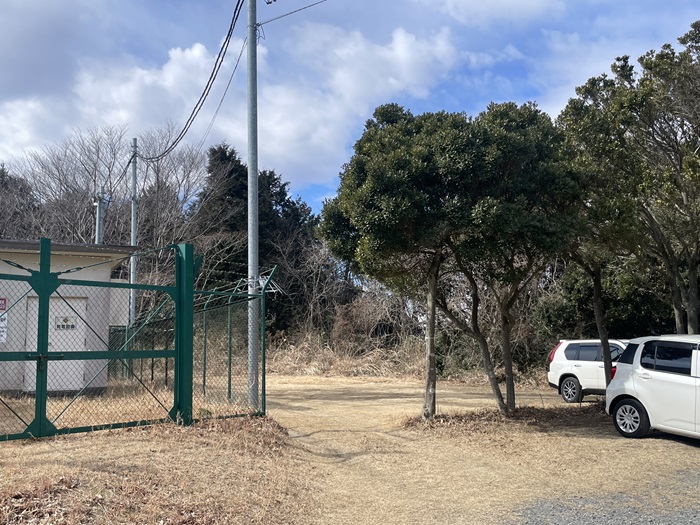

元々MCA基地局のあった場所は更地になっていました。

ケーブルテレビ受信点

NHKテレビ・FM送信所の隣接地にある地元ケーブルテレビの受信点です。

受信アンテナを拡大しました。

見上げショット。

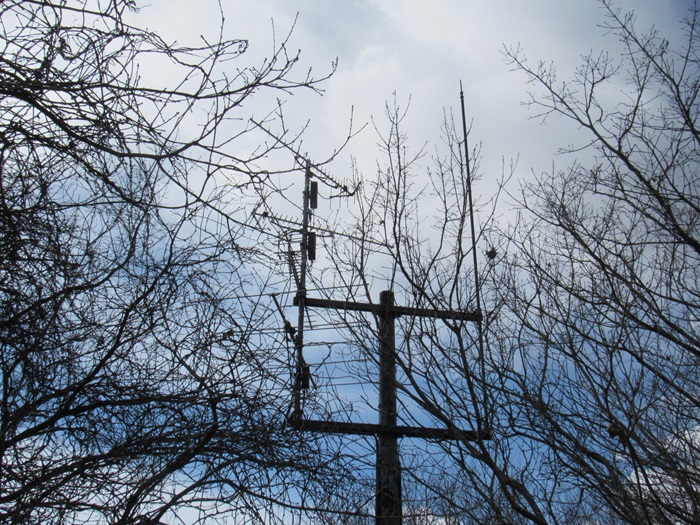

VHFアンテナもありました。

さらに違う角度から。

こんなものも。

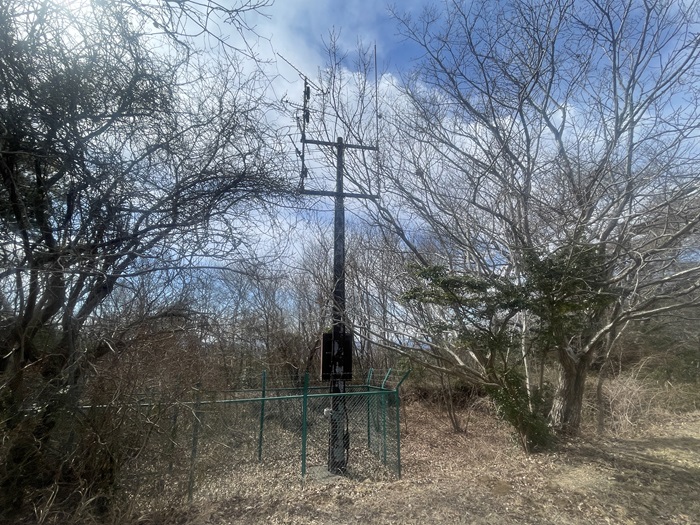

日立市消防・防災行政無線基地局

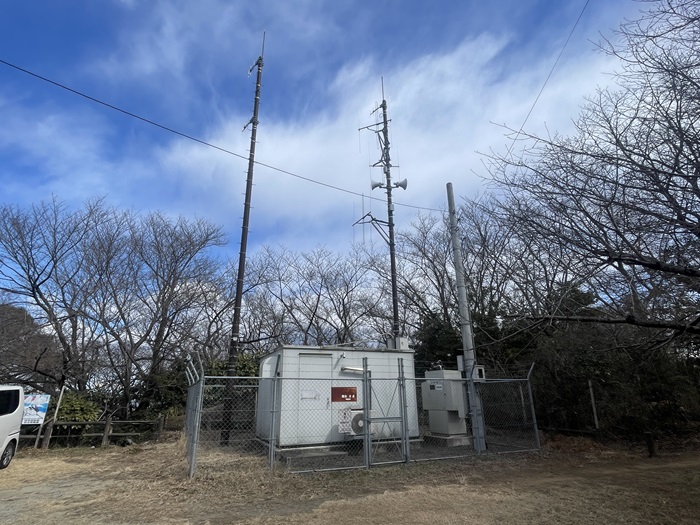

NHKと民放のちょうど中間地点、駐車場隅にある「日立市消防・防災行政無線基地局」です。

景色

NHK送信所付近から見える東側の景色です。見晴らしが良い。

2018年08月18日訪問時

2018年08月18日訪問時の画像です。
当時は撮影の取りこぼしがありずきますが、資料として残しておきます。
サイト開設当時の編集手法のため、一部お見苦しい部分があります。

設備の紹介

民放の送信アンテナです。双ループ8段4面のようです。
送信アンテナ下には、水戸受けTTLと
日立神峰中継局送りのTTLが見えます。

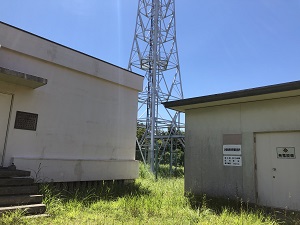

民放の局舎です。
二つ局舎がありました。




NHK鉄塔側面になにやらアンテナが付いています。
双ループアンテナ2段1面のこれは、日立北中継局と思われます。

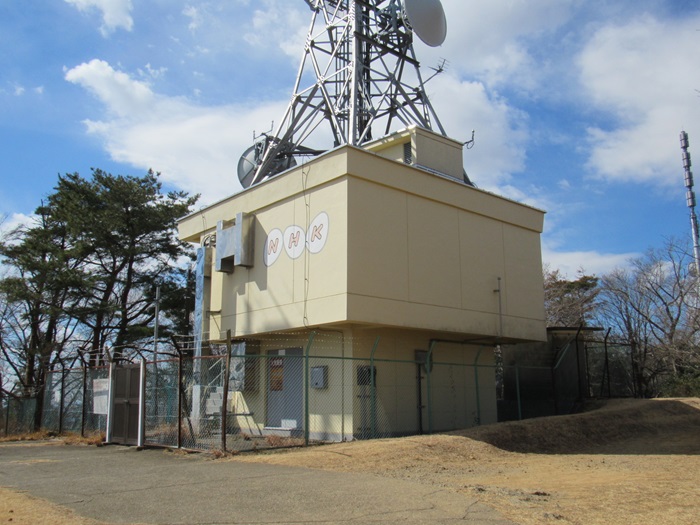

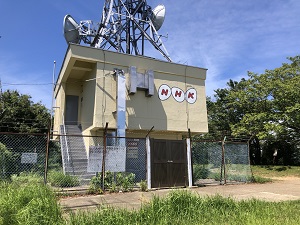

NHKの局舎です。
壁面に大きくNHKマークが描かれていました。



FPUが付いていました。
2つついているようです。

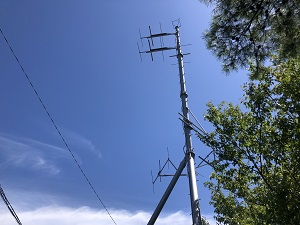

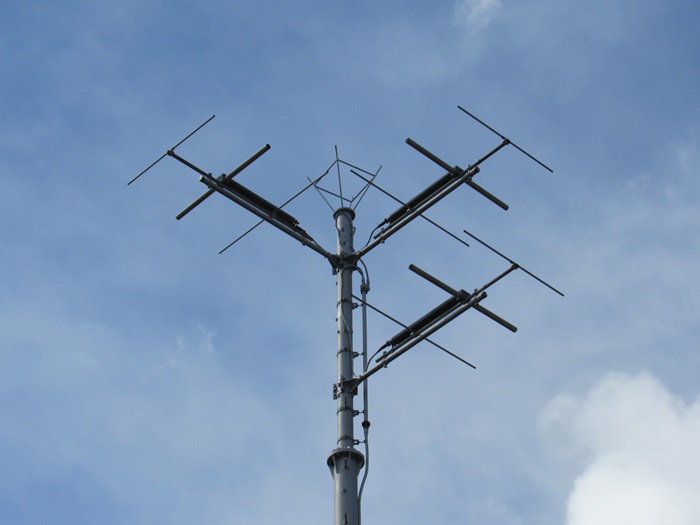

NHK-FMの送信アンテナです。
3素子八木アンテナ1段1面と2段1面の構成でした。

おまけ

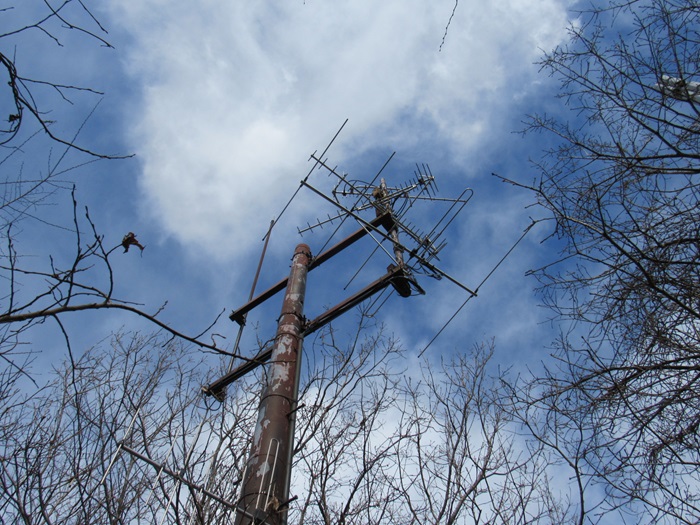

地元のケーブルテレビのアンテナです
UHFアンテナやFMアンテナがたくさん付いていました。
方角的におそらく東京波などを拾っているようです。

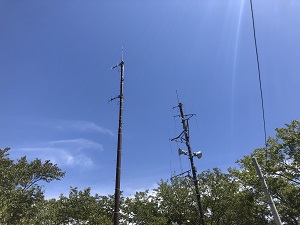

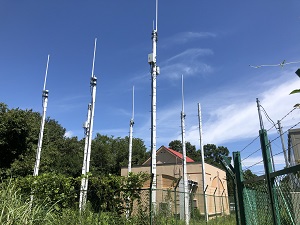

行政系のアンテナです。




MCA無線のようです。
GPアンテナがいっぱい立っていました。
