日立神峰テレビ中継局(茨城県・日立市)

「茨城県日立市宮田町字三作3414-4の内(鞍掛山)」にあるデジタルテレビ中継局です。
「NHK」と「東京広域5社」で局舎・鉄塔はそれぞれ個別です。
非常用発電機はNHK・民放で共用しているようです。

■最終訪問日:2025年02月21日
■初回訪問日:2018年08月18日

2025年02月21日訪問時

2025年02月21日訪問時の画像です。
特にこれといった変化は有りませんでしたが再訪しました。

NHK

まずは「NHK」側から解説していきます。
まずはTTL固定局から開局し、その後にデジタルテレビ中継局が開局しました。
局舎についてもデジタルTTL固定局のものを流用して使用しているようです。
TTL固定局とデジタルテレビ中継局で、バッテリーは個別にあるようでした。
デジタル化の際にアナログ鉄塔を流用してデジタルアンテナを設置、
その後、何らかの不都合が生じて、送信鉄塔を新築しています。(おそらく東日本大震災の影響)

送信アンテナ

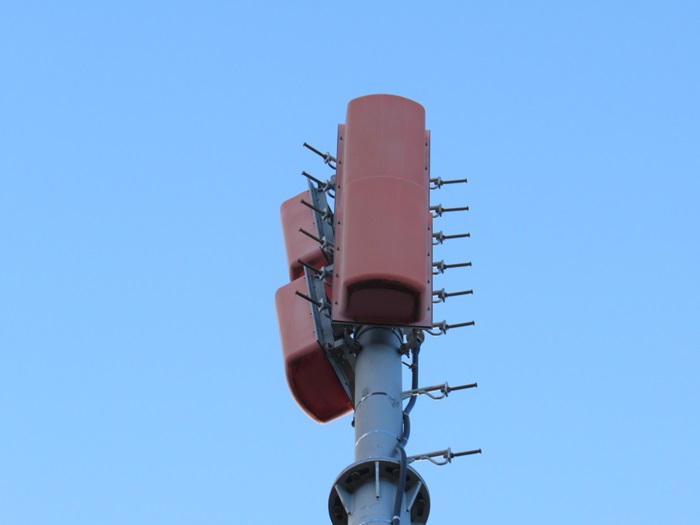

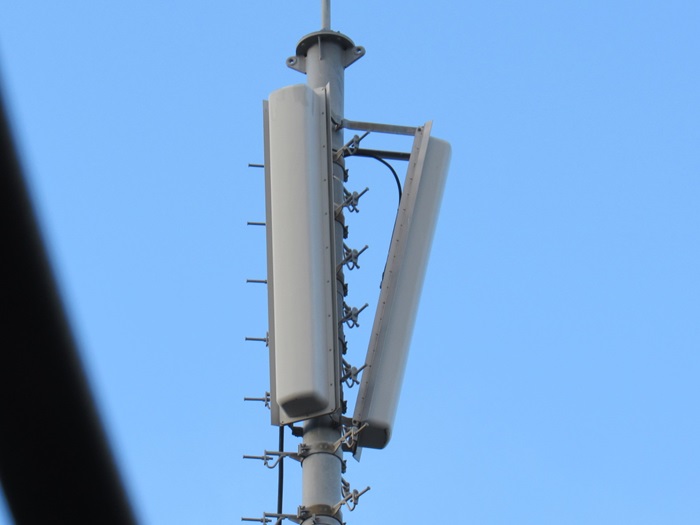

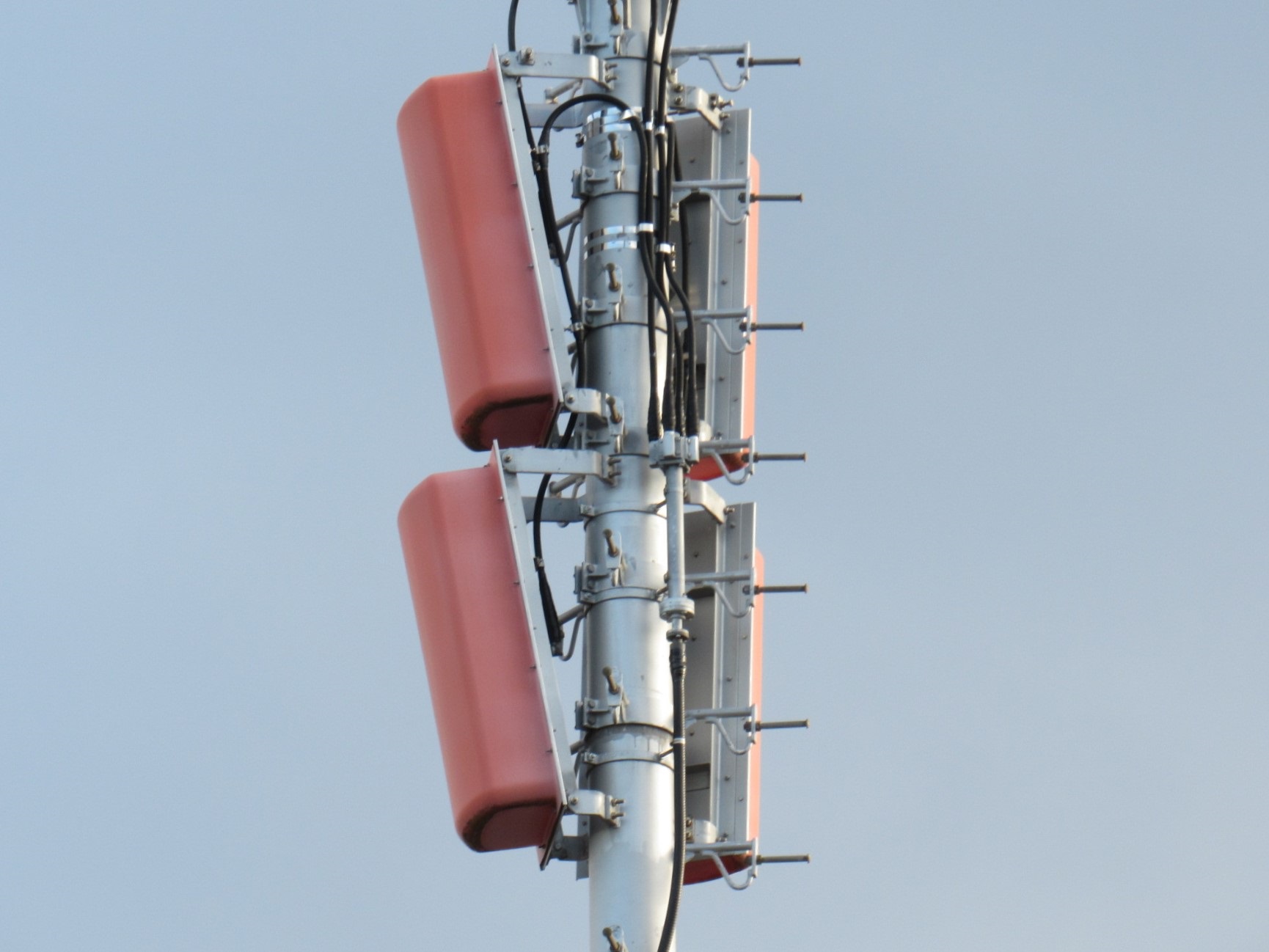

鉄塔最頂部にある送信アンテナです。

・6L双ループ1段2面(NHK総合・Eテレで共用)

別の角度から撮影。

さらに別の角度から撮影。

TTLアンテナ

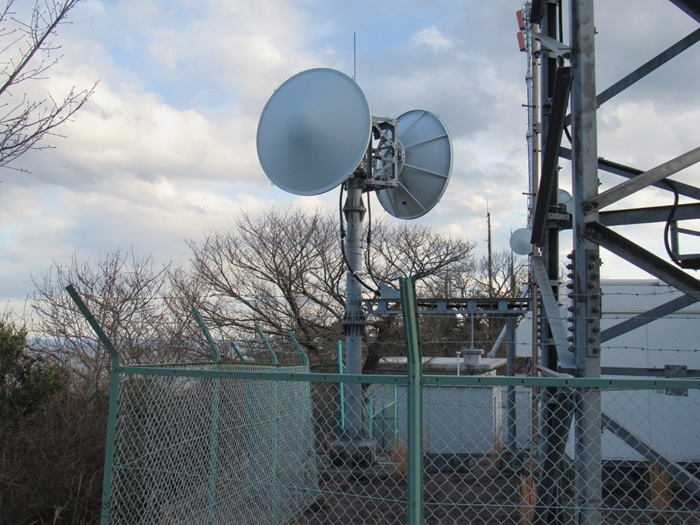

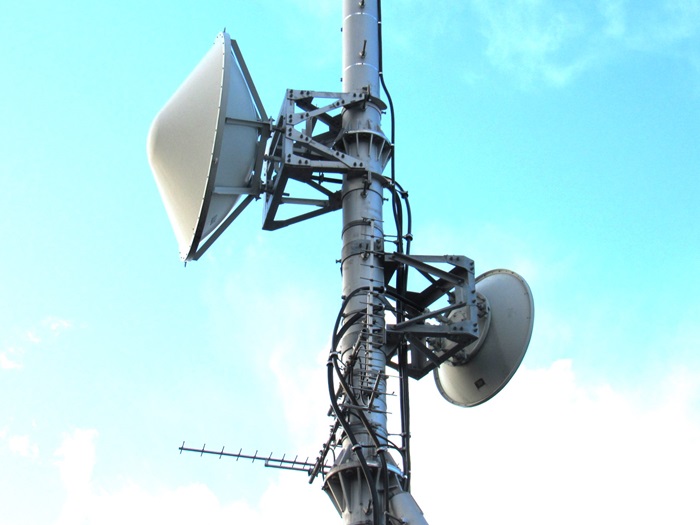

局舎脇に独立して建っている鉄柱に付いているTTLアンテナです。

・手前向け:2mΦプレートパラボラ(十王へTTL送り:NHK総合・Eテレ)
・奥向き:2mΦプレートパラボラ(日立からのTTL受信:NHK総合・Eテレ)

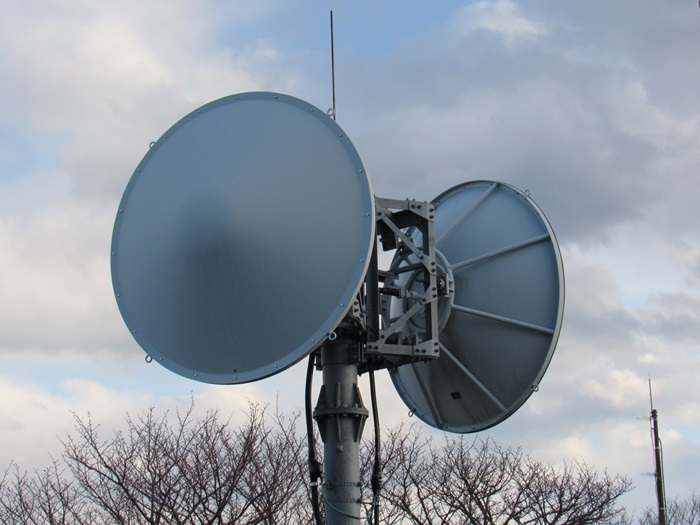

アンテナを拡大しました。

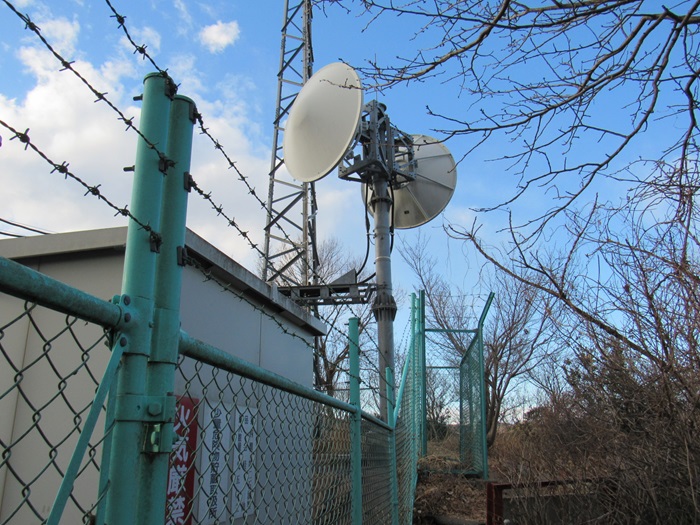

別の角度から撮影。

・手前向け:2mΦプレートパラボラ(日立からのTTL受信:NHK総合・Eテレ)
・奥向き:2mΦプレートパラボラ(十王へTTL送り:NHK総合・Eテレ)

日立向けのTTLプレートパラボラ。

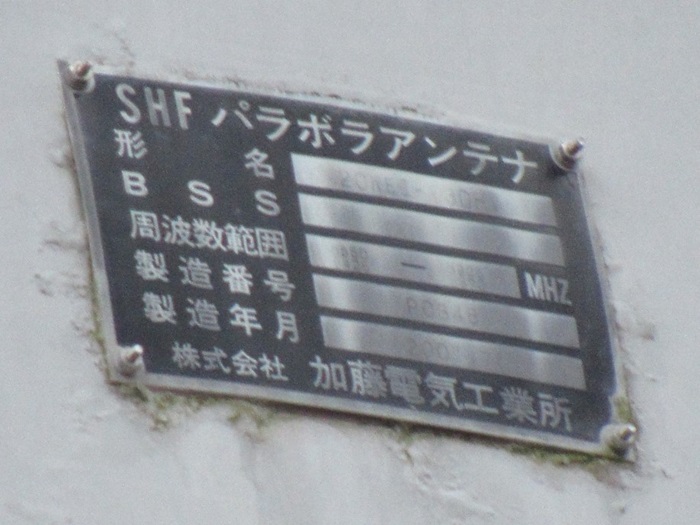

そのプレートパラボラの銘板。

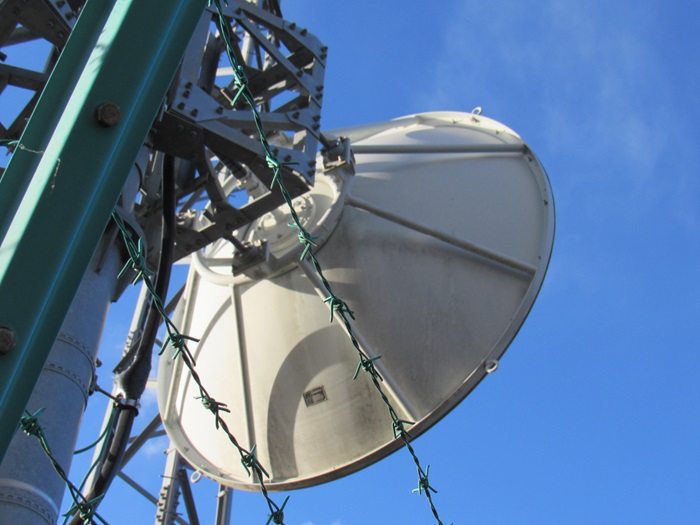

十王向けのプレートパラボラ。

そのプレートパラボラの銘板。

局舎

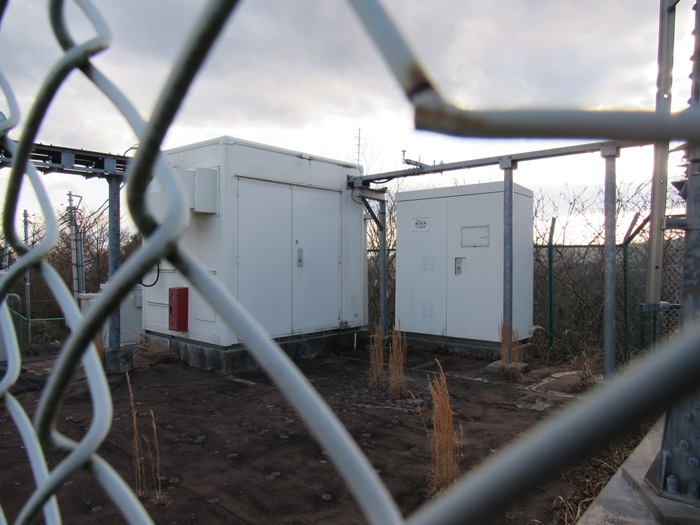

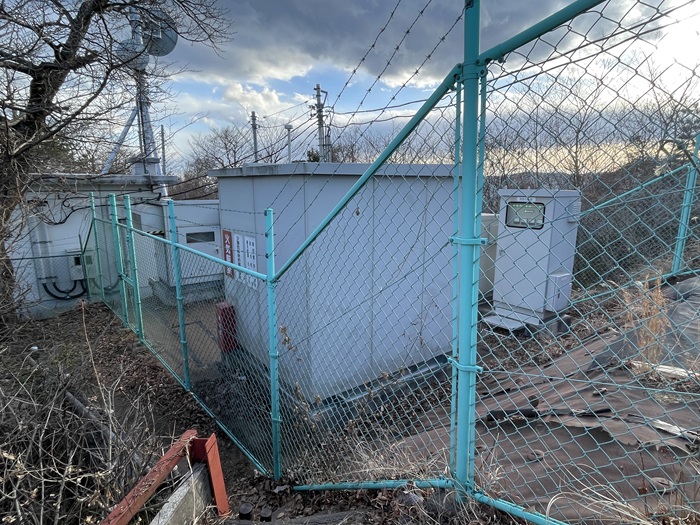

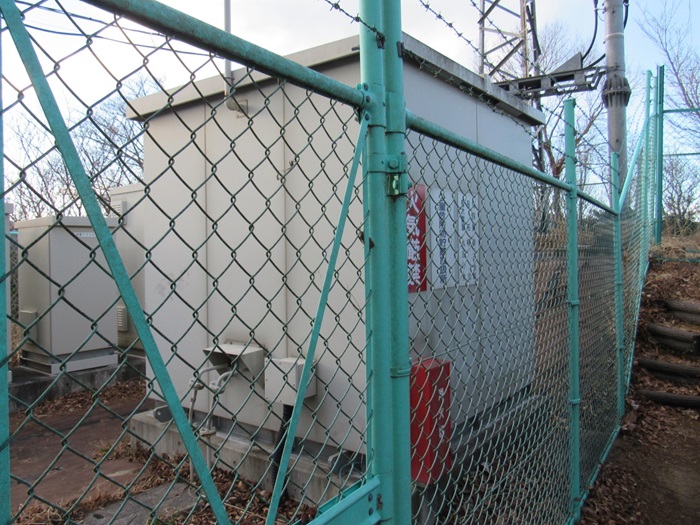

局舎は大きいのが1つ、ロッカーサイズのものが2つありました。

別の角度から撮影。
大きいほうの局舎、その裏にも局舎(蓄電池局舎)が見えます。

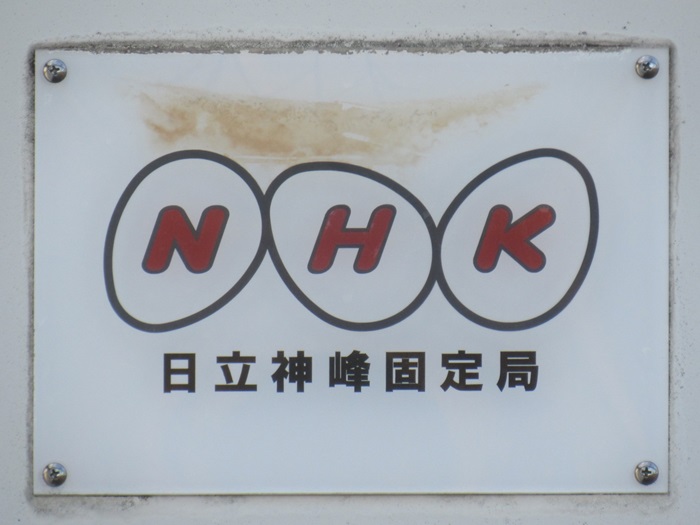

表札です。

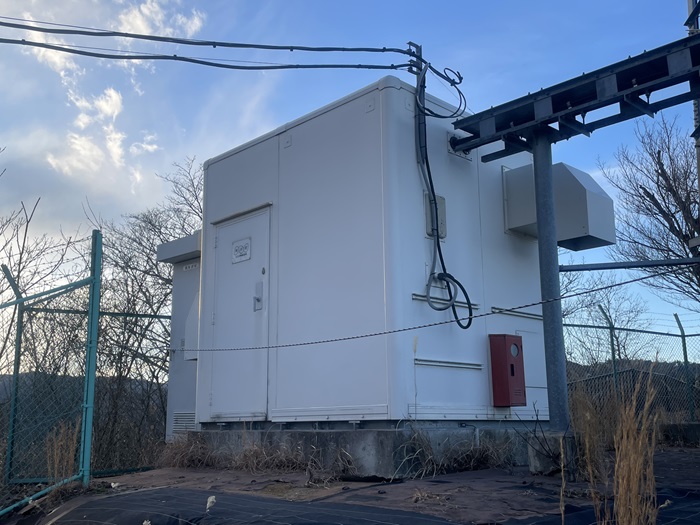

大きいほうの局舎を別の角度から。

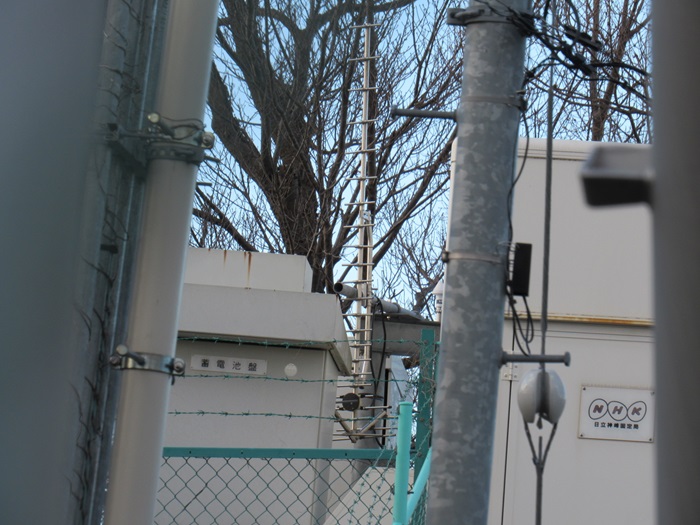

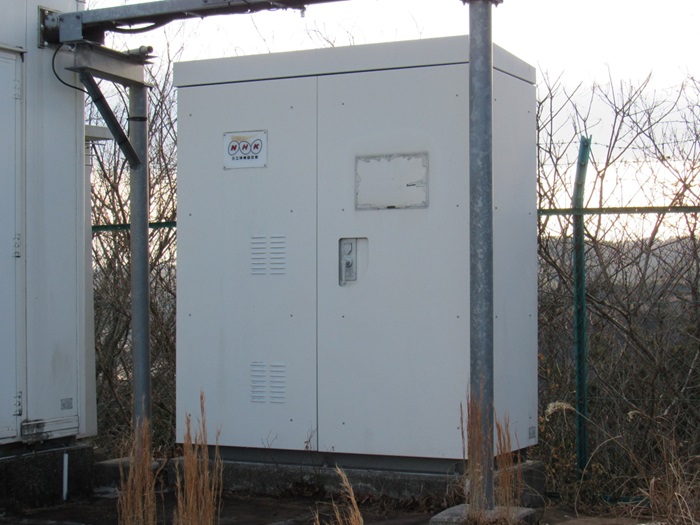

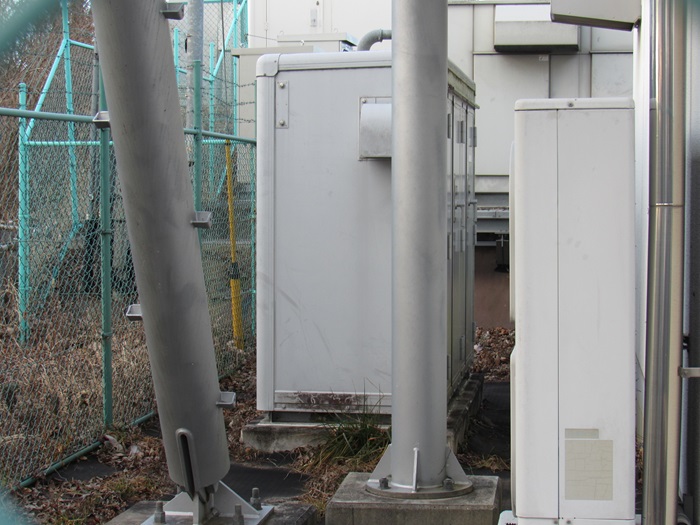

小さいほうの局舎です。
おそらく蓄電池関係の局舎です。

その他

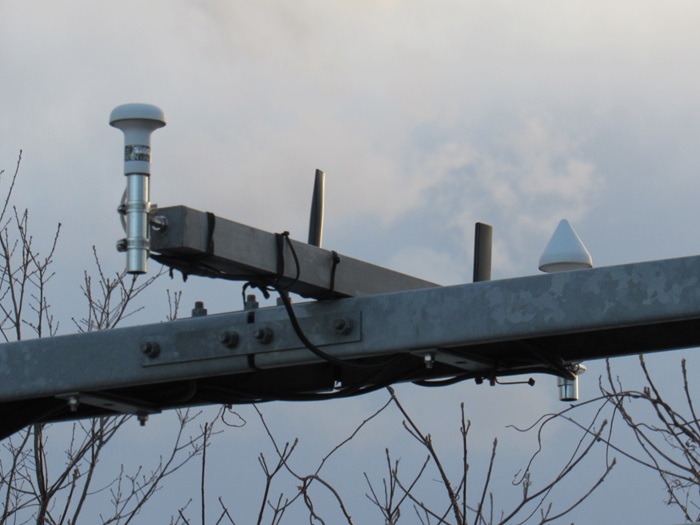

GPSアンテナ×2、監視通報用アンテナ×2が見えます。

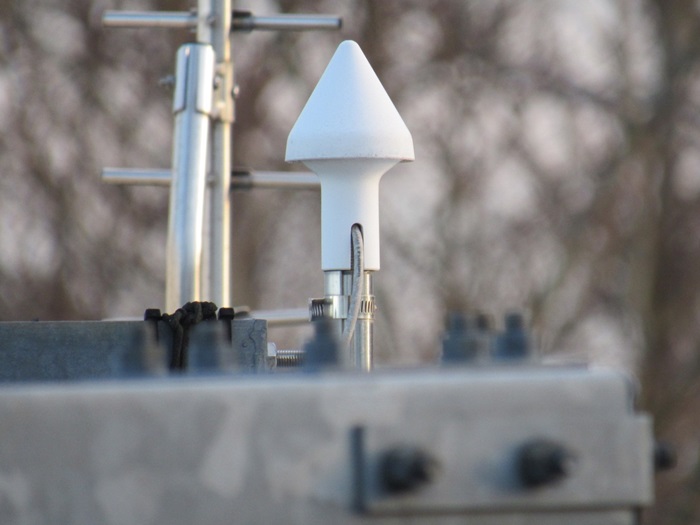

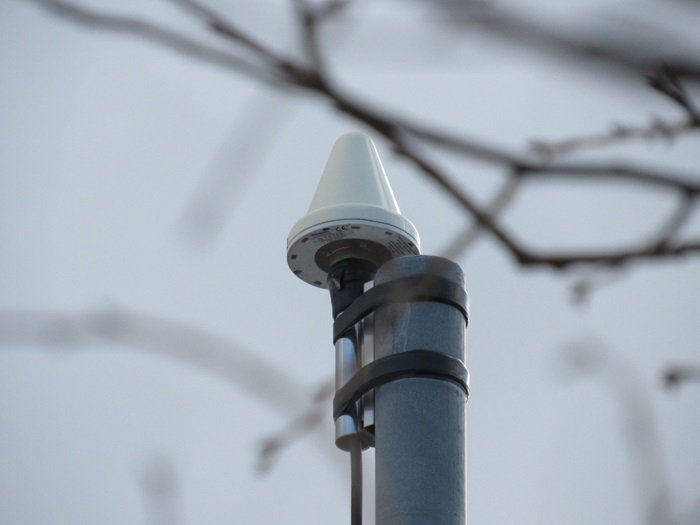

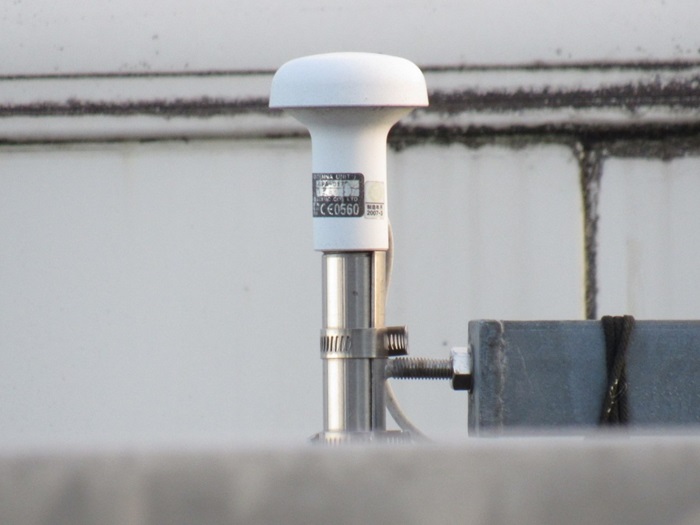

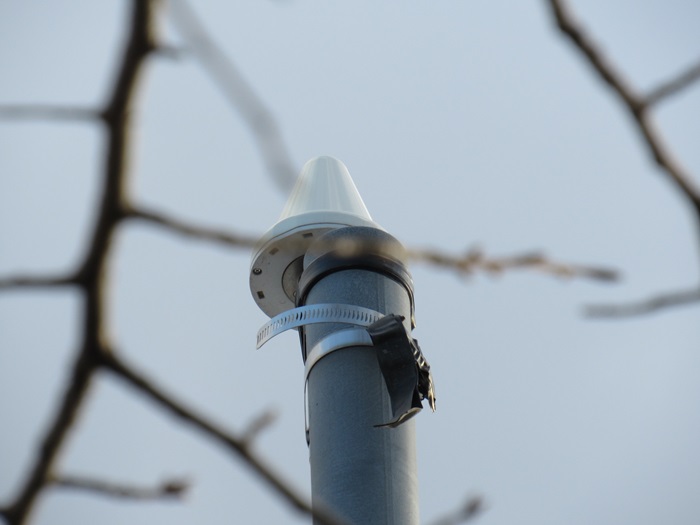

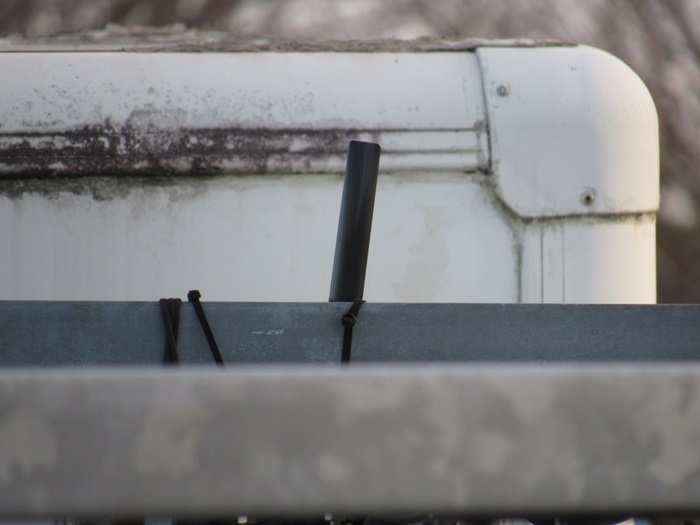

GPSアンテナのうちの1つです。

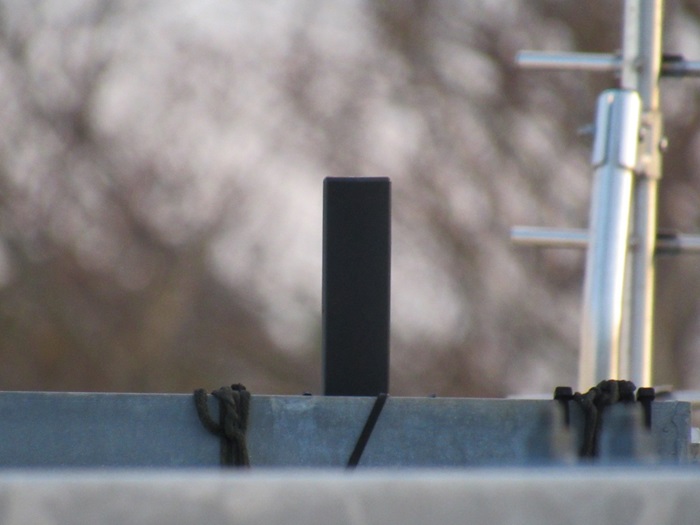

監視通報用アンテナのうちのひとつ。

もう一つのほうの監視通報用アンテナです。

もう片方のGPSアンテナです。

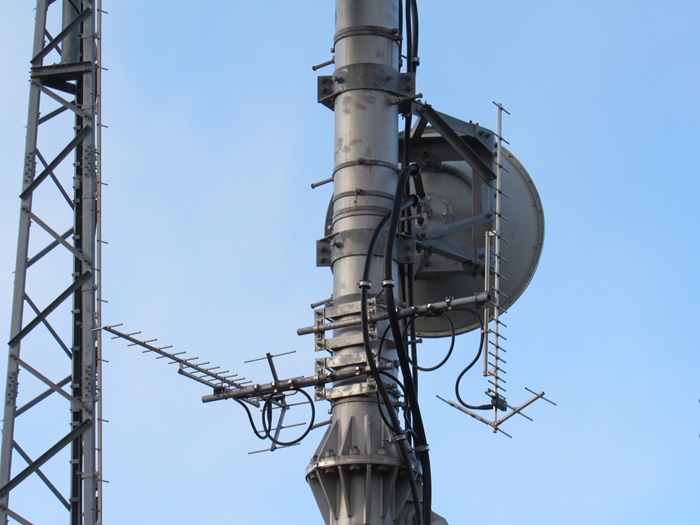

自局のモニターアンテナです。

別の角度から撮影。

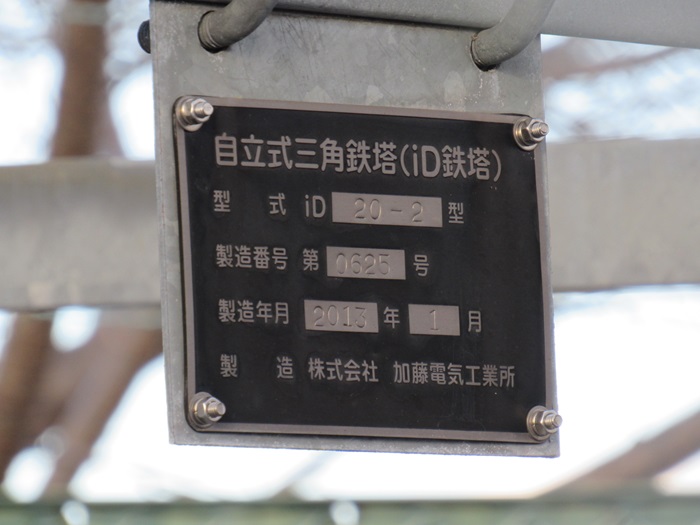

送信塔の銘板です。
東日本大震災の影響なのか分かりませんが、2013年製造です。

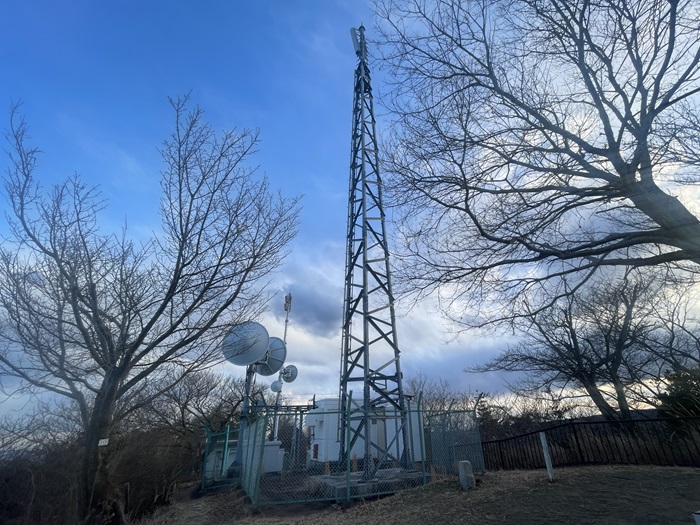

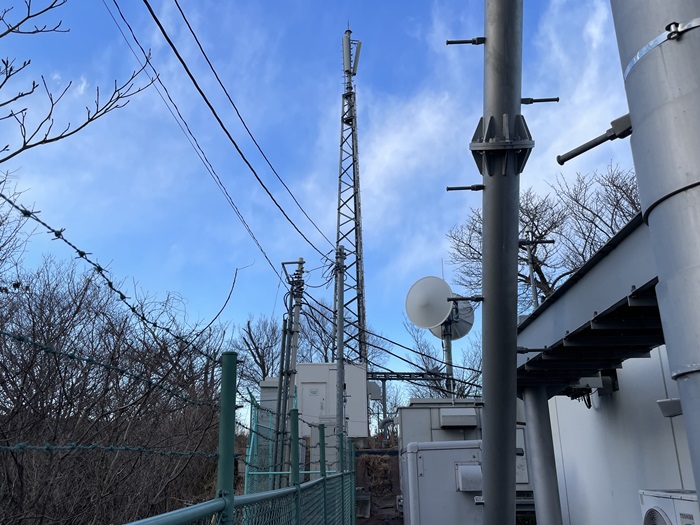

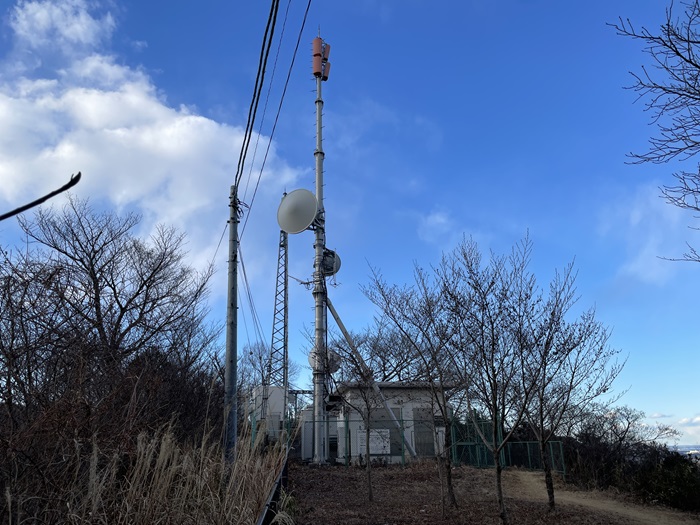

最後に別の角度から全体像。

東京広域5局

つづいて「東京広域5局」側を解説していきます。
先ほどのNHK送信所に隣接して建っています。
鉄塔・局舎ともにデジタル化の際に新築とのこと。

送信アンテナ

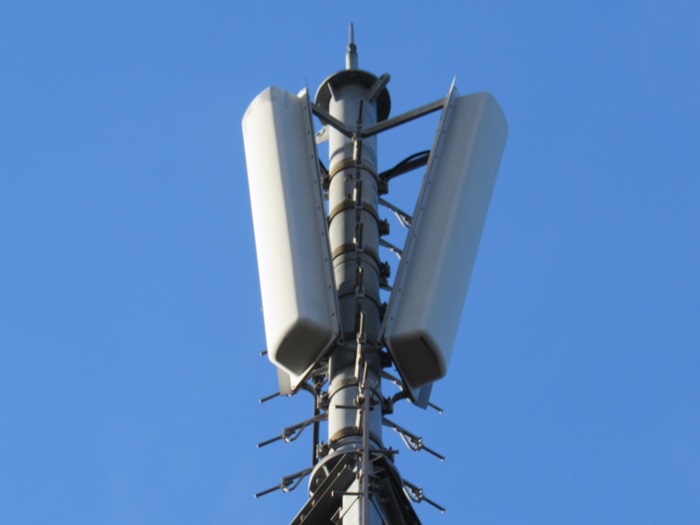

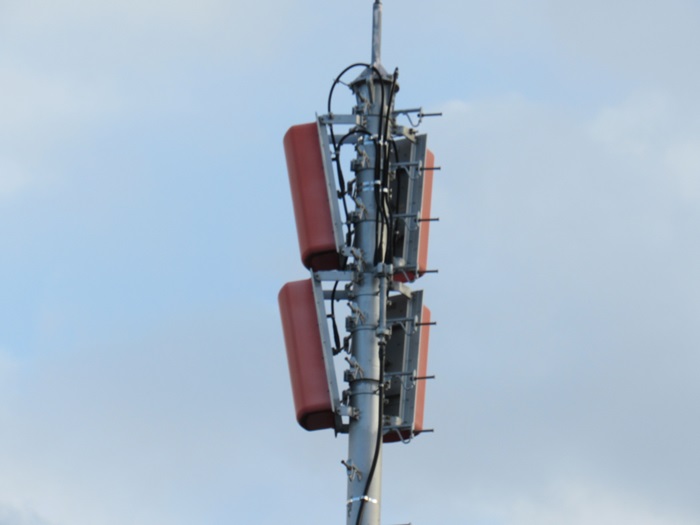

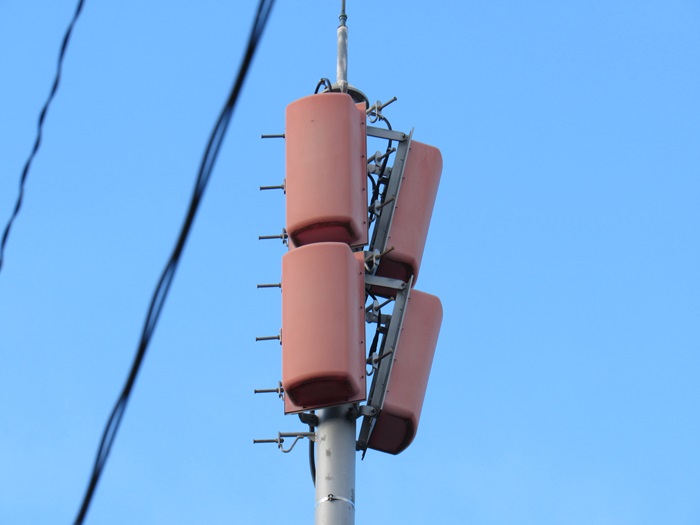

鉄塔最頂部にある送信アンテナです。

・4Dダイポール2段2面(東京広域5社で全局共用)

別の角度から撮影。

さらに別の角度から。

同上

TTLアンテナ

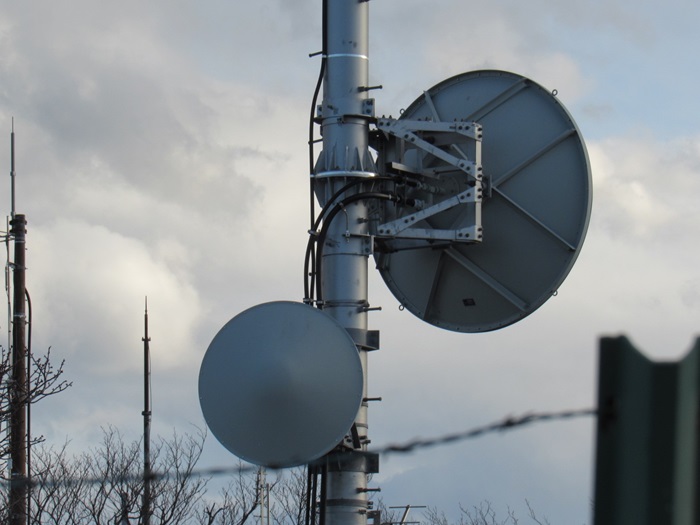

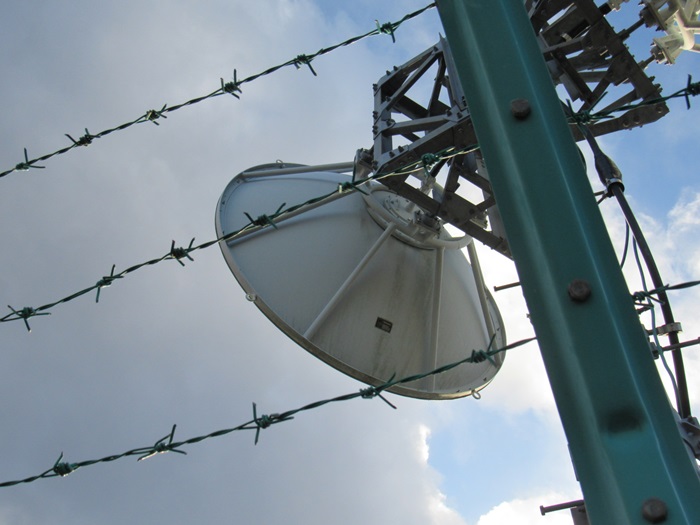

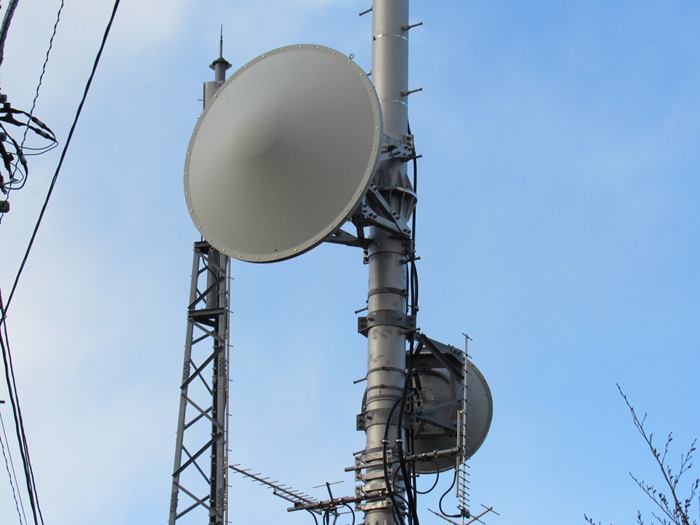

鉄塔中間部に付いているTTLアンテナです。

・手前向け:2mΦプレートパラボラ(日立からのTTL受信:東京広域5社)
・奥向き:1.2mΦプレートパラボラ(十王へTTL送り:東京広域5社)

別の角度から。

・左向け:2mΦプレートパラボラ(日立からのTTL受信:東京広域5社)
・右向き:1.2mΦプレートパラボラ(十王へTTL送り:東京広域5社)

さらに別の角度から。

・奥向き:2mΦプレートパラボラ(日立からのTTL受信:東京広域5社)
・手前向け:1.2mΦプレートパラボラ(十王へTTL送り:東京広域5社)

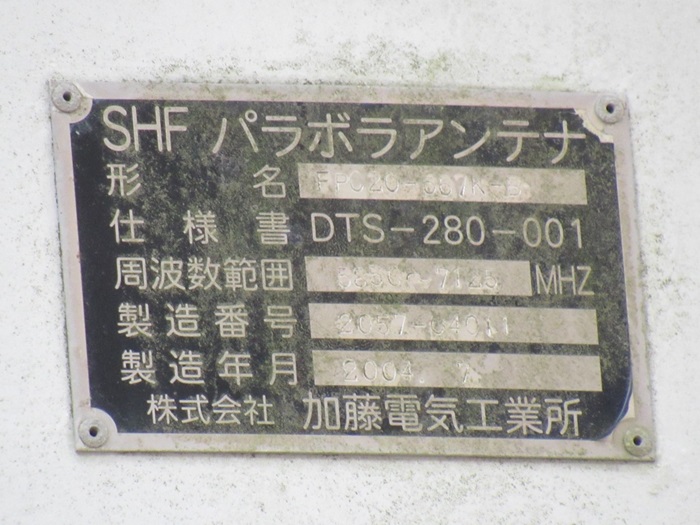

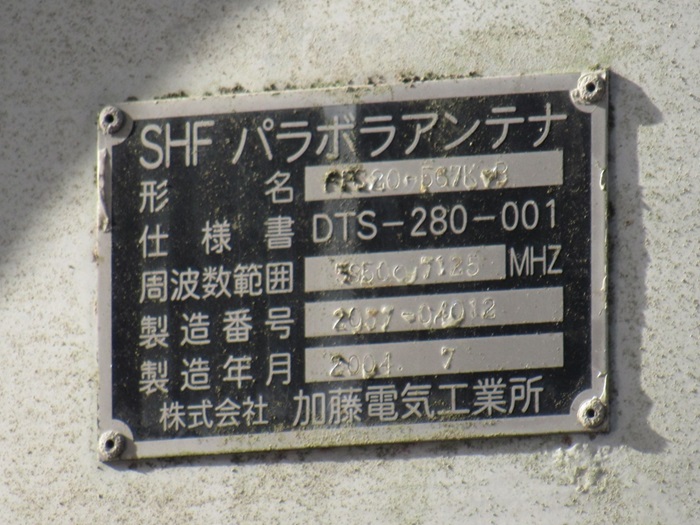

日立側のプレートパラボラ銘板です。

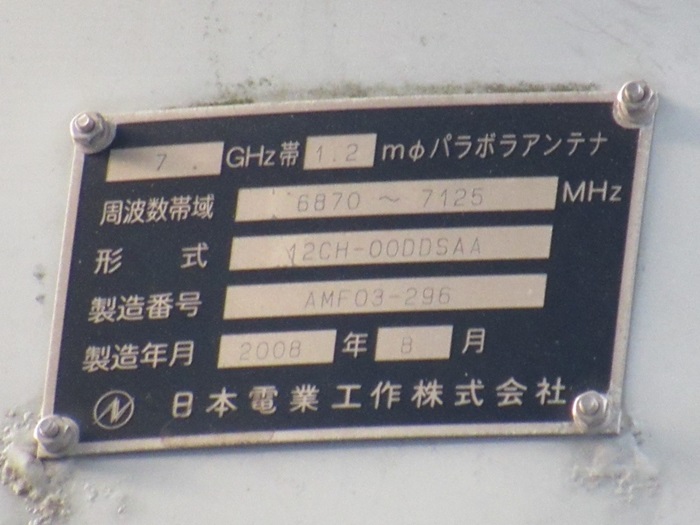

十王向け側のプレートパラボラ銘板です。

局舎

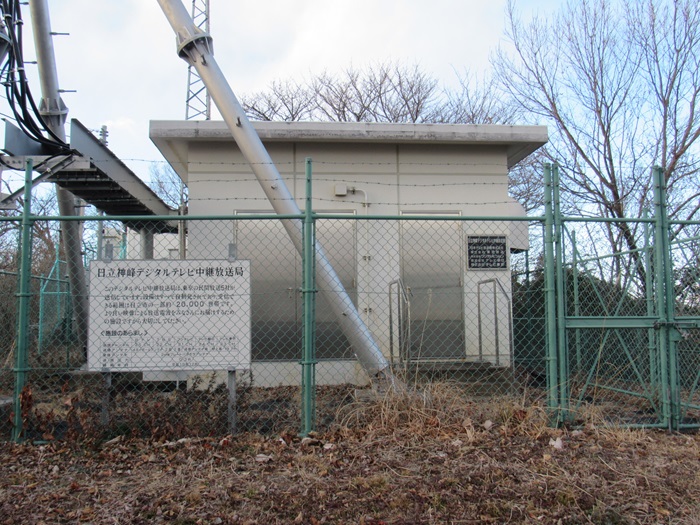

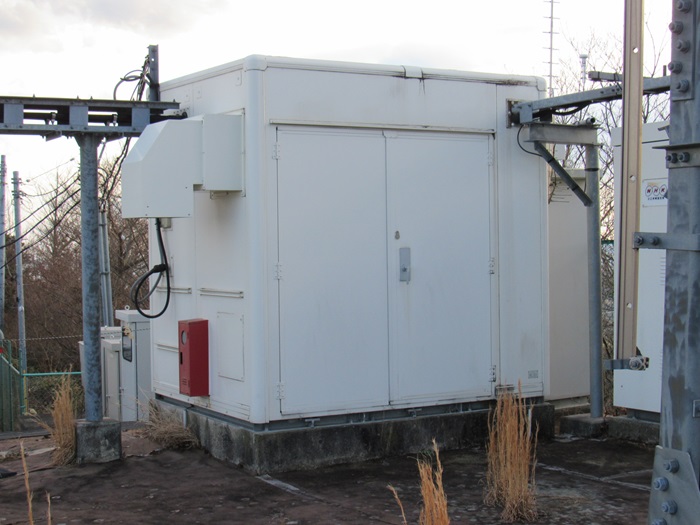

デジタル化の際に新築された局舎です。

珍しくデジタル中継局の正式な表札がありました。

もう一つ、蓄電池局舎と思われるものがあります。

その他

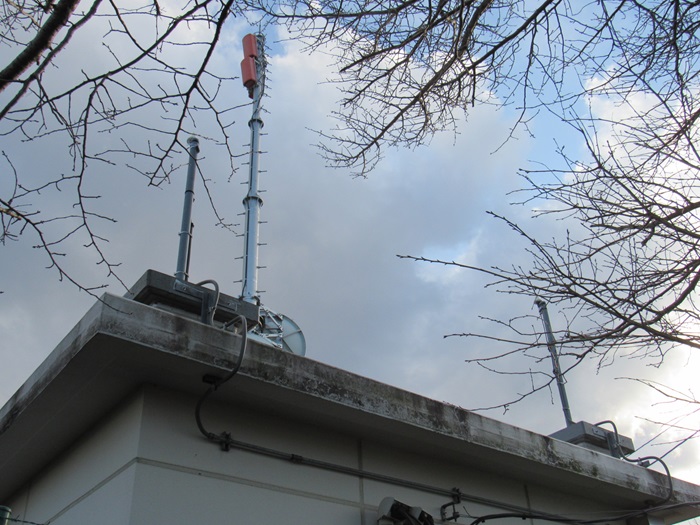

局舎に設置されたGPSアンテナ×2

先ほどの写真左手にあったGPSアンテナを拡大。

同右手にあったGPSアンテナを拡大。

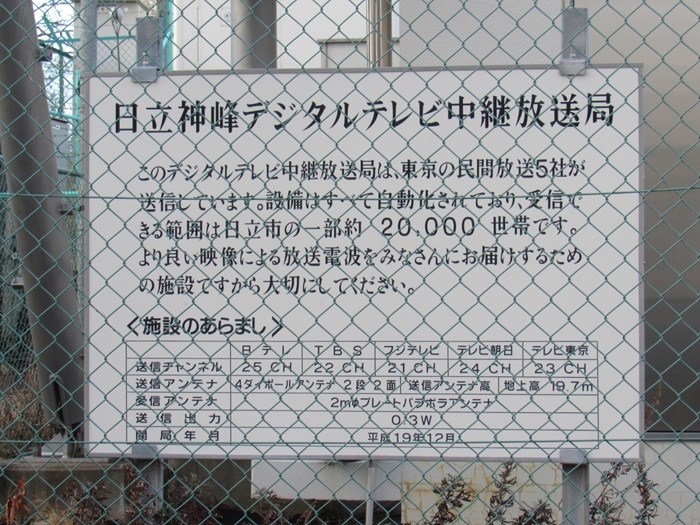

珍しくデジタルテレビ中継局としての正式な看板があります。

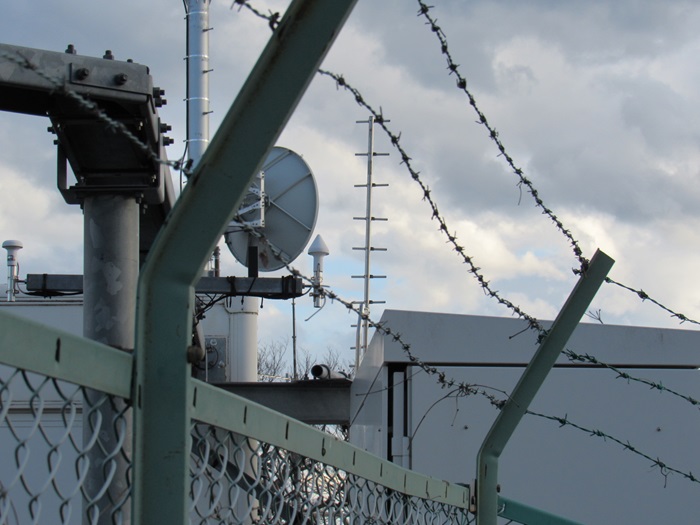

自局および他局モニター用のアンテナです。

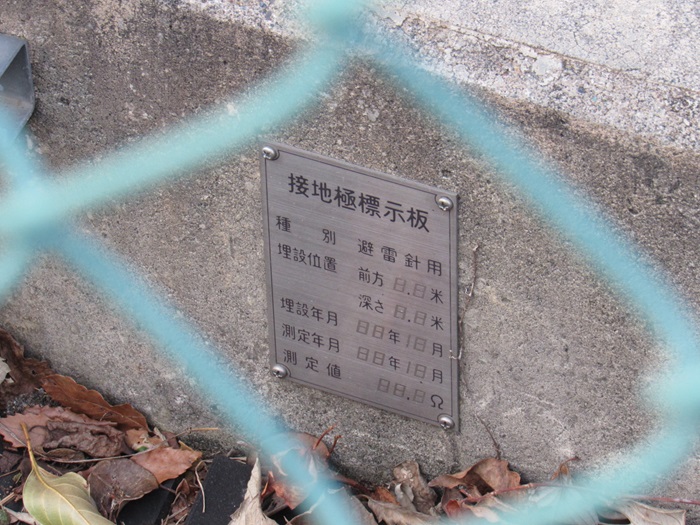

送信等の袂にある避雷針の表示。

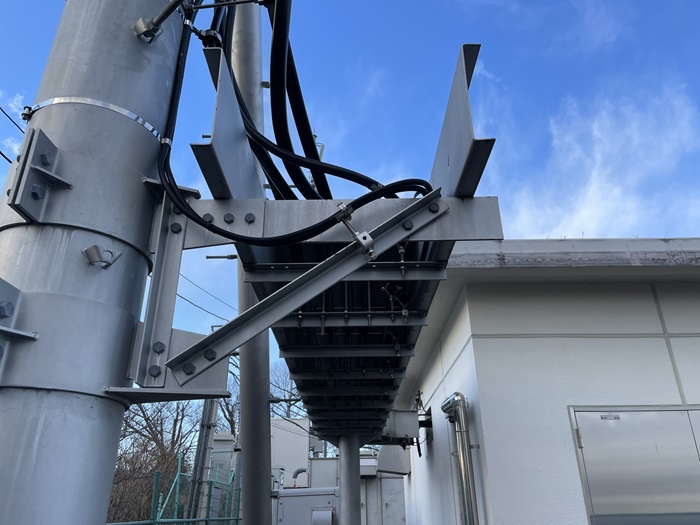

ケーブルラック。

発電機

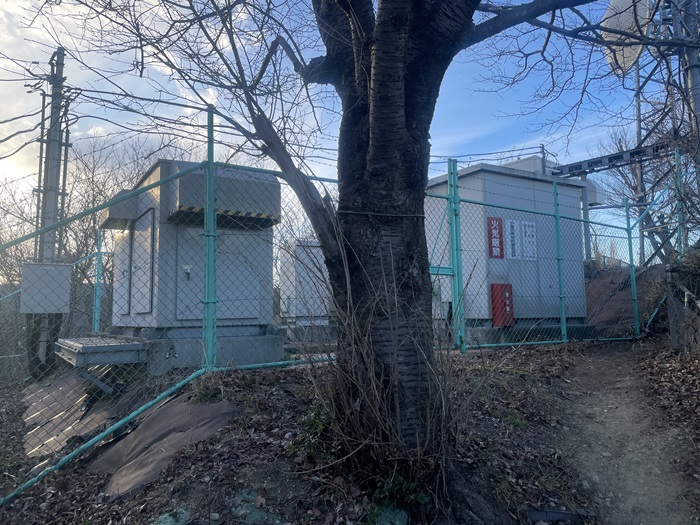

NHKと民放のちょうど間にある発電機です。
どうやらNHK・民放で共用している発電機のようです。

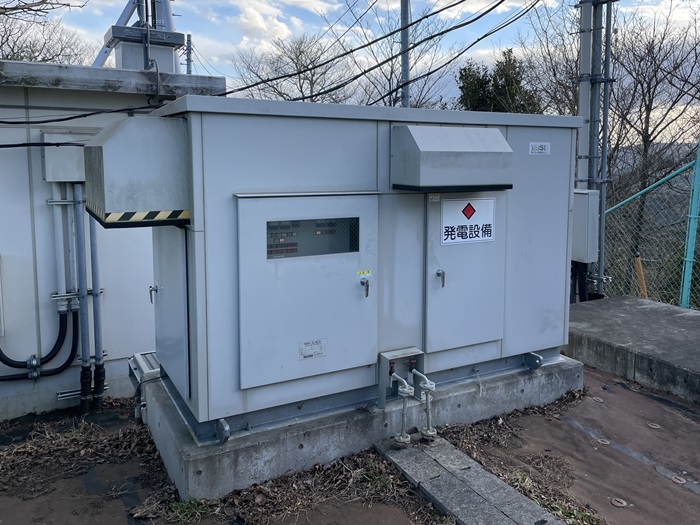

発電機本体です。

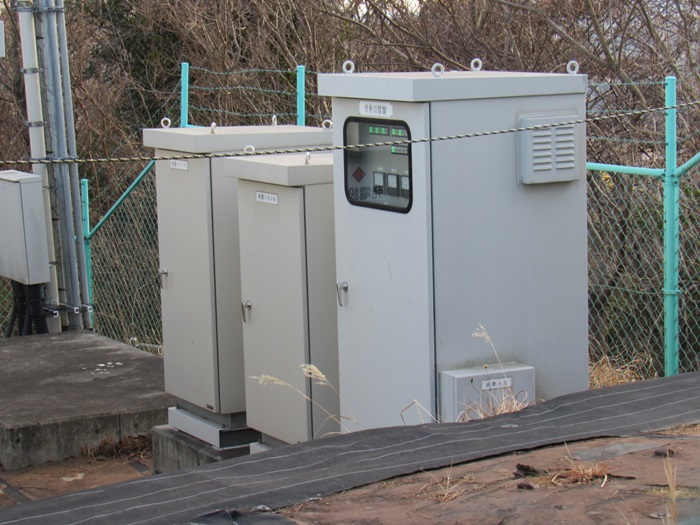

受電切替盤です。
その隣に耐雷トランス×2。箱が大きいほうが民放?

油槽です。

別の角度から全体像。

遠望(十王局)

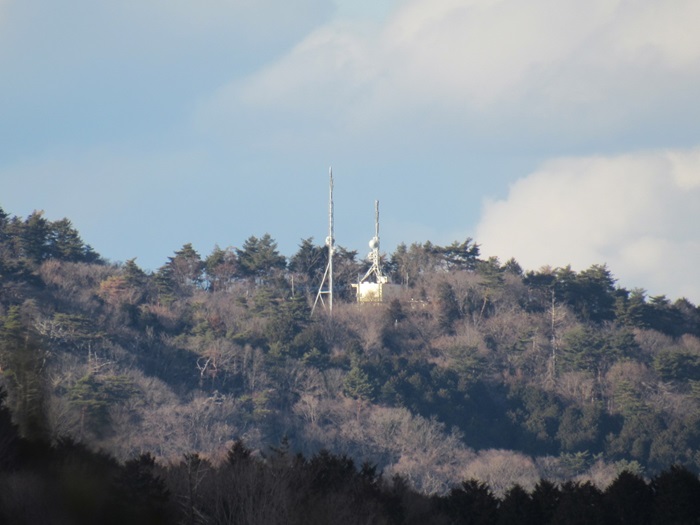

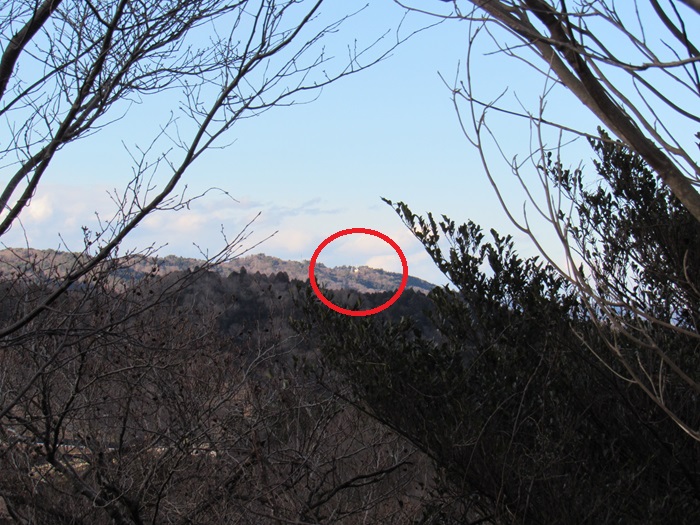

北側の景色を見ていたところ、TTL送り先の「十王テレビ中継局・TTL固定局」が見えました。

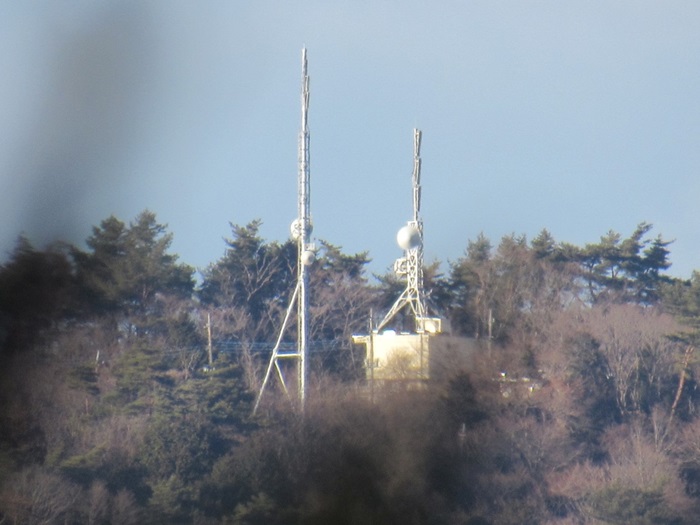

少し拡大しました。

はっきりと送信所が確認できます。

左側:東京広域5社、右側:NHK

遠望(ふもとから)

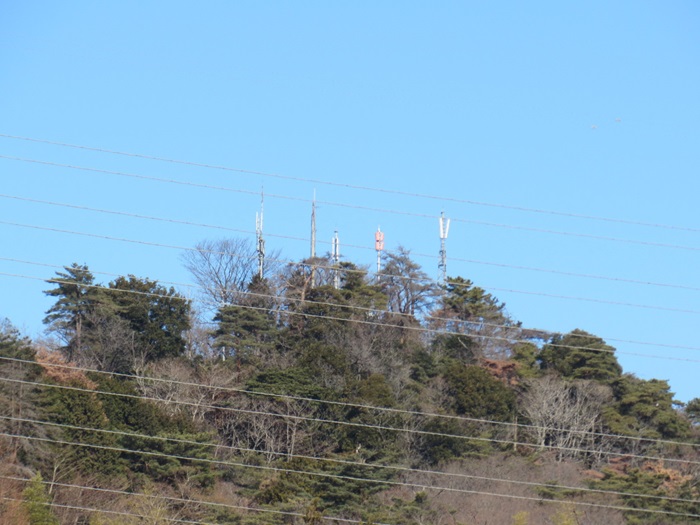

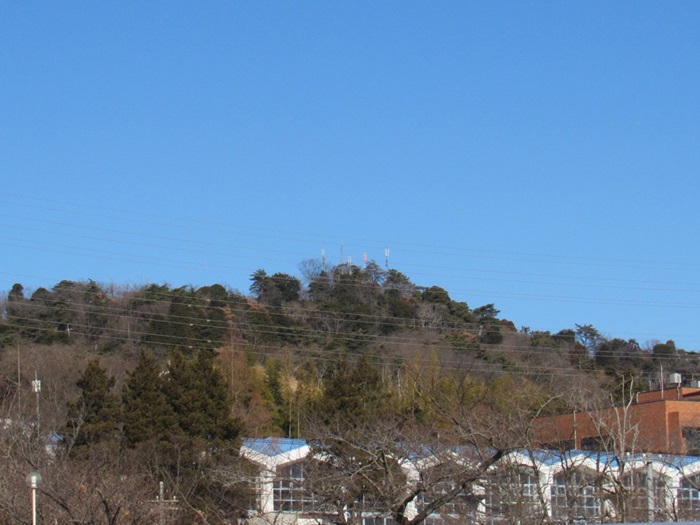

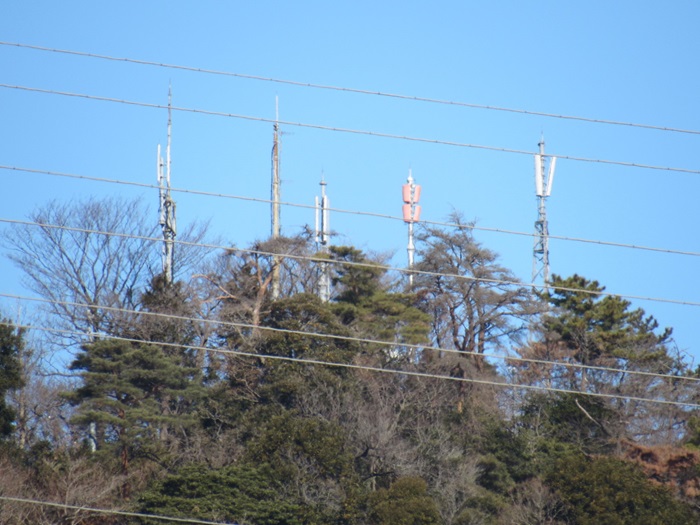

麓から見える送信所の様子です。

左から携帯電話、FMひたち、携帯電話、東京広域5社、NHKの並びです。

NHKと民放で送信アンテナが異なるところが興味深いです。

その他

送信所付近には椅子もありました。

こんな表示もありました。

三角点はNHK送信所脇にあります。

送信所から東側を撮影した際の景色。
