岩瀬テレビ中継局(茨城県・桜川市)

岩瀬テレビ中継局

茨城県桜川市岩瀬(長辺寺古墳)にあるテレビ中継局です。
NHKと東京広域5局のテレビ中継局です。
鉄塔・局舎は全局共用です。

■初回訪問日:2020年12月31日
■最終訪問日:2020年12月31日

送信所設備概要(地デジ)
放送局名 チャンネル 空中線電力 実効輻射電力
NHK水戸総合 52ch 1W   ---
NHK東京教育テレビ 26ch
日本テレビ 25ch
テレビ朝日 24ch
TBSテレビ 22ch
テレビ東京 23ch
フジテレビ 21ch

送信アンテナ

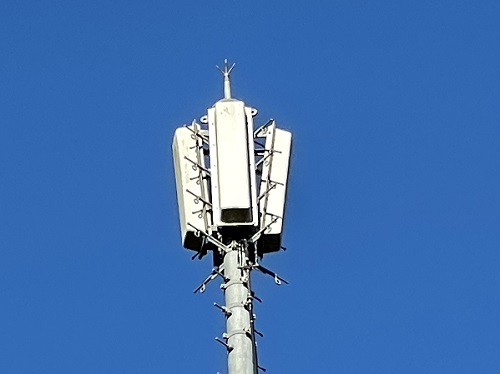

送信アンテナ
NHK・東京民放5社共用の送信アンテナです。
・4L双ループ3段4面(NHK・東京民放5社)

送信アンテナ2
違う角度から撮影。

受信アンテナ

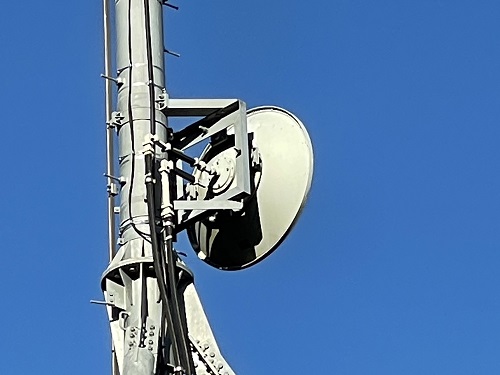

TTLアンテナ
受信は全社ともに水戸からのTTL受信です。
・1.2m TTLプレートパラボラ(水戸からTTL受け)

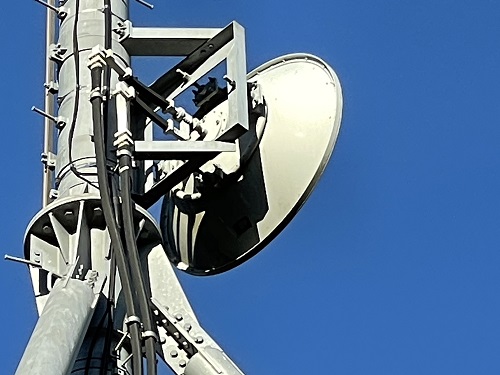

TTLアンテナ2
拡大しました。

局舎

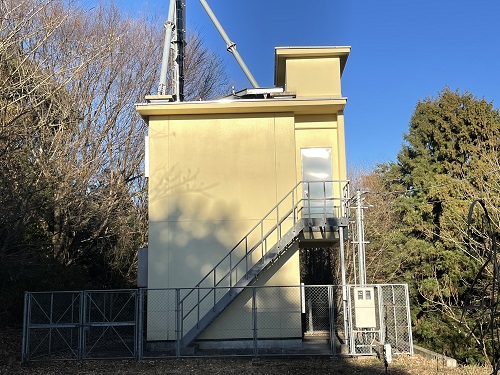

局舎
全社共同の局舎です。
雰囲気からしてデジタル化の際に新築したようです。

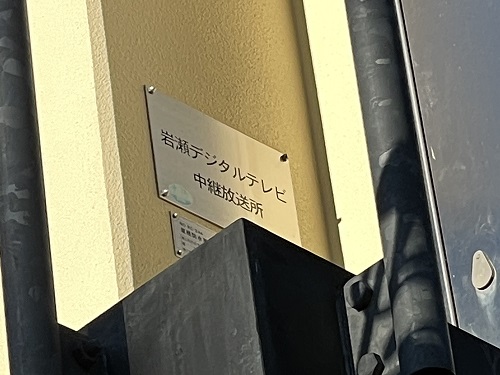

表札
表札です。

その他

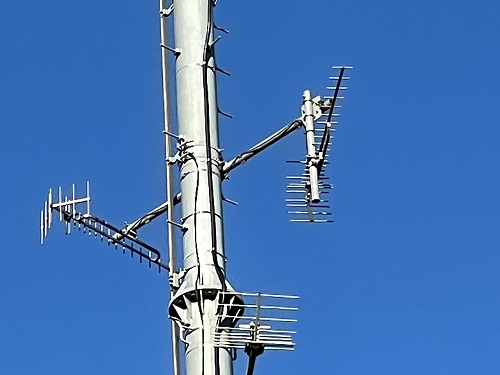

モニターアンテナ
自局のモニターアンテナや他局を受信しているアンテナ類です。

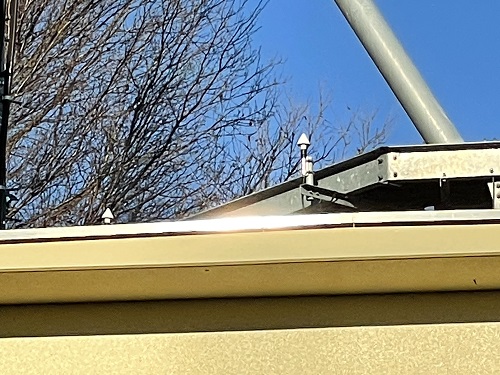

GPSアンテナ
GPSアンテナです。 ・GPSアンテナ×2

参考文献

こちらのサイトでも詳しく解説しています。
いなしん村 さま
送信塔見て歩き さま
茂木ネットワークセンター さま
