西根松尾テレビ・FM中継局(岩手県・八幡平市)
岩手県八幡平市にあるテレビ・FMラジオの中継局です。
アナログ時代から使用されている鉄塔からNHK-FM、デジタルテレビは新築された鉄塔からの送信のようです。
この送信所は「岩手県八幡平市大更第38地割字白屋(長者山)」にあります。
| 送信所設備概要(地デジ) | |||
|---|---|---|---|
| 放送局名 | 物理チャンネル | 空中線電力 | 実効輻射電力 |
| NHK盛岡総合 | 25ch | 2W | 15W |
| NHK盛岡Eテレ | 26ch | 14.5W | |
| TVIテレビ岩手 | 32ch | ||
| IAT岩手朝日テレビ | 36ch | ||
| IBC岩手放送 | 28ch | ||
| mit岩手めんこいテレビ | 34ch | ||
| 送信所設備概要(FMラジオ) | |||
|---|---|---|---|
| 放送局名 | 周波数 | 空中線電力 | 実効輻射電力 |
| NHK盛岡FM | 87.6MHz | 1W | 1.7W |
■訪問日:2024年09月26日
2024年09月26日訪問分
2024年09月26日に訪問した際の画像です。
時間の都合で遠望撮影のみです。
遠望撮影

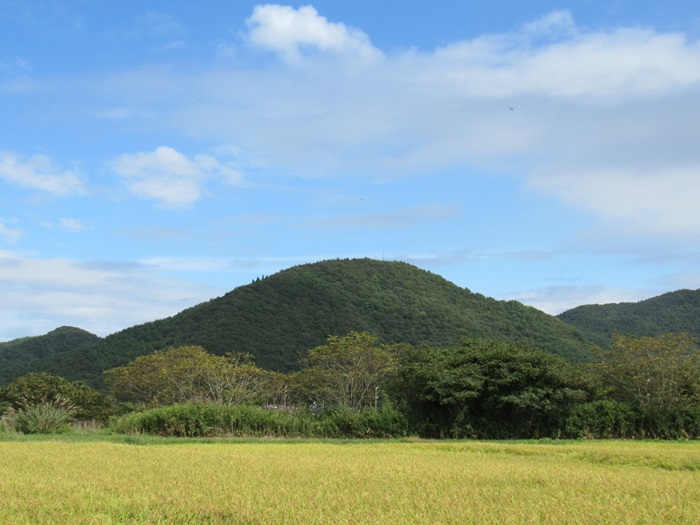

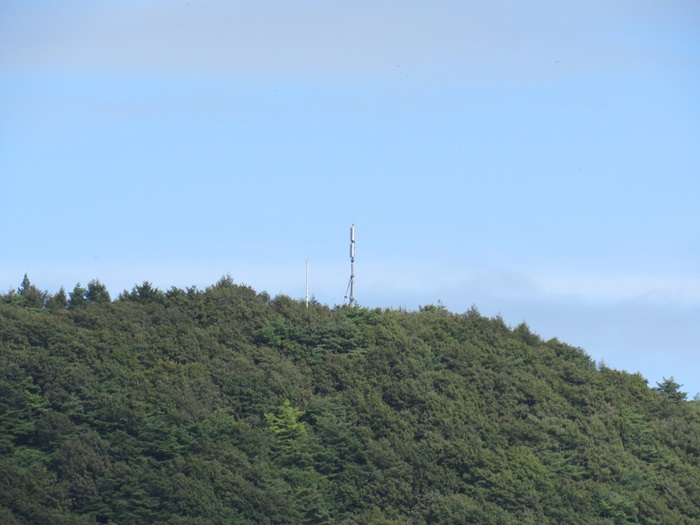

麓からの遠望撮影のみです。参考までに。

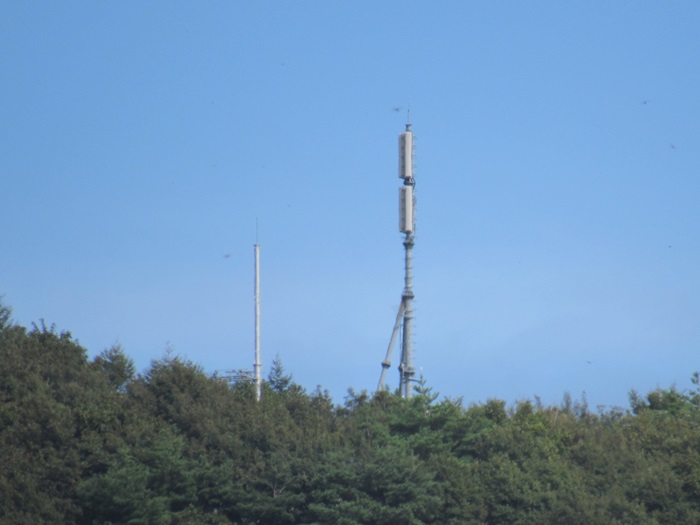

少しだけ拡大しました。送信塔は2つ見えます。
左側がNHK-FM単独利用、右側がデジタルテレビ送信塔のようです。

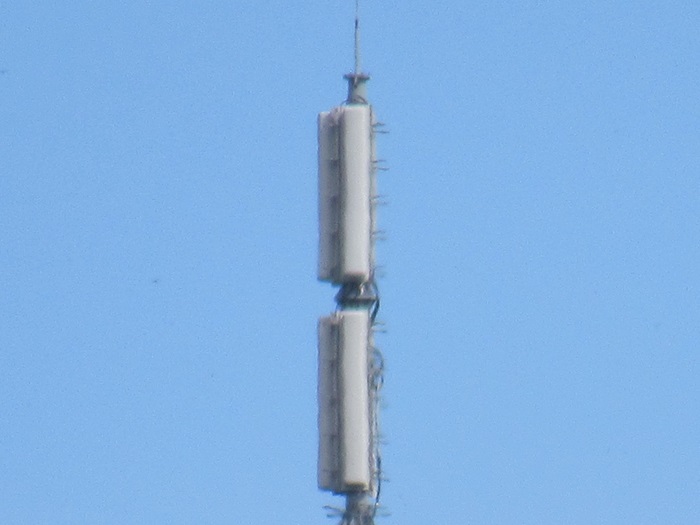

テレビの送信アンテナです。おそらく全局共用だと思います。
送信アンテナ:2L双ループ2段3面(推測・全局共用)

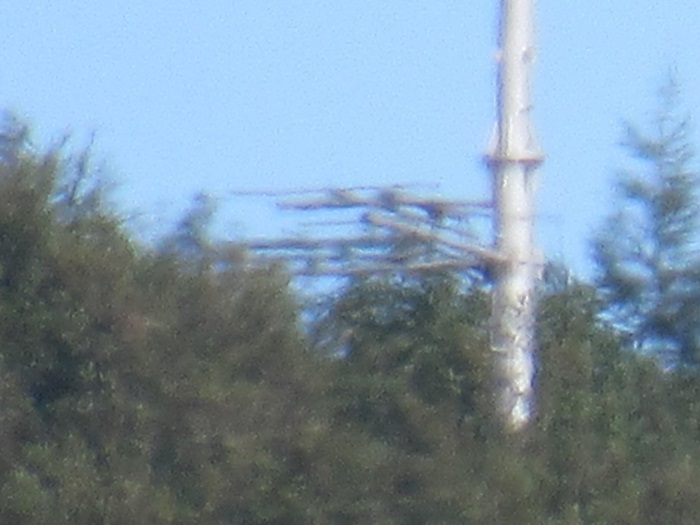

NHK-FMの送信アンテナです。
送信アンテナ:八木3素子1段2面(推測)

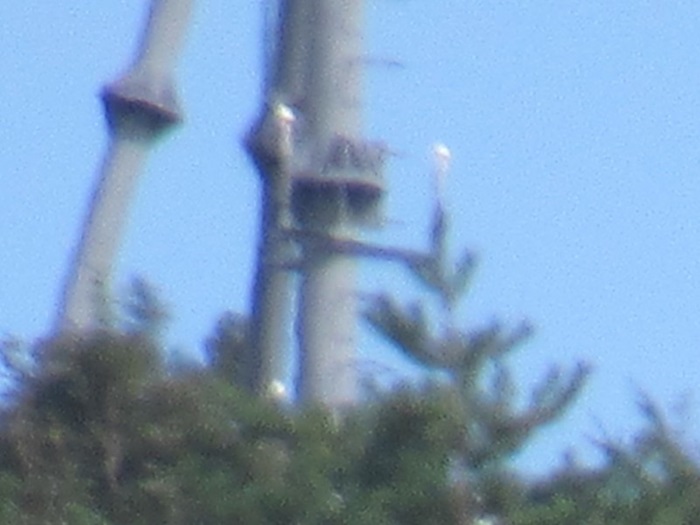

デジタル送信塔に付いているGPSアンテナです。
おそらく3～4つほどあります。
