戸塚テレビ中継局(神奈川県・横浜市・戸塚区)
送信所は神奈川県横浜市戸塚区秋葉町109(秋葉幼稚園運動場)にあります。
NHKとTVKテレビ神奈川・東京広域5局共同のデジタル新局中継局です。
■訪問日:2023年05月27日
送信所設備概要(地デジ) | |||
---|---|---|---|
放送局名 | チャンネル | 空中線電力 | 実効輻射電力 |
NHK東京総合 | 19ch | 1W | 3.1W |
NHK東京教育 | 26ch | 3.4W | |
tvk | 17ch | 3.1W | |
日本テレビ | 25ch | 3W | |
テレビ朝日 | 24ch | ||
TBSテレビ | 22ch | ||
テレビ東京 | 23ch | ||
フジテレビ | 21ch |
2023年05月27日訪問時
2023年05月27日に訪問した際の画像です。
登局路ですが、運動場へと向かう舗装路が整備されていて助かりました。
送信アンテナ

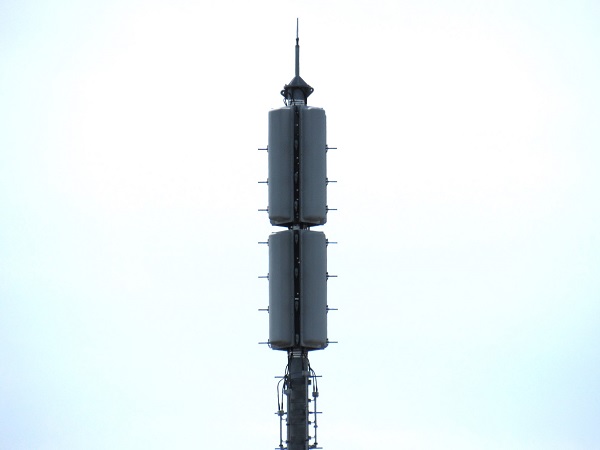

全社共用の送信アンテナです。
・4L双ループ2段4面(NHK・tvk・東京5局共用)

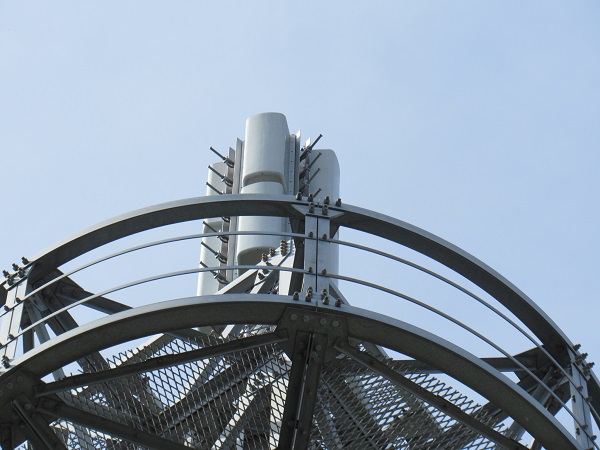

見上げショット。
少し離れた場所から撮影。
受信アンテナ

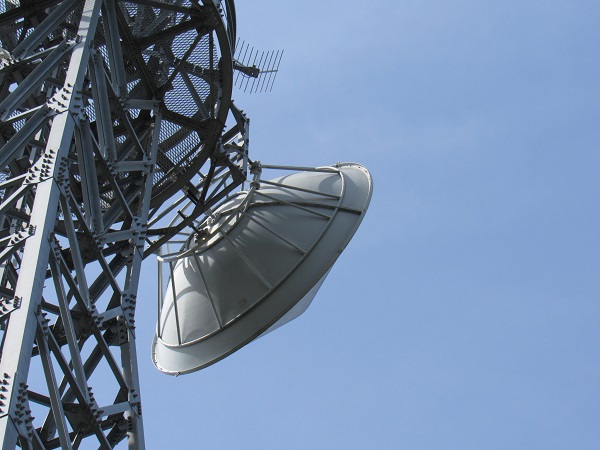

全社共用のTTL受信アンテナです。
・2mΦTTLプレートパラボラ(NHK・tvk・東京5局共用:平塚固定局受け)

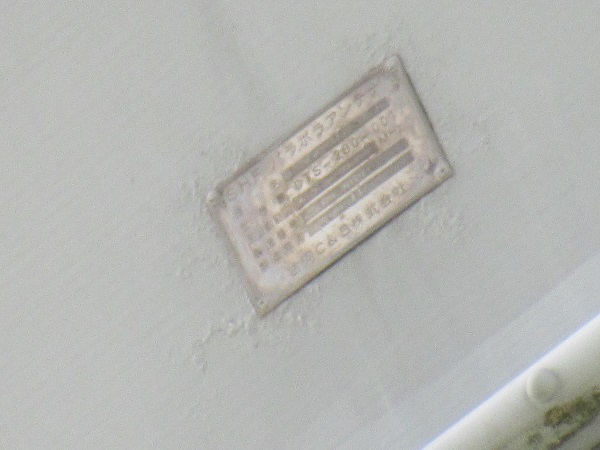

プレートパラボラの銘板です。
別の角度から。
見上げショット。
局舎

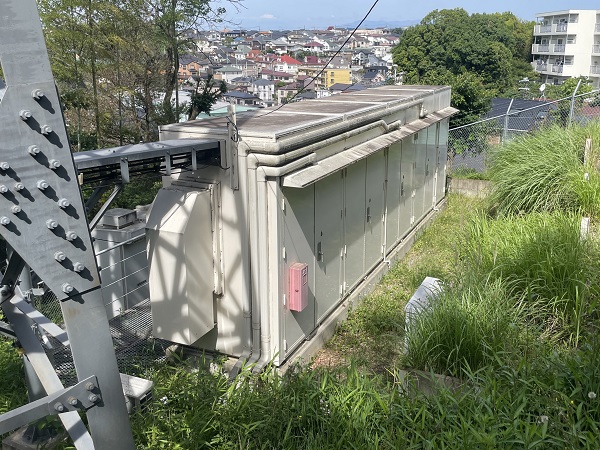

局舎です。
電源局舎と放送機局舎の2棟あるようです。

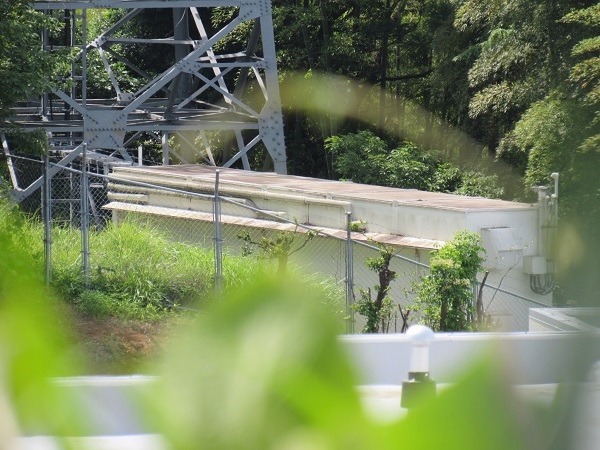

別の場所から遠望撮影。
別の角度から撮影。
低い位置にあるのが電源局舎、一段高い位置にあるので放送局舎です。
別の角度から。
蓄電池盤という文字が見えます。
「NHK・tvk」と「東京民放5社」の文字が見えます。
「NHK・tvk」の文字が見えます。
「東京民放5社」の文字が見えます。
放送局からエアコンダクトが伸びていたので室外機を探したら
隠れるように設置されていました。

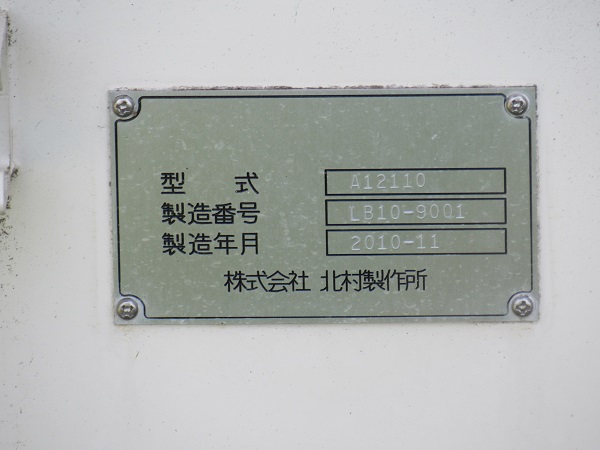

放送局舎の銘板です。
その他

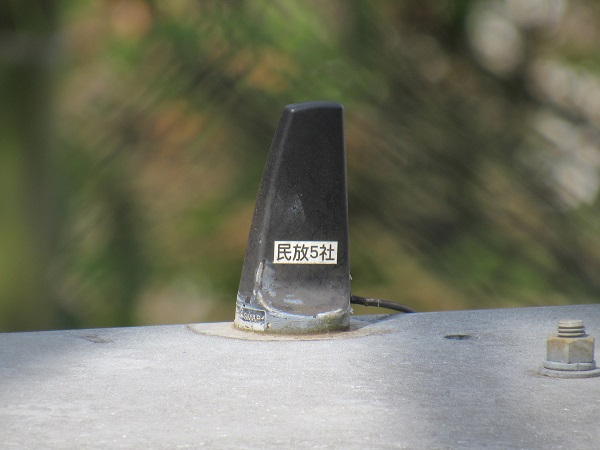

「東京民放5社」が使用している監視通報用アンテナ。

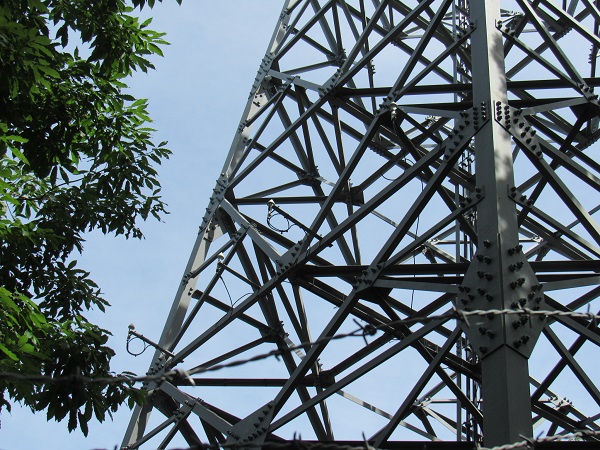

GPSアンテナ×4
別の角度。
ケーブルラック
自局のモニターアンテナのようです。
送信鉄塔の銘板です。
送信局舎から電源取っていると思われる街灯です。
電線が局舎から伸びてこの街灯に接続されていました。
広場から見える送信所の様子。
