逗子テレビ中継局(神奈川県・逗子市)
送信所は神奈川県逗子市新宿5丁目4-1(披露山)にあります。
NHKとTVKテレビ神奈川・東京広域5局共同のテレビ中継局です。
神奈川県でちょくちょくある方向別に送信偏波を変えている送信所です。
東京広域5局はデジタル新局となります。
逗子方面は垂直偏波。鎌倉方面は水平偏波で送信されています。
■訪問日:2023年05月27日
送信所設備概要(地デジ) | |||
---|---|---|---|
放送局名 | チャンネル | 空中線電力 | 実効輻射電力 |
NHK東京総合 | 13ch | 1W | 7.6W |
NHK東京教育 | 15ch | ||
tvk | 17ch | ||
日本テレビ | 32ch | 6.9W | |
テレビ朝日 | 40ch | ||
TBSテレビ | 36ch | ||
テレビ東京 | 44ch | ||
フジテレビ | 38ch |
2023年05月27日訪問時
2023年05月27日に訪問した際の画像です。
披露山公園の駐車場脇に送信所があったので簡単に訪問できました。
送信アンテナ

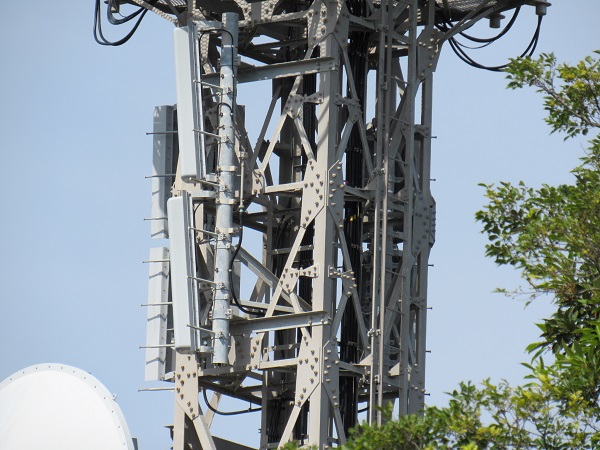

送信アンテナです。
・右向き:4L双ループ1段1面×2(NHK2波・tvkと東京民放5社のグループ別:水平偏波)
・その奥:4L双ループ2段2面×2(NHK2波・tvkと東京民放5社のグループ別:垂直偏波)
別の角度から。
・左側:4L双ループ2段2面(NHK2波とtvk共用もしくは東京民放5社共用:垂直偏波)※
・中央:4L双ループ2段2面(NHK2波とtvk共用もしくは東京民放5社共用:垂直偏波)※
・右側右向き:4L双ループ1段1面×2(NHK2波・tvkと東京民放5社のグループ別:水平偏波)
※逗子方面には2組のアンテナがありますが左右の割当グループは不明です。
「NHK-G・E・tvk」と「東京民放5局」の2グループに分かれていると推測しています。

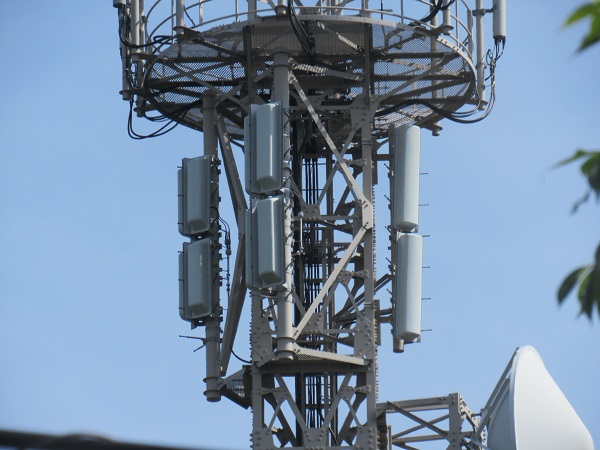

逗子方面を向いている送信アンテナ(垂直偏波)です。
・左側:4L双ループ2段2面(NHK2波とtvk共用もしくは東京民放5社共用:垂直偏波)※
・右側:4L双ループ2段2面(NHK2波とtvk共用もしくは東京民放5社共用:垂直偏波)※
※逗子方面には2組のアンテナがありますが左右の割当グループは不明です。
「NHK-G・E・tvk」と「東京民放5局」の2グループに分かれていると推測しています。
受信アンテナ

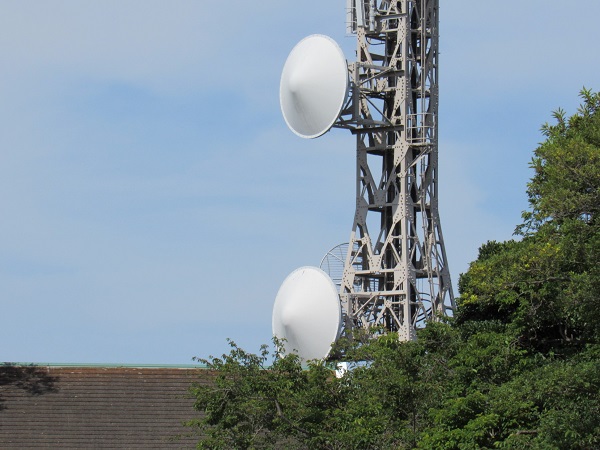

受信アンテナです。
NHK・東京民放5社は平塚局からTTL受信、
tvkは三ツ池から放送波受信です。
・左向きプレートパラボラ×2(NHK・東京5局共用:平塚固定局TTL受け)
・奥向きグリッドパラボラ×1(tvk:三ツ池から放送波受信)
別の角度から。
・右向きプレートパラボラ×2(NHK・東京5局共用:平塚固定局TTL受け)
・手前やや左向きグリッドパラボラ×1(tvk:三ツ池から放送波受信)

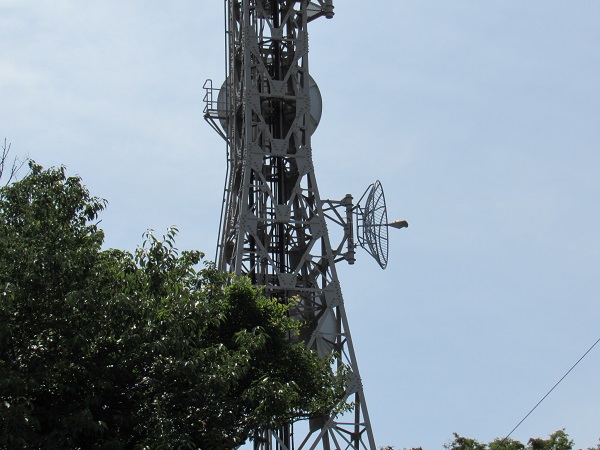

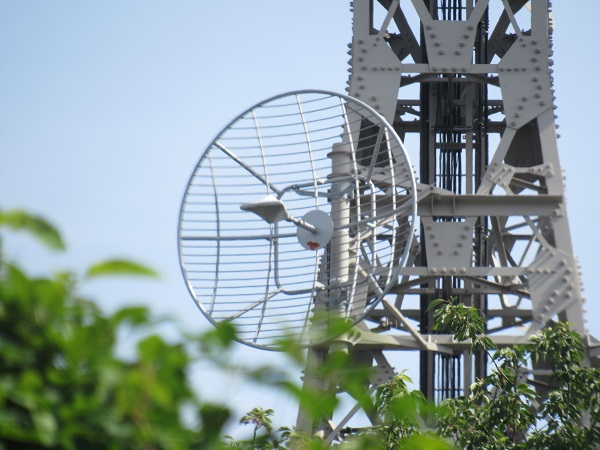

tvkの三ツ池受けグリッドパラボラです。
別の角度から。
その他
披露山公園駐車場から見える送信所の画像。
