烏帽子山・柏尾山送信所(高知県・高知市)

高知県高知市の烏帽子山および柏尾山にあるテレビ・FMラジオ基幹送信所です。
烏帽子山と柏尾山は尾根続きでつながっています。
「NHK」「KSS」「KUTV・RKC・Hi-Six」3グループに分かれています。
それぞれ個別に解説していきます。

■初回訪問日:2022年10月01日
■最終訪問日:2024年06月03日

2024年06月03日訪問分

2024年06月03日に訪問した際の画像です。
早朝訪問につき画像が暗めです。
前回訪問時と比べてFM補完局のアンテナが増えました。

NHK

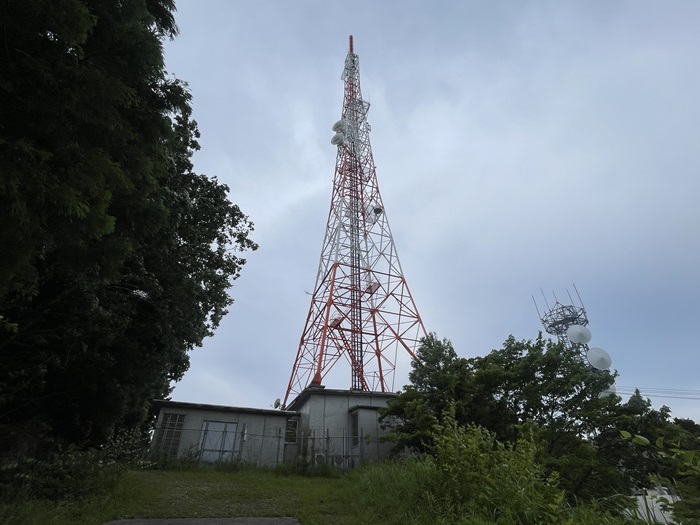

まずは「NHK」から解説していきたいと思います。
早朝訪問につき画像が暗めです。ご容赦ください。

送信所の場所は「高知県高知市神田字南治国(柏尾山)」です。

テレビ送信アンテナ

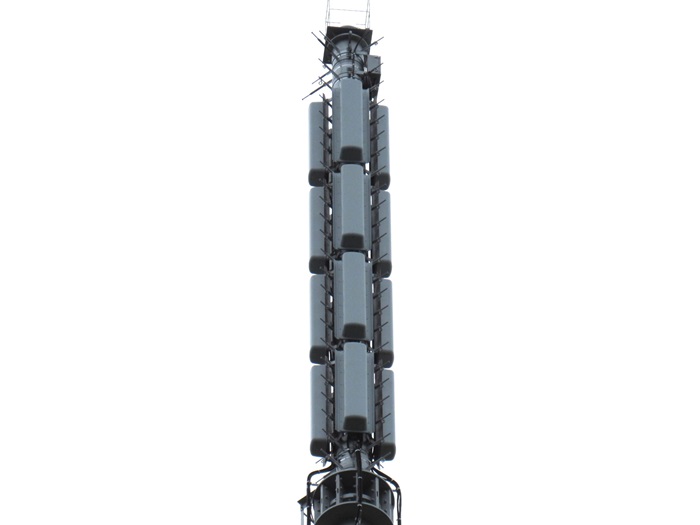

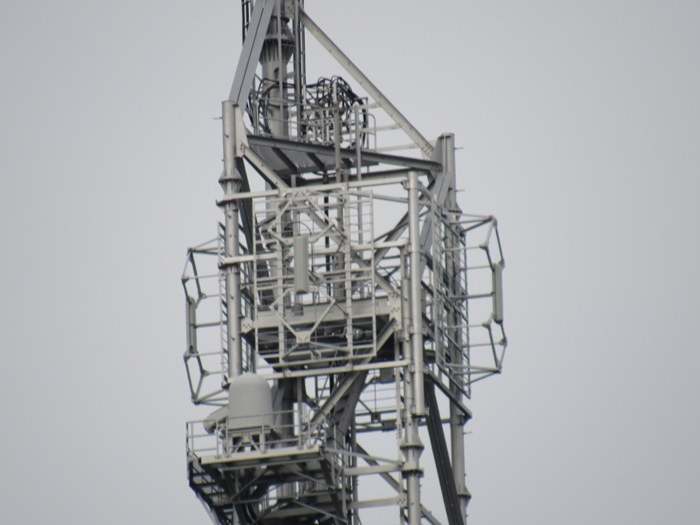

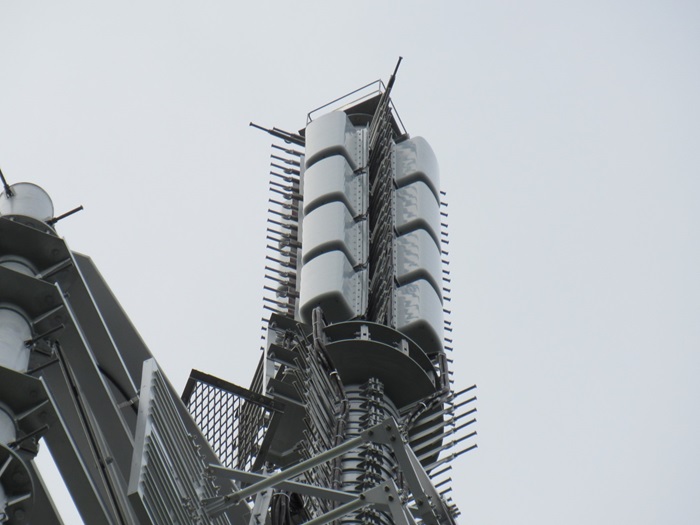

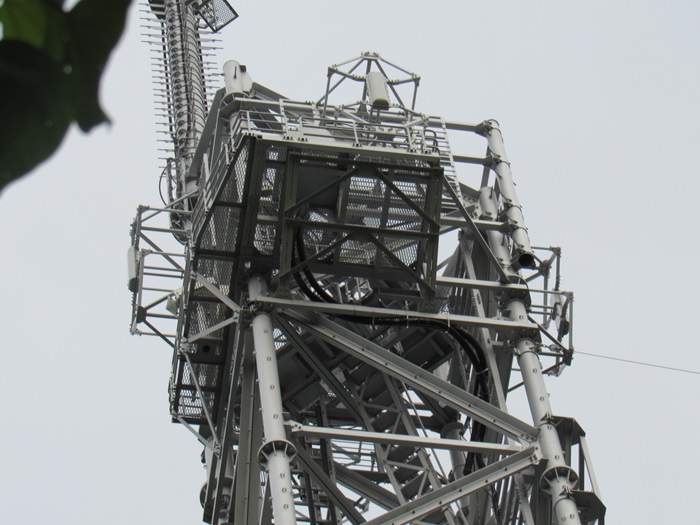

テレビの送信アンテナです。

・4L双ループ4段4面(NHK総合・Eテレ共用)

別の角度から。

見上げショット。

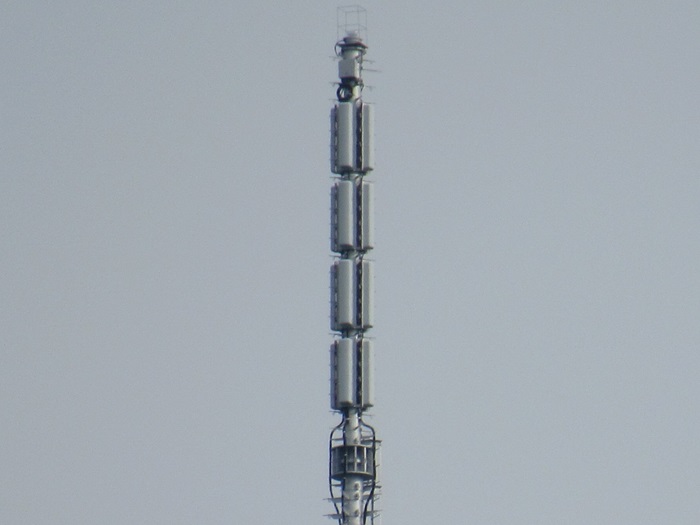

最後は麓から遠望撮影。

FM補完局 送信アンテナ

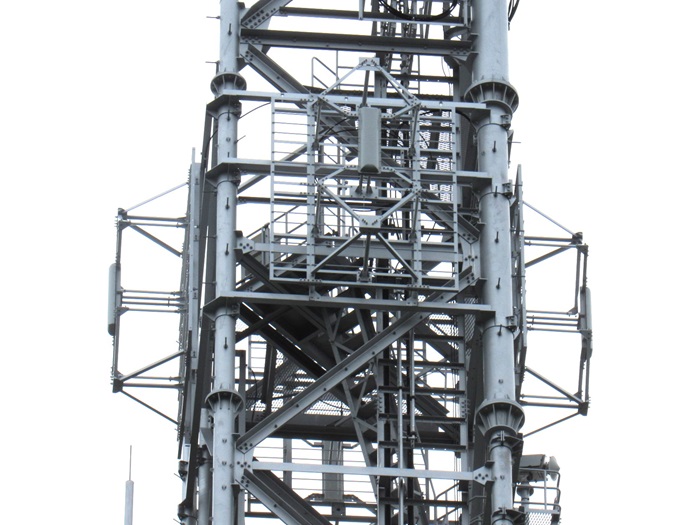

FM補完局の送信アンテナです。

・2L双ループ1段4面(NHK高知ラジオ第一・FM補完局)

見上げショット

別の角度から撮影。

麓から撮影。

TTL関係

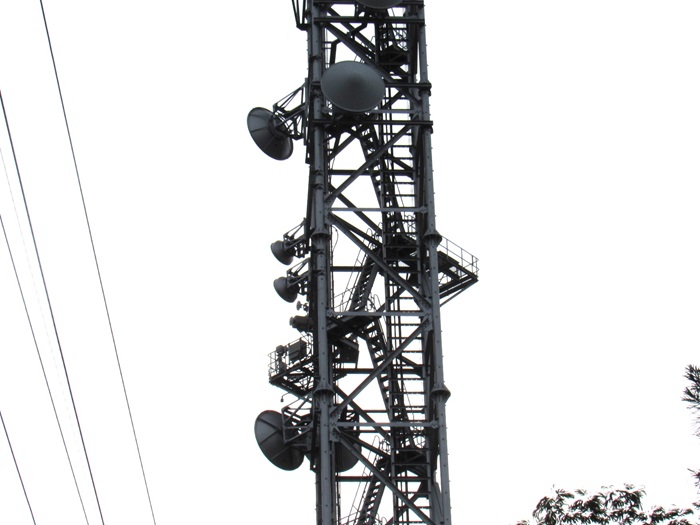

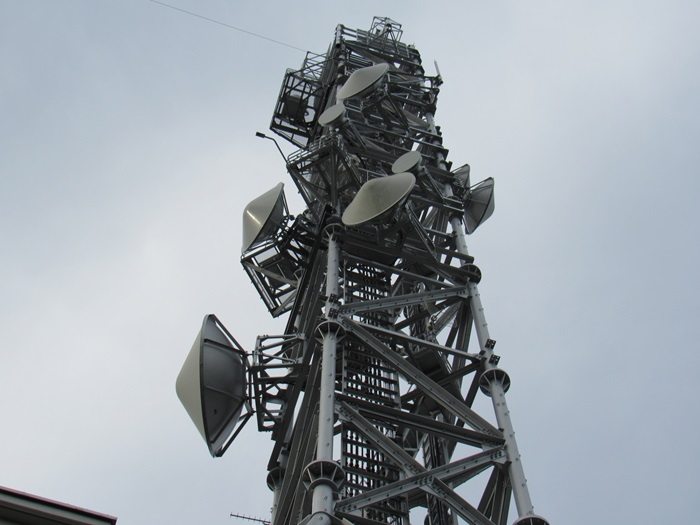

この送信所併設の固定局から各地区にTTL伝送されている関係でたくさんのプレパラがあります。

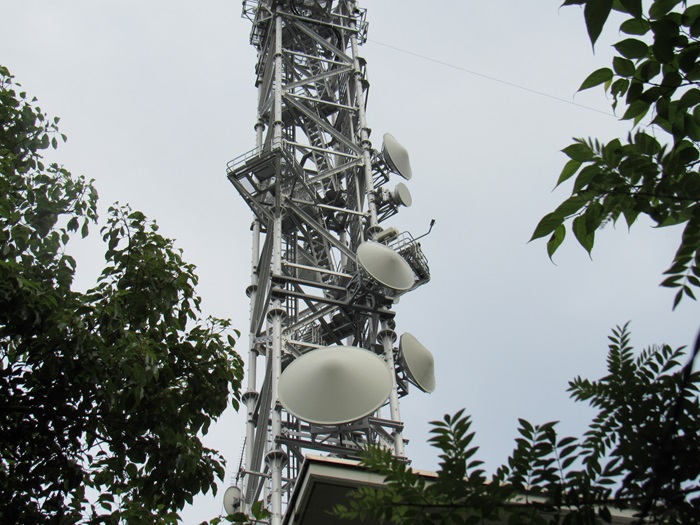

おそらく中波ラジオ関係のSTL受信アンテナです。

別の角度から。

見上げショット

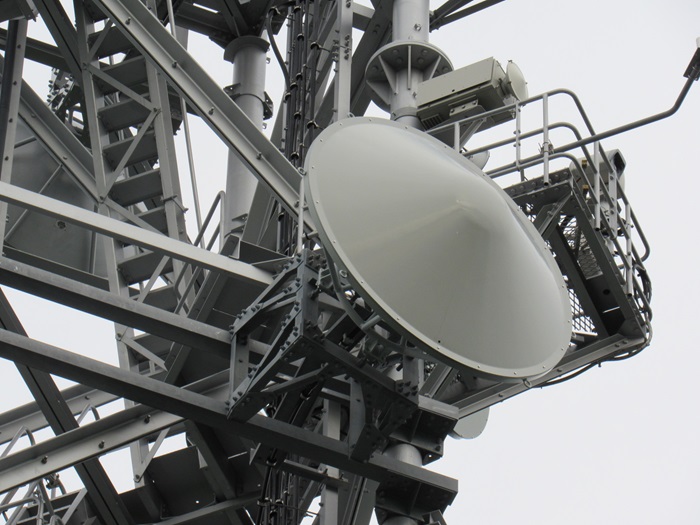

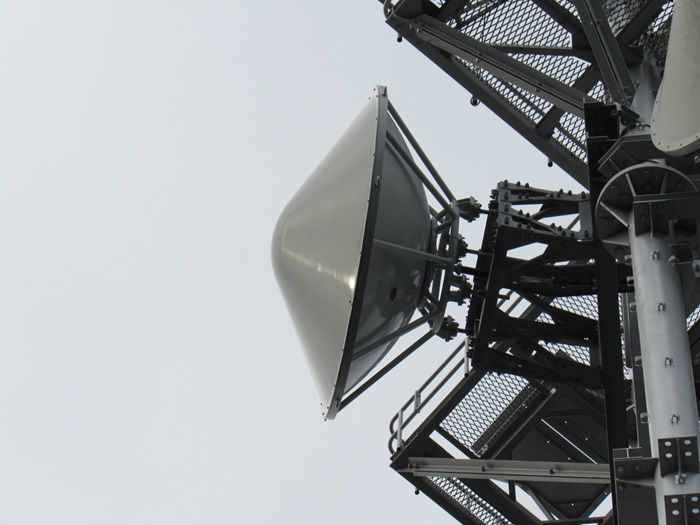

一つだけ新しそうなプレートパラボラがあります。
もしかしたらFM補完局用のSTL受信パラポラかもしれません。
なんとなく他とは向きが違うような気もします。

見上げショット

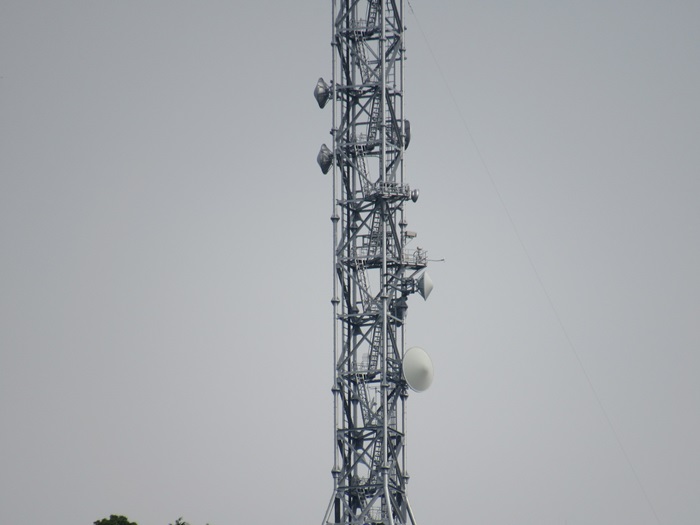

最後は麓から遠望撮影。

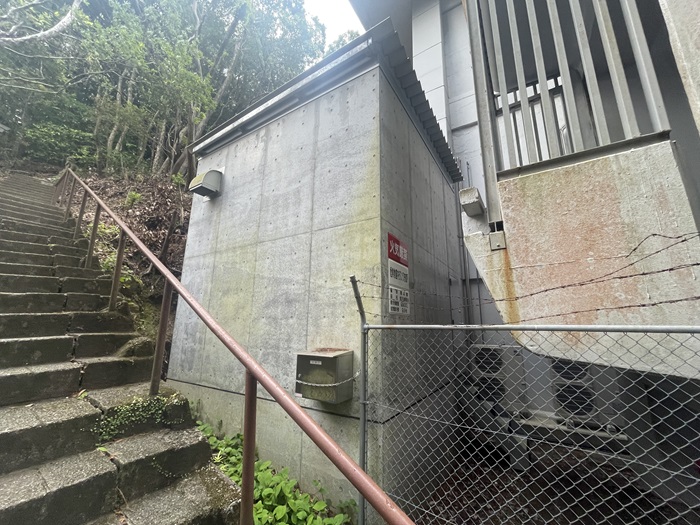

局舎

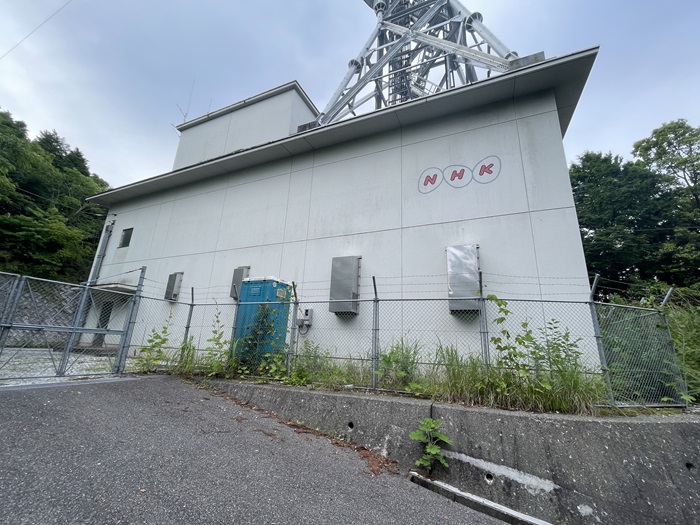

NHK単独使用の局舎です。

別の角度から。

その他

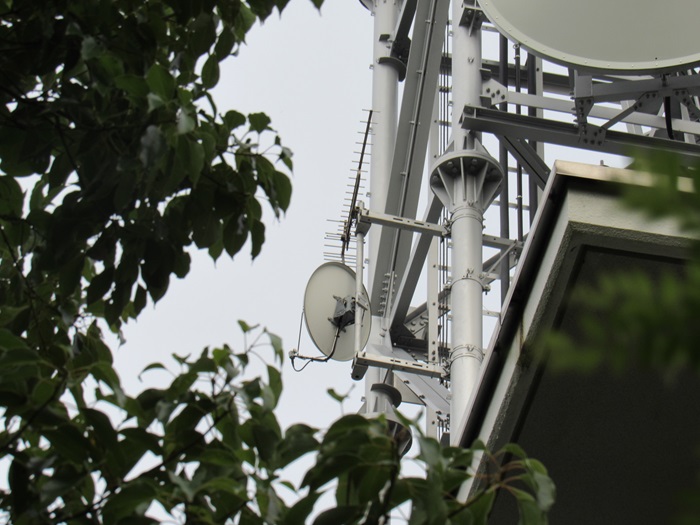

他局モニター用と思われるUHF帯八木アンテナとBSアンテナ。

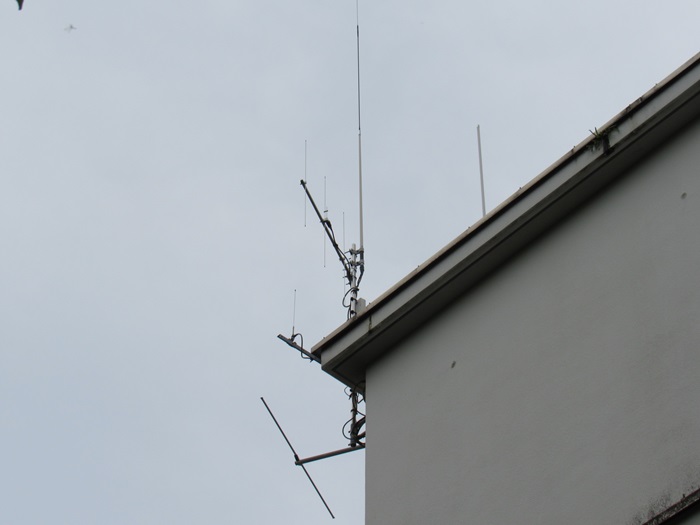

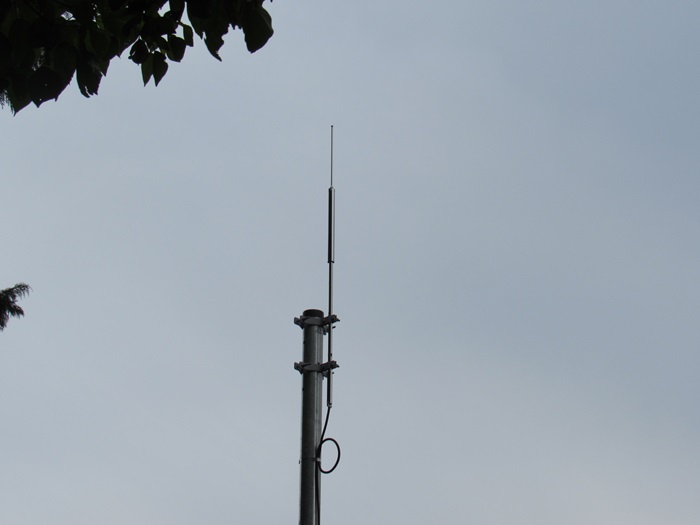

業務無線と思われるアンテナもあります。

これもそうだと思います。

巨大なパラボラアンテナもあります。

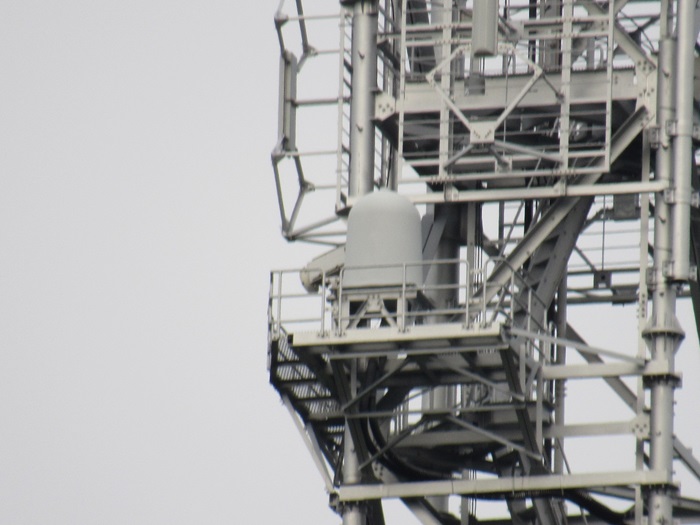

FPUアンテナもありました。

これもFPU関係?

他局モニター用と思われるUHF帯八木アンテナとBSアンテナ。

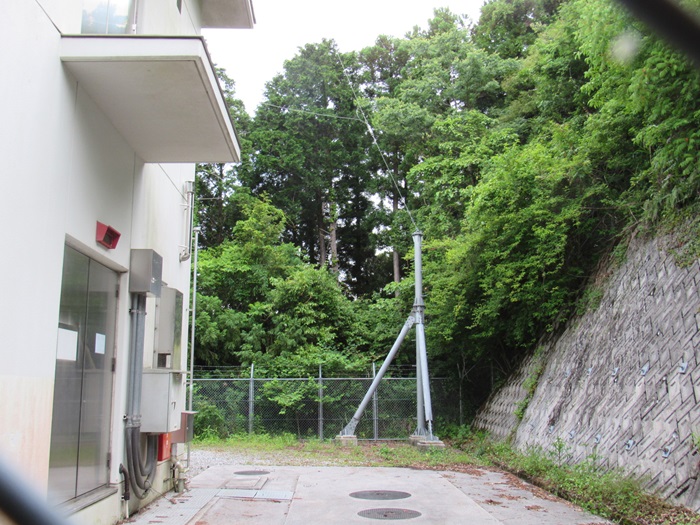

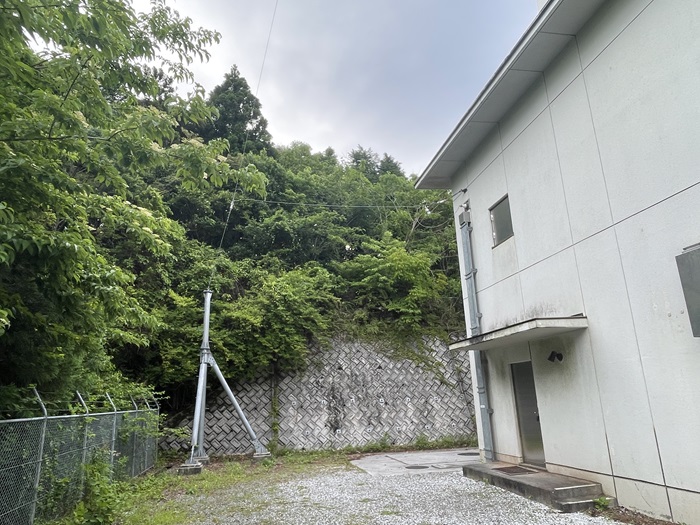

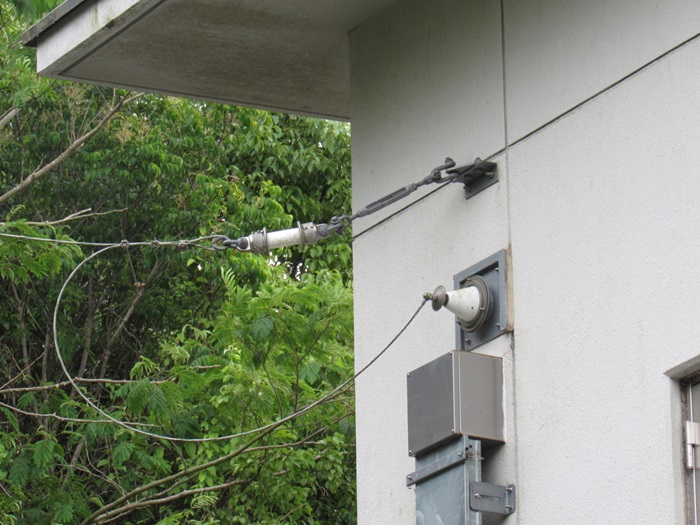

非常用と思われる中波送信用ワイヤーアンテナもあります。

別の角度から。

局舎からの給電線引き出し口です。

登山道から見上げショット。

KSS高知さんさんテレビ

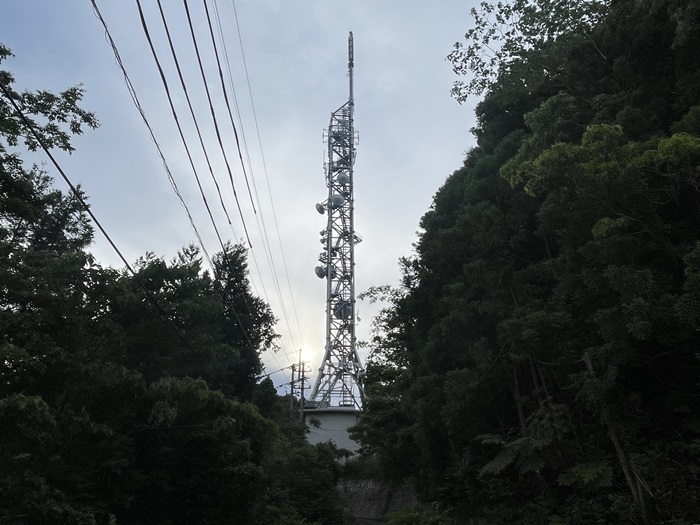

続いて「KSS高知さんさんテレビ」から解説していきたいと思います。
早朝訪問につき画像が暗めです。ご容赦ください。

送信所の場所は「高知県高知市神田字南治国(柏尾山)」です。

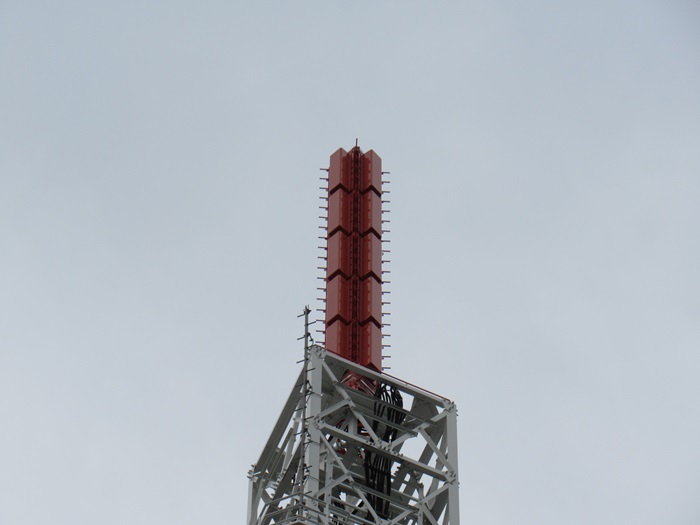

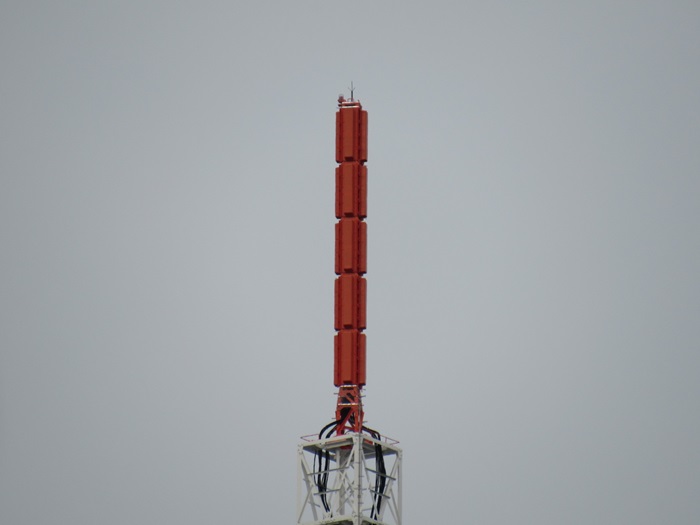

テレビ送信アンテナ

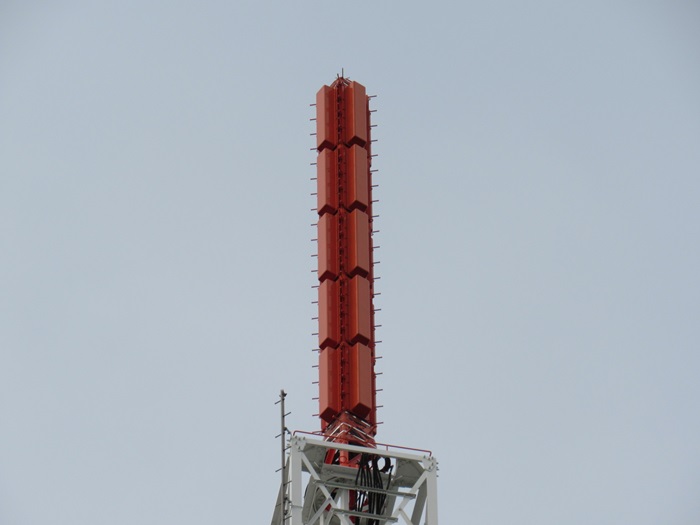

テレビの送信アンテナです。

・4L双ループ5段4面(KSS高知さんさんテレビ)

テレビの送信アンテナです。

別の角度から撮影。

STL・TSLアンテナ

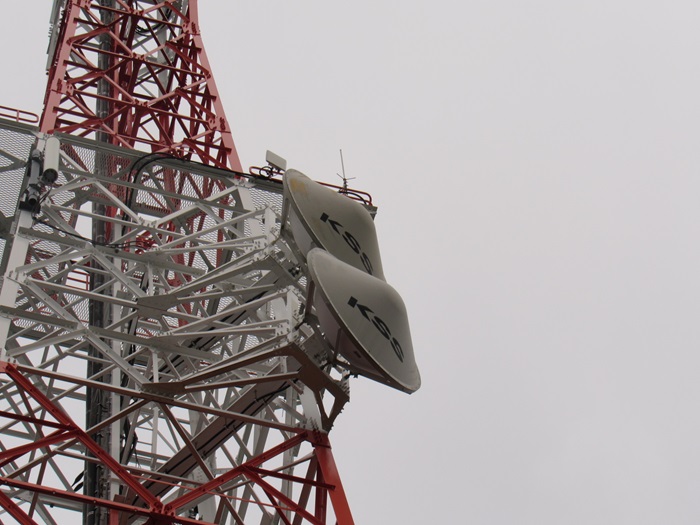

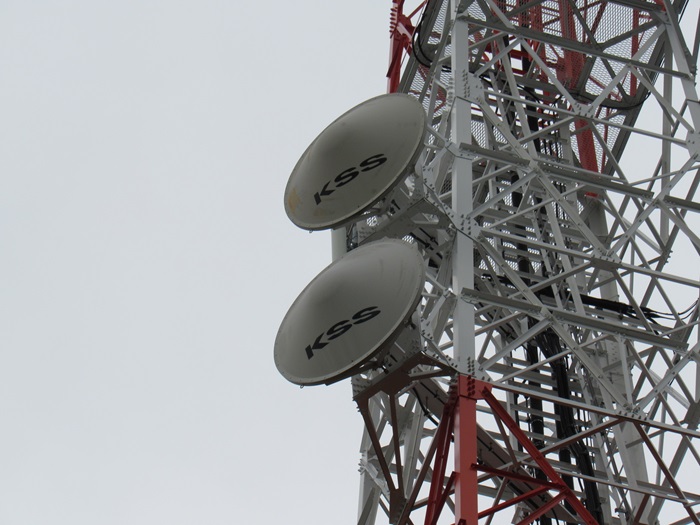

演奏所からのSTL受信アンテナです。
併設されたFPU基地局からTSLアンテナもあります。

別の角度から撮影。

NHK送信所付近から撮影。

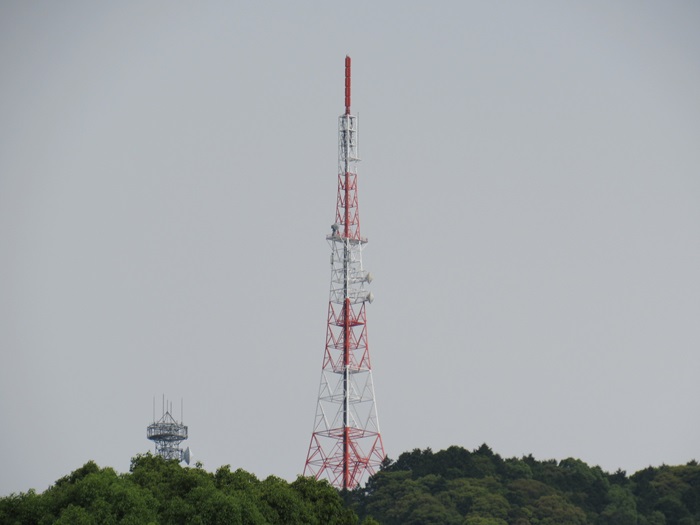

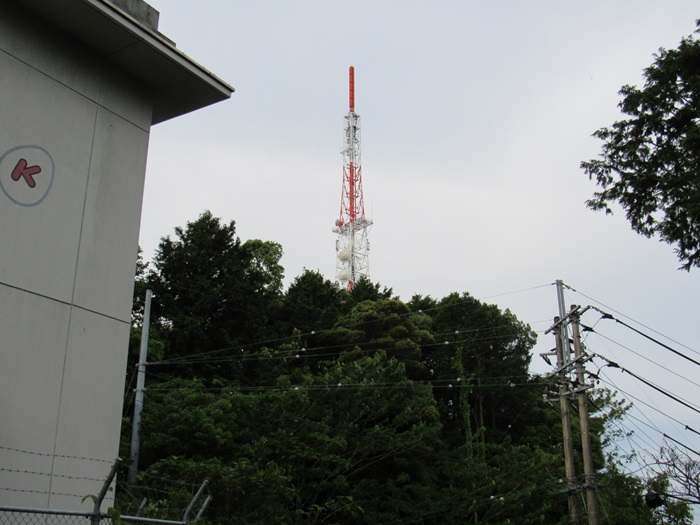

麓からの遠望撮影。

局舎

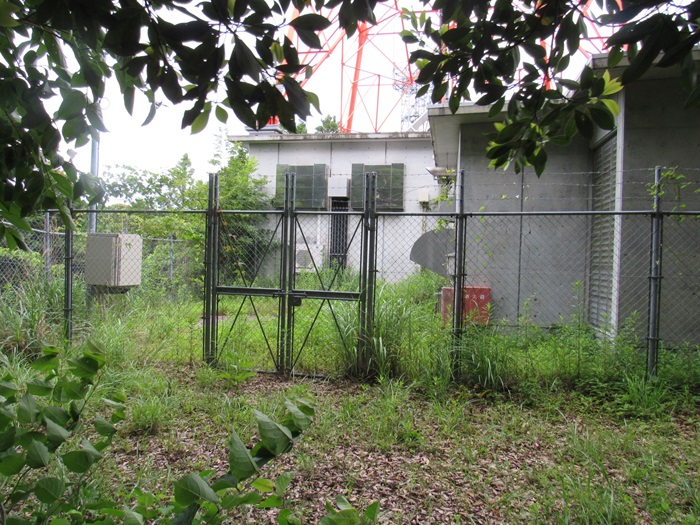

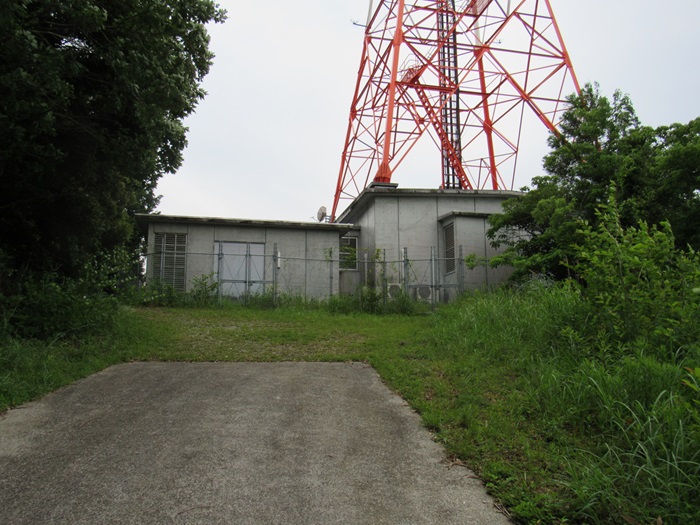

KSS単独使用の局舎です。
電源局舎と放送局舎で分かれているようです。
なお局舎同士はくっついているので1棟といえそうです。

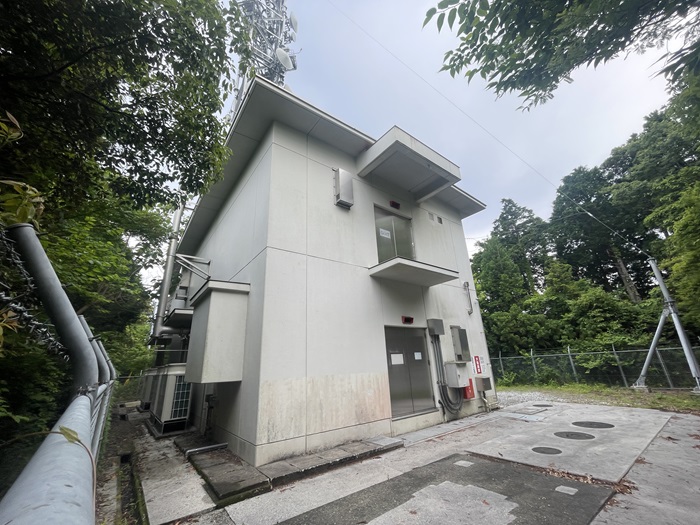

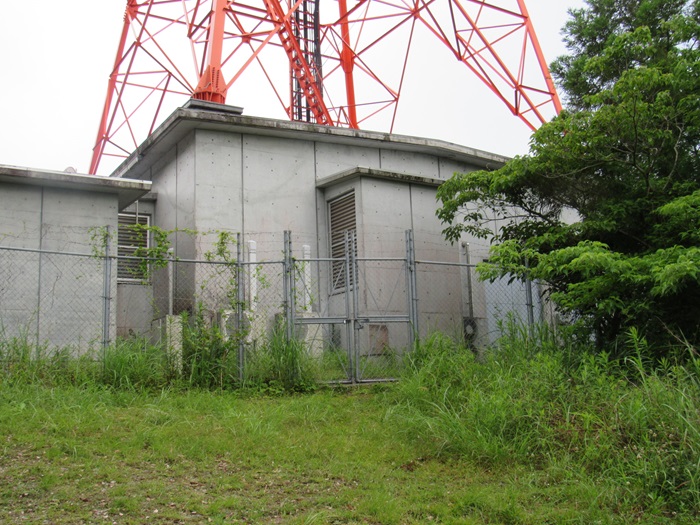

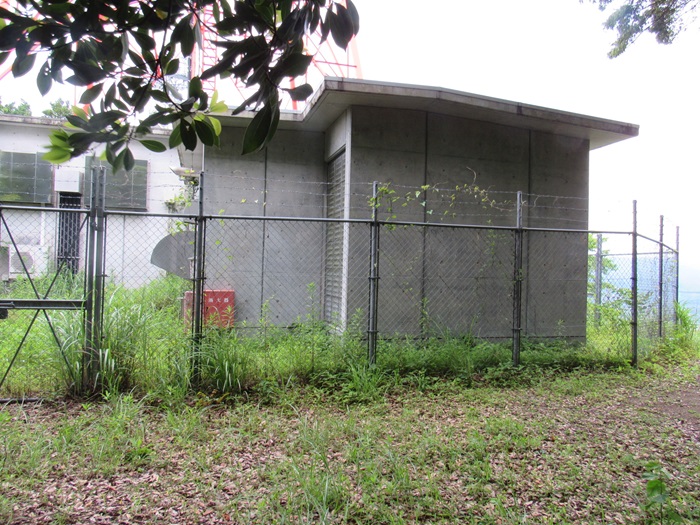

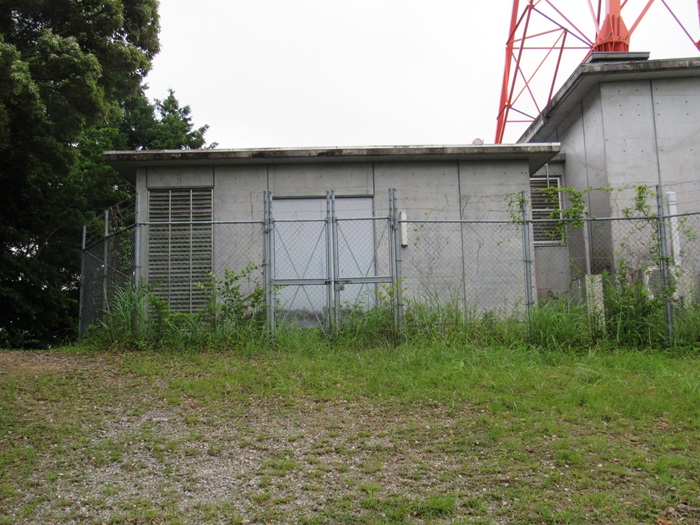

電源局舎です。

鉄塔直下の局舎に放送機器が入っているようです。

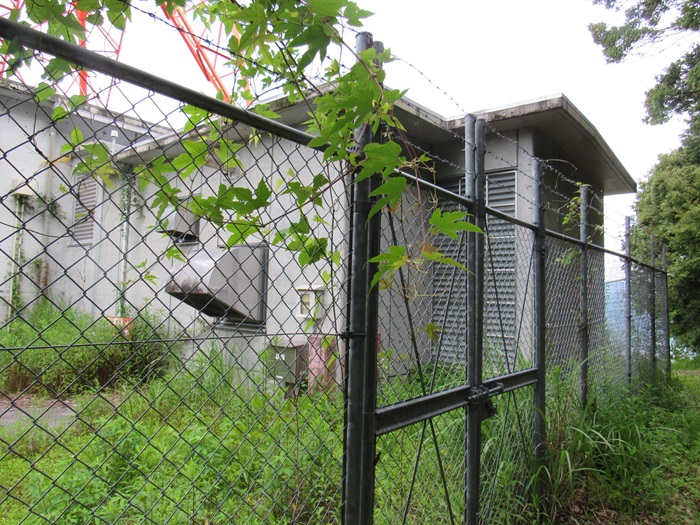

別の角度から。

発電機などが入っている為か巨大な通気口が見えます。

別の角度から。

その他

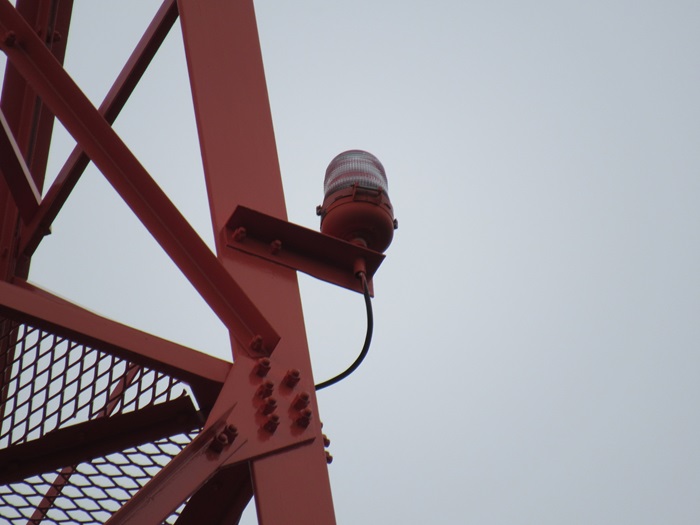

鉄塔に付いていた航空障害灯です。

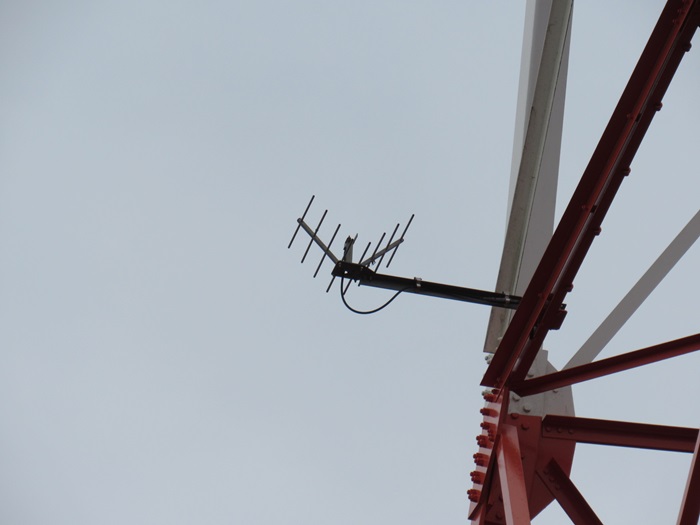

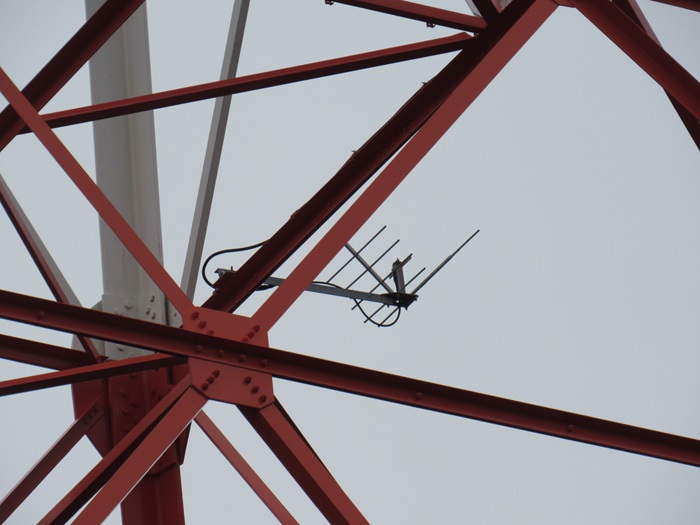

自局のモニターアンテナです。

もう一つありました。

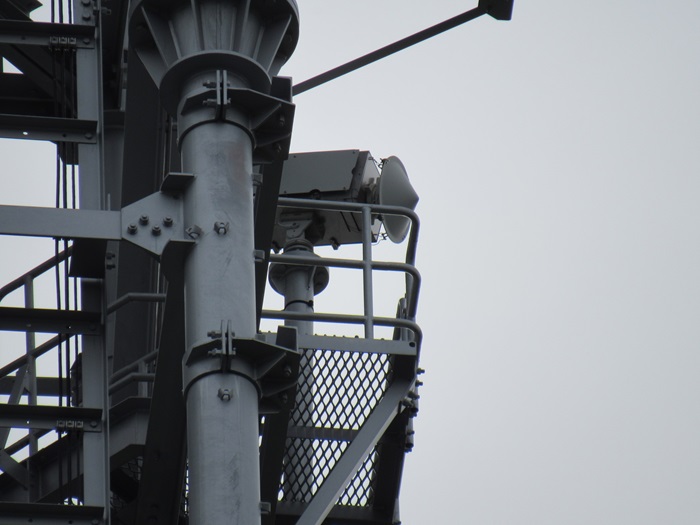

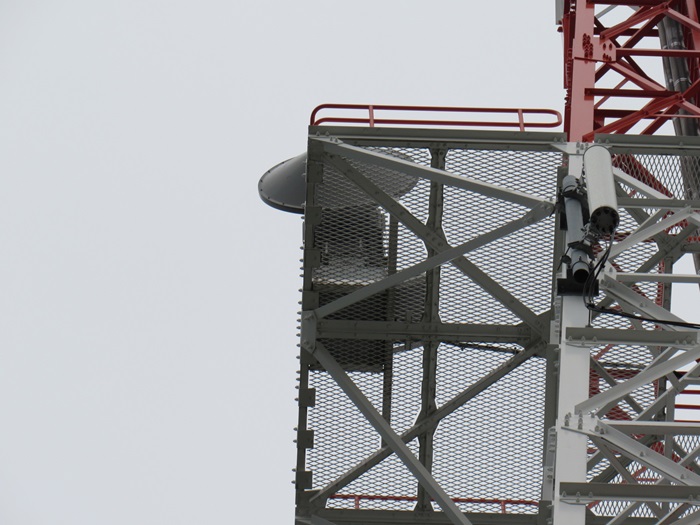

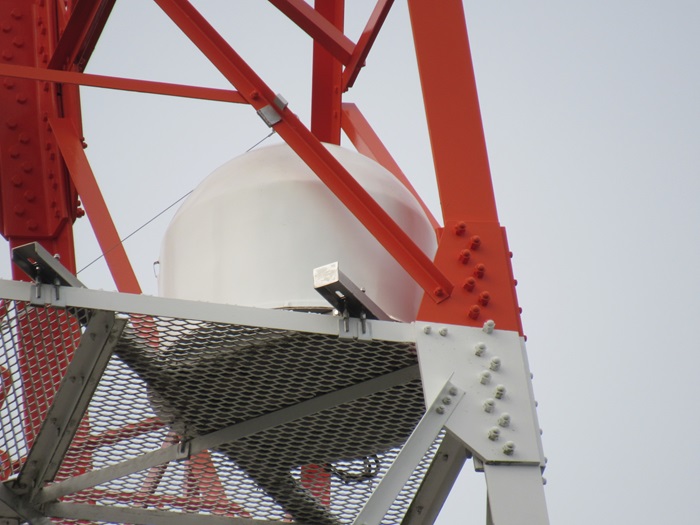

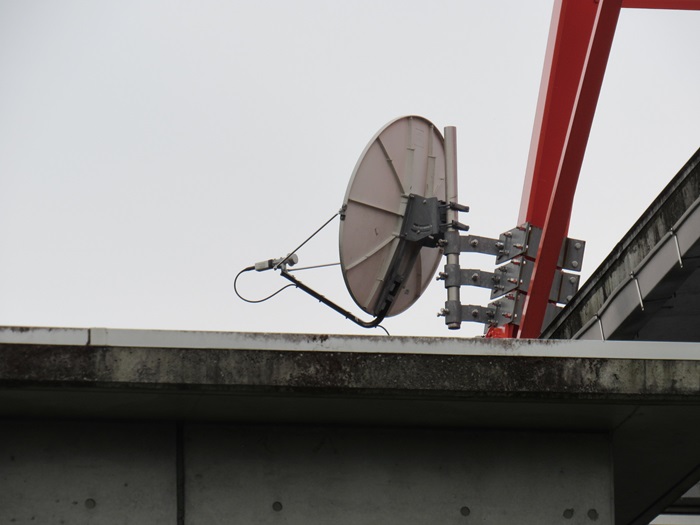

FPUアンテナです。

もう一箇所ありました。

FPUアンテナです。

用途不明のパラボラアンテナです。

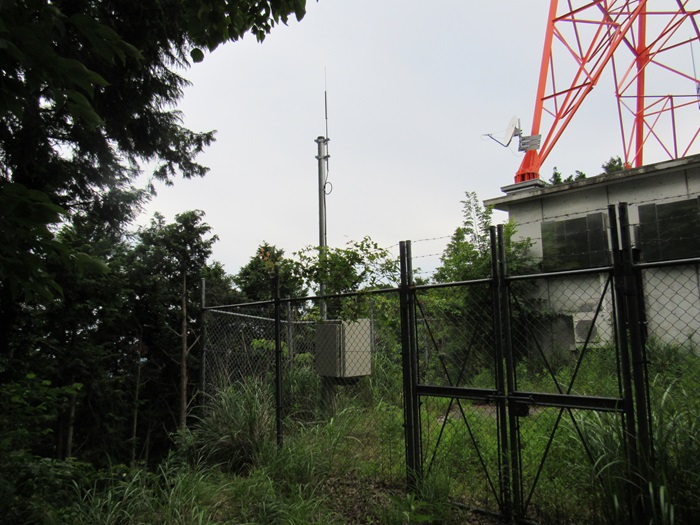

これも用途不明のアンテナです。
地面に設置されています。

アンテナ部分を拡大しました。

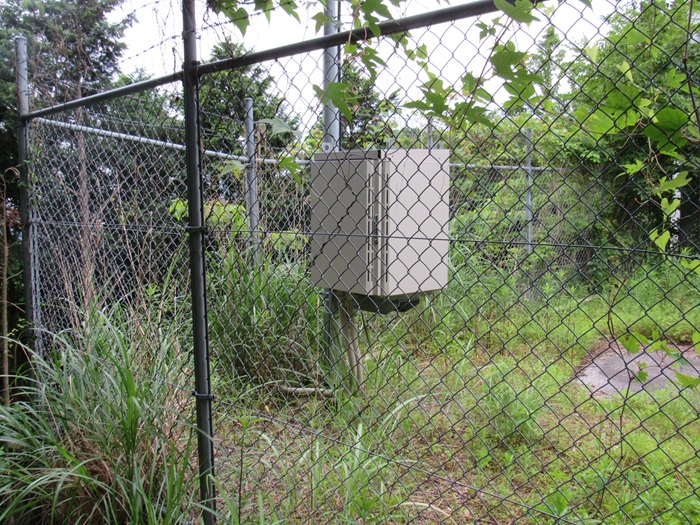

その下にある機器収容箱です。

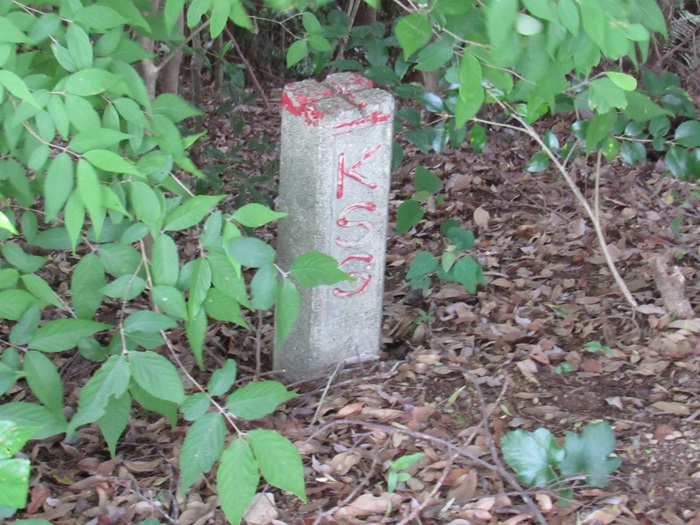

KSSと書かれた敷地境界杭。

NHK送信所から見えるKSS送信所。

KUTV・RKC・Hi-Six

続いて「KUTV・RKC・Hi-Six」側を解説していきたいと思います。
KSSやNHKとは違い隣の鳥帽子山にあります。
鉄塔・局舎をKUTV・RKC・Hi-Sixの3社でシェアしています。

早朝訪問につき画像が暗めです。ご容赦ください。

送信所の場所は「高知県高知市春野町内ノ谷字米山2179(烏帽子山)」です。

テレビ送信アンテナ

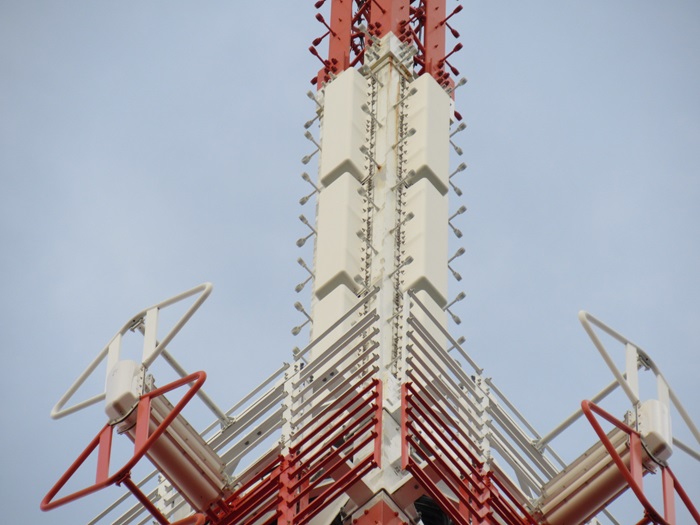

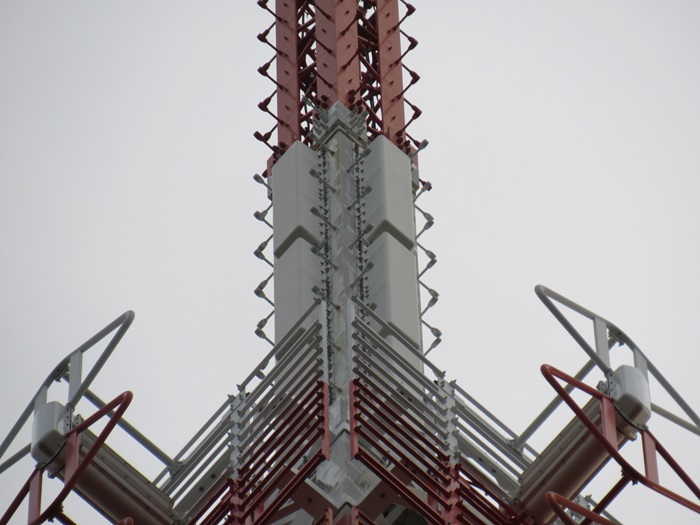

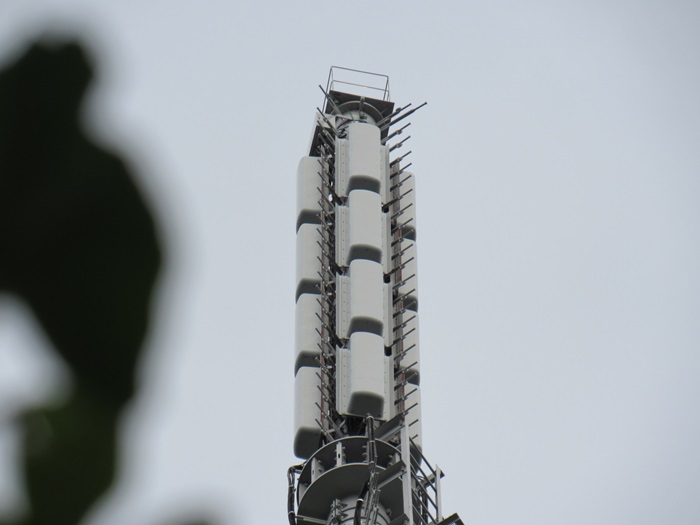

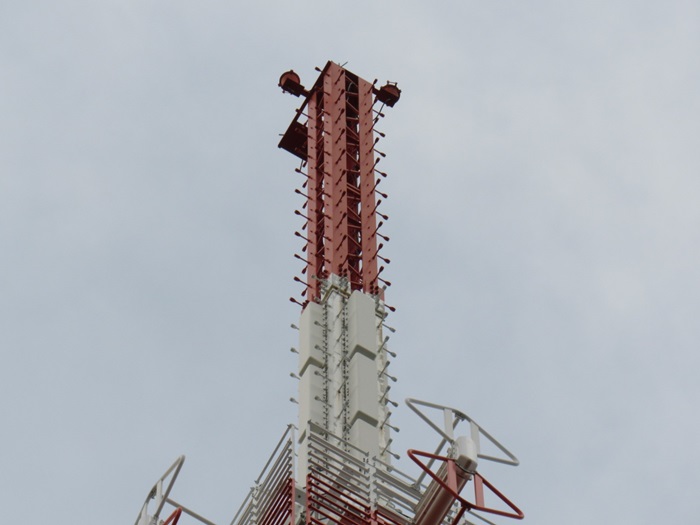

テレビの送信アンテナです。

・4L双ループ3段4面(KUTV・RKC)

鉄塔上部には妙な空きがあります。

麓からの遠望撮影。

FM送信アンテナ

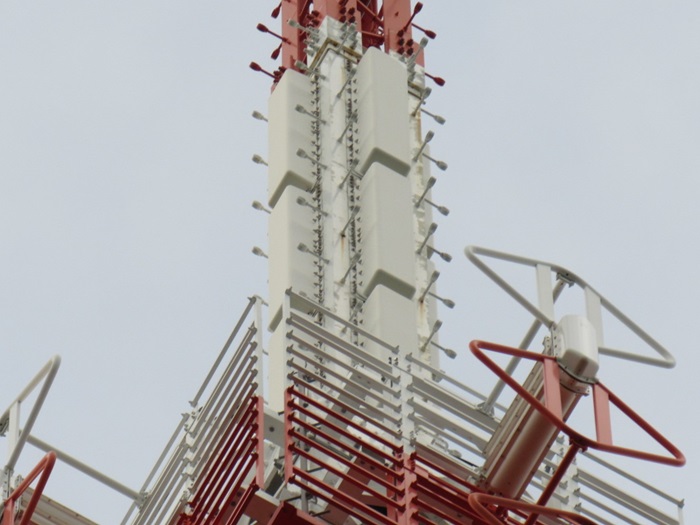

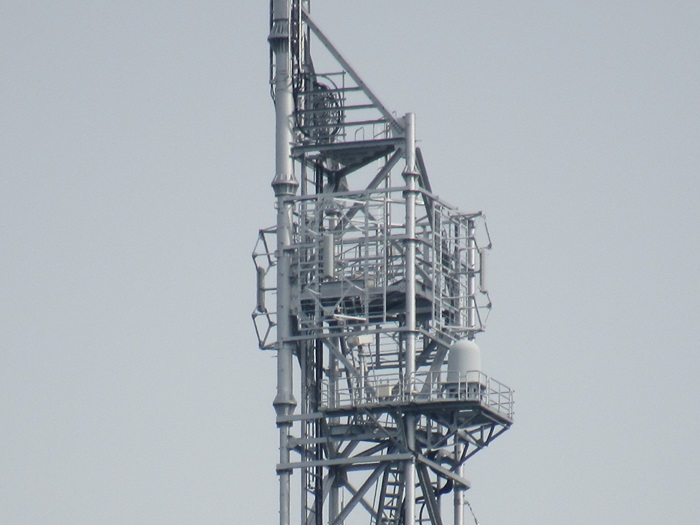

テレビ送信アンテナの下にある、RKC-FM補完局とHi-Sixの送信アンテナです。

・上段:2L双ループ1段4面(RKC高知放送)
・下段:2L双ループ1段4面(Hi-Six)

別の角度から。

さらに別の角度から。

麓からの遠望撮影です。
上下で明らかにアンテナサイズが違うことが分かります。

STL・TTLアンテナ

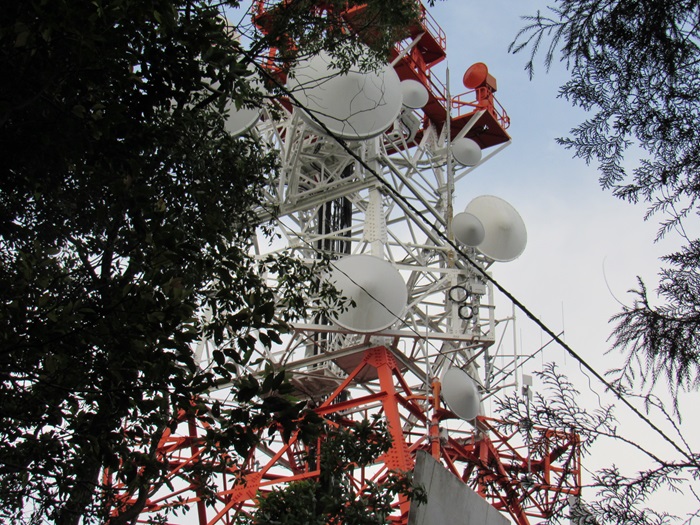

STL・TTL関係のプレートパラボラです。
中波ラジオ関係とテレビ関係のアンテナがたくさんあって、かなりゴチャゴチャしています。
その他、ラジオ関係のVHF-TTLと思われる八木アンテナもありました。

局舎

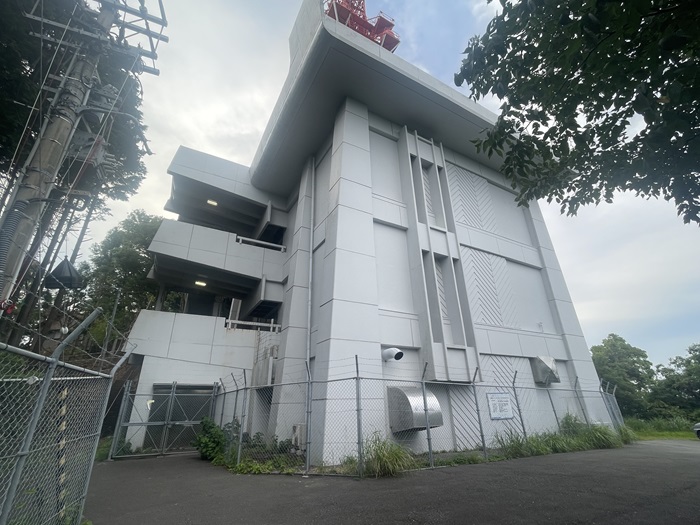

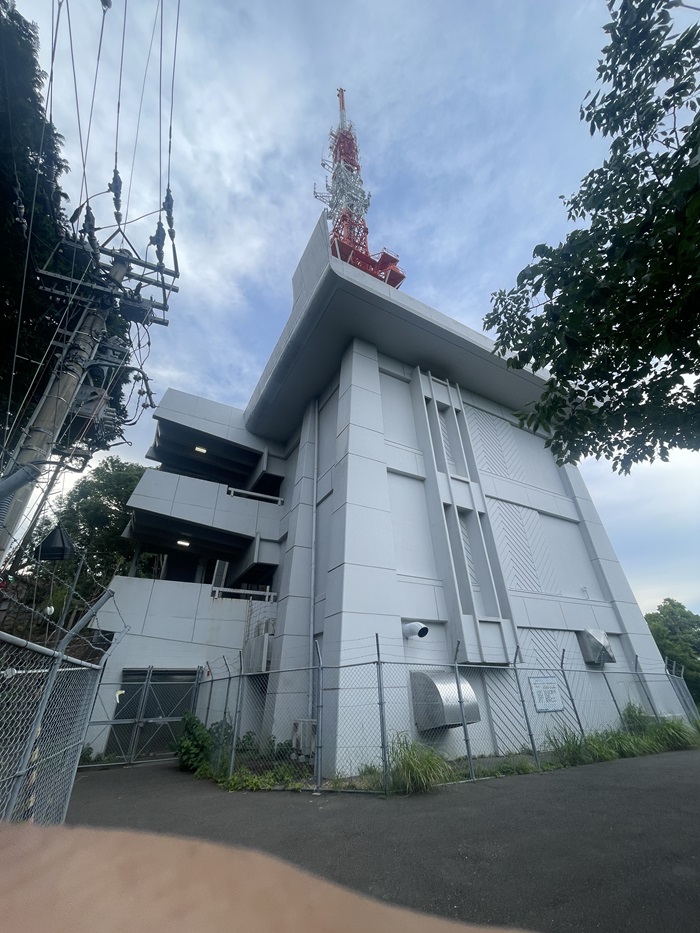

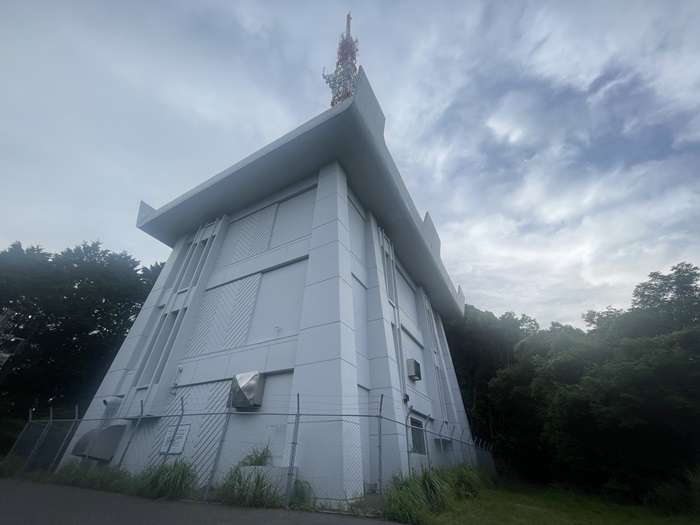

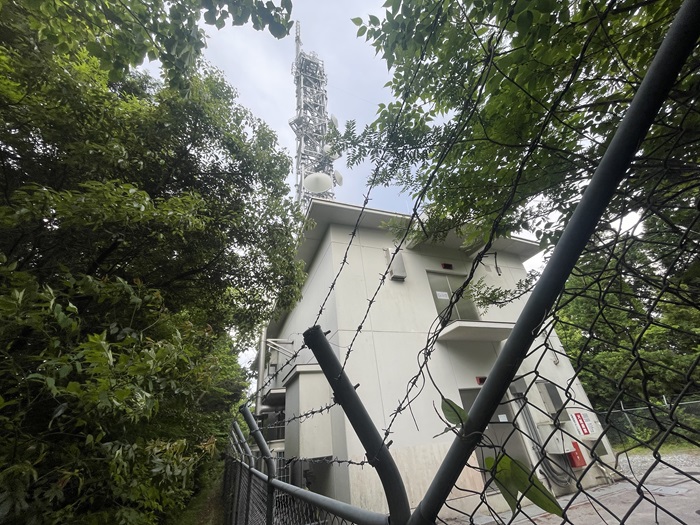

3社合同の局舎です。
3階建ての局舎です。

別の角度から。

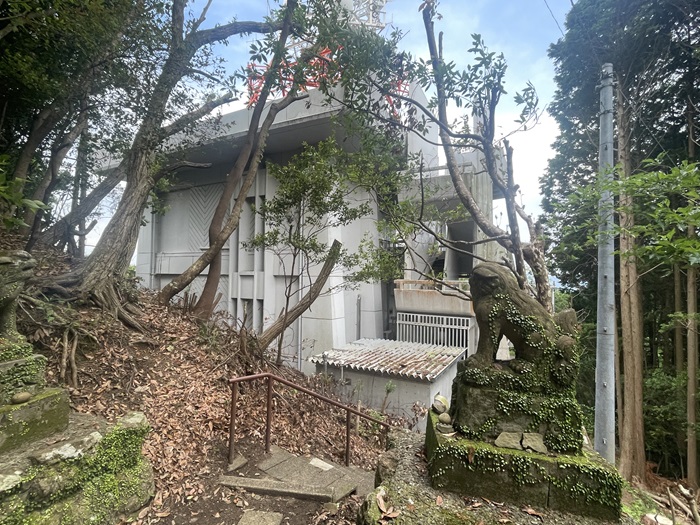

神社の祠がある辺りから撮影。

電源関係の局舎は外に飛び出ているようです。

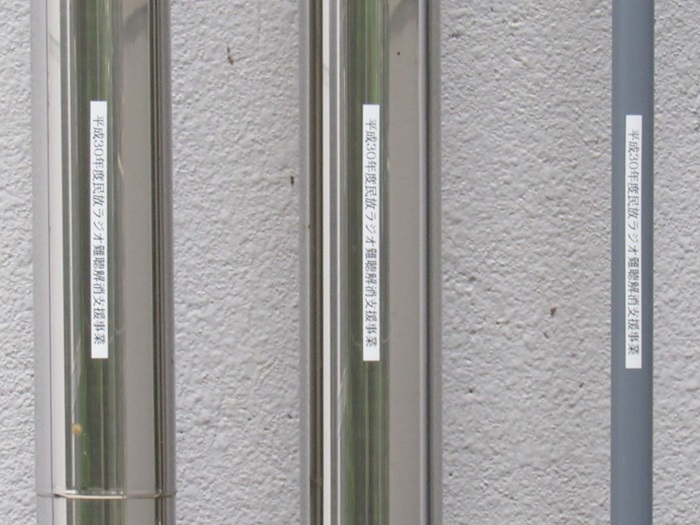

RKCのFM補完局工事の際に貼られたシールだと思います。

その他

アナログ時代のものですが、施設のあらましです。

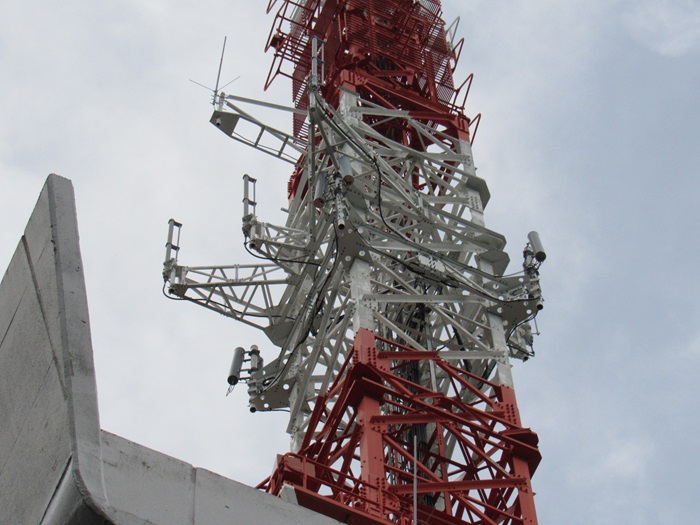

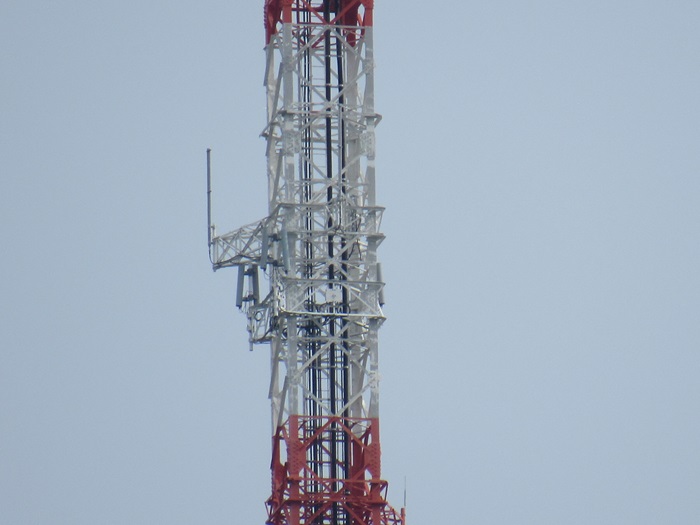

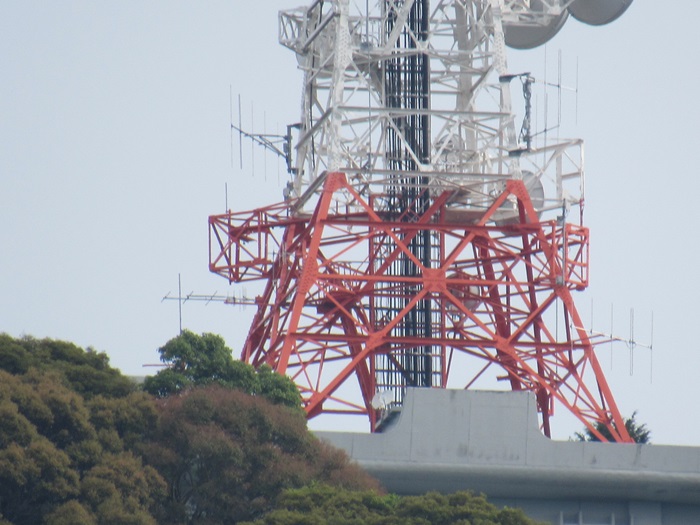

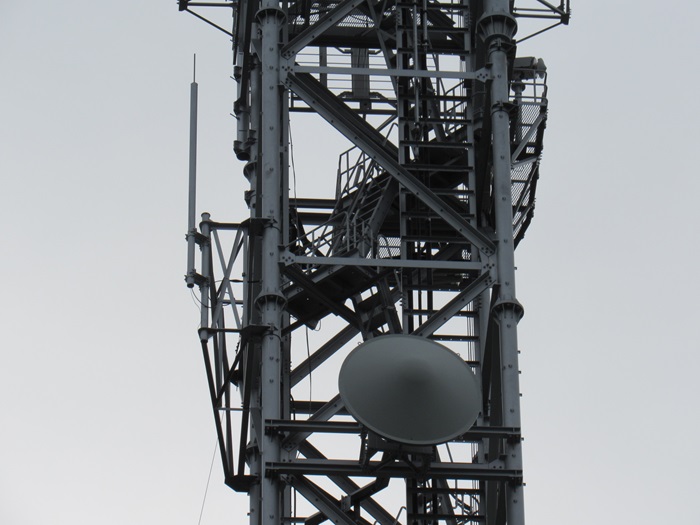

鉄塔に付いていたアンテナ類です。
局内連絡用無線のアンテナの他にも、携帯電話と思われるアンテナもあります。

同じ箇所を麓から遠望撮影。

更に下の鉄塔の下のほうですが、

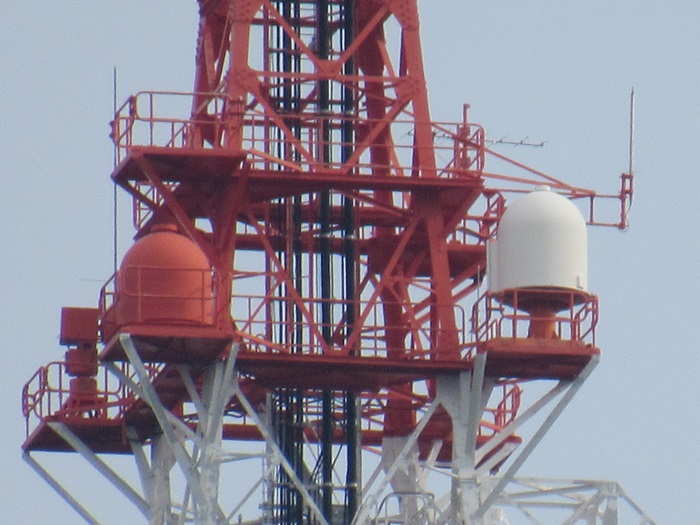

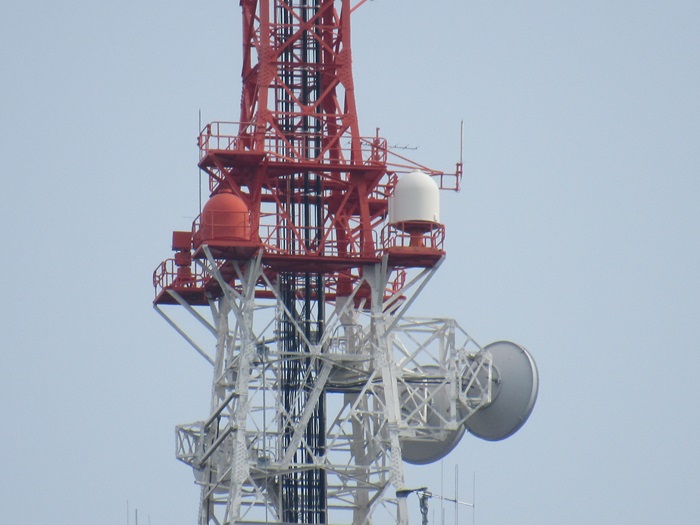

STL・TTL関係のプレートパラボラとFPUレドームなども確認できます。

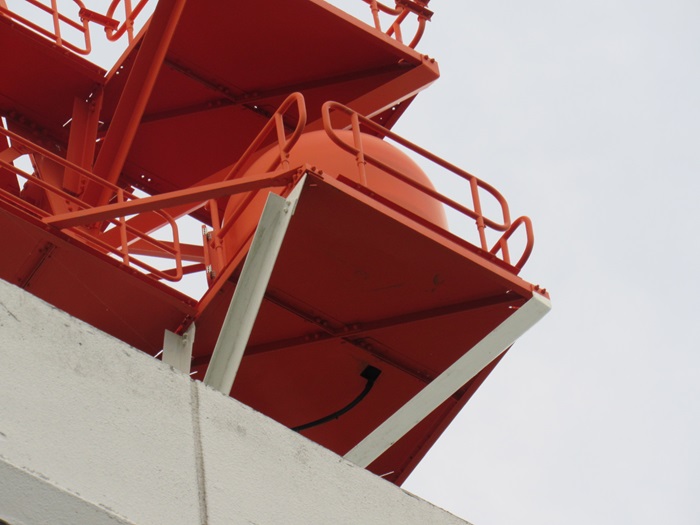

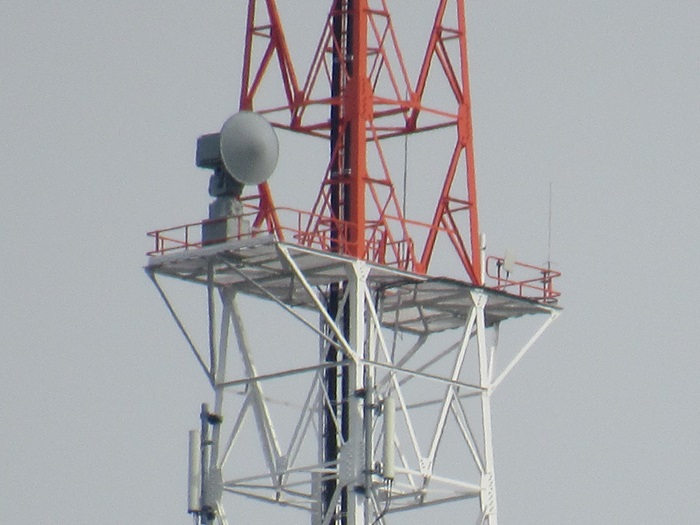

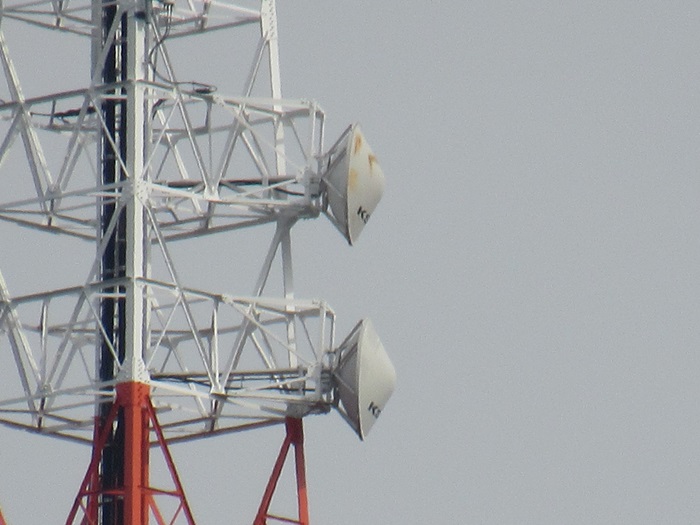

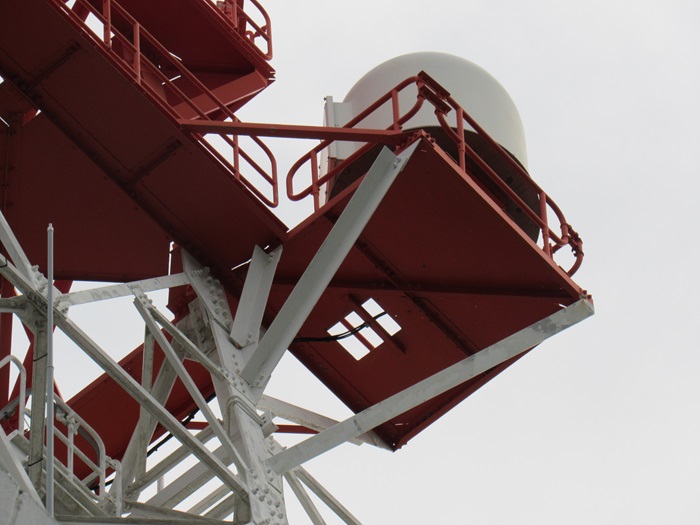

FPUアンテナです。

もう一つありました。

麓からの遠望撮影です。先ほどの2つのFPUレドームが確認できます。

様々な方角を向いた八木アンテナがあります。
RKCのラジオ関係のVHF-TTLでしょうか。

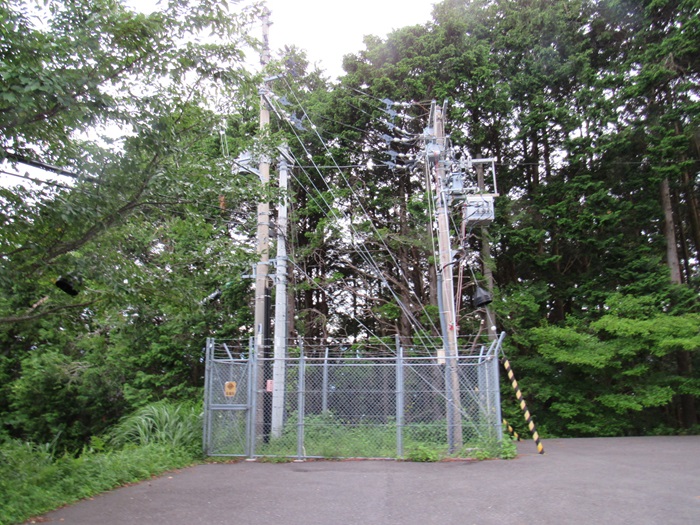

送信所への電気の引き込みです。

最後に見上げショット。

麓からのようす

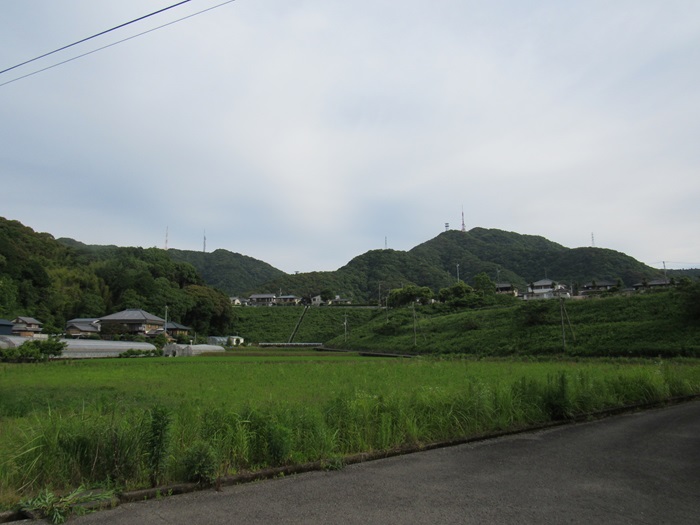

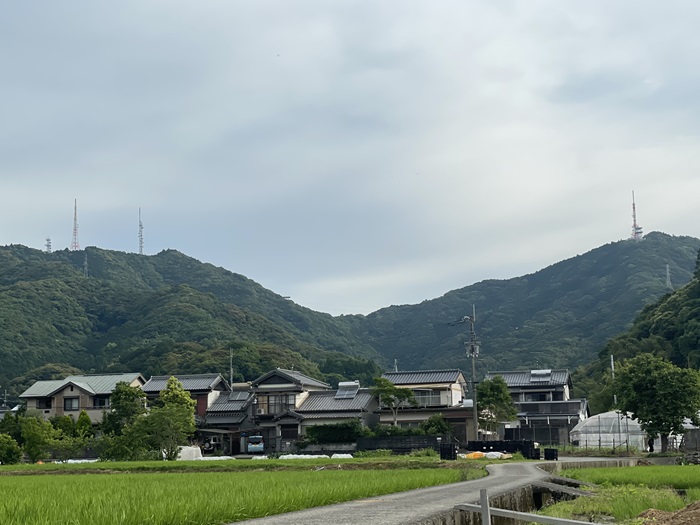

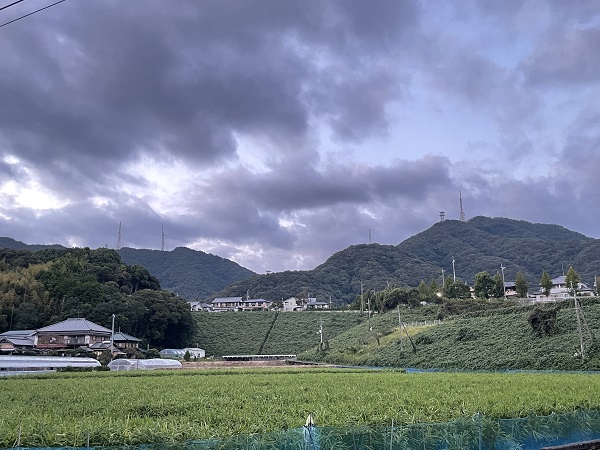

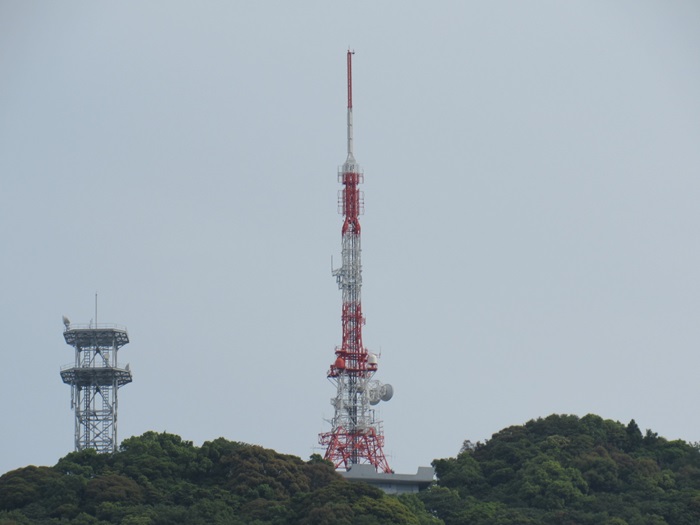

麓から見る送信所です。
左側が柏尾山、右側が鳥帽子山です。

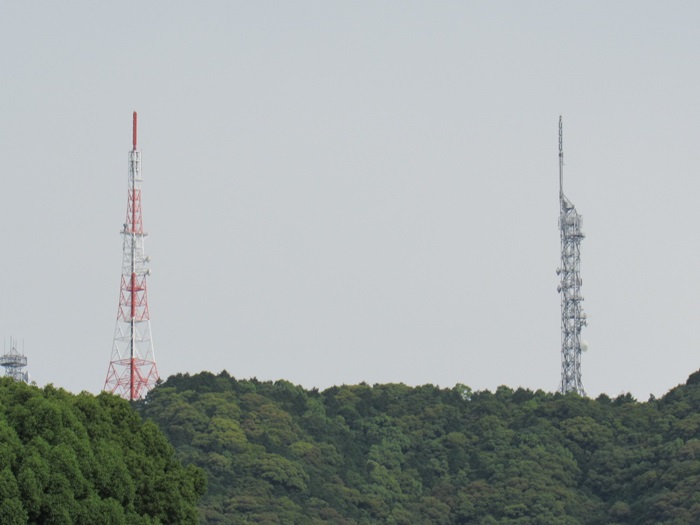

左から「KSS高知さんさんテレビ」「NHK」、尾根を挟んで「KUTV・RKC・Hi-Six共用」の鉄塔配置です。

少し拡大しました。

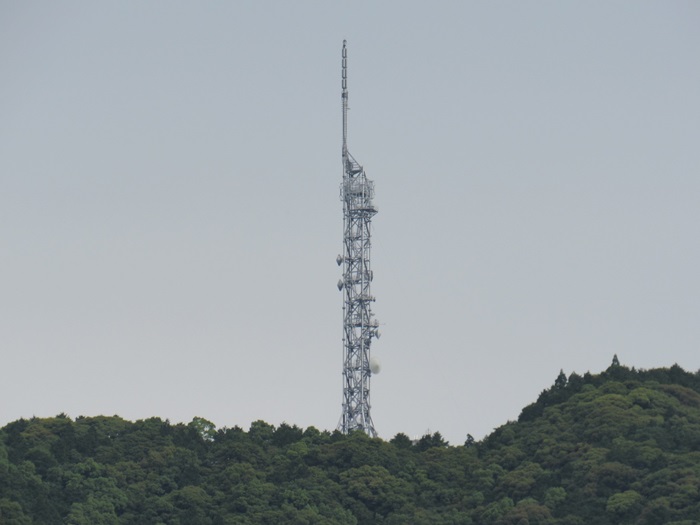

「KSS高知さんさんテレビ」の鉄塔です。

その右側の「NHK」の鉄塔です。

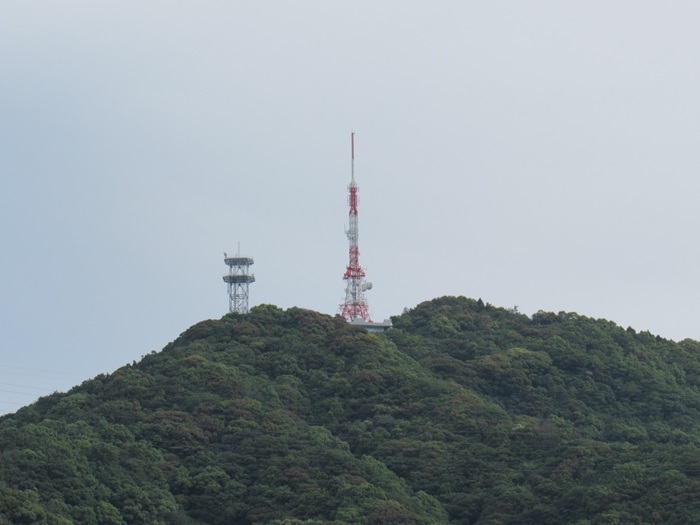

さらに尾根を挟んで「KUTV・RKC・Hi-Six共用」の鉄塔です。
紅白鉄塔の左隣は使われていない業務鉄塔です。

少し拡大しました。

2022年10月01日訪問分

2022年10月01日に訪問した際の画像です。
日没後の訪問につき画像が暗めです。
※訪問当時はまだNHK高知第一のFM補完局は末開局でした。

NHK

まずは「NHK」から解説していきたいと思います。
日没ギリギリで撮影したため画像が暗いです。あしからず。
NHKの施設は柏尾山にあります。
隣接してKSSの送信所もありますが、鉄塔・局舎とも別の場所にあります。

写真右手がKSS、右手がNHKです。

送信所の場所は「高知県高知市神田字南治国(柏尾山)」です。

テレビ送信アンテナ

テレビの送信アンテナです。

・4L双ループ4段4面(NHK総合・Eテレ)

少し引きで撮影。
テレビ送信アンテナの下のスペースにまだアンテナが付きそうなスペースがあります。

STL・TTL関係

STLやTTL関係のアンテナ類です。

KSS高知さんさんテレビ

続いて「KSS高知さんさんテレビ」から解説していきたいと思います。
日没ギリギリで撮影したため画像が暗いです。あしからず。
KSSの施設も先程のNHKと同じ柏尾山にあります。

送信所の場所は「高知県高知市神田字南治国(柏尾山)」です。

テレビ送信アンテナ

KSSの送信アンテナです。

・4L双ループ5段4面(KSS)

STL・TTL関係

STL関係のアンテナ類です
FPUらしきものも見えます。

KUTV・RKC・Hi-Six

続いて「KUTV・RKC・Hi-Six」側を解説していきたいと思います。
日没ギリギリで撮影したため画像が暗いです。あしからず。
KSSやNHKとは違い隣の鳥帽子山にあります。
鉄塔・局舎を3社でシェアしています。

送信所の場所は「高知県高知市春野町内ノ谷字米山2179(烏帽子山)」です。

テレビ送信アンテナ

KUTV・RKC共用のテレビ送信アンテナです。

・6L双ループ3段4面(RKC・KUTV共用)

FM送信アンテナ

テレビ送信アンテナの下にはFM送信アンテナがありました。
各社個別で送信アンテナがあります。

・上段:2L双ループ1段4面(RKC-FM補完)
・下段:2L双ループ1段4面(Hi-Six)

STL・TTL関係アンテナ

STL・TTL関係のアンテナです。
一部見切れています。

局舎

局舎です。
3階建のかなり立派な局舎でした。

別の角度から。

麓からも少し見えました。

施設のあらましのようです。

参考文献

こちらのサイトでも詳しく解説しています。
■送信塔見て歩きWeb　さま
