中村テレビ・FM中継局(高知県・土佐清水市)

高知県土佐清水市布(葛篭山)にあるテレビ・FMラジオの中継局です。
高知県内のNHK・民放テレビ局およびFMラジオ局、FM補完局の送信所があります。
「NHK」「民放テレビ」「Hi-Six」の3グループに分かれています。

■訪問日:2024年06月01日

2024年06月02日訪問分

2024年06月02日に訪問した際の画像です。
晴天の撮影日和でした。

NHK

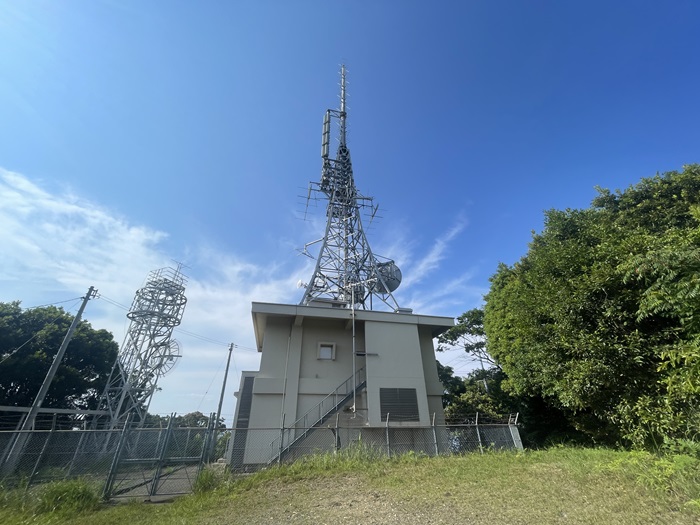

「NHK」の送信塔全体像です。
局舎屋上の鉄塔ですべて完結していました。

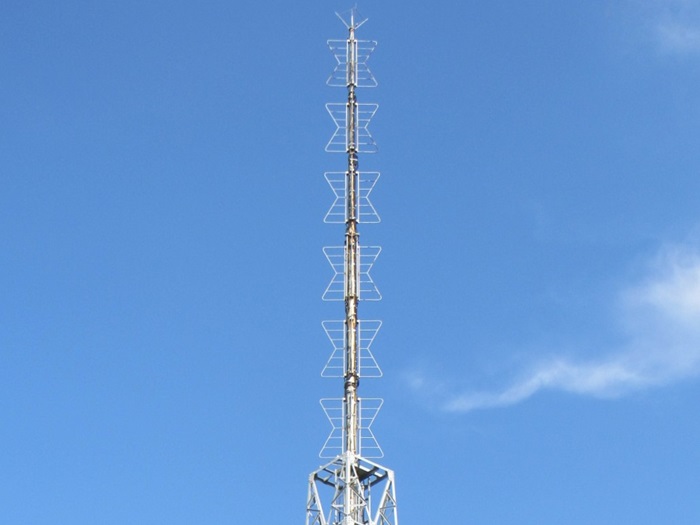

送信アンテナ

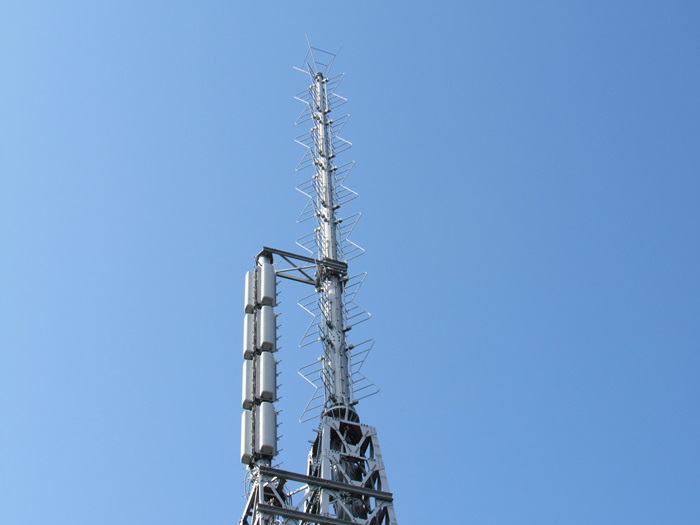

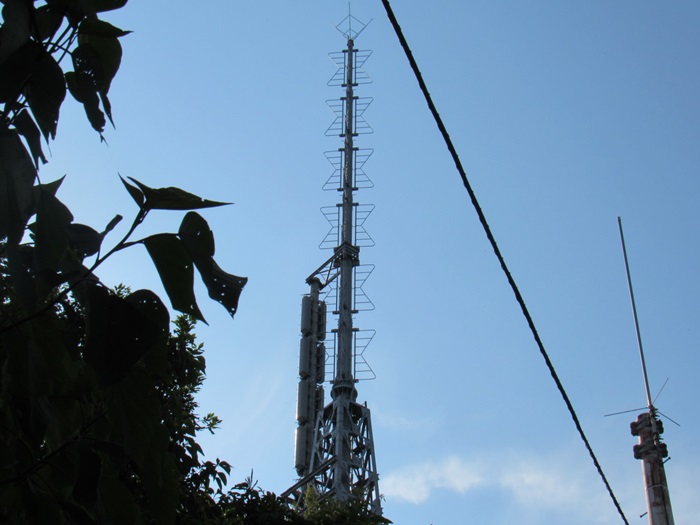

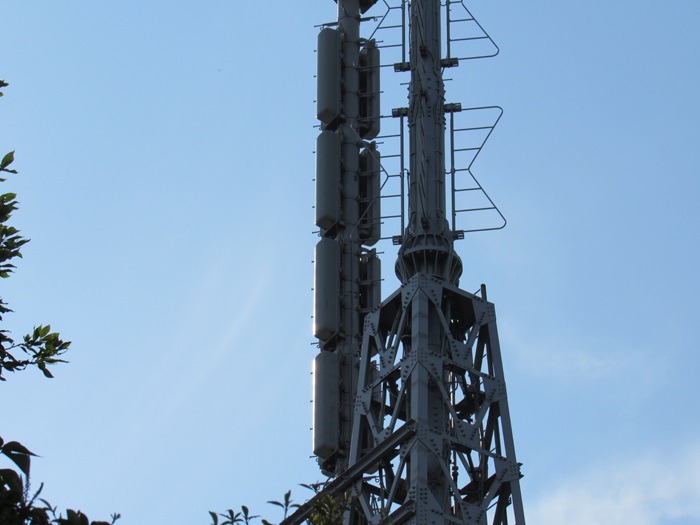

珍しい設置方法の送信アンテナです。
FM放送のスーパーターンの脇に、テレビの送信アンテナが付いています。

・スーパーターン6段(NHK-FM)
・その横:4L双ループ4段3面(NHK総合・Eテレ)

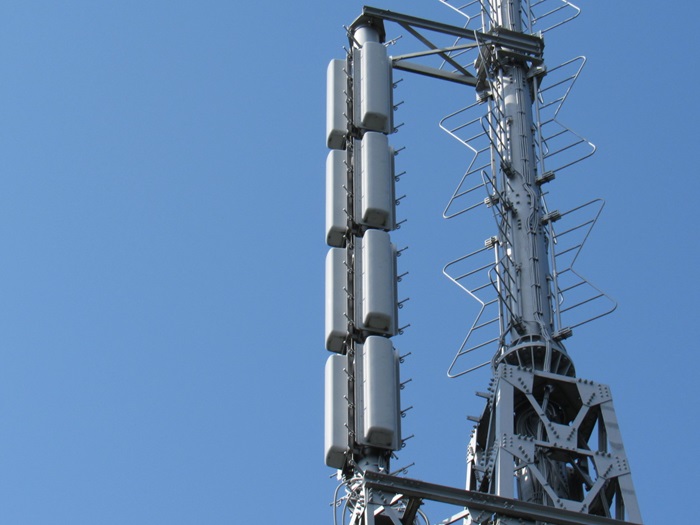

テレビの送信アンテナを拡大しました。

さらに別の角度から。

このようなアンテナ設置方法は全国でも珍しいと思います。

さらに別の角度から撮影。逆光です。

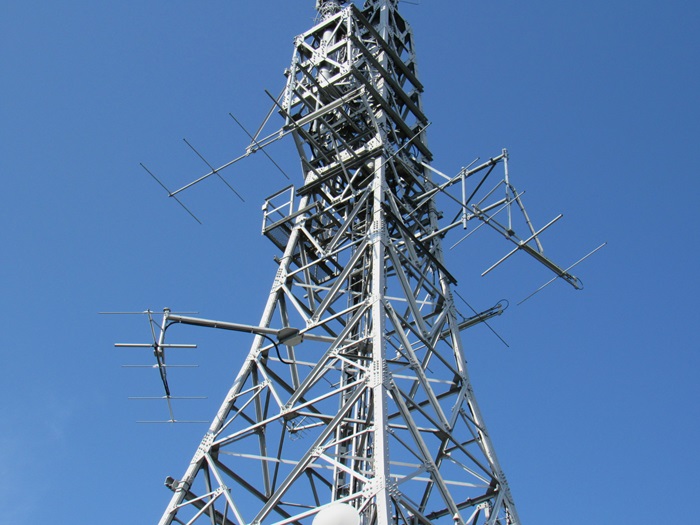

ラジオTTLアンテナ

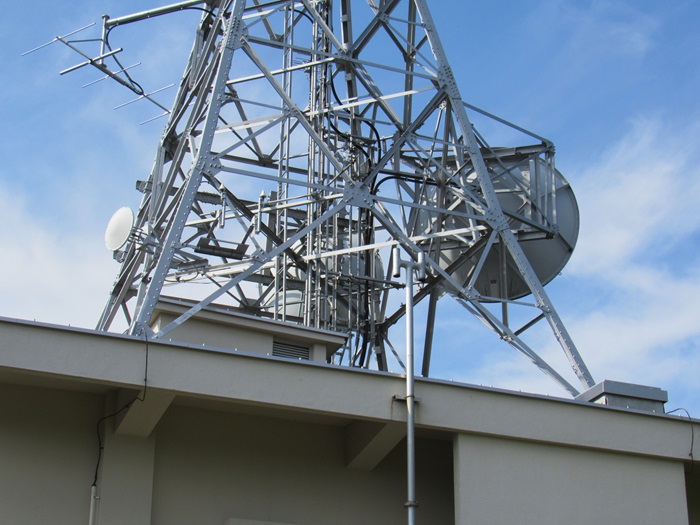

ここ中村局にはNHKラジオ関係のVHF-TTL固定局が併設されています。

別の角度から撮影。

対向については現在調査中です。
宿毛局送りのアンテナもこの中にあるようです。

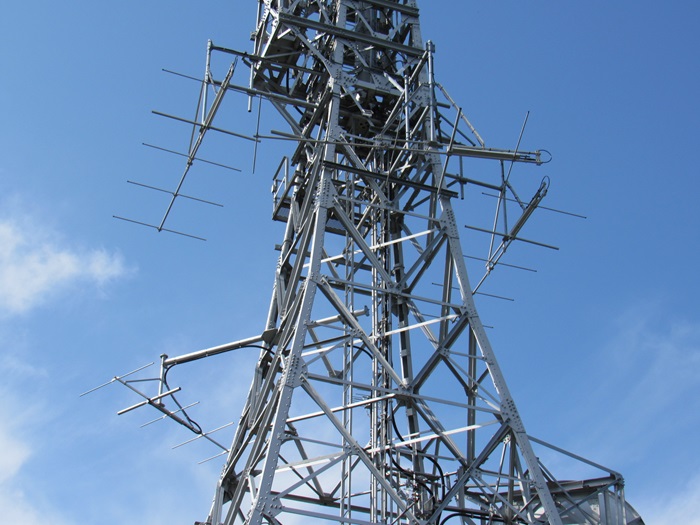

テレビTTLアンテナ

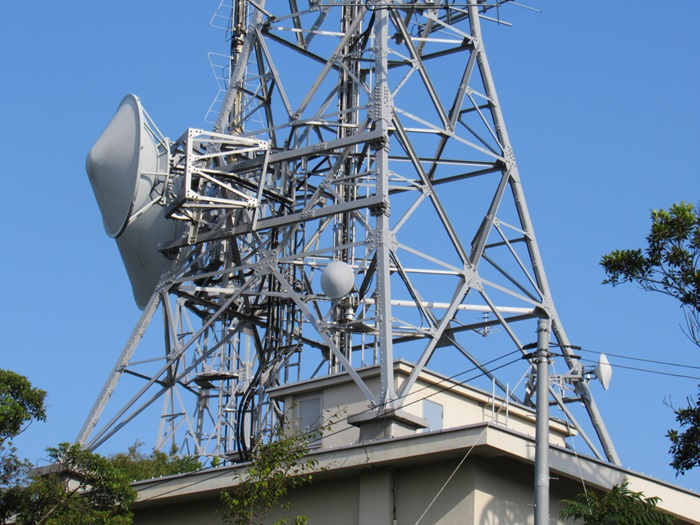

こちらはテレビ関係のTTL固定局の送受信アンテナのようです。
窪川TTL固定局を受けて、中村・土佐清水へTTL伝送しています。

別の角度から。

局舎

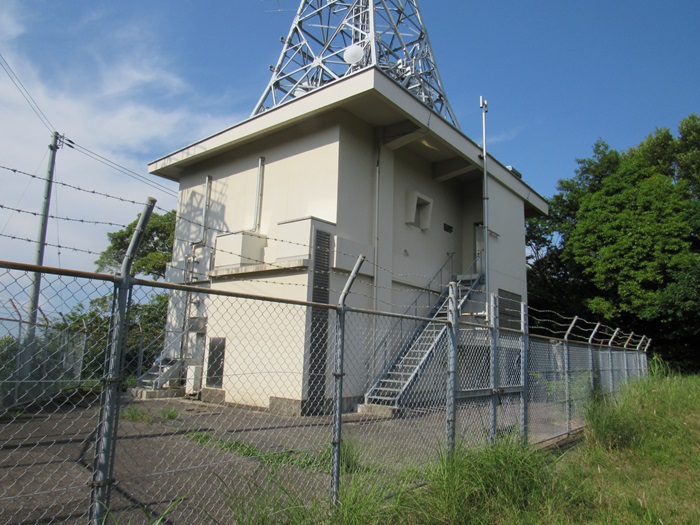

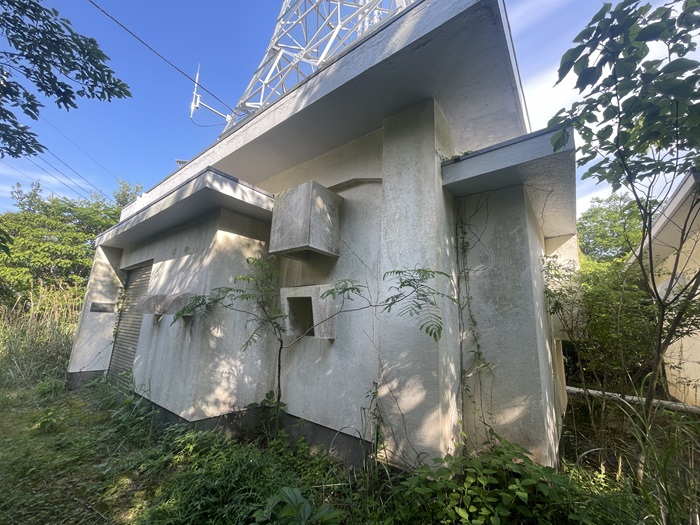

局舎です。
送信塔が上に載っかってます。

表札もありました。

その他

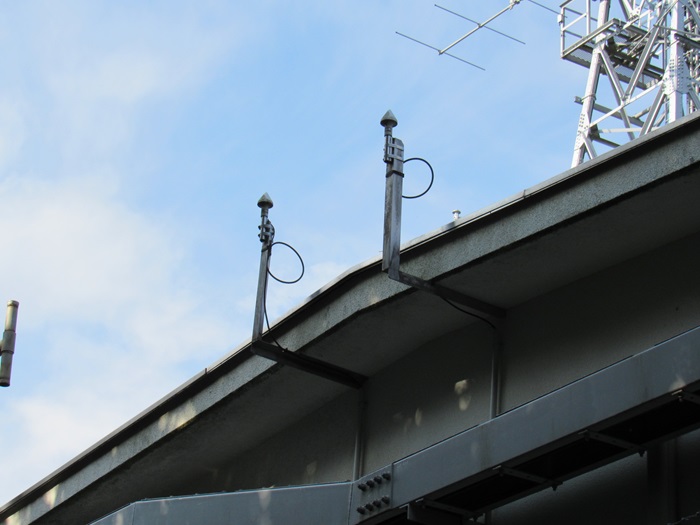

GPSアンテナもありました。

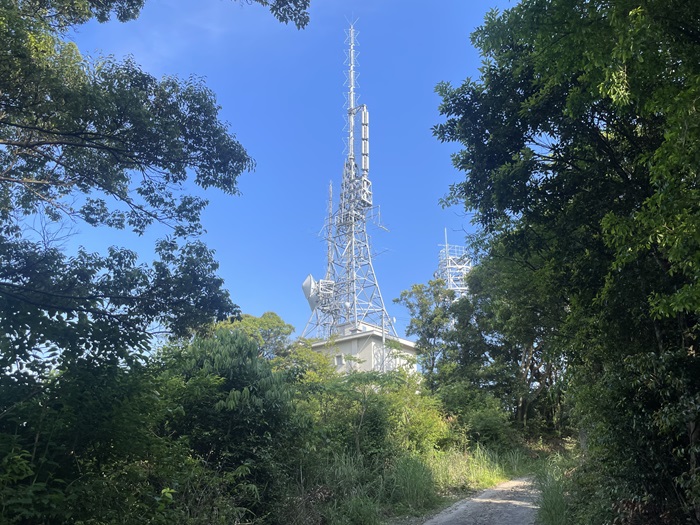

最後に全体像です。

民放テレビ

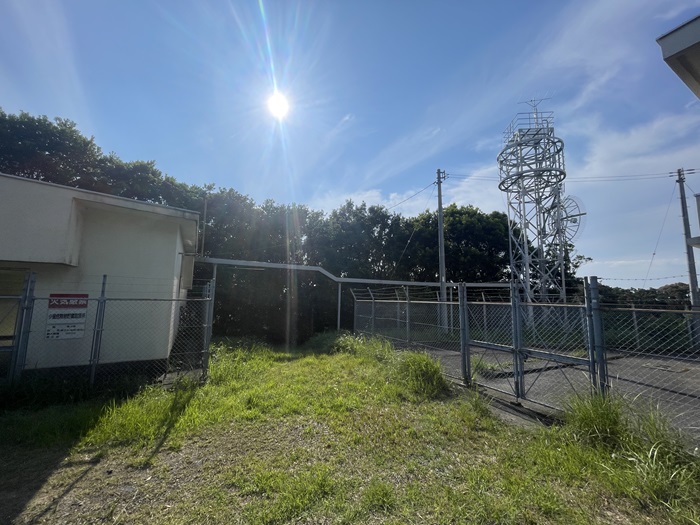

「民放テレビ」の送信塔全体像です。
民放3局で共用しています。

送信アンテナ

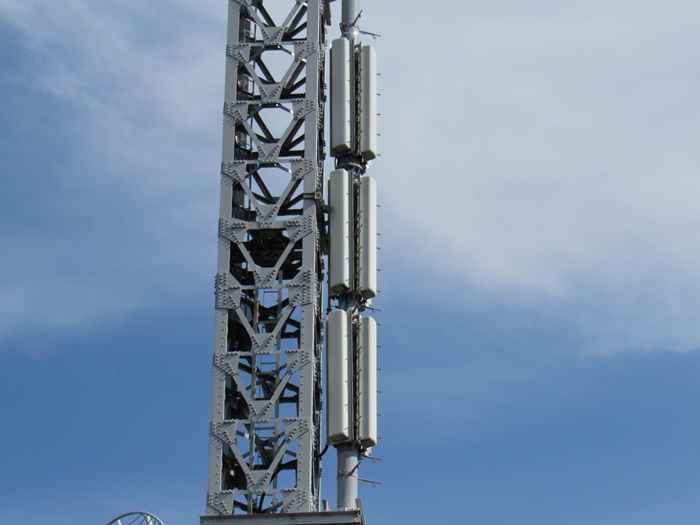

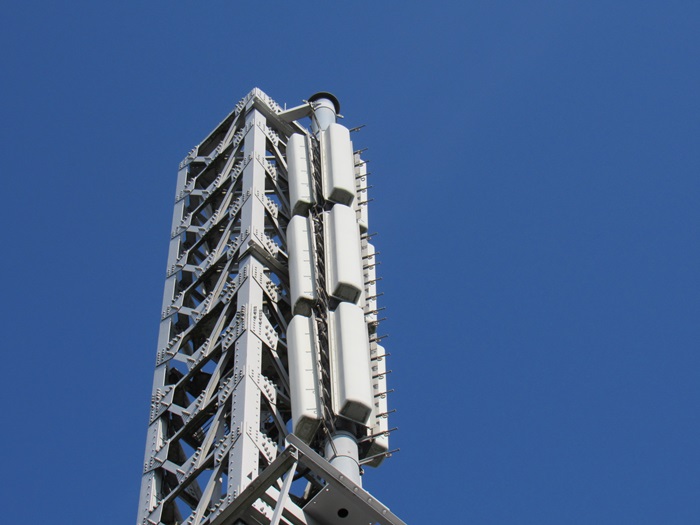

民放3局で共用している送信アンテナです。

・6L双ループ3段3面(民放3社共用)

別の角度から。

受信アンテナ

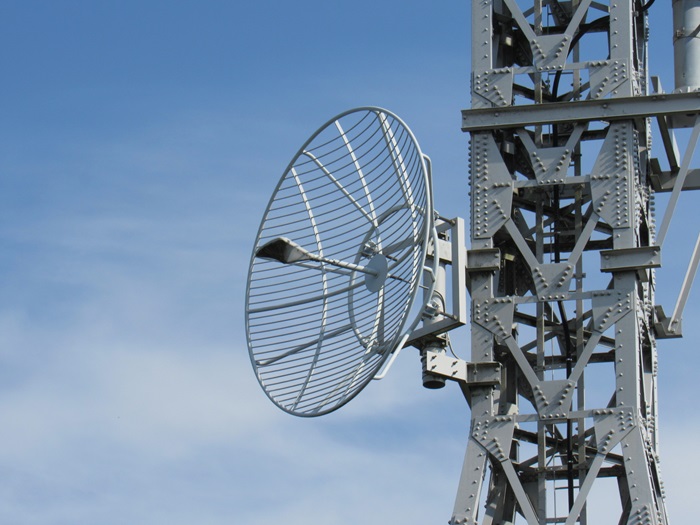

民放3局で共用している受信アンテナです。

・グリッドパラボラ(高知基幹局を放送波受け:民放3社共用)

別の角度から撮影。

局舎

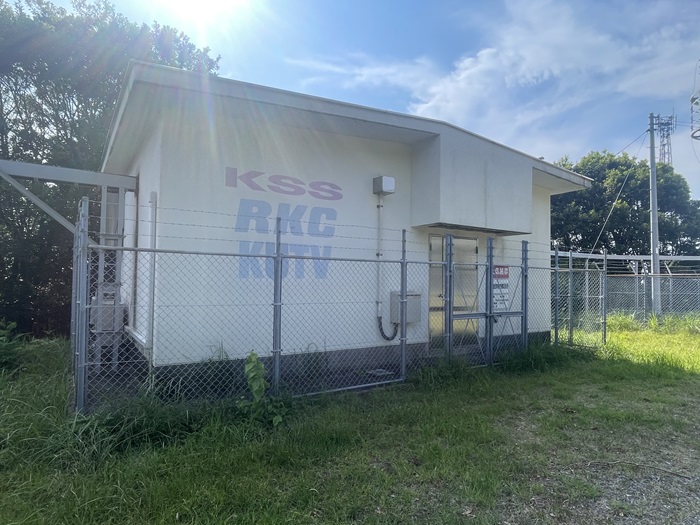

民放3局で共用している局舎です。

別の角度から。

さらに別の角度から。

その他

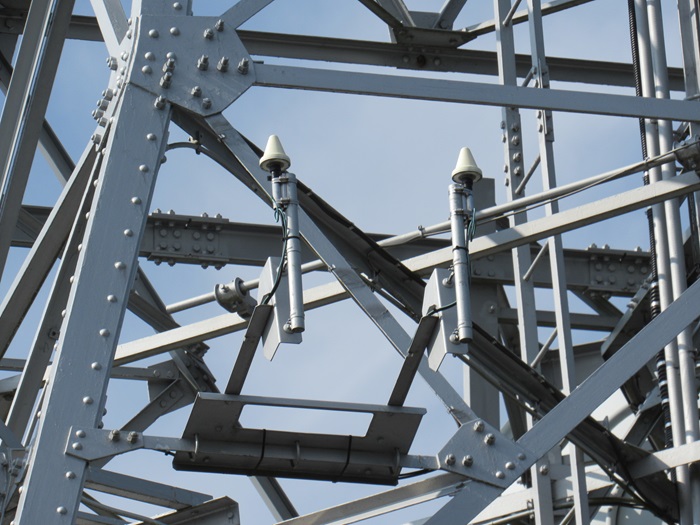

GPSアンテナ。

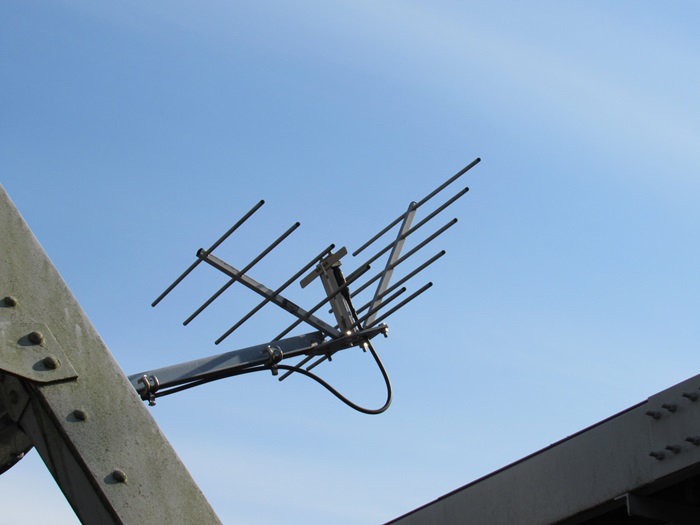

送信塔についていた自局モニターアンテナです。

送信塔の他にも背の低い鉄塔がありました。
謎のFMアンテナの他、予備受けのグリッドパラボラもあります。

謎のFMアンテナが付いています。
おおよそ北側を向いています。

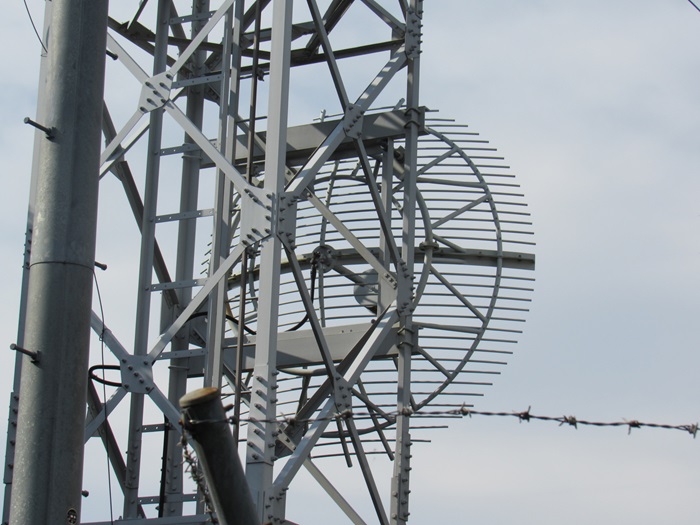

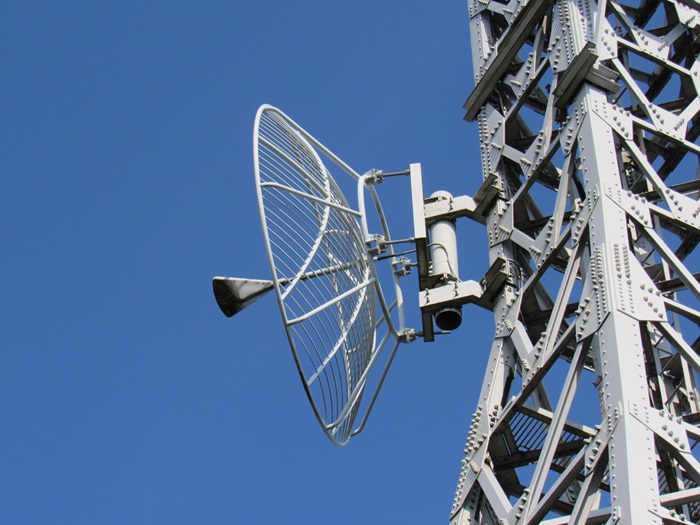

民放3社が使っているグリッドパラボラです。
予備で虚空蔵中継局を放送波受信しています。

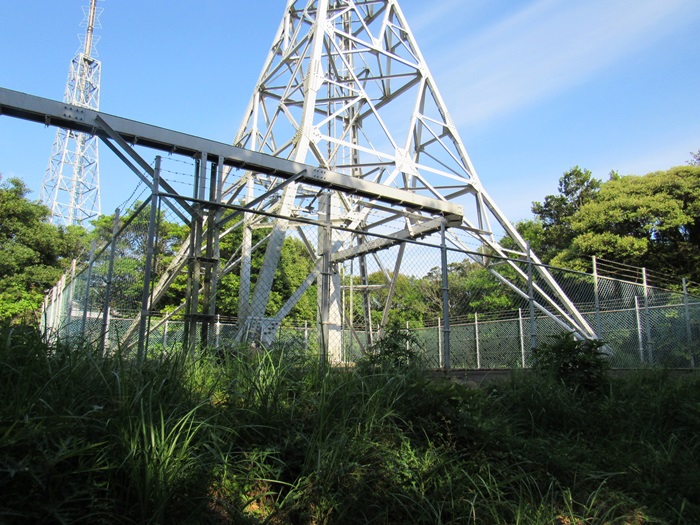

局舎からは長いケーブルラックで鉄塔と結ばれています。

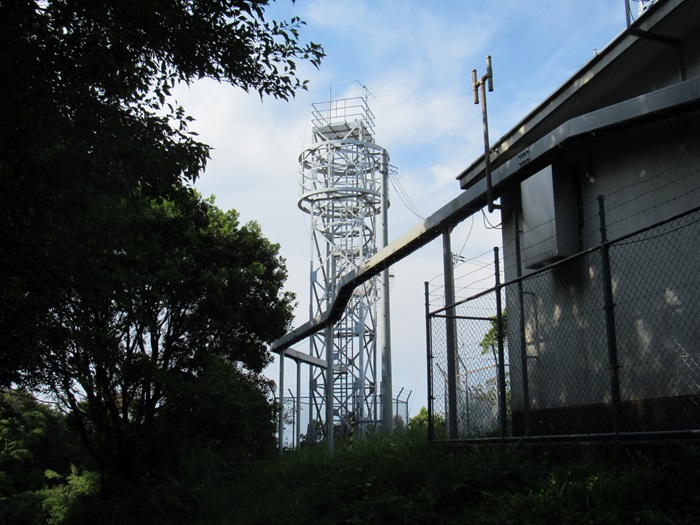

局舎から送信塔へ伸びるケーブルラック。

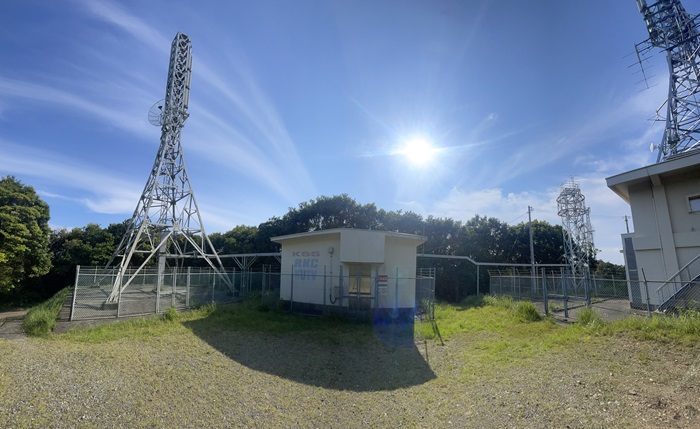

最後に全体像。

Hi-Six

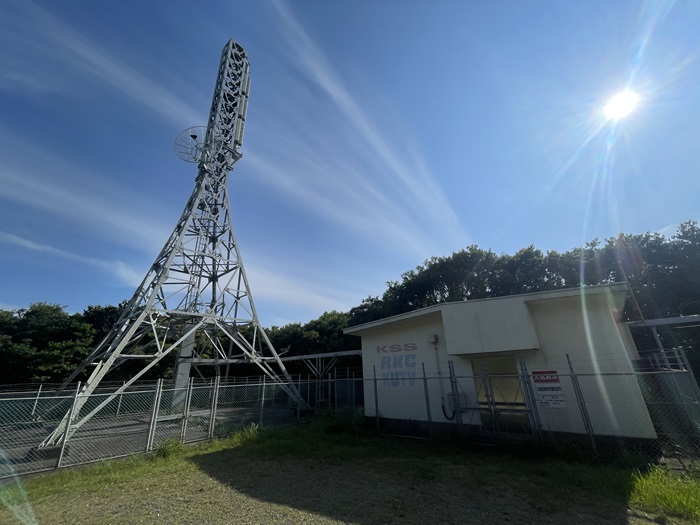

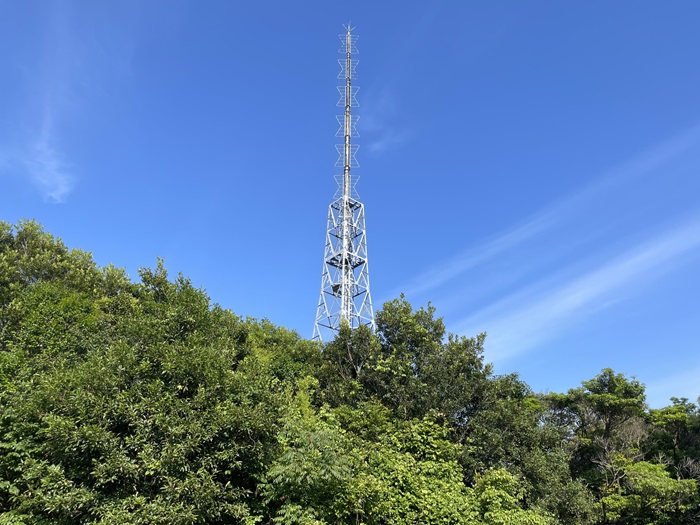

「Hi-Six」の送信塔全体像です。
もともと高知放送のアナログテレビ送信所も併設されていたようですが、
アナログテレビ放送終了を機にHi-Six単独使用となりました。
手入れが追いつかないのか、かなり周りが緑に囲まれています。

送信アンテナ

Hi-Sixの送信アンテナです。

・スーパーターン6段(Hi-Six)

局舎

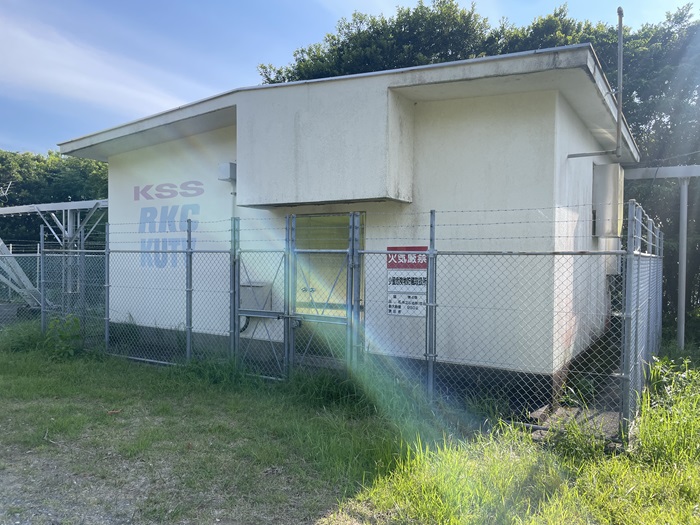

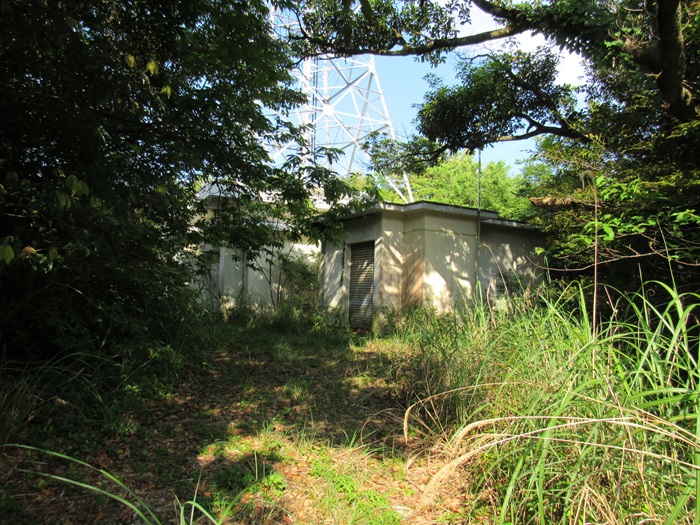

局舎です。

高知放送の表札はそのままでした。

少し引きで撮影。

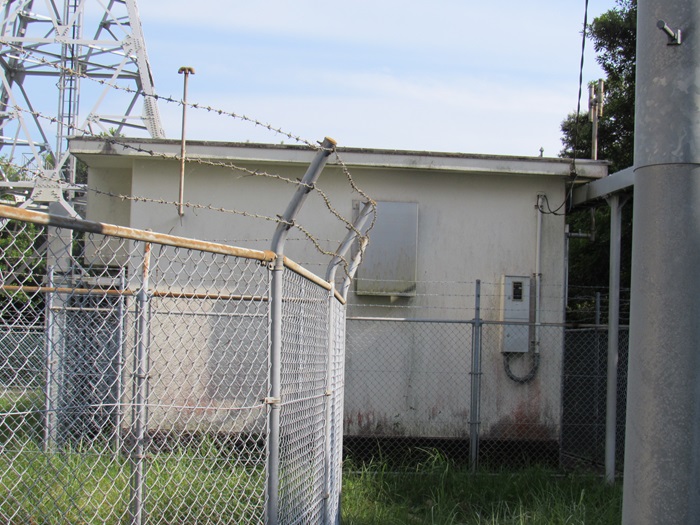

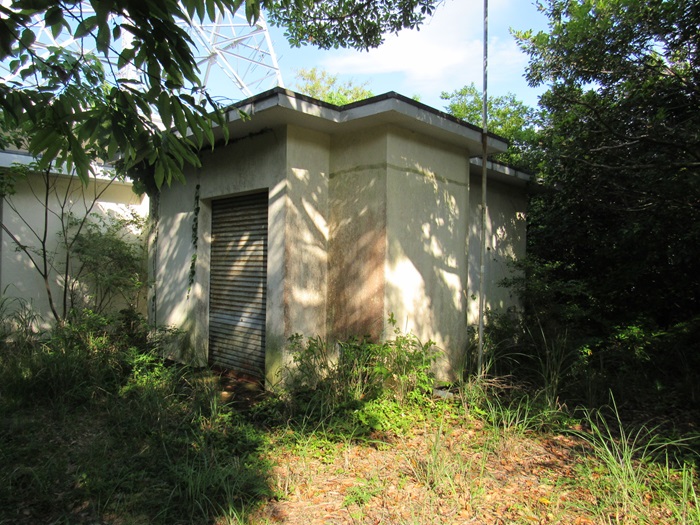

こちらは発電機関係の局舎のようです。

その他

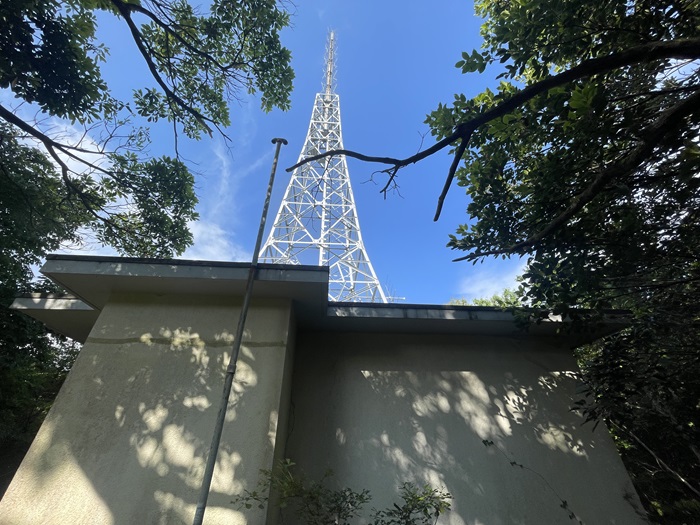

局舎直下から見上げショット。

受信点

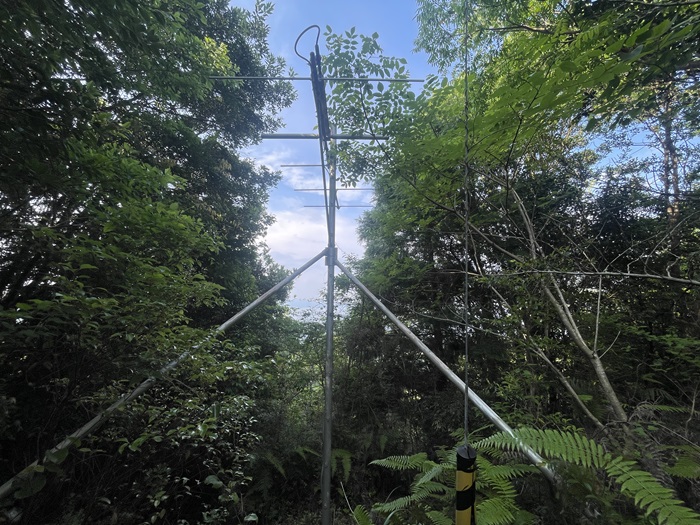

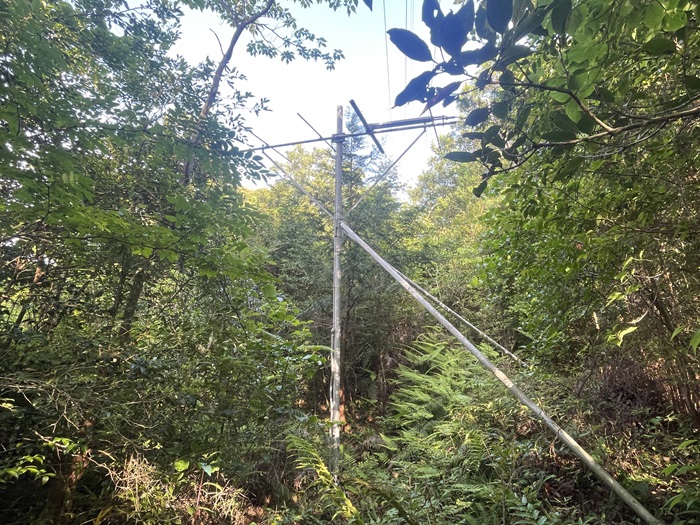

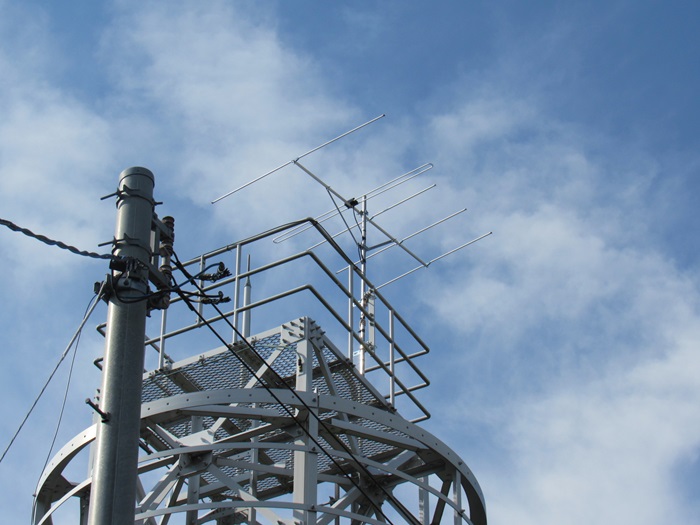

「Hi-Six」の送信所脇にFMの受信アンテナがありました。
計2つありましたが、それぞれ一本ずつNHKとHi-Sixなのか、２つともHi-Sixなのかは分かりませんでした。

もう一つのほうの受信アンテナです。

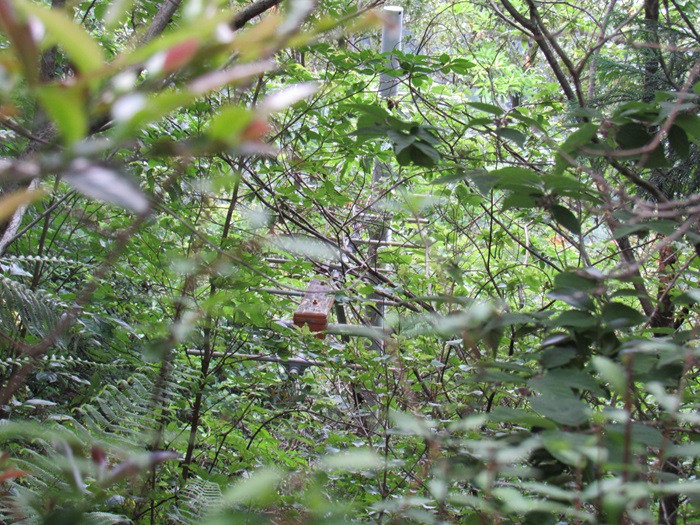

さらに奥にはアナログテレビ時代に使っていたと思われるVHF帯八木アンテナも見えました。

この景色の遥か彼方に高知基幹局があるようです。

遠望

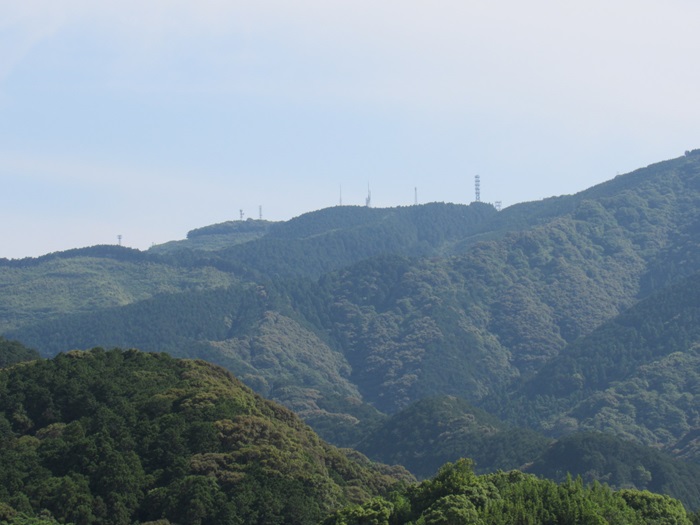

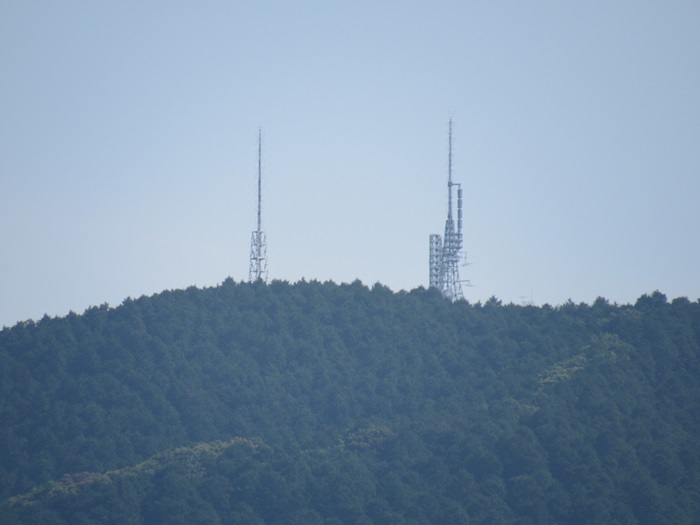

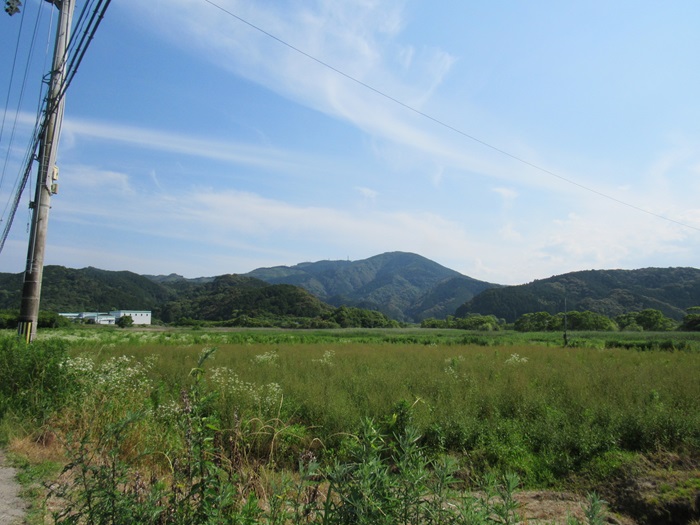

麓からの送信所のある山の眺めです。

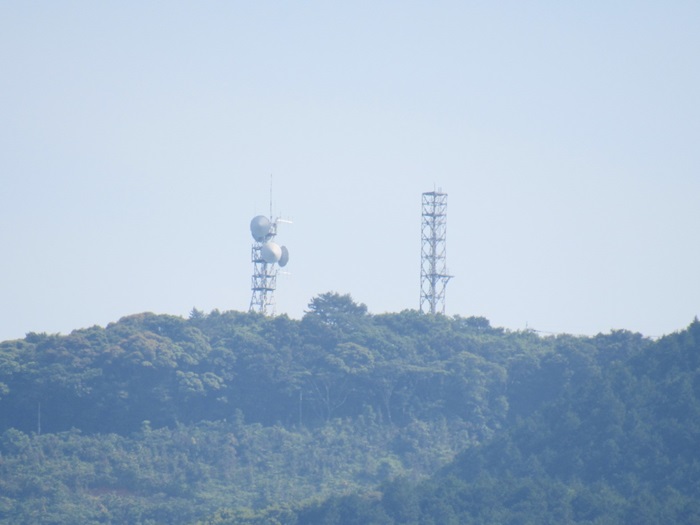

放送関係の送信所以外にもいくつか鉄塔がありました。

さらに拡大しました。
民放テレビ送信所はNHKと重なって見えます。

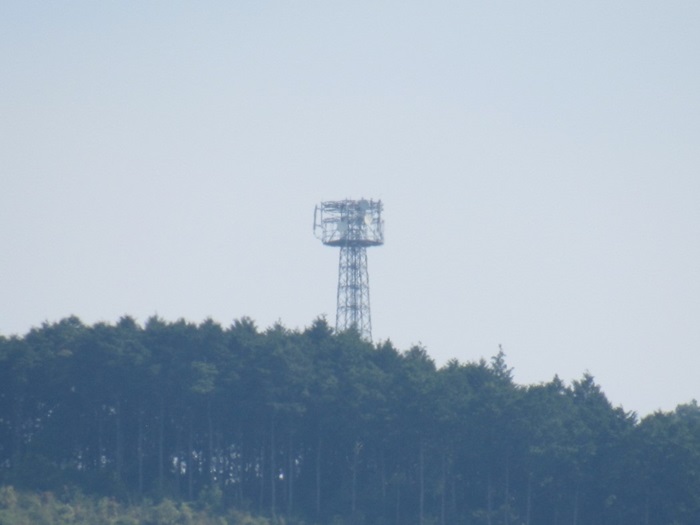

携帯電話と思われる鉄塔もありました。

業務無線局?

道について

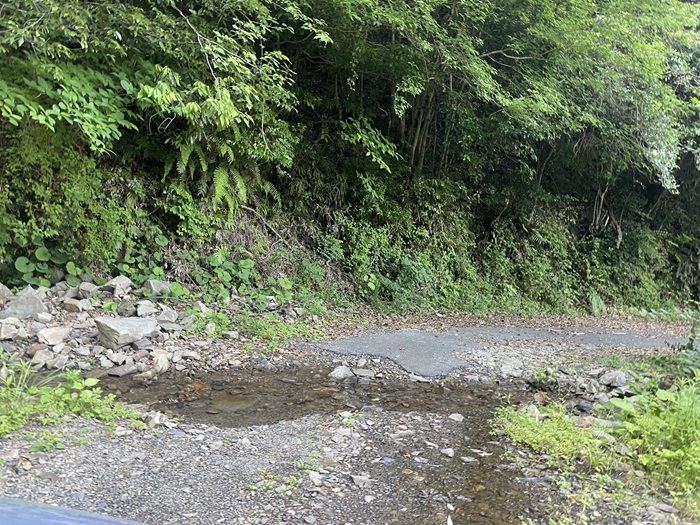

送信所への登局路ですが、このような感じで道が荒れているのでご注意ください。
