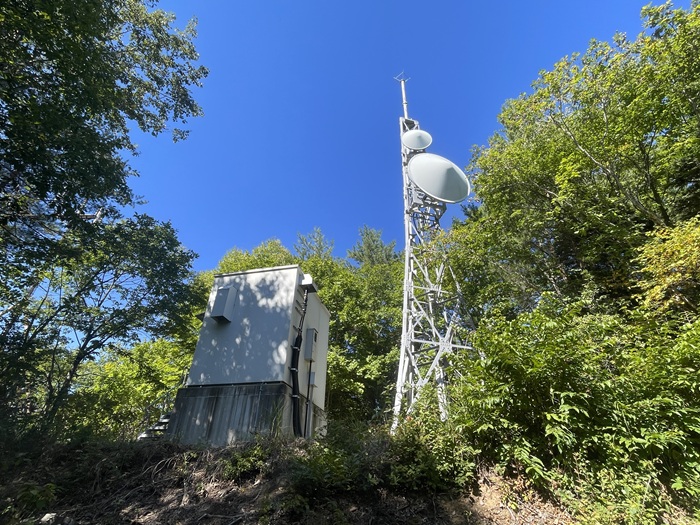

NHK大町TTL固定局(長野県・大町市)

「長野県大町市平字大ツボ2643-2(小熊山南方高地・大町テレビ中継局に隣接)」にある「NHK大町TTL固定局」です。
NHKが使用している美ヶ原から松本市にある「島立ラジオ放送所」へラジオ放送を伝送するためのTTL固定局です。
美ヶ原から直接送信所が見通せないのか、かなり大回りなルートで伝送されています。
施設はNHKのアナログテレビ中継局を改修して、相乗りする形で開設されたようです。
アナログテレビ終了後は、このTTL固定局のみ残りました。

■最終訪問日:2026年10月09日
■初回訪問日:2026年10月09日

2026年10月09日訪問分

2026年10月09日に訪問した際の画像です。
隣接する「大町テレビ中継局」の訪問ついでに撮影しました。

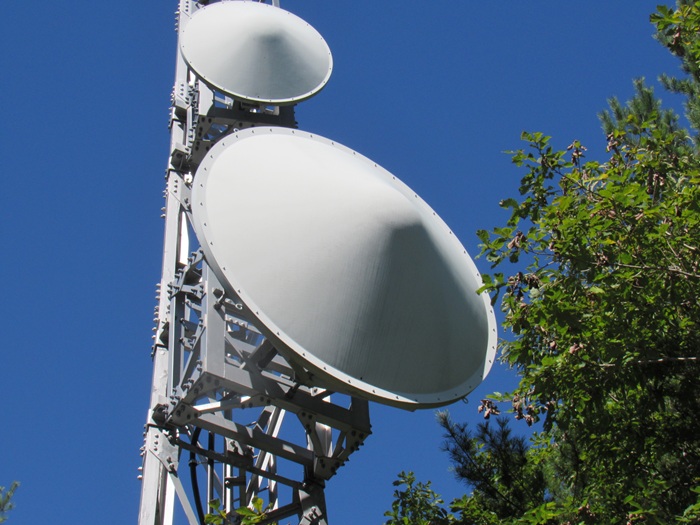

TTL関係アンテナ

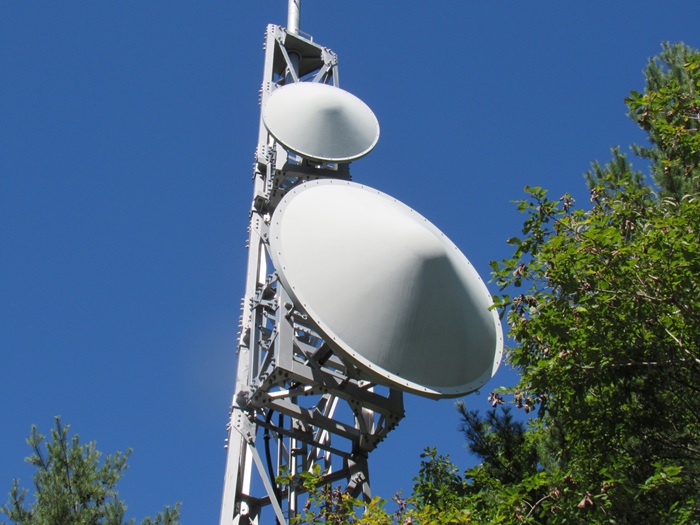

固定局の送受信関係のアンテナです。
下段の2.4mΦプレートパラボラで美ヶ原からの電波を受信して、
上段の3mΦプレートパラボラで松本市の島立ラジオ放送所へSHF伝送しています。

上段 : 1.2mΦSHF帯プレートパラボラ(NHK島立ラジオ放送所へTTL送信)
下段 : 2.4mΦSHF帯プレートパラボラ(美ヶ原局からTTL受信)

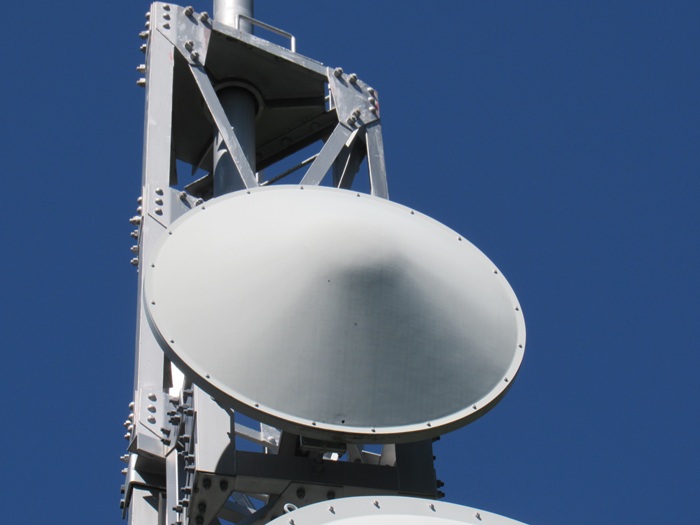

上段の「島立ラジオ放送所」への送信アンテナです。

下段の「美ヶ原」からの受信アンテナです。

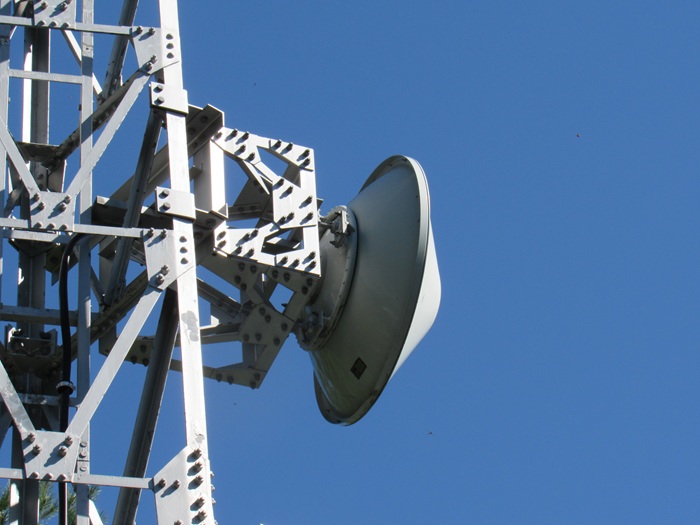

上段の「島立ラジオ放送所」への送信アンテナを別の角度から撮影。

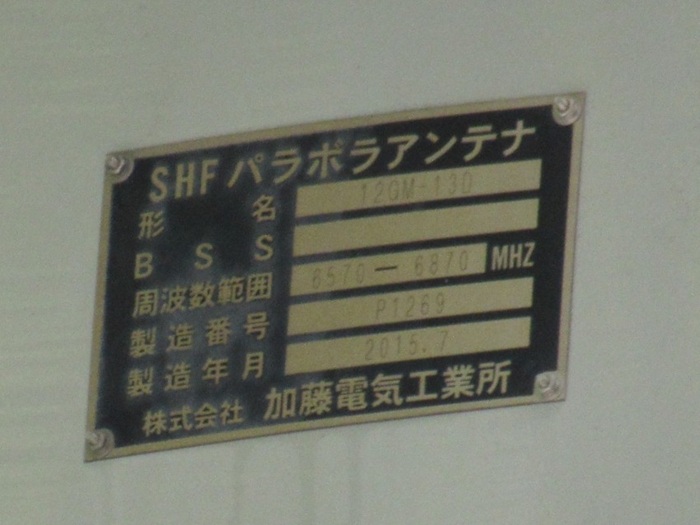

銘板を拡大しました。

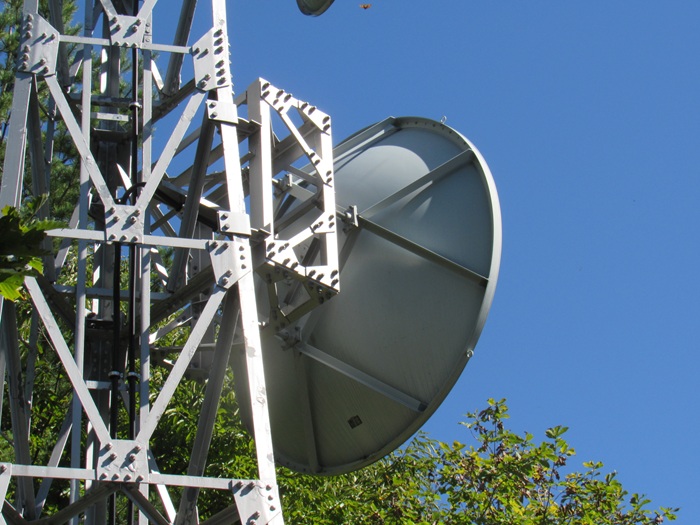

下段の「美ヶ原」からの受信アンテナを別の角度から撮影。

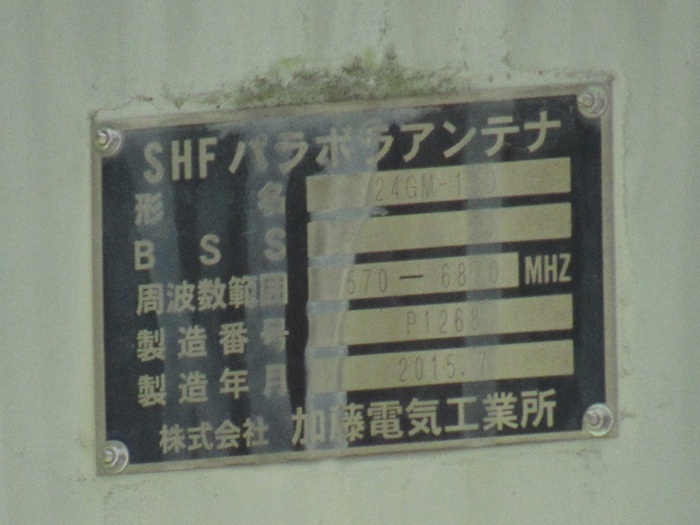

銘板を拡大しました。

局舎

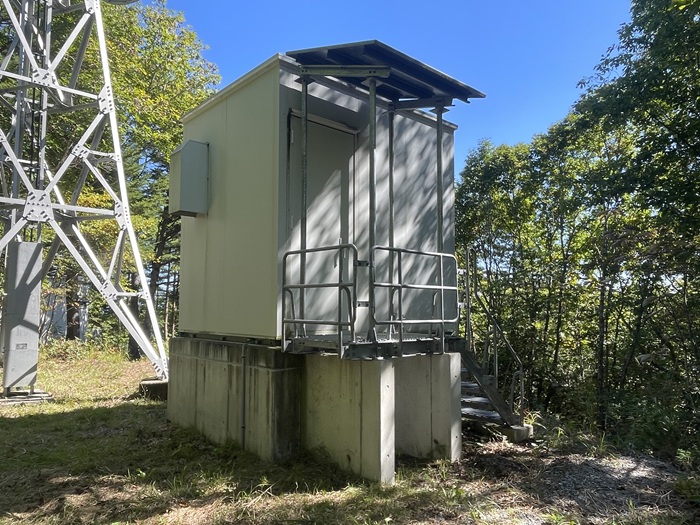

局舎です。表札はありませんでした。

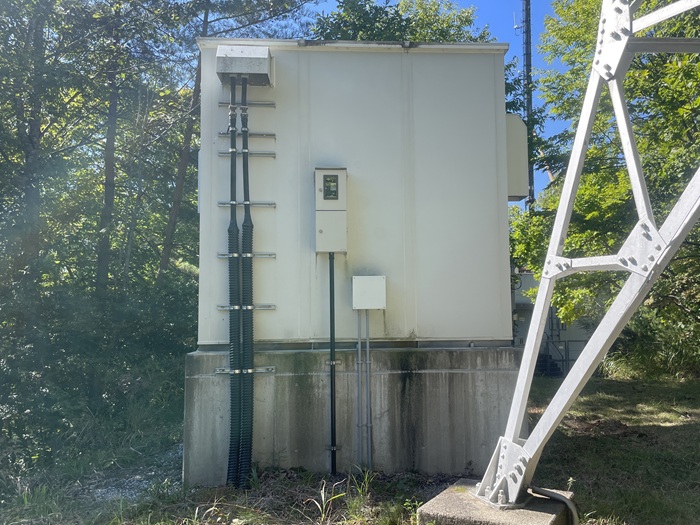

別の角度から撮影。

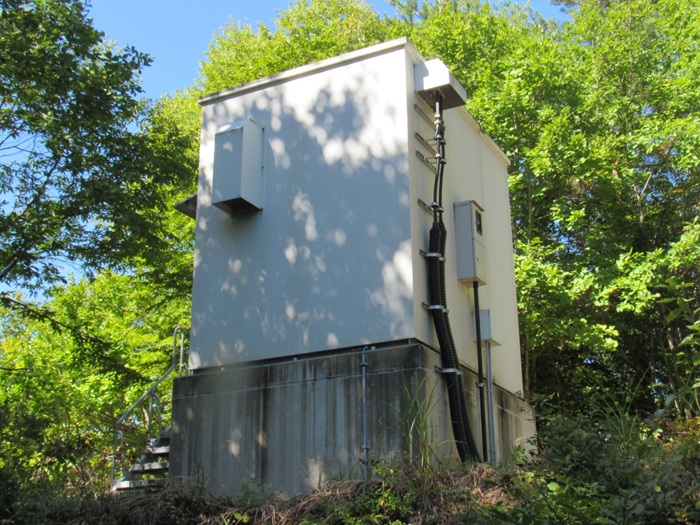

さらに別の角度から撮影。

その他

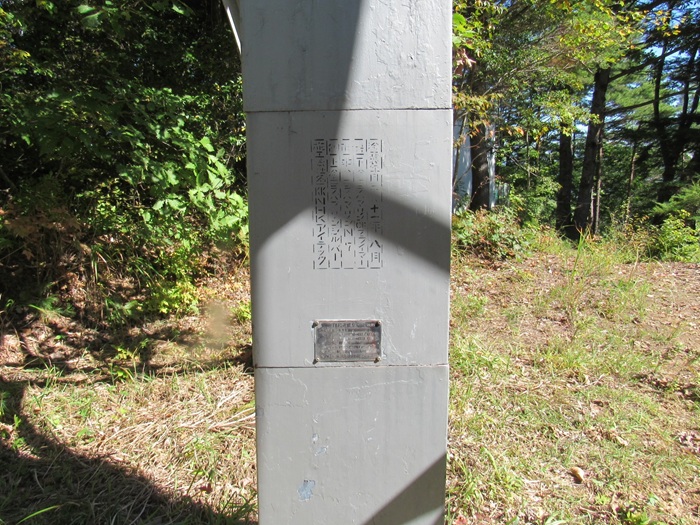

送信塔の下部です。銘板がありました。

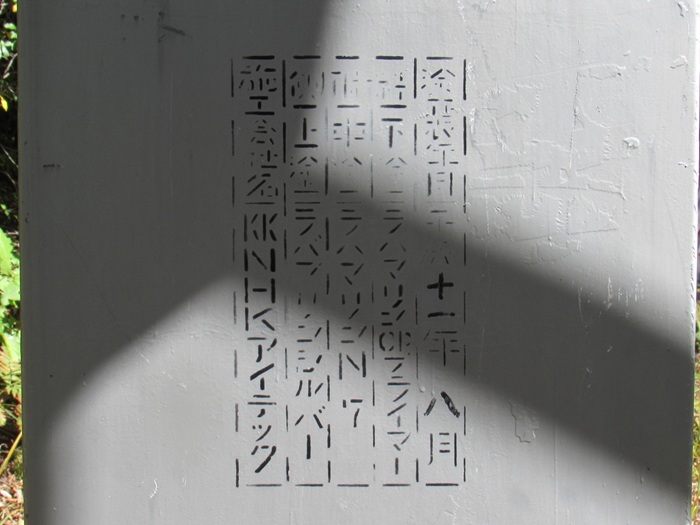

塗装に関する表示です。

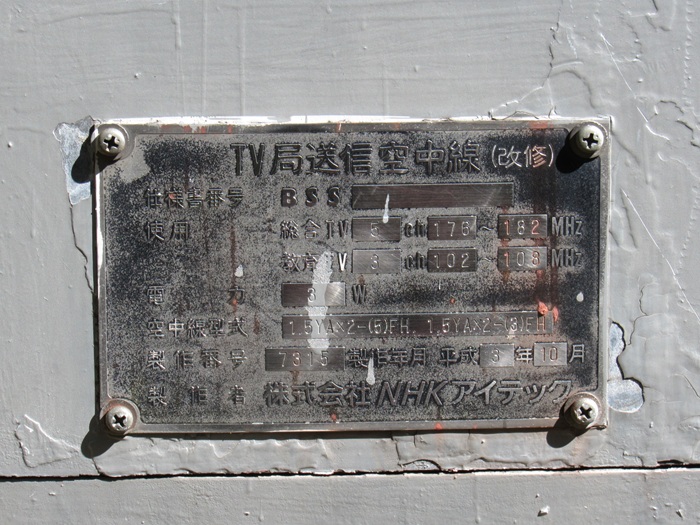

アナログテレビの頃の銘板です。
