SBC信越放送 佐久ラジオ放送局(長野県・佐久市)

長野県佐久市にあるSBC信越放送の中波ラジオ中継局です。
この送信所は「長野県佐久市岩村田116(仙禄湖)」にあります。
※現在放送休止中のSBC信越放送の中波ラジオ中継局です。

エリアは佐久市、小諸市の全部、北佐久郡の大部分、南佐久郡、小県郡の半分以上、上田市、群馬県の一部らしいです。
エリア内世帯数は約61,700世帯とのことです。

■初回訪問日:2018年04月30日
■最終訪問日:2025年12月01日

2025年12月01日訪問分

2025年12月01日に訪問した際の画像です。
約7年ぶりに再訪問しました。特に変化はありません。

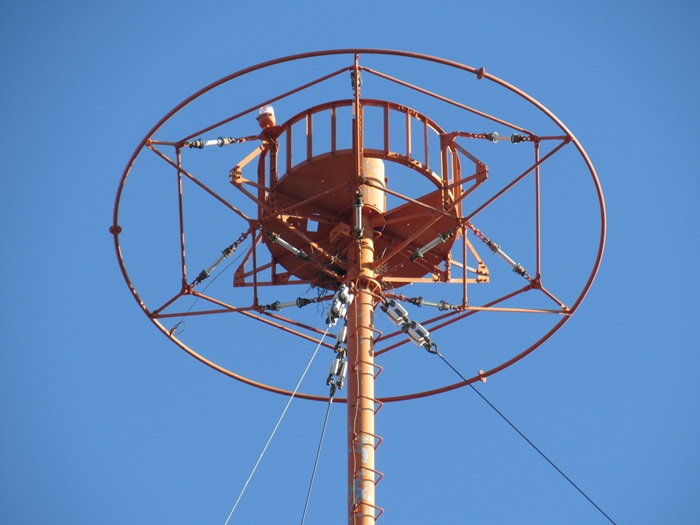

頂冠

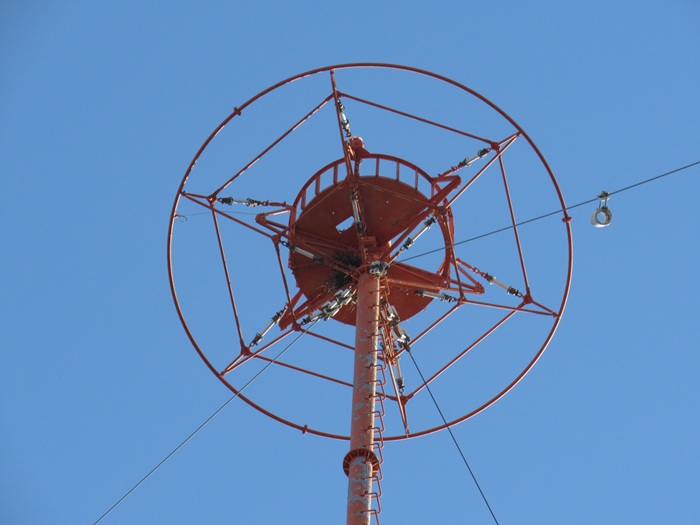

頂冠です。

見上げショット。

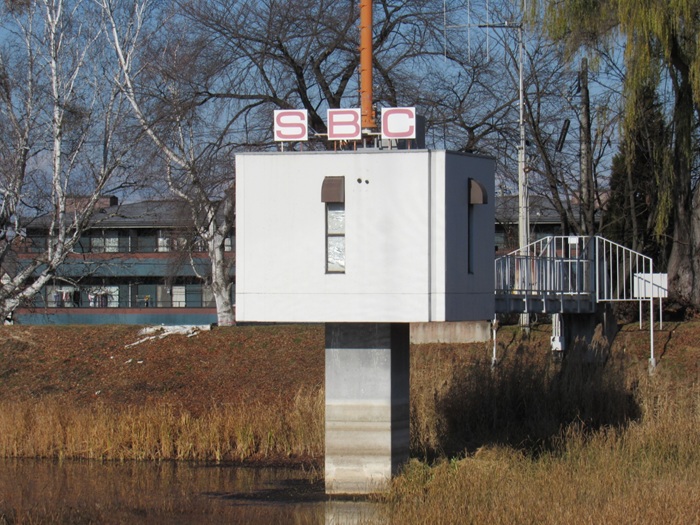

基部

送信塔の基部です。放送機器はほぼすべて水上にあるようです。

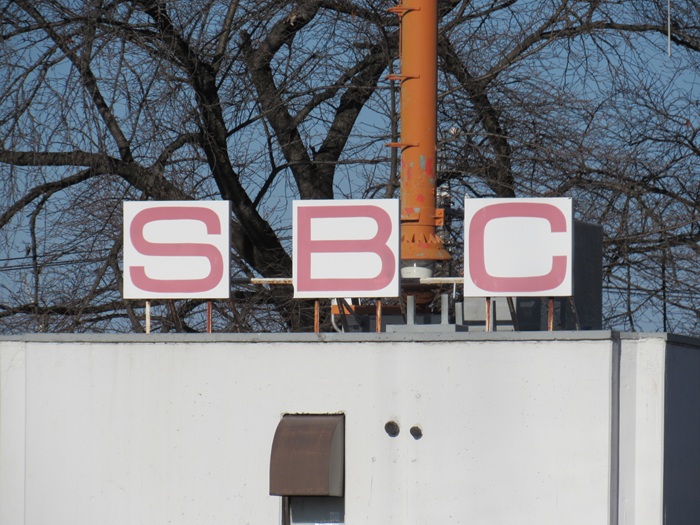

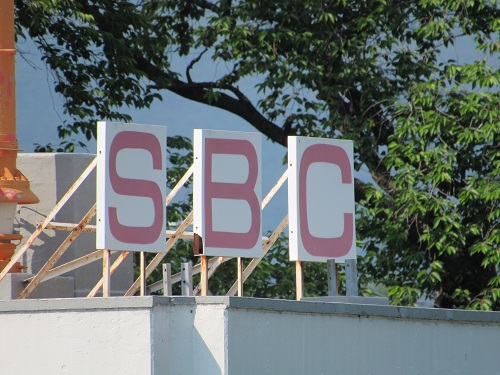

大きく「S B C」と書かれた看板が付いています。

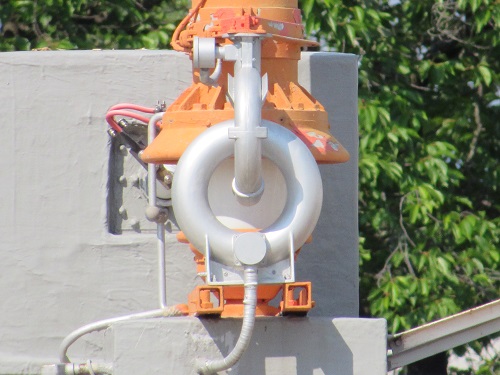

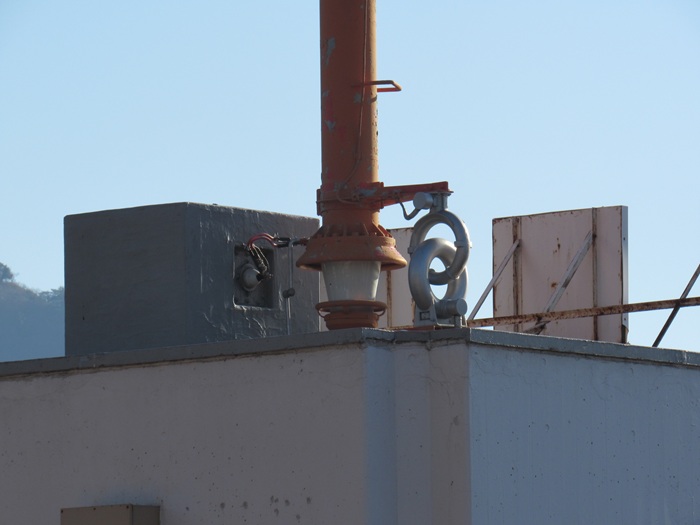

基部の機器類です。オースチントランスなどが見えます。

基部を別の角度から撮影。

さらに別の角度から撮影。

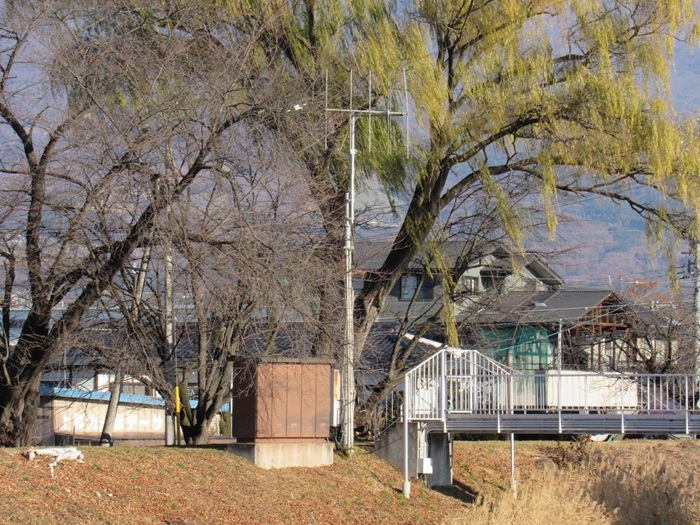

受信アンテナ

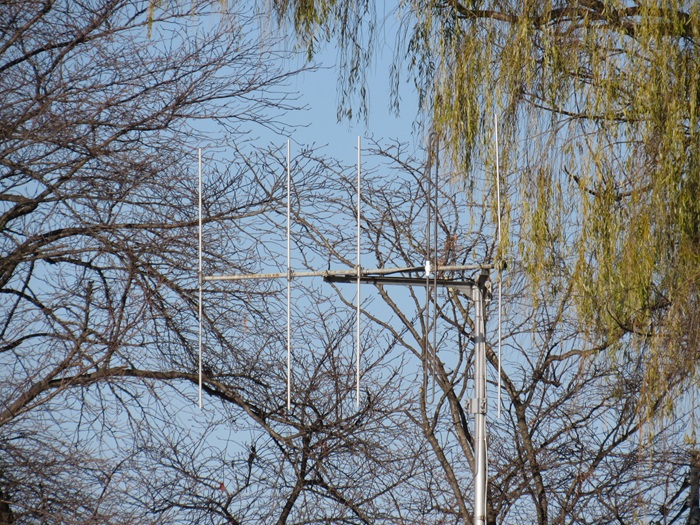

美ヶ原から送信されている無線中継回線(63.17MHz)を受信しているアンテナです。
メインは有線回線、予備にこの無線中継回線を使っているのだと思います。

・Low-VHF垂直八木5素子アンテナ×1(美ヶ原からの無線中継回線を受信)

受信アンテナ部分を拡大しました。

その他

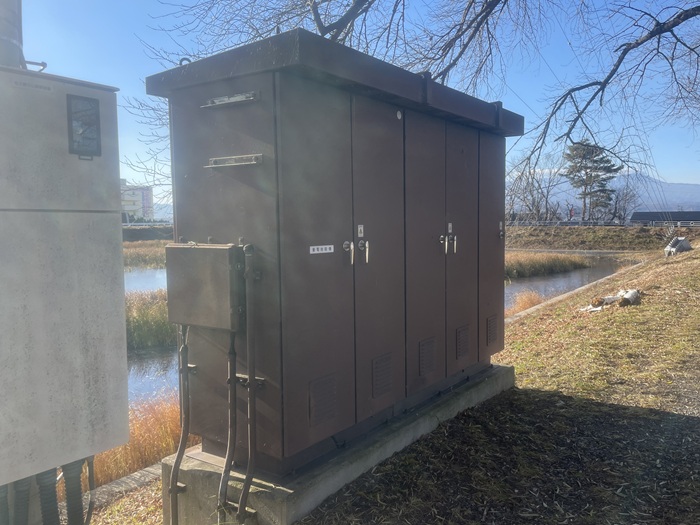

停電時の対策として設置されているバッテリーの収容箱のようです。

施設のあらましです。

北西側の支線基部です。

東側の支線基部です。

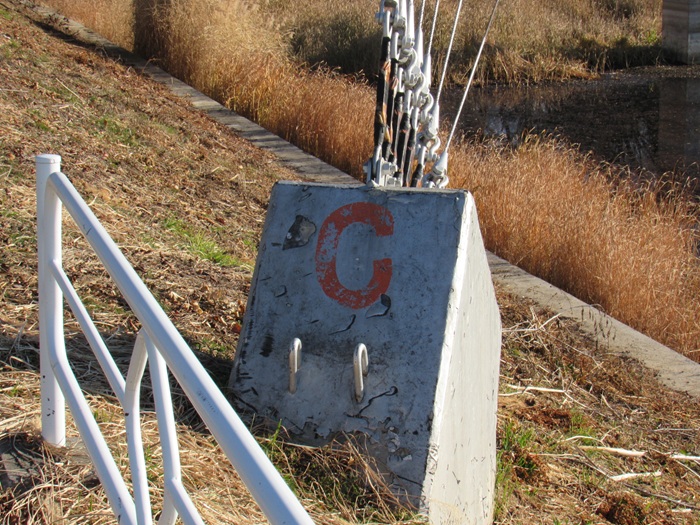

南西側の支線基部です。

2021年06月09日訪問分

2021年06月09日に訪問した際の画像です。
今回が晴天時では初訪問です。サイト開設当初の編集手法のためお見苦しい点がございます。

頂冠

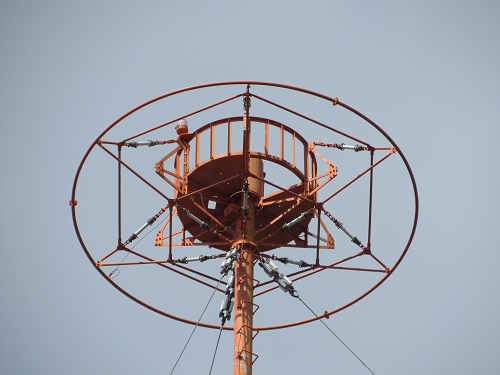

頂冠の様子です。

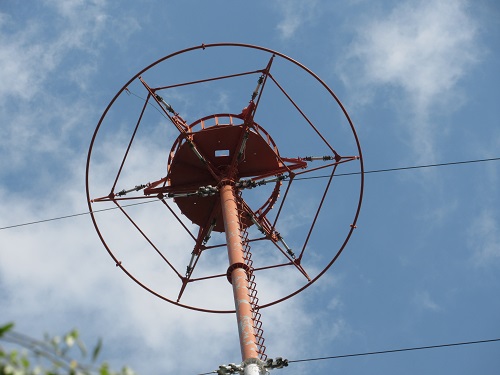

別の角度から。

鉄塔基部

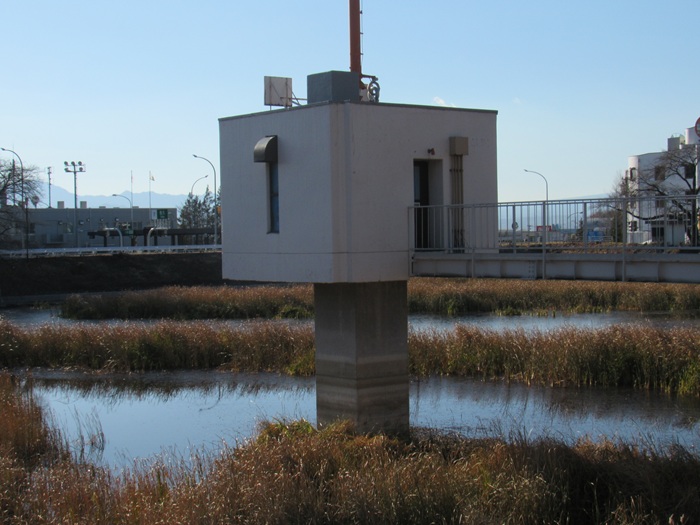

鉄塔基部の様子です。

別の角度から。

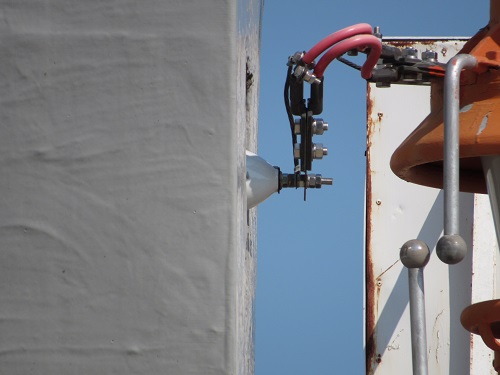

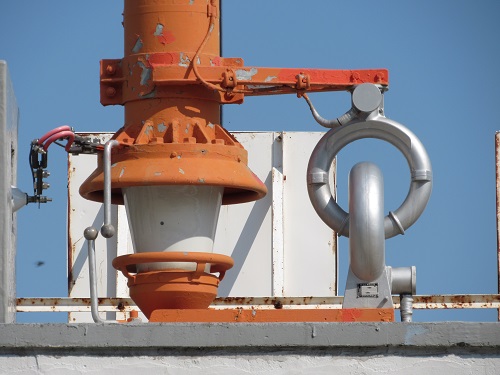

給電線の引き出し部分です。

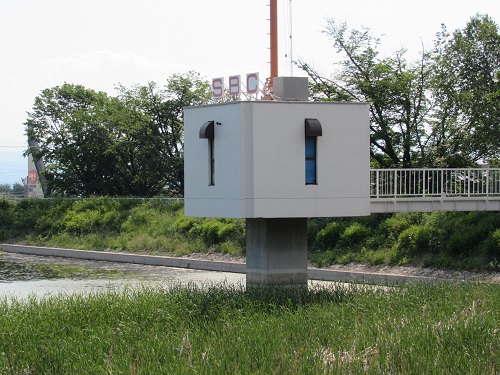

局舎

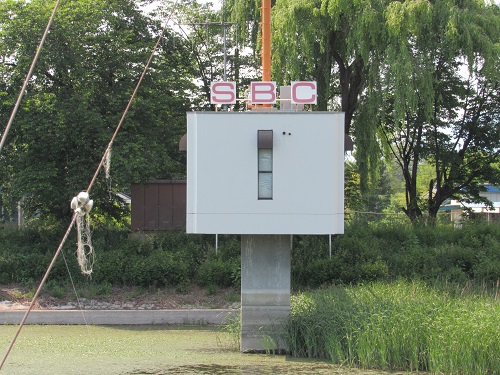

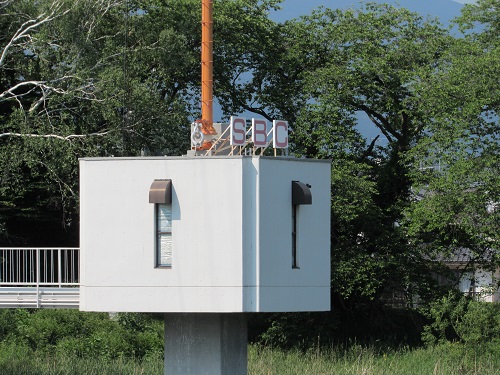

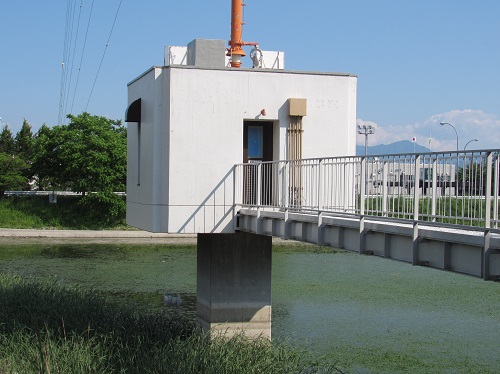

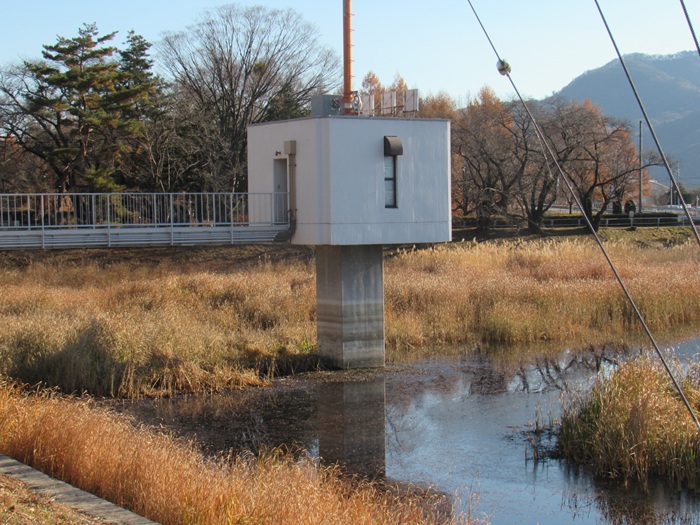

局舎です。
南側から撮影しました。

同じく局舎です。東側から撮影しました。

北側から撮影しました。

西側から撮影しました。

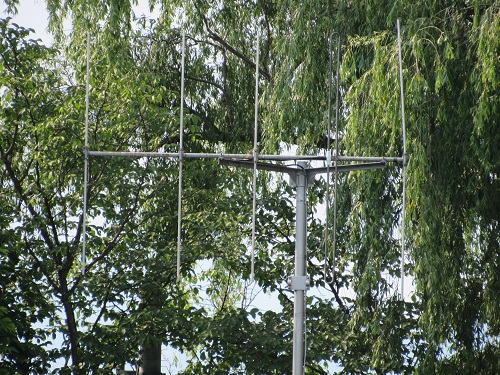

受信アンテナ

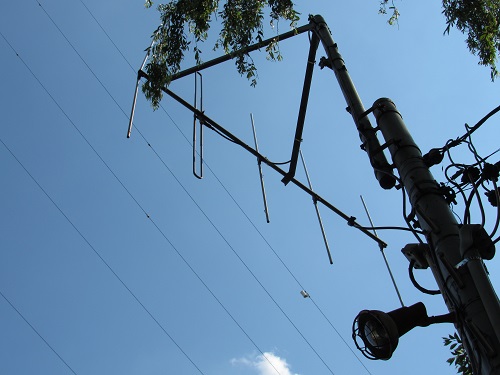

予備と思われる受信アンテナです。

別の角度から。

支線基礎

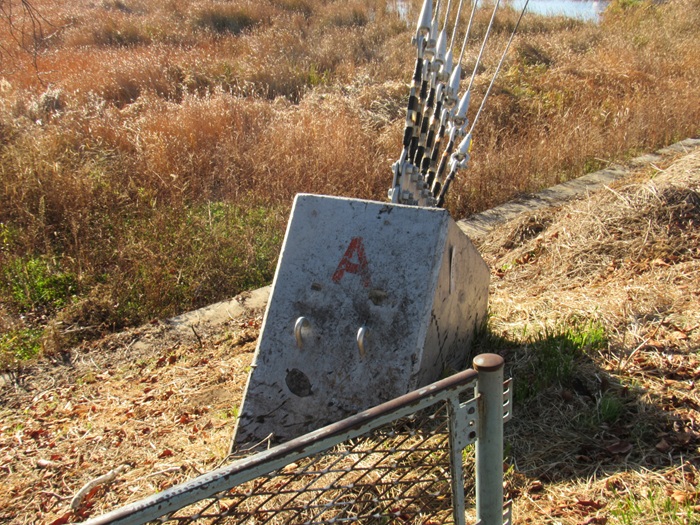

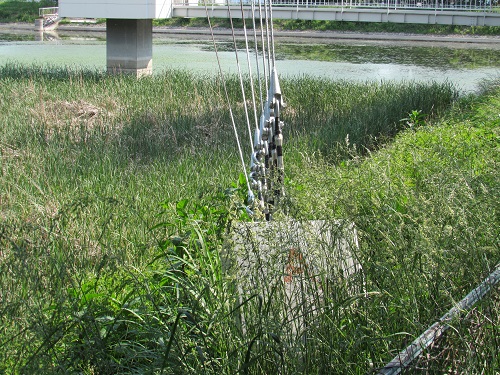

北西側にある支線基礎です。
3支点あるうちの一つです。Aと書かれていました。

文字の部分を拡大しました。

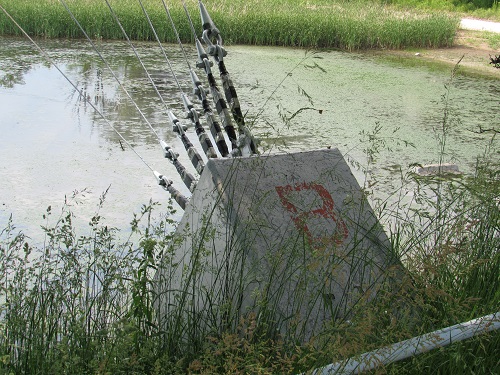

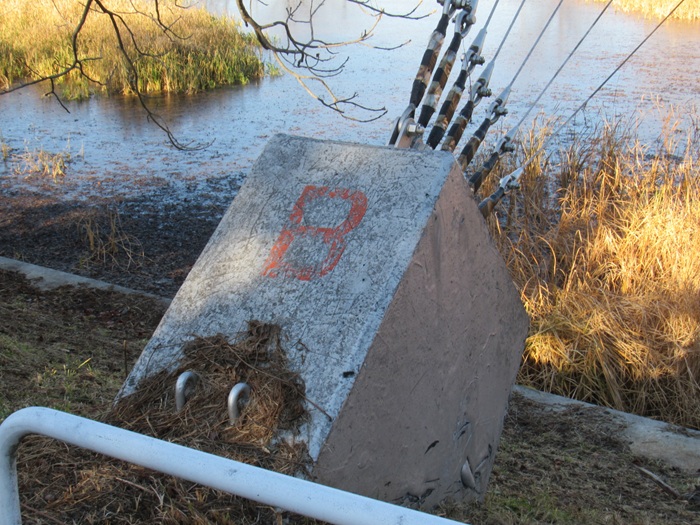

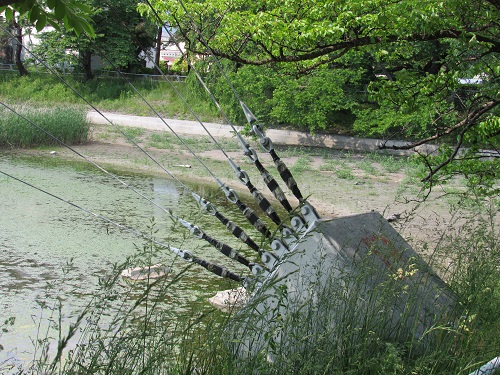

南西側にある支線基礎です。
3支点(数え方がわかりません。)あるうちの一つです。Bと書かれていました。

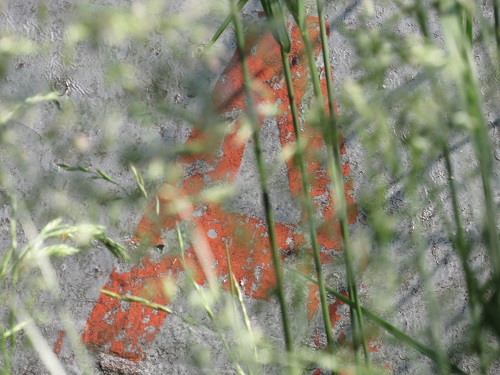

文字の部分を拡大しました。

南西側にある支線基礎です。
こちらはBと書かれていました。

文字の部分を拡大しました。

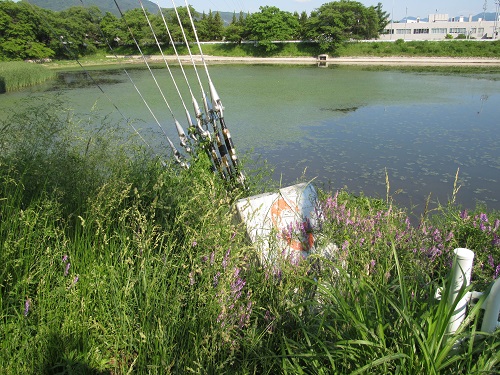

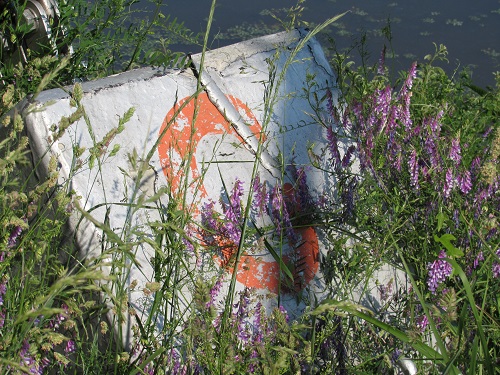

南西側にある支線基礎です。
こちらはCと書かれていました。

文字の部分を拡大しました。

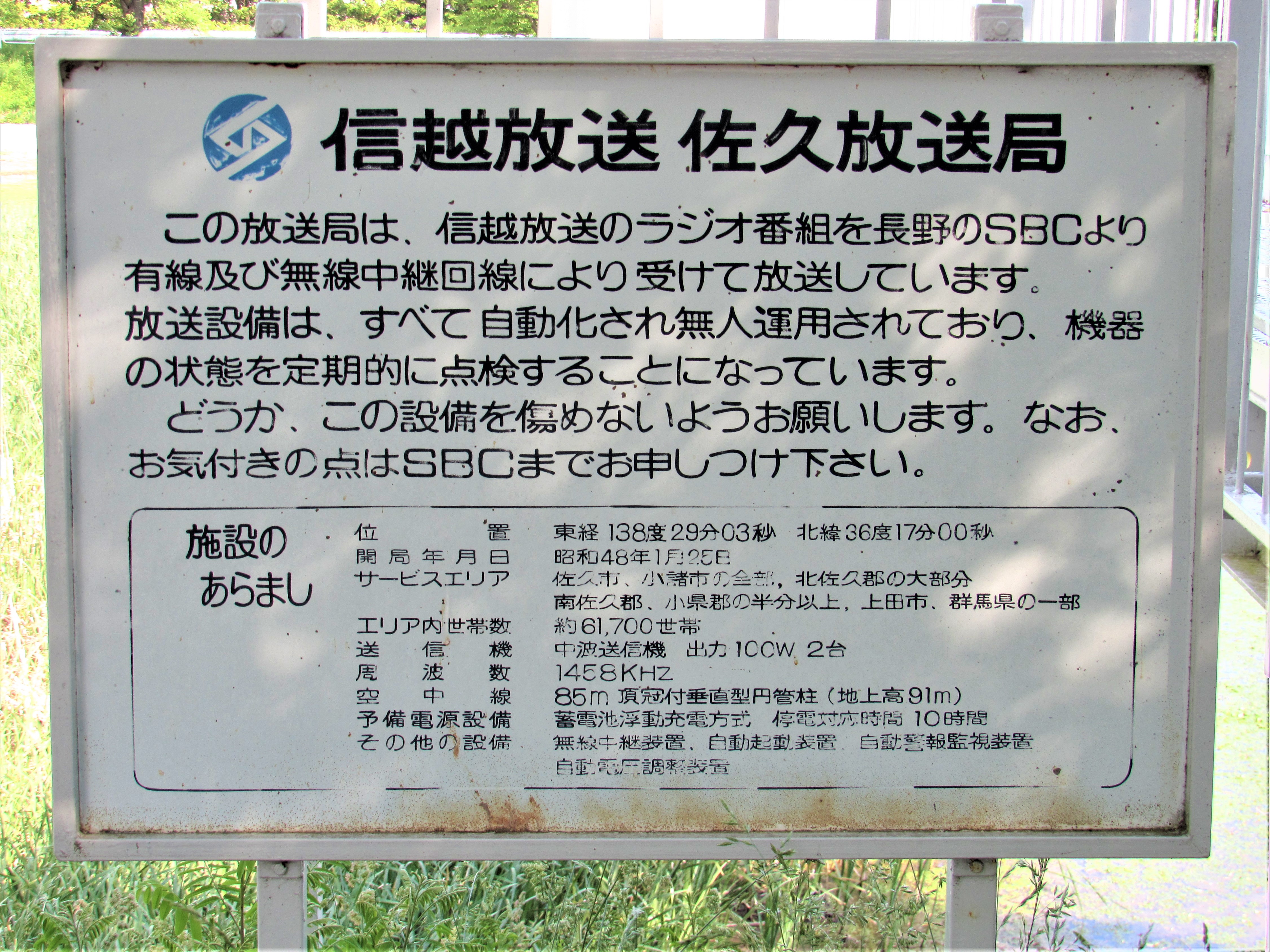

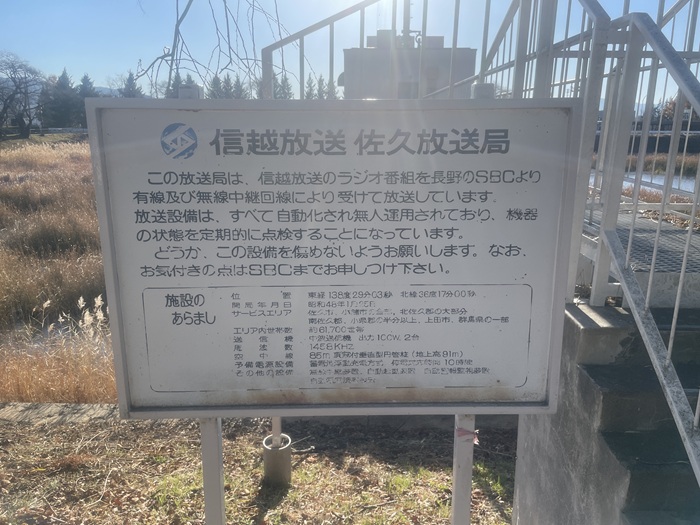

施設のあらまし

かなり親切な看板で施設のあらましが記されていました。
※クリックすると大きくなります。

この放送局は、信越放送のラジオ番組を長野のSBCより
有線及び無線中継回線により受けて放送しています。
放送設備は、すべて自動化され無人運用されており、機器
の状態を定期的に点検することになっています。
　どうか、こう設備を傷めないようにお願いします。なお、
お気付きの点はSBCまでお申し付け下さい。

●施設のあらまし
　位置: 東経138度29分03秒　北緯36度17分00秒
　開局年月日: 昭和48年01月25日
　サービスエリア: 佐久市、小諸市の全部、北佐久郡の大部分
　南佐久郡、小県郡の半分以上、上田市、群馬県の一部
　エリア内世帯数: 約61,700世帯
　送信機: 中波送信機 出力100W 2台
　周波数: 1458KHZ
　空中線: 85m 頂冠付垂直型円管柱(地上高91m)
　予備電源設備: 蓄電池浮動充電方式 停電対応時間 10時間
　その他の設備: 無線中継装置、自動起動装置、自動警報監視装置
　自動電圧調整装置

※予備電源設備の蓄電池浮動充電方式はおそらくフロート充電のことだと思います。
※無線中継装置とは美ヶ原から送信されているVHF-STLの電波を受信する機器のことだと思われます。

収容函

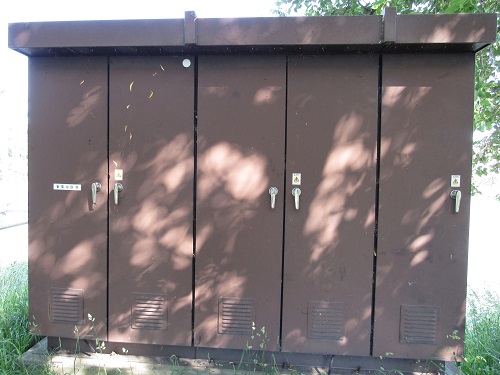

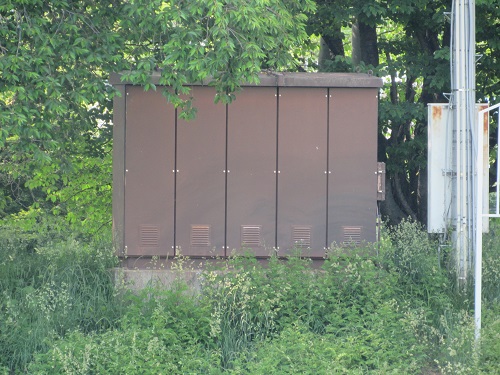

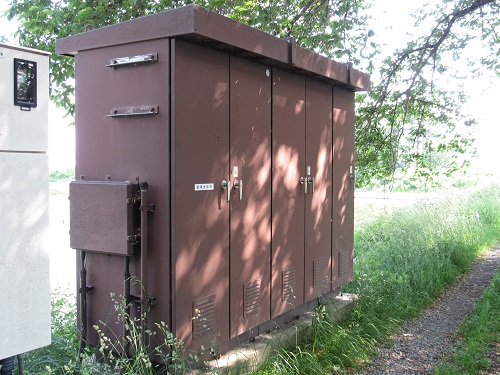

池の畔にあった放送用と思われる機器収容函です。

別の角度から。

さらに別の角度から。

その他

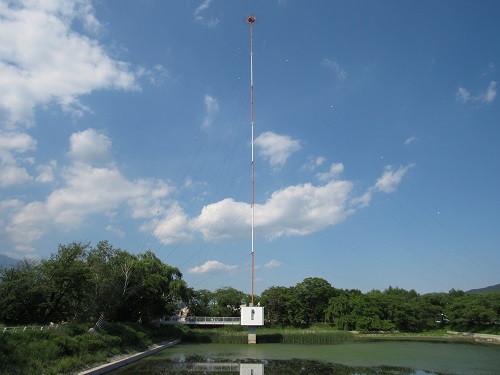

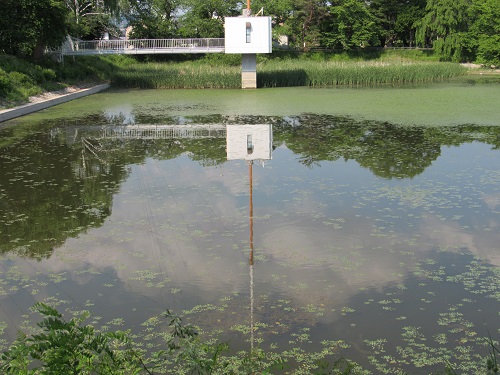

この日は風もなく池に反射する鉄塔が撮れました。
