SBC高ボッチFM補完局【送信所訪問】

SBC高ボッチFM補完局(長野県・塩尻市)

「長野県塩尻市大字片丘9251-1(NTTドコモ高ボッチ無線中継所)」にある、SBCラジオのFM補完中継局です。
もともとNTTドコモグループの「モバキャス」の松本局があった場所です。
そのモバキャス送信アンテナをつけていた支柱を再利用して、SBCラジオのFM送信アンテナを付けたようです。
ロケーションの良さから一局で、諏訪や松本地域だけでなく大北(大町・北安曇)や上伊那もエリアにしています。
送信所の他にも、複数の無線局が置かれていることから電波の関所のような場所です。

■最終訪問日:2026年08月26日
■初回訪問日:2020年05月25日

送信所設備概要
放送局名	周波数	空中線電力	実効輻射電力
SBC信越放送	94.2MHz	100W	145W

2026年08月26日訪問分

2026年08月26日に訪問した際の画像です。
約6年ぶりの再訪問です。鉄塔の塗装工事中だったので見づらい部分があります。

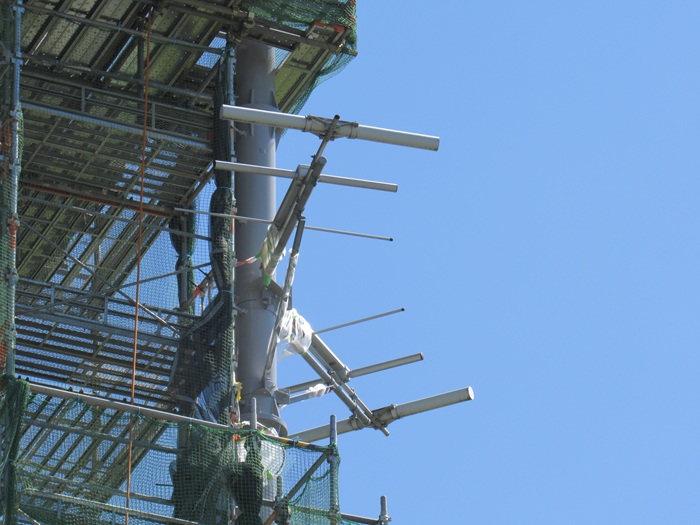

送信アンテナ

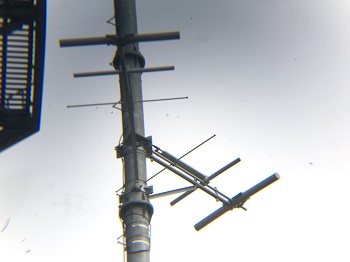

送信アンテナです。
手前向きが「松本平・大北」方面、右奥向きが「諏訪・上伊那」方面に向いています。

・八木3素子1段2面(SBC高ボッチFM)

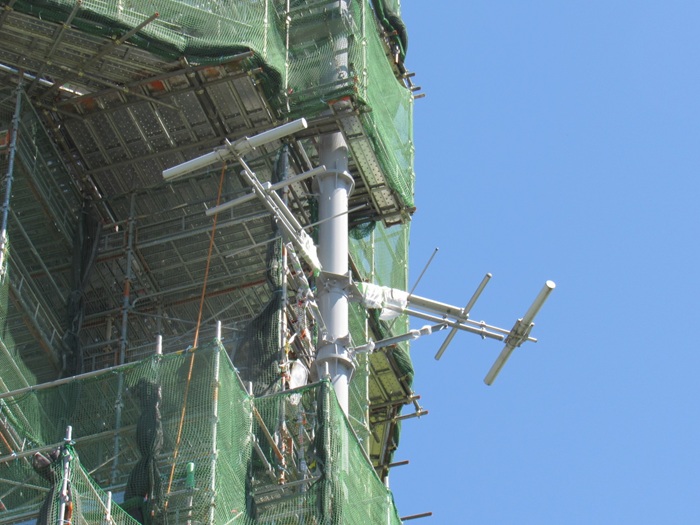

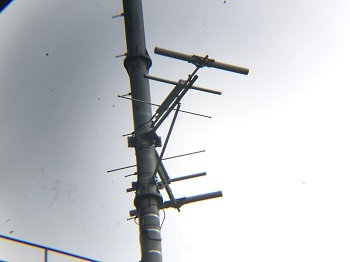

送信アンテナ2
少し角度を変えて撮影。
送信面はおおよそ120度くらい角度をつけているようです。

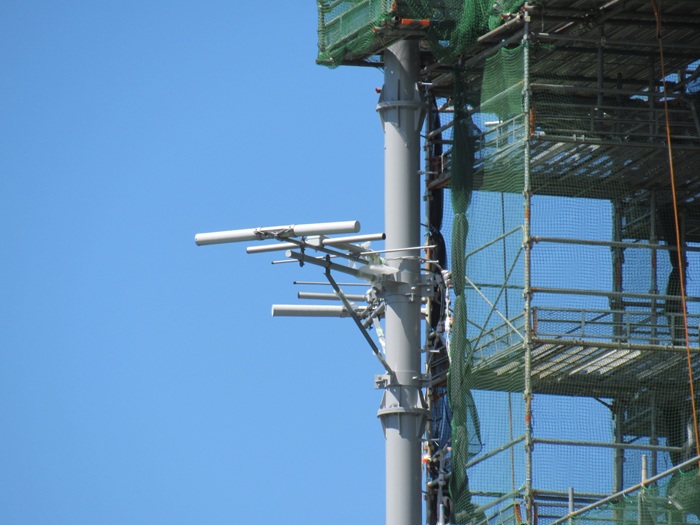

送信アンテナ3
さらに角度を変えて撮影。
おおよそ北西・南方面に送信しているようです。
総務省のエリアマップと比較したところ送信面の状況と一致しています。

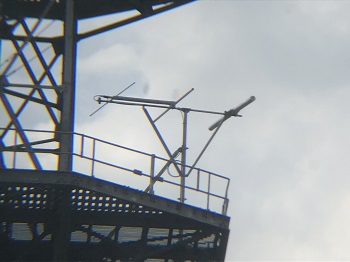

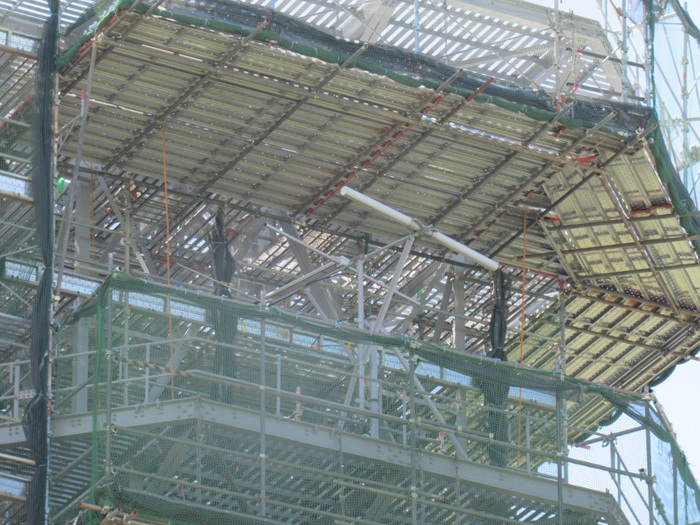

TTL受信アンテナ

TTL受信アンテナ
美ヶ原にあるVHF帯デジタル固定局を受信しているアンテナです。

・Low-VHF帯八木3素子×1(美ヶ原TTL固定局をTTL受信)

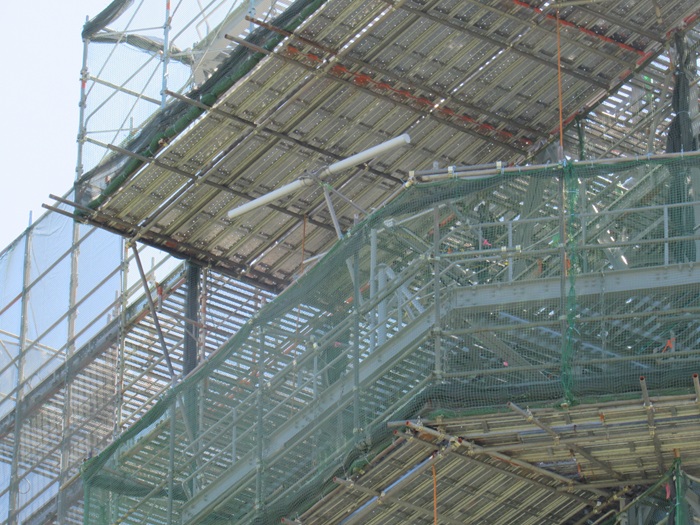

TTL受信アンテナ2

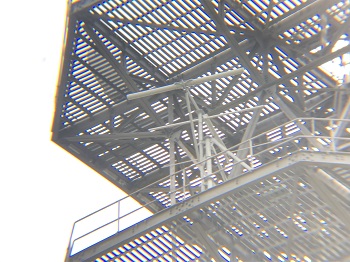

少し角度を変えて撮影。
航空写真で確認したところ、向いている方向に美ヶ原がありました。

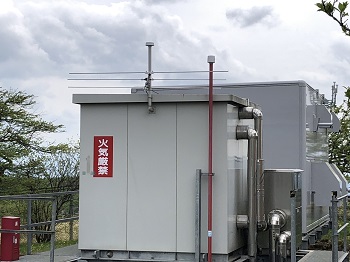

局舎

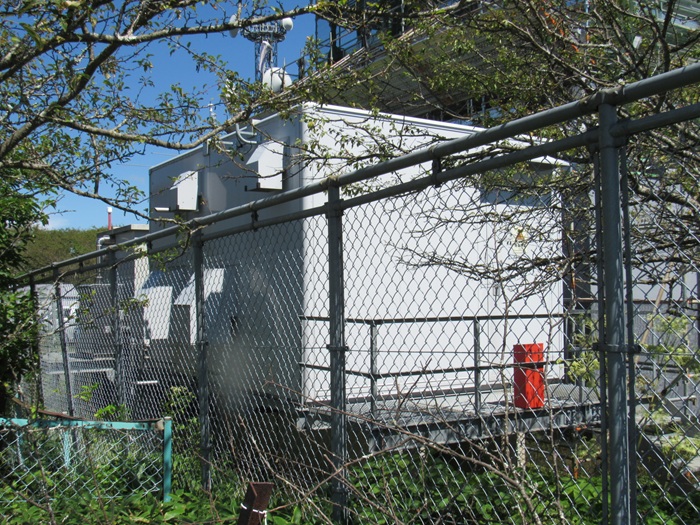

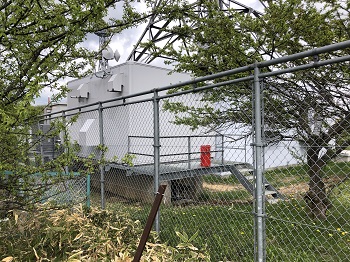

NTTの局舎内ではなく、屋外に独立して局舎がありました。

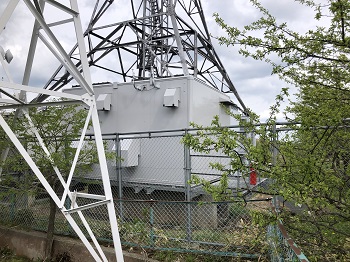

局舎2

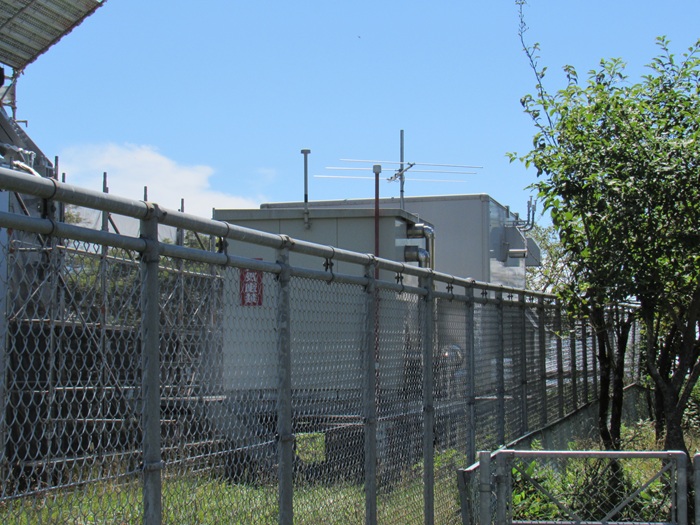

別の角度から撮影。

その他

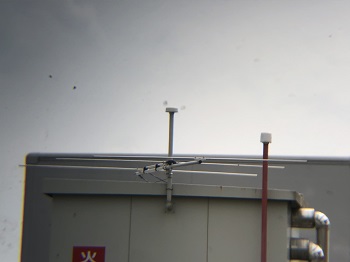

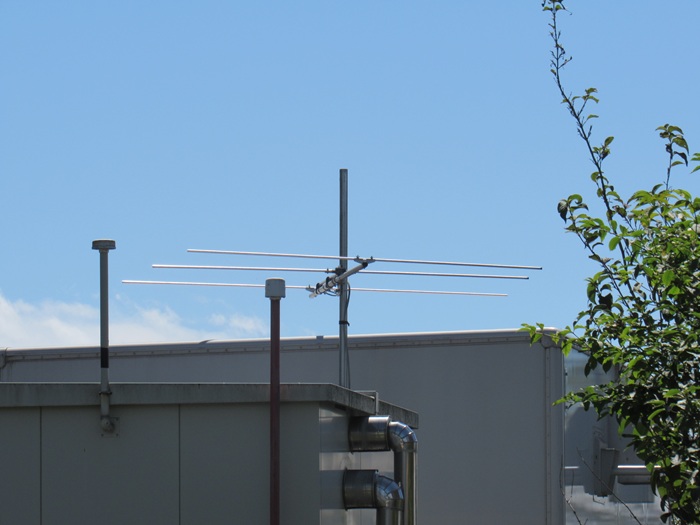

局舎側にも予備と思われる受信アンテナがありました。
これもTTL受信アンテナでしょうか。
なんとなくワイドFM帯よりも波長が長い電波を受信してそうな気配があります。

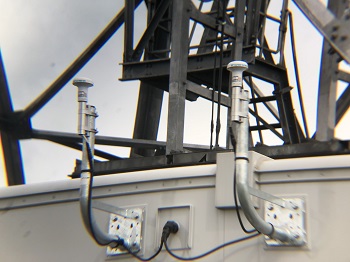

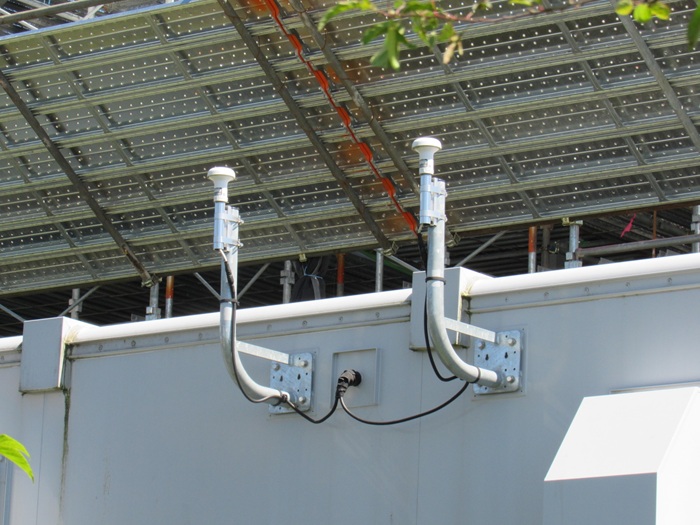

周波数精密同期用のGPSアンテナです。

業務無線局

高ボッチ山はロケーションが良いことから、放送以外にも多数の無線局が置かれています。

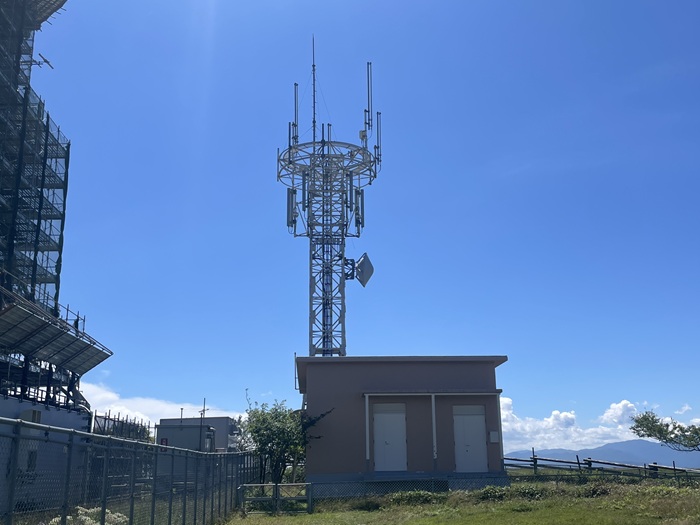

これはMCA無線だと思われます。

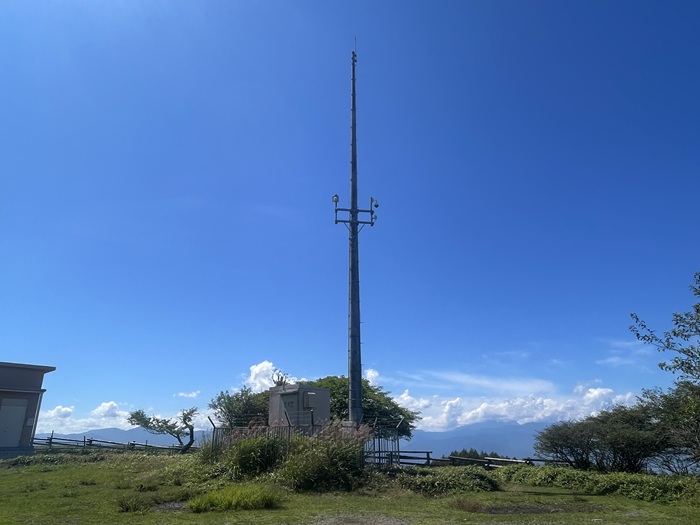

その隣接地に謎の無線局があります。
防犯カメラも付いているのですが表札なども無くて詳細不明です。
GoogleMaps上では「塩尻市防災行政無線中継所」と表示されています。

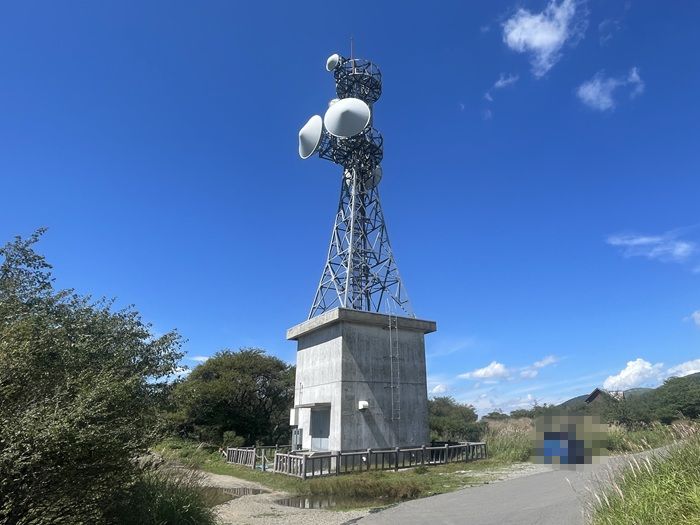

長野県防災行政無線中継局
長野県関係の中継局のようです。
長野県防災行政無線?

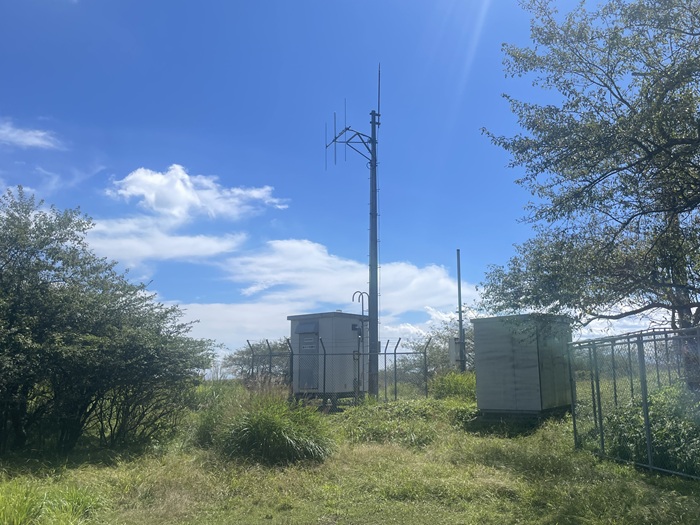

長野県管理の雨量観測局です。
表札には「高ボッチ雨量局」と書かれていました。

景色

送信所のある「NTTドコモ高ボッチ無線中継所」付近から西側を見た景色です。
付近は牧草地になっているらしく、樹木も無く、遠くの景色が見やすいです。

少し拡大しました。西側の松本盆地です。

蛇足

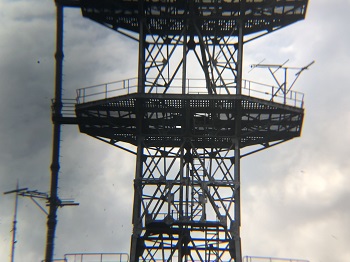

鉄塔には北側にもアンテナが設置されていますが、当サイトではTTL受信アンテナと推測しています。
ERP(実効輻射電力)の数値から逆算すると、これは送信アンテナではなく美ヶ原VHF帯固定局の受信アンテナと考えられます。

仮に北側を含む「3面送信」だった場合、3分配による電力低下（約 -4.77 dB）が起きるため、
給電ロスをゼロと仮定してもERPは最大約 118W にしかなりません。
これだと、ERP : 145W(総合実効利得 +1.61 dBd)を達成するには物理的に利得が足りなくなります。

一方、「1段2面送信」として計算すると整合性が取れます。
一般的な3素子八木アンテナ単体の動作利得を約 5.5 dBd と仮定すると、、、

・2分配による電力低下：-3.0 dB
・アンテナ単体利得：+5.5 dBd
・分配後の主方向利得：5.5 - 3.0 = +2.5 dBd

利得「+1.61 dBd」を得るために必要な給電系損失は、2.5 dBd - 1.61 dBd = 約 0.9 dB となります。
同軸給電線の減衰や分配器の挿入損を考慮すると、この約 0.9 dB というロスは実情に近いと思います。
