車山テレビ中継局(長野県・茅野市)

車山テレビ中継局

長野県茅野市北山字車山(車山ハイランドホテル西方高地)にある
abnを除くNHK・在長3局のテレビ中継局です。

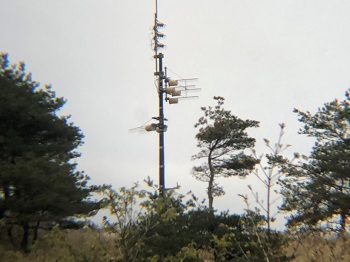

■訪問日:2020年05月26日
送信所設備概要(地デジ)
放送局名 チャンネル 空中線電力 実効輻射電力
NHK長野総合 37ch 10mW 58mW
NHK長野Eテレ 39ch
TSBテレビ信州 35ch
abn長野朝日放送 --- --- ---
SBC信越放送 36ch 10mW 58mW
NBS長野放送 40ch

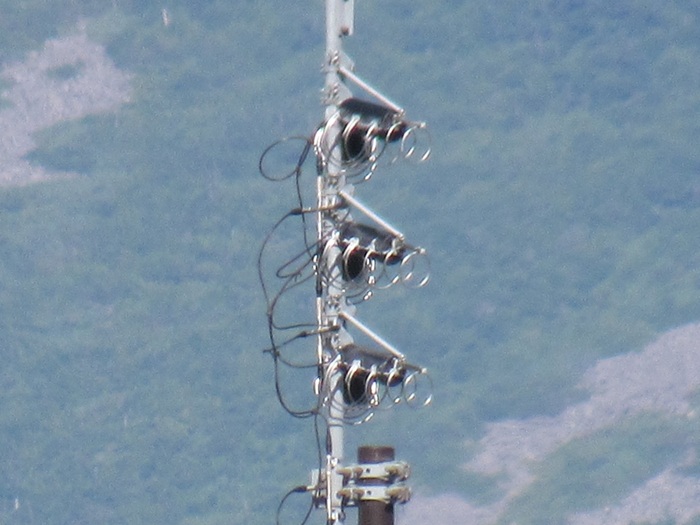

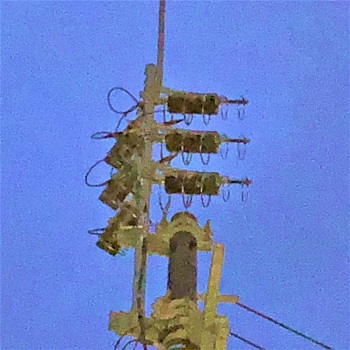

送信アンテナ

送信アンテナ
送信アンテナです。
・リング3素子3段1面+5素子3段1面

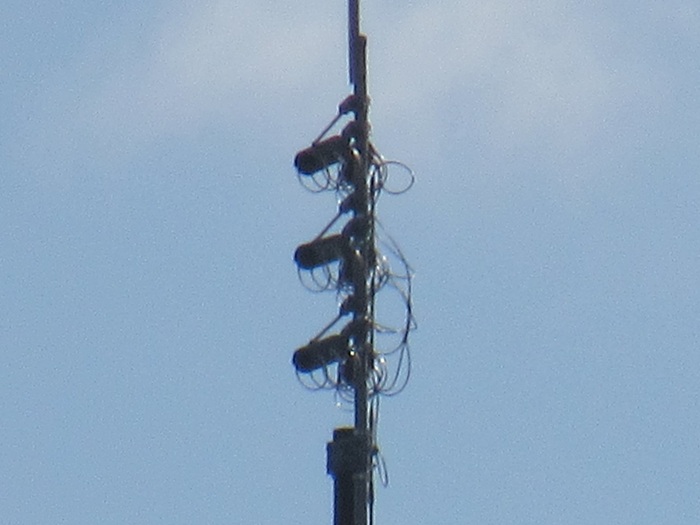

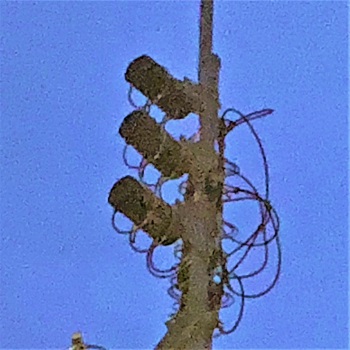

送信アンテナ2
別の角度から撮影。

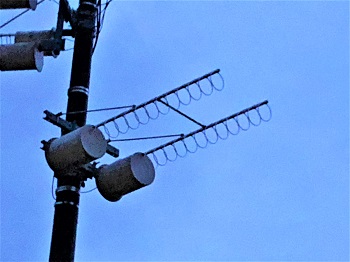

受信アンテナ

受信アンテナ
白樺湖方面へ向いている受信アンテナです。
・リング16素子×2

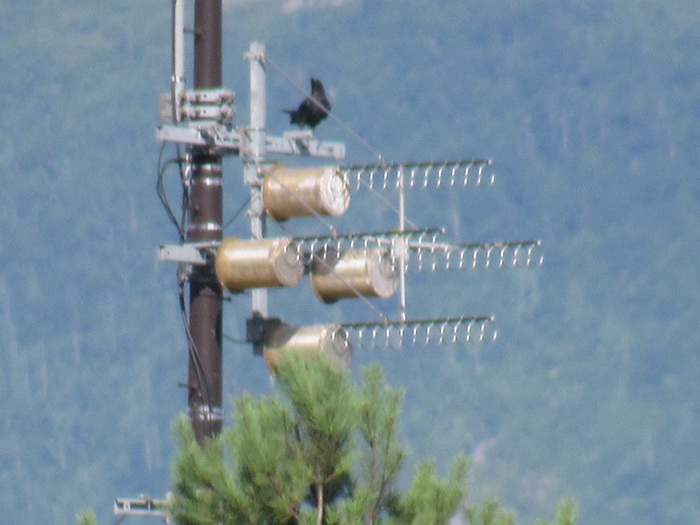

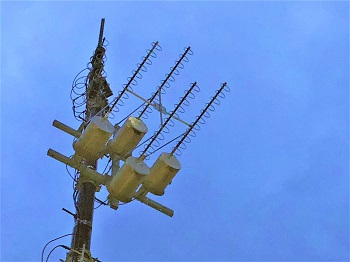

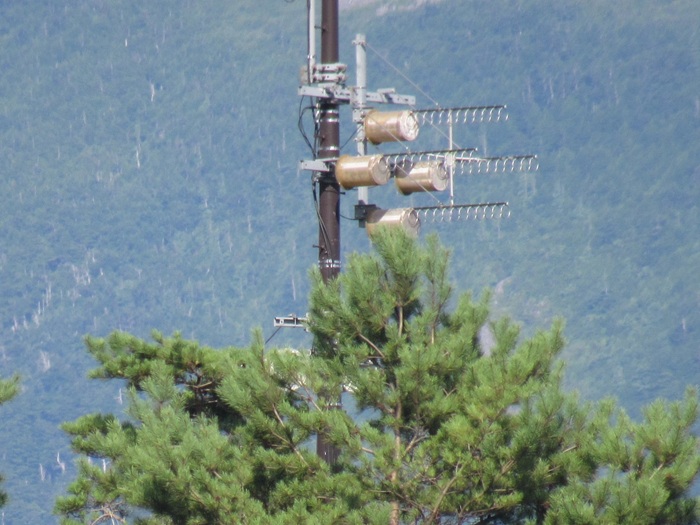

受信アンテナ2
富士見局方面へ向いている受信アンテナです。
・菱形配列リング16素子

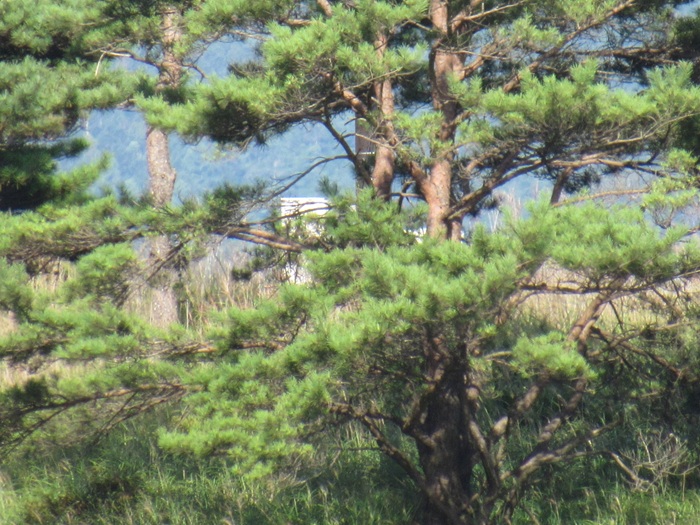

機器類

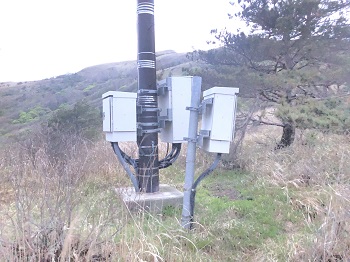

局舎
ミニサテでよく見かける機器類です。

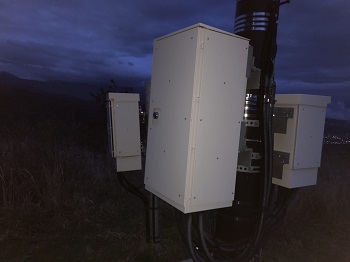

局舎2
別の角度から撮影。

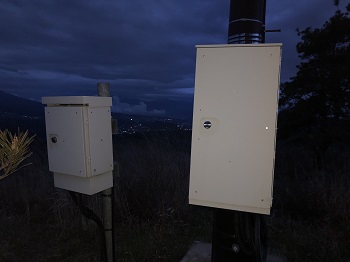

局舎3
同上。

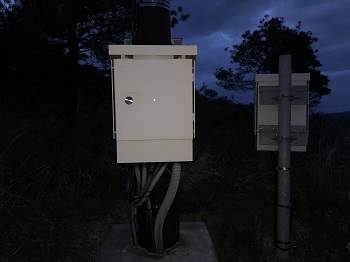

局舎4
同上。

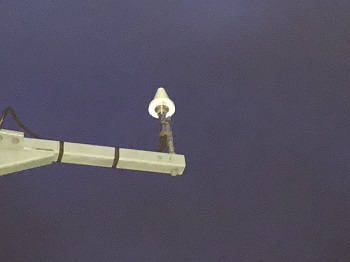

GPSアンテナ
GPSアンテナは1つだけありました。

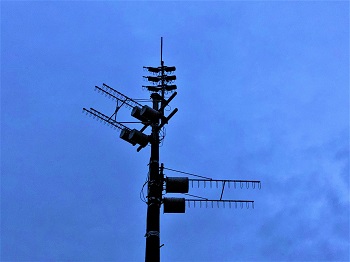

全体

全体像
全体像です。

参考文献


こちらのサイトでも詳しく解説しています。
車山テレビ中継局(いなしん村さま)
