牟礼テレビ・FM中継局(長野県・上水内郡飯綱町)

「長野県上水内郡飯綱町小玉(牟礼西方)」にあるテレビ・FMラジオの中継局です。
「デジタルテレビ送信所」と「NHK-FM単独」の2グループに分かれています。

■初回訪問日:2018年09月12日
■最終訪問日:2025年11月06日

2025年11月06日訪問分

2025年11月06日に訪問した際の画像です。
約7年ぶりの訪問になりますが特に変化はありませんでした。
テレビ中継局は保守点検作業中でしたので手短に撮影。

テレビ中継局

まずはテレビ中継局から解説していきます。
保守点検作業中でしたので手短に撮影しました。

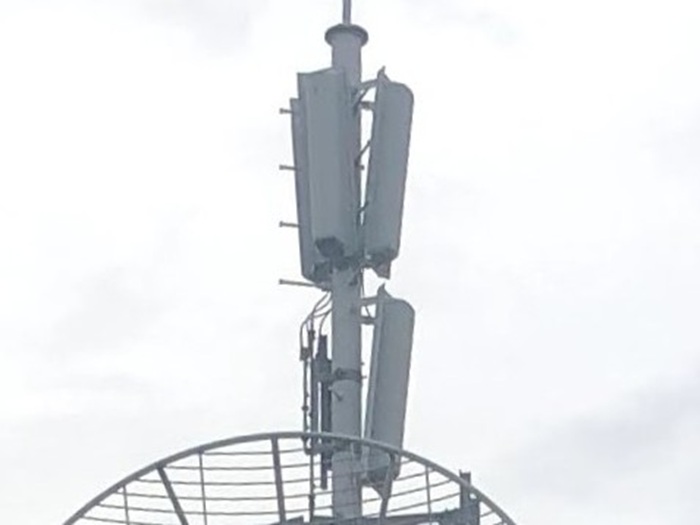

送信アンテナ

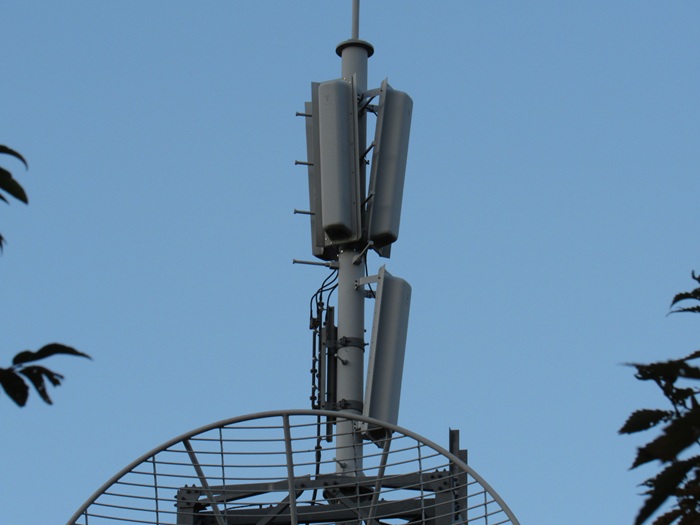

全局共用のテレビ送信アンテナです。

・4L双ループ2段1面+1段2面(全局共用)

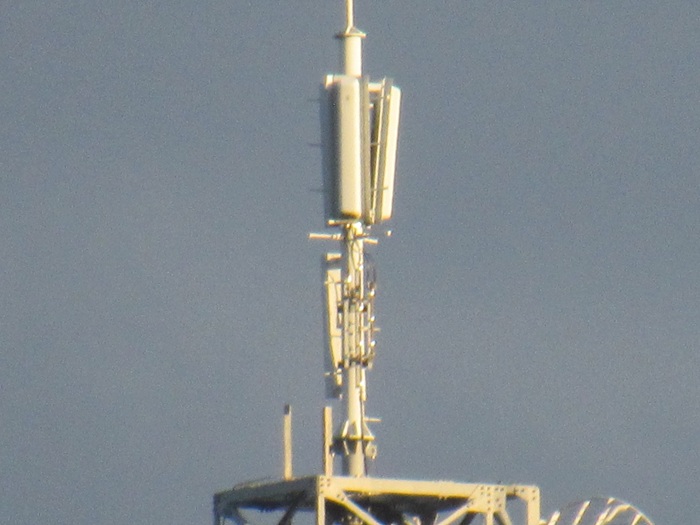

麓から遠望撮影した送信アンテナです。

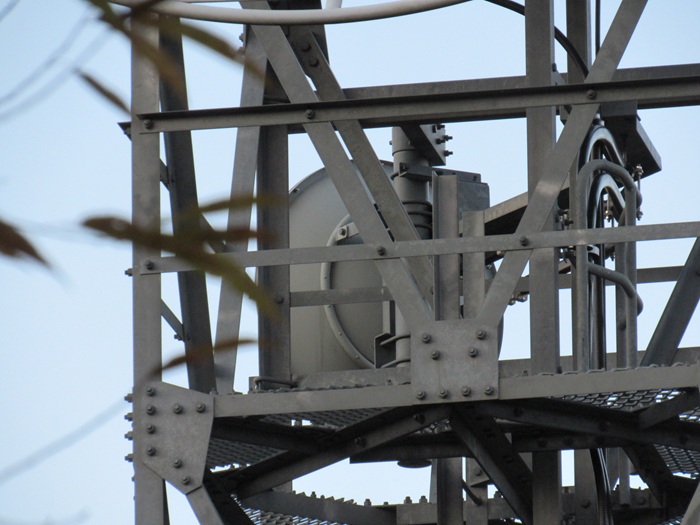

TTL送信アンテナ

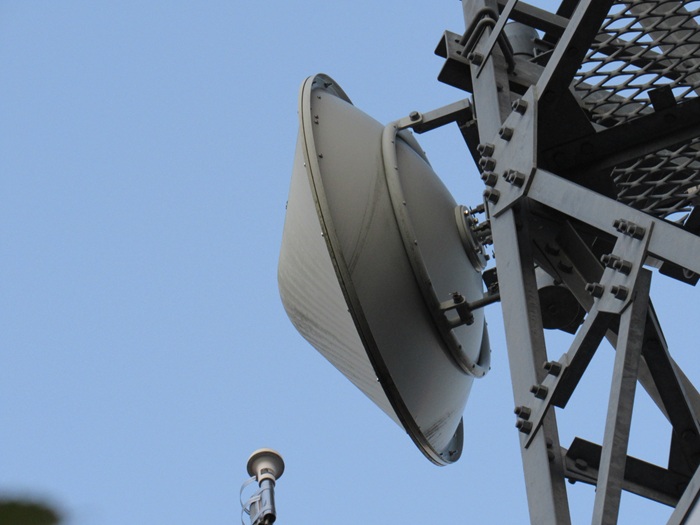

信濃町テレビ中継局へのTTLを送信しているプレートパラボラです。

・1.2mΦSHF帯プレートパラボラ(全局共用:信濃町テレビ中継局向けにTTL送信)

別の角度から撮影。

送信アンテナ

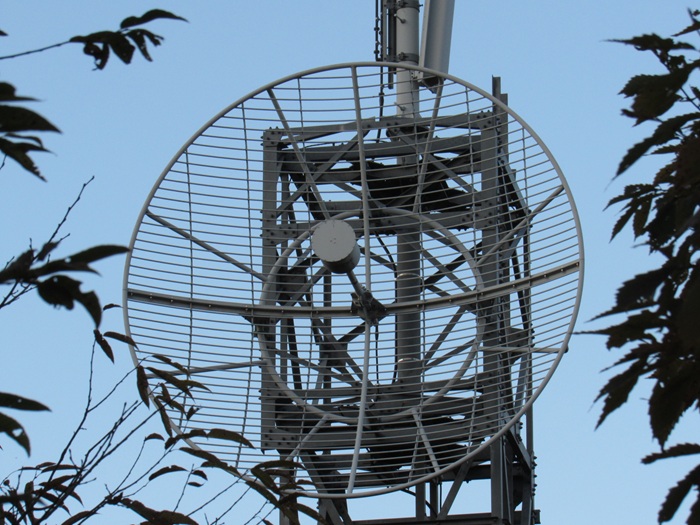

全局共用のテレビ受信アンテナです。

・4mΦグリッドパラボラ(全局共用:美ヶ原(長野)基幹局を放送波受信)

見上げショット。

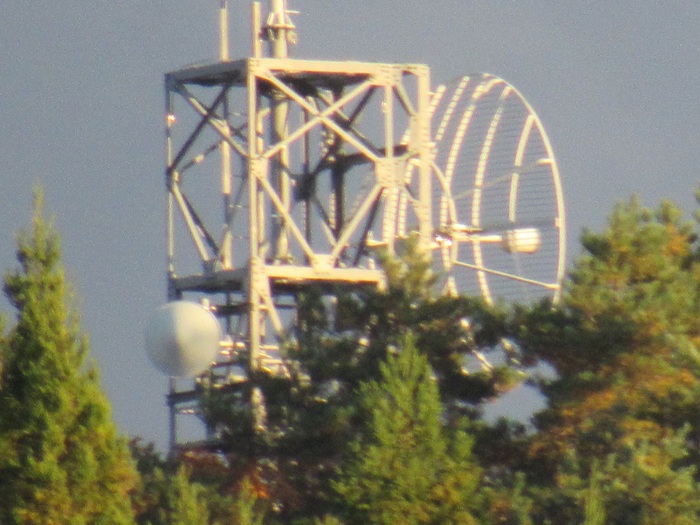

麓から撮影した受信アンテナです。
こちら向きのプレートパラボラは信濃町送りのTTLアンテナです。

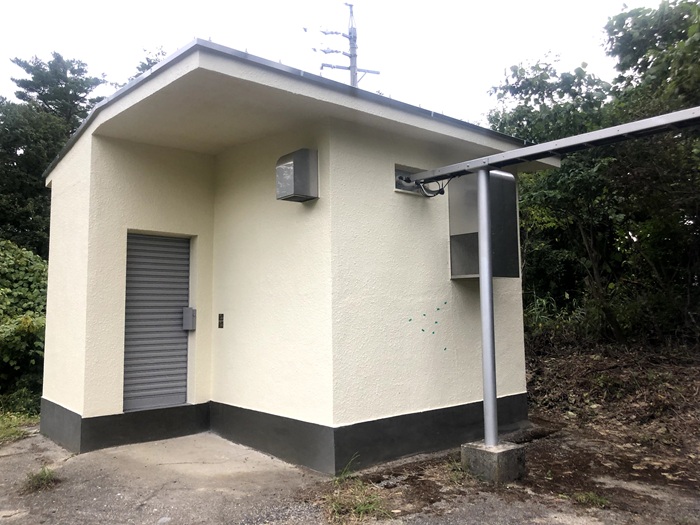

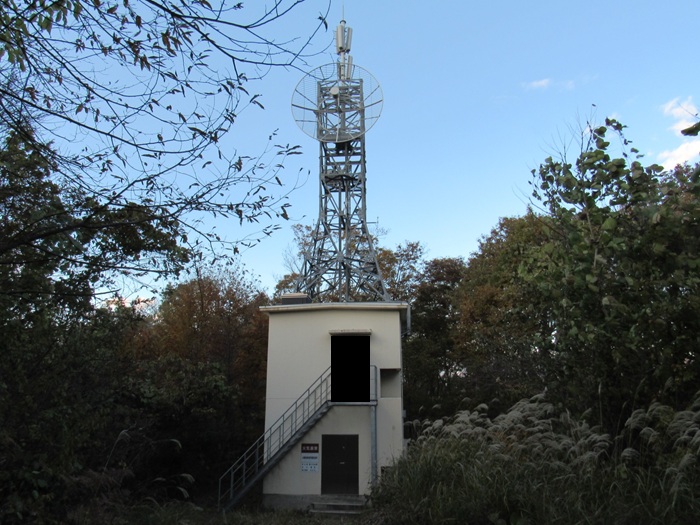

局舎

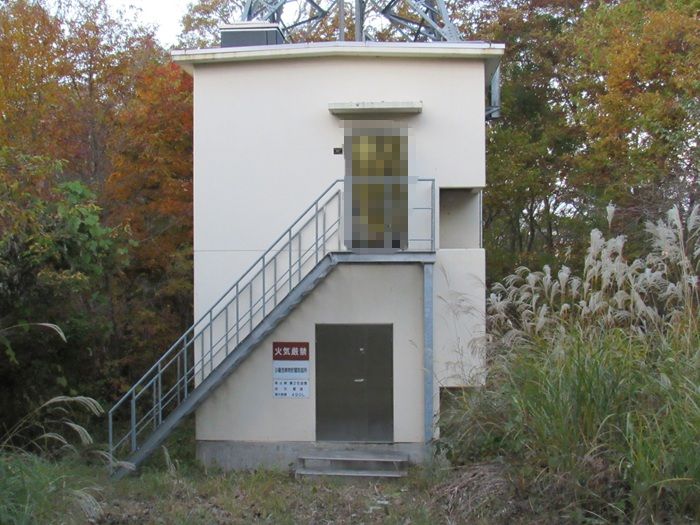

全局共用の局舎です。

表札もありました。

その他

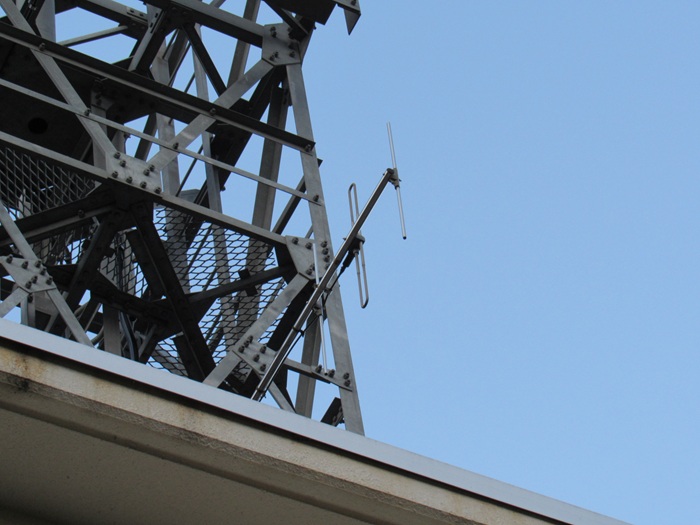

長野県の送信所でよく見かける八木アンテナです。

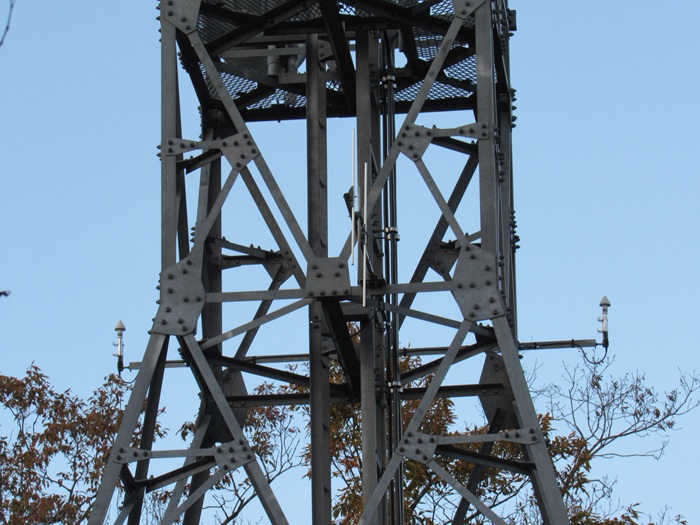

GPSアンテナは2つありました。

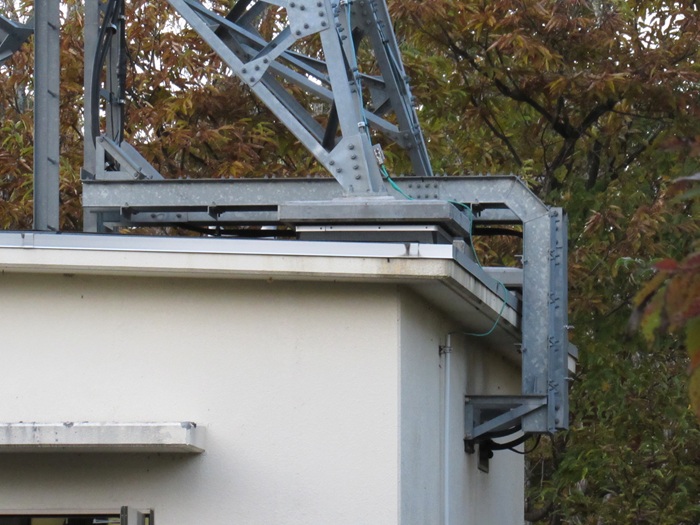

屋上のケーブルラックです。

NHK-FM中継局

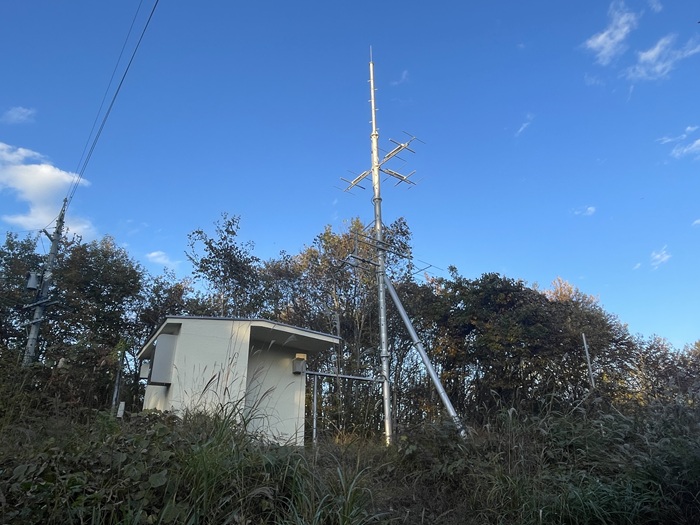

つづいて「NHK牟礼FM中継放送所」を解説していきます。
デジタル送信所の少し手前にあります。

送信アンテナ

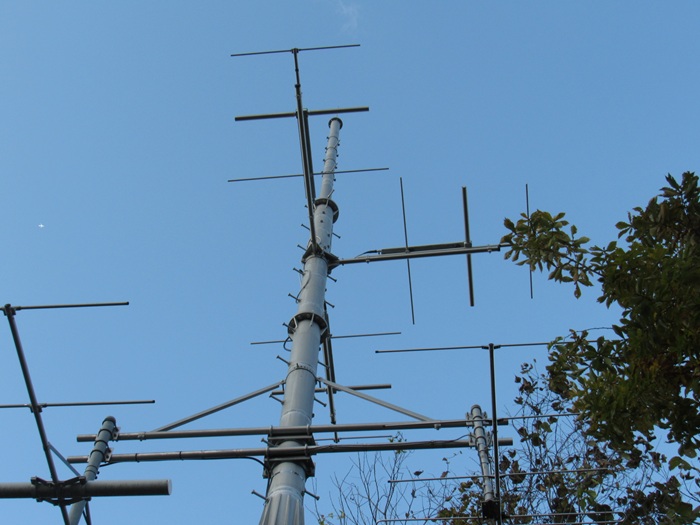

NHK-FMの送信アンテナです。

・八木3素子1段3面(NHK-FM)

別の角度から撮影。

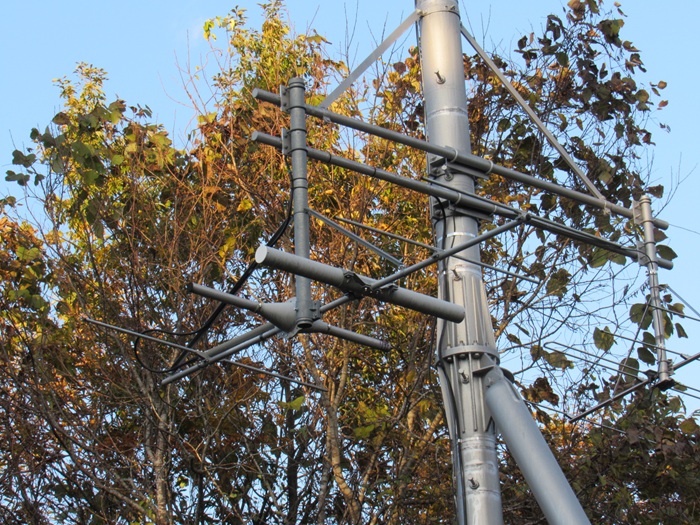

受信アンテナ

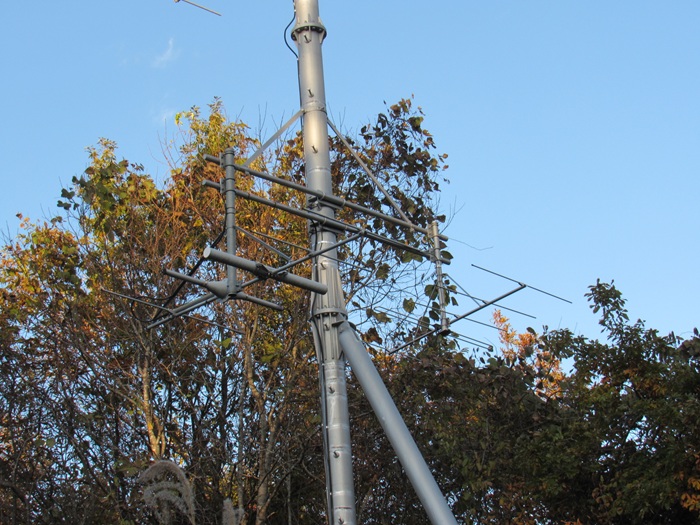

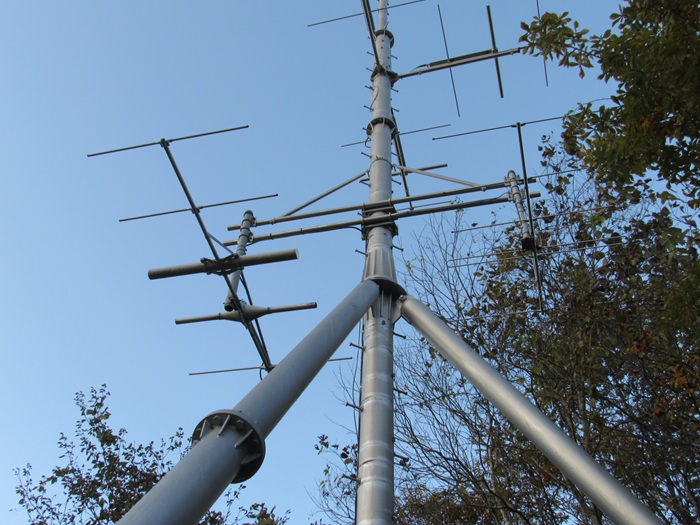

NHK-FMの受信アンテナです。

・八木5素子×1(NHK-FM:美ヶ原(長野)基幹局を放送波受信)
※右側は予備orモニターアンテナだと思います。

受信アンテナを拡大しました。

別の角度から撮影。右側は予備アンテナだと思います。

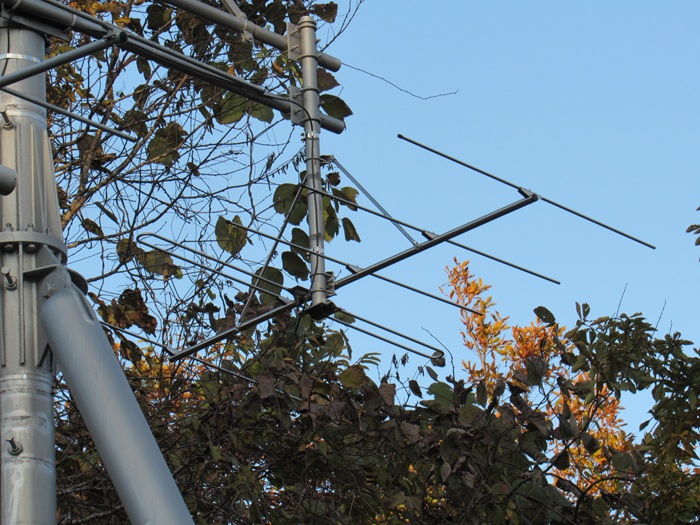

予備アンテナ(他局モニターアンテナ?)は家庭用のものを使っていました。

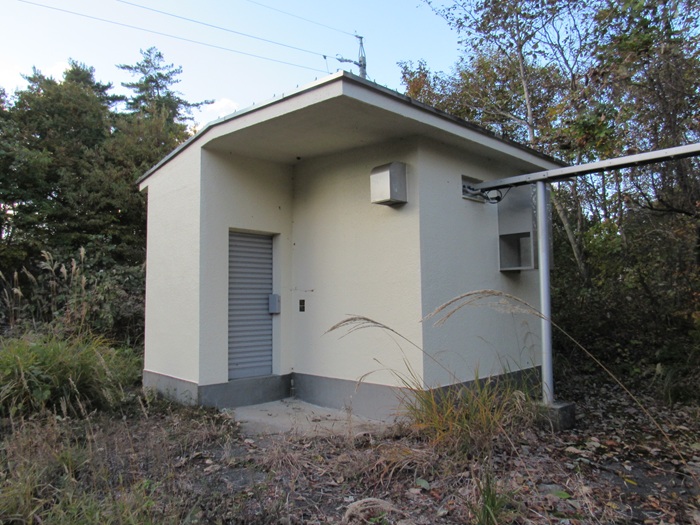

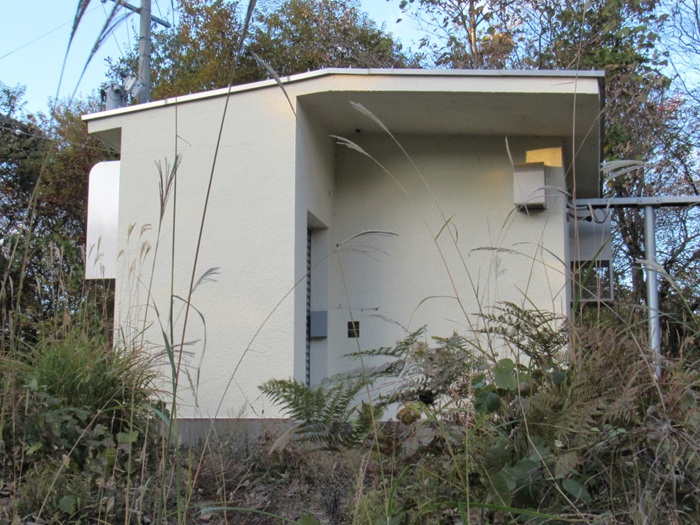

局舎

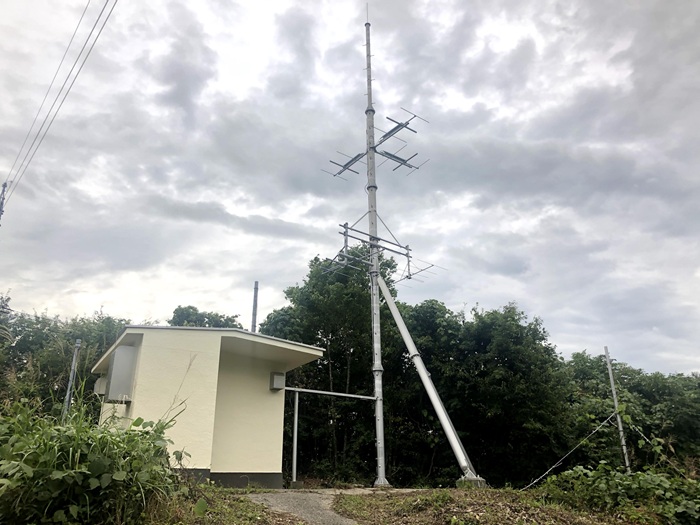

NHK-FMの局舎です。
アナログテレビ局舎にFMも同居していたが、現在はデジタルテレビは隣接する全局共用送信所へ移ったのでFM専用になっています。

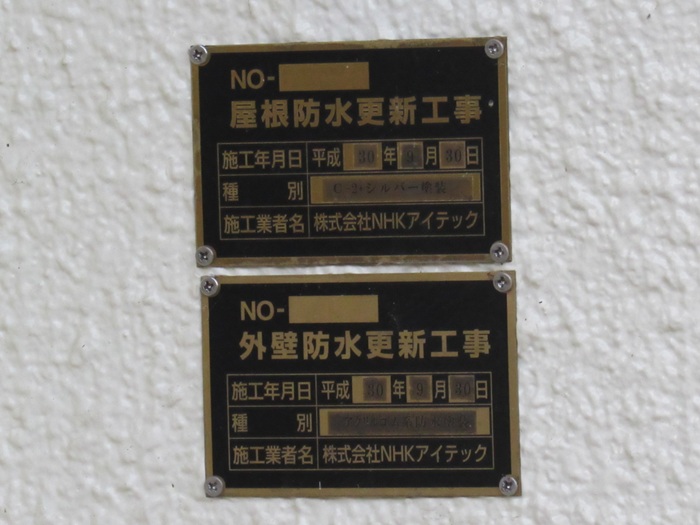

局舎には塗装に関する表示のみ付いていました。
表札を取り外した跡もありました。

少し角度を変えて撮影。

その他

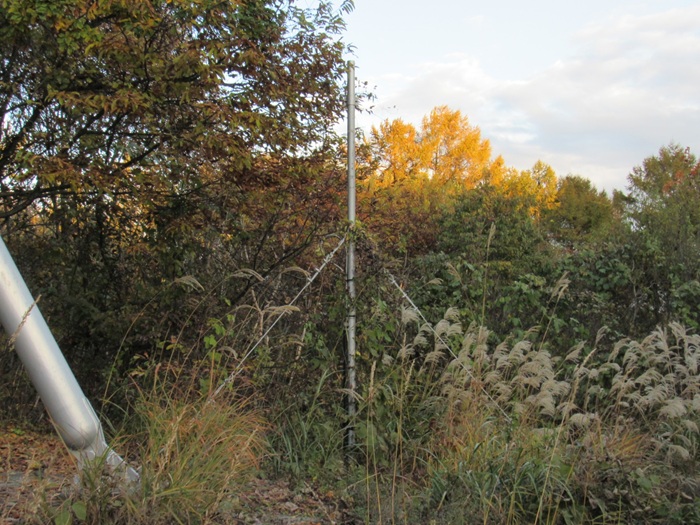

地面に使用されていない鉄柱があります。
元々は地面の鉄柱にFM受信アンテナが付いていたのかもしれません。

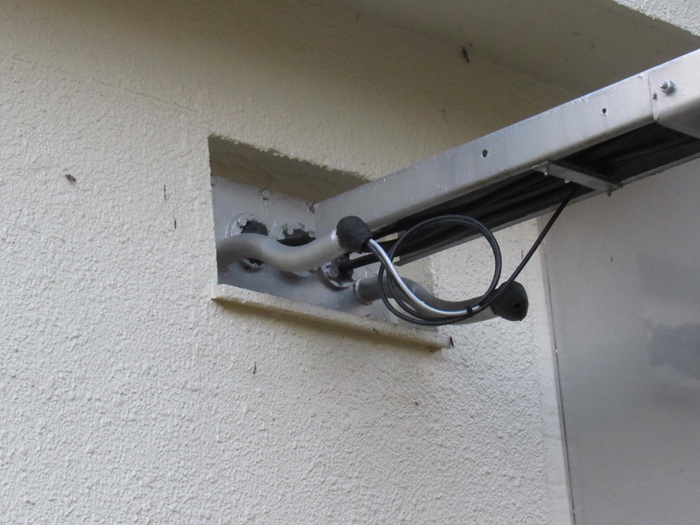

局舎に出入りしているケーブルです。
送受信関係のケーブル+予備受信アンテナのケーブルのみなのでシンプルです。

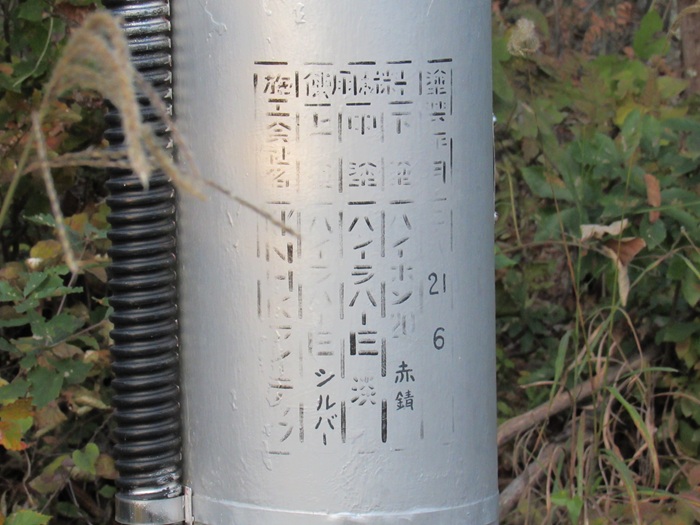

送信塔の塗装に関する表示です。

テレビ送信所側から撮影したFM送信所です。

道のり

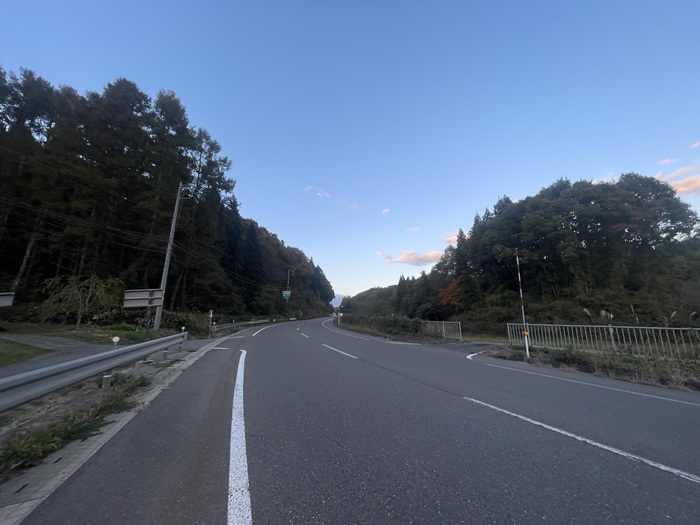

国道18号沿い「ファミリーレストラン白樺」を少し過ぎた辺りに山に入っていく道があります。

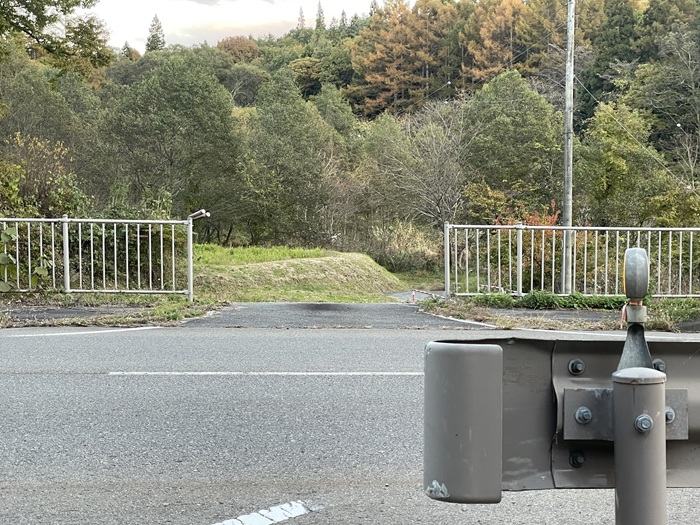

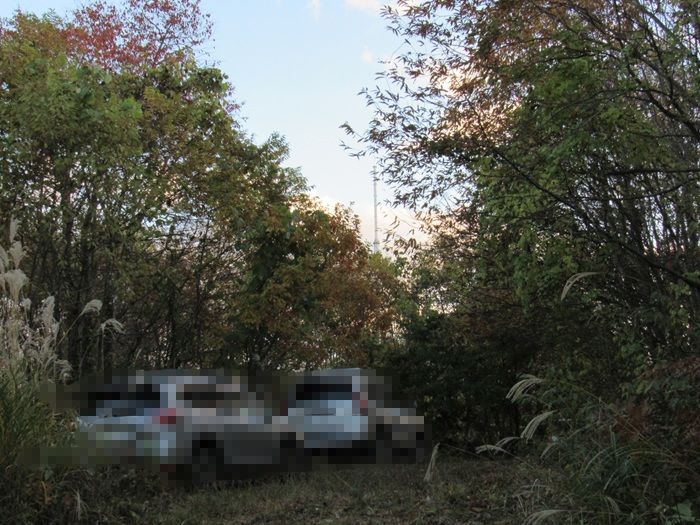

こんな感じの道を入っていきます。

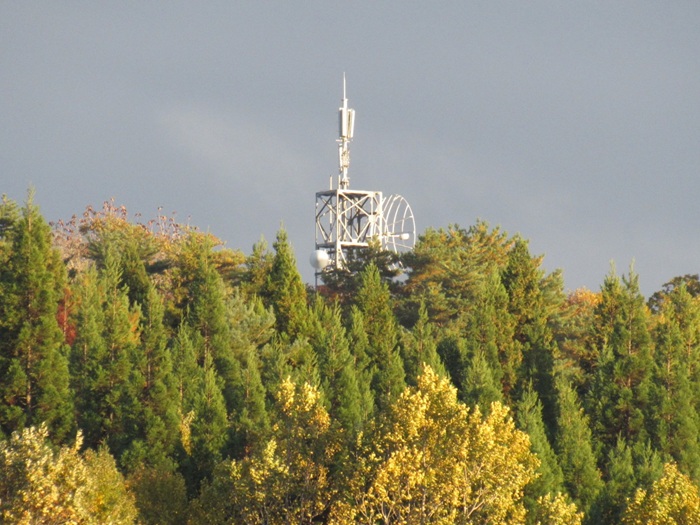

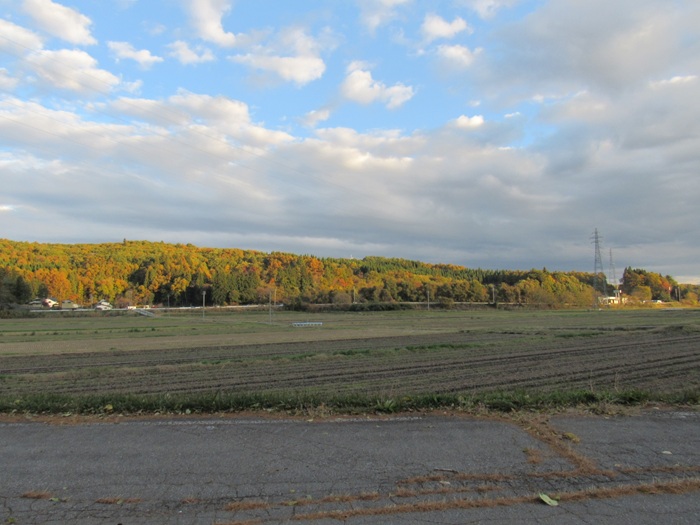

遠望撮影

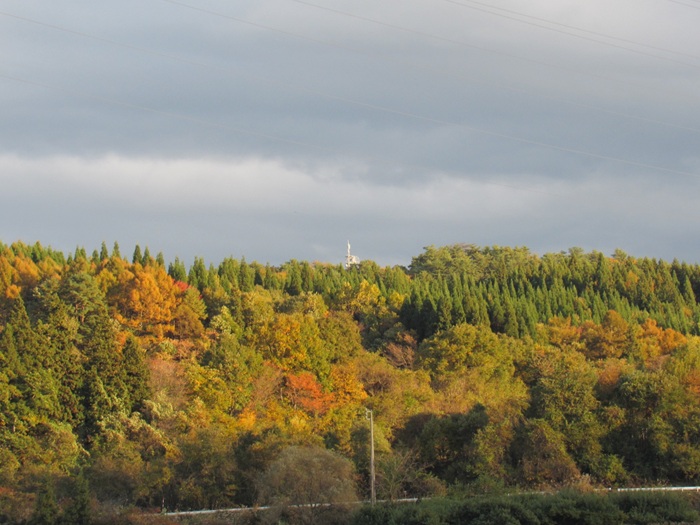

富士里簡易郵便局付近から遠望撮影しました。

中央にテレビ中継局が見えます。

こちら向きのプレートパラボラは信濃町局へのTTL送り用アンテナです。
送信所の様子がよくわかります。

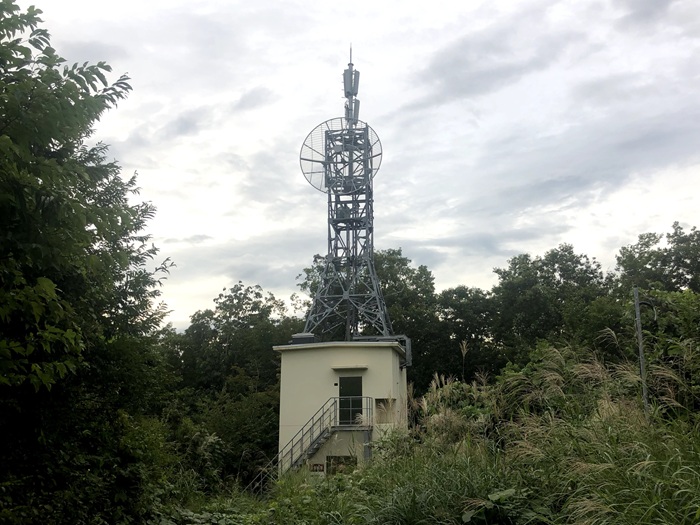

2018年09月12日訪問分

2018年09月12日に訪問した際の画像です。
初訪問時の写真ですが、サイト開設当初の編集手法のためお見苦しい点がございます。

テレビ中継局

まずはテレビ中継局から解説していきます。

送信アンテナ

全局共用の送信アンテナです。

・4L双ループ2段1面+1段2面(全局共用)

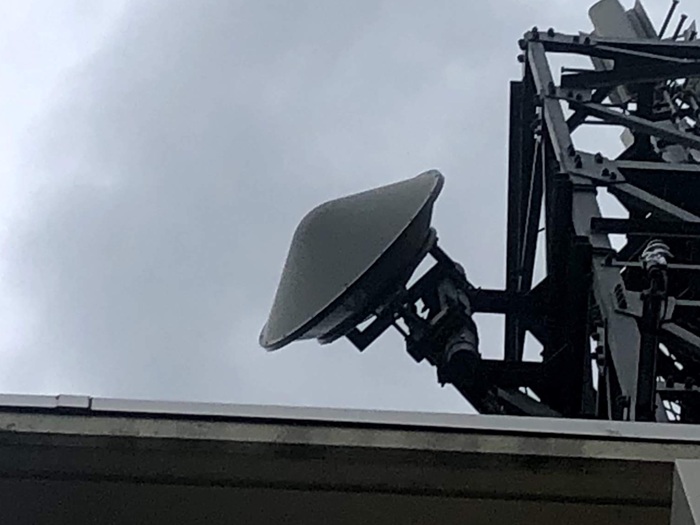

TTL送信アンテナ

信濃町テレビ中継局へのTTLを送信しているプレートパラボラです。

・1.2mΦSHF帯プレートパラボラ(全局共用:信濃町テレビ中継局向けにTTL送信)

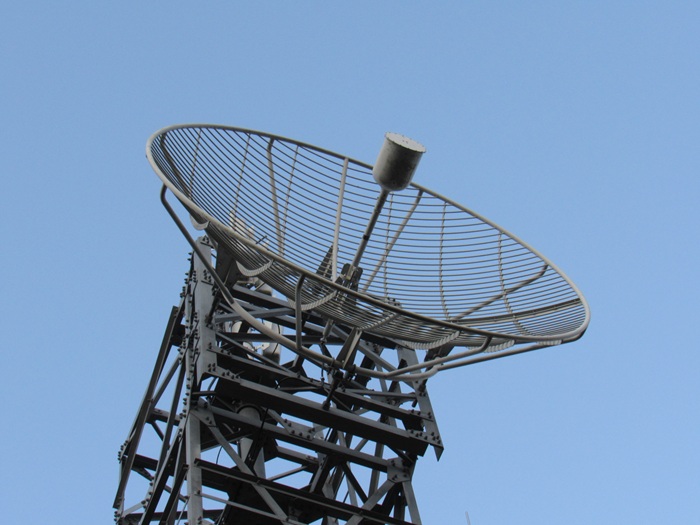

受信アンテナ

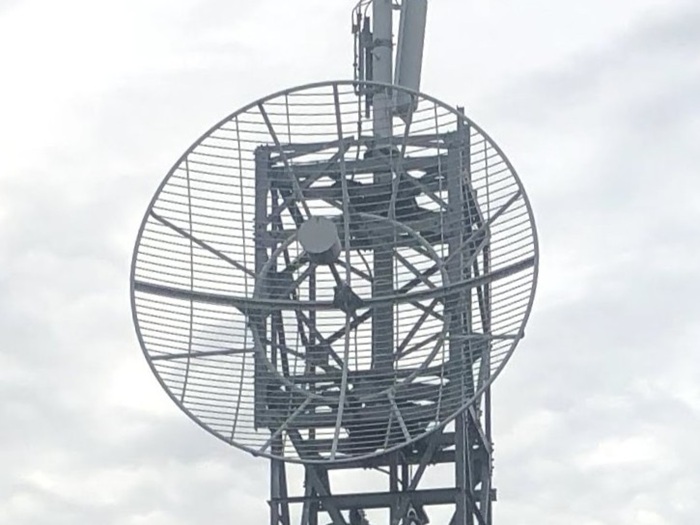

全局共用の受信アンテナです。

・4mΦグリッドパラボラ(全局共用:美ヶ原を放送波受信)

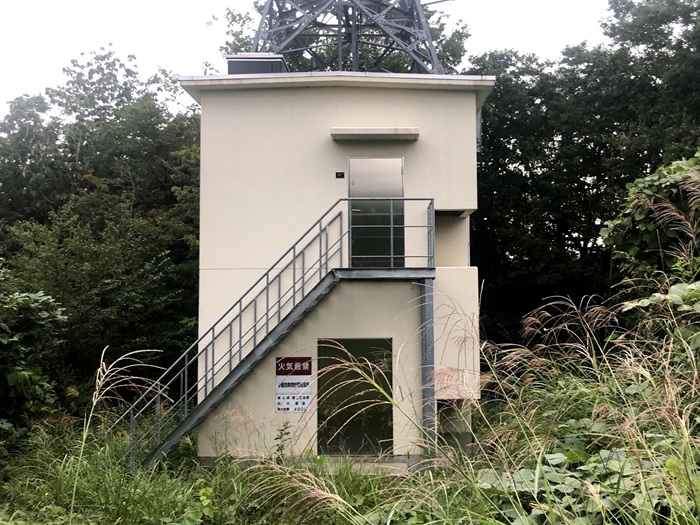

局舎

全局共用の局舎です。

表札もありました。

NHK-FM中継局

つづいて「NHK牟礼FM中継放送所」を解説していきます。

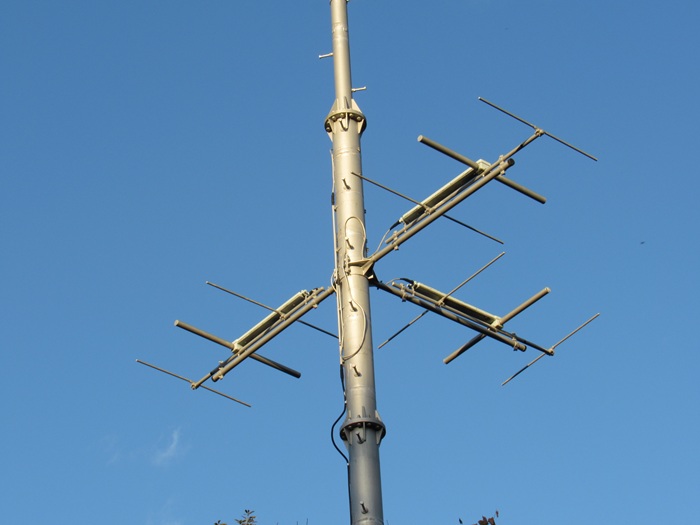

送信アンテナ

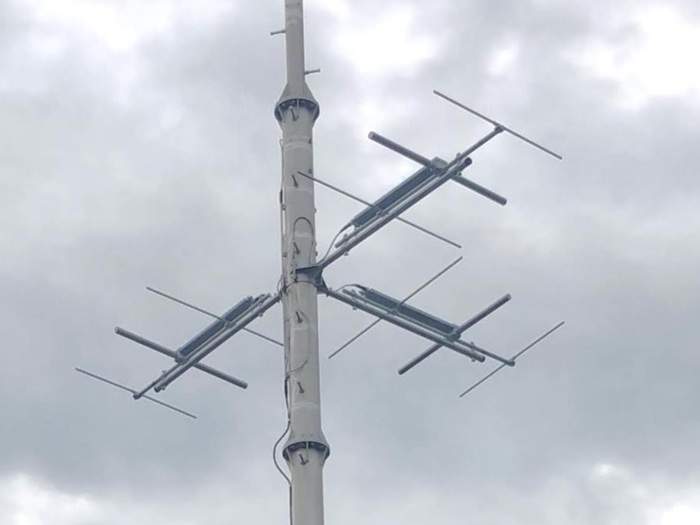

NHK-FMの送信アンテナです。

・八木3素子1段3面(NHK-FM)

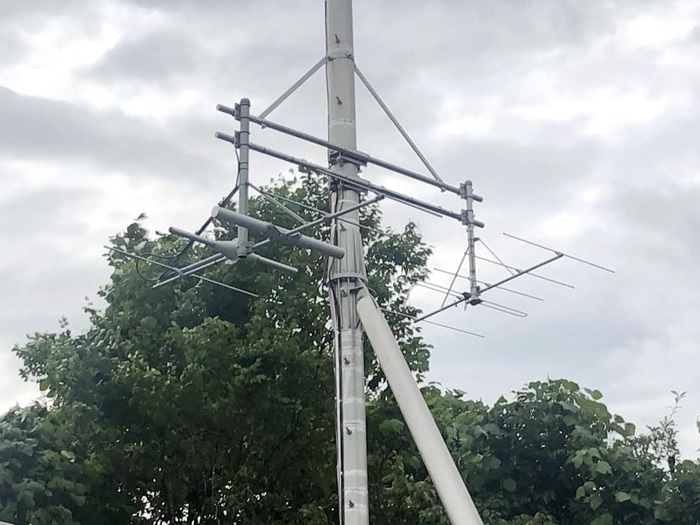

受信アンテナ

NHK-FMの受信アンテナです。

・八木5素子×1(NHK-FM:美ヶ原を放送波受信)
※右側は予備orモニターアンテナだと思います。

局舎

NHK-FMの局舎です。
アナログテレビ局舎に同居していたが現在はFM専用になっています。

その他

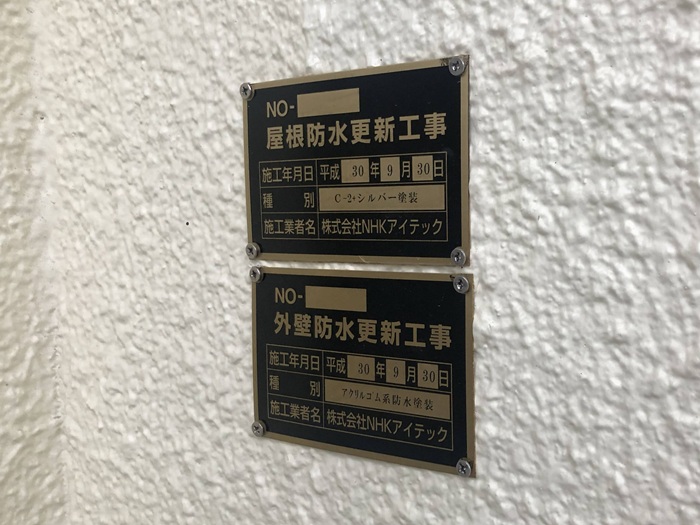

局舎の塗装に関する表示です。

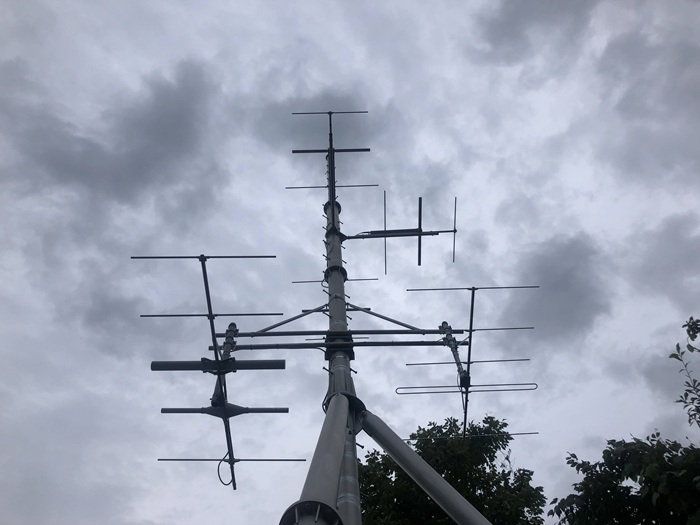

送信塔を見上げショット。

おまけ

地蔵有り　除雪注意の標識がありました。
雪国特有の標識ですね。
