八千穂テレビ中継局(長野県・南佐久郡佐久穂町)

「長野県南佐久郡佐久穂町穂積字穴原(蟻山中腹)」にあるデジタルテレビ中継局です。
他サイトさまの情報によると、アナログ時代は「NHK・民放3社」と少し離れた位置で「NBS単独」の2グループに分かれていたらしいです。
局舎は「NHK・SBC共用」「TSB・ABN共用」と少し離れた位置にあった「NBS単独」で分かれていたそうです。

■初回訪問日:2019年11月25日
■最終訪問日:2025年11月07日

2025年11月07日訪問分

2025年11月07日に訪問した際の画像です。
約6年ぶりの再訪問です。夕暮れ時の訪問につき画像が暗めです。

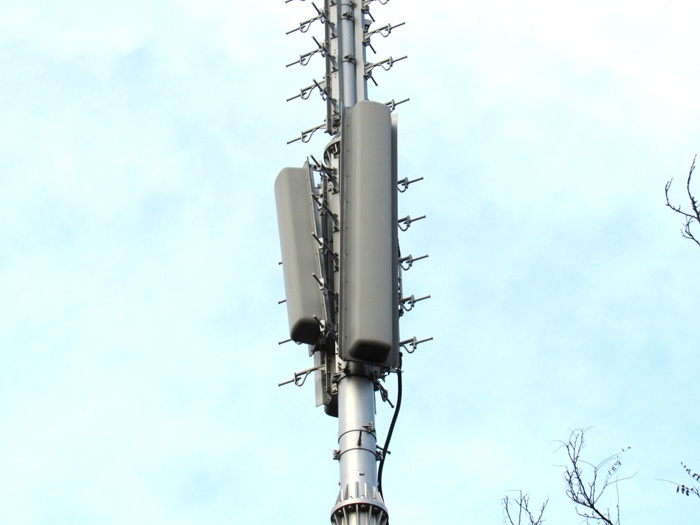

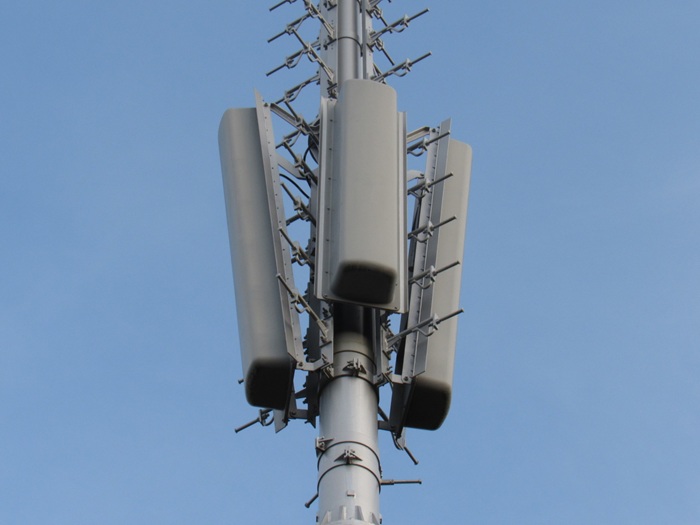

送信アンテナ

全局共用のテレビ送信アンテナです。

・6L双ループ1段2面+4L双ループ1段1面(全局共用)

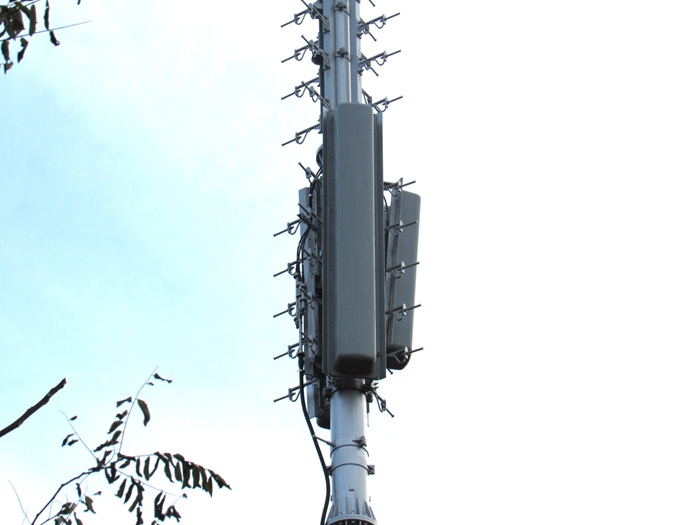

別の角度から撮影。

さらに別の角度から撮影。

受信アンテナ

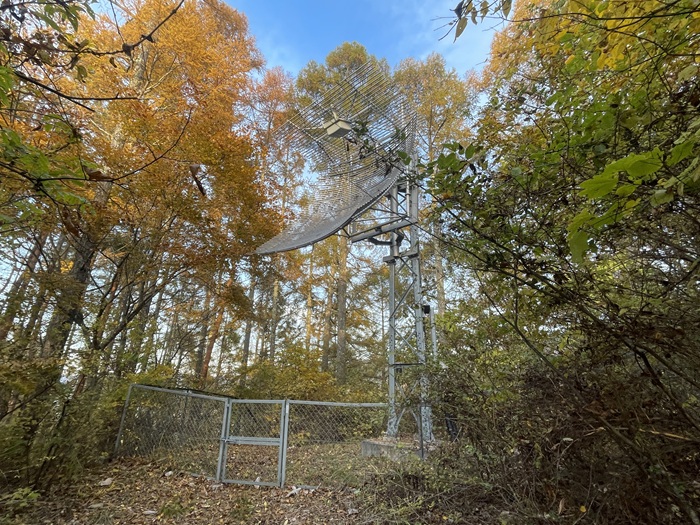

送信点から直線距離で北東に約140m離れた場所にある全局共用の受信アンテナです。

・オフセットグリッドパラボラ(全局共用:美ヶ原局を放送波受信)

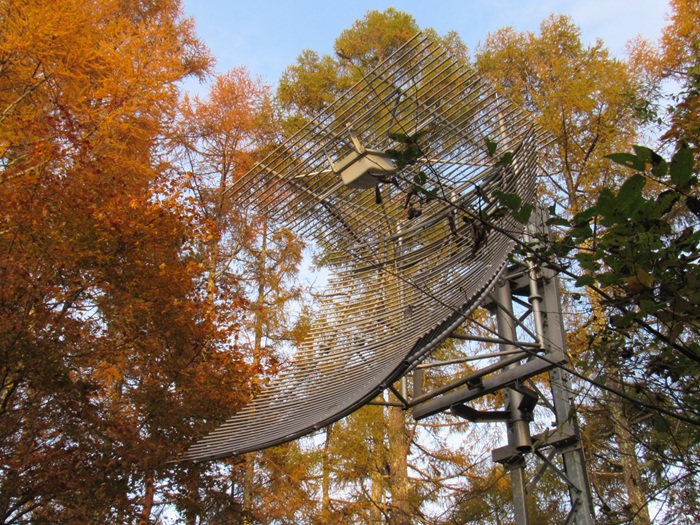

受信アンテナを拡大。

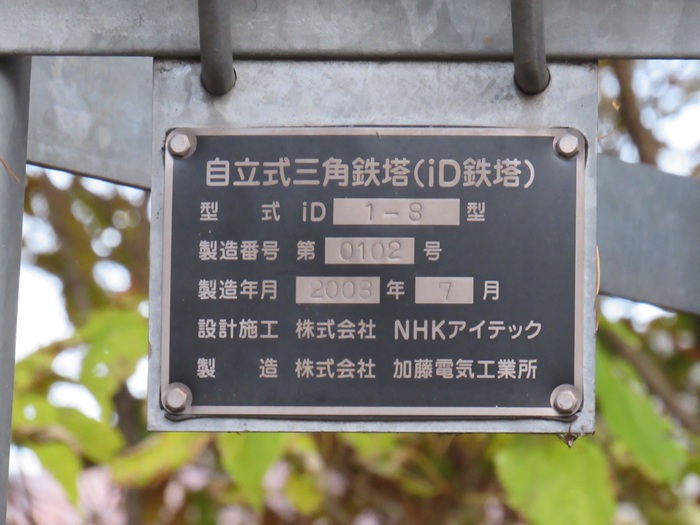

受信柱の銘板です。

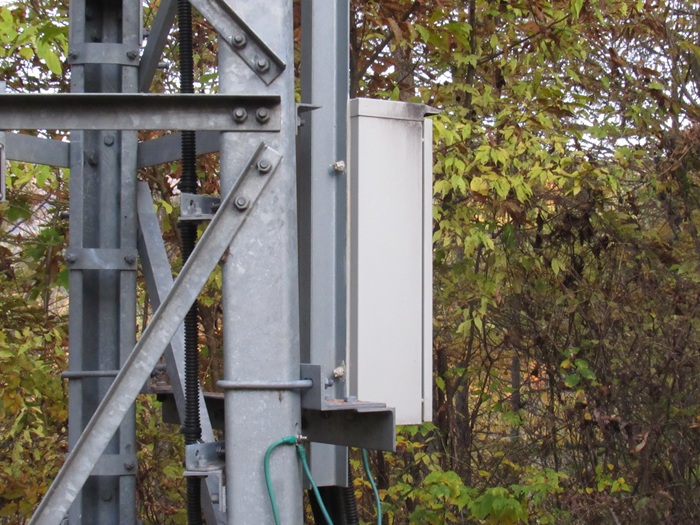

受信点の成端函です。

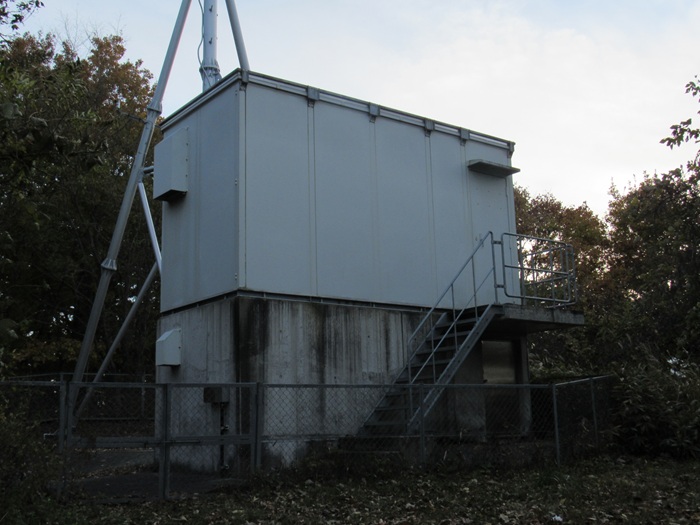

局舎

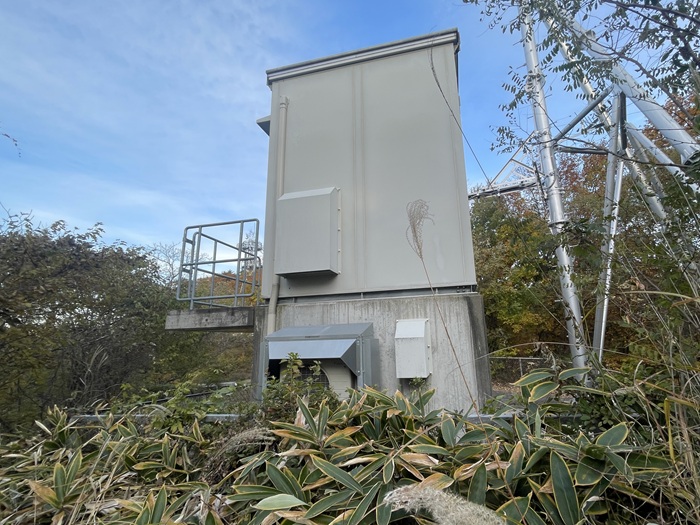

全局共用の局舎です。
デジタル化の際にアナログ局舎付近に新築されました。

別の角度から撮影。

遠望撮影

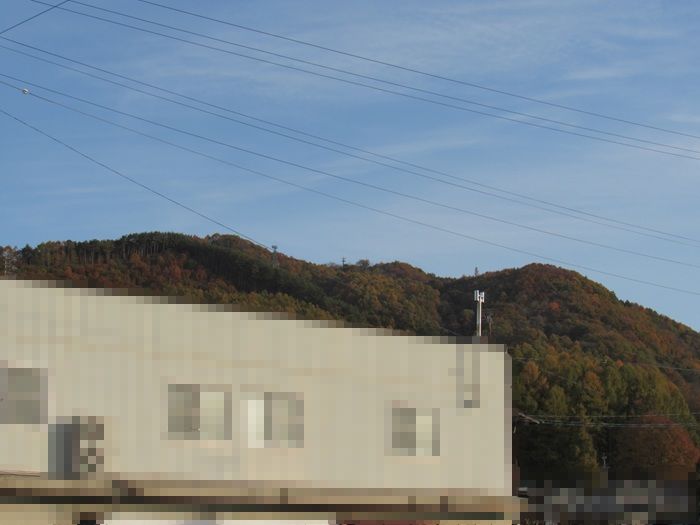

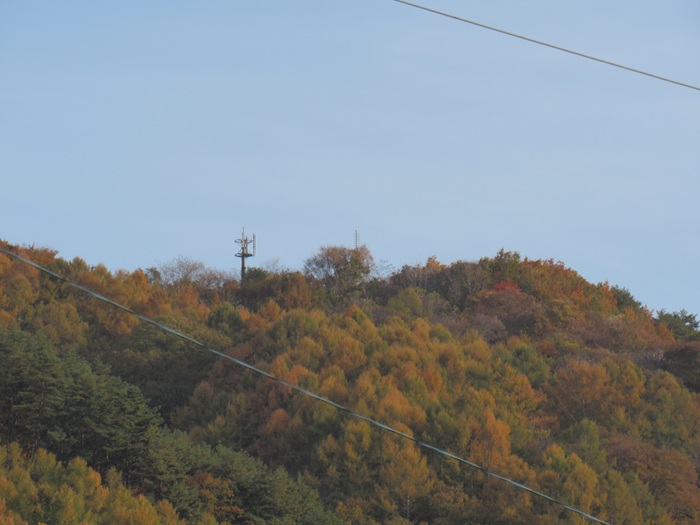

麓の集落から見える送信所の様子です。

少し拡大しました。左側が携帯電話基地局、右側にテレビ送信所。

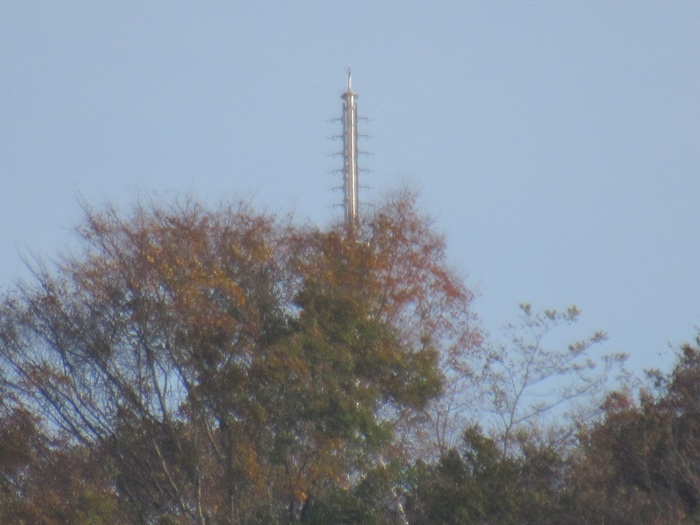

テレビ送信所を拡大。

その他

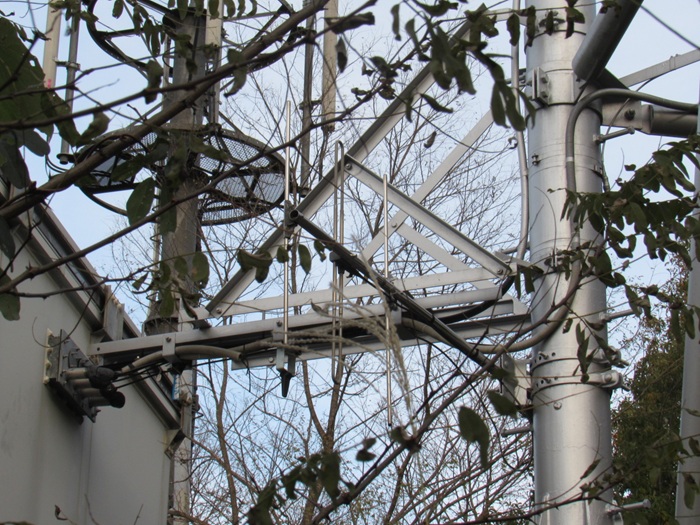

長野県の送信所でよく見かける垂直八木アンテナです。

機器の監視・通報用アンテナです。

もうひとつあります。

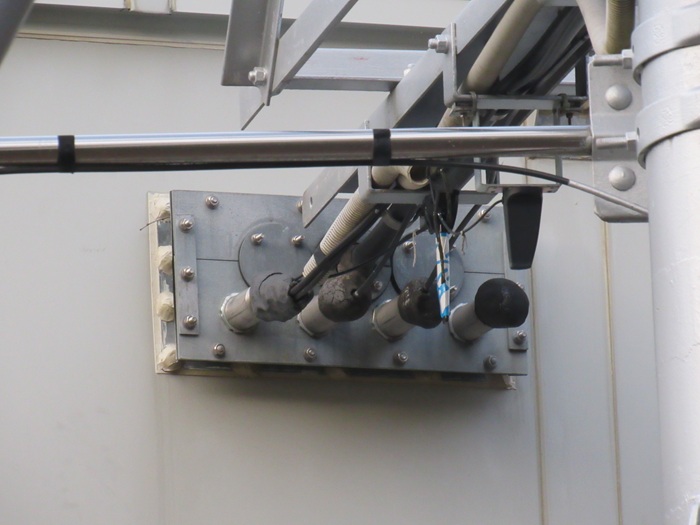

局舎から伸びるケーブルです。

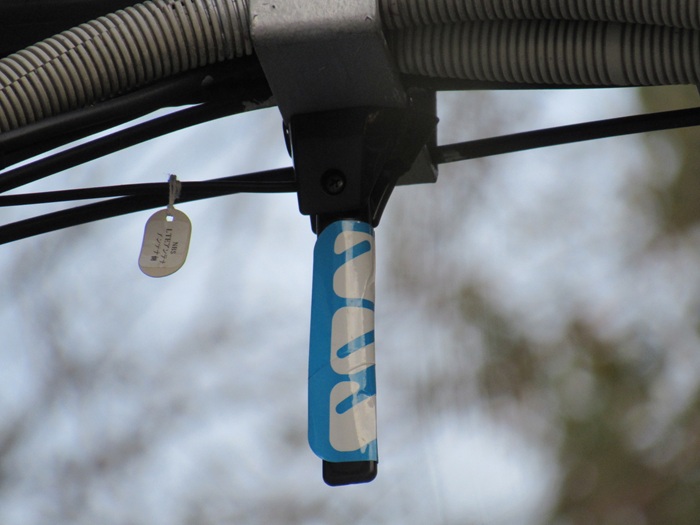

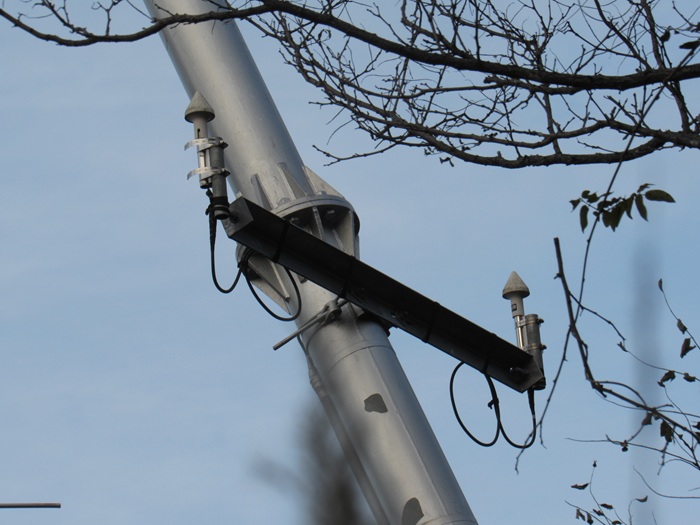

GPSアンテナは2つありました。

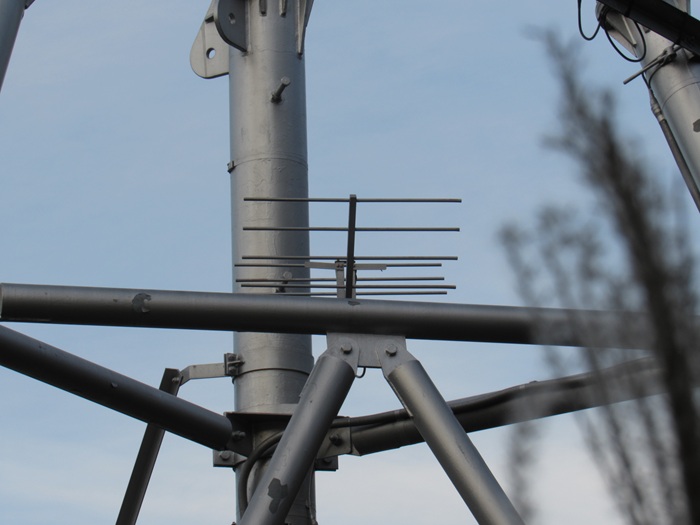

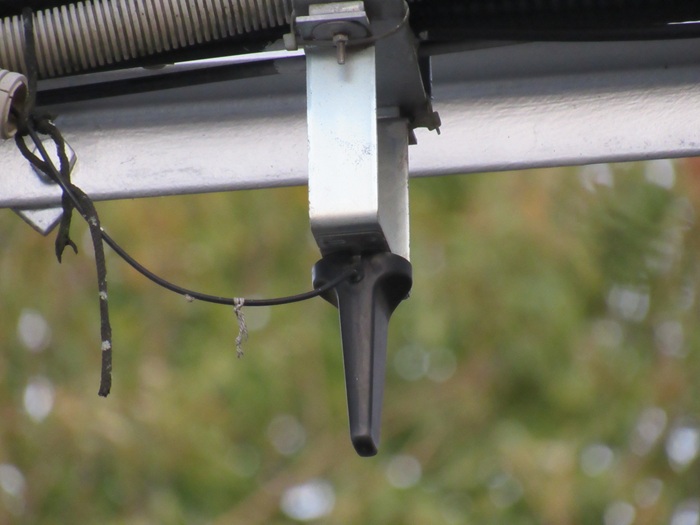

自局のモニターアンテナです。

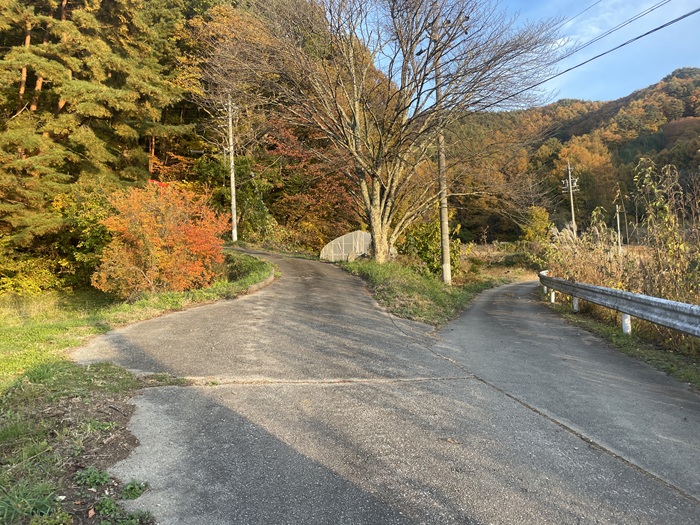

麓の集落から舗装路が続いていました。

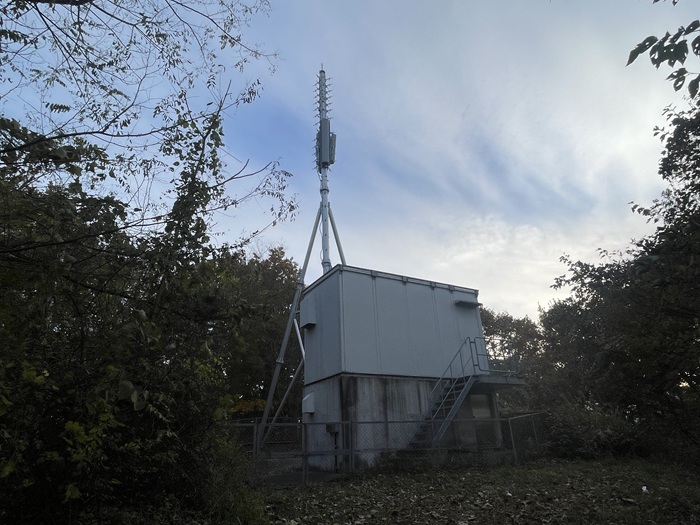

最後に角度を変えて全体像。

その他の無線局

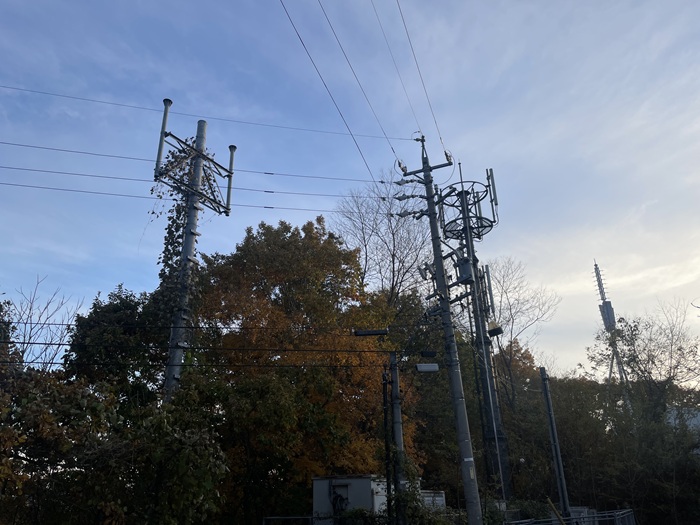

送信所の脇にある携帯電話基地局です。auとドコモで共用しているようです。

長野県の無線局らしいです。

2019年11月25日訪問分

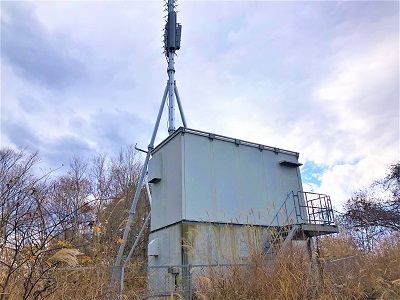

2019年11月25日に訪問した際の画像です。
サイト開設当初の編集手法のためお見苦しい点がございます。

送信アンテナ

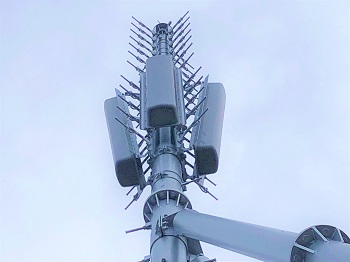

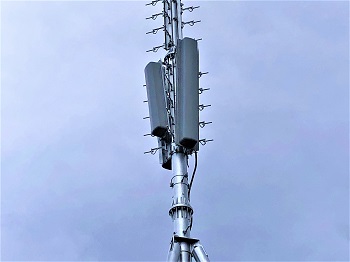

全波共用デジタルテレビ送信アンテナ。
双ループ6L1段2面+4L1段1面のようです。


別角度から撮影。

受信アンテナ

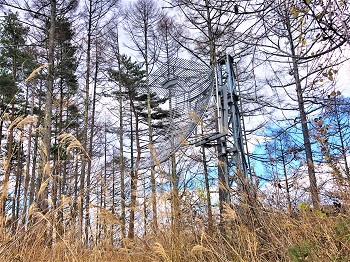

デジタルテレビはオフセットグリッドパラボラで放送波受信でした。
美ヶ原局を受けているようです。

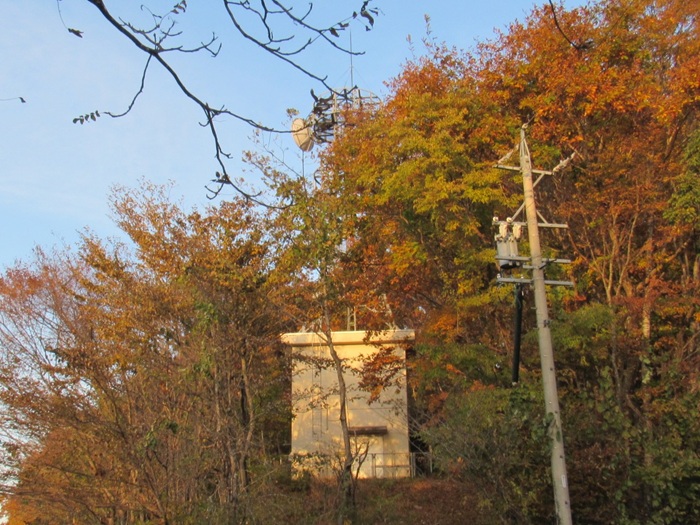

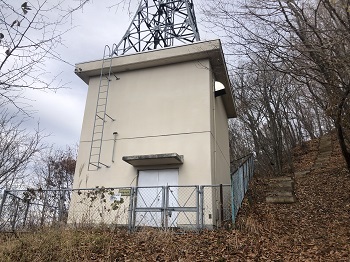

業務系無線局の局舎脇を通って、

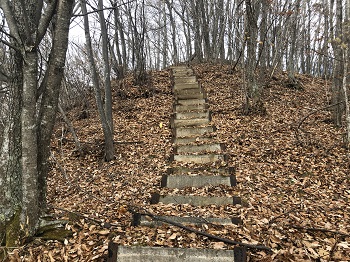

このような階段を少し登ると受信点があります。

局舎

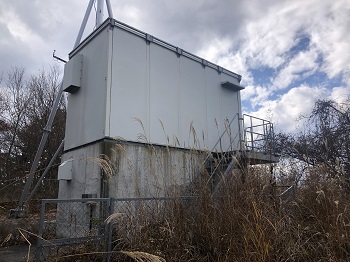

テレビは全社共用の局舎でした。

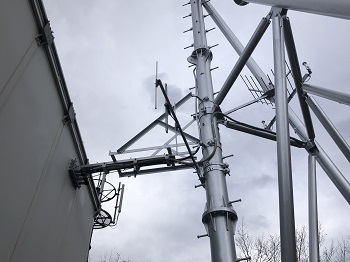

監視・通報用の回線用途に思われる謎の八木アンテナやGPSなどが確認できます。

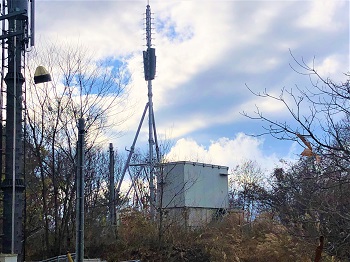

少し離れた場所から局舎を撮影しました。
