柿崎テレビ中継局(新潟県・上越市)

「新潟県上越市柿崎区柿崎6405(柿崎区総合事務所駐車場)」にあるテレビ中継局です。
この地域は弥彦山の基幹局の電波を受信できる地域ですが、、、
季節的要因などで新潟・秋田の両基幹局の混信が起こることが判明したため、急遽設置されたデジタル新局のテレビ中継局です。
アナログ時代に同名のテレビ中継局はありましたが、歴史的には繋がりのない中継局です。
(場所も当地ではなく、NHKのみ置局で柏崎市大清水の権現山にありました。)

■初回訪問日:2025年11月06日
■最終訪問日:2025年11月06日

2025年11月06日訪問分

2025年11月06日に訪問した際の画像です。
当日は日本海型の冬型天気といった感じで雲が多めでした。

送信アンテナ

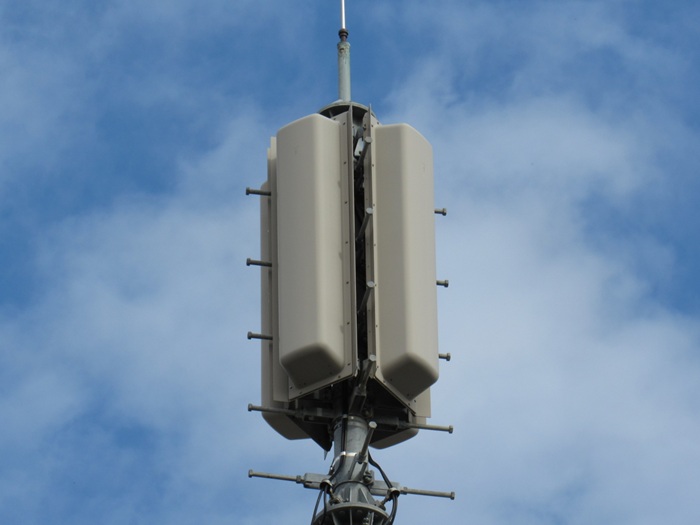

全局共用の送信アンテナです。

・4L双ループ1段4面(全局共用)

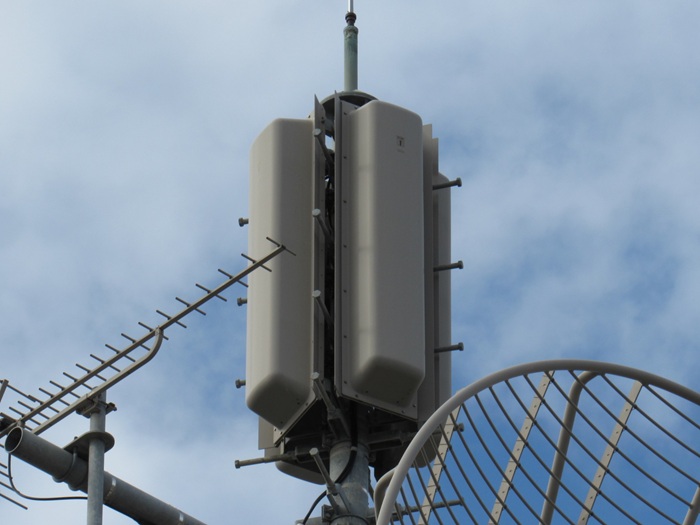

別の角度から撮影。

受信アンテナ

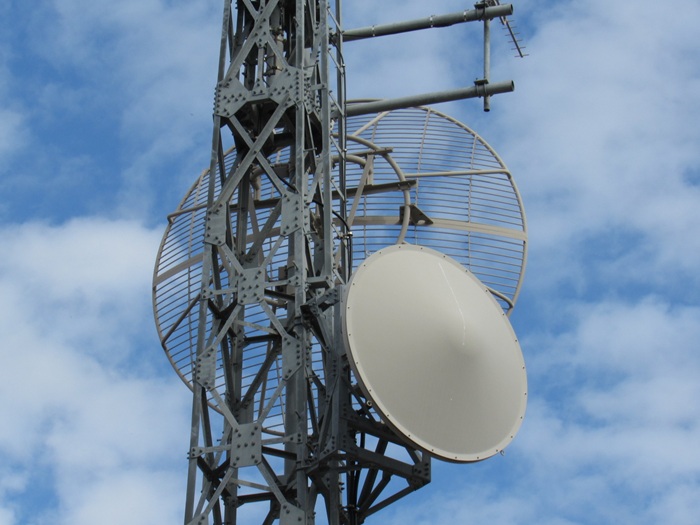

受信アンテナです。
放送波受信用のグリッドパラボラとTTL受信用のSHF帯プレートパラボラがあります。

・グリッドパラボラ(NST・TeNY・UXで3局共用?:弥彦山基幹局を放送波受信)
・SHF帯プレートパラボラ(NHK・BSNで共用:安塚TTL固定局を受信)

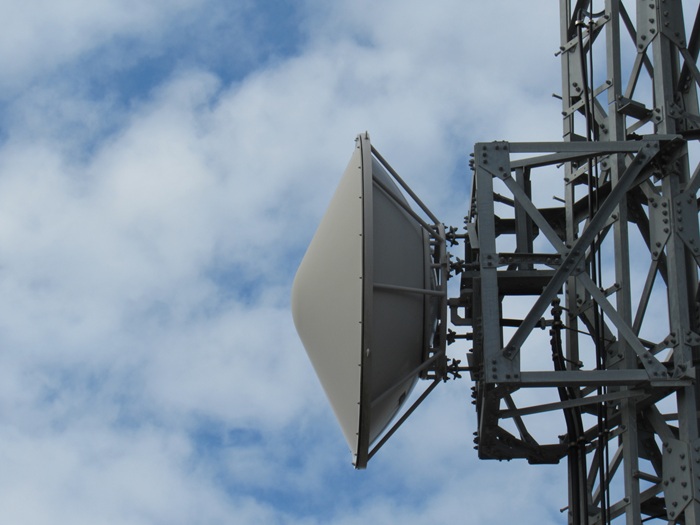

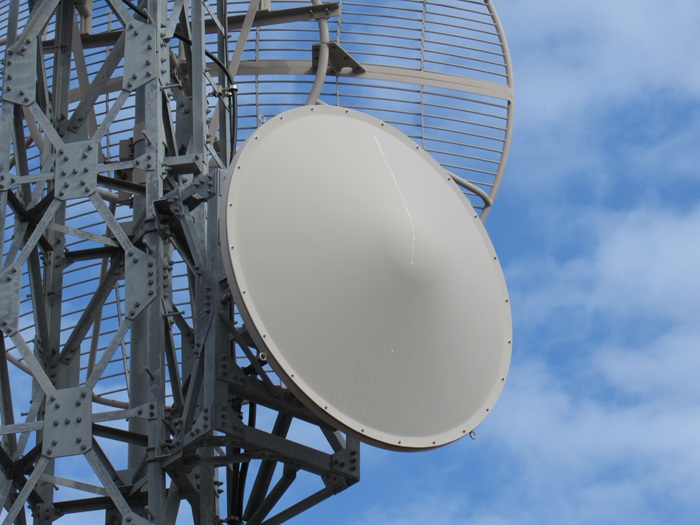

SHF帯プレートパラボラを拡大しました。

別の角度から撮影。

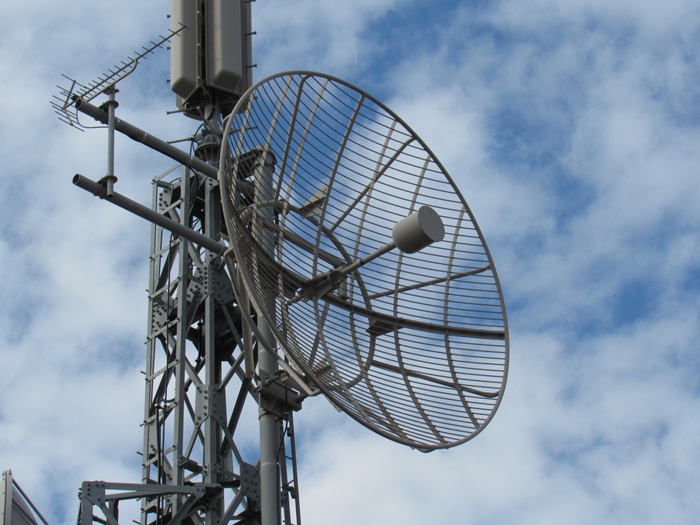

NST・TeNY・UXの3局共用で使用しているグリッドパラボラを拡大。

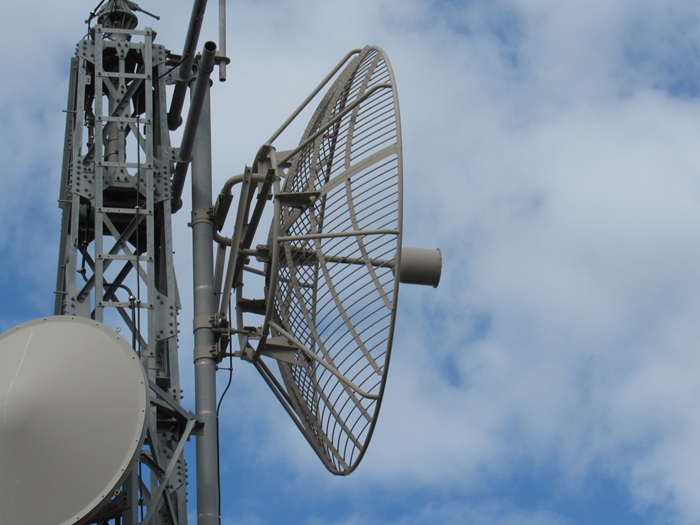

別の角度から撮影。

局舎

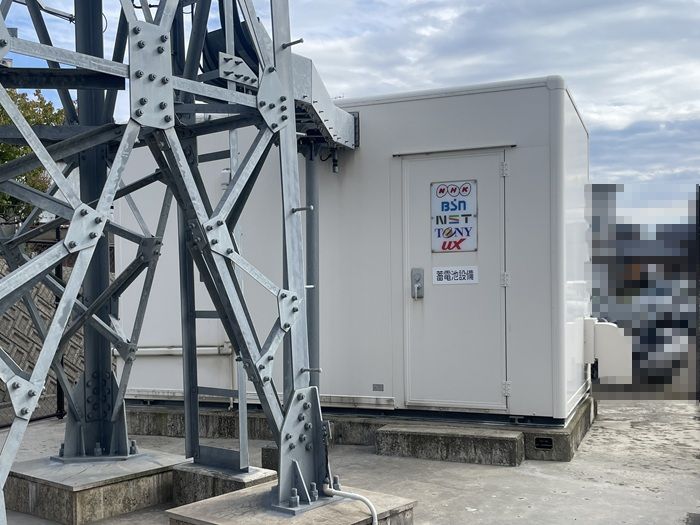

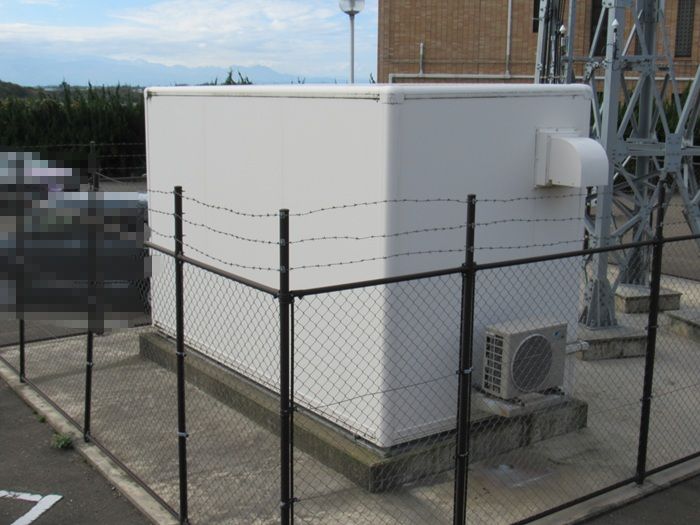

全局共用の局舎です。

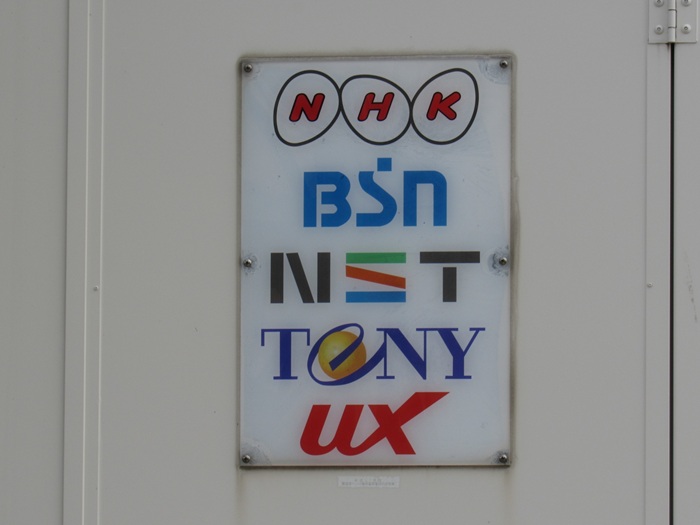

表札もありました。

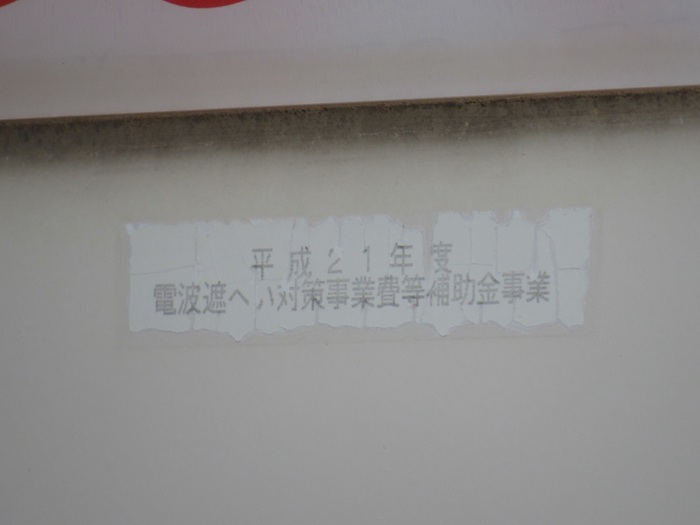

表札の下には補助金で整備した旨のテプラが貼られています。

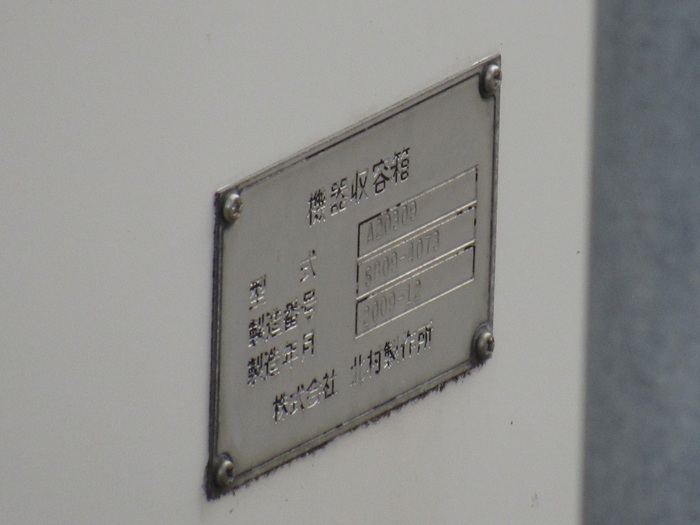

局舎の銘板です。

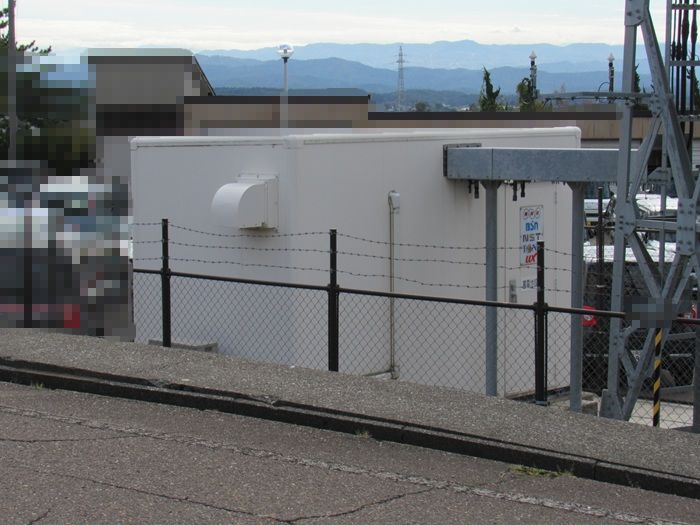

道路沿いから局舎を撮影。

さらに角度を変えて。

その他

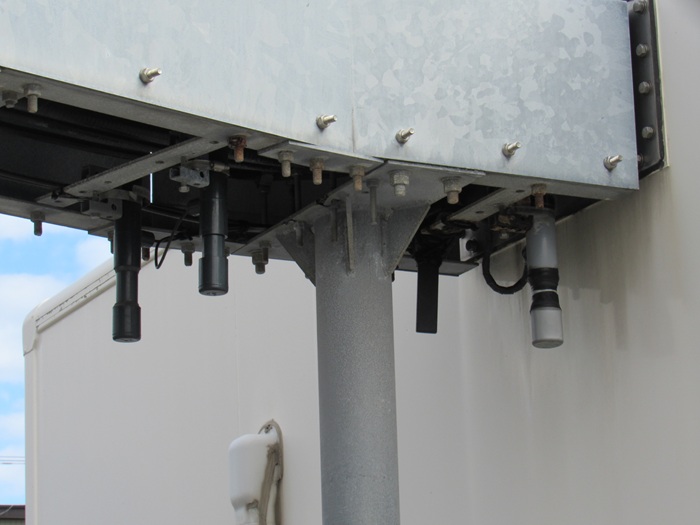

機器の監視・通報用アンテナです。4つあります。

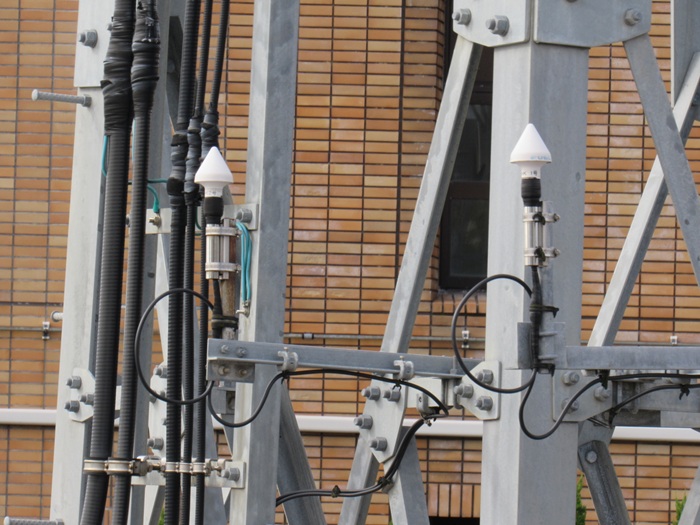

GPSアンテナは2つありました。

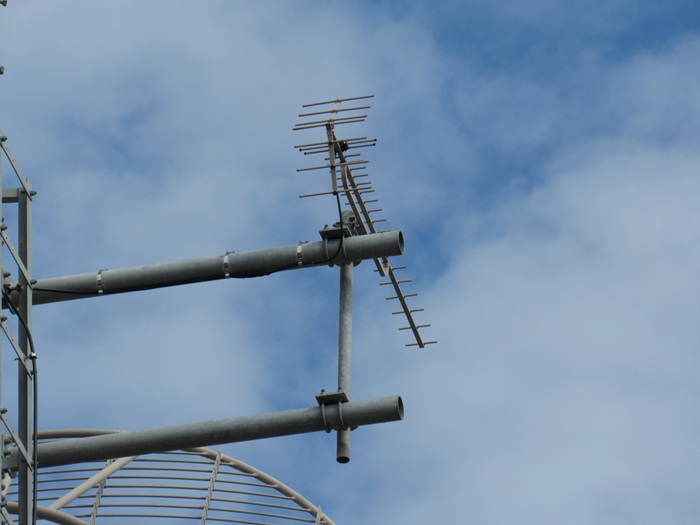

弥彦山もしくは秋田波をモニターしていると思われるアンテナです。

最後は角度を変えて全体像。
