小出テレビ中継局(新潟県・魚沼市)

「新潟県魚沼市虫野(無名山)」にあるテレビ中継局です。
鉄塔・局舎ともNHKと民放で別々にあります。
デジタル化の際にNHKはアナログ局舎を継続利用、民放はBSNのアナログ局舎に民放全局で集約する形になりました。
他サイトによると、アナログ時代はNHK、BSN、NST、TeNY・UXは2社共用の4塔の鉄塔が建っていたそうです。
付近にあるFMラジオの中継局は「大和FM中継局「FM PORT堀之内大和中継局(別ページ)」に掲載しています。

■初回訪問日:2020年04月14日
■最終訪問日:2025年10月02日

2025年10月02日訪問分

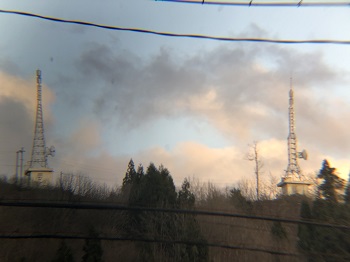

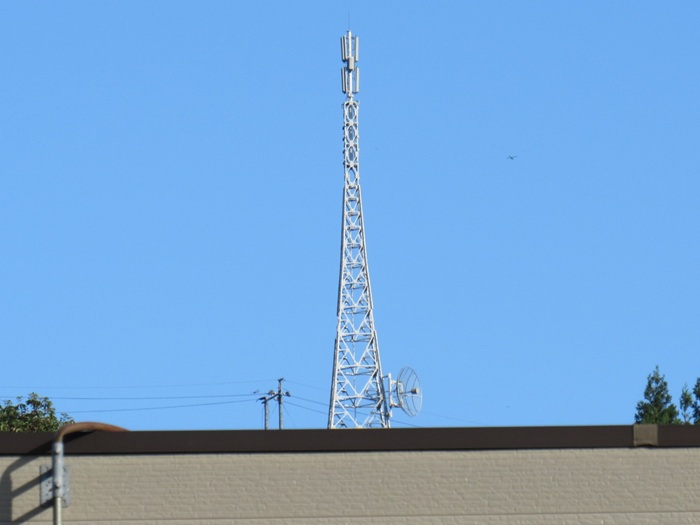

2025年10月02日に訪問した際の画像です。

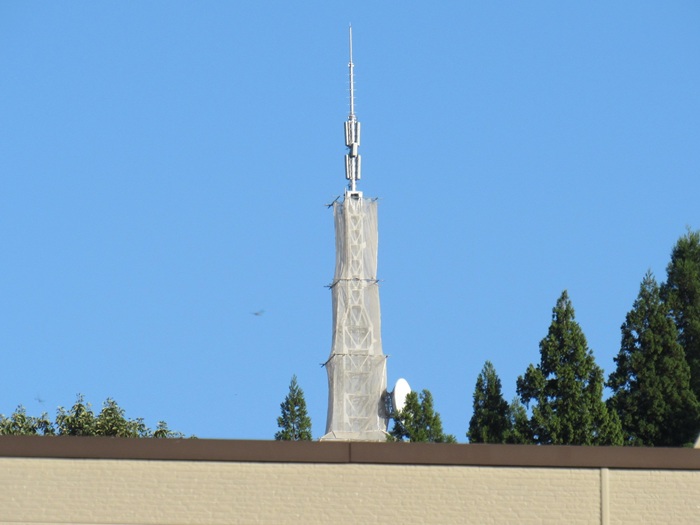

時間の都合で遠望撮影のみです。NHK鉄塔は塗装工事中のようでした。

NHK

まずは「NHK」から解説していきます。
鉄塔・局舎はアナログ時代からの継続利用です。

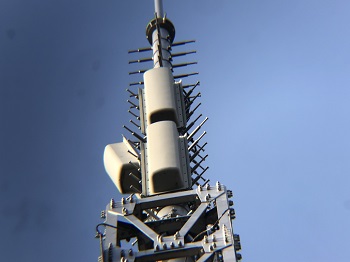

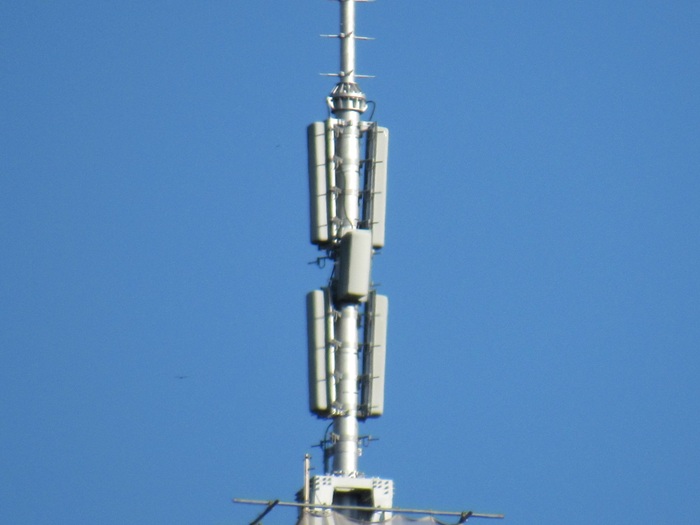

送信アンテナ

2波共用の送信アンテナです。

・4L双ループ2段2面+2L双ループ1段1面(NHK総合・Eテレ)

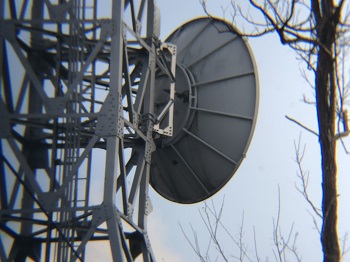

受信アンテナ

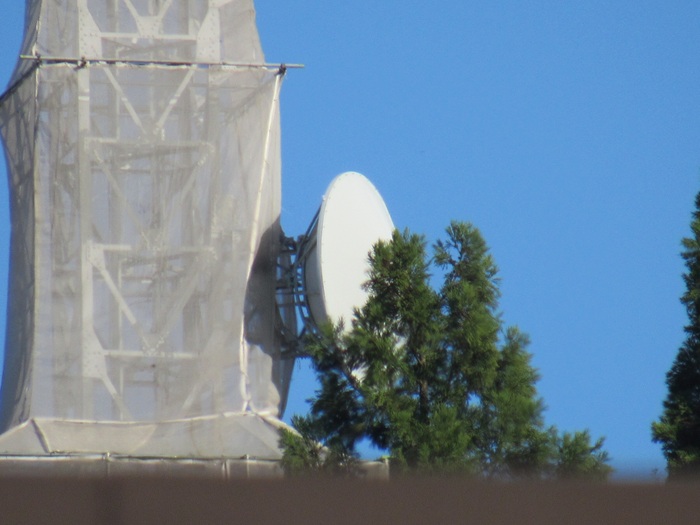

2波共用の受信アンテナです。

・3mΦプレートパラボラ(越後大和局を放送波受信:NHK総合・Eテレ)

民放テレビ4局

つづいて「民放テレビ4局」です。
デジタル化の際にBSN鉄塔・局舎に他局も集約されました。
よって民放全局共用のデジタル中継局です。

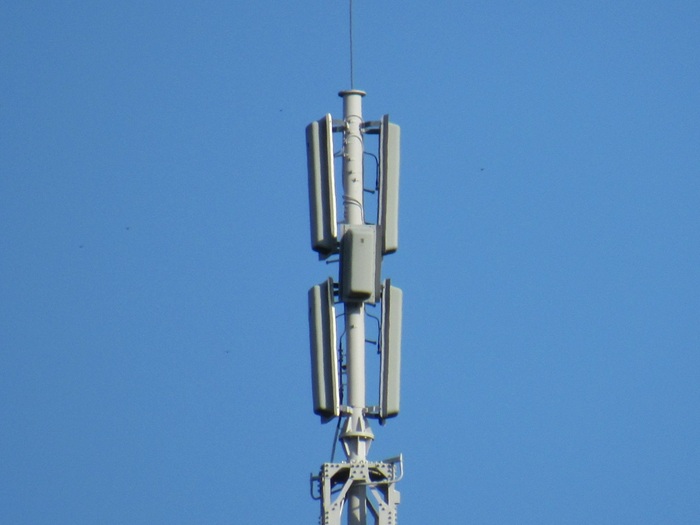

送信アンテナ

全局共用の送信アンテナです。

・4L双ループ2段2面+2L双ループ1段1面(全局共用)

受信アンテナ

全局共用の受信アンテナです。

・3mΦグリッドパラボラ(越後大和局を放送波受信:全局共用)

2020年04月14日訪問分

2020年04月14日に訪問した際の画像です。
サイト訪問当時の編集手法のためお見苦しい点がございますがご容赦ください。

NHK鉄塔

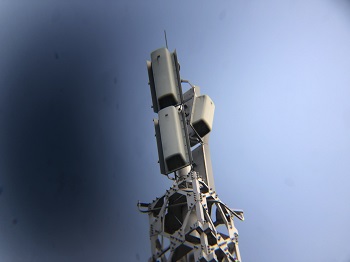

送信アンテナ

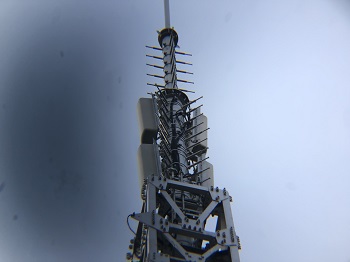

アンテナ部分を拡大しました。
北側から撮影。

アンテナ構成:双ループ6L2段2面+2L1段1面

西側から撮影。


東側から撮影。


南側の別角度から撮影。

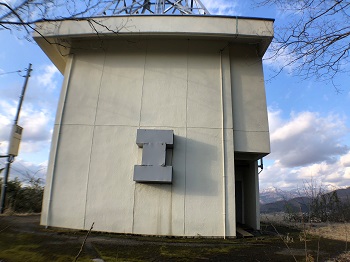

局舎

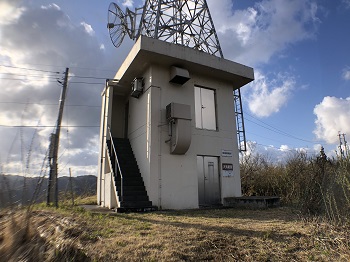

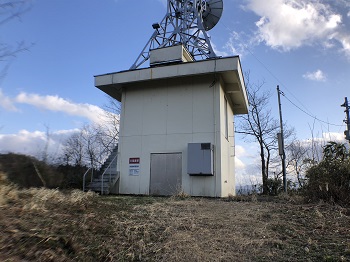

局舎です。
どうやら2階建て構造のようです。

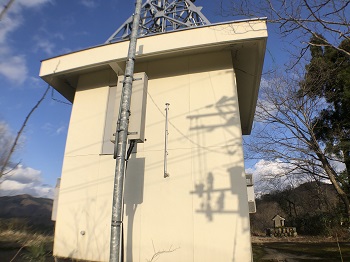

別角度から撮影。


同上。


同上。

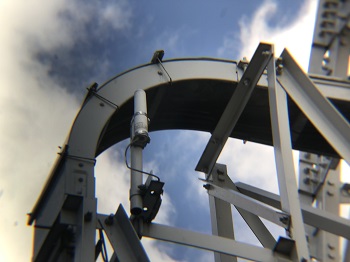

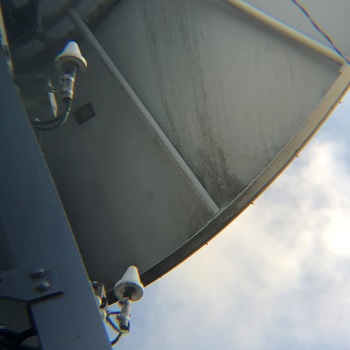

GPSアンテナです。

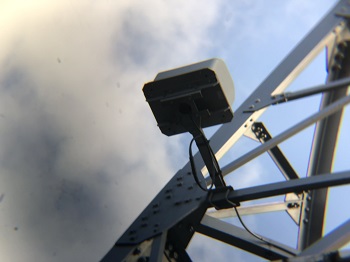

自局のモニターアンテナです。

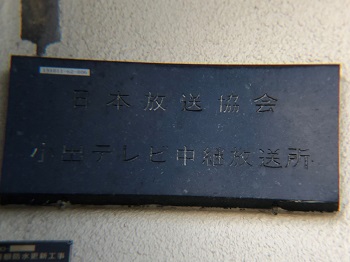

表札です。

受信アンテナ

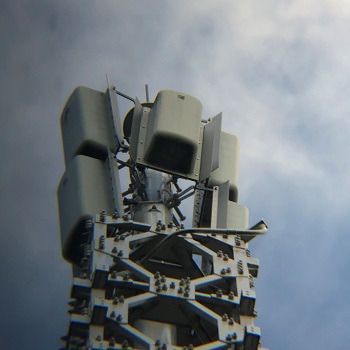

受信アンテナです。
プレートパラボラで越後大和局を放送波受信しているようです。

民放デジタル4局

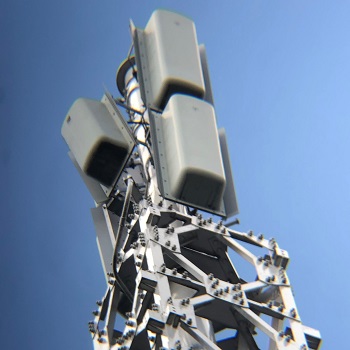

送信アンテナ

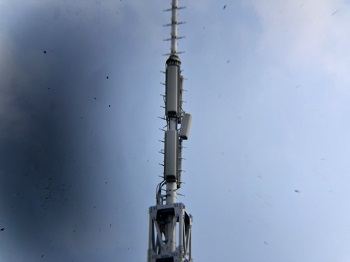

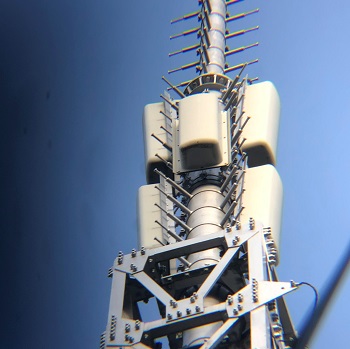

アンテナ部分を拡大しました。
西側から撮影。

アンテナ構成:双ループ6L2段2面+2L1段1面

北側から撮影。


南側から撮影。


南側の別角度から撮影。

局舎

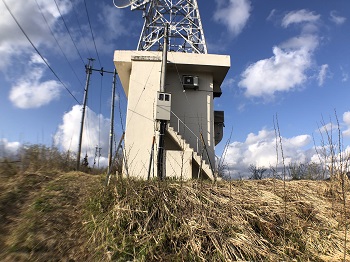

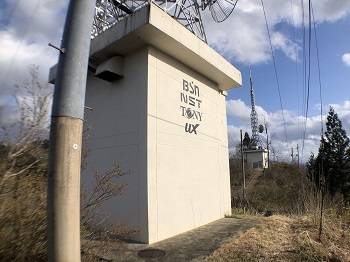

局舎です。
どうやら2階建て構造のようです。

別角度から撮影。


同上。


GPSアンテナです。

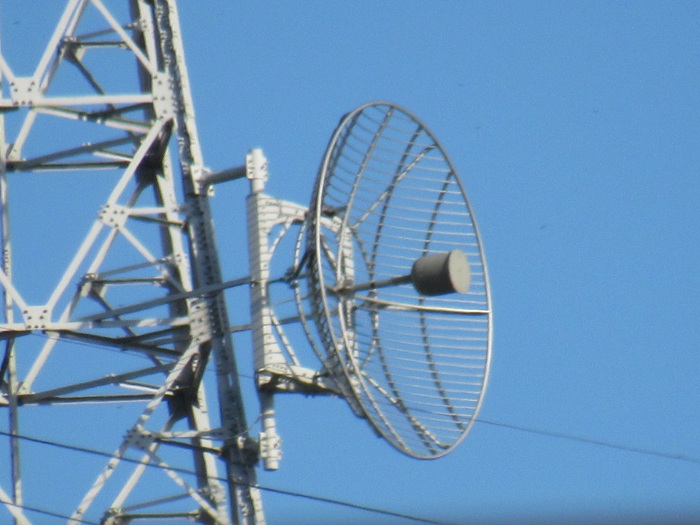

受信アンテナ

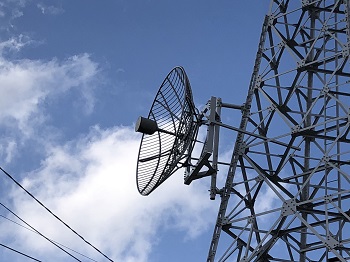

受信アンテナです。
グリッドパラボラで越後大和局を受信しているようです。
