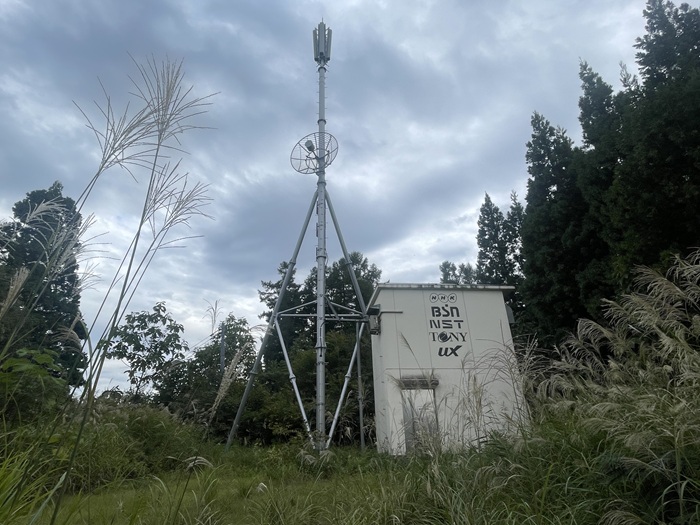

松代テレビ中継局(新潟県・十日町市)

「新潟県十日町市千年字中子(中子山)」にあるテレビ中継局です。
アナログ中継局とは置局場所が異なり、デジタル化に伴って当地に送信所を建設したようです。
国土地理院地図で411mの表示のある場所に送信所があります。
アナログ中継局は現在のNHK-FM送信所のある「十日町市松之山水梨」にありました。
当局から南西方面に1.6kmほど離れた場所になります。(NHK-FMはアナログ送信所の位置で継続)

NHK-FMの松代中継局は「NHK松代FM中継局(別ページ)」に掲載しています。

■初回訪問日:2025年10月04日
■最終訪問日:2025年10月04日

2025年10月04日訪問分

2025年10月04日に訪問した際の画像です。
当日は天気が悪くて画像が暗めですがご容赦ください。

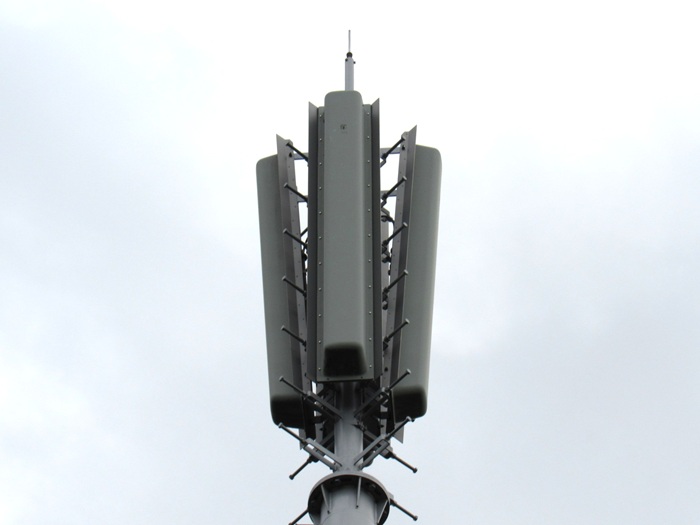

送信アンテナ

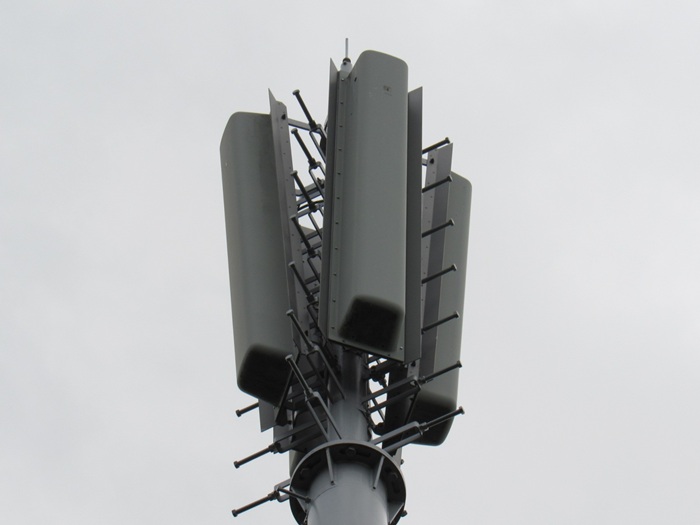

全局共用の送信アンテナです。
地面から建っている鉄塔に設置されています。

・6L双ループ1段4面(全局共用)

少しだけ角度を変えて撮影。

受信アンテナ

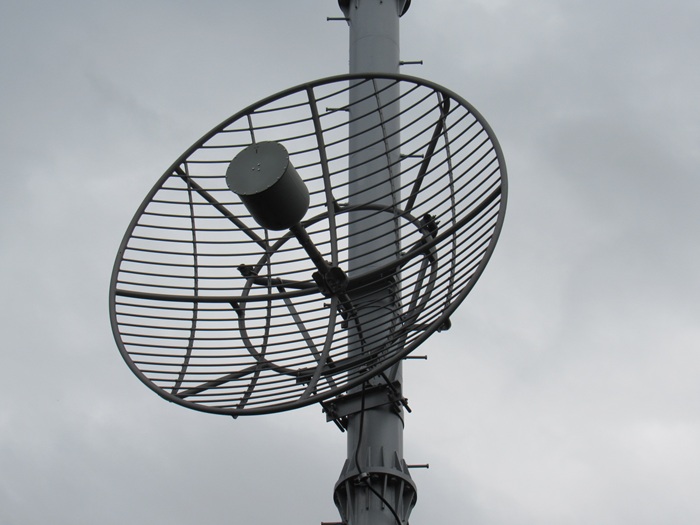

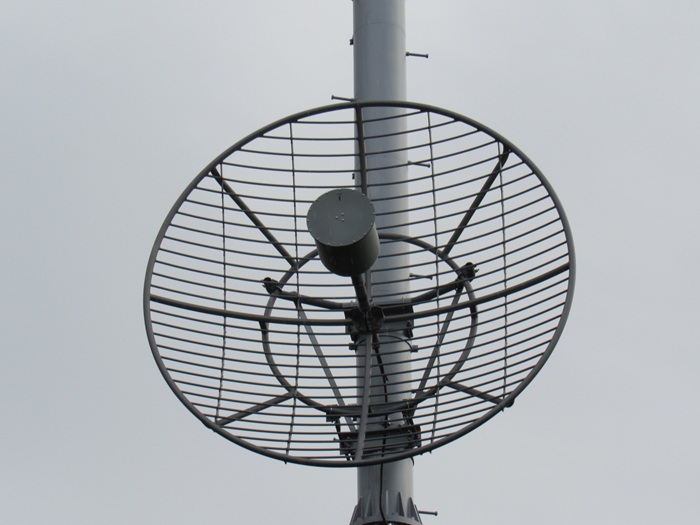

送信塔に設置された受信アンテナです。

・1.8mΦグリッドパラボラ(弥彦山を放送波受信:全局共用)

別の角度から撮影。

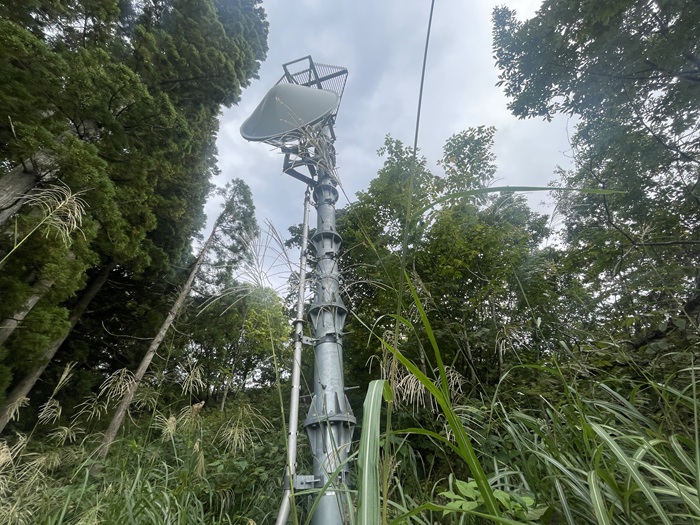

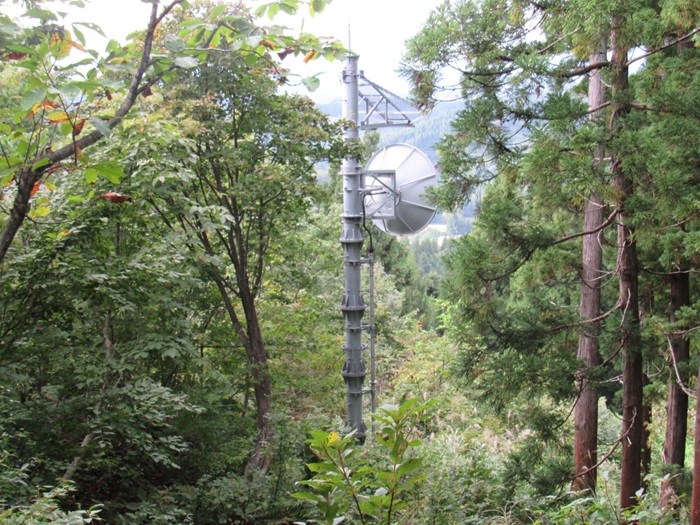

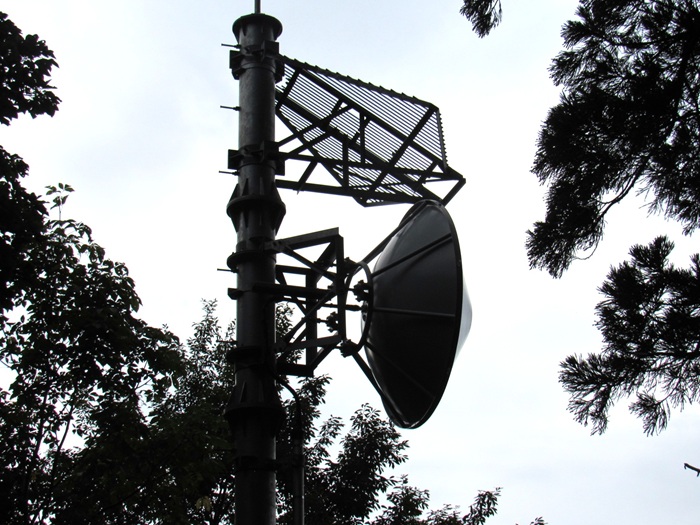

送信点から北側に少し離れた場所にある受信アンテナです。
弥彦山と美ヶ原局との混信対策で設置されたものだと思います。

・1.8mΦUHFプレートパラボラ(弥彦山を放送波受信)

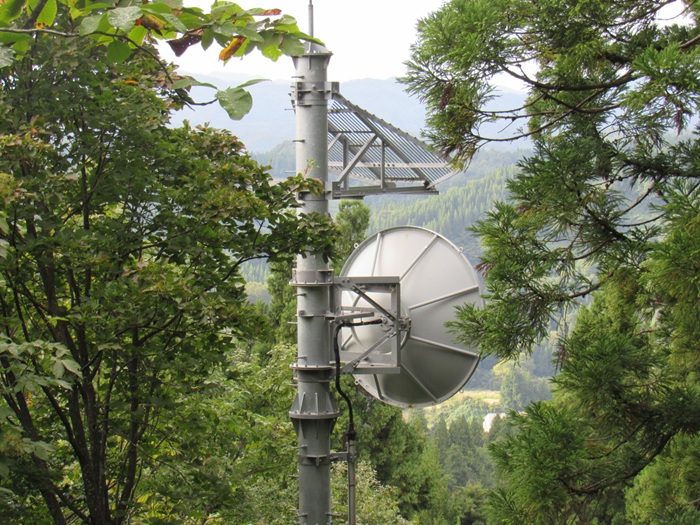

受信アンテナを別の角度から撮影。

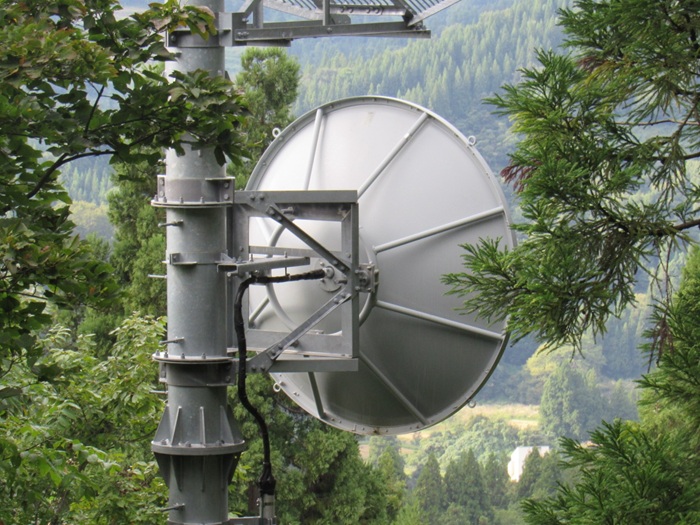

少し拡大しました。

ケーブルの取り回しからSHF帯ではなく、UHF帯だと判断しました。

さらに別の角度から撮影。

見上げショット。

受信アンテナが向いている方面の景色です。

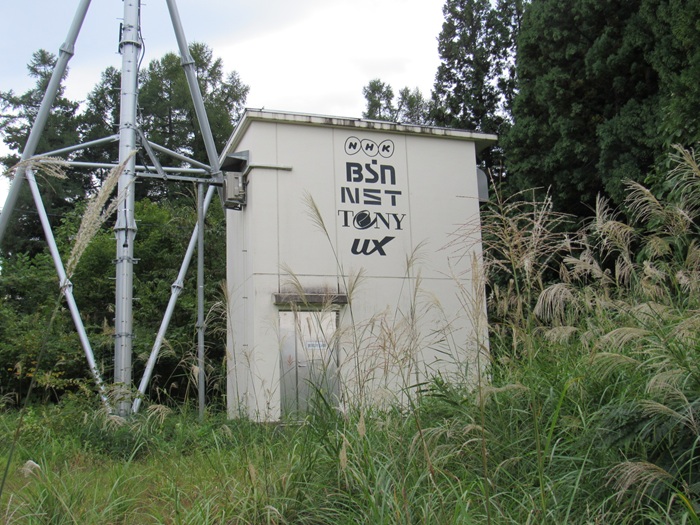

局舎

全局共用の局舎です。
新潟県の送信所でおなじみの壁面ペイントがあります。

別の角度から撮影。

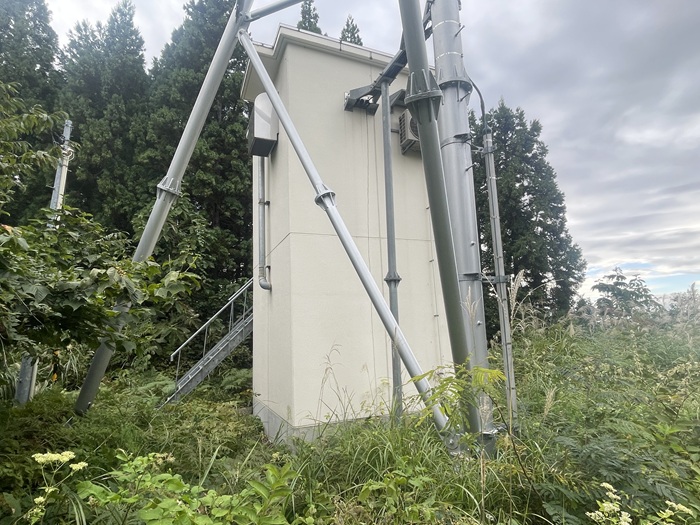

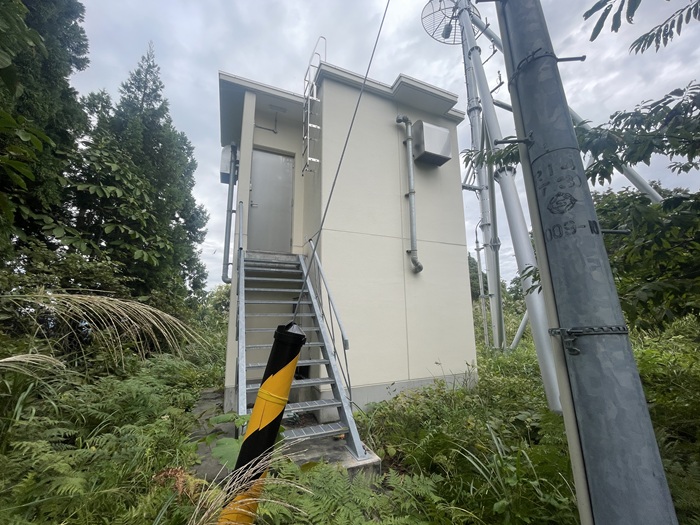

二階部分への階段がある南側から撮影。

その他

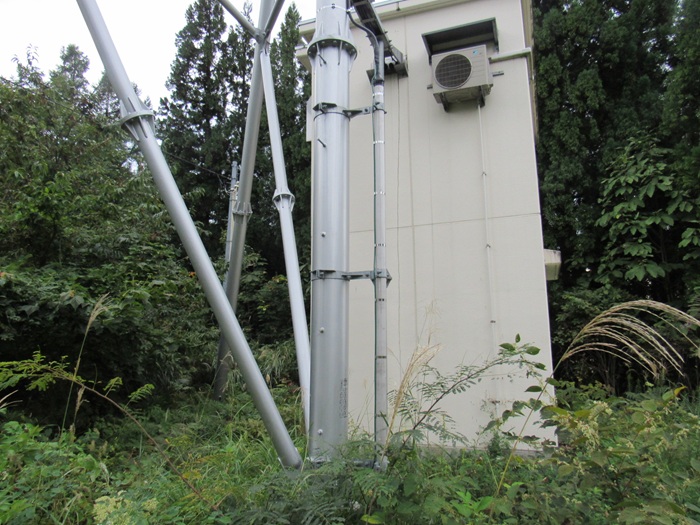

送信所から見て東側斜面にある受信アンテナからのケーブルです。
ケーブルの取り回しから考えるとUHF帯だと思います。

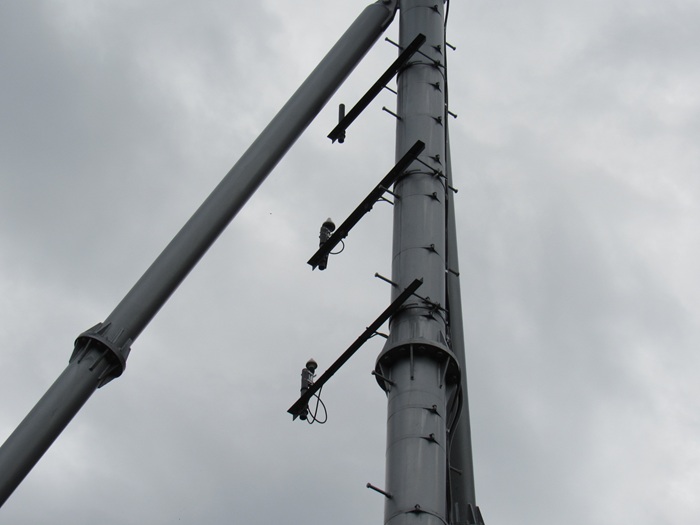

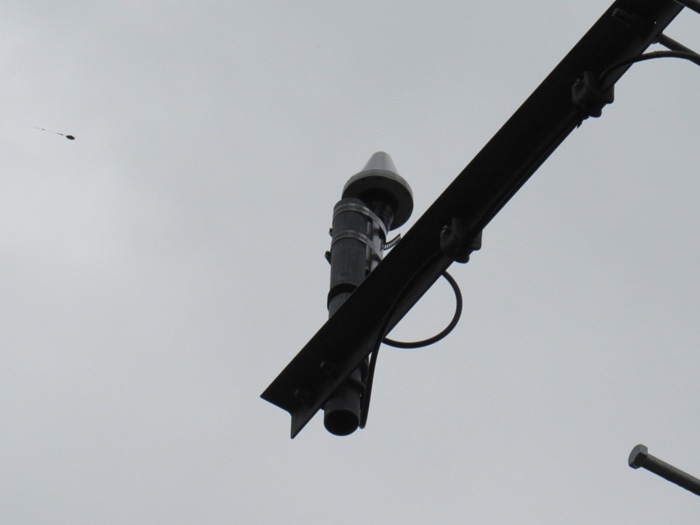

GPSアンテナは2つありました。

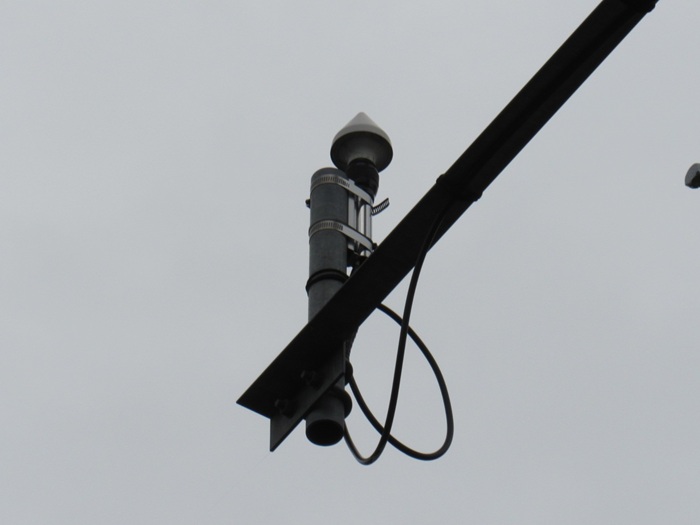

下側のGPSアンテナです。

上側のGPSアンテナです。

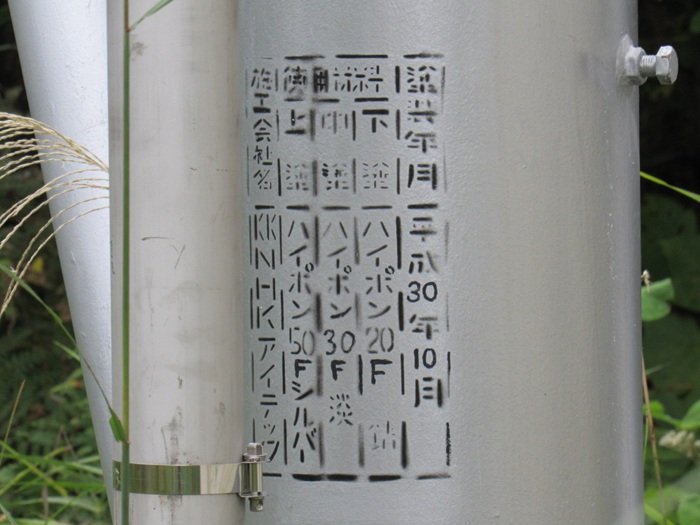

送信塔の塗装に関する表示です。
