新津テレビ中継局(新潟県・新潟市秋葉区)

「新潟県新潟市秋葉区東金沢313(磐越自動車道新津IC南方)」にあるテレビ中継局です。
秋葉公園がある丘陵地によって、弥彦山からの電波が届かない東新津地区を対象にした中継局です。
アナログ時代は「NHK単独」「民放全局」の2グループに分かれていました。
デジタル化の際に民放側にNHKも同居したようです。
その後、ふたたび局舎のみNHK単独になったようです(憶測)

■初回訪問日:2025年10月03日
■最終訪問日:2025年10月03日

2025年10月03日訪問分

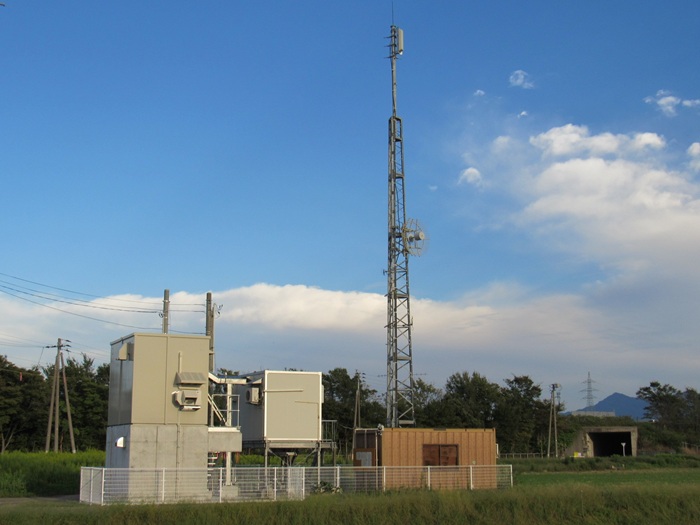

2025年10月03日に訪問した際の画像です。
当日は雲が多い天気だったのですが、取材時は天気が回復して晴天になりました。
送信所は局舎関係の工事をしているようでした。

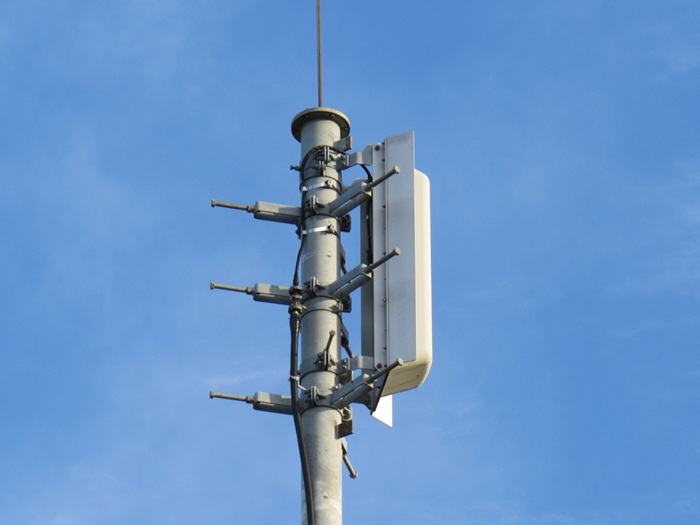

送信アンテナ

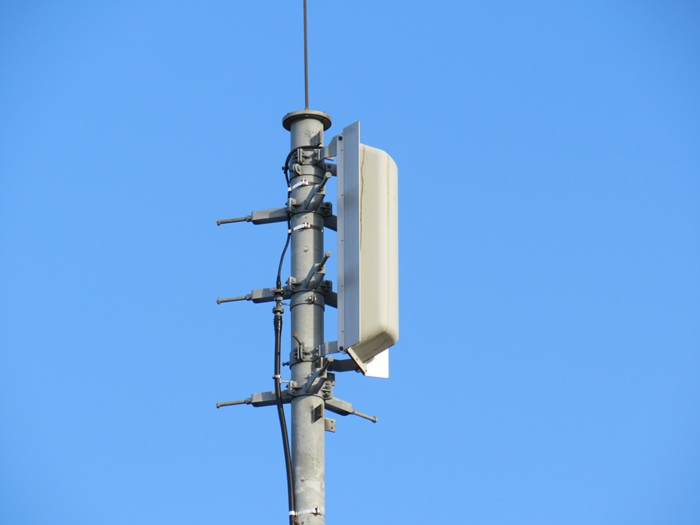

全局共用の送信アンテナです。

・4L双ループ1段1面(全局共用)

少し角度を変えて撮影。

受信アンテナ

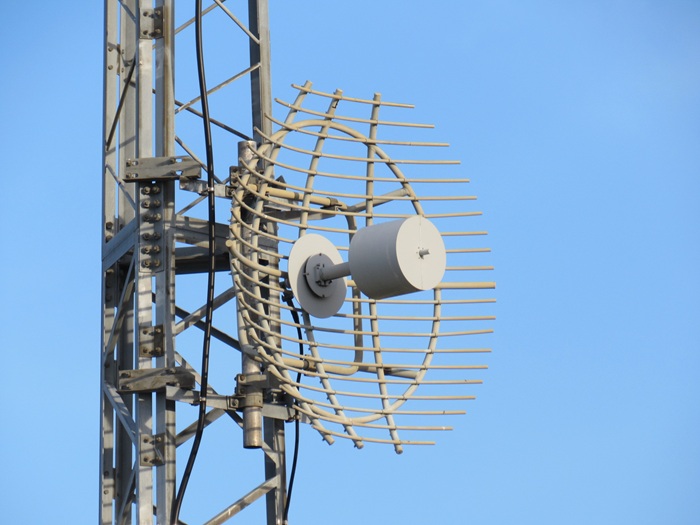

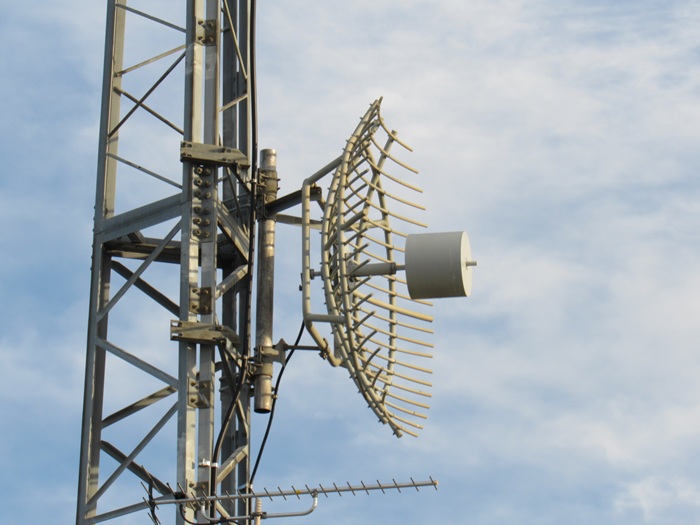

送信塔に付いていた受信アンテナです。

・1.8mΦグリッドパラボラ(全局共用:弥彦山を放送波受信)

別の角度から撮影。

局舎

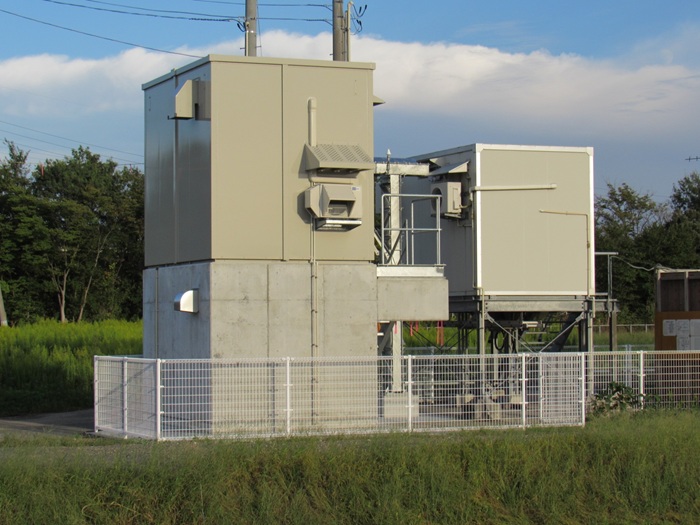

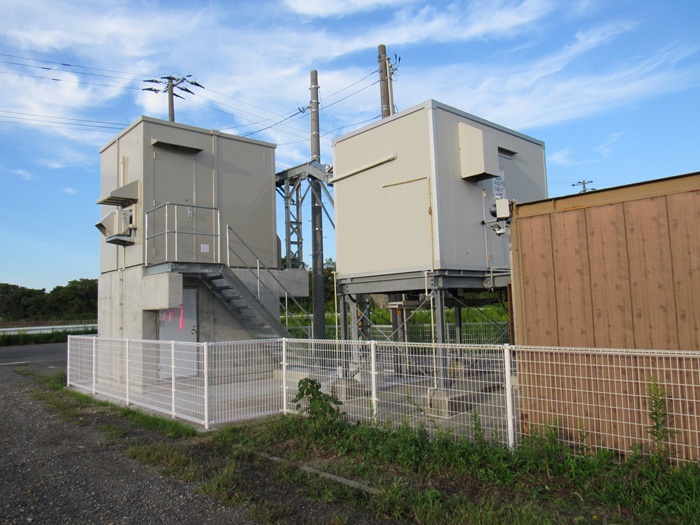

取材時は局舎が2棟ありました。
左側がNHK単独、右側が民放4局共用の局舎です。

別の角度から撮影。

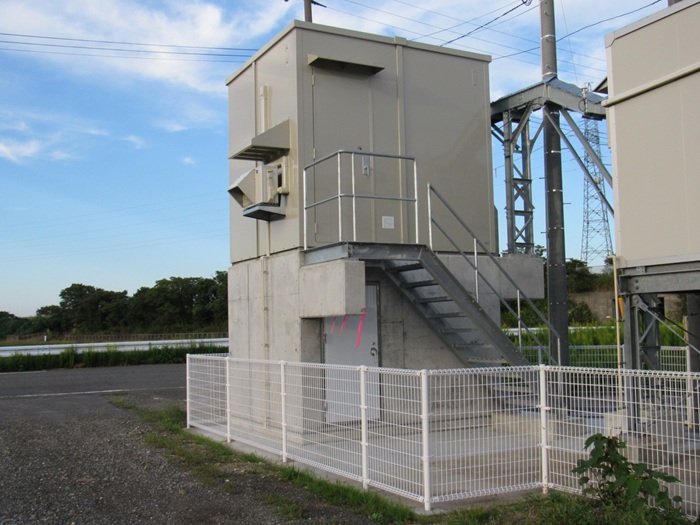

NHK単独の局舎です。

NHK局舎の設計積雪量の表示です。
竣工はつい最近の2025年9月です。

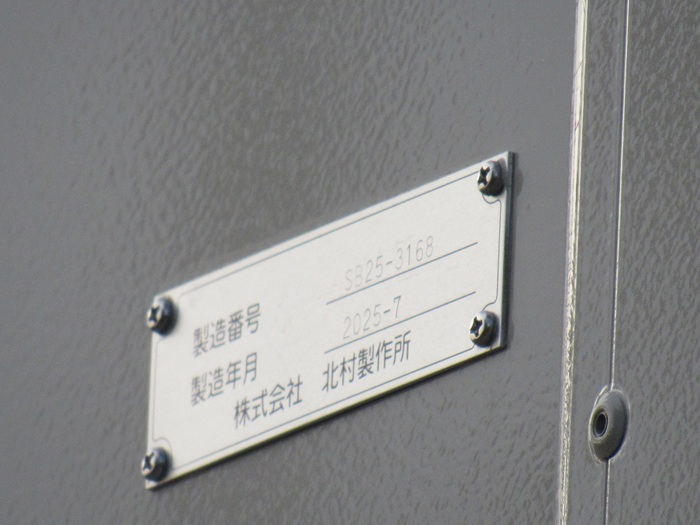

NHK局舎の銘板です。
製造年月は「2025年7月」

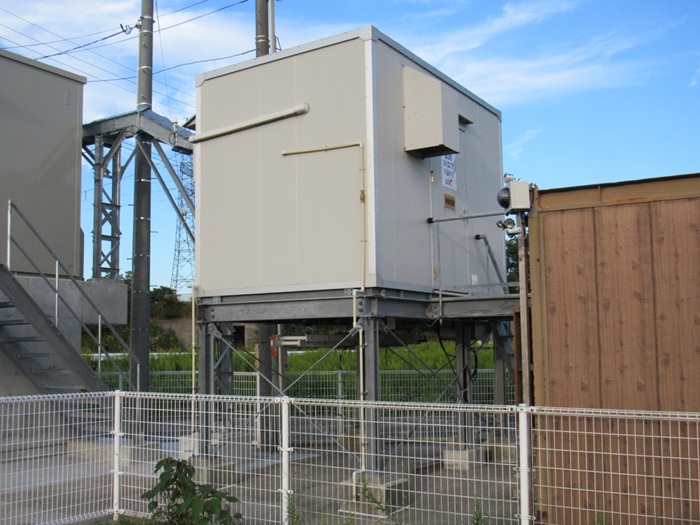

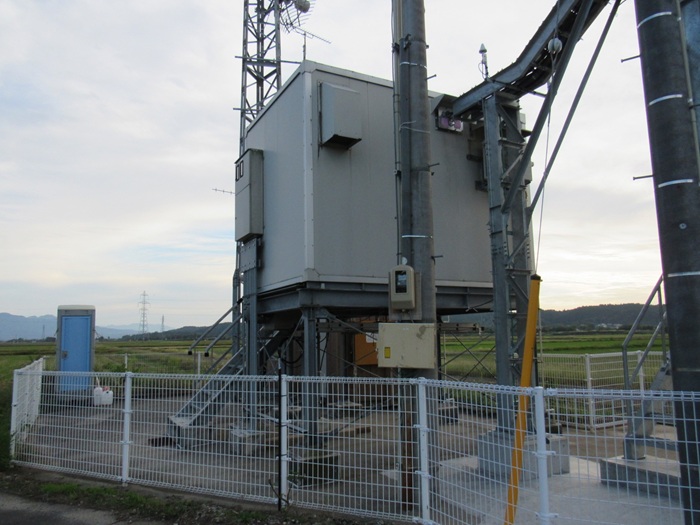

民放4局の局舎です。現在はNHKの機器は入っていないようです。

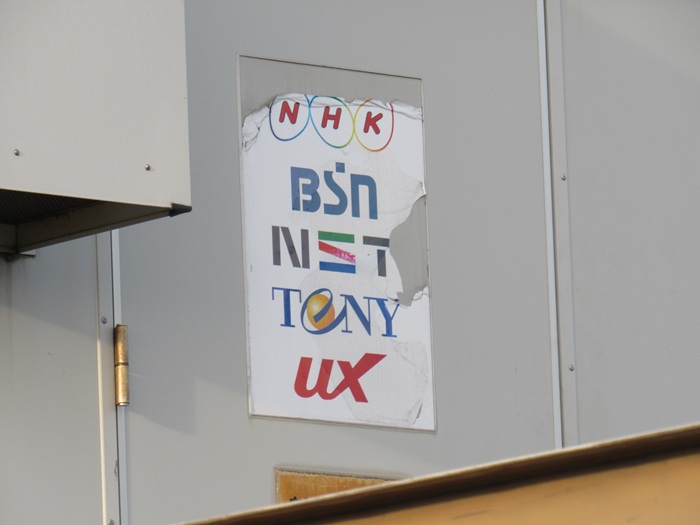

民放側の表札です。

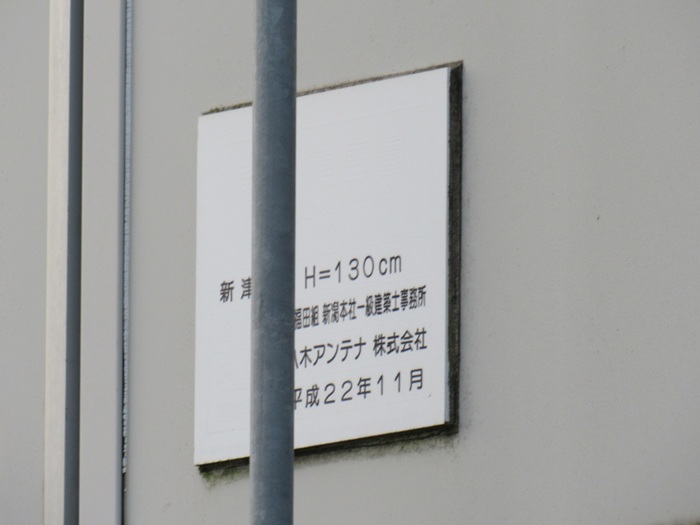

民放側の計画積雪量の表示です。

民放4局の局舎を別の角度から撮影。

その他

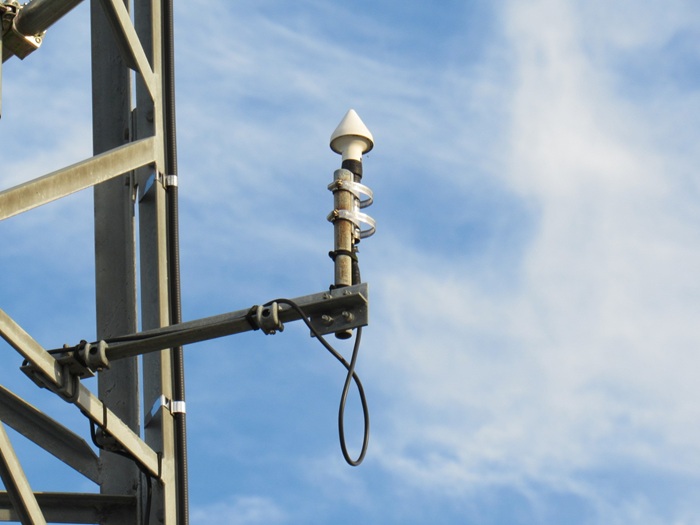

送信塔に付いているGPSアンテナです。
1つだけ設置されています。民放用?

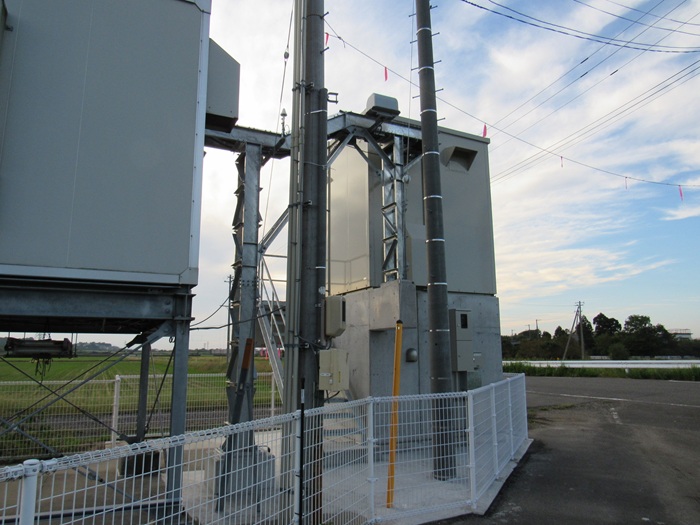

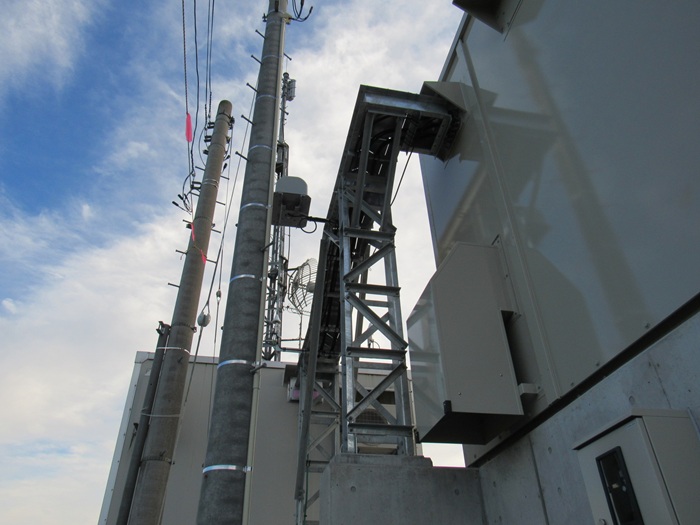

NHK・民放局舎間のケーブルラックです。

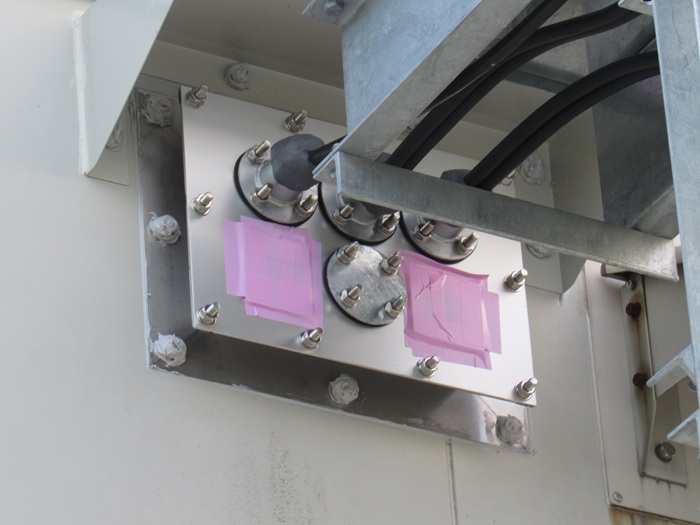

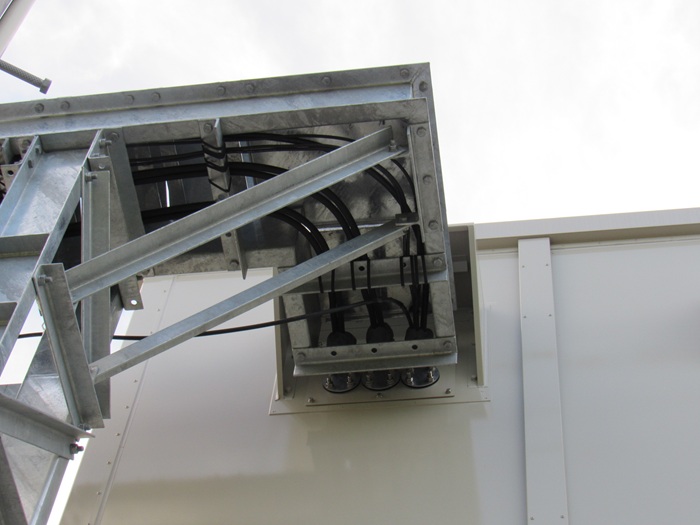

民放側の局舎に新設されたケーブル入孔口。

ケーブルラックを別の角度から。

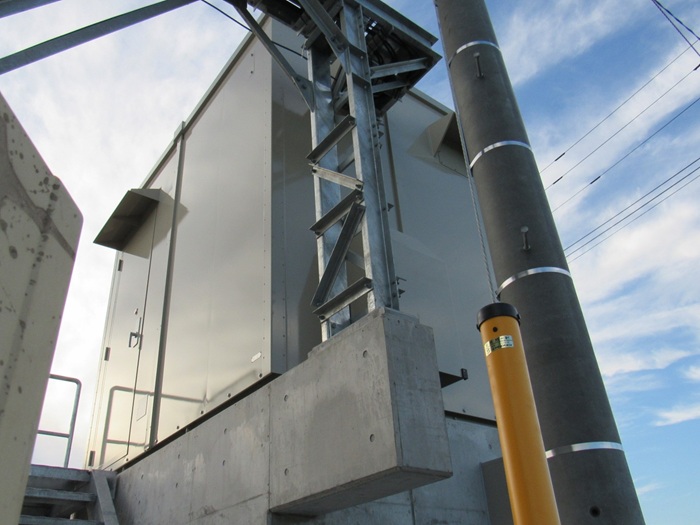

ラックを支えるように局舎基礎が出っ張っています。

NHK局舎から出ているケーブル類

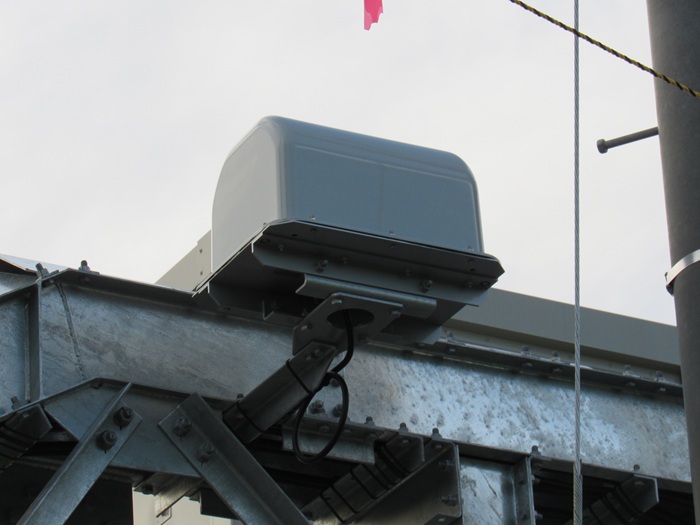

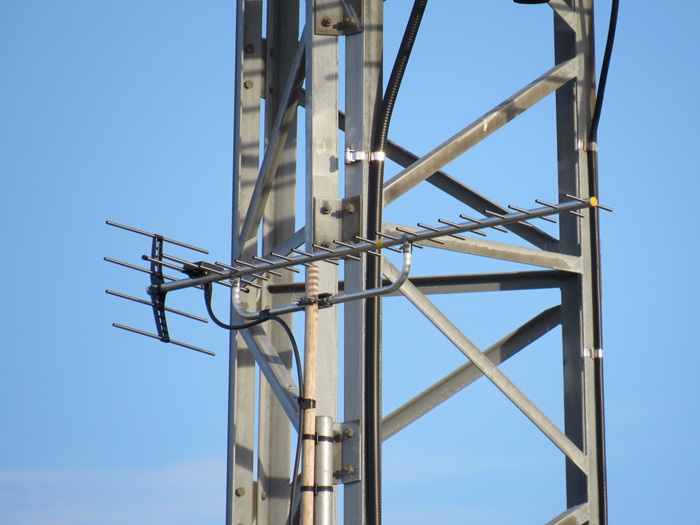

NHKが使用していると思われる自局モニターアンテナです。

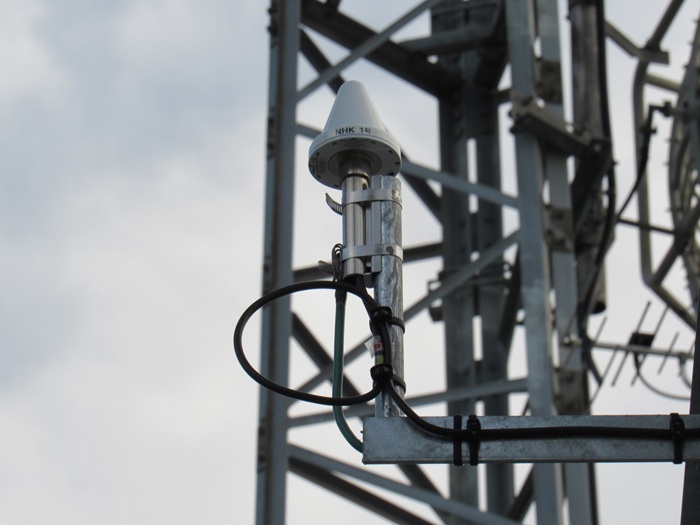

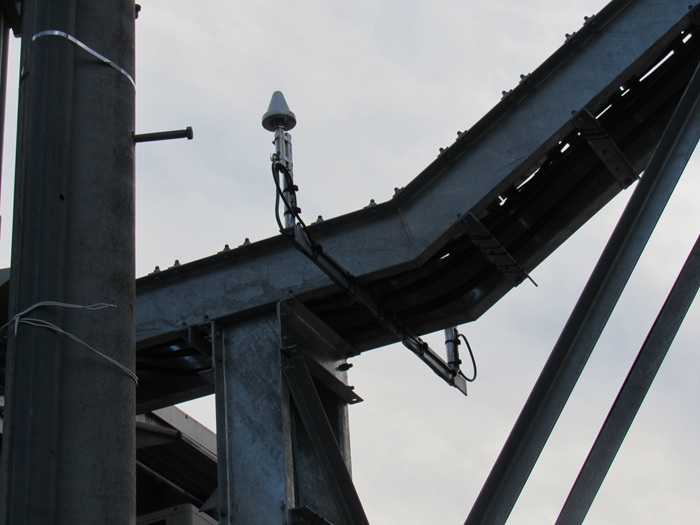

NHK・民放局舎間のケーブルラックに付いているGPSアンテナです。
2つ設置されていました。NHK1号・2号の表示があります。

NHK 1号

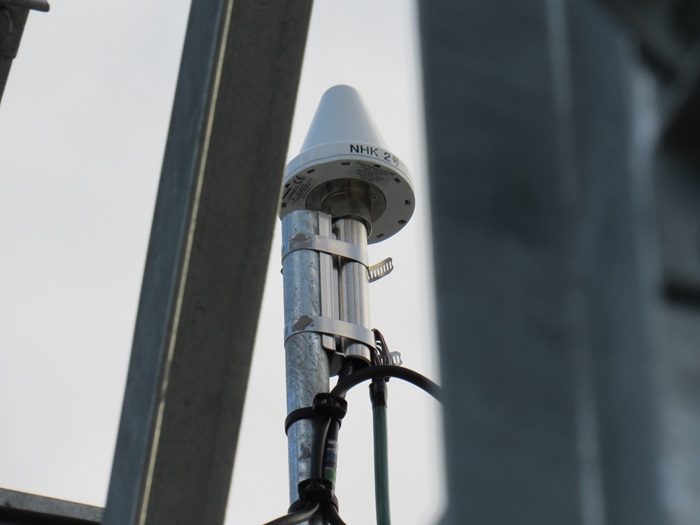

NHK 2号

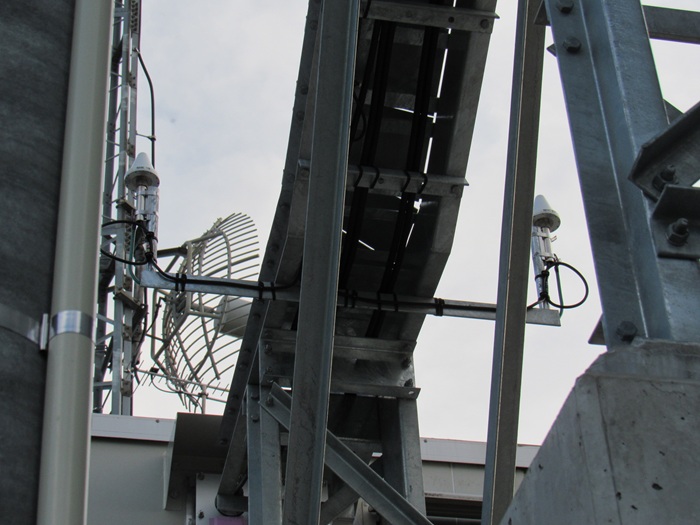

NHK側のGPSを別の角度から撮影。

送信所の工事の際に臨時に設置されたアンテナです。
