小千谷真人テレビ中継局(新潟県・小千谷市)

「新潟県小千谷市真人町字主馬殿甲(源藤山)」にあるテレビ中継局です。
小千谷市真人町の源藤山と呼ばれる山の上に送信所があります。
当局の隣接地に開局したNHKの「小千谷真人固定局」も併せて解説します。

■初回訪問日:2025年10月04日
■最終訪問日:2025年10月04日

2025年10月04日訪問分

2025年10月04日に訪問した際の画像です。
当日は天気が悪くて画像が暗めですがご容赦ください。

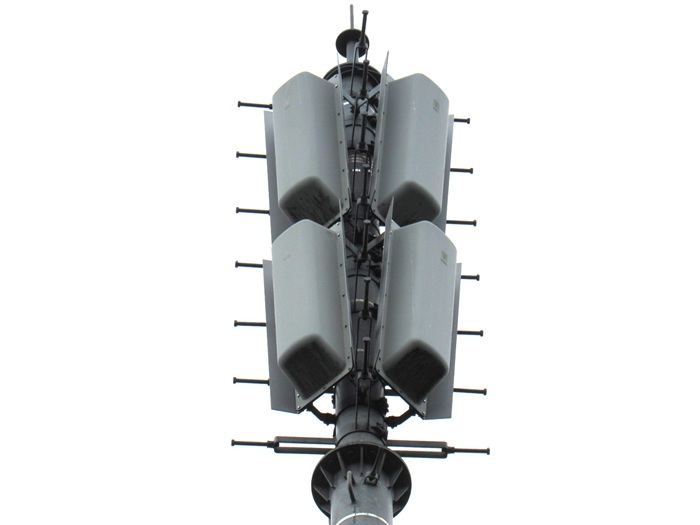

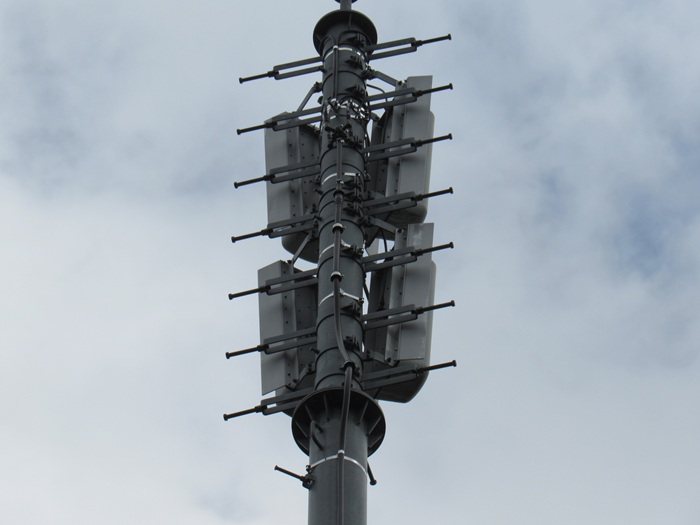

送信アンテナ

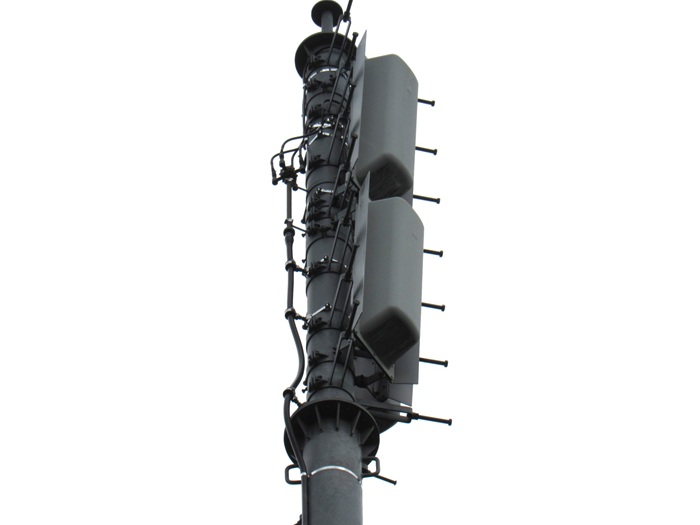

全局共用の送信アンテナです。
局舎屋上にある鉄塔に設置されています。

・4LR双ループ2段2面(全局共用)

少しだけ角度を変えて撮影。

送信アンテナの裏側です。

受信アンテナ

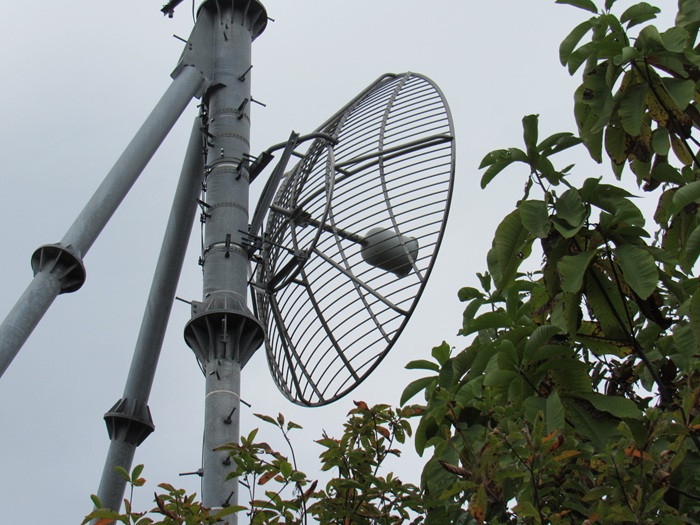

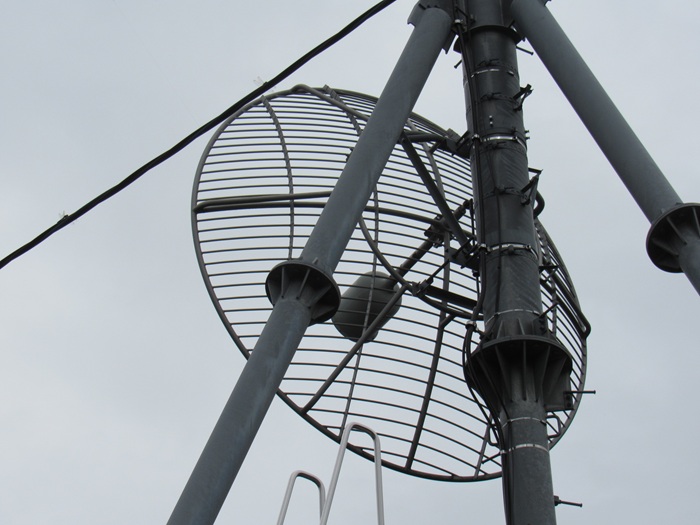

送信塔に設置された受信アンテナです。
NHKは隣接するTTL固定局から信号を分けてもらっていると思われます。

・1.8mΦグリッドパラボラ(弥彦山を放送波受信:民放全局共用)

別の角度から撮影。

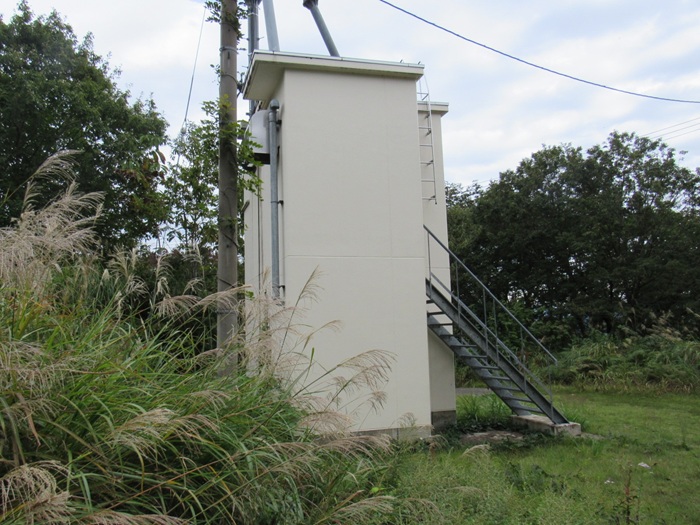

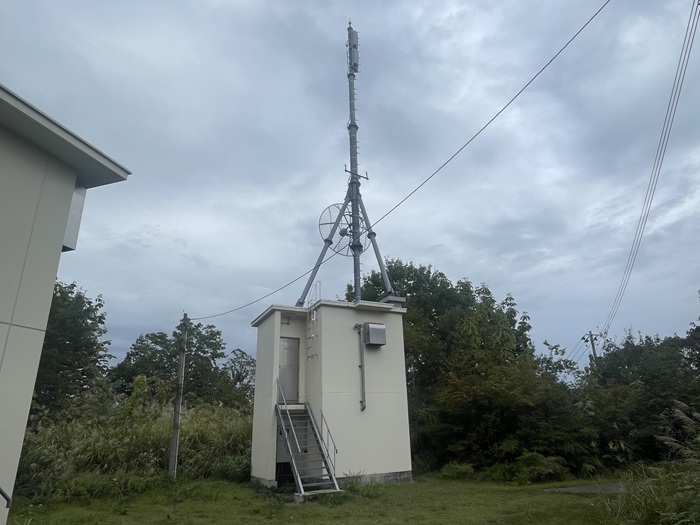

局舎

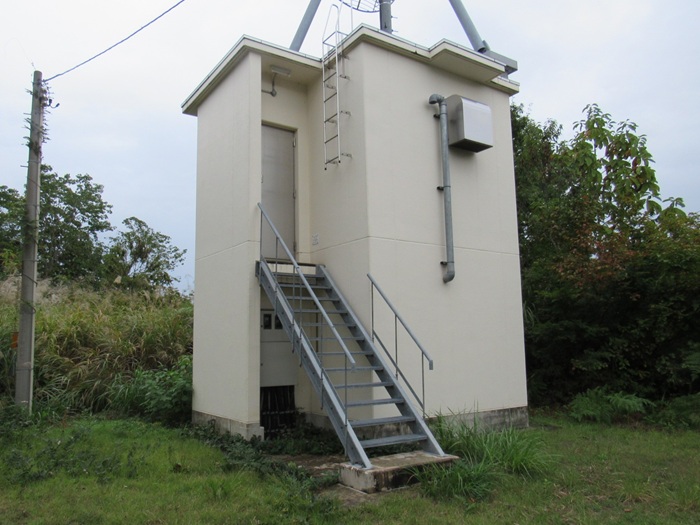

全局共用の局舎です。

別の角度から撮影。

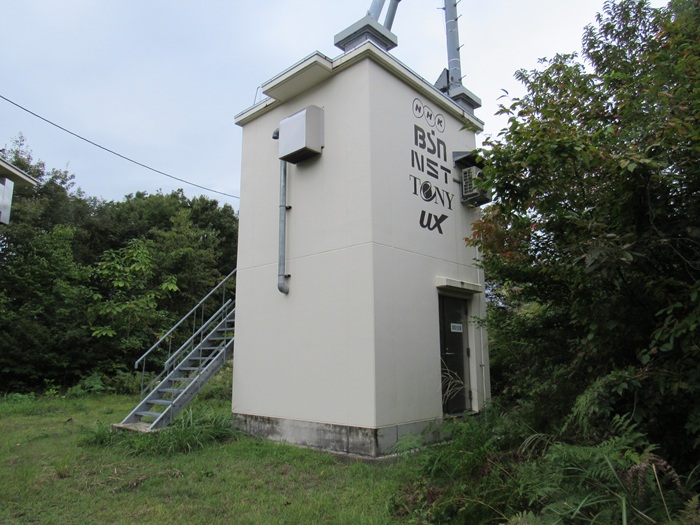

新潟県の送信所でおなじみの壁面ペイントがあります。

さらに別の角度から撮影。

その他

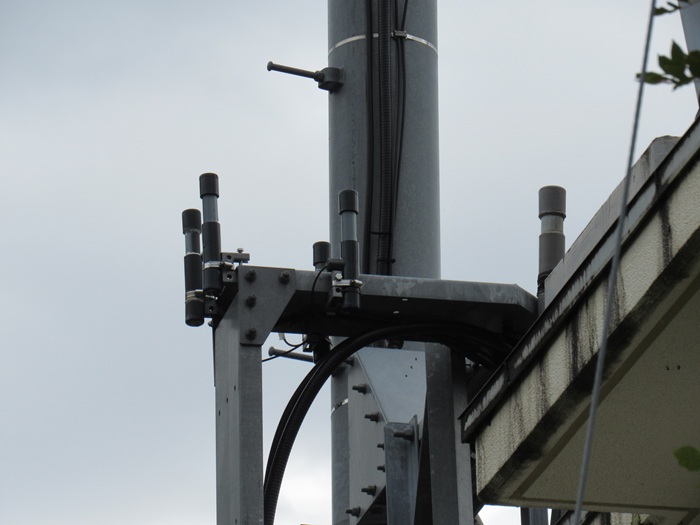

機器の監視・通報用アンテナ×2です。

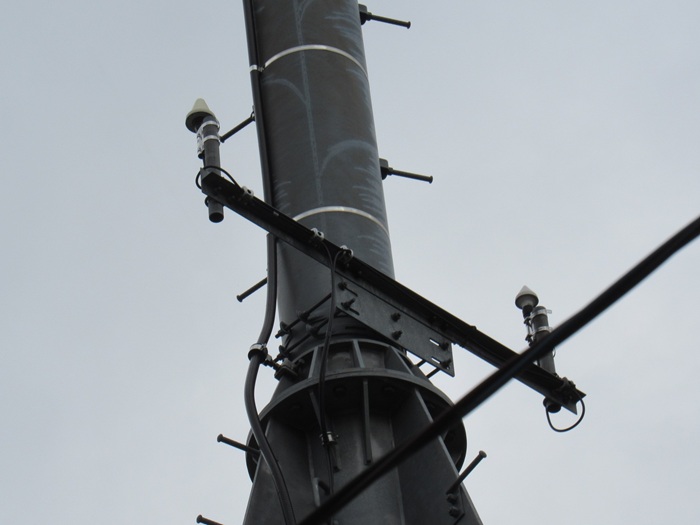

GPSアンテナは2つありました。

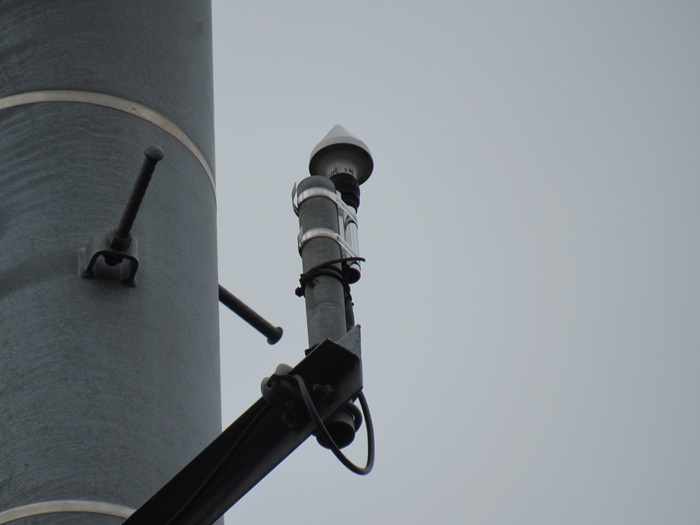

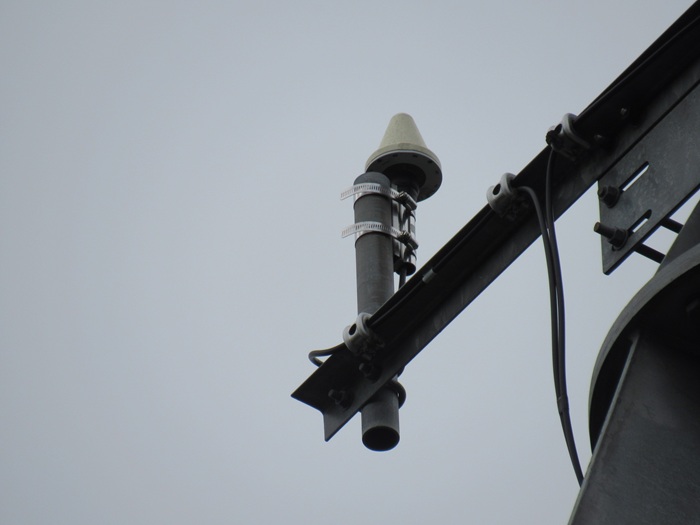

左側のGPSアンテナです。

右側のGPSアンテナです。

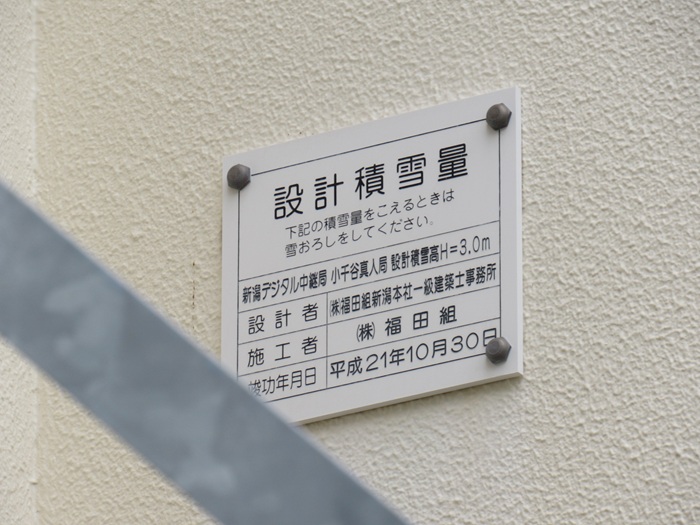

局舎に付いている積雪設計の表示です。

小千谷真人固定局(NHK)

中継局に隣接した場所にあるNHKのTTL固定局です。
弥彦山からのTTL電波を受けて、「津南・塩沢・越後川口」の3つの中継局向けにTTL送信しています。
伝搬距離が長いので弥彦山からのTTL電波はスペースダイバシティで受けています。

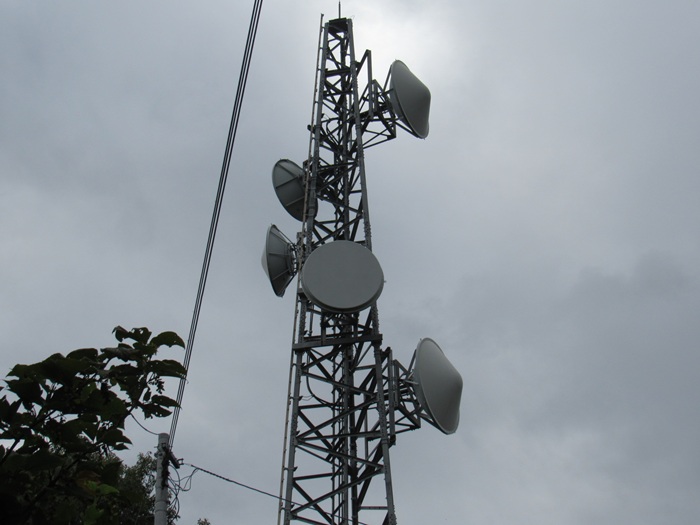

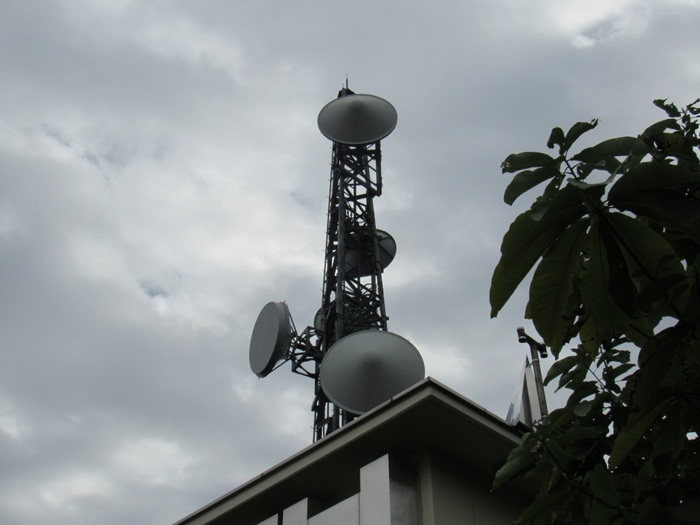

TTL関係のアンテナです。
・左やや奥向けプレートパラボラ(津南局へTTL送信:NHK総合・Eテレ)
・左向けプレートパラボラ(塩沢局へTTL送信:NHK総合・Eテレ)
・中央手前向けプレートパラボラ(越後川口局へTTL送信:NHK総合・Eテレ)
・右やや手前向けプレートパラボラ×2(弥彦山からTTL受信:NHK総合・Eテレ)

TTL関係のアンテナです。
・中央奥向けプレートパラボラ(津南局へTTL送信:NHK総合・Eテレ)
・その下のプレートパラボラ(塩沢局へTTL送信:NHK総合・Eテレ)
・左向けプレートパラボラ(越後川口局へTTL送信:NHK総合・Eテレ)
・手前プレートパラボラ×2(弥彦山からTTL受信:NHK総合・Eテレ)

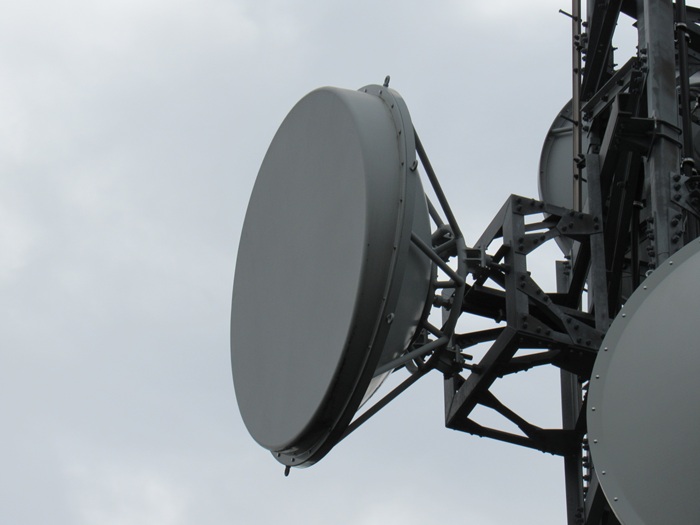

越後川口向けのプレートパラボラを拡大。

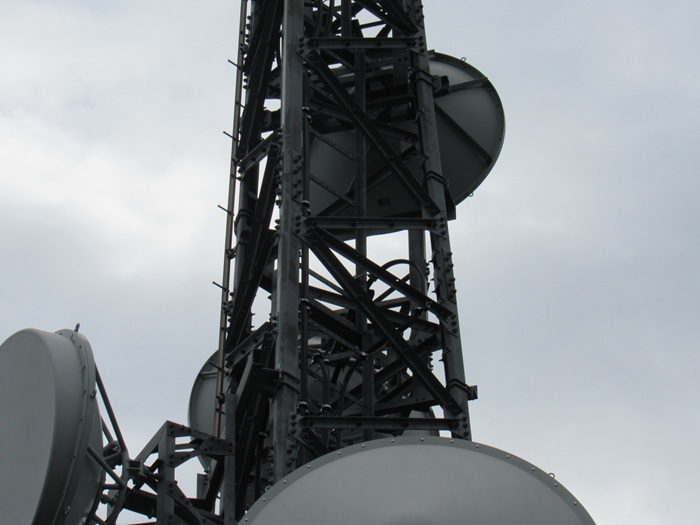

津南(上側)・塩沢(下側)向けのプレートパラボラです。

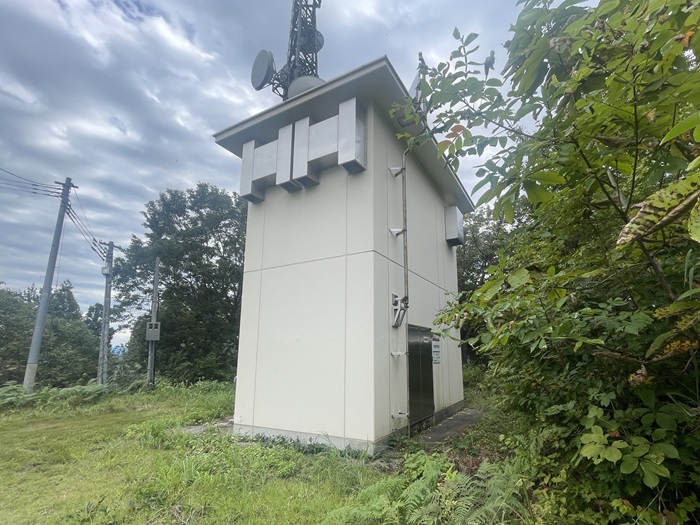

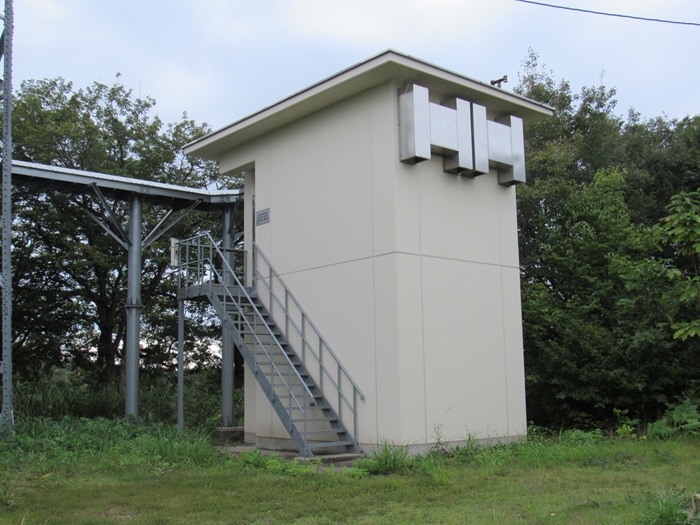

NHKの固定局関係の局舎です。

局舎の表札です。

局舎を別の角度から撮影。

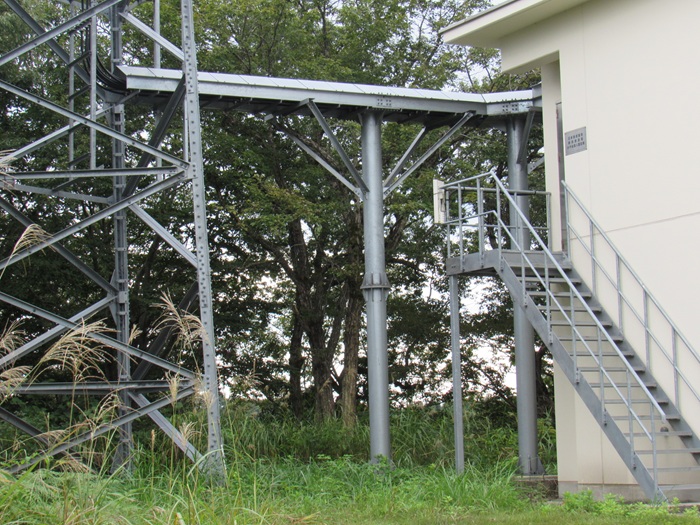

局舎と鉄塔を結んでいるケーブルラックです。

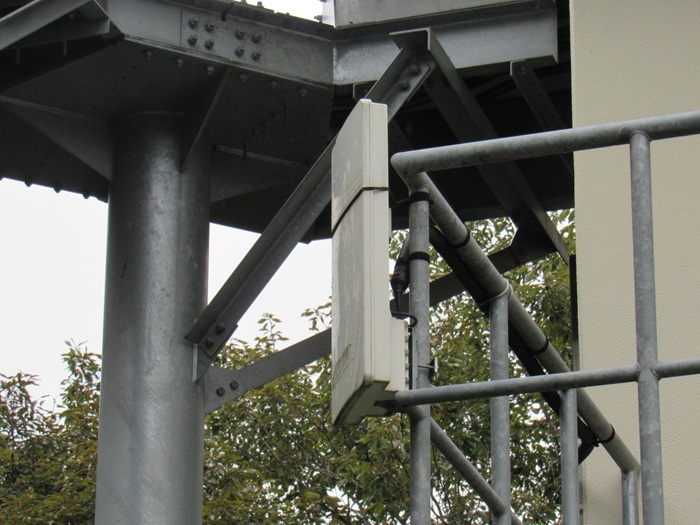

津南方面を向いていると思われるデザインアンテナです。モニター用?

鉄塔の銘板です。

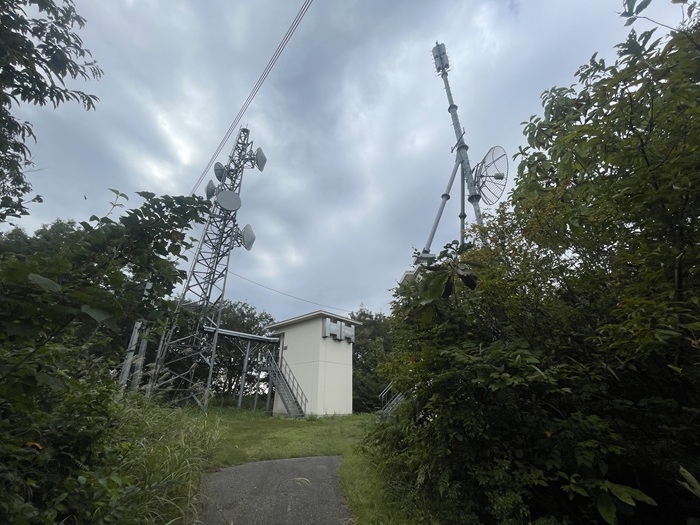

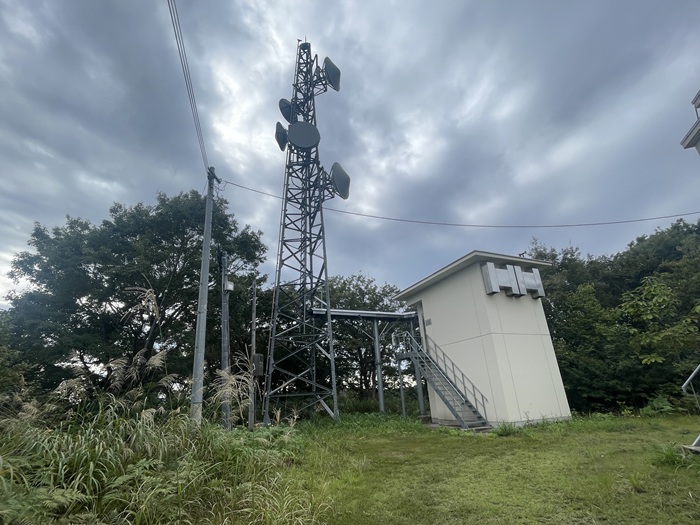

固定局の全体像です。

道のり

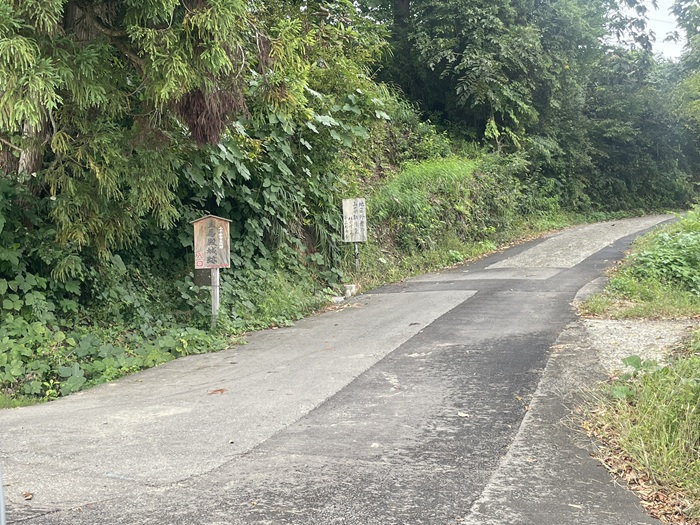

県道475号線を東側に走っていくと右手に「主馬殿城跡」入口という看板が見えてきます。
ここを右折してしばらく登っていくと・・・

看板を拡大しました。

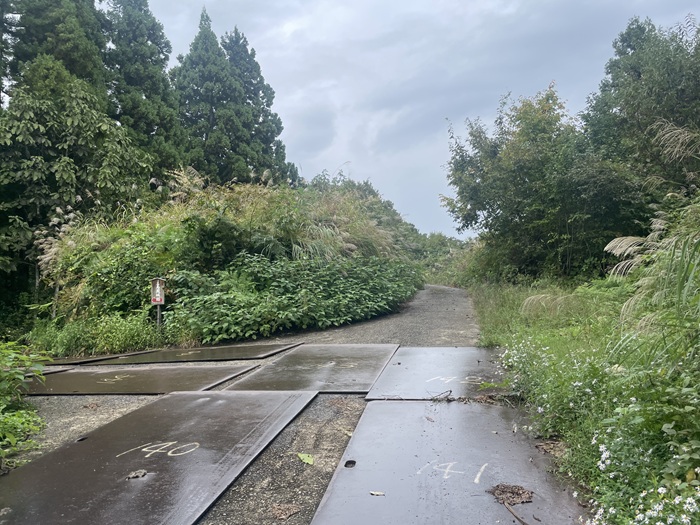

こんな感じの分岐があります。
左折すると城跡、直進すると送信所へつきます。

遠望撮影

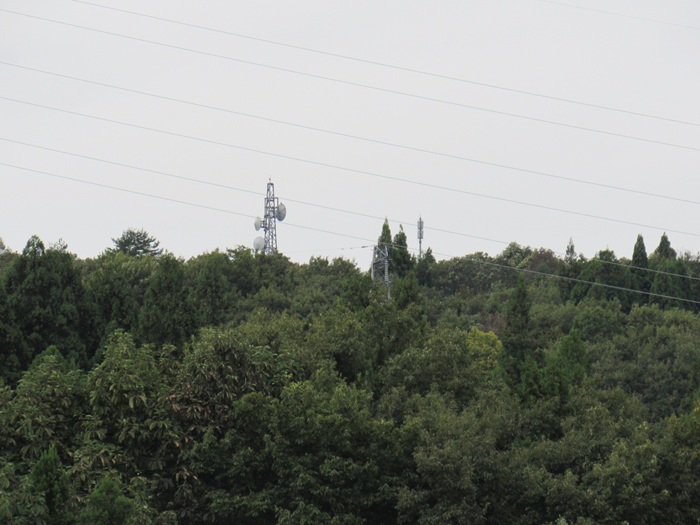

送信所東側の集落沿いから送信所が見えました。

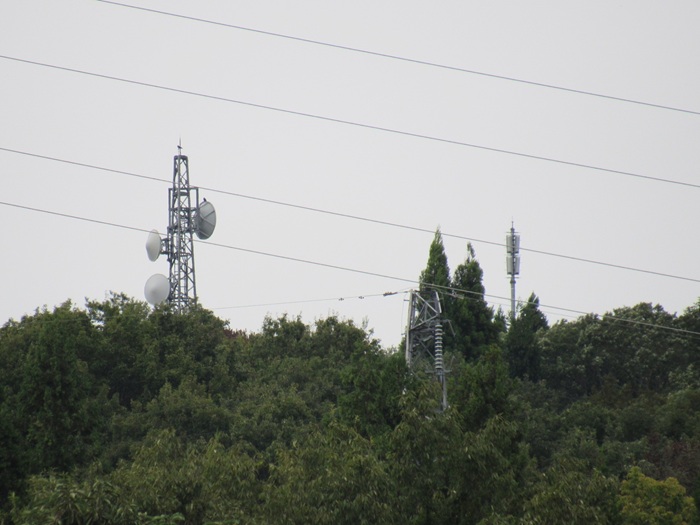

少し拡大しました。

左側はNHKのTTL固定局、右側が全局共用のテレビ中継局です。

参考文献

こちらのサイトでも詳しく解説しています。
■送信塔見て歩きweb　さま
■でんぱでーた on Web　さま
■小千谷真人テレビ中継局(いなしん村)　さま
