津南テレビ・FM中継局(新潟県・中魚沼郡津南町)
新潟県中魚沼郡津南町米原字越渡(朴ノ木坂)にあるテレビとFMラジオの中継局です。
「NHK」「民放テレビ」「FM新潟」の3ブロックに局舎・鉄塔が分かれています。
■初回訪問日:2020年11月06日
■最終訪問日:2025年11月05日
| 送信所設備概要(地デジ) | |||
|---|---|---|---|
| 放送局名 | チャンネル | 空中線電力 | 実効輻射電力 |
| NHK新潟総合 | 16ch | 10W | 135W |
| NHK新潟Eテレ | 14ch | ||
| TeNYテレビ新潟 | 25ch | 110W | |
| UX新潟テレビ21 | 31ch | ||
| BSN新潟放送 | 18ch | ||
| NST新潟総合テレビ | 24ch | ||
| 送信所設備概要(FMラジオ) | |||
|---|---|---|---|
| 放送局名 | 周波数 | 空中線電力 | 実効輻射電力 |
| FM新潟 | 80.2MHz | 10W | 25W |
| NHK-FM | 87.0MHz | ||
2025年11月05日訪問分
2025年11月05日訪問に訪問した際の画像です。
今回も天気がイマイチでしたが5年ぶりに再訪しました。
NHK
最初はNHK送信所から解説します。一番東側にある送信所です。
テレビ送信アンテナ

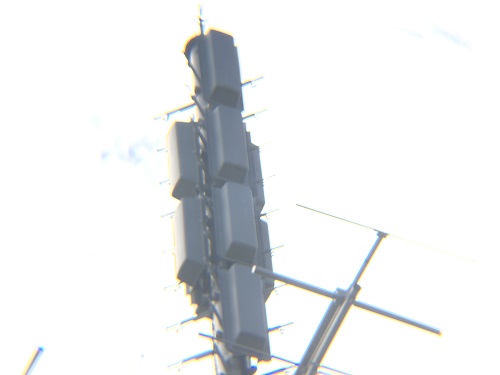

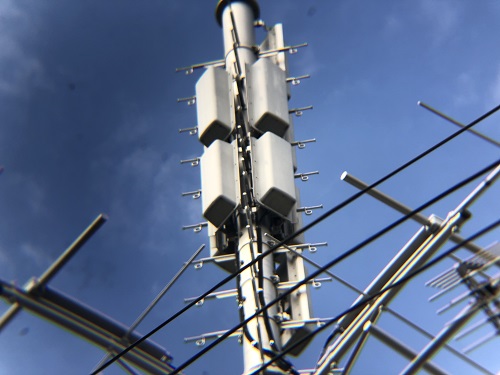

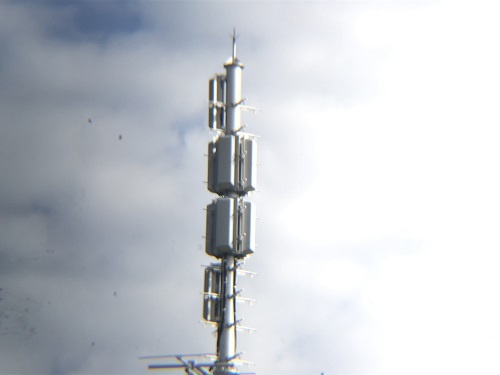

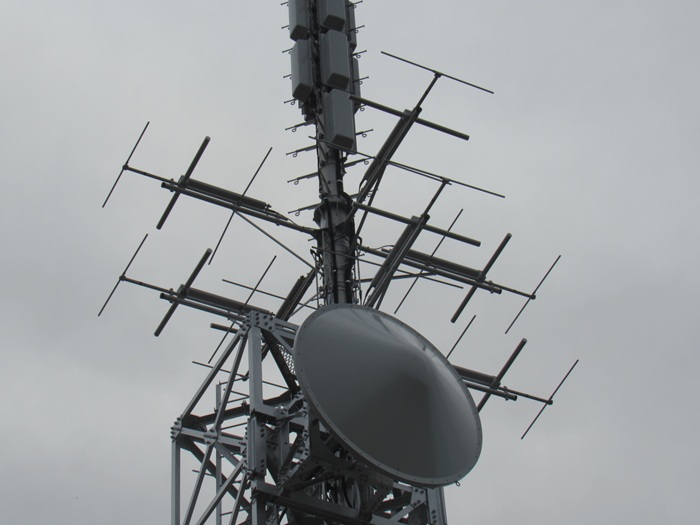

テレビの送信アンテナです。
・4Dダイポール4段1面+4Dダイポール2段3面(NHK総合・Eテレで共用)
別の角度から撮影。

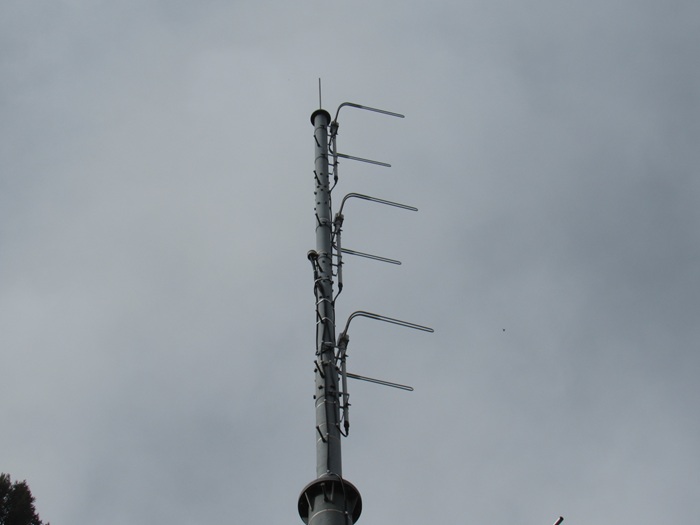

FM送信アンテナ

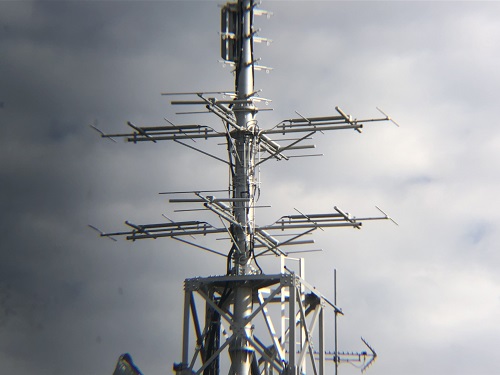

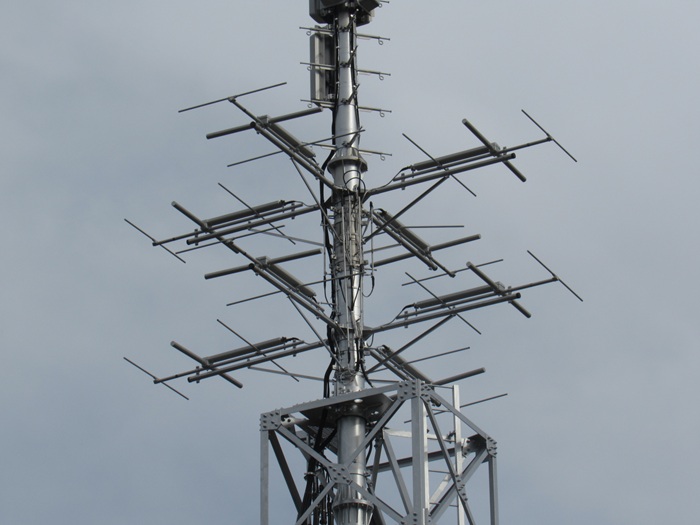

NHK-FMの送信アンテナです。
・八木3素子2段4面(NHK-FM)
別の角度から撮影。

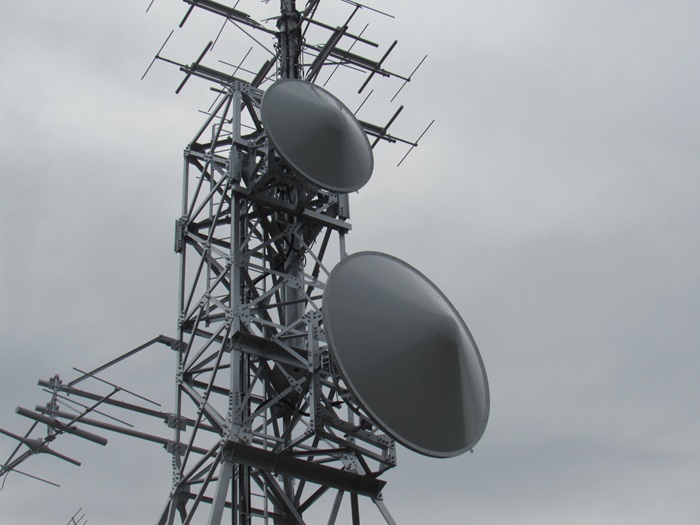

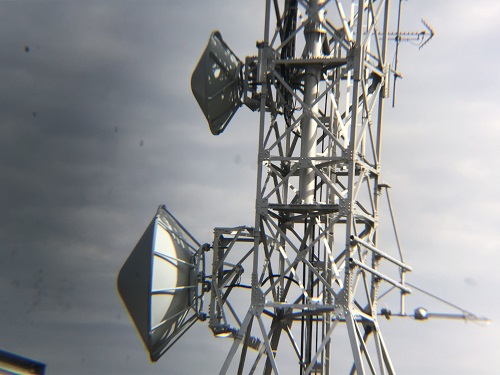

受信アンテナ・TTLアンテナ
NHKテレビ2波の受信アンテナです。
上段のTTL受信用アンテナが主で、下の放送波受信アンテナは予備だと思います。
・上段:SHF帯プレートパラボラ(小千谷真人TTL固定局を受信:NHK総合・Eテレ)
・下段:UHF帯プレートパラボラ(弥彦山を放送波受信:NHK総合・Eテレ)

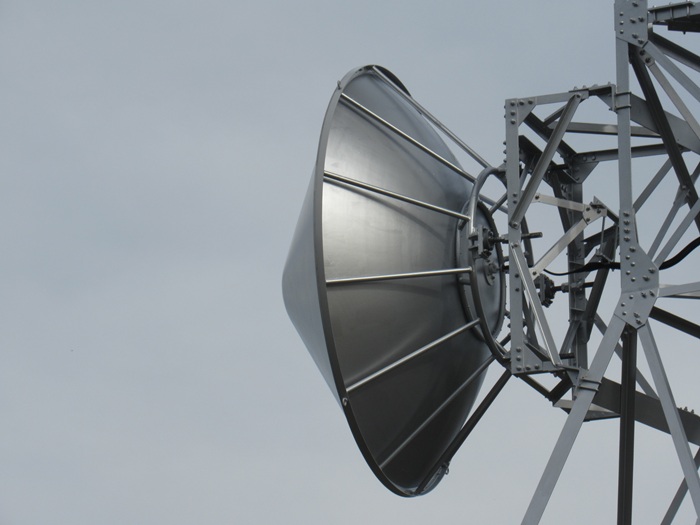

上段のTTL受信アンテナです。

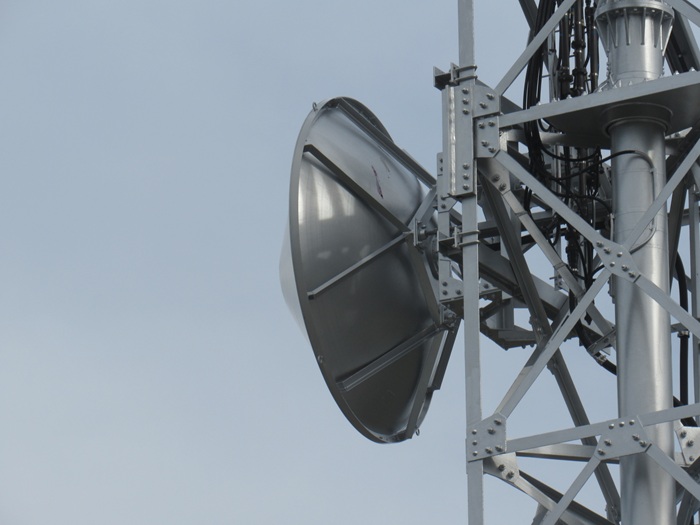

下段の放送波受信アンテナです。
別の角度から撮影。

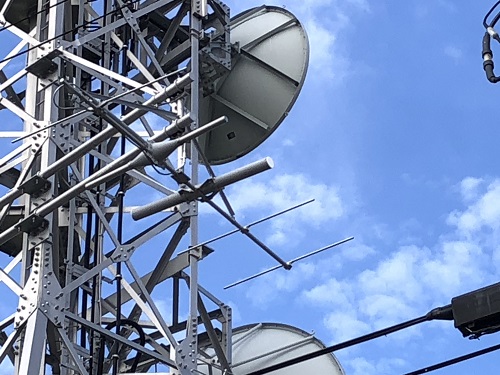

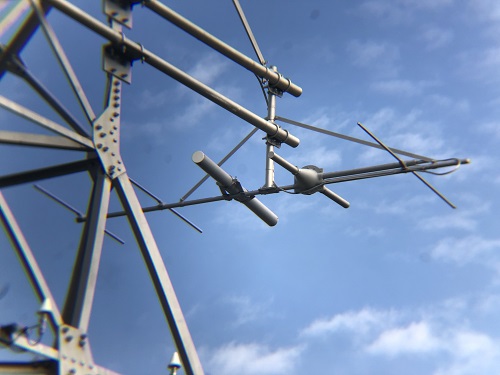

NHK-FMの受信アンテナです。
・FM帯八木3素子アンテナ(弥彦山を放送波受信:NHK-FM)

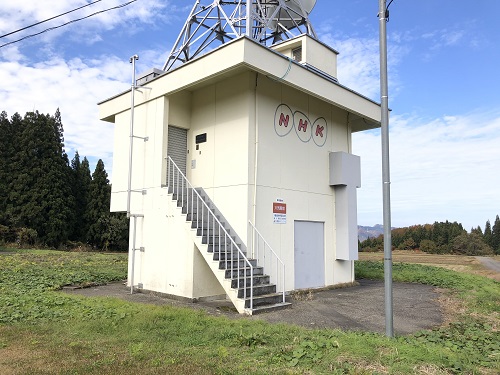

局舎

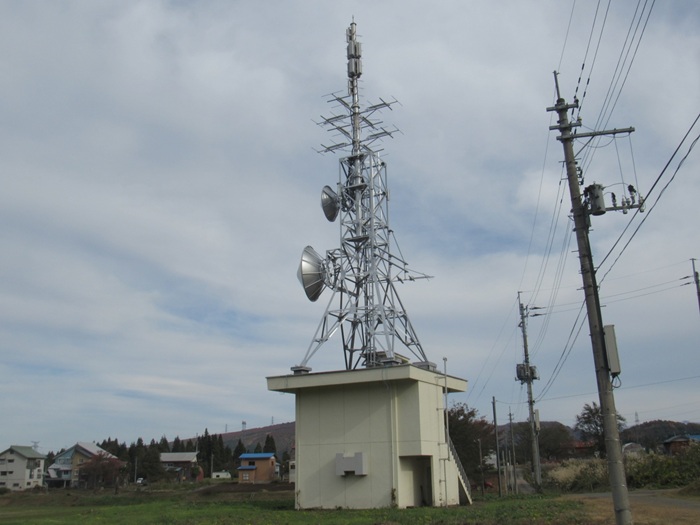

NHKの局舎です。
表札がありました。
塗装に関する表示です。
別の角度から撮影。
その他
機器の監視・通報用アンテナです。

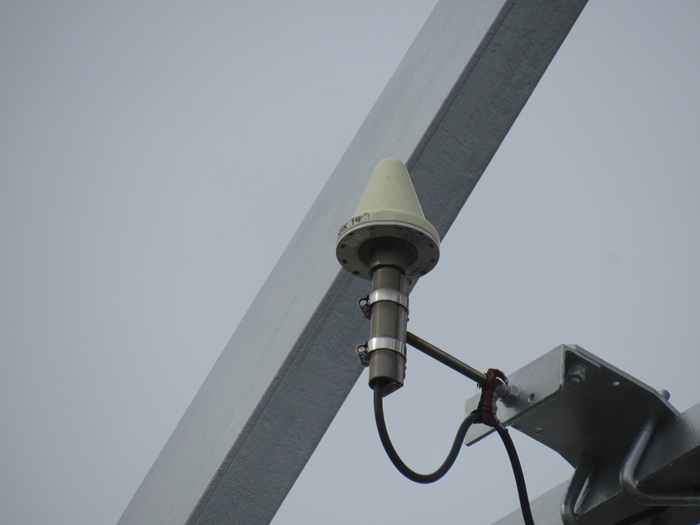

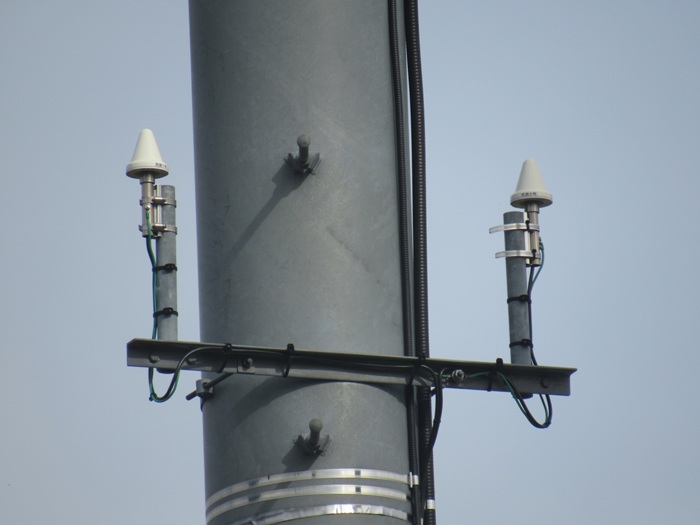

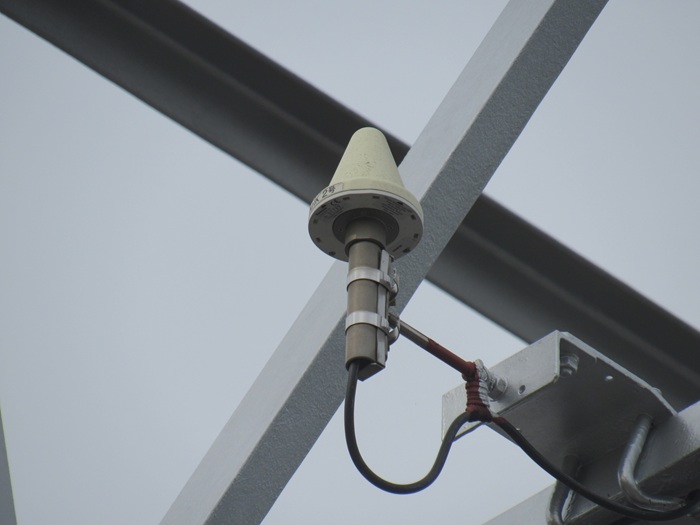

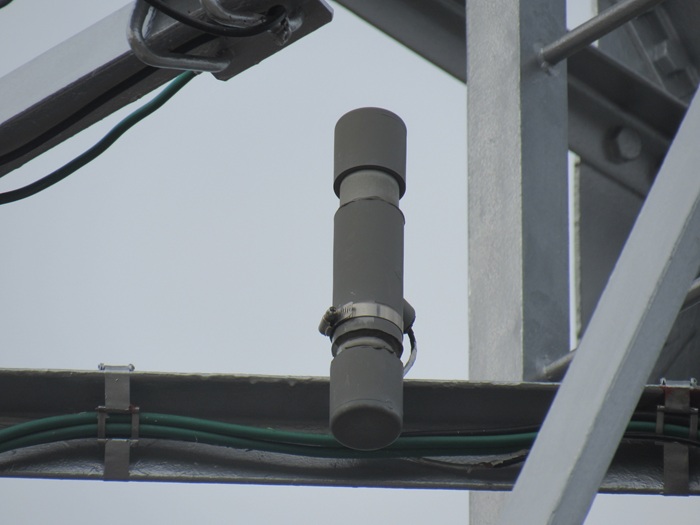

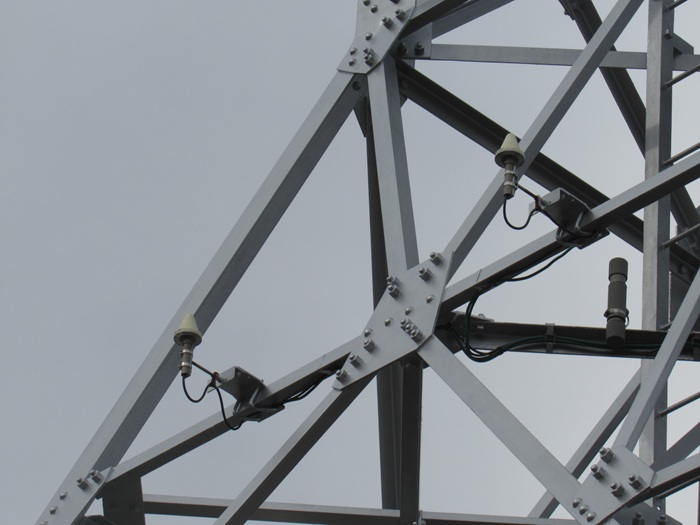

GPSアンテナは2つありました。
左側のGPSアンテナを拡大しました。
右側のGPSアンテナを拡大しました。

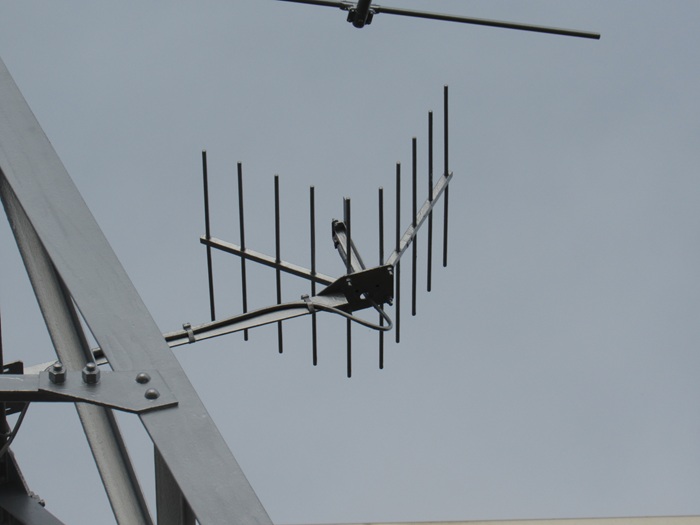

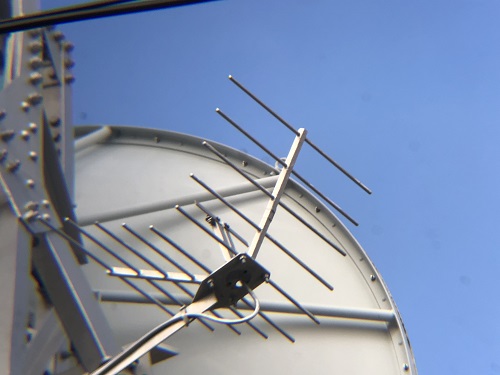

自局のモニターアンテナです。

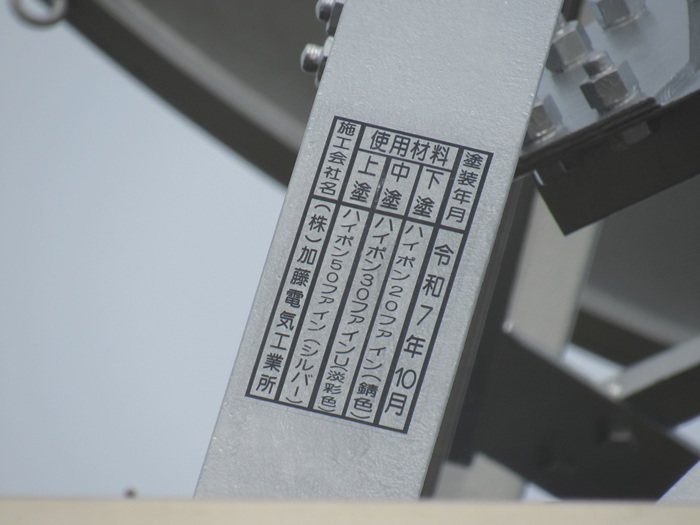

鉄塔の塗装に関する表示です。

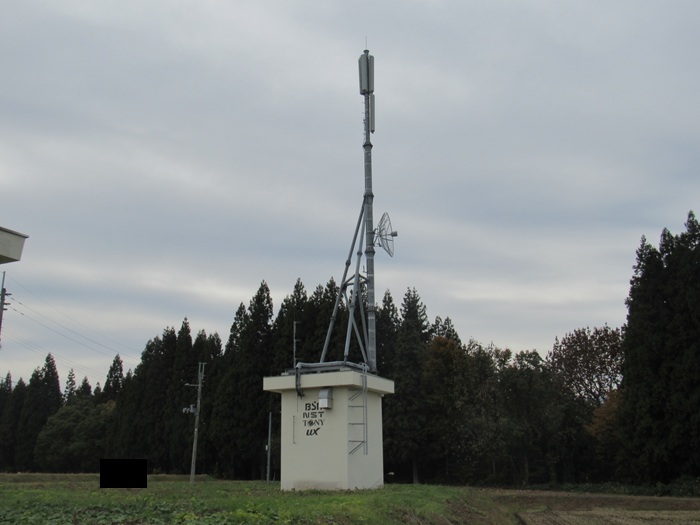

民放テレビ中継局
つづいて「民放テレビ中継局」を解説します。デジタル化の際にBSN側に民放4局が集約されました。
送信アンテナ

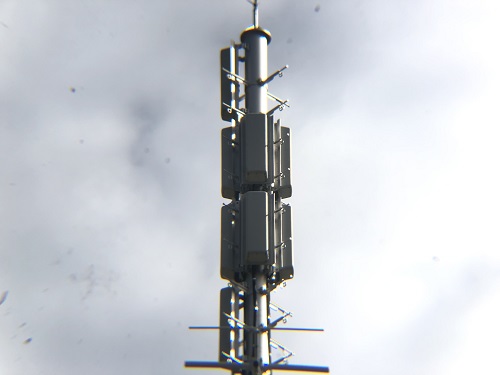

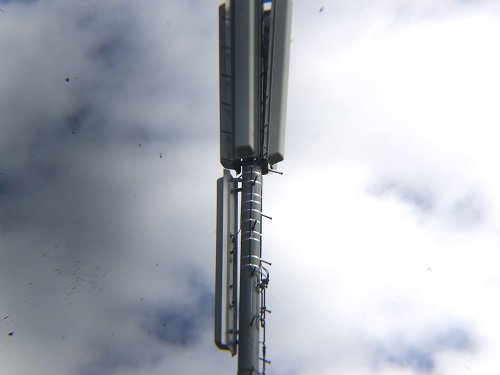

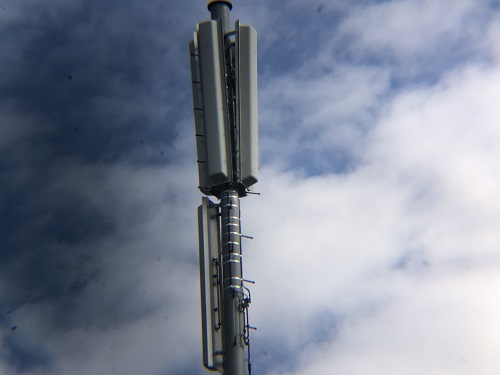

全局共用の送信アンテナです。
・6L双ループ2段1面+1段3面(民放4局で全局共用)
別の角度から撮影。
受信アンテナ

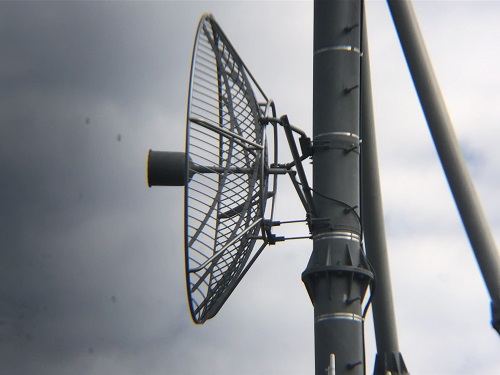

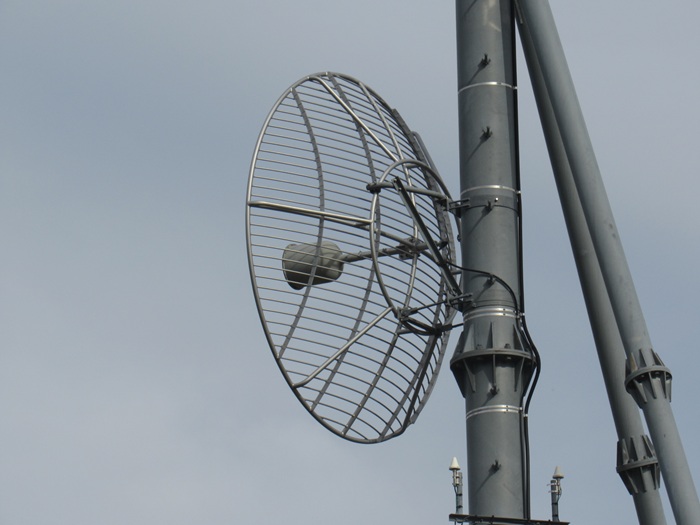

民放4局で全局共用の受信アンテナです。
・グリッドパラボラ(弥彦山局を放送波受信:民放4局で共用)

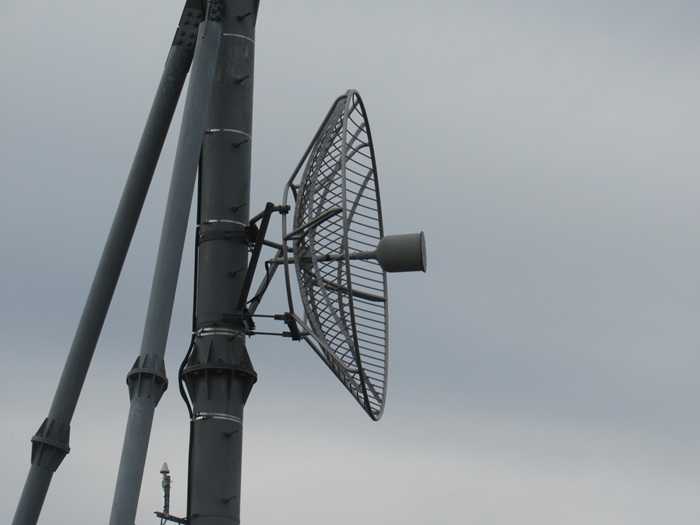

別の角度から撮影。

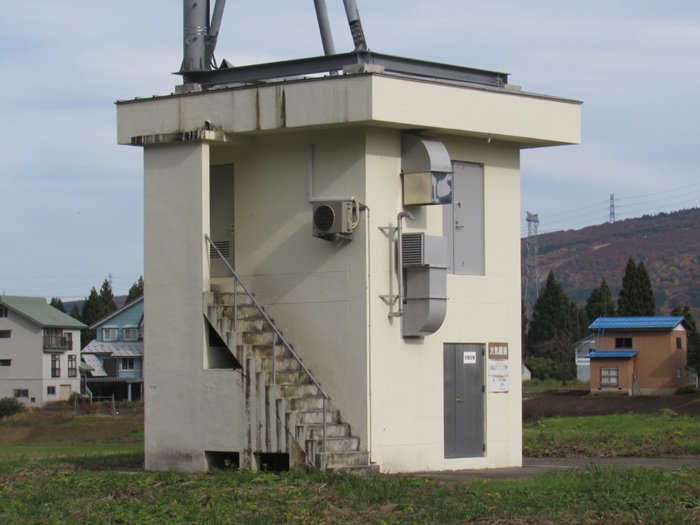

局舎

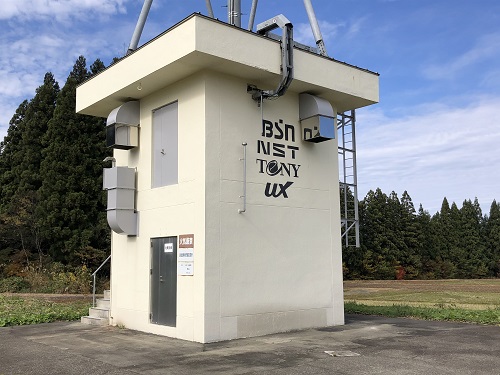

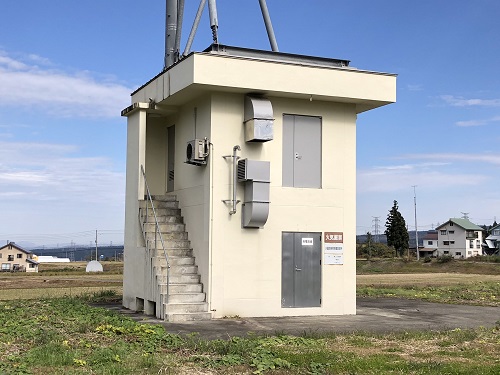

民放テレビ4社で共用の局舎です。
デジタル化の際にBSNの局舎を改修・屋上に鉄塔を新設してデジタル化しました。
その他

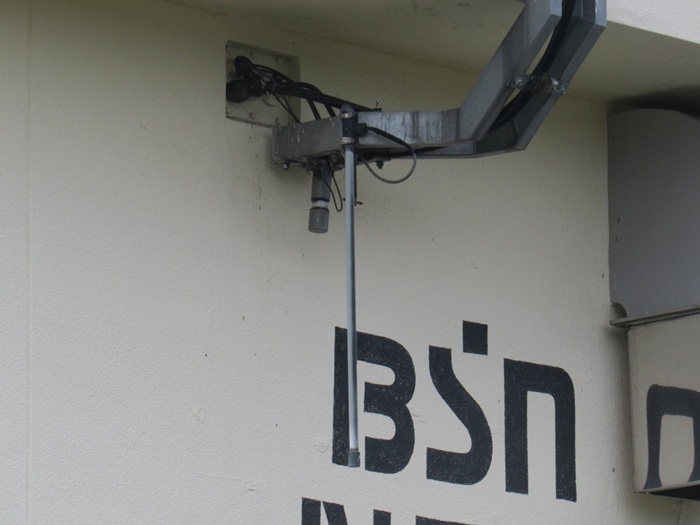

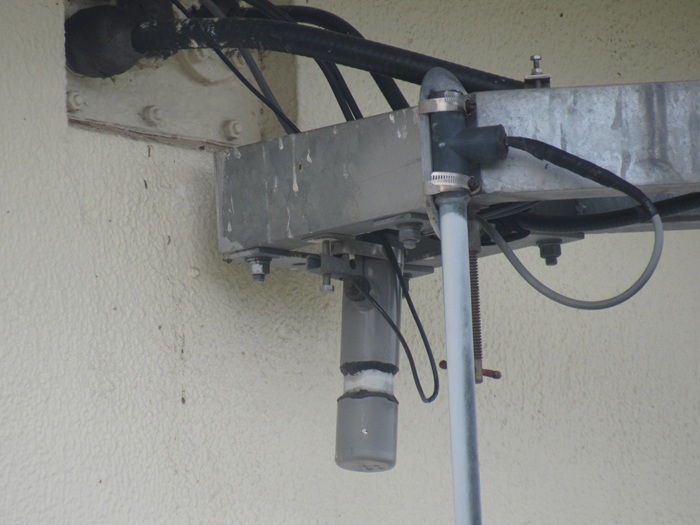

監視通報用アンテナです。
用途不明のアンテナ(の入ってそうな塩ビパイプ)もあります。

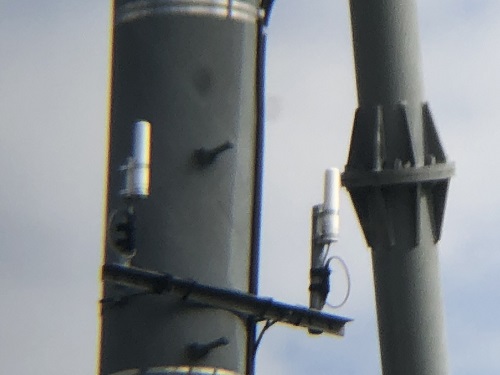

GPSアンテナは2つありました。
FM新潟

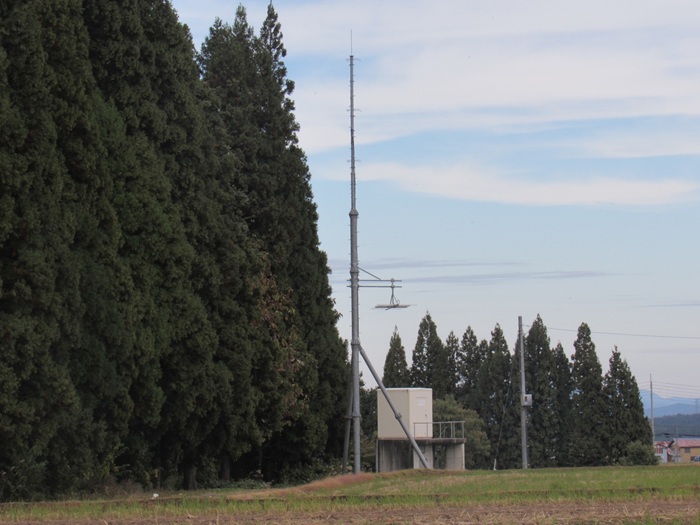

最後に「FM新潟」です。一番西側に建っている(全体写真では一番左側)送信所です。
送信アンテナ

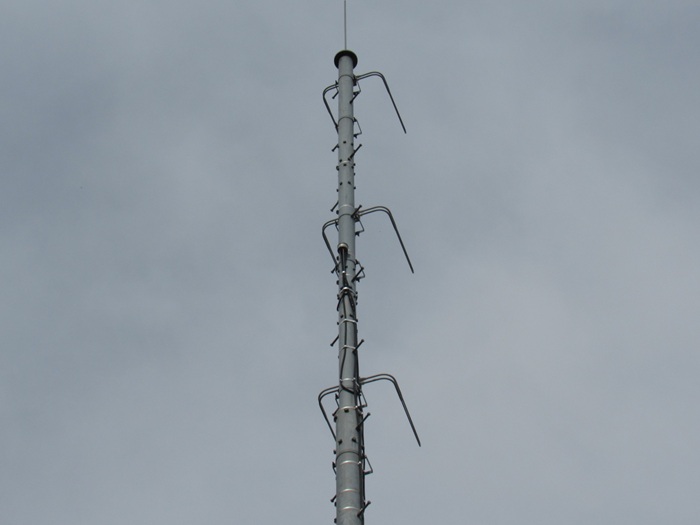

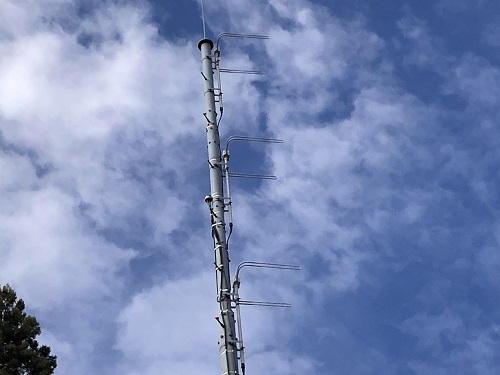

FM新潟の送信アンテナです。
・U字型アンテナ3段(FM新潟)
見上げショット。
さらに少し角度を変えて撮影。
受信アンテナ

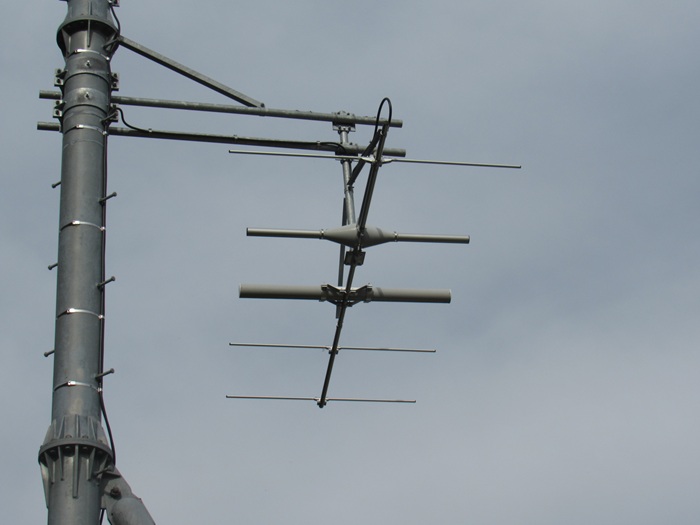

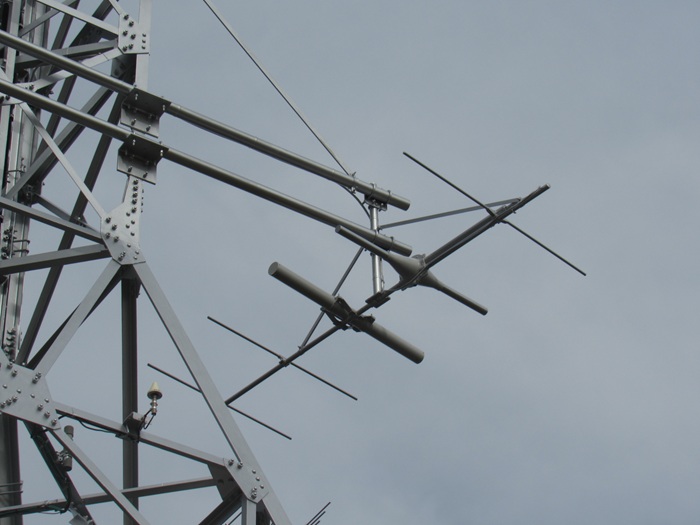

FM新潟の受信アンテナです。
・八木5素子アンテナ×1(弥彦山を放送波受信:FM新潟)
別の角度から撮影。
局舎

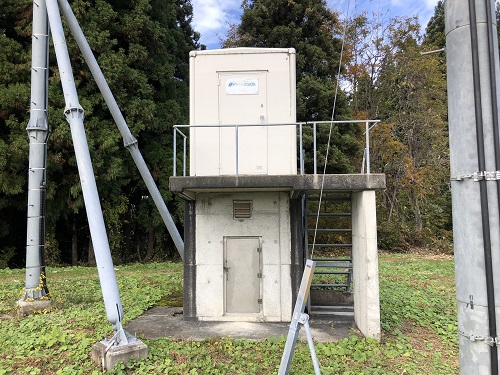

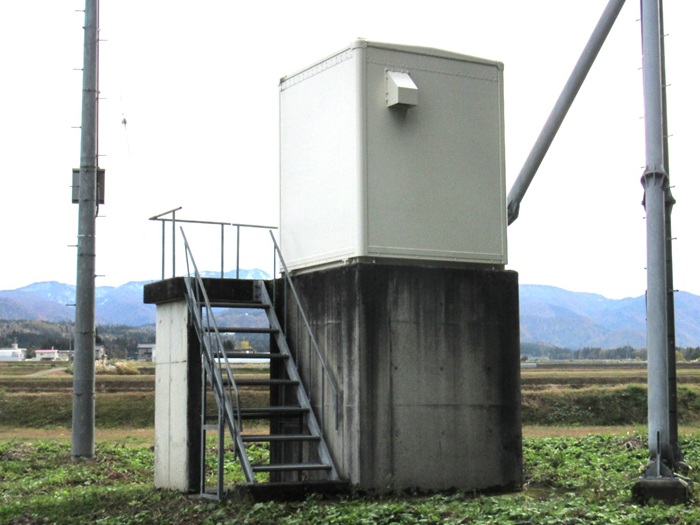

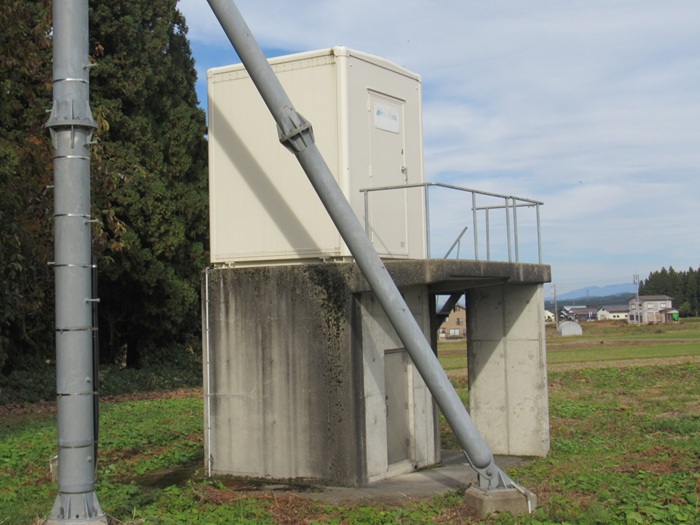

FM新潟の局舎です。雪国なので高床式です。

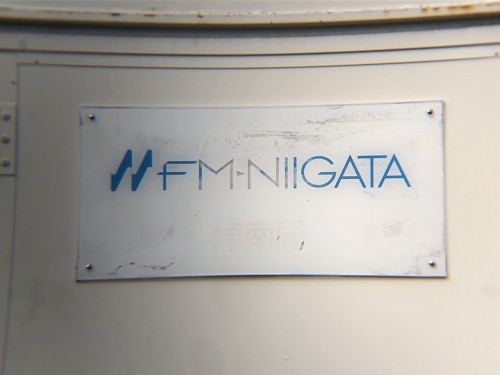

表札がありました。

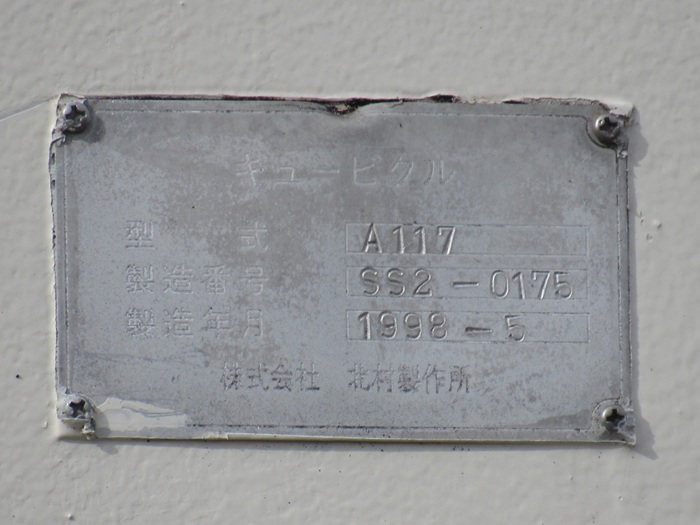

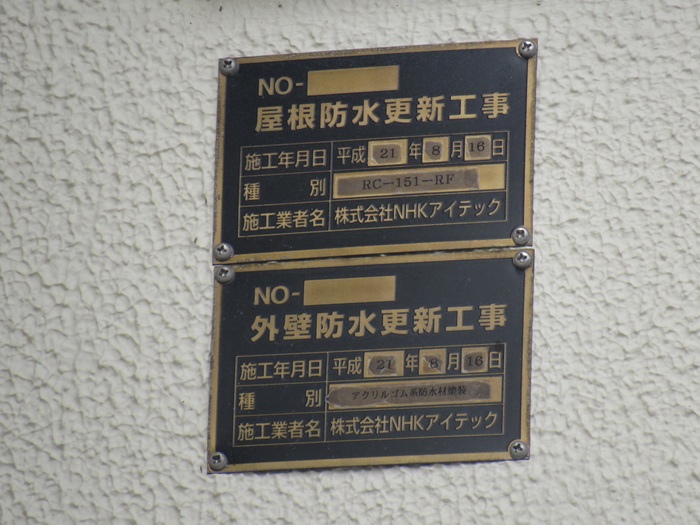

局舎の銘板もあります。
別の角度から撮影。
局舎の裏側です。
その他

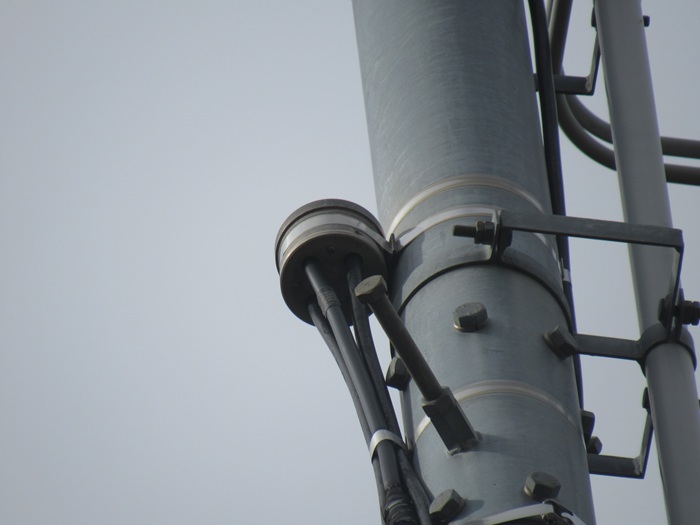

送信アンテナ直下にある出力分配器です。

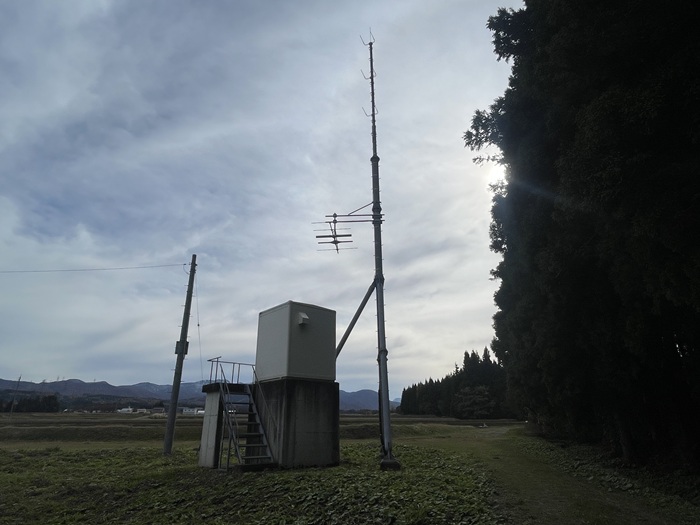

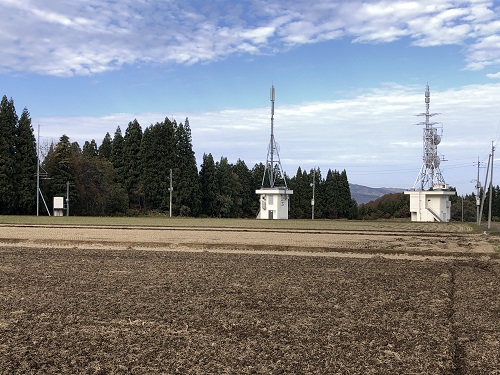

最後に別角度から全体像です。
2020年11月06日訪問分
2020年11月06日訪問に訪問した際の画像です。
この日は初訪問でした。
NHK
テレビ送信アンテナ

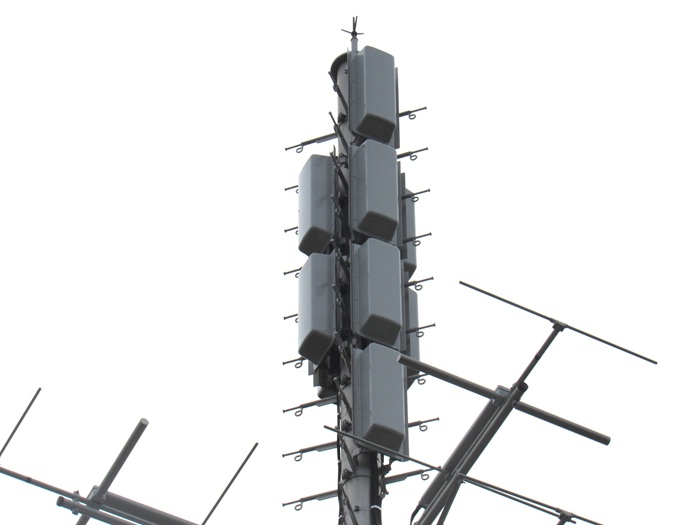

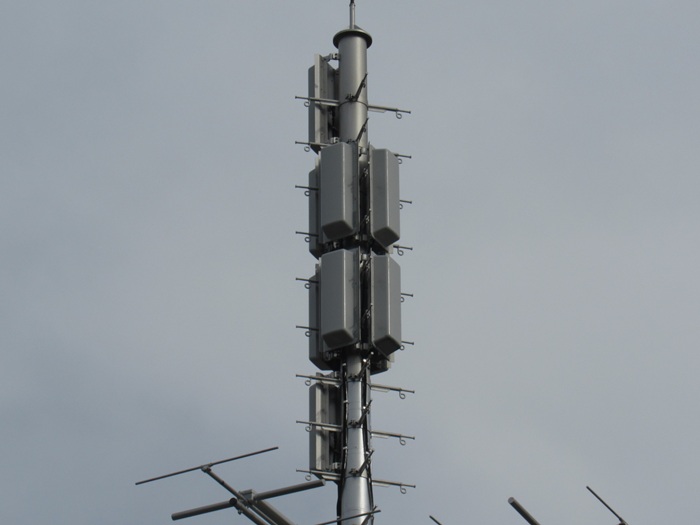

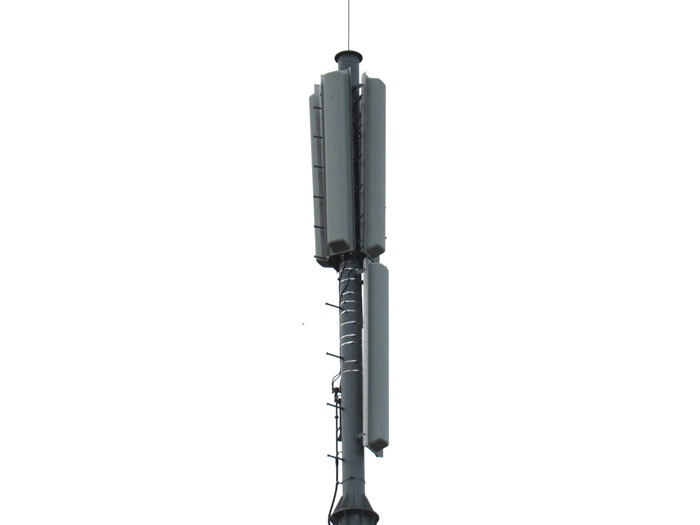

テレビの送信アンテナです。アンテナ部分を拡大しました。
・送信アンテナ:4D4段1面+4D2段3面
別の角度から撮影。
さらに別の角度から撮影。
同上

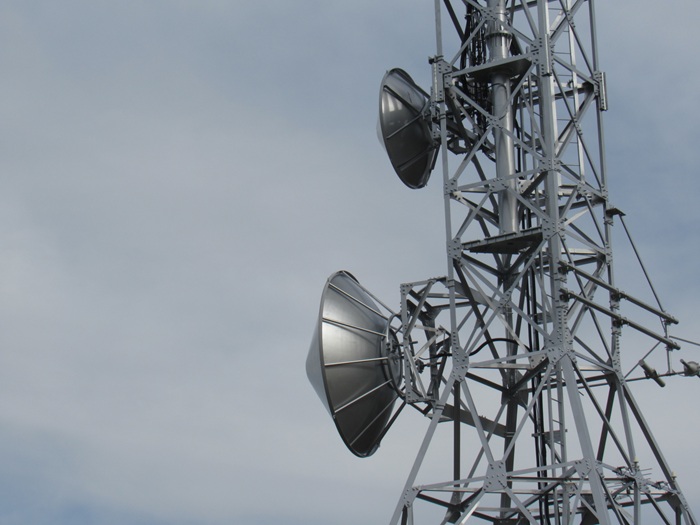

テレビ受信アンテナ・TTL
・上段:SHF帯プレートパラボラ(固定局を受信)
・下段:UHF帯プレートパラボラ(弥彦山を放送波受け)
FM送信アンテナ
NHK-FMの送信アンテナです。
・八木3素子2段4面(NHK-FM)
FM受信アンテナ

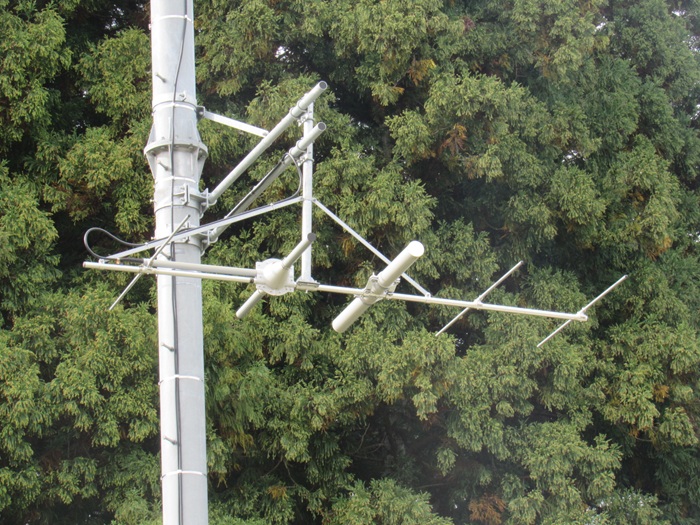

NHK-FMの受信アンテナです。
・八木5素子×1(弥彦山受け)
別の角度から撮影。
局舎

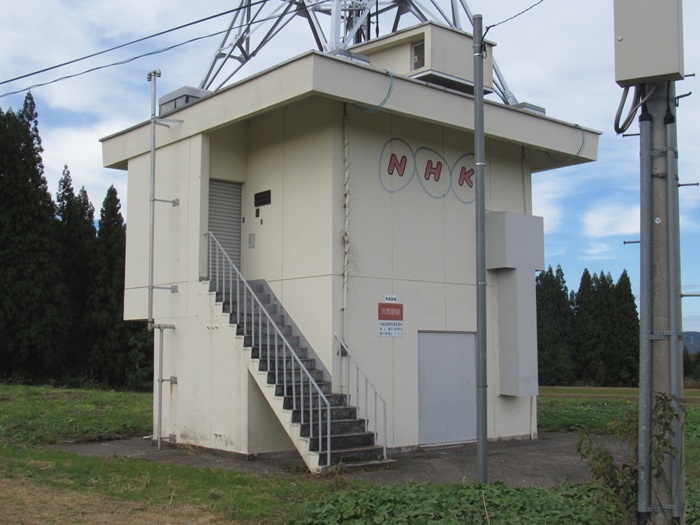

局舎です。NHKのものでよく見かける形ですね。

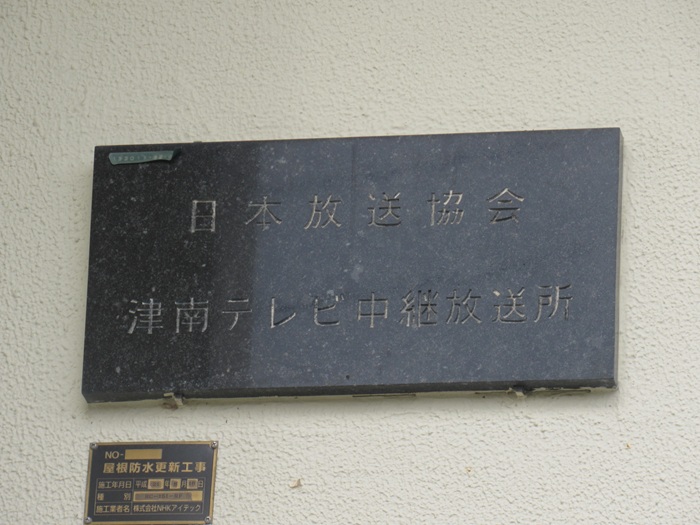

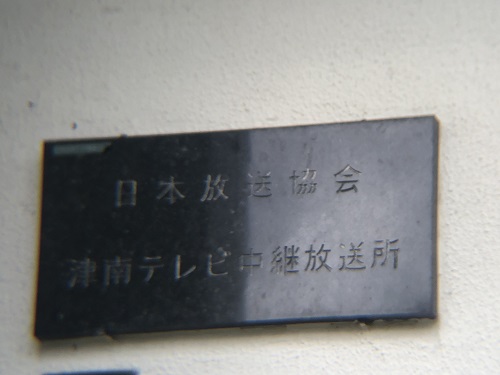

表札です。
その他
自局のモニターアンテナです。

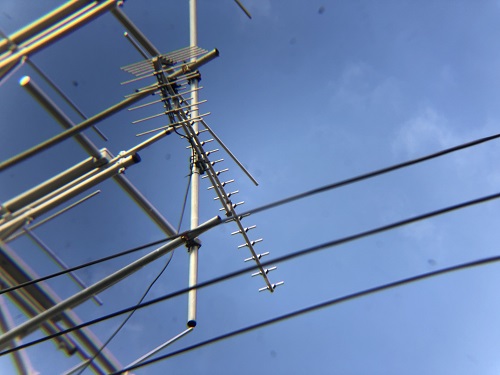

弥彦山方面に向いている八木アンテナです。予備受けでしょうか。
民放テレビ4社
送信アンテナ

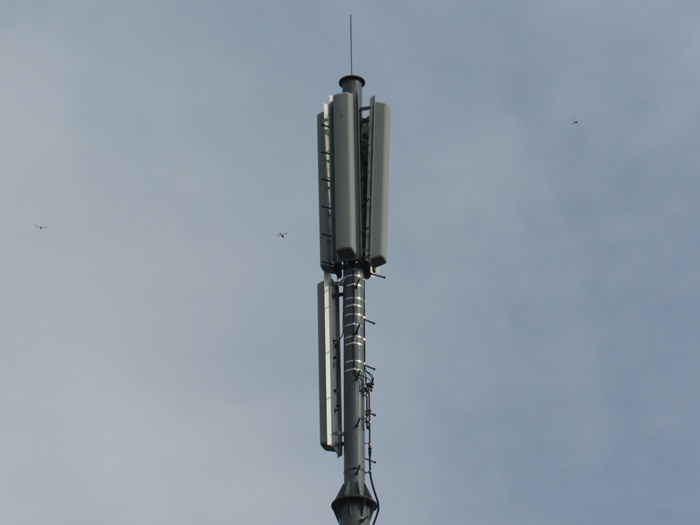

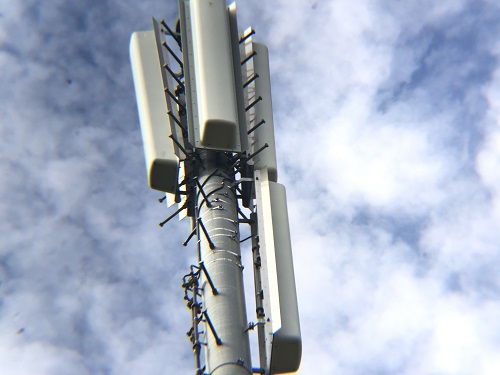

民放テレビ4社共用の送信アンテナです。
・6L2段1面+1段3面
別の角度から撮影。
同上。
受信アンテナ
民放テレビ4社共用の受信アンテナです。
・3mグリッドパラボラ(弥彦受け)
局舎

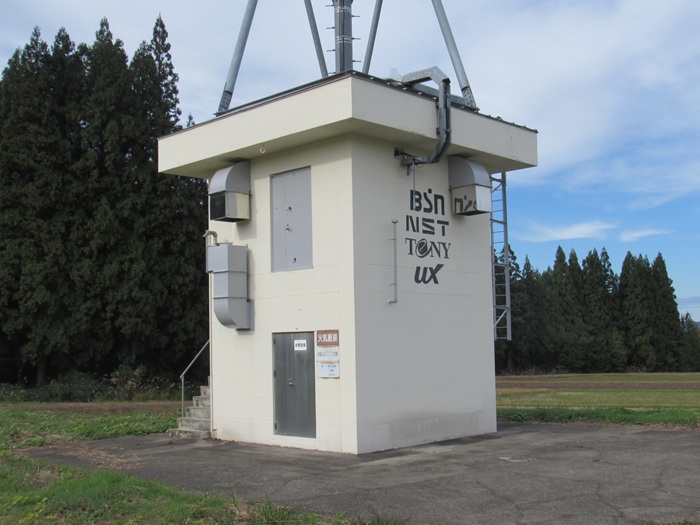

民放テレビ4社共用の局舎です。
別の角度から

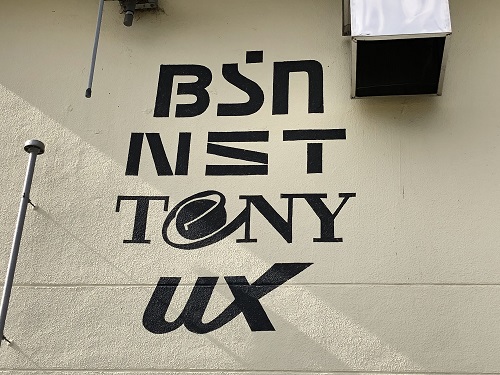

各社のロゴがペイントされていました。
その他
GPSアンテナ×2
FM新潟
送信アンテナ

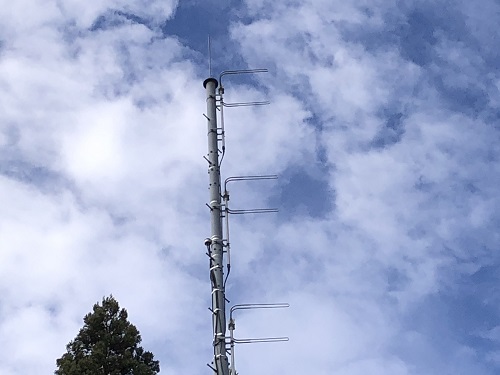

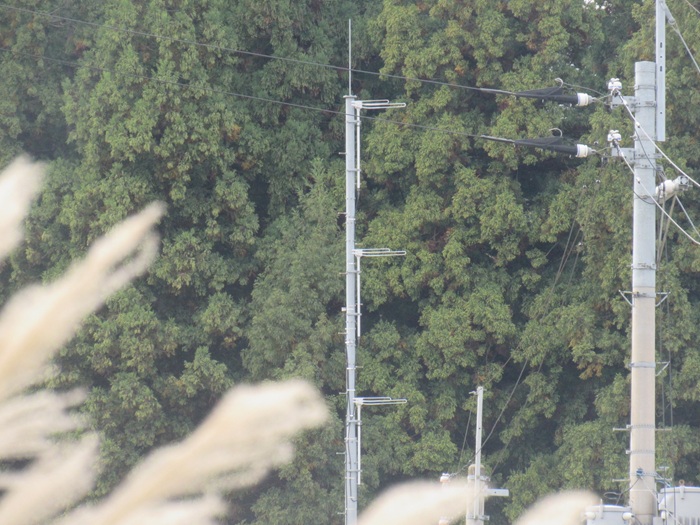

FM新潟の送信アンテナです。
・U型ダイポール3段(FM新潟)
別の角度から

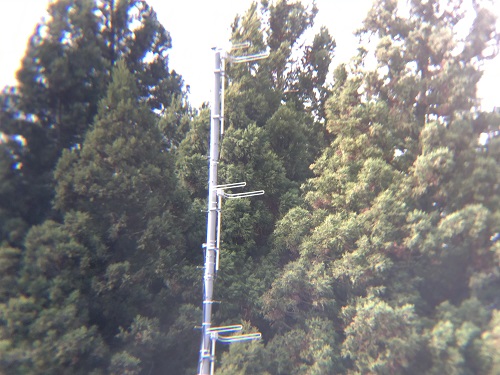

さらに別の角度から撮影。
受信アンテナ

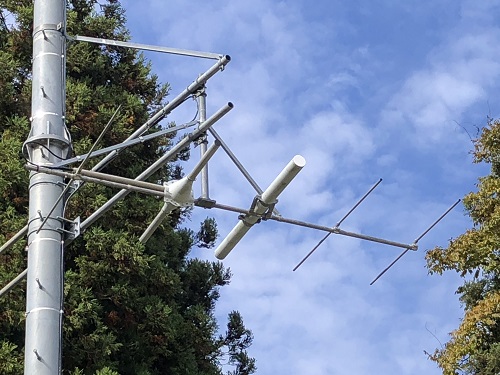

FM新潟の受信アンテナです。
・八木5素子×1(弥彦受け)
局舎

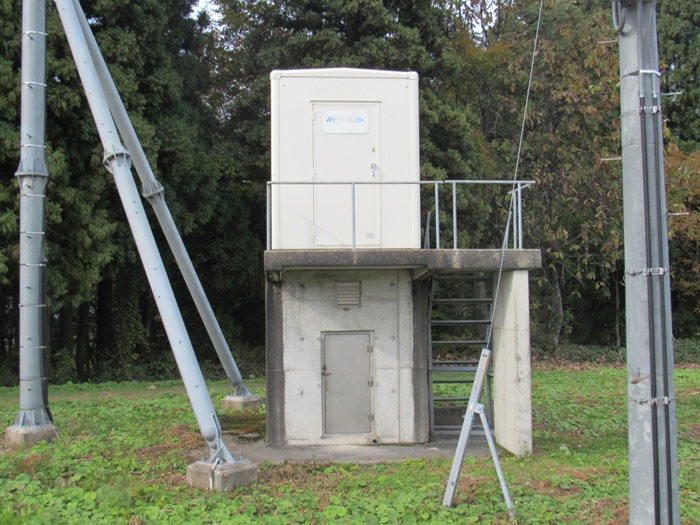

FM新潟の局舎です。こじんまりとしてますね。
表札です。
