津南中津テレビ中継局(新潟県・中魚沼郡津南町)

「新潟県中魚沼郡津南町秋成字反里口(池田の池北台地)」にあるテレビ中継局です。
他サイトさまの情報によると、アナログ時代はNHK・BSN共用、NST・TeNY・UX共用の2グループに分かれて送信所があったらしいです。
現在ある局舎はデジタル化の際に新築、送信塔はNHK・BSNが使用していたものを継続利用しています。

■初回訪問日:2025年11月05日
■最終訪問日:2025年11月05日

2025年11月05日訪問分

2025年11月05日に訪問した際の画像です。
当日は天気が悪くて画像が暗めですがご容赦ください。

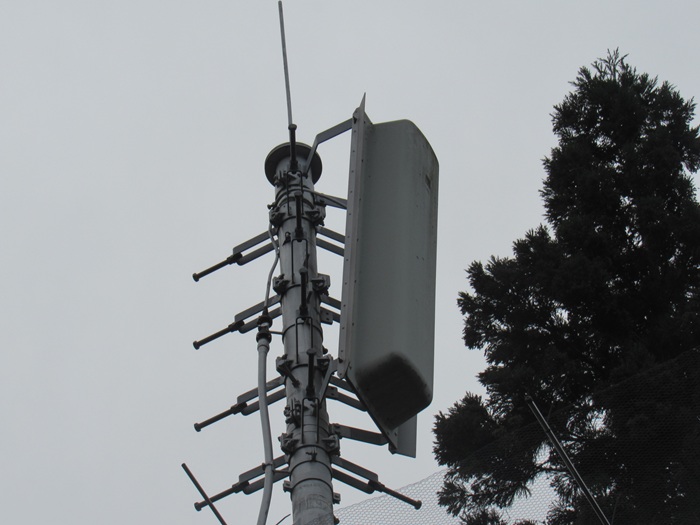

送信アンテナ

全局共用の送信アンテナです。
地面から建っている鉄塔に設置されています。

・4L双ループ1段1面(全局共用)

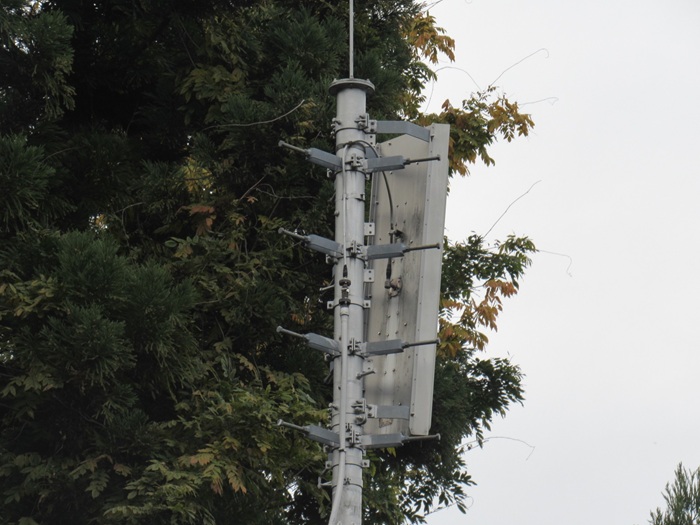

少しだけ角度を変えて撮影。

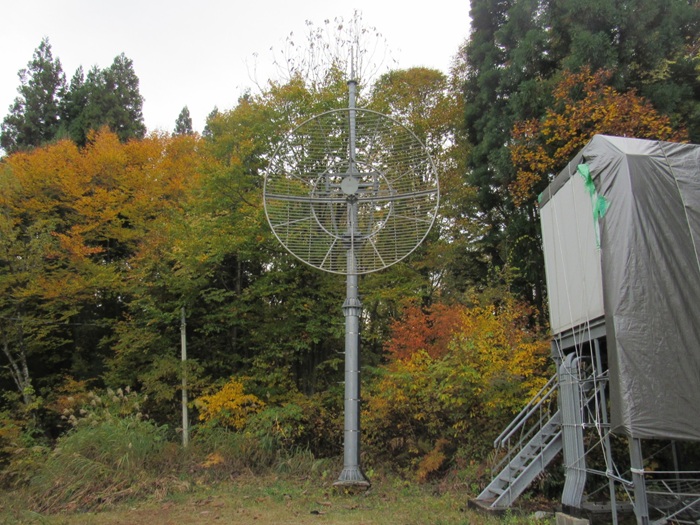

受信アンテナ

全局共用の受信アンテナです。
倒木被害があったようでアンテナが変形しています。

・1.8mΦグリッドパラボラ(弥彦山を放送波受信:全局共用)

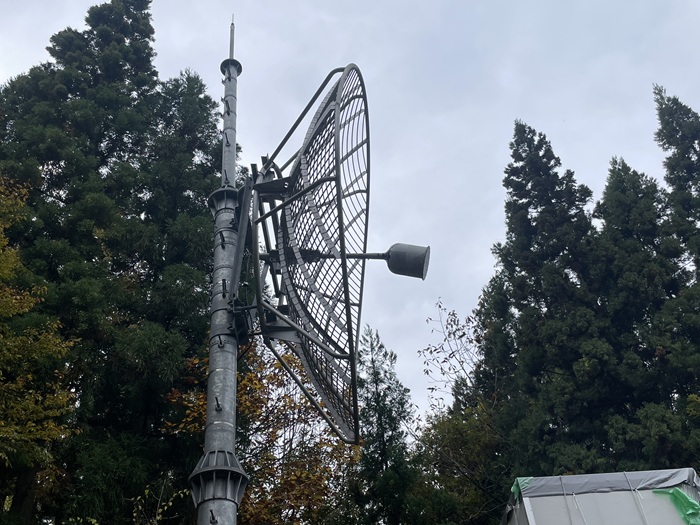

別の角度から撮影。上部が激しく変形しています。

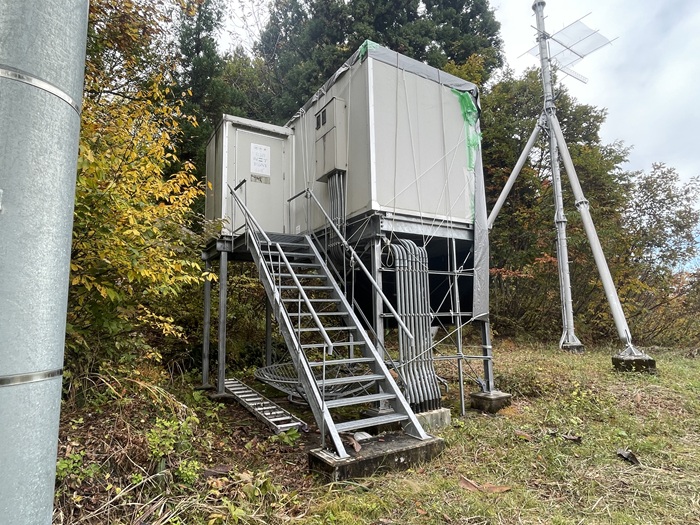

局舎

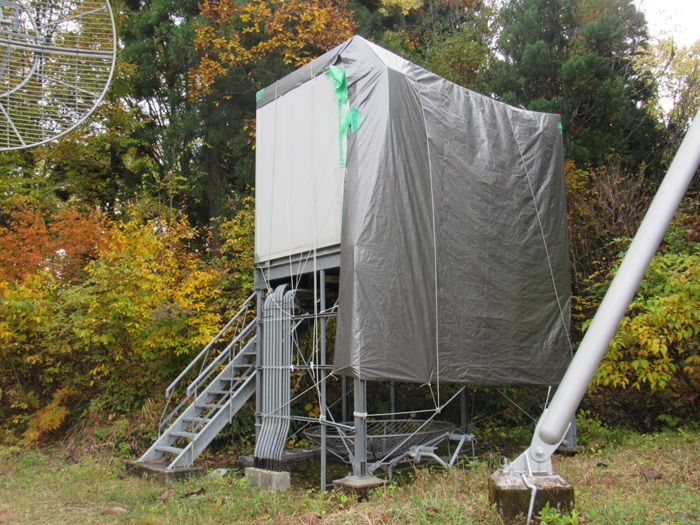

デジタル化の際に新築された全局共用の局舎です。
倒木被害があったようで屋根にビニールシートが掛けられています。

局舎の表札です。

雪下ろしに関する表示もあります。

別の角度から撮影。

景色

送信所の北側がひらけていました。

少し拡大しました。

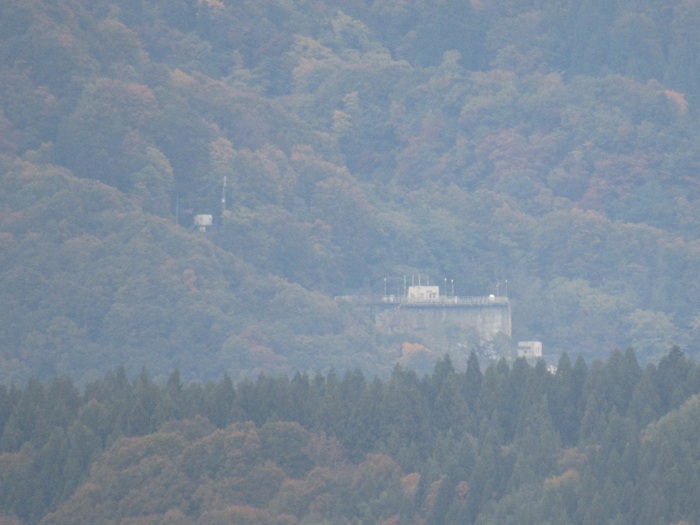

水力発電所の上に津南中里テレビ中継局が見えます。

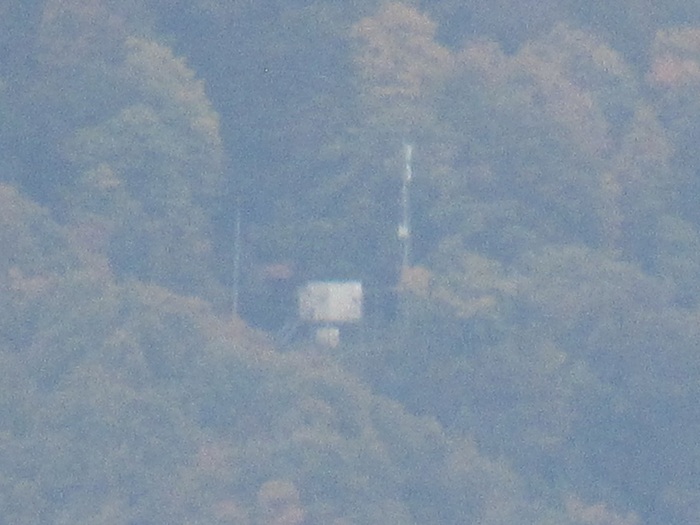

送信所を拡大しました。

その他

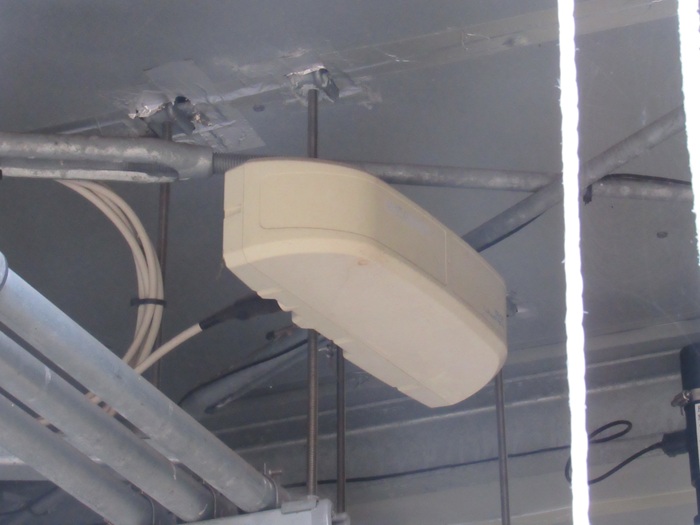

局舎床下に設置されたアンテナです。自局モニター用でしょうか。

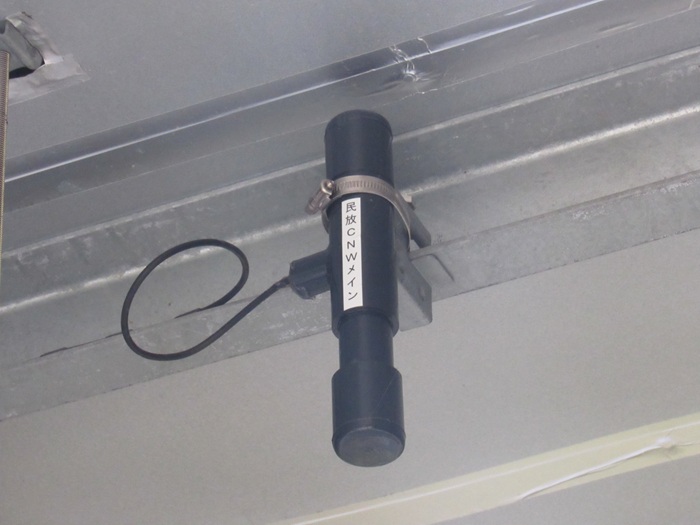

監視・通報用のアンテナです。おそらくNHKが使用しています。

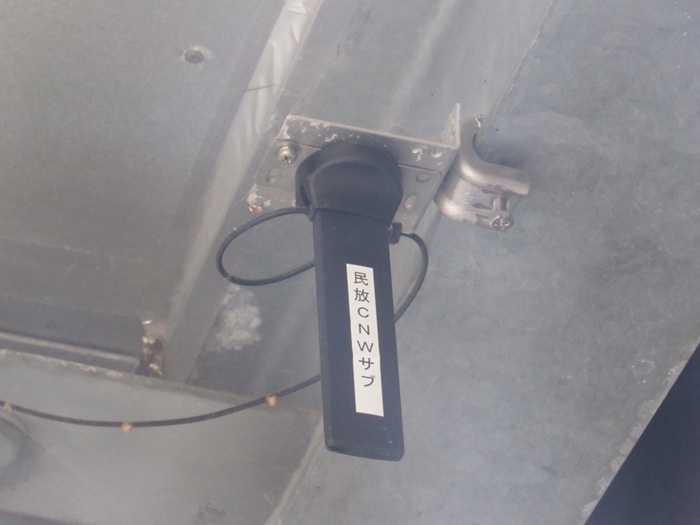

局舎床下に設置された監視・通報用のアンテナです。

これはサブのようです。

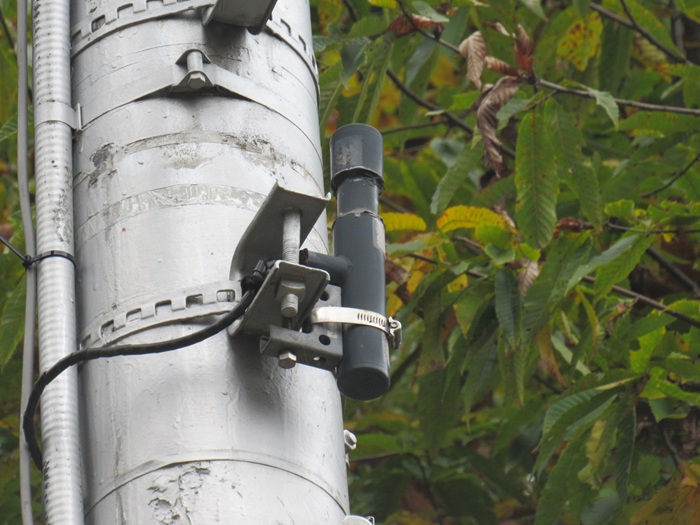

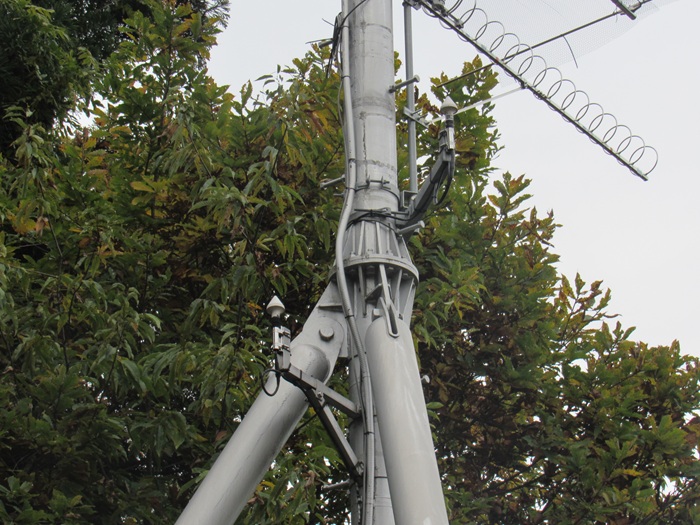

送信塔に設置されたGPSアンテナ×2です。

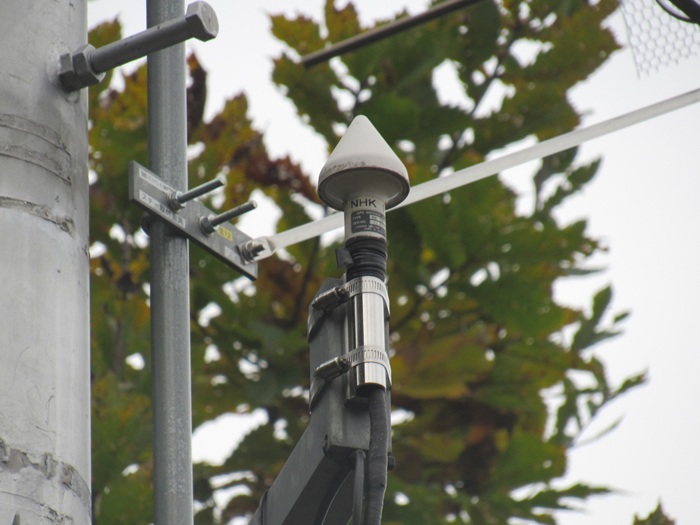

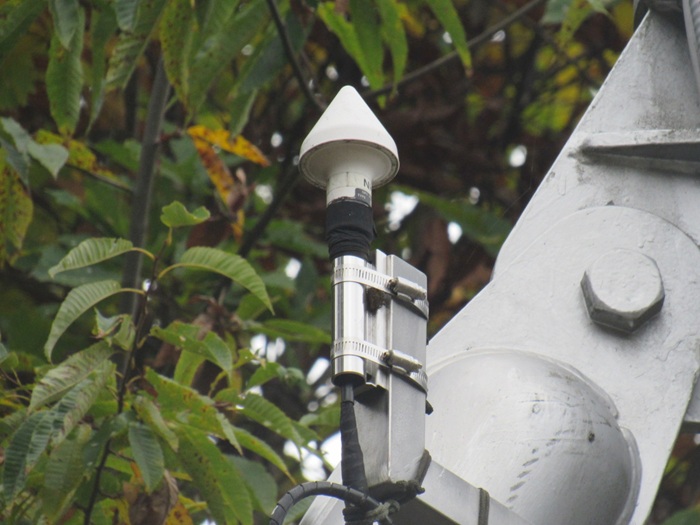

上部のGPSアンテナを拡大。

下部のGPSアンテナを拡大。

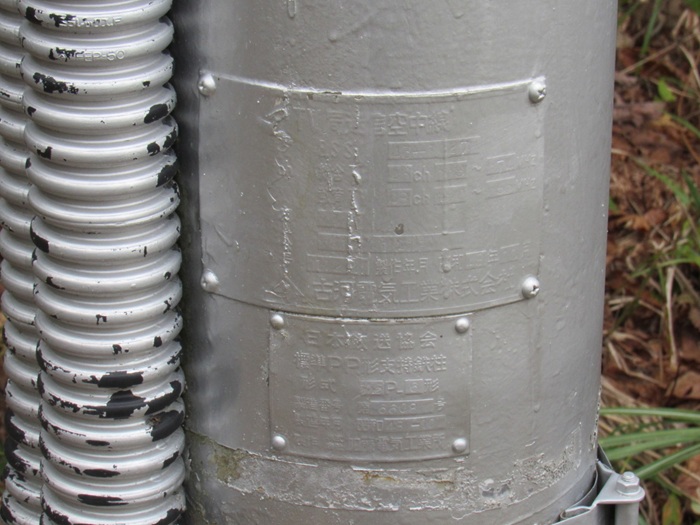

送信塔の銘板です。アナログ時代のNHKの銘板のようです。

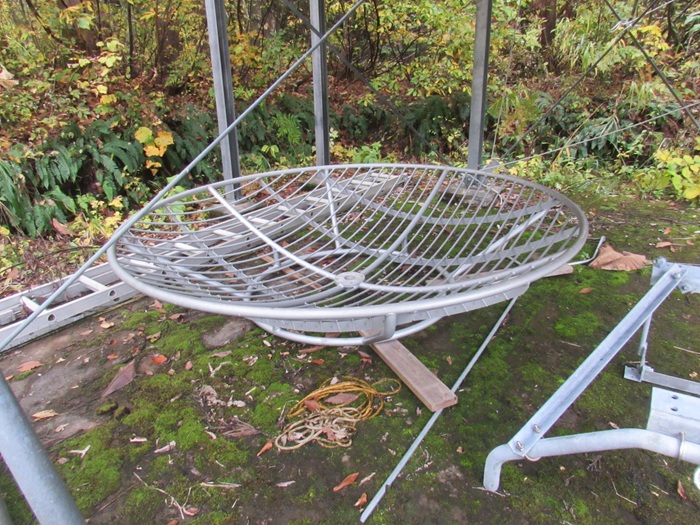

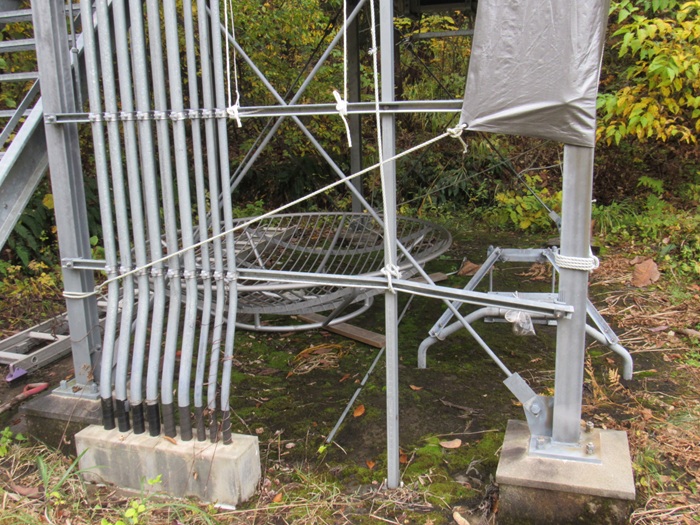

局舎床下に置かれているプレートパラボラです。破損したアンテナと交換するために仮置き?

別の角度から撮影。

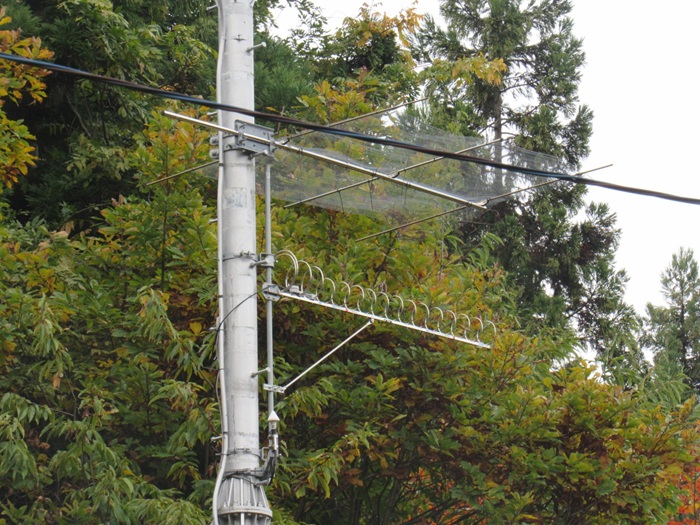

送信塔に仮説された受信アンテナです。破損したアンテナの予備に急遽設置されたようです。
八木アンテナと鉄網を組み合わせた簡易リフレクター(?)が付いています。

・リング16素子×1(弥彦山を放送波受信)

参考文献

こちらのサイトでも詳しく解説しています。
■送信塔見て歩きweb　さま
■でんぱでーた on Web　さま
■津南中津テレビ中継局(いなしん村)　さま
